MARK-10 🇺🇸

M5i型高階型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 7,000 Hz。
■ USB、RS-232、Mitutoyo及類比信號輸出。
■ 傳感器和按鍵密碼保護。
■ 1,000 點數據儲存和統計。
■ +/- 0.1% 量測精度。

M5i 高階型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® / 即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M5i 顯示器的採樣率 7,000 Hz，可極快速測試並提供可靠的結果。大型背光LCD顯示器提供易於辨認的字符，其簡易功能表亦可快速導引以存取顯示器的許多功能及配置參數。數據可透過 USB、RS-232、Mitutoyo ( Digimatic )、類比輸出傳輸至PC及其它資料蒐集器。

內建儲存器可暫存 1,000 筆資料，經統計運算後輸出至PC。上下極限值判定合格與否、設定點信號輸出可用於外部觸發設備 ( 如報警器、繼電器或測試台 )。類比式負載條狀圖提供力量或扭矩測試容量的極限範圍提示。

平均值模式為計算量測時間內的資料平均值而廣泛應用於黏著物之剝離強度測試；而外部觸發模式可透過轉換器簡易且準確的啟動測試。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至Excel，進行數據的分析運用。

加入詢問車

應用範例

特色

規格

可選配之傳感器

數位顯示器

可翻轉式機殼

標準配備

選購配備

外觀尺寸

應用範例

左圖右文表格

	1. 5i 型顯示器搭配 MR50/扭力傳感器（選配）安裝於 AC1100/桌面式支架之使用範例。

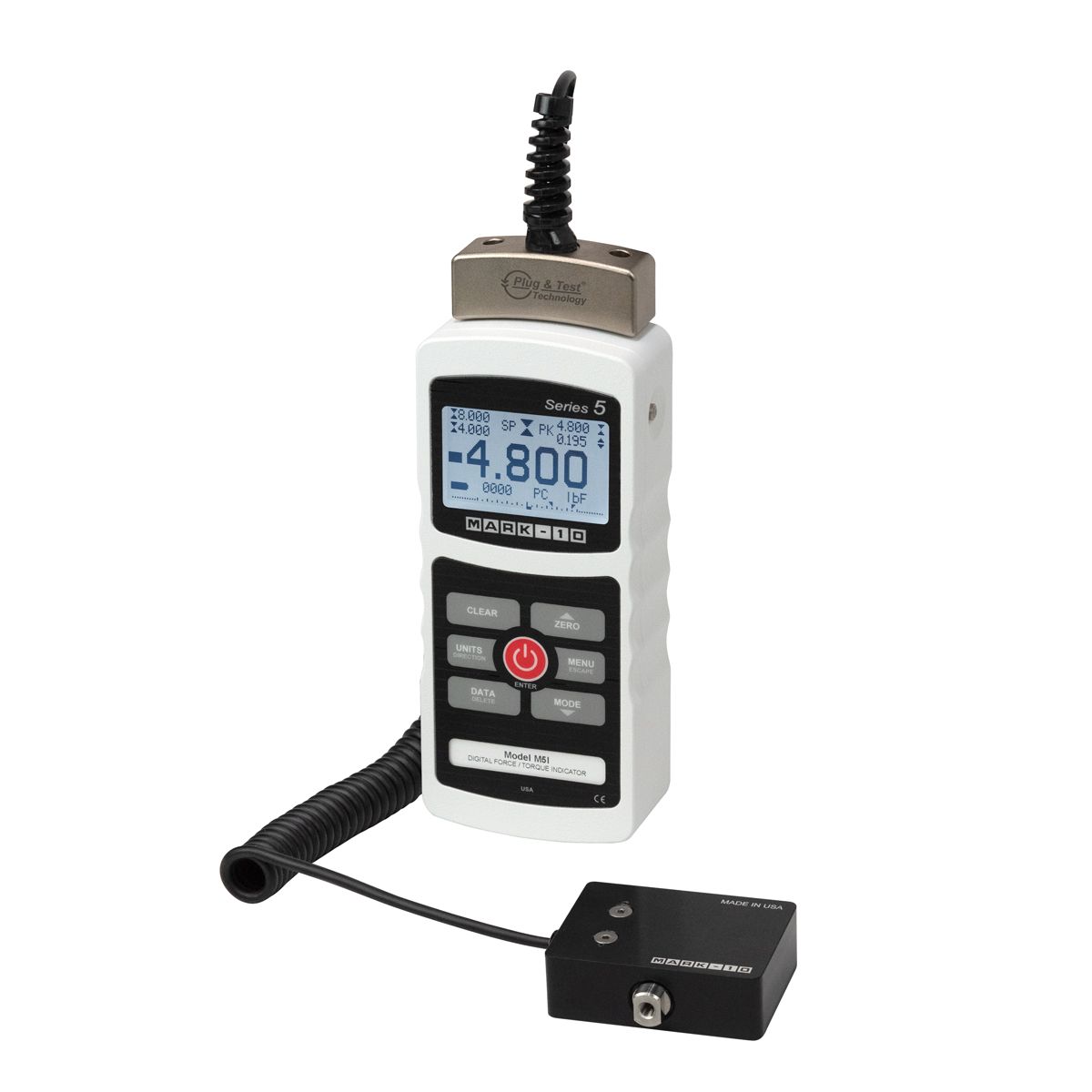

	2. 5i 型顯示器搭配 MR03/力量傳感器（選配）之使用範例。
	3. 5i 型顯示器具有堅固的鋁質外殼，大而清晰的圖形顯示器。

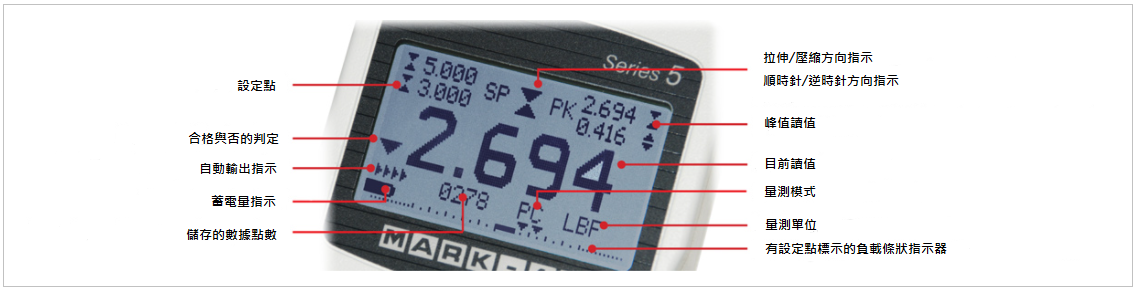

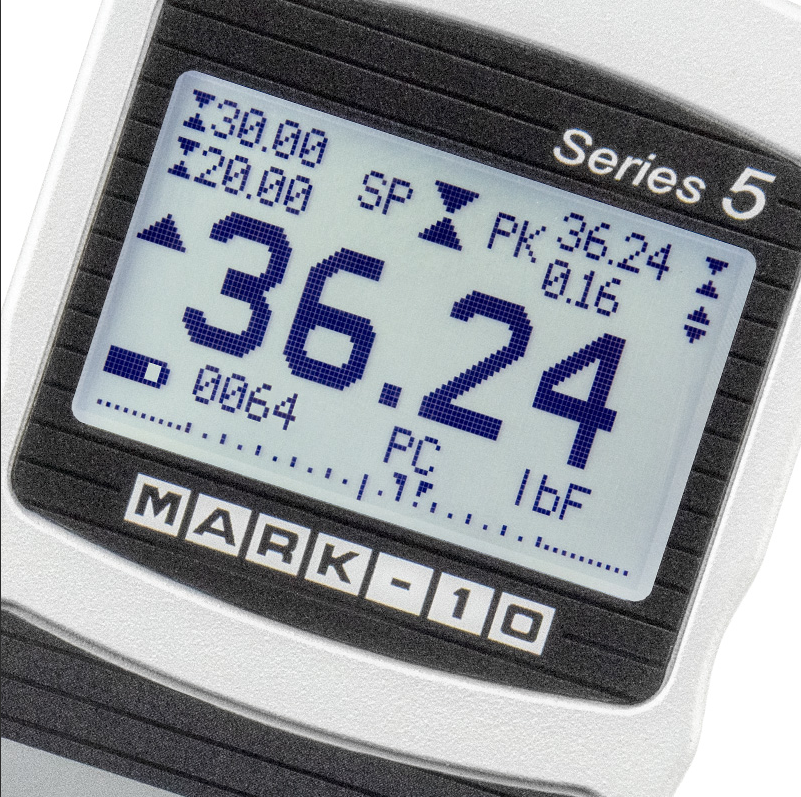

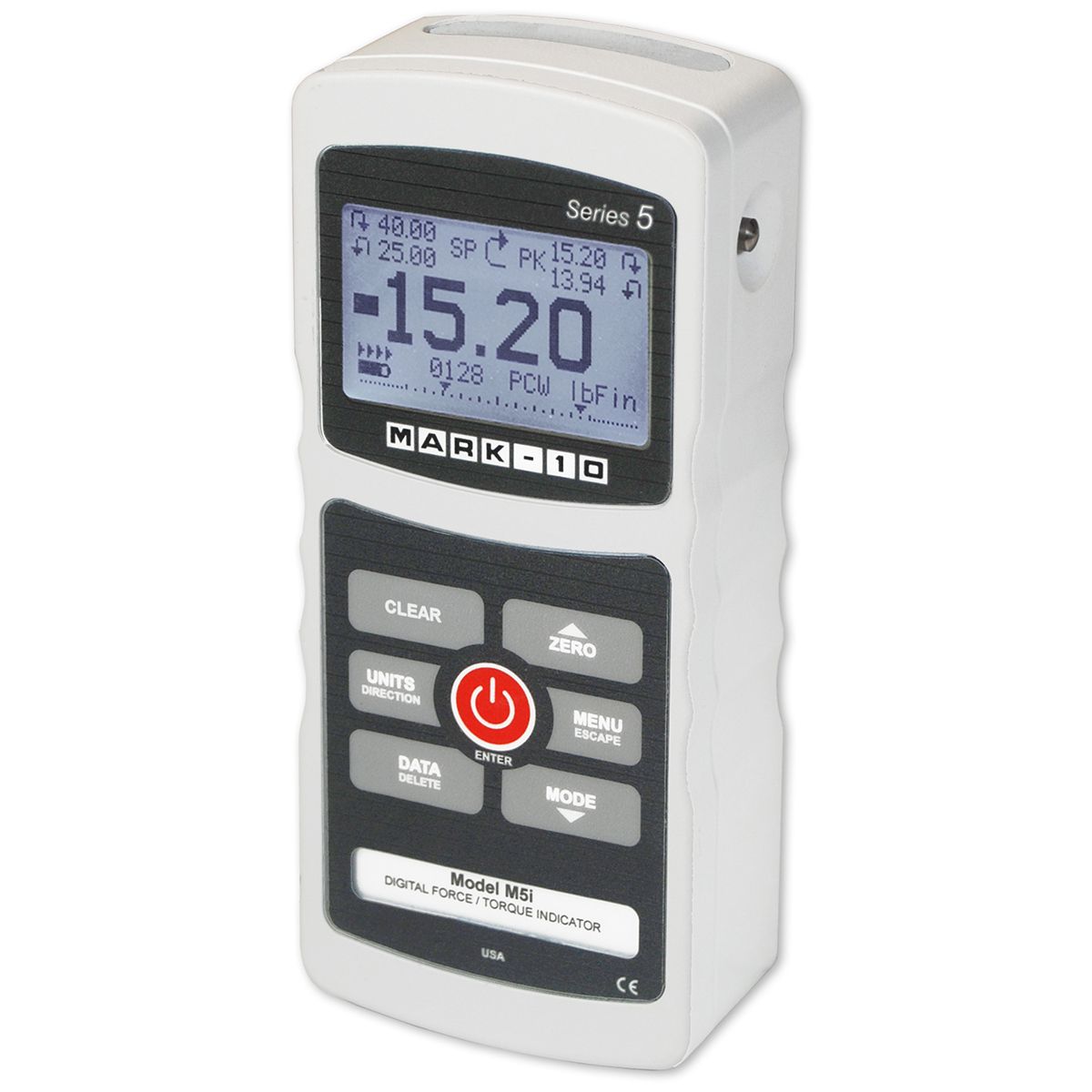

	4. 5i 型顯示器的背光顯示器具有大且容易讀取的數字、峰值讀數、設定點指示器、類比式的負載條狀圖。
	5. 5i 型顯示器採用獨有的Plug ＆ Test^®/即插即測試技術，允許Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能連接器中，傳感器另售。

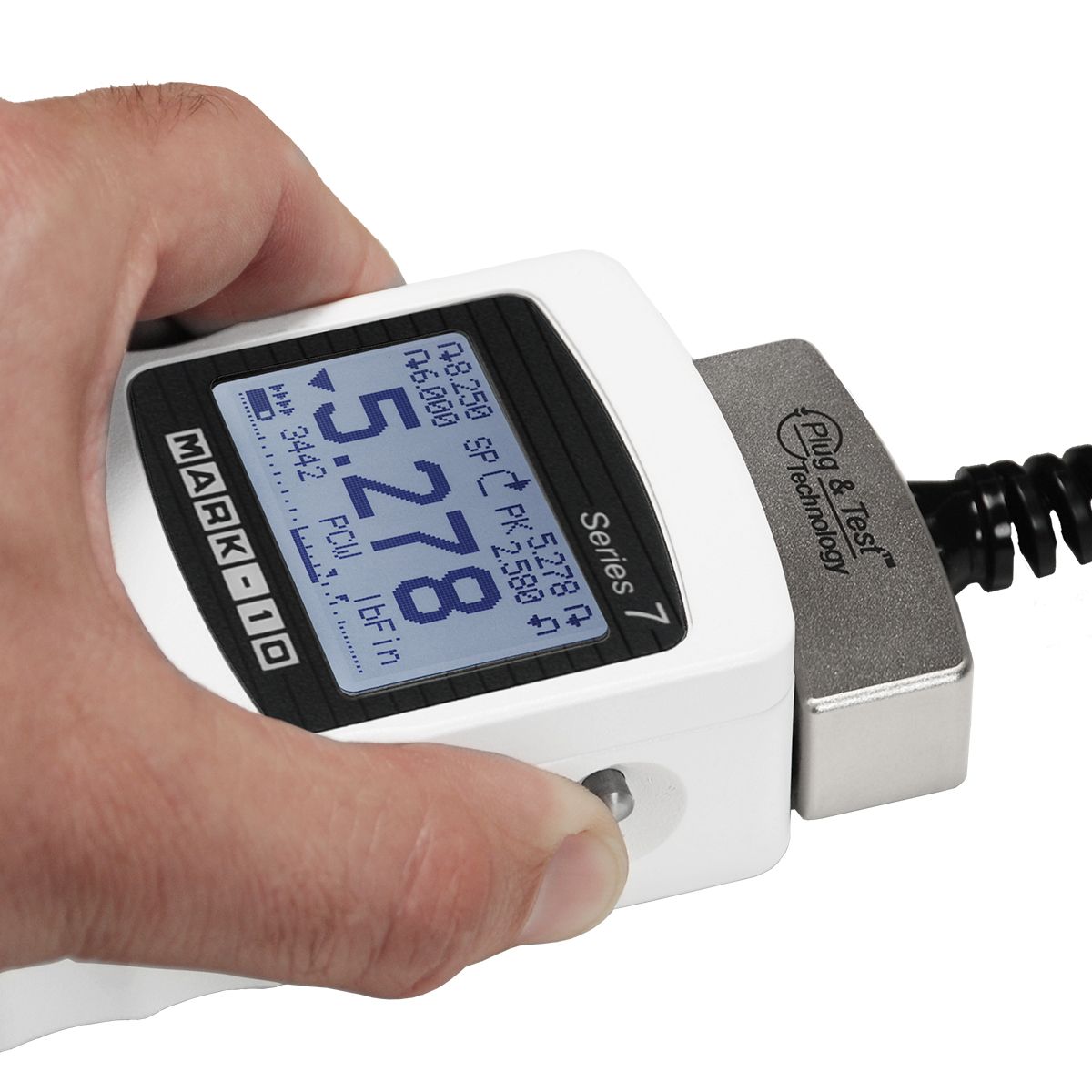

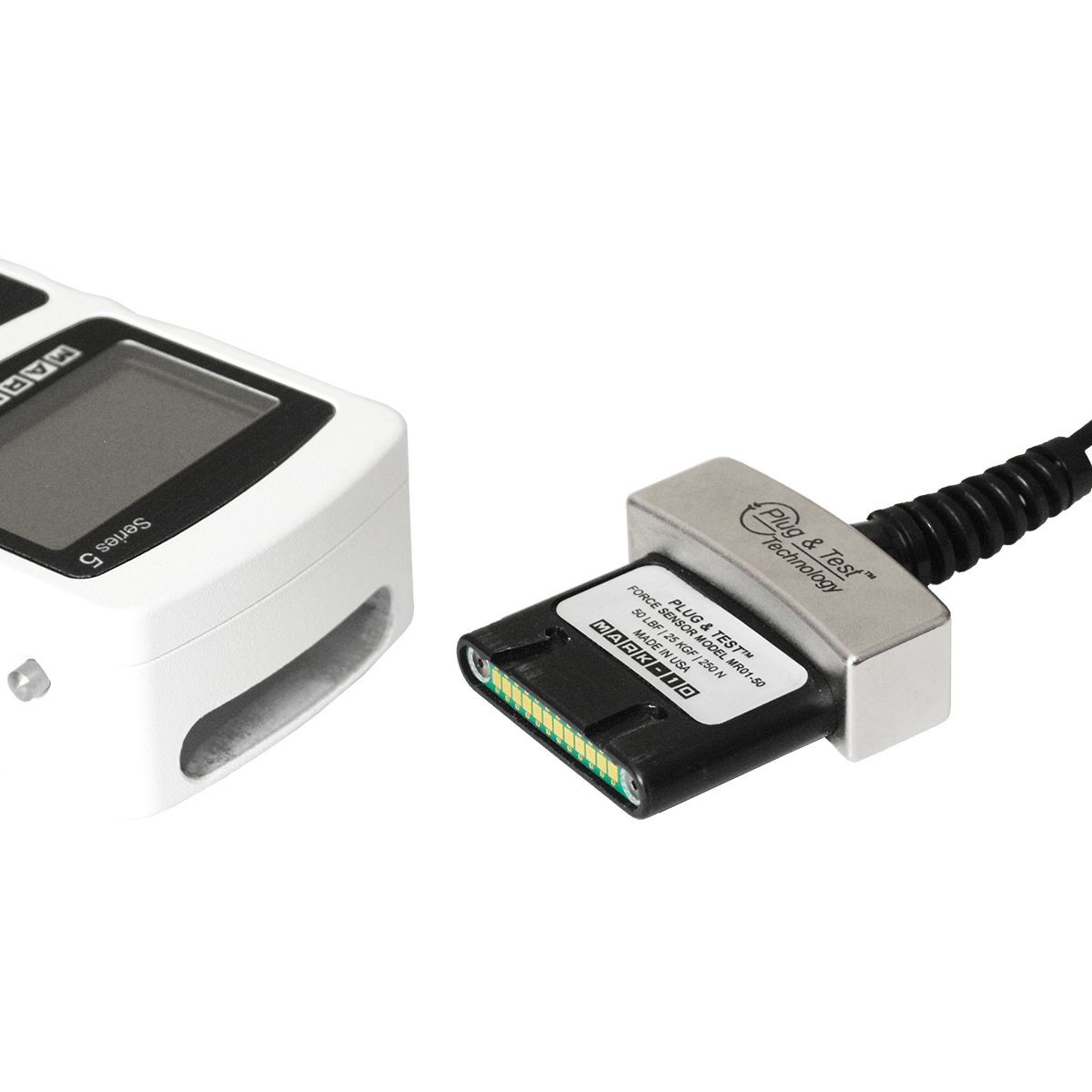

	6. 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。

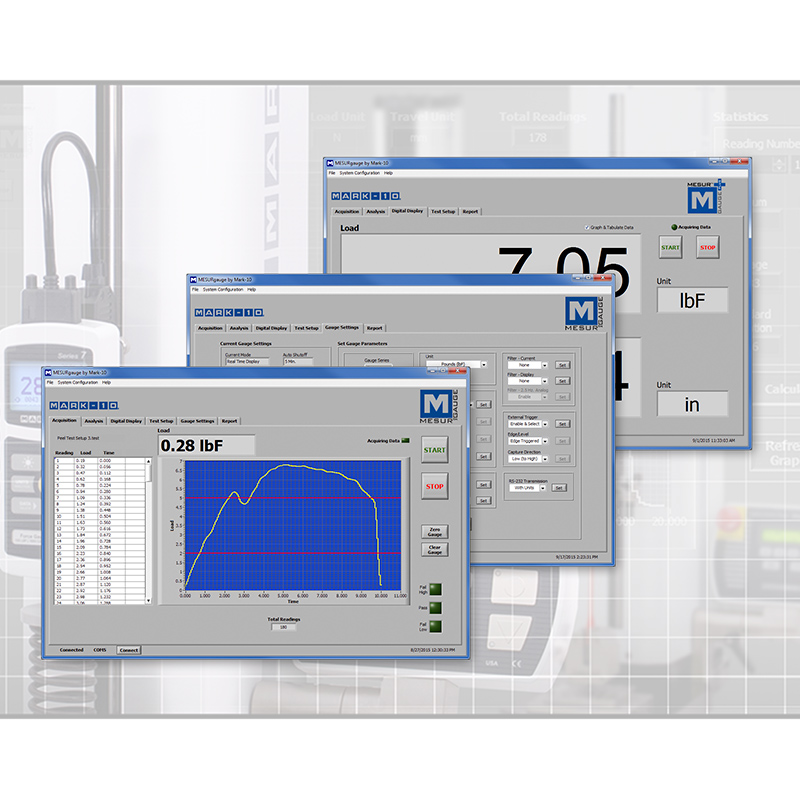

	7. MESUR^®gauge : Mark-10儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。

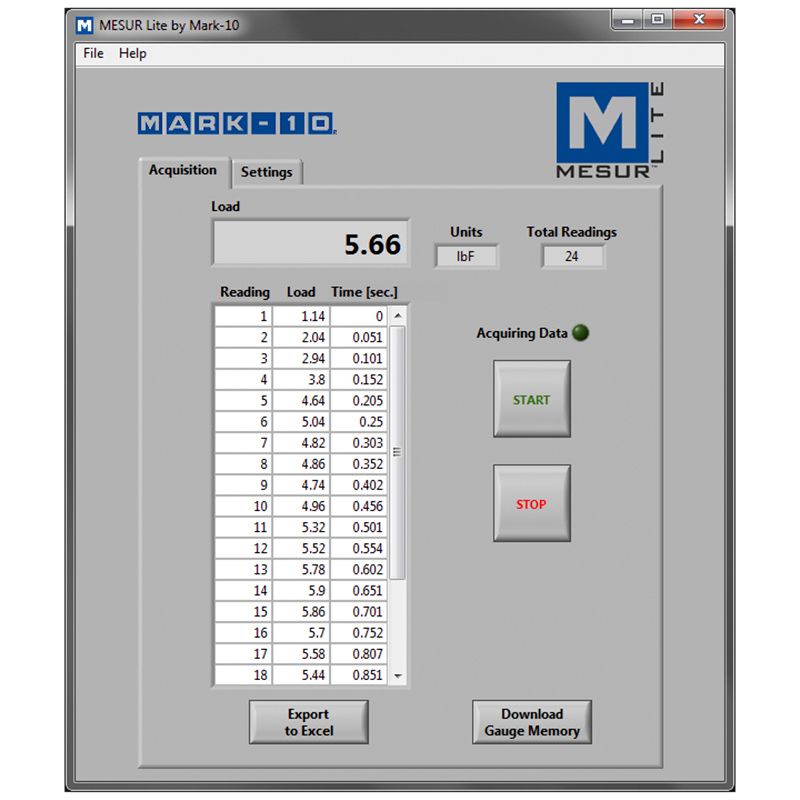

	8. MESUR^® Lite : 一個基本的數據蒐集軟體，將Mark-10測力計、扭力計端所接收之數據製成表格，或匯出至Excel進行分析。

特色

■ 透過 Plug ＆ Test^®/即插即測試技術 : 可互換的力量和扭矩傳感器（傳感器單獨販售）。
■ 500 Hz 高速的資料輸出速率。
■ 傳感器密碼保護，防止使用未經授權的傳感器。
■ 7,000 Hz 高速取樣率。
■ 大型背光式圖形顯示器。
■ 1,000 點數據儲存器，帶有統計內容( 最大值、最小值、平均值、標準差 )和輸出。
■ USB、RS-232、Mitutoyo 及類比輸出。
■ 有設定點標記的即時負載條狀圖。
■ 可編程之設定點及警報和輸出。
■ 隨時顯示峰值讀數和設定點。
■ 平均值模式 : 可隨著測試時間之變化計算資料點的平均值。
■ 外部觸發模式 : 用於開關類的觸動力測試或遠程停止顯示更新。
■ 透過 USB/RS-232 自動輸出數據。
■ 五種量測單位可供選擇。
■ 按鍵及警報聲提示。
■ 功能配置、個別功能鍵密碼保護。

規格

A 式表格

精確度	±0.1% F.S ( 最大標稱值 ) + 傳感器
取樣率	7,000 Hz
使用電源	交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。
操作時間	背光源開啟：7 小時。背光源關閉 : 可連續使用 24 小時。
輸出功能	USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO (DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。設定點 : 三條開汲極線。
可設定的配置	數字濾波器、輸出、自動輸出 ( 經由 USB / RS232 )、自動關機、系統預設值、平均值模式、外部觸發、密碼、按鍵音、聲音警報、背光源、校準
過載保護	最大標稱值之150% ( 超過110%時 : 過載警告提示 )
重量	0.3 kg
使用環境	温度：5 ~ 45℃ 、濕度：20 ~ 96 %RH
標準配備	收納盒 / 專屬電源變壓器 / USB連接線

可選配之傳感器

從範圍廣泛的可互換式力量和扭矩傳感器中進行選擇：

1. 力量測試容量 : 5,000 Kgf / 50 KN / 10,000 lbf
2. 扭矩測試容量 : 5,500 Kgf.cm / 550 N.m / 5,000 lbf.in

力量傳感器

MR01系列 / S型	MR02系列 / 鈕扣型	MR03 系列 / 內崁型
拉伸/壓縮測試	壓縮測試	拉伸/壓縮測試


MR04系列 / 微小S型	MR05系列 / 人體工程測試型	MR06系列 / 壓接端子拉力測試型
拉伸/壓縮測試	推力/拉力測試	拉伸測試


MR07系列 / S型	FS05系列 / 集成型
用於F系列高階型測試台	用於F系列高階型測試台

扭矩傳感器

MR50系列	MR51系列	MR52系列
一般扭力測試	具有可互換附件的通用型扭矩傳感器	扭力工具類校準用扭矩傳感器


MR55系列
扭力工具類校準用扭矩傳感器/高容量

數位顯示器

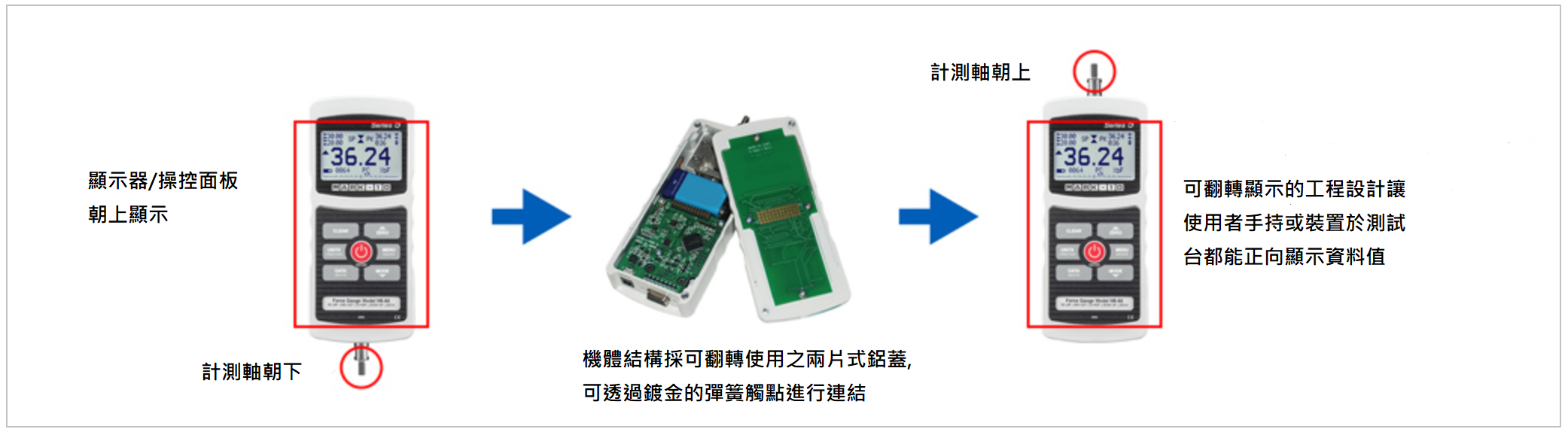

可翻轉式機殼

標準配備

左圖右文表格

M5i 力量/扭矩顯示器如圖所示運送，並包括以下配件 ~
（1）USB訊號線
（1）電池
（1）專屬電源變壓器
（1）收納盒

＊力量和扭矩傳感器需另外選購。

選購配備

輸出訊號線左圖右文表格

	1. 桌面式支架 ( AC1008 ) 包括用於固定工作台和角度調整的安裝孔位。
	2. MESUR^® gauge 分析軟體( 15-1004 ) 繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。
	3. 輸出訊號線將測試數據傳至到PC、列表機或蒐集數據器進行分析。

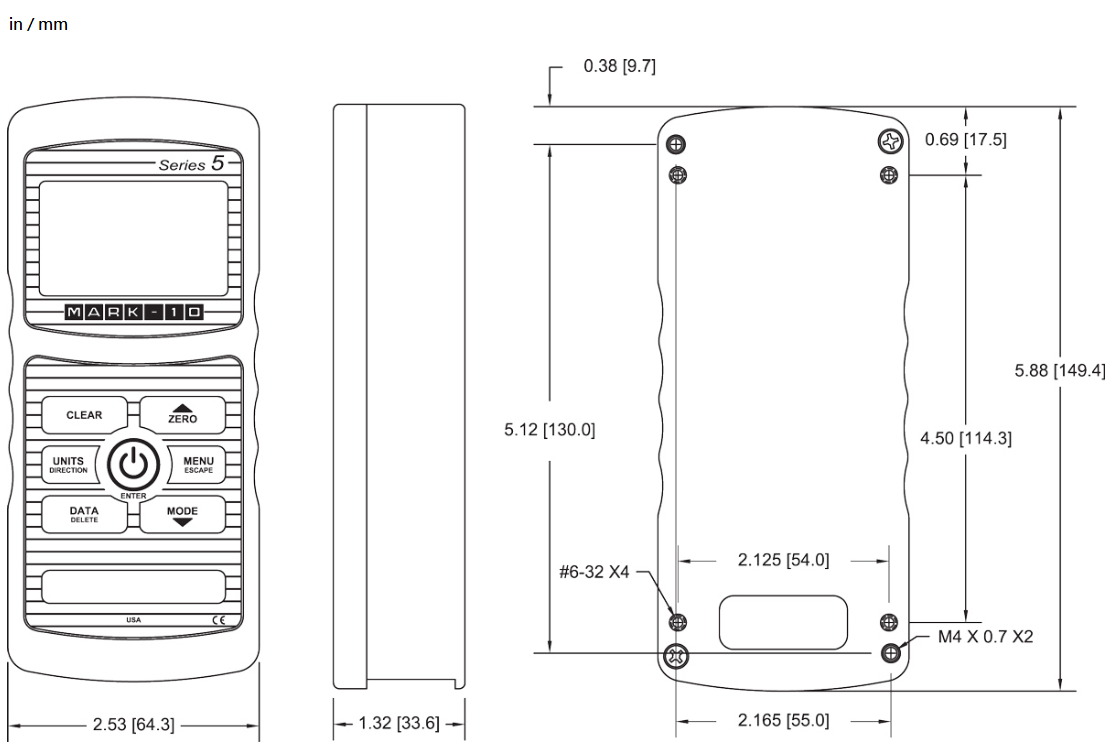

外觀尺寸

訂購資訊

訂購資訊

型號	描述
M5i	力量 / 扭矩顯示器。
15-1004	MESUR^®gauge 版軟體。
AC1109	序列訊號線 : 用於 5i 儀器端 → RS232 DB9端。
AC1118	充電式電池。
AC1030	AC電源變壓器。
AC1100	桌面式支架。

Related Products
相關產品

MR01系列拉伸及壓縮型力量傳感器/感測器

■ S型
■ 拉伸力 / 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR01系列堅固型智能傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。耐用的S型橫樑設計，可兩側安裝的螺紋孔位允許多種配置。

測試容量 : 25 Kgf ~ 5,000 Kgf / 250 N ~ 50 KN / 50 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售 )，節省購置成本。

傳感器可以集成到客戶端的現有系統中或安裝在 Mark-10 測試台上，縮短型電纜 ( 其型號字尾添加 "-1"，例如：MR01-100-1 ) 用於安裝到下列測試台 : ESM1500、ESM750、ESM303和ESM303H。

MR02系列壓縮型力量傳感器/感測器

■ 鈕扣型
■ 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR02系列鈕扣型智能傳感器設計用於壓縮力測試，結構輕巧，堅固耐用，適用於大多數行業及空間有限的高負載應用。

測試容量 : 50 Kgf ~ 5,000 Kgf / 500 N ~ 50 KN / 100 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共 Mark-10 顯示器（另售），節省購置成本。

MR03系列拉伸及壓縮型力量傳感器/感測器

■ 內崁型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR03系列智能型傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。兩端的螺紋孔可搭配各種鉤狀物和器具，使得該傳感器特別適用於線上的多元化測試。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

傳感器可以集成到現有系統中或安裝在 Mark-10 測試台上，縮短型電纜 ( 其型號字尾添加 "-1"，例如：MR03-100-1 ) 用於安裝到下列測試台 : ESM1500、ESM750、ESM303 和 ESM303H。

MR04系列拉伸及壓縮型力量傳感器/感測器

■ 微小S型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR04系列微小型力量傳感器特別因應狹小的空間限制而設計，用於拉伸力和壓縮力的量測應用。此系列力量傳感器具有傑出的機械過載保護設計，兩側有螺紋孔，可相容各種治具和配件。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

MR05系列推力及拉力傳感器/感測器

■ 人體工程測試型
■ 推力 / 拉力測試
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

MR05系列全封閉式力量傳感器專為拉力/推力測量而設計。適用於人體工程學測試、工作場所安全測試、物件的抬舉條件評估或拉伸/壓縮的力量需求。提供螺紋孔以相容於各種安裝配置和附件。

測試容量 : 250 Kgf / 2,500 N / 800 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，可共用 Mark-10顯示器（另售），節省購置成本。

MR06系列壓接端子拉力傳感器

■ 電線壓接端子拉力強度測試型
■ 攜帶式手動棘輪機構
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf

MR06-200電線壓接拉力傳感器為一款測量電線壓接端子拉拔力及接合強度的手動測試設備，符合人體工程學的操控手柄和簡便的棘輪機構適合生產線上應用，容量可達 100 Kgf / 1,000N / 200 lbf。將手柄相互向內擠壓，以增強拉伸力道，直到樣品發生斷裂。

測試峰值由 Mark-10顯示器記錄( 另售 )，具有多種尺寸的旋轉溝槽，適用於業界大多數尺寸線徑的絕緣電線 ( Y型 / 針型 / 扁平端子 )，最大外徑可達 6.4 mm / 0.25 in。

PTA / PTAF Plug & Test®/即插即測試型適配器

■ 適配器的介面可以將市售通用以應變計為基礎的傳感器 ( 第三方 )~ 連接至 Mark-10 顯示器，標識號別可以被編程且呈現於顯示器中。

使用這些用戶可配置的適配器，可將一般的應變規系列之荷重傳感器、力量傳感器和扭矩傳感器連接到 M7i、M5i 和 M3i 型顯示器以及 F 系列測試台。傳感器容量和分辨率可通過附贈的軟體應用程式進行配置，包括力量容量 : 50 gf ~ 400,000 Kgf / 0.5 N ~ 4,000 KN。以及扭矩容量 : 700 gf.cm ~ 5,800 Kgf.m / 7 N.cm ~ 57,000 N.m 的資料庫。標識號別可以被編程，於顯示器中~蓄電量指示符號的上方處顯示。通過 Plug ＆ Test^®/即插即測試技術，所有配置和校準數據都保存在適配器中，這種靈活性允許 Mark-10顯示器或相關系列測試台能勝任用於多個傳感器之間的互換性。

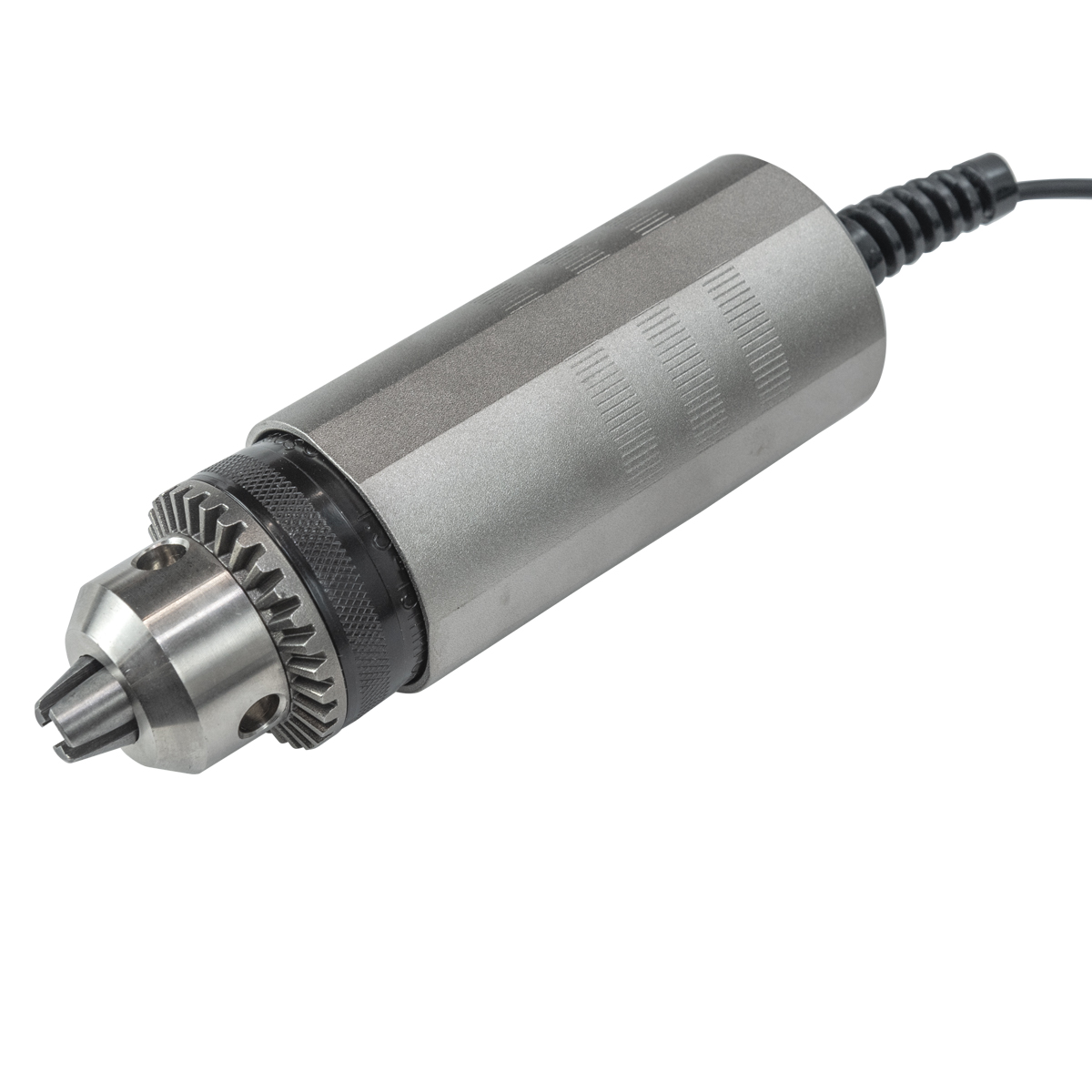

MR50系列扭力傳感器
