壓縮型力量傳感器｜R02系列壓縮型力量感測器

測試容量 x 解析度
MR02-100	50 x 0.02	50,000 x 20	-	500 x 0.2	100 x 0.05	1,600 x 1
MR02-200	100 x 0.05	-	1 x 0.0005	1,000 x 0.5	200 x 0.1	3,200 x 2
MR02-500	250 x 0.1	-	2.5 x 0.001	2,500 x 1	500 x 0.2	8,000 x 5
MR02-1000	500 x 0.2	-	5 x 0.002	5,000 x 2	1,000 x 0.5	16,000 x 10
MR02-2000	1,000 x 0.5	-	10 x 0.005	10,000 x 5	2,000 x 1	32,000 x 20
MR02-5000	2,500 x 1	-	25 x 0.01	25,000 x 10	5,000 x 2	-
MR02-10000	5,000 x 2	-	50 x 0.02	50,000 x 25	10,000 x 5	-

測試容量 x 解析度
MR02-100	50 x 0.05	-	500 x 0.5	100 x 0.1
MR02-200	100 x 0.1	-	1,000 x 1	200 x 0.2
MR02-500	250 x 0.2	-	2,500 x 2	500 x 0.5
MR02-1000	500 x 0.5	-	5,000 x 5	1,000 x 1
MR02-2000	1,000 x 1	-	10,000 x 10	2,000 x 2
MR02-5000	2,500 x 2	25 x 0.02	-	5,000 x 5
MR02-10000	5,000 x 5	50 x 0.05	-	10,000 x 10

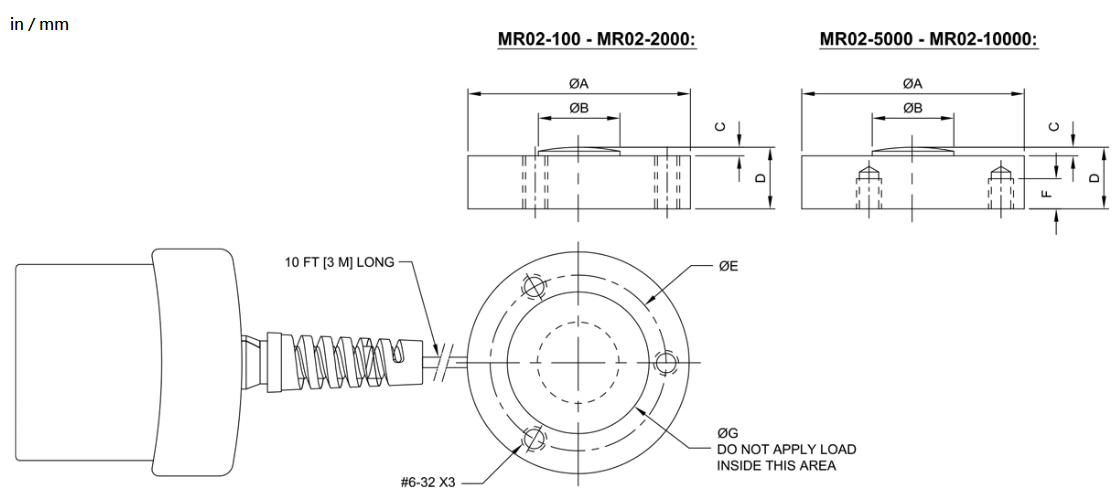

型號	ØA	ØB	C	D	ØE	F	G
MR02-100	1.23 / 31.2	0.32 / 8.1	0.05 / 1.3	0.39 / 9.9	1.0 / 25.4	0.25 / 6.4	0.83 / 21.1
MR02-200
MR02-500
MR02-1000
MR02-2000
MR02-5000	1.50 / 38.1	0.43 / 10.9	0.07 / 1.8	0.62 / 15.8	1.25 / 31.8	0.25 / 6.4	1.08 / 27.4
MR02-10000	1.50 / 38.1	0.43 / 10.9	0.07 / 1.8	0.62 / 15.8	1.25 / 31.8	0.25 / 6.4	1.08 / 27.4

型號	測試容量
MR02-100	力量型傳感器 : 測試容量 50,000 gf / 50 Kgf / 500 N / 100 lbf / 1,600 ozf
MR02-200	力量型傳感器 : 測試容量 100 Kgf / 1,000 N / 1 KN / 200 lbf / 3,200 ozf
MR02-500	力量型傳感器 : 測試容量 250 Kgf / 2,500 N / 2.5 KN / 500 lbf / 8,000 ozf
MR02-1000	力量型傳感器 : 測試容量 500 Kgf / 5,000 N / 5 KN / 1,000 lbf / 16,000 ozf
MR02-2000	力量型傳感器 : 測試容量 1,000 Kgf / 10,000 N / 10 KN / 2,000 lbf / 32,000 ozf
MR02-5000	力量型傳感器 : 測試容量 2,500 Kgf / 25,000 N / 25 KN / 5,000 lbf
MR02-10000	力量型傳感器 : 測試容量 5,000 Kgf / 50,000 N / 50 KN / 10,000 lbf

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 : 14,000 Hz。
■ 輸出速率 : 500 Hz。
■ 連續/單一數據點捕獲可達 5,000 筆，具統計功能。
■ 破裂偵測、自動輸出/歸零。
■ 可配置的腳踏開關功能。
■ +/- 0.1% 量測精度。

M7i 專業型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^®/即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10系列顯示器可完全相容。

M7i 具有領先業界的 14,000 Hz 採樣率，可極快速測試並提供可靠的結果。除了 5i 顯示器的相關功能外，M7i 還具有高速連續數據採集和存儲功能，內部儲存量可讀取多達 5,000 個讀數，採集速率高達 14,000 Hz，輸出速率 : 500 Hz。

M7i 還具有可編程腳踏開關排序、斷(破)裂偵測和第1/第2峰值檢測等功能。摩擦係數單位和使用者自行定義的測量單位，為特殊應用增加了靈活性。在破裂偵測、平均值、外部觸發和第1 /第2峰值檢測等功能模式完成後，為了提高處理效率，該顯示器還具有自動數據輸出、據儲存和歸零功能。

M7i 的傳輸介面搭配 Mark-10 電動測試台，可執行諸如破裂偵測、動態負載保持、PC控制等功能。標準配備的 MESUR Lite^®數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

MORE

M5i型高階型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 7,000 Hz。
■ 輸出速率 : 500 Hz。
■ USB、RS-232、Mitutoyo 及類比信號輸出。
■ 傳感器和按鍵密碼保護。
■ 1,000 點數據儲存和統計。
■ +/- 0.1% 量測精度。

M5i 高階型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® / 即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M5i 顯示器的採樣率 7,000 Hz，可極快速測試並提供可靠的結果。大型背光LCD顯示器提供易於辨認的字符，其簡易功能表亦可快速導引以存取顯示器的許多功能及配置參數。數據可透過 USB、RS-232、Mitutoyo ( Digimatic )、類比輸出傳輸至 PC 及其它資料蒐集器。

內建儲存器可暫存 1,000 筆資料，經統計運算後輸出至 PC。上下極限值判定合格與否、設定點信號輸出可用於外部觸發設備 ( 如報警器、繼電器或測試台 )。類比式負載條狀圖提供力量或扭矩測試容量的極限範圍提示。

平均值模式為計算量測時間內的資料平均值而廣泛應用於黏著物之剝離強度測試；而外部觸發模式可透過轉換器簡易且準確的啟動測試。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

MORE

M3i型基本型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 2,000 Hz。
■ USB 輸出。
■ 鋁質堅固機體結構。
■ +/- 0.2% 量測精度。

M3i 基本型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® /即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M3i 顯示器的採樣率 2,000 Hz，在一般的測試條件下亦能產生準確的結果。大型背光LCD顯示器提供易於辨識的字符，其簡易功能表可快速導引以存取顯示器的許多功能及配置參數。另外，也提供上下極限設定點的判定合格與否、類比式負載條狀圖提供測試容量的極限範圍提示等功能，相關數據可透過 USB 輸出。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

MORE

R01系列拉伸及壓縮型力量傳感器/感測器

■ 拉伸力 / 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR01系列堅固型智能傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。耐用的S型橫樑設計，可兩側安裝的螺紋孔位允許多種配置。

測試容量 : 25 Kgf ~ 5,000 Kgf / 250 N ~ 50 KN / 50 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售 )，節省購置成本。

MORE

R04系列拉伸及壓縮型力量傳感器/感測器

■ 微小S型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR04系列微小型力量傳感器特別因應狹小的空間限制而設計，用於拉伸力和壓縮力的量測應用。此系列力量傳感器具有傑出的機械過載保護設計，兩側有螺紋孔，可相容各種治具和配件。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

MORE

R05系列推力及拉力傳感器/感測器

■ 人體工程測試型
■ 推力 / 拉力測試
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

MR05系列全封閉式力量傳感器專為拉力/推力測量而設計。適用於人體工程學測試、工作場所安全測試、物件的抬舉條件評估或拉伸/壓縮的力量需求。提供螺紋孔以相容於各種安裝配置和附件。

測試容量 : 250 Kgf / 2,500 N / 800 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，可共用 Mark-10顯示器（另售），節省購置成本。

MORE

M7i型專業型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 : 14,000 Hz。
■ 輸出速率 : 500 Hz。
■ 連續/單一數據點捕獲可達 5,000 筆，具統計功能。
■ 破裂偵測、自動輸出/歸零。
■ 可配置的腳踏開關功能。
■ +/- 0.1% 量測精度。

M7i 專業型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^®/即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10系列顯示器可完全相容。

M7i 具有領先業界的 14,000 Hz 採樣率，可極快速測試並提供可靠的結果。除了 5i 顯示器的相關功能外，M7i 還具有高速連續數據採集和存儲功能，內部儲存量可讀取多達 5,000 個讀數，採集速率高達 14,000 Hz，輸出速率 : 500 Hz。

M7i 還具有可編程腳踏開關排序、斷(破)裂偵測和第1/第2峰值檢測等功能。摩擦係數單位和使用者自行定義的測量單位，為特殊應用增加了靈活性。在破裂偵測、平均值、外部觸發和第1 /第2峰值檢測等功能模式完成後，為了提高處理效率，該顯示器還具有自動數據輸出、據儲存和歸零功能。

M7i 的傳輸介面搭配 Mark-10 電動測試台，可執行諸如破裂偵測、動態負載保持、PC控制等功能。標準配備的 MESUR Lite^®數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

MORE

M5i型高階型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 7,000 Hz。
■ 輸出速率 : 500 Hz。
■ USB、RS-232、Mitutoyo 及類比信號輸出。
■ 傳感器和按鍵密碼保護。
■ 1,000 點數據儲存和統計。
■ +/- 0.1% 量測精度。

M5i 高階型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® / 即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M5i 顯示器的採樣率 7,000 Hz，可極快速測試並提供可靠的結果。大型背光LCD顯示器提供易於辨認的字符，其簡易功能表亦可快速導引以存取顯示器的許多功能及配置參數。數據可透過 USB、RS-232、Mitutoyo ( Digimatic )、類比輸出傳輸至 PC 及其它資料蒐集器。

內建儲存器可暫存 1,000 筆資料，經統計運算後輸出至 PC。上下極限值判定合格與否、設定點信號輸出可用於外部觸發設備 ( 如報警器、繼電器或測試台 )。類比式負載條狀圖提供力量或扭矩測試容量的極限範圍提示。

平均值模式為計算量測時間內的資料平均值而廣泛應用於黏著物之剝離強度測試；而外部觸發模式可透過轉換器簡易且準確的啟動測試。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

MORE

M3i型基本型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 2,000 Hz。
■ USB 輸出。
■ 鋁質堅固機體結構。
■ +/- 0.2% 量測精度。

M3i 基本型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® /即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10 系列顯示器可完全相容。

M3i 顯示器的採樣率 2,000 Hz，在一般的測試條件下亦能產生準確的結果。大型背光LCD顯示器提供易於辨識的字符，其簡易功能表可快速導引以存取顯示器的許多功能及配置參數。另外，也提供上下極限設定點的判定合格與否、類比式負載條狀圖提供測試容量的極限範圍提示等功能，相關數據可透過 USB 輸出。

標準配備的 MESUR^® Lite 數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

MORE

R51系列扭力傳感器

■ 一般扭力測試
■ 具有可互換附件的通用型扭矩傳感器
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

提供一個對於需要不同樣品尺寸的一般雙向扭矩測試應用時很好的解決方案。提供三個可互換的 Jacobs/三爪連動式夾頭和鑽頭用夾持器等附件，可為各種應用增加靈活性。

使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，依使用需求可用作手持式設備，或安裝在扭矩測試台上， MR51系列扭矩傳感器具有極佳的過載保護功能，測試容量 : 7~1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

MORE

MR01/MR03系列力量傳感器用於測試台的安裝套件

■ AC1018
■ 用於將MR01或MR03系列力量傳感器安裝至測試台上。
用於將任何MR01或MR03系列的力量傳感器固定到以下Mark-10的測試台：
- ES10 / ES20 / ES30
- TSA750 / TSA750H
- TSC1000 / TSC1000H
- TSF / TSFH

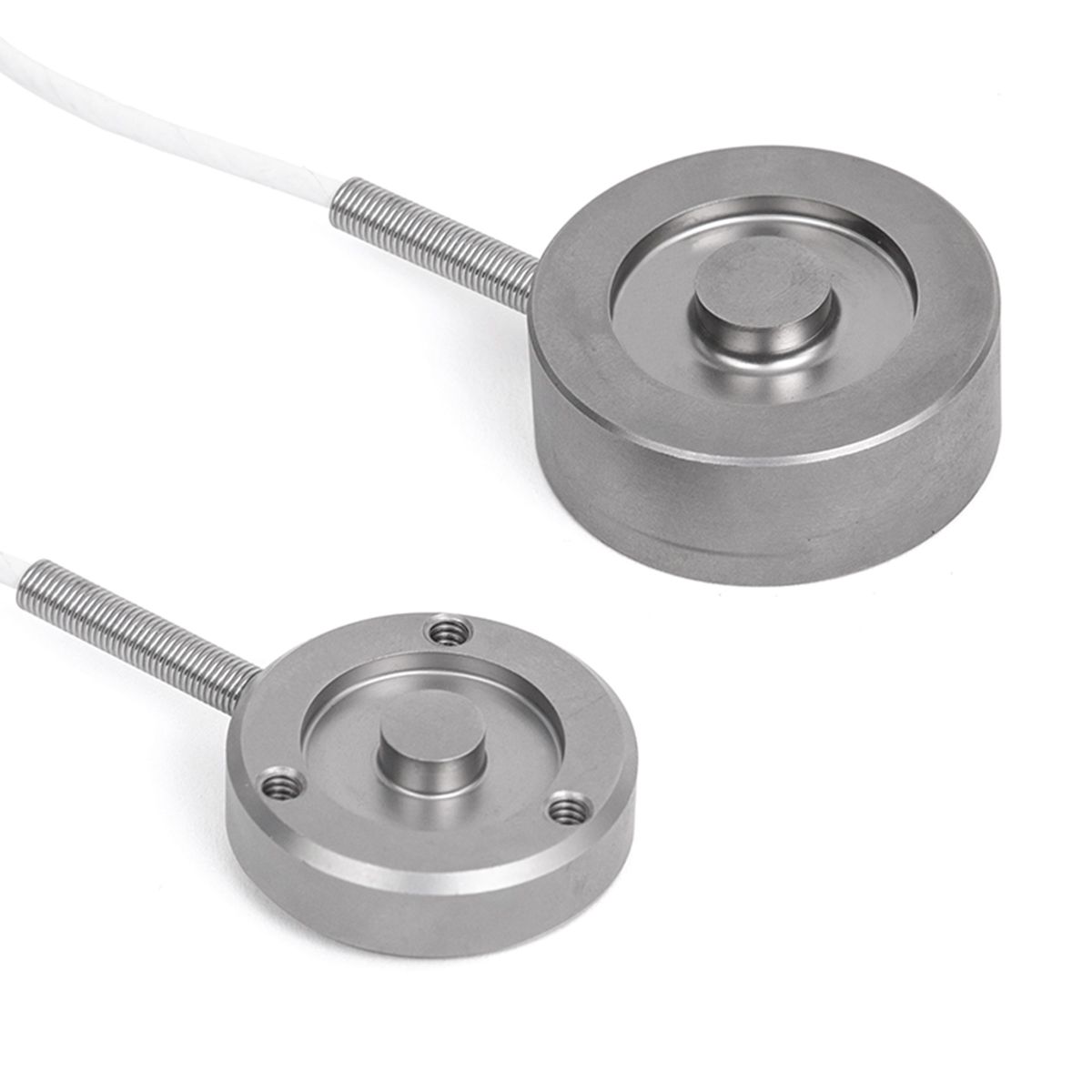

	1. Mark-10 \| R02系列力量傳感器是眾多壓縮測試應用時的理想選擇。

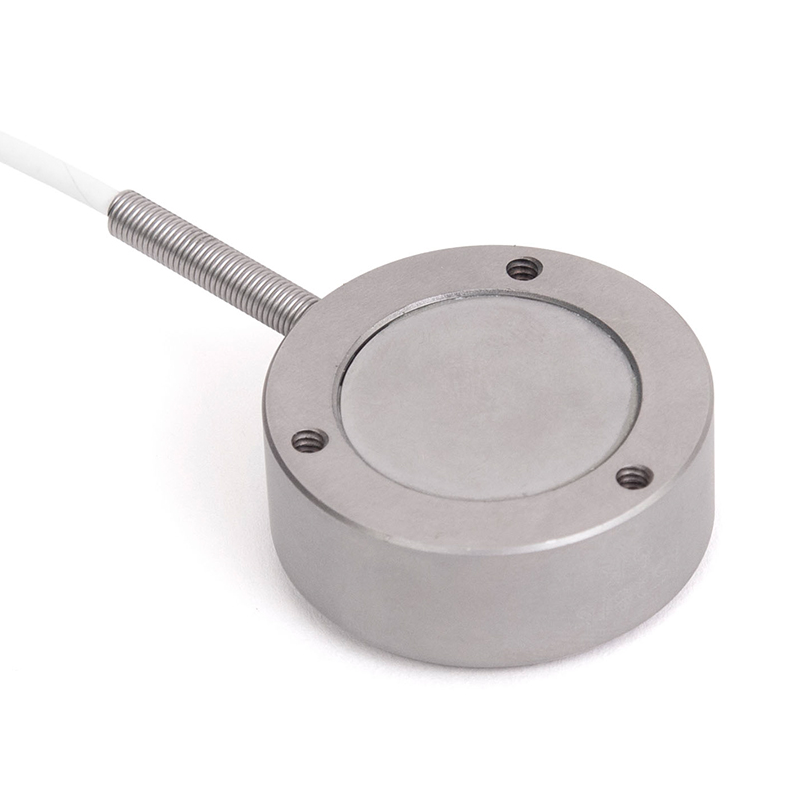

	2. Mark-10 \| R02系列力量傳感器的安裝孔允許安裝在各種配置中，其結構輕巧，堅固耐用，適用於大多數行業及空間有限的高負載應用。

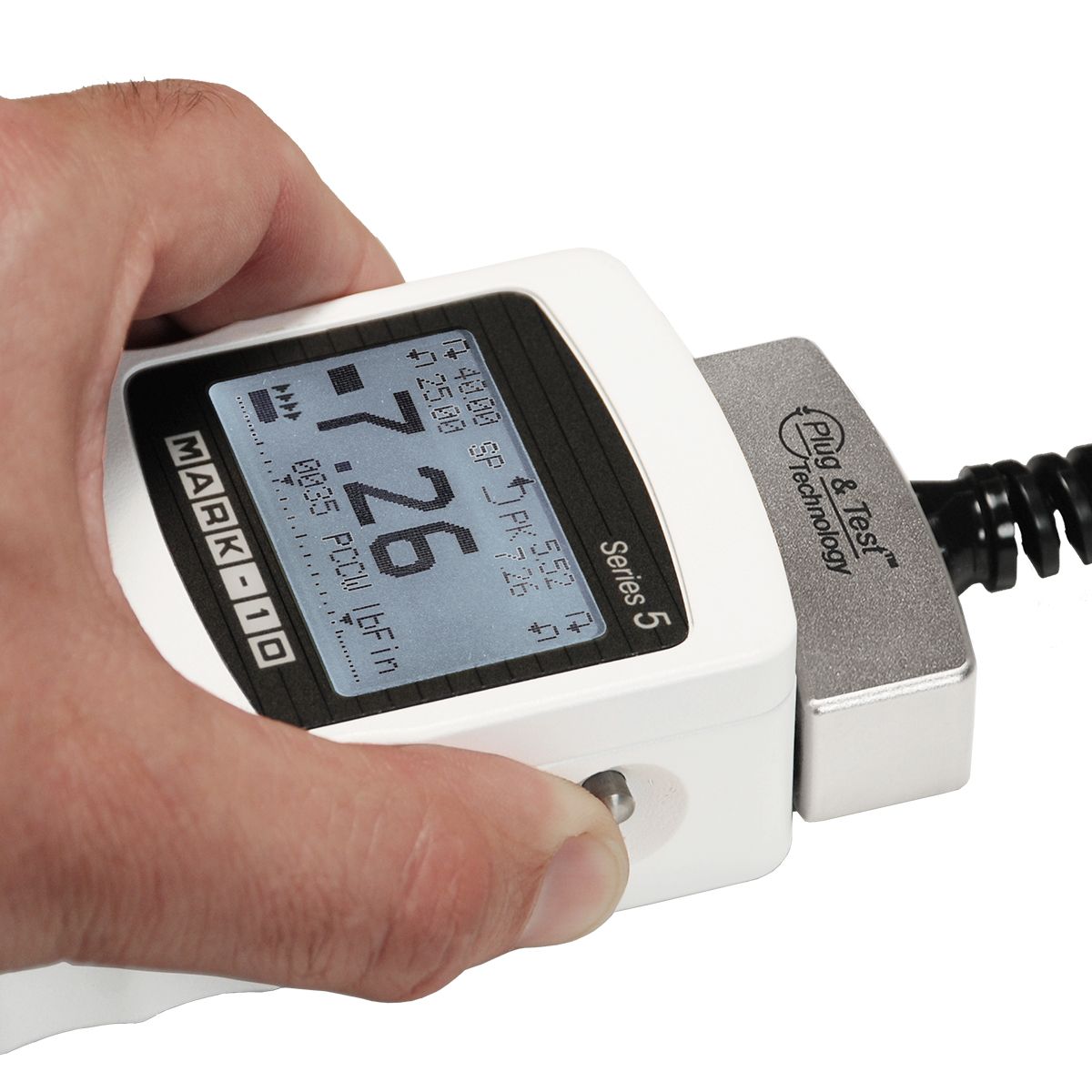

	3. Mark-10 \| R02系列力量感測器採用獨有的 Plug ＆ Test^®/即插即測試技術，允許 Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中。

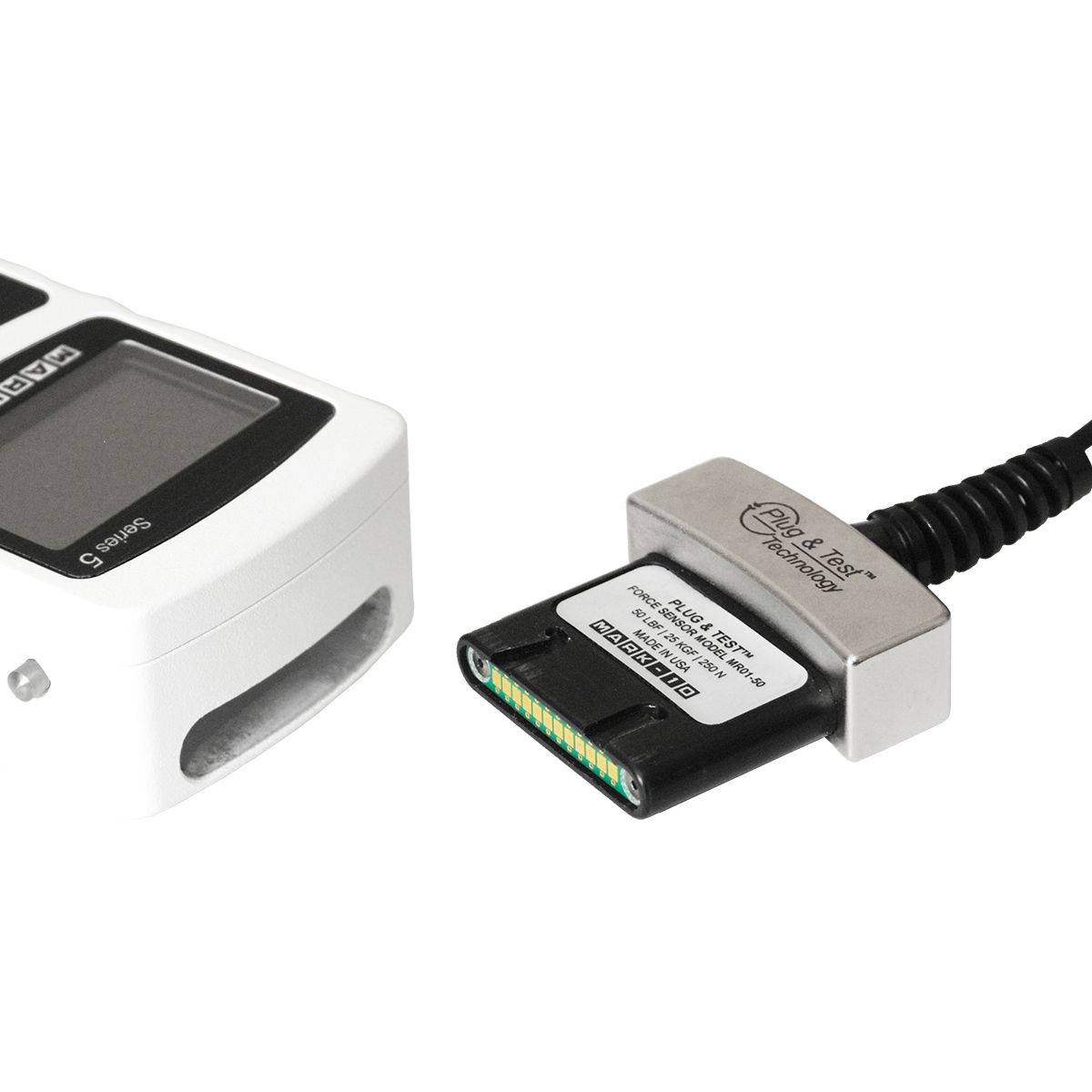

	4. Mark-10 系列力量感測器 : 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除，鍍金式之彈簧觸點確保持久和牢靠的連接。

測試容量 x 解析度
型號	Kgf	gf	KN	N	lbf	ozf
MR02-100	50 x 0.02	50,000 x 20	-	500 x 0.2	100 x 0.05	1,600 x 1
MR02-200	100 x 0.05	-	1 x 0.0005	1,000 x 0.5	200 x 0.1	3,200 x 2
MR02-500	250 x 0.1	-	2.5 x 0.001	2,500 x 1	500 x 0.2	8,000 x 5
MR02-1000	500 x 0.2	-	5 x 0.002	5,000 x 2	1,000 x 0.5	16,000 x 10
MR02-2000	1,000 x 0.5	-	10 x 0.005	10,000 x 5	2,000 x 1	32,000 x 20
MR02-5000	2,500 x 1	-	25 x 0.01	25,000 x 10	5,000 x 2	-
MR02-10000	5,000 x 2	-	50 x 0.02	50,000 x 25	10,000 x 5	-

R02系列 壓縮型力量傳感器/感測器

R02系列壓縮型力量傳感器/感測器
