MARK-10 🇺🇸

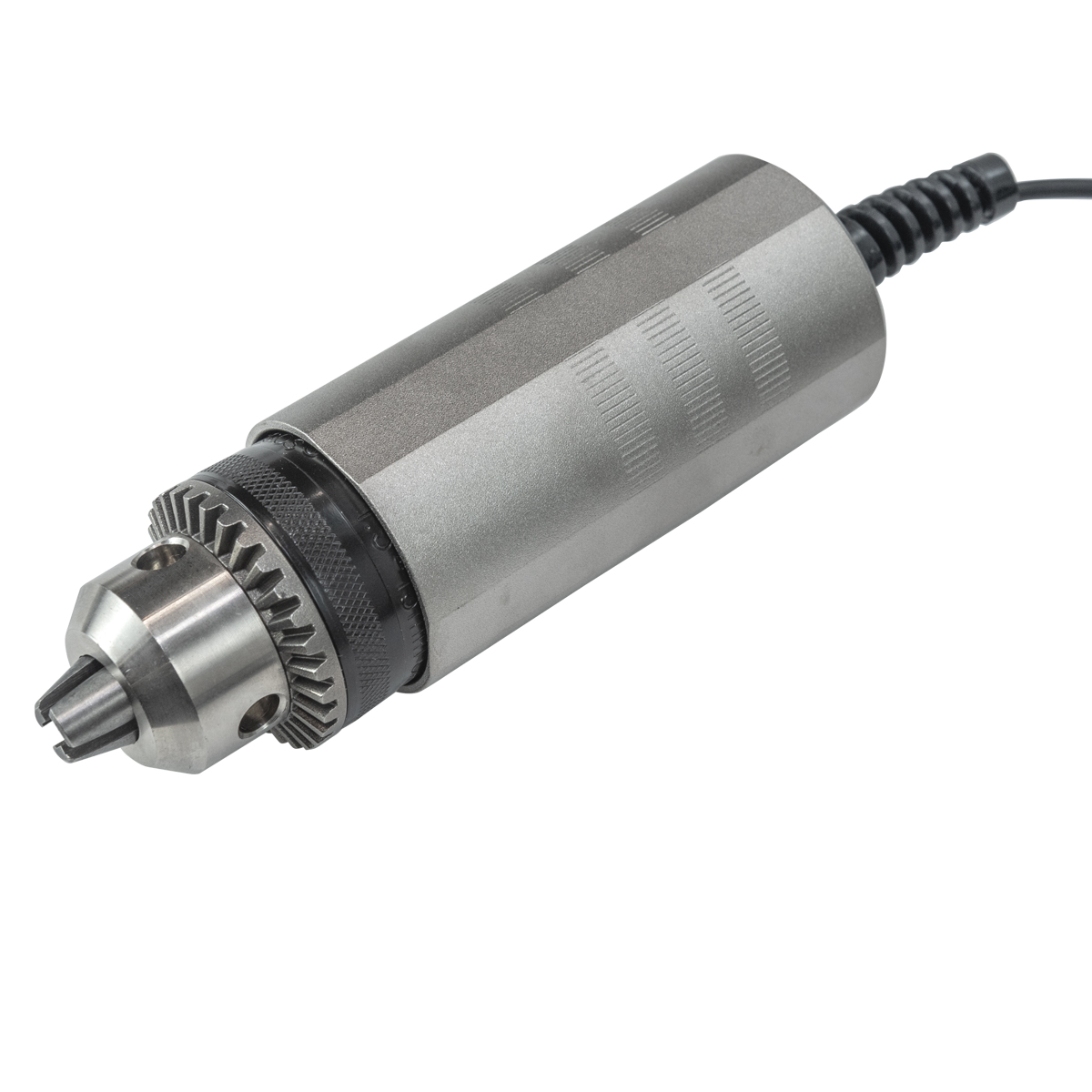

R50系列扭力傳感器

■ 一般扭力測試
■ 三爪式連動夾頭
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

測量各種應用的雙向型扭矩傳感器，同時提供固定樣品用之 Jacobs/三爪連動式夾頭，夾持範圍 : Ø 2.0 ~ 12.7 mm。使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，依使用需求可用作手持式設備，或安裝在扭矩測試台上，測試容量 : 7~1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

加入詢問車

應用範例

特色

規格

7i及5i型號顯示器 : 扭力傳感器之容量 x 解析度

3i型號顯示器 : 扭力傳感器之容量 x 解析度

外觀尺寸

應用範例

左圖右文表格

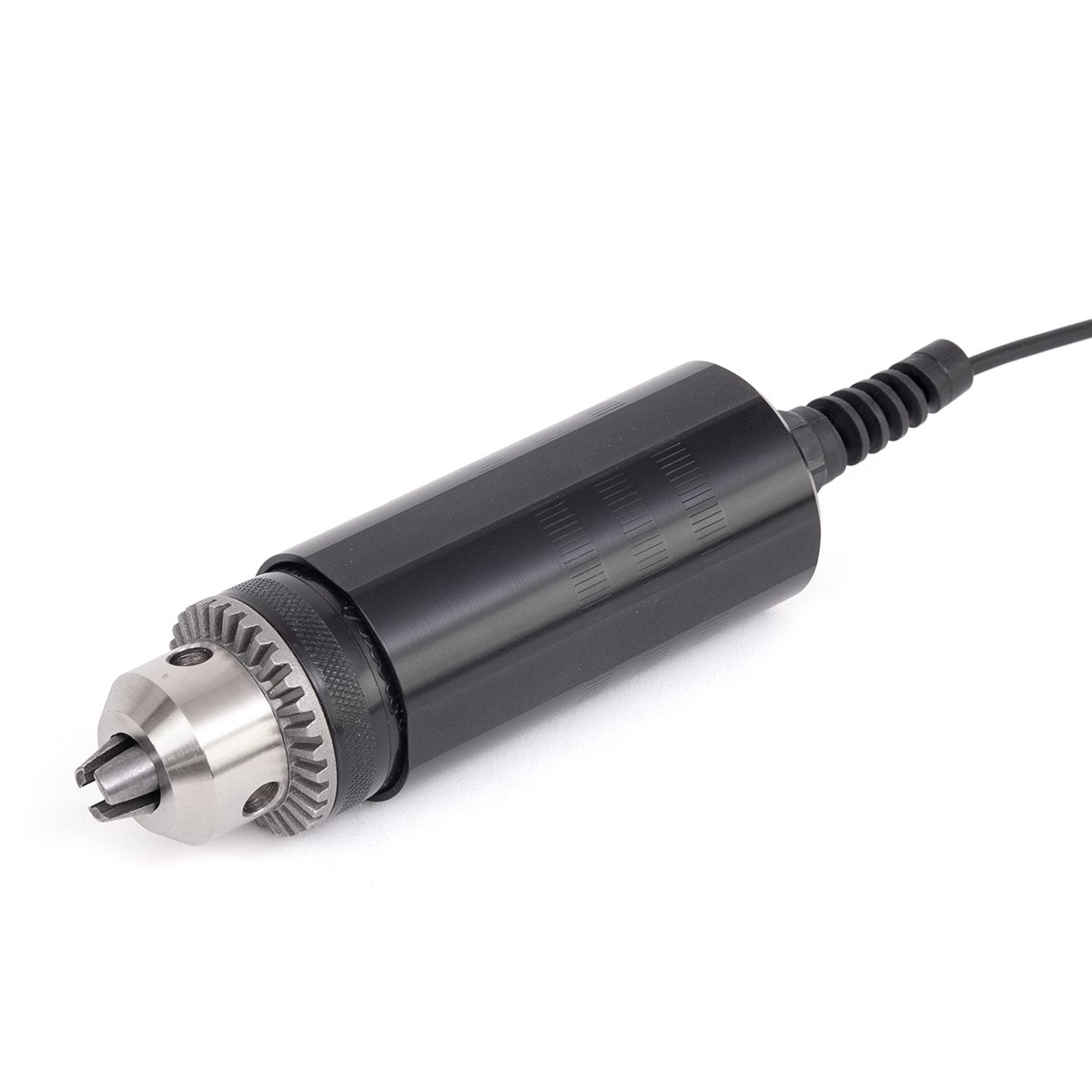

	1. MR50系列扭矩傳感器適用於各種扭矩測量應用，鋁製殼體擁有用於安裝到夾具上的平坦面，三爪連動式夾頭可以根據需求安裝鑽頭、夾具或樣品。

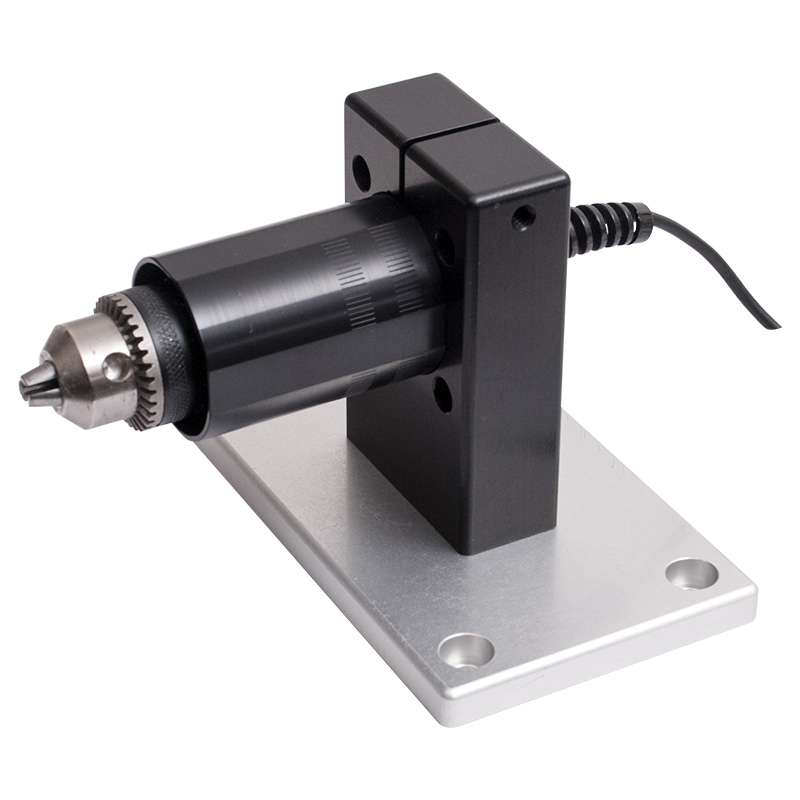

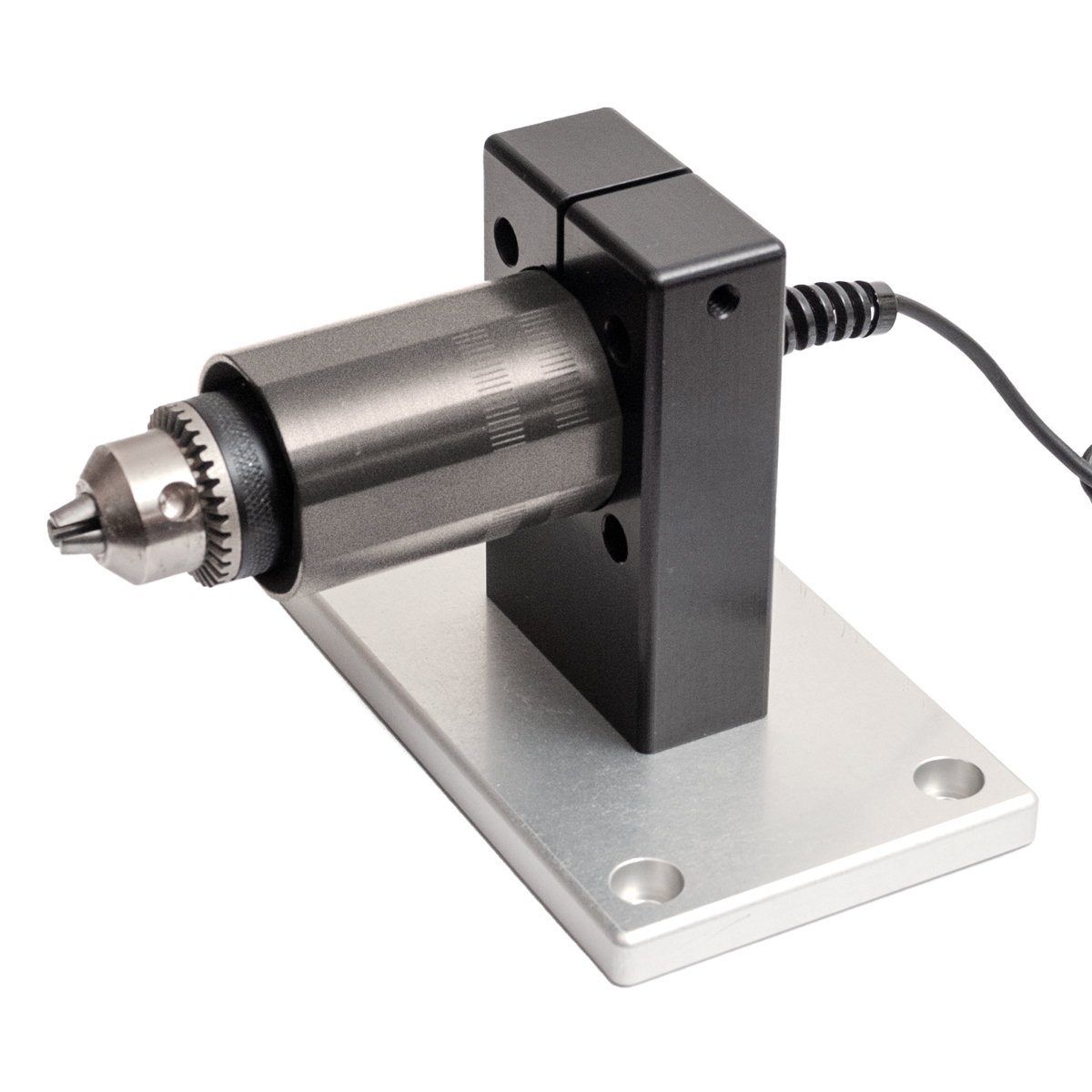

	2. AC1007/桌上型安裝套件，可將傳感器予以固定於工作場所。

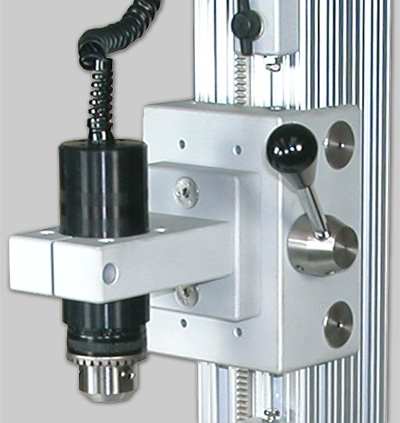

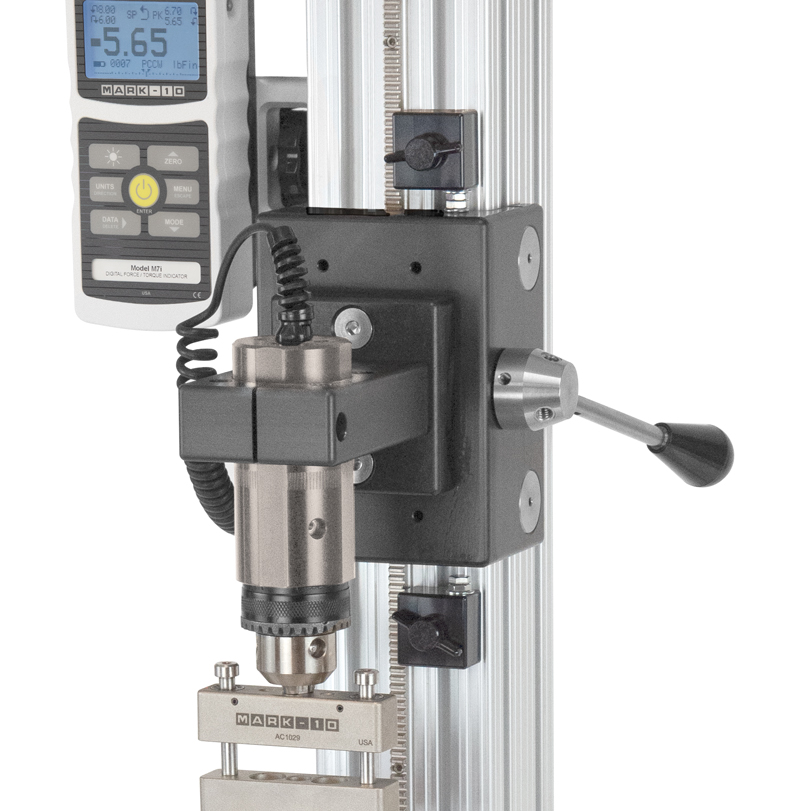

	3. MR50系列扭矩傳感器，安裝於TSTM/電動扭矩測試台上，傳感器相容於該支架，無需額外的轉接器。

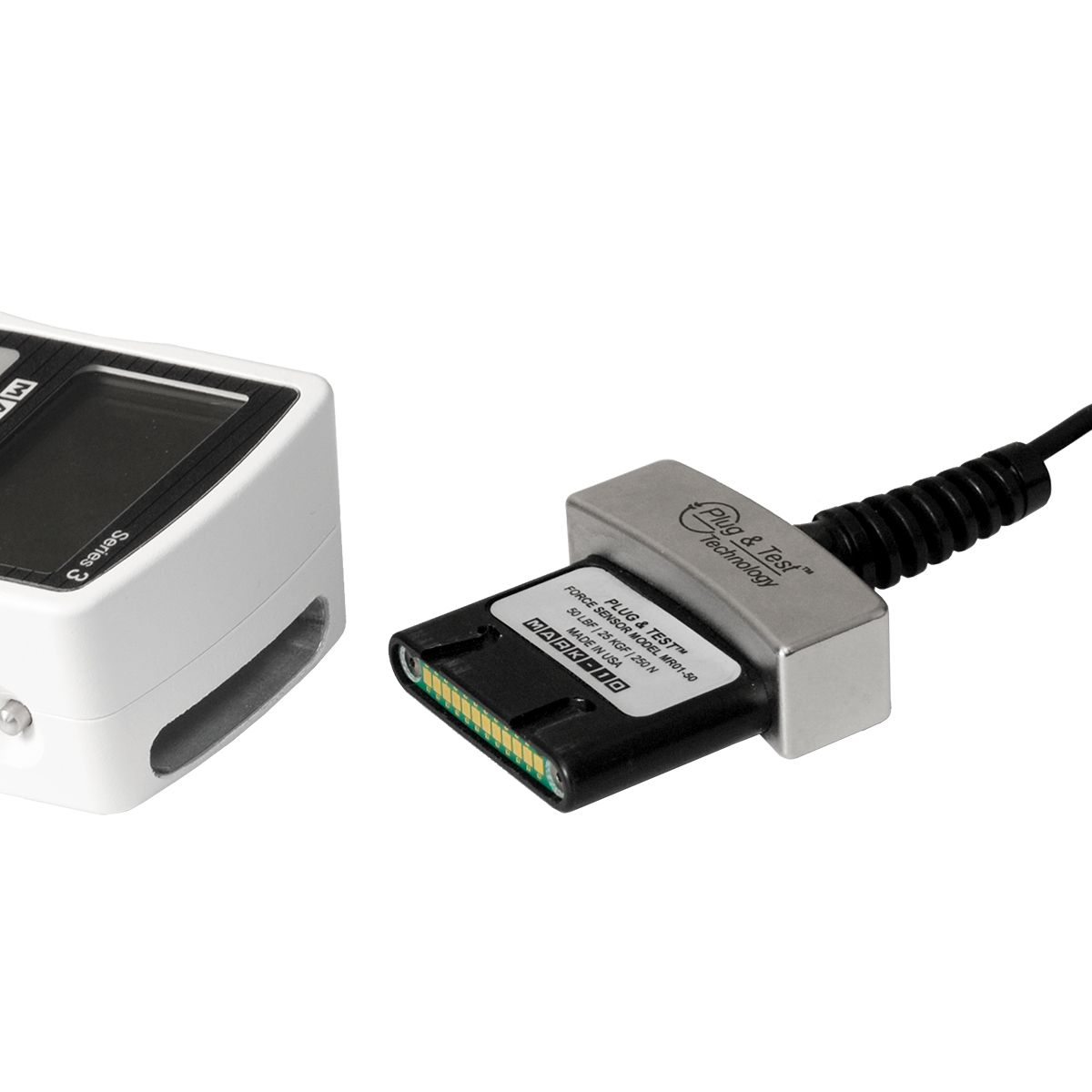

	4. 採用獨有的 Plug ＆ Test^®/即插即測試技術，允許 Mark-10 顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能連接器中。

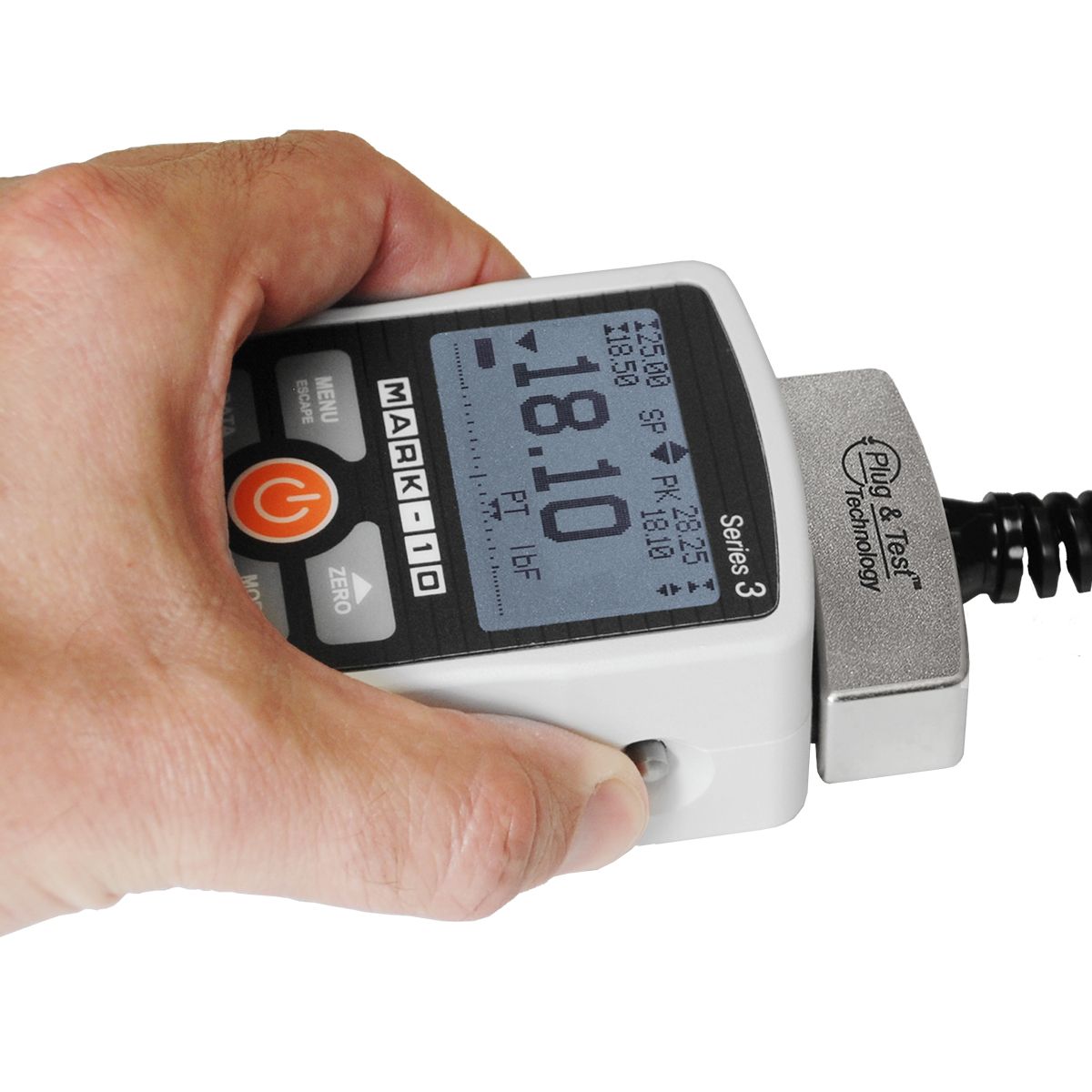

	5. 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。

特色

■ Plug & Test^®/即插即測試系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 堅固的鋁製外殼。
■ 附精度檢驗報告 / NIST 溯源證書。

規格

■ 精確度 : ± 0.35% F.S ( 最大標稱值 ) + 顯示器
■ 重量 : 0.6 Kg

7i及5i型號顯示器 : 扭力傳感器之容量 x 解析度

B式表格

測試容量 x 解析度
型號	gf.cm	Kgf.mm	N.mm	N.cm	N.m	lbf.in	ozf.in	lbf.ft
MR50-10Z	700 x 0.5	7 x 0.005	70 x 0..05	7 x 0.005	-	-	10 x 0.005	-
MR50-20Z	1,400 x 1	14 x 0.01	140 x 0.1	14 x 0.01	-	-	20 x 0.01	-
MR50-50Z	3,600 x 2	36 x 0.02	350 x 0.2	35 x 0.02	-	-	50 x 0.02	-
MR50-12	-	-	-	135 x 0.1	1.35 x 0.001	12 x 0.005	192 x 0.1	1 x 0.0005
MR50-50	-	-	-	570 x 0.5	5.7 x 0.005	50 x 0.02	800 x 0.5	4 x 0.002
MR50-100	-	-	-	1,150 x 1	11.5 x 0.01	100 x 0.05	1,600 x 1	8 x 0.005

3i型號顯示器 : 扭力傳感器之容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf.mm	N.cm	lbf.in	ozf.in
MR50-10Z	7 x 0.005	7 x 0.005	-	10 x 0.01
MR50-20Z	14 x 0.01	14 x 0.01	-	20 x 0.02
MR50-50Z	36 x 0.05	36 x 0.05	-	50 x 0.05
MR50-12	-	135 x 0.1	12 x 0.01	192 x 0.2
MR50-50	-	570 x 0.5	50 x 0.05	800 x 1
MR50-200	-	1,150 x 1	100 x 0.1	1,600 x 2

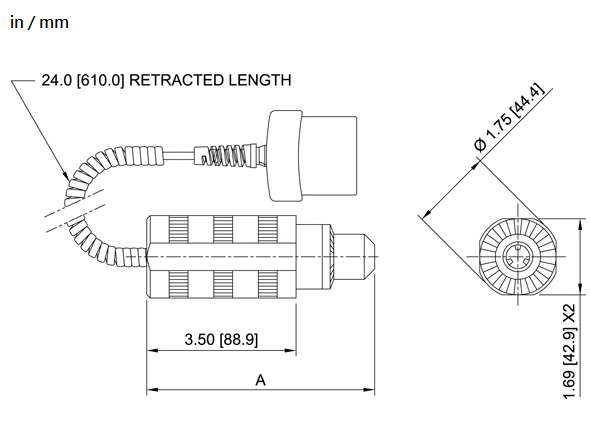

外觀尺寸

B式表格

型號	A	夾頭夾持範圍
MR50-10Z	4.82 / 122.4	0.062 ~ 0.375 / 1.6 ~ 9.5
MR50-20Z
MR50-50Z
MR50-12	5.19 / 131.8	0.078 ~ 0.5 / 2.0 ~ 12.7
MR50-50
MR50-100

訂購訊息

訂購資訊

型號	測試容量
MR50-10Z	扭力傳感器 : 700 gf.cm / 7 kgf.mm / 70 N.mm / 7 N.cm / 10 ozf.in
MR50-20Z	扭力傳感器 : 1,400 gf.cm / 14 kgf.mm / 140 N.mm / 14 N.cm / 20 ozf.in
MR50-50Z	扭力傳感器 : 3,600 gf.cm / 36 kgf.mm / 350 N.mm / 35 N.cm / 50 ozf.in
MR50-12	扭力傳感器 : 135 N.cm / 1.35 N.m / 12 lbf.in / 1 lbf.ft / 192 ozf.in
MR50-50	扭力傳感器 : 570 N.cm / 5.7 N.m / 50 lbf.in / 4 lbf.ft / 800 ozf.in
MR50-100	扭力傳感器 : 1,150 N.cm / 11.5 N.m / 100 lbf.in / 8 lbf.ft / 1,600 ozf.in
AC1007	桌面式支架 : R50系列扭力傳感器用安裝套件。
