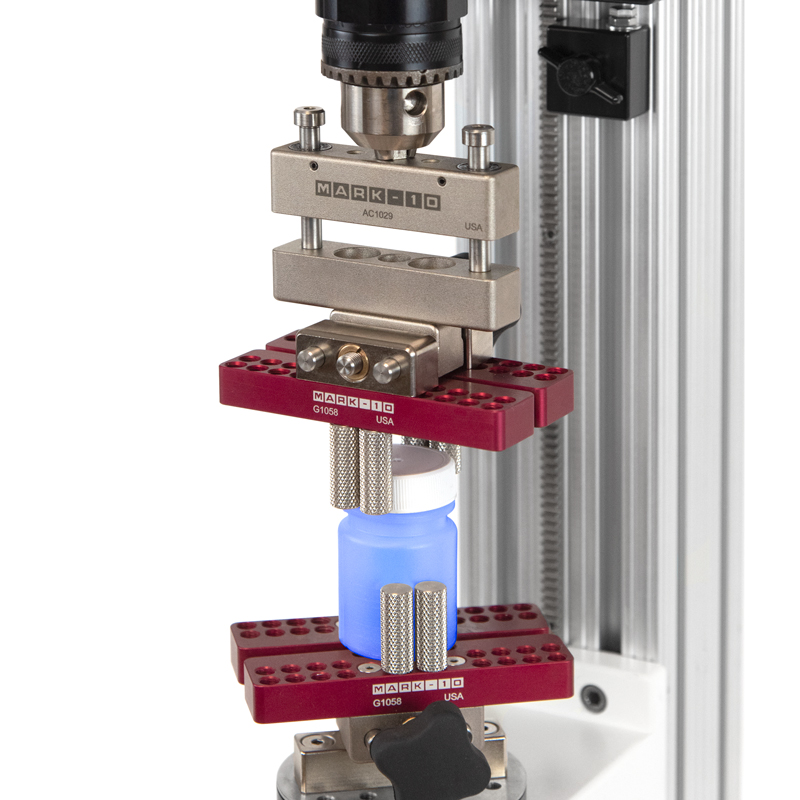

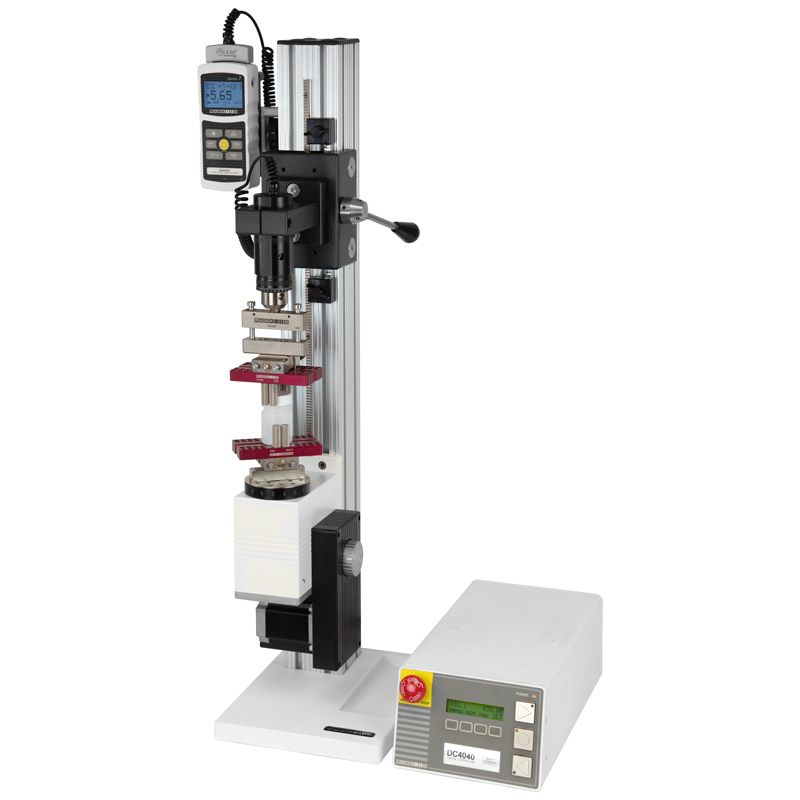

1. TSTM-DC立式電動扭力試驗機，配置 5i力量/扭矩顯示器、R50系列扭矩傳感器 和夾具，應用於瓶蓋拴緊扭力之測試範例。 |
 |

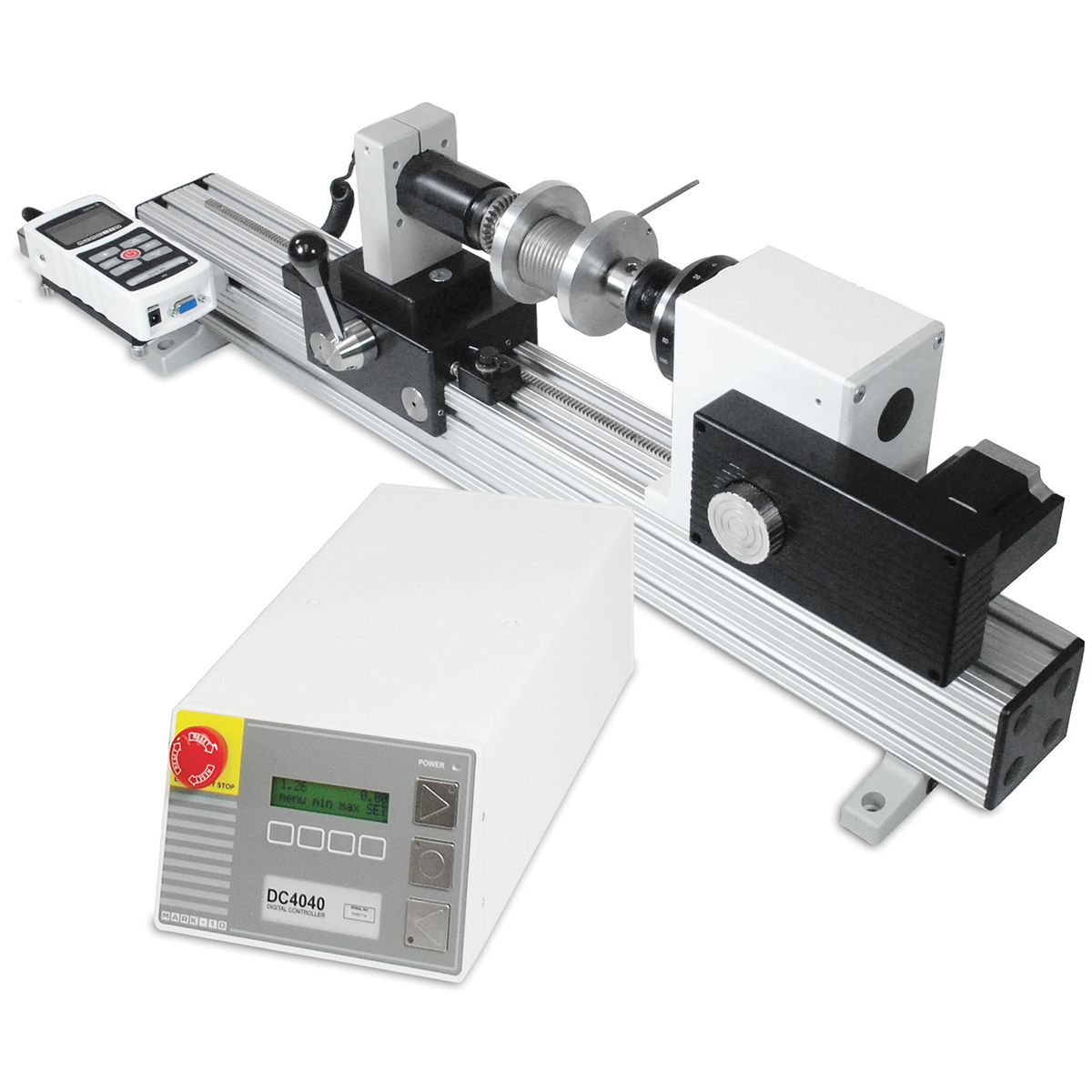

2. TSTMH-DC 臥式電動扭力測試機，被配置用於扭力彈簧之測試範例。 |
 |
3. TSTM-DC 立式電動扭力試驗機可選配的 軸向補償器：允許受測樣品在扭矩測試期間垂直作動。 |
 |

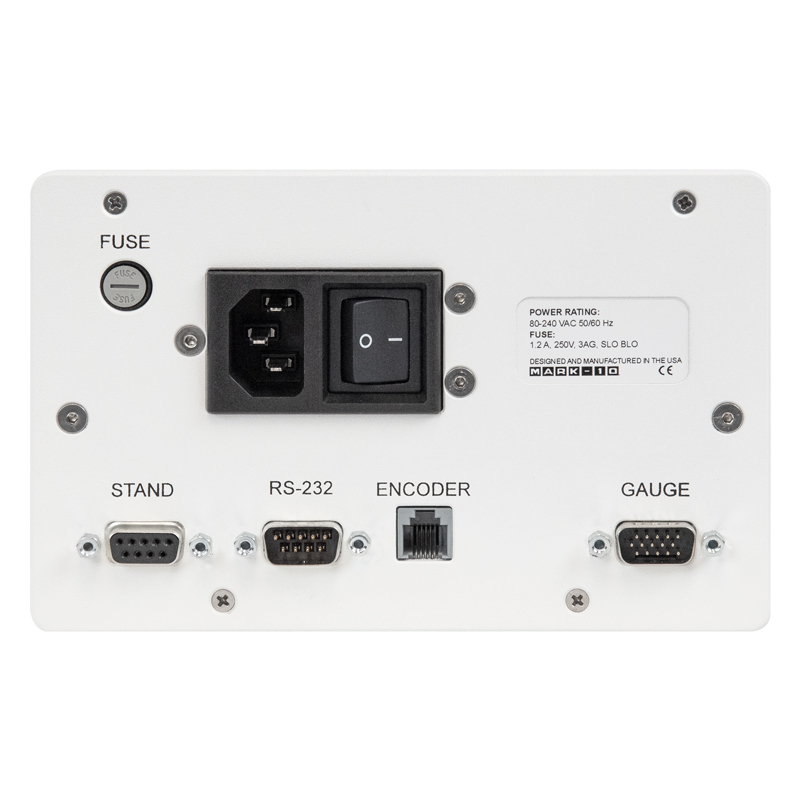

4. 提供各種連接埠用於控制器與測試機構、顯示器和PC之間的連接。 |
 |

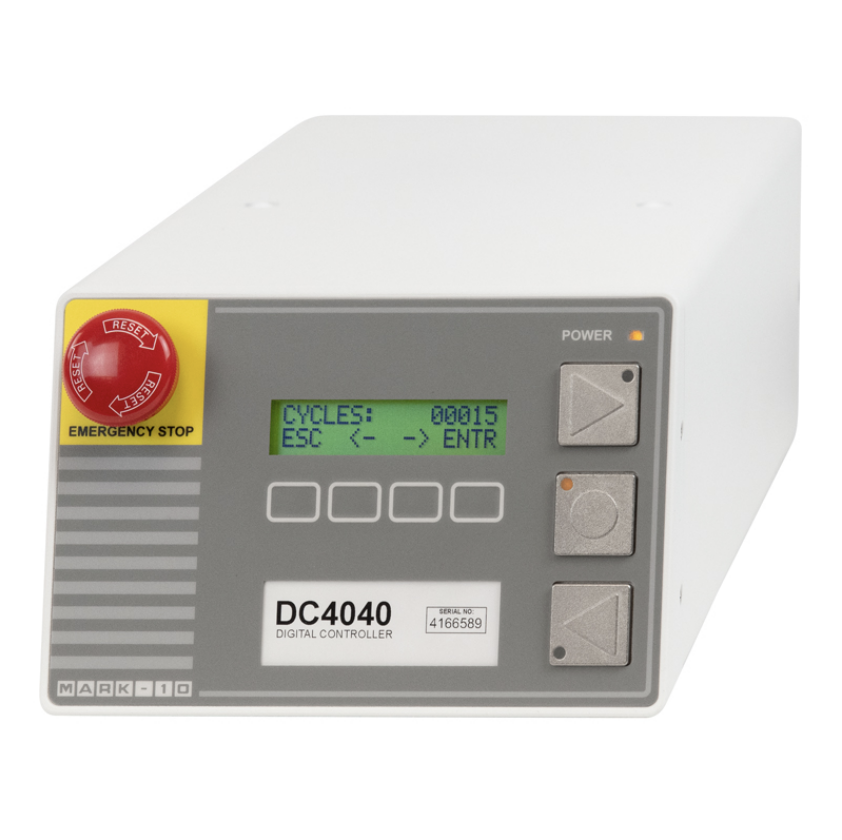

5. TSTM-DC 電動扭力試驗機的DC控制器可以與測試機構保持一段距離，為獨特的測試組合於安裝配置時提供便利性，同時也可為某些危險應用時提供額外的安全性。提供專用的 CW/正轉、CCW/逆轉、停止和緊急停止按鈕，以及可變參數功能鍵以存取並配置測試台的測試模式。 |
 |

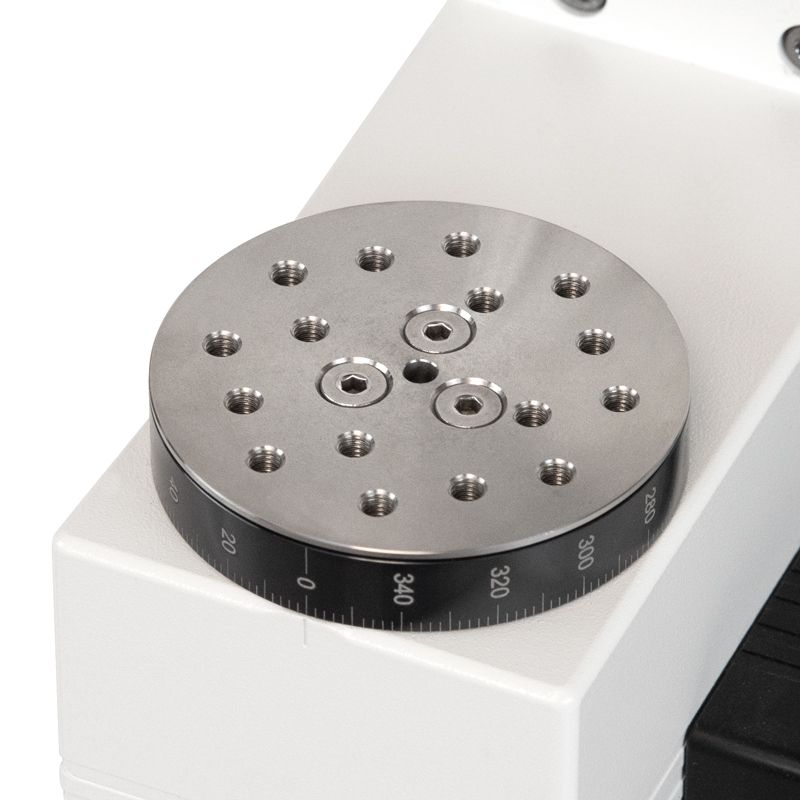

6. TSTM-DC立式電動扭力試驗機的旋轉安裝載板，附有用於配件和夾具安裝的矩陣式螺紋孔位。 |
■ 最大負載 :
標準 : 115 Kgf.cm / 11.5 N.m / 100 lbf.in
選購 : 220 Kgf.cm / 22.0 N.m / 200 lbf.in
■ 可編程的旋轉角度極限值 :
以角度值或轉數值進行旋轉角度極限值的編程 : TSTM-DC 測試機可在編程的上、下限角度極限值之間停止或循環作動。
■ 數位式角度顯示器 :
旋轉行程以度數或轉數表示，角度的數值可經由 RS-232 輸出。
■ 角度刻度盤之解析度 : 2°
■ CW / 正轉 和 CCW / 逆轉的測試速度 :
個別地配置 CW/正轉 和 CCW/逆轉 方向的旋轉速度。
■ 可選擇速度單位別 : RPM 和 °/ s
■ 過載保護 :
在達到使用者定義的最大標稱值之編程百分比時，啟動保護扭矩傳感器免於過載的動作（需搭配 5i 或 7i 力量/扭矩顯示器和 AC1108 多功能電纜）。
■ 自動返回原點 :
扭力測試台旋轉到角度極限點或扭矩值設定點時停止，然後以全速返回到反向的角度極限點或扭矩值設定點（需搭配 5i 或 7i 力量/扭矩顯示器和 AC1108 多功能電纜 )。
■ 循環次數/停留時間 :
扭力試驗機在角度極限點或扭矩值設定點之間來回作動，最多可配置 99,999 個循環次數。到達可編程停留時間的上、下極限值 ( 可個別設置 ) 允許設置長達 10,000 秒。CW/正轉、CCW/ 逆轉的速度也可以個別編程。
■ 可編程按鍵功能 :
可編程 CW/正轉 和 CCW/逆轉 按鍵的功能 – 連續作動、瞬間作動或自動。
■ 電腦控制 :
提供一個 RS-232 與 PC 通訊埠、及一個命令集，允許從 PC 端透過使用者所定義的應用程序控制測試台。
PC 控制需要以下相關配備：
- 5i 或 7i 力量/扭力顯示器。
- AC1104 序列訊號線。
- AC1108 多功能電纜。
■ 密碼保護 :
防止未經授權的更改測試參數。
| 型號 | TSTM ( H )-DC | TSTM ( H )-DC-1 | TSTM ( H )-DC-2 |
| 測試容量 | 115 Kgf.cm / 11.5 N.m / 100 lbf.in | 220 Kgf.cm / 22.0 N.m / 200 lbf.in 1 | 115 Kgf.cm / 11.5 N.m / 100 lbf.in |
| 測試速度 | 0.01 – 15 RPM / 0.05 – 90°/s | 0.01 – 15 RPM / 0.05 – 90°/s | 0.04 – 60 RPM / 0.2 – 360°/s 2 |
| 速度精確度 | 原廠設定 : ± 0.2% | ||
| 帶負載時的速度變化 | ± 0％（步進馬達驅動） | ||
| 旋轉精確度 | ±0.7° / 旋轉的行程準確度 | ||
| 角度解析度 | 0.1° | ||
| 旋轉重複性 | 0.1° | ||

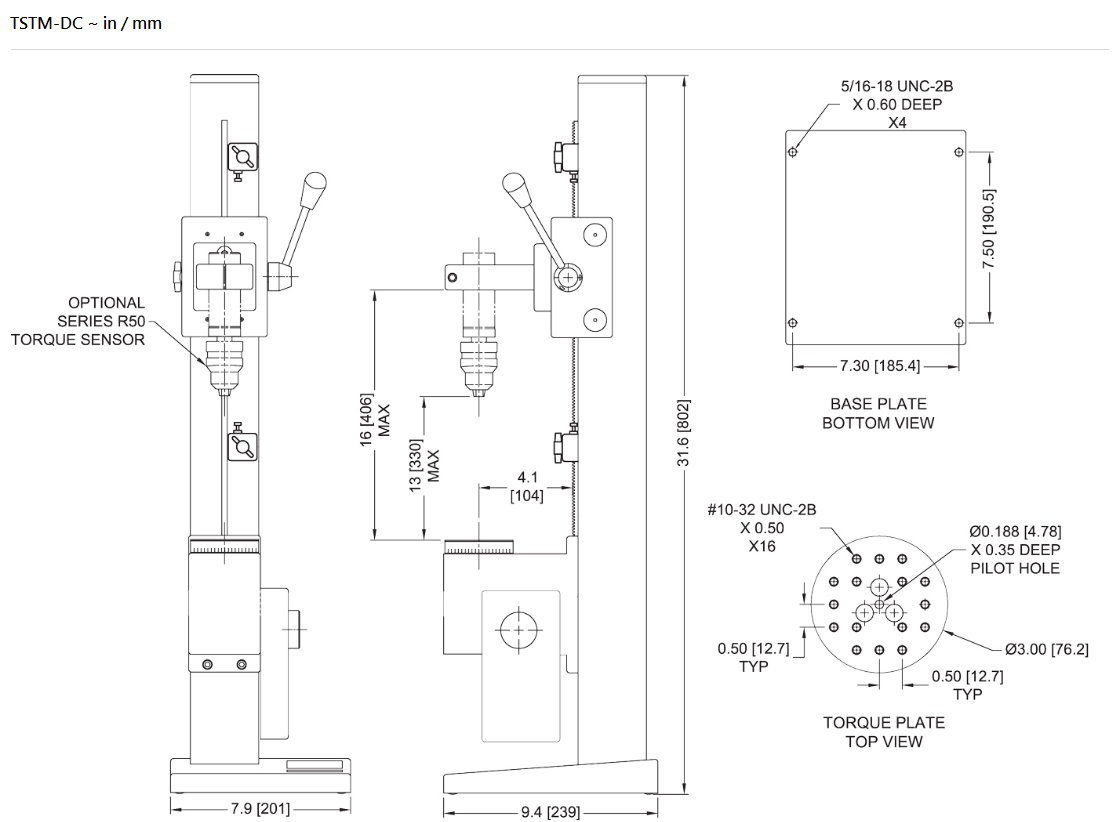

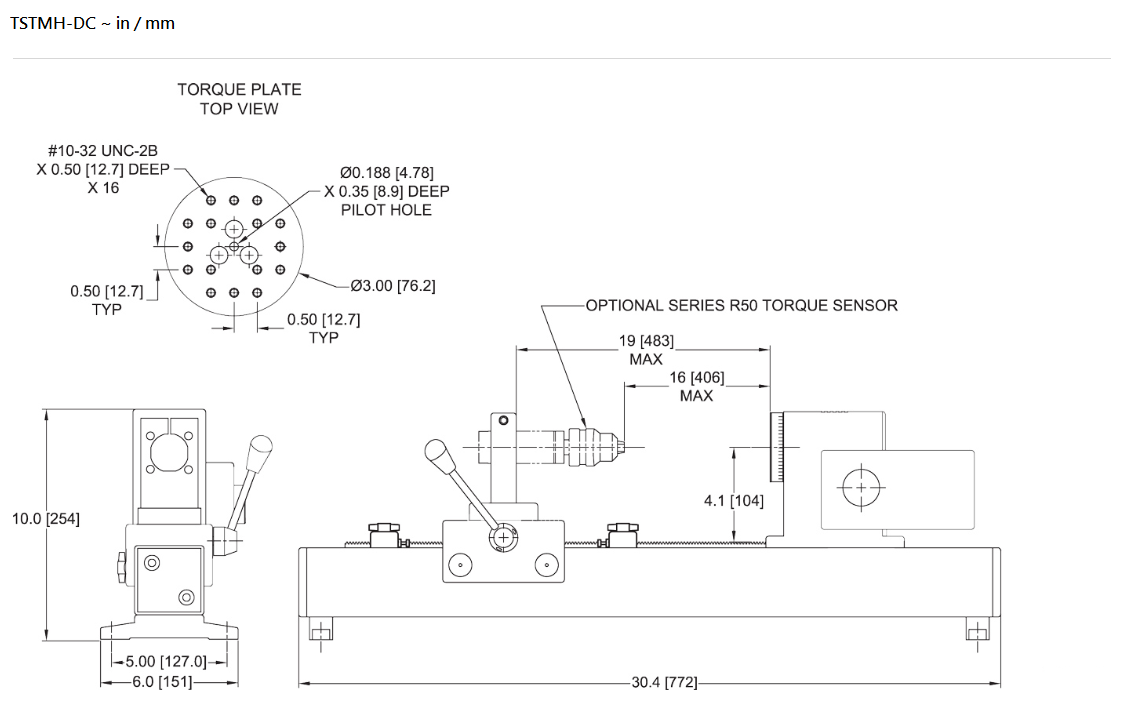

| 測試台深度 | 104 mm / 4.1 in | ||
| 定位塊行程 | 394 mm / 15.5 in | ||
| 滑動塊速率 | 26.6 mm / 1.047 in ( 拉桿旋轉一圈 ) | ||
| 使用電源 | 80 - 250 VAC | ||
備註
到達一特定轉速時會有最大扭力，之後隨著轉速增加扭力開始遞減 :
1. 轉速 7.5 RPM 時最大扭矩為 = 220 Kgf.cm / 22 N.m / 200 lbf.in ; 15 RPM 時最大扭矩遞減為 = 115 Kgf.cm / 11.5 N.m / 100 lbf.in
2. 轉速 60 RPM 時最大轉矩為 = 28 Kgf.cm / 2.8 N.m / 25 lbf.in ; 15 RPM 時最大扭矩遞增為 = 115 Kgf.cm / 11.5 N.m / 100 lbf.in
左圖右文表格
 |

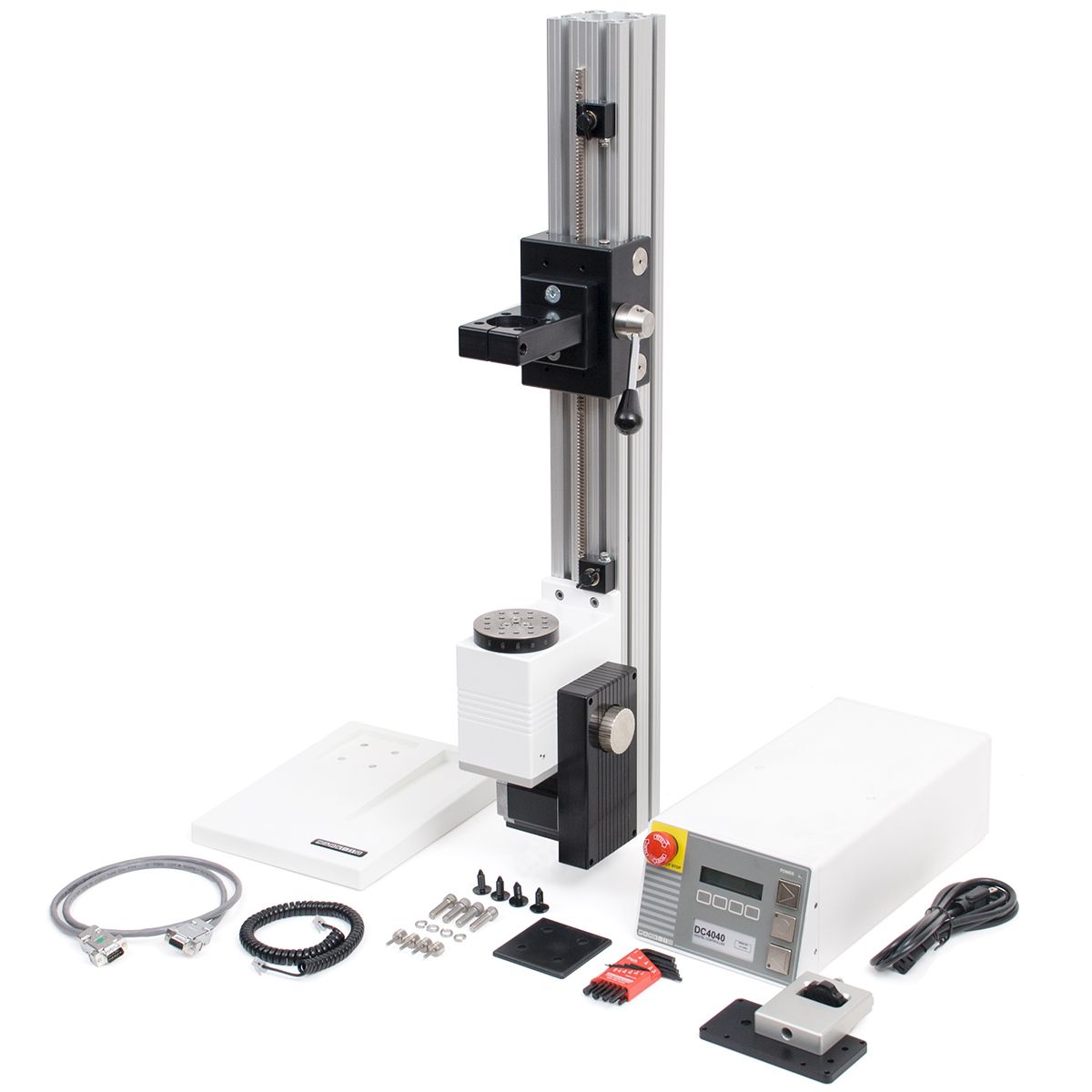

TSTM-DC 及 TSTMH-DC 測試台如圖所示運送，並包括以下配件 ~ (1) DC 控制器 |
左圖右文表格
 |

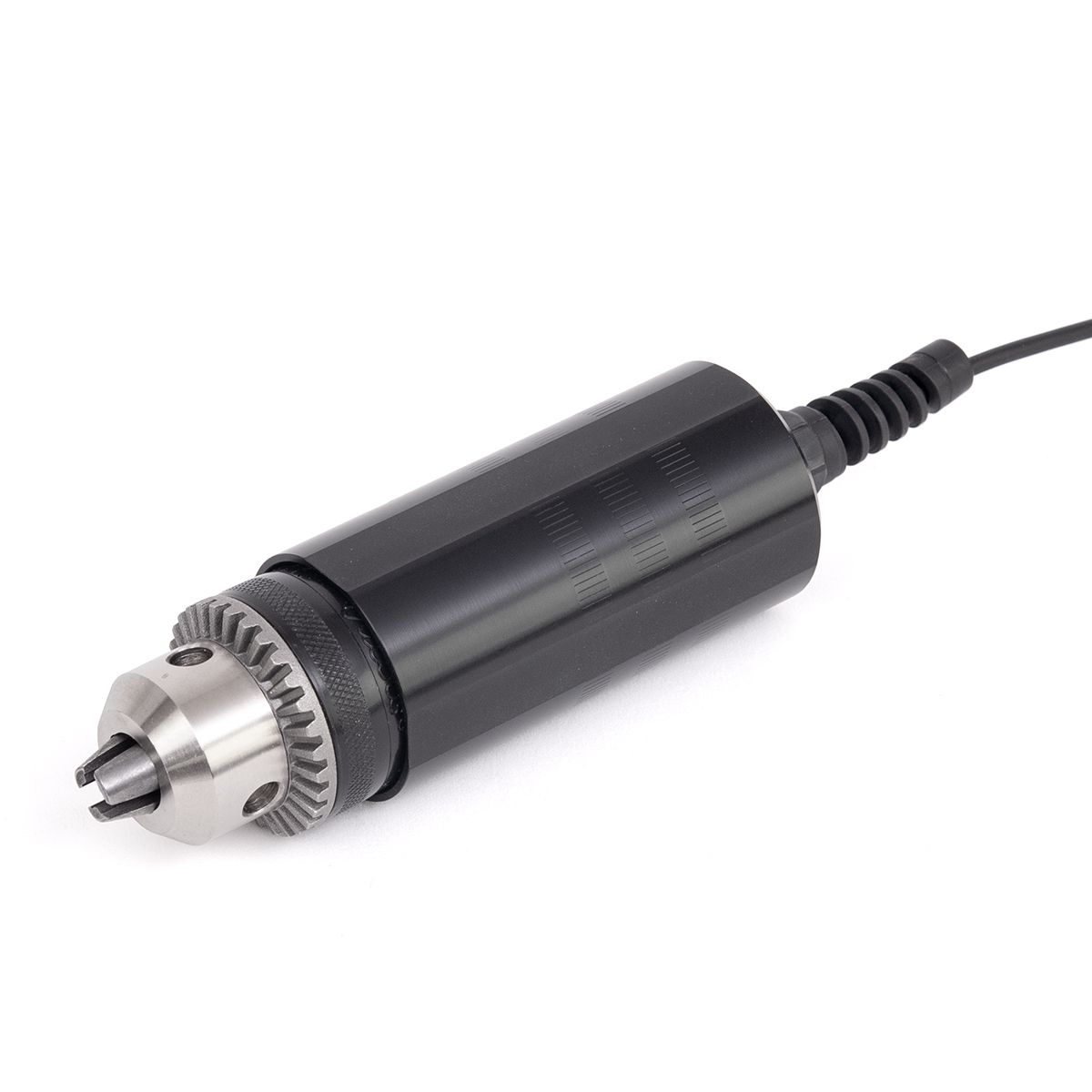

1. R50 系列扭矩傳感器 直接安裝於 TSTM-DC 扭力測試台上，6 個容量供選擇 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in |
 |

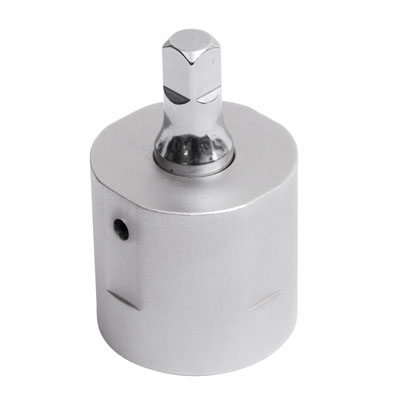

測試容量 : 22 N.m / 200 lbf.in，配置於 TSTM-DC 扭力測試台時須搭配 AC1016 / 安裝套件。 |
 |

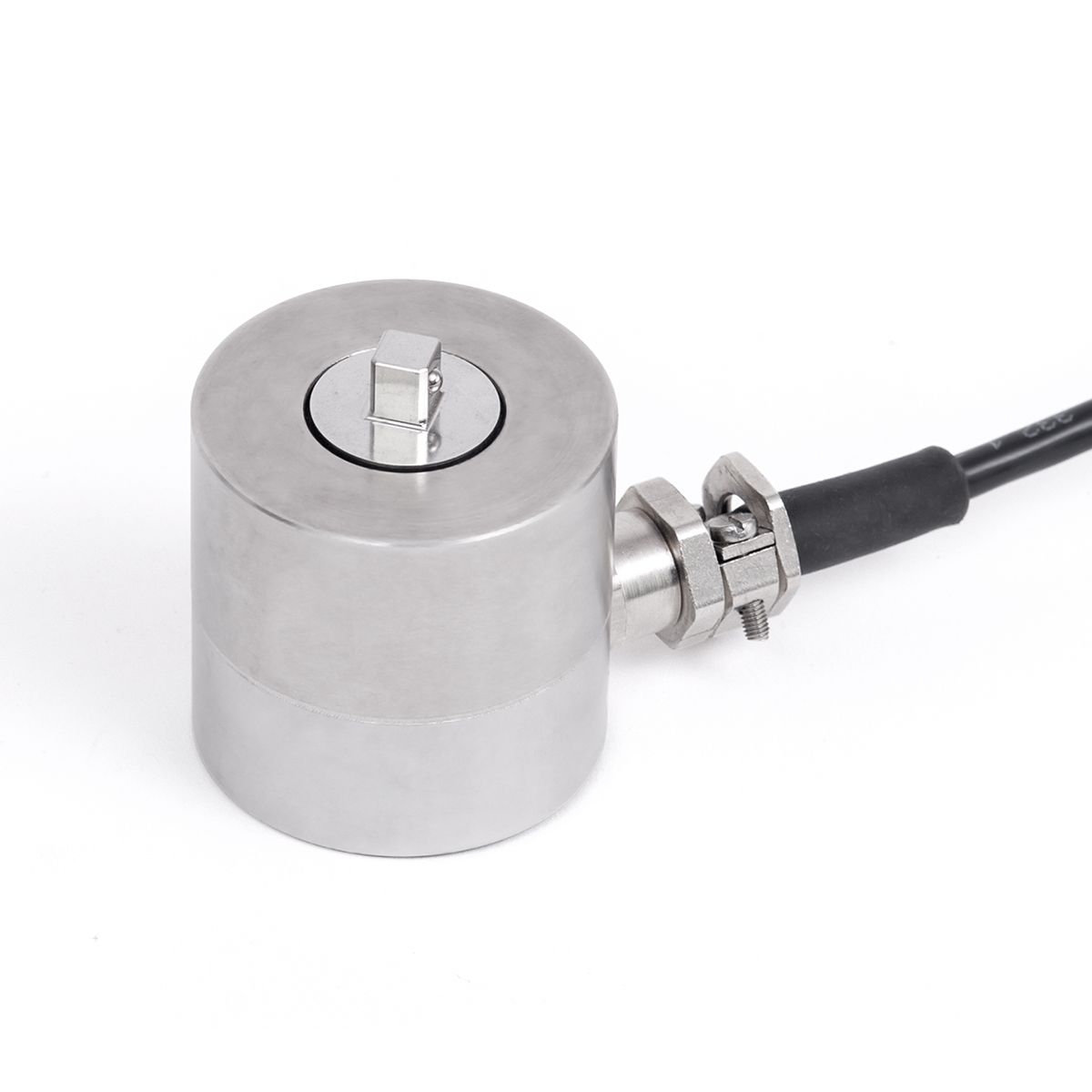

將 MR55-200 扭矩傳感器安裝於 TSTM-DC 扭力測試台。 |
 |

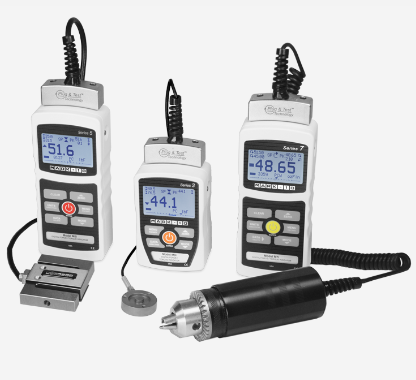

4. 力量/扭矩顯示器 顯示傳感器所測量之扭矩值， 從幾個型號中選擇適當的規格。 |
 |

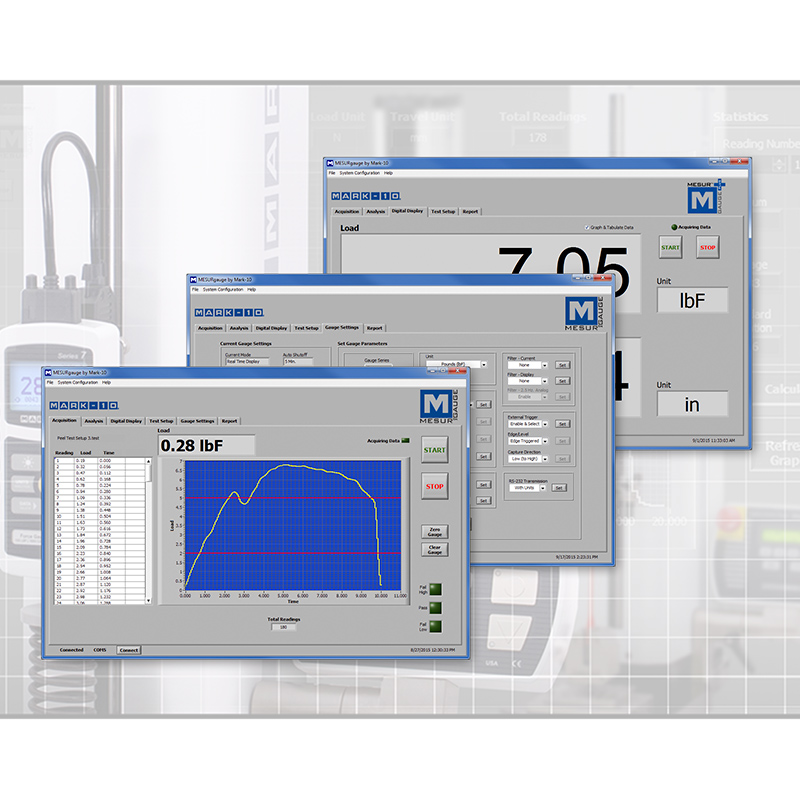

5. MESUR gauge® 分析軟體 ( 15-1004 ) 繪製扭力與時間或扭力與角度的圖表，計算統計後導出至 Excel …等。 |
 |
6. AC1108 / 多功能電纜 : 顯示器 → 控制器 將力量/扭矩顯示器連接到控制器 : 該單一電纜用於傳輸設定值、過載信號和扭矩數據。 |
 |

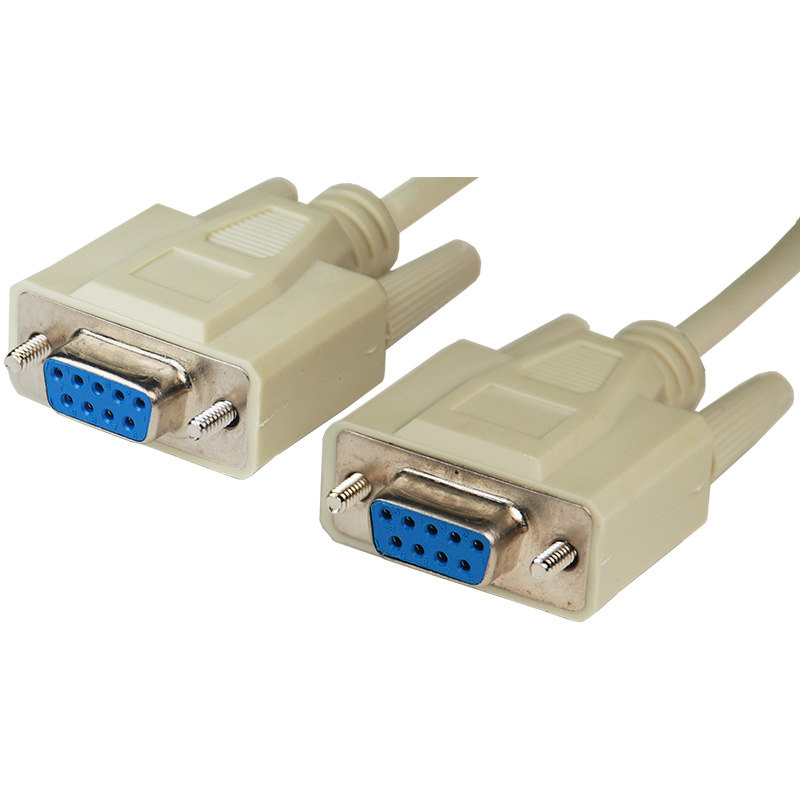

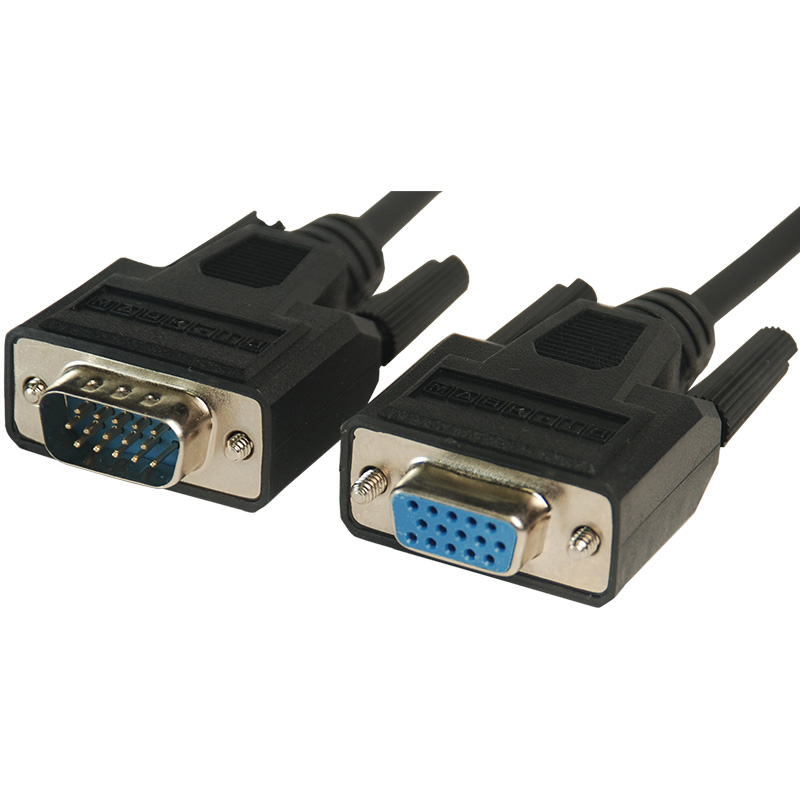

7. AC1104 / 序列訊號線 : 控制器 → PC 與 PC通信 : 進行數據輸出與 PC 控制。 |
 |

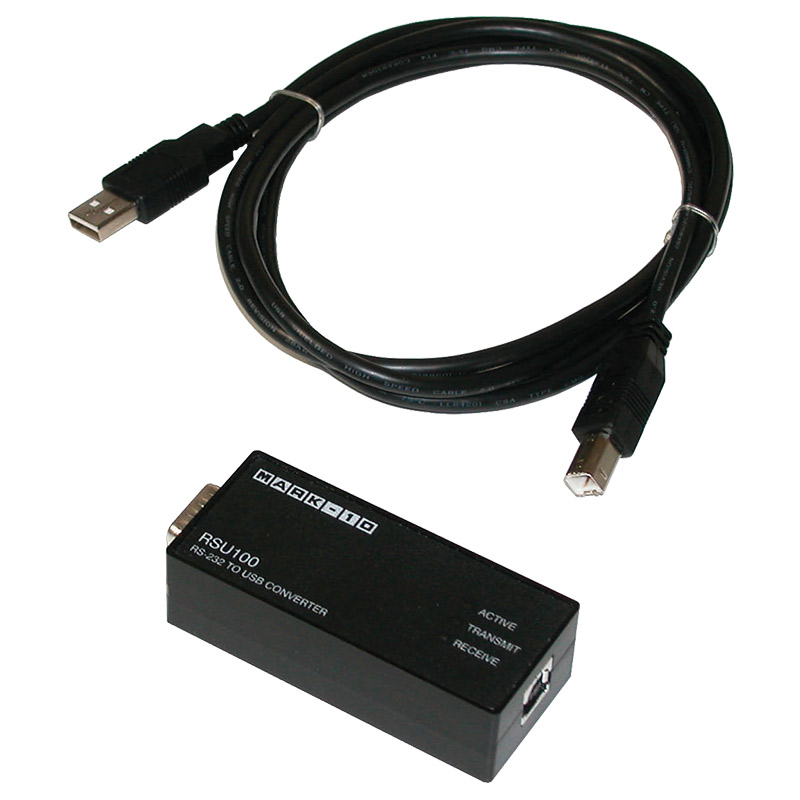

8. RUS100 / 通信轉接器 : RS-232 → USB 轉換器 將 RS-232 信號轉換為 USB 信號輸出。 |
 |

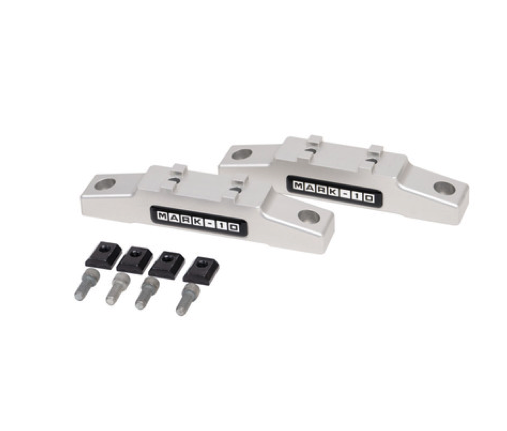

9. TSF002 / 臥式安裝套件 一對安裝腳架，可裝置於測試台的機柱，替代原有底座。 |
 |
10. 機柱延伸架 增加測試樣品的高度使用空間，有三種高度可供選購 : 305 mm / 12 in、610 mm / 24 in 及 1,065 mm / 42 in。 備註：機柱延伸架無法增加測試行程。 |
 |
11. AC1029 / 軸向補償器 允許螺絲緊固件、瓶蓋類之受測樣品在扭力測試期間進行軸向移動。 |
 |

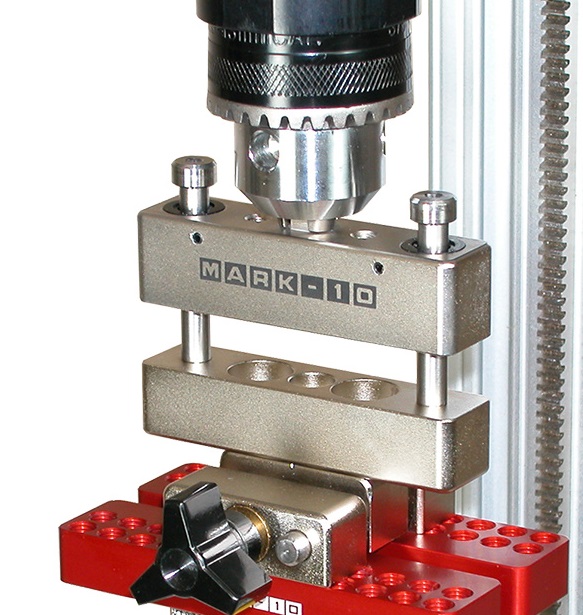

12. 使用範圍廣泛的 附件和夾具。 |
訂購資訊
| 型號 | 描述 |
|---|---|
| TSTM-DC | 立式電動測試台 : 測試容量 115 Kgf.cm / 11.5 N.m / 100 lbf.in、15 RPM ( 最大轉速 )。 |
| TSTMH-DC | 臥式電動測試台 : 測試容量 115 Kgf.cm / 11.5 N.m / 100 lbf.in、15 RPM ( 最大轉速 )。 |
| TSTM-DC-1 | 立式電動測試台 : 測試容量 220 Kgf.cm / 22.0 N.m / 200 lbf.in、15 RPM ( 最大轉速 )。 |
| TSTMH-DC-1 | 臥式電動測試台 : 測試容量 220 Kgf.cm / 22.0 N.m / 200 lbf.in、15 RPM ( 最大轉速 )。 |
| TSTM-DC-2 | 立式電動測試台 : 測試容量 115 Kgf.cm / 11.5 N.m / 100 lbf.in、60 RPM ( 最大轉速 )。 |
| TSTMH-DC-2 | 臥式電動測試台 : 測試容量 115 Kgf.cm / 11.5 N.m / 100 lbf.in、60 RPM ( 最大轉速 )。 |
| AC1016 | 轉接器 : 將 MR55-200 扭力型傳感器安裝至測試台。 |
| AC1104 | 序列訊號線 : 測試台控制器 → PC。 |
| AC1108 | 多功能電纜 : 7i、5i 力量/扭矩顯示器 → 測試台控制器。 |
| RSU100 | 訊號轉換器 : RS-232 → USB。 |
| TSF002 | 臥式安裝套件。 |
| SP-2736-12 | 機柱延伸架 : 305 mm / 12 in。 |
| SP-2736-24 | 機柱延伸架 : 610 mm / 24 in。 |
| SP-2736-42 | 機柱延伸架 : 1,065 mm / 42 in。 |
