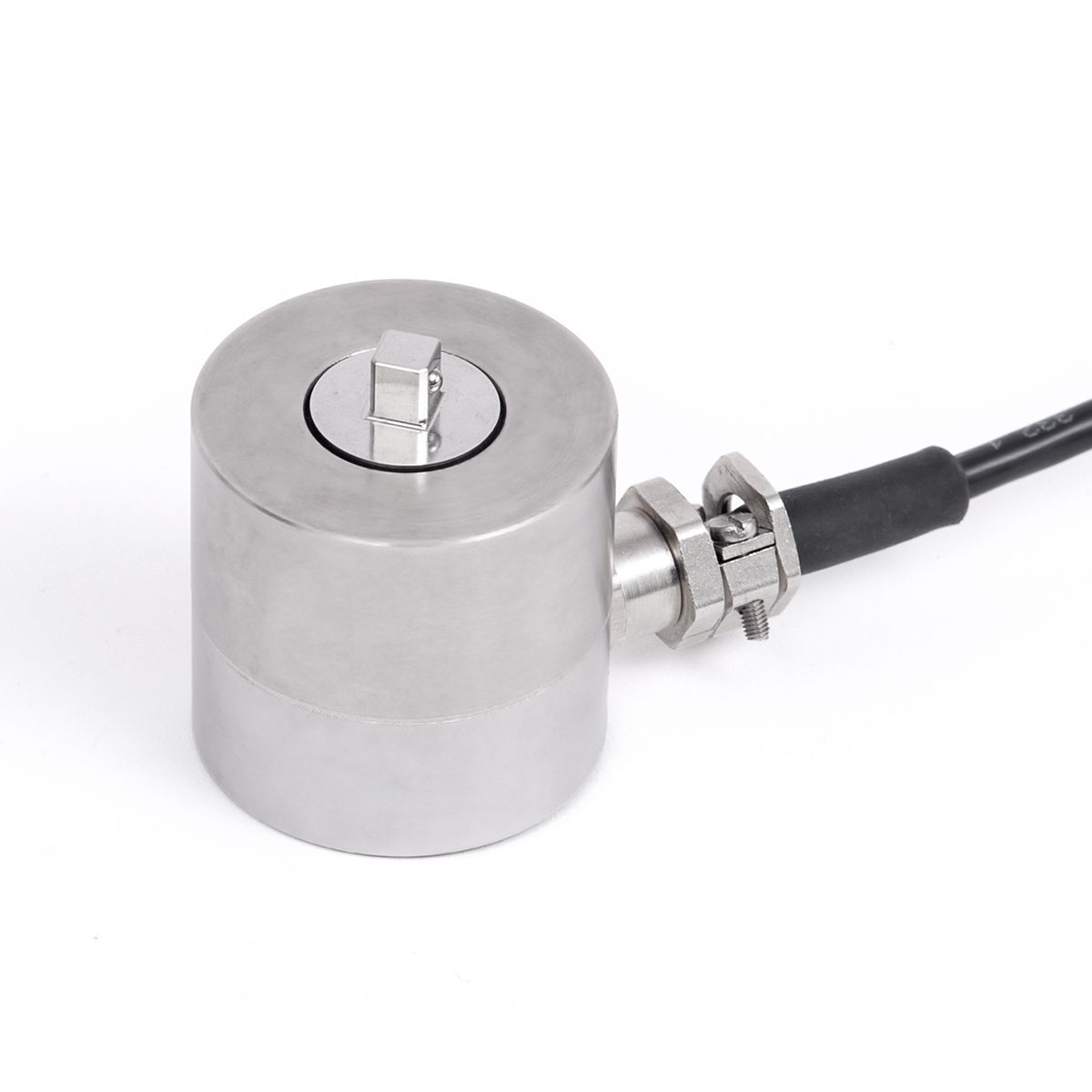

1. MR55 系列扭矩傳感器俯視圖，機構兩端分別提供凸/凹式方型傳動檢測軸。 |
 |

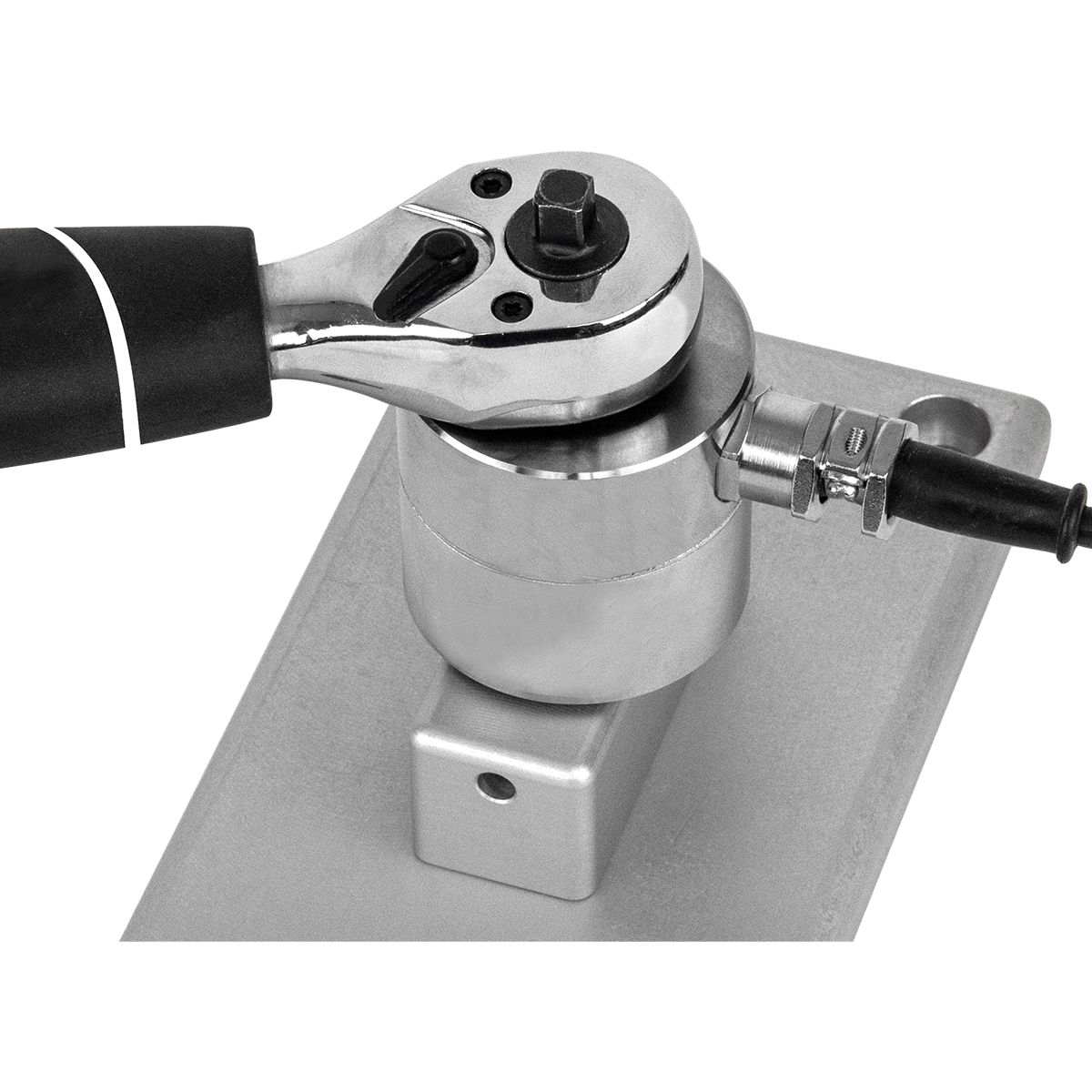

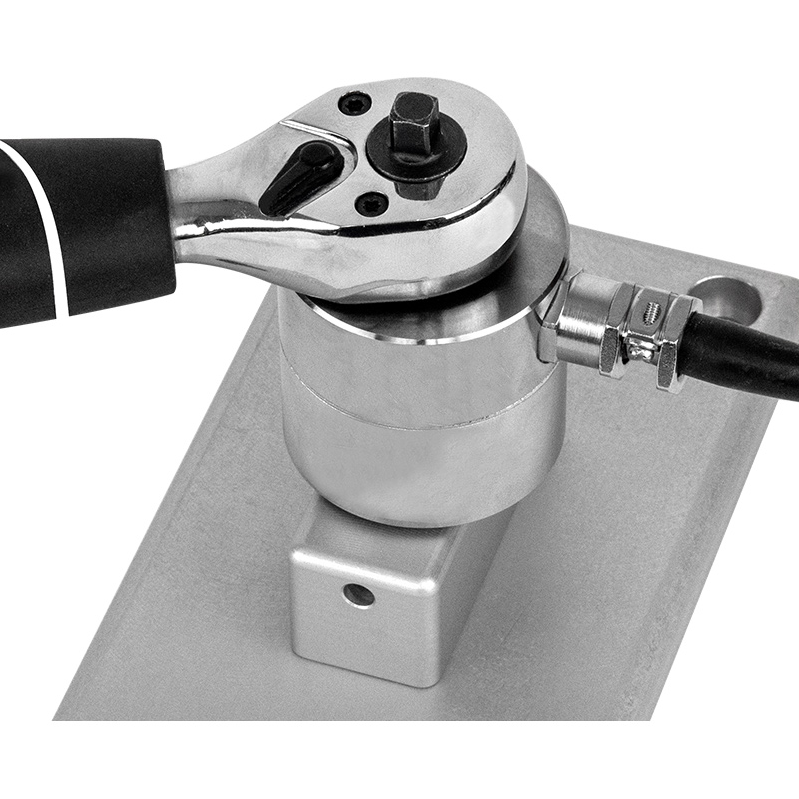

2. MR55 扭矩傳感器使用選配的AC1010/桌面安裝套件，應用於扭力扳手的校準。 |
 |

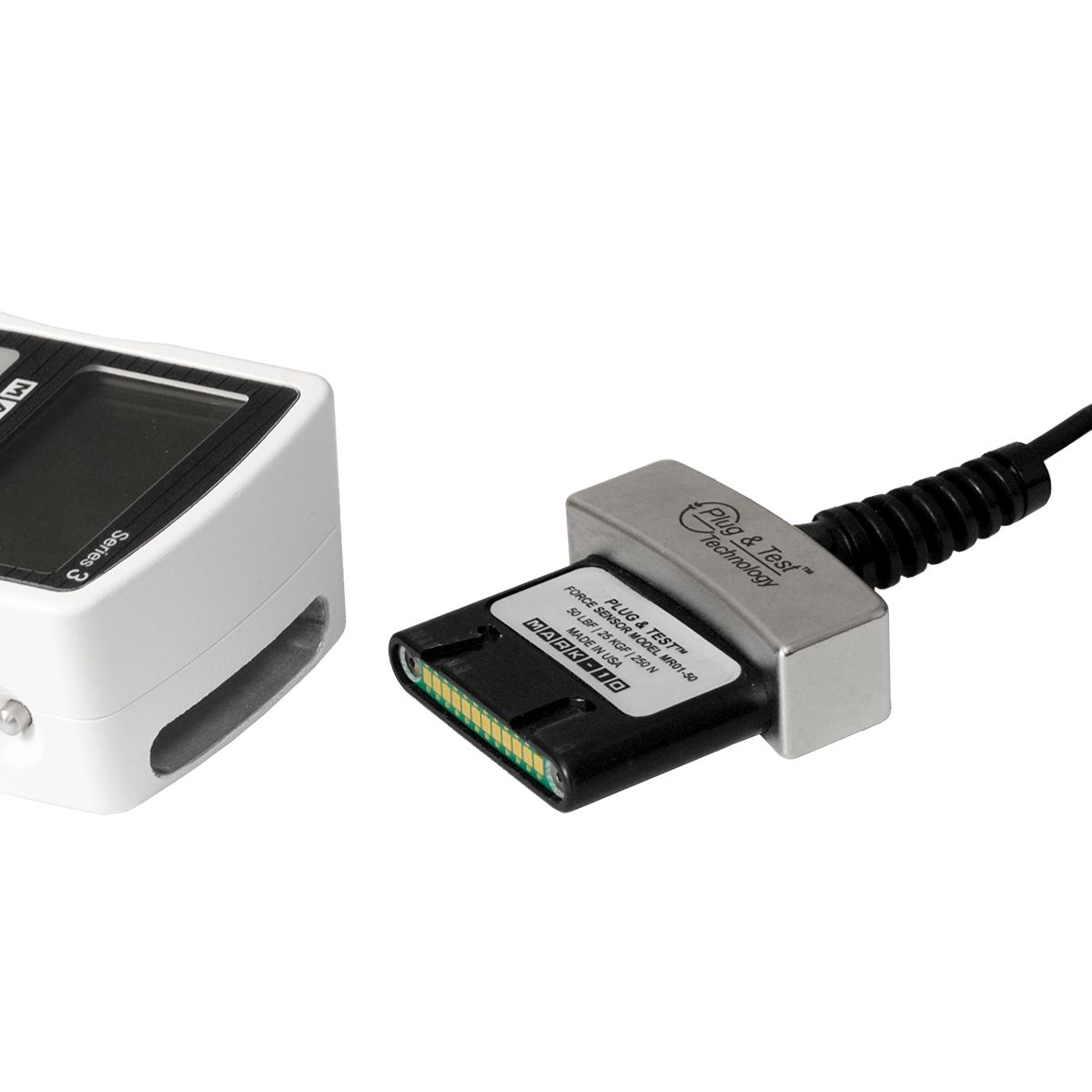

3. 採用獨有的 Plug ＆ Test®/即插即測試 技術，允許 Mark-10 顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能連接器中。 |
 |

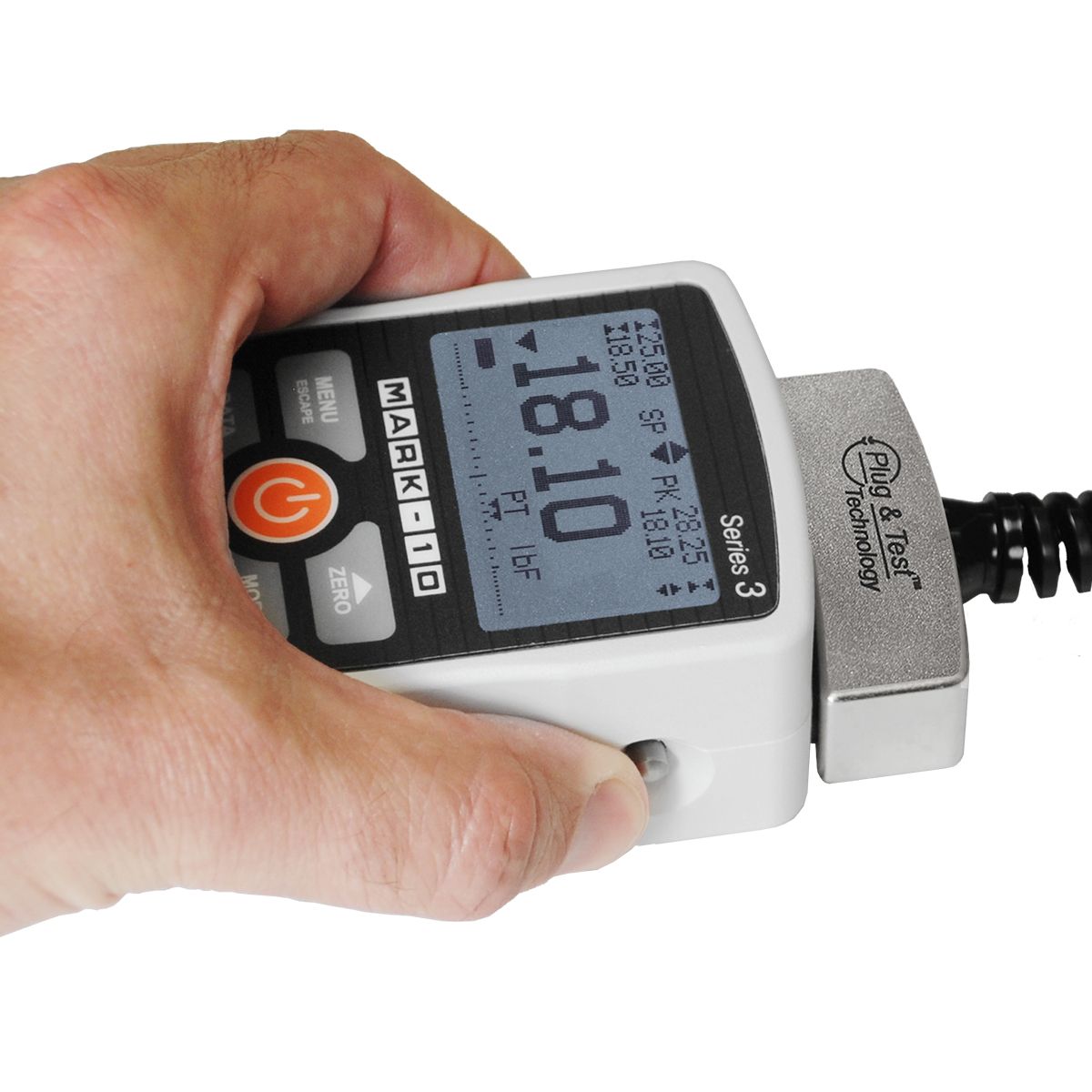

4. 當完全插入時，Plug ＆ Test® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。 |
■ Plug & Test® /即插即測試 系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 堅固的圓柱型設計。
■ 機構兩端分別提供凸/凹式方型傳動檢測軸。
■ 不銹鋼和鋁質結構。
■ 可用於扭矩工具/扳手類的校準或作為扭矩測試系統的組件。
■ 附精度檢驗報告 / NIST溯源證書。
■ 精確度 : ± 0.6% F.S ( 最大標稱值 ) + 顯示器
■ 重量 : MR55-20 ~ MR55-1000 ( 0.6 kg )
MR55-5000 ( 0.9 kg )
B式表格
| 測試容量 x 解析度 | ||||||
|---|---|---|---|---|---|---|
| 型號 | Kgf.mm | N.cm | N.m | lbf.in | lbf.ft | ozf.in |
| MR55-20 | - | 220 x 0.2 | 2 x 0.002 | 20 x 0.02 | 1.5 x 0.002 | 320 x 0.2 |
| MR55-50 | - | 570 x 0.5 | 5.7 x 0.005 | 50 x 0.05 | 4 x 0.005 | 800 x 0.5 |
| MR55-100 | - | 1,150 x 1 | 11.5 x 0.01 | 100 x 0.1 | 8 x 0.01 | 1,600 x 1 |
| MR55-200 | 2,300 x 2 | 2,200 x 2 | 22 x 0.02 | 200 x 0.2 | 16 x 0.02 | - |
| MR55-400 | 4,600 x 5 | 4,500 x 5 | 45 x 0.05 | 400 x 0.5 | 32 x 0.05 | - |
| MR55-1000 | 11,500 x 10 | 11,000 x 10 | 110 x 0.1 | 1,000 x 1 | 80 x 0.1 | - |
| MR55-5000 | 55 x 0.05 kgf.m | 55,000 x 50 | 550 x 0.5 | 5,000 x 5 | 400 x 0.5 | - |
B式測試
| 測試容量 x 解析度 | ||||
|---|---|---|---|---|
| 型號 | Kgf.mm | N.cm | lbf.in | ozf.in |
| MR55-20 | - | 220 x 0.2 | 20 x 0.02 | 320 x 0.5 |
| MR55-50 | - | 570 x 0.5 | 50 x 0.05 | 800 x 1 |
| MR55-100 | - | 1,150 x 1 | 100 x 0.1 | 1,600 x 2 |
| MR55-200 | 2,300 x 2 | 2,200 x 2 | 200 x 0.2 | - |
| MR55-400 | 4,600 x 5 | 4,500 x 5 | 400 x 0.5 | - |
| MR55-1000 | 11,500 x 10 | 11,000 x 10 | 1,000 x 1 | - |
| MR55-5000 | 55 x 0.05 kgf.m | 550 x 0.5 N.m | 5,000 x 5 | - |

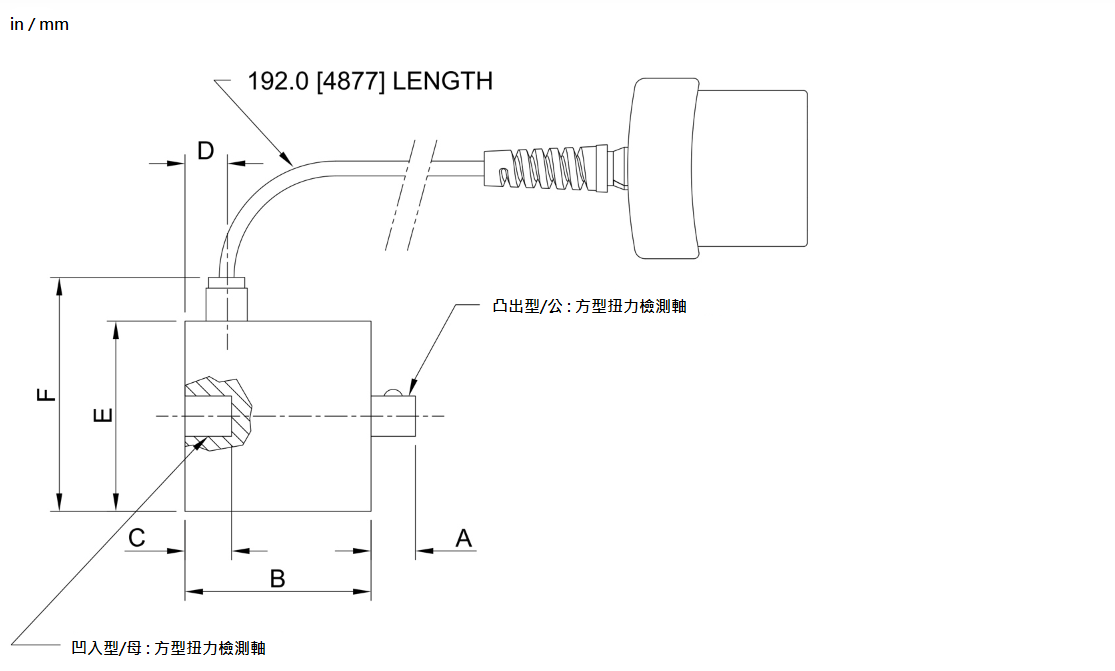

| 型號 | 檢測軸尺寸 | A | B | C | D | ØE | F |
|---|---|---|---|---|---|---|---|
| MR55-20 | 1/4” | 0.30 / 7.5 |
1.73 / 44.0 |
0.32 / 8.0 |
0.39 / 10.0 |
1.77 / 45.0 |
2.32 / 59.0 |
| MR55-50 | |||||||
| MR55-100 | |||||||
| MR55-200 | 3/8" | 0.41 / 10.5 | 0.43 / 11.0 | ||||
| MR55-400 | |||||||
| MR55-1000 | 1/2" | 0.59 / 15.0 | 0.63 / 16.0 | ||||
| MR55-5000 | 3/4" | 0.89 / 22.5 | 2.11 / 53.5 | 0.94 / 24.0 | 0.77 / 19.5 | 2.01 / 51.0 | 2.56 / 65.0 |
| 型號 | 測試容量 |
|---|---|
| MR55-20 | 扭力傳感器 : 220 N.cm / 2 N.m / 20 lbf.in / 1.5 lbf.ft / 320 ozf.in |
| MR55-50 | 扭力傳感器 : 570 N.cm / 5.7 N.m / 50 lbf.in / 4 lbf.ft / 800 ozf.in |
| MR55-100 | 扭力傳感器 : 1,150 N.cm / 11.5 N.m / 100 lbf.in / 8 lbf.ft / 1,600 ozf.in |
| MR55-200 | 扭力傳感器 : 2,300 Kgf.mm / 2,200 N.cm / 22 N.m / 200 lbf.in / 16 lbf.ft |
| MR55-400 | 扭力傳感器 : 4,600 Kgf.mm / 4,500 N.cm / 45 N.m / 400 lbf.in / 32 lbf.ft |
| MR55-1000 | 扭力傳感器 : 11,500 Kgf.mm / 11,000 N.cm / 110 N.m / 1,000 lbf.in / 80 lbf.ft |
| MR55-5000 | 扭力傳感器 : 55 Kgf.m / 55,000 N.cm / 550 N.m / 5,000 lbf.in / 400 lbf.ft |
| AC1010 | 桌面式支架 : MR55-200 / MR55-400 扭力傳感器用安裝套件。 |
