MARK-10 | Ｍ7i型力量及扭力顯示器 | 推拉力計｜拉壓力計 | 測力計 | 相容多種傳感器｜誌成貿易股份有限公司

MARK-10 | Ｍ7i型力量及扭力顯示器｜相容多種傳感器｜扭力計 | 扭力測試機｜誌成貿易股份有限公司

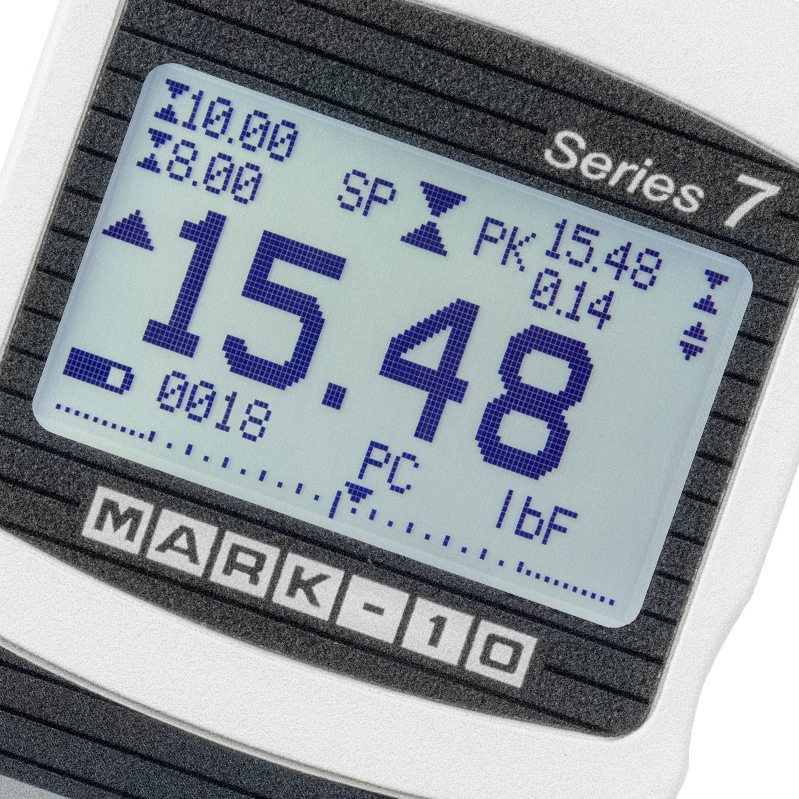

MARK-10 | M7i 型顯示器的背光顯示器具有大且容易讀取的數字、峰值讀數、設定點指示器、類比式的負載條狀圖。

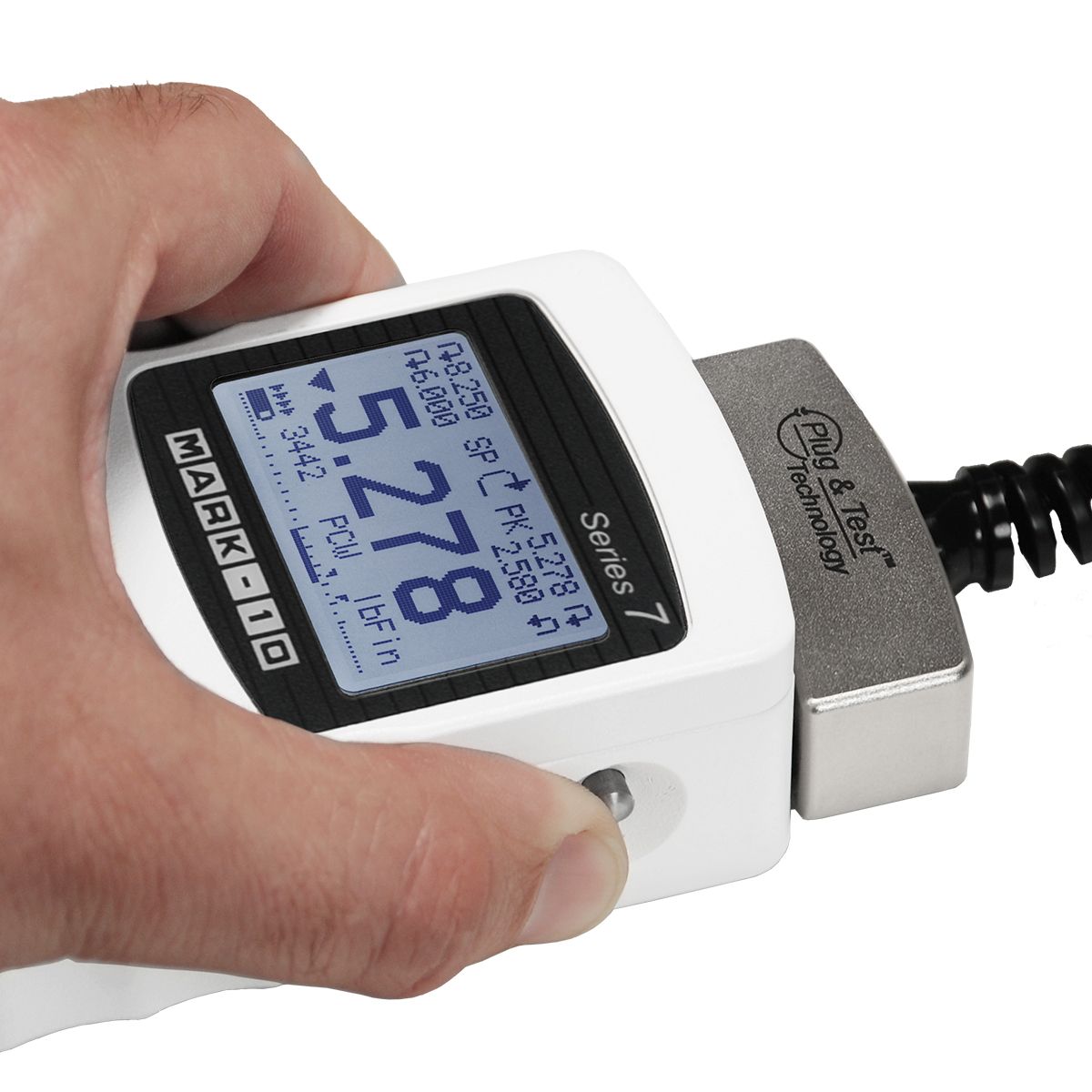

MARK-10 | Ｍ7i型力量及扭力顯示器 : 當完全插入時，Plug ＆ Test® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。

MARK-10 | M7i 型顯示器採用獨有的 Plug ＆ Test®/即插即測試技術，允許Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中，傳感器另售。

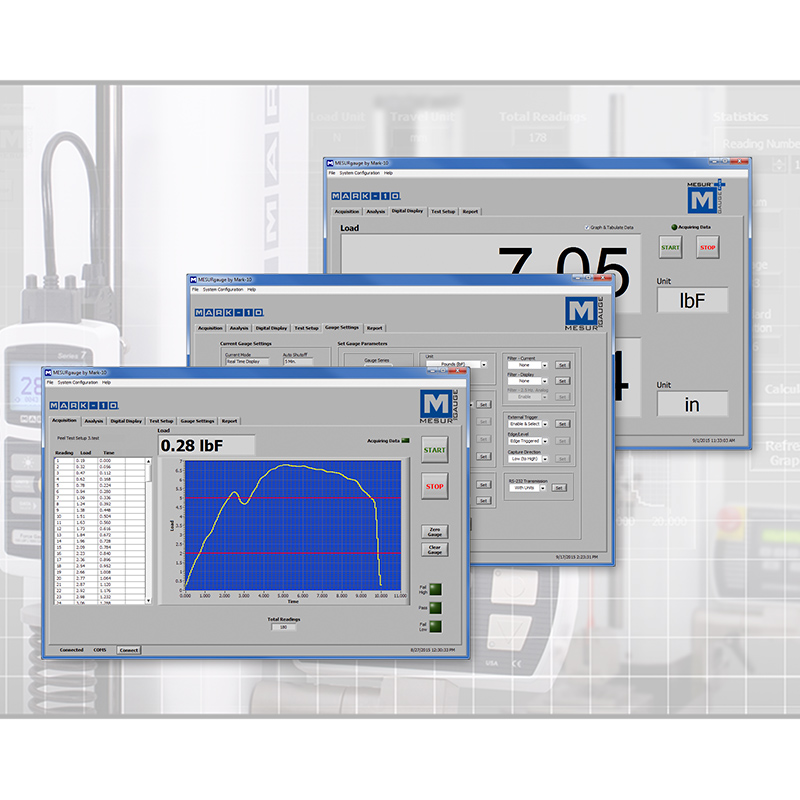

MESUR®gauge Plus 版軟體 : Mark-10儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。

MESUR® Lite : 一個基本的數據蒐集軟體，將 Mark-10 測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。

查看全部

MARK-10 🇺🇸

M7i型專業型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 : 14,000 Hz。
■ 輸出速率 : 500 Hz。
■ 連續/單一數據點捕獲可達 5,000 筆，具統計功能。
■ 破裂偵測、自動輸出/歸零。
■ 可配置的腳踏開關功能。
■ +/- 0.1% 量測精度。

M7i 專業型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^®/即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與 Mark-10系列顯示器可完全相容。

M7i 具有領先業界的 14,000 Hz 採樣率，可極快速測試並提供可靠的結果。除了 5i 顯示器的相關功能外，M7i 還具有高速連續數據採集和存儲功能，內部儲存量可讀取多達 5,000 個讀數，採集速率高達 14,000 Hz，輸出速率 : 500 Hz。

M7i 還具有可編程腳踏開關排序、斷(破)裂偵測和第1/第2峰值檢測等功能。摩擦係數單位和使用者自行定義的測量單位，為特殊應用增加了靈活性。在破裂偵測、平均值、外部觸發和第1 /第2峰值檢測等功能模式完成後，為了提高處理效率，該顯示器還具有自動數據輸出、據儲存和歸零功能。

M7i 的傳輸介面搭配 Mark-10 電動測試台，可執行諸如破裂偵測、動態負載保持、PC控制等功能。標準配備的 MESUR Lite^®數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至 Excel，進行數據的分析運用。

加入詢問車

應用範例

特色

規格

可選配之傳感器

特殊機能

數位顯示器

可翻轉式機殼

標準配備

選購配備

外觀尺寸

MESUR®Lite 簡易軟體

應用範例

左圖右文表格

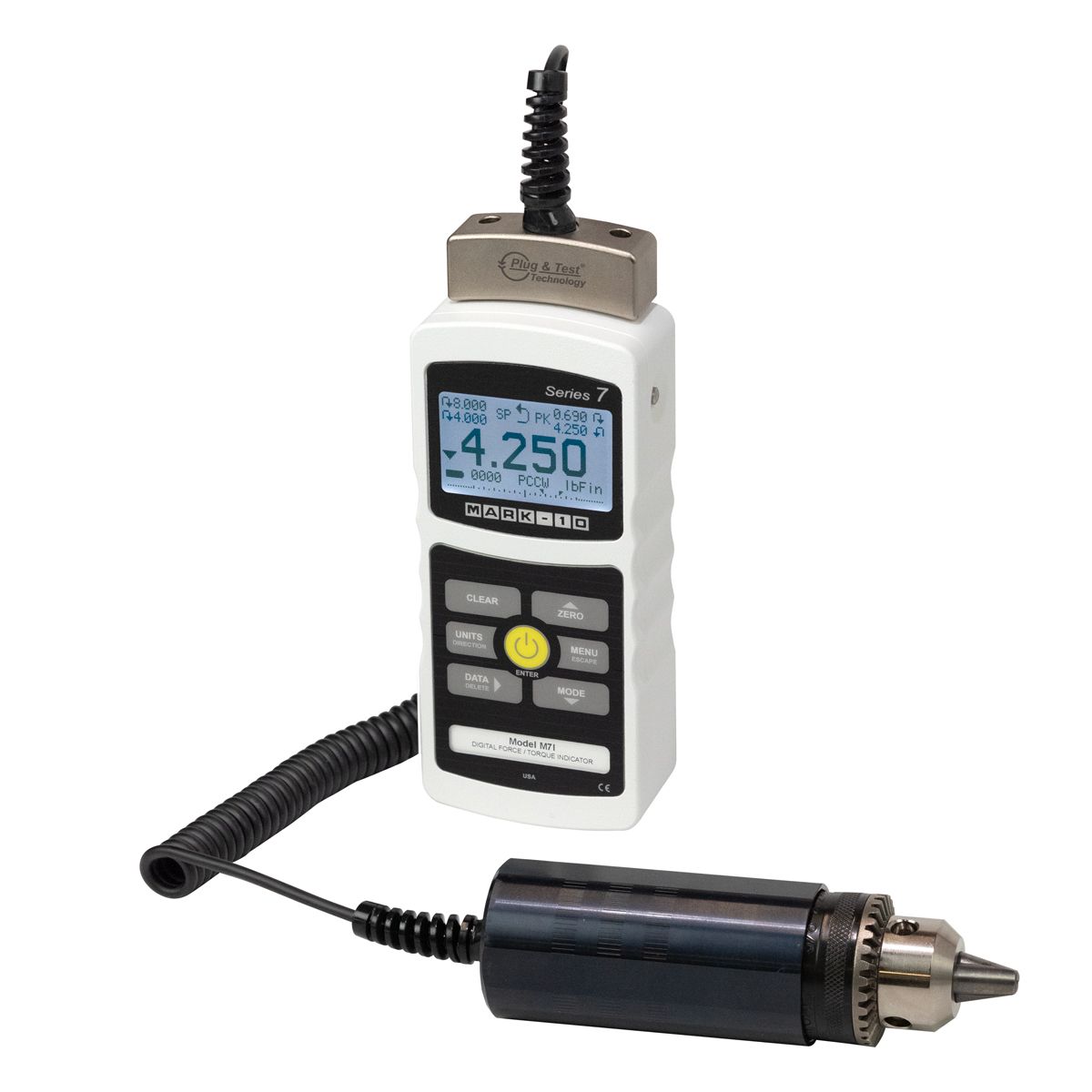

	1. MARK-10 \| M7i 型顯示器搭配 R50/扭力傳感器（選配）安裝於 AC1100/桌面式支架之使用範例。

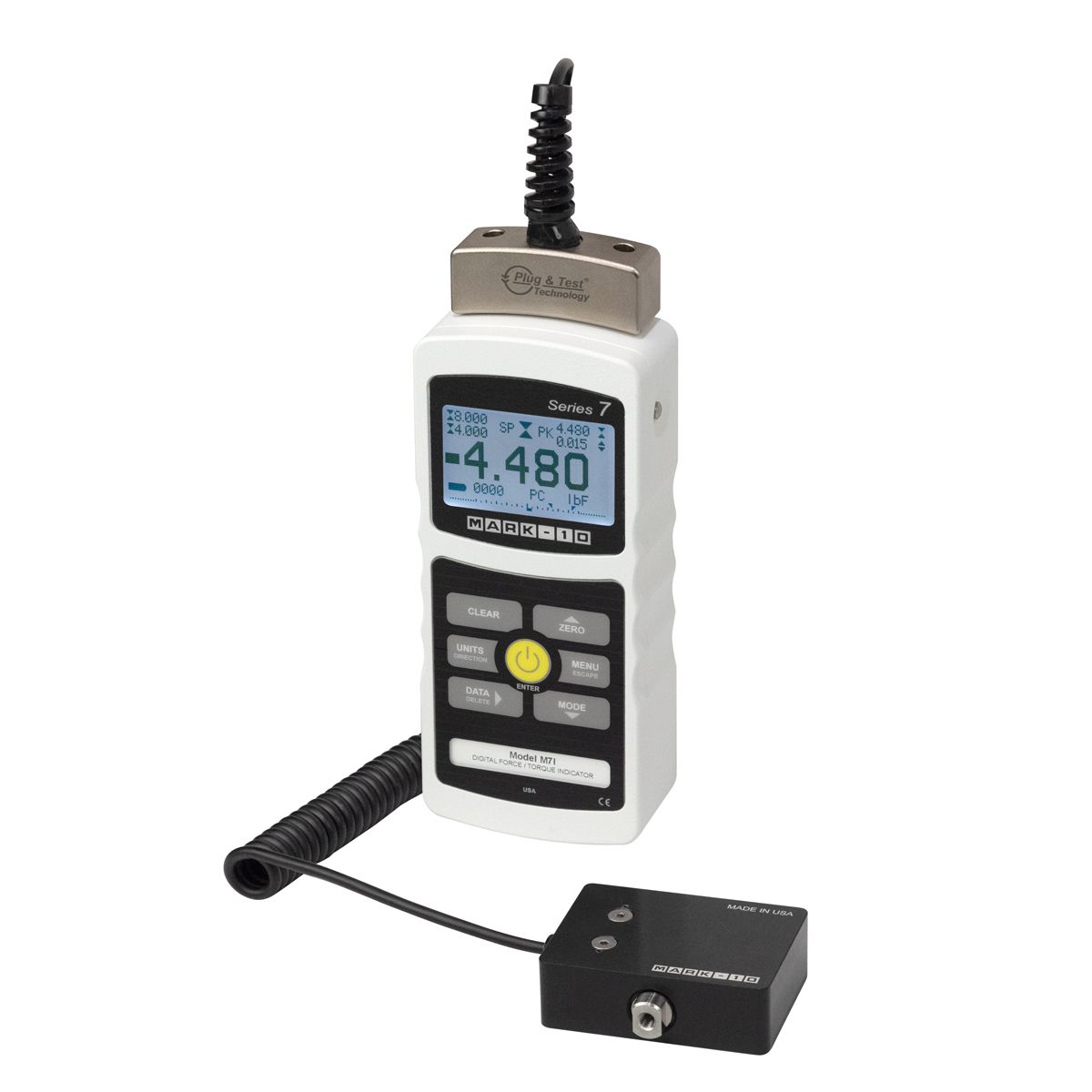

	2. MARK-10 \| M7i 型顯示器搭配 R03/力量傳感器（選配）之使用範例。

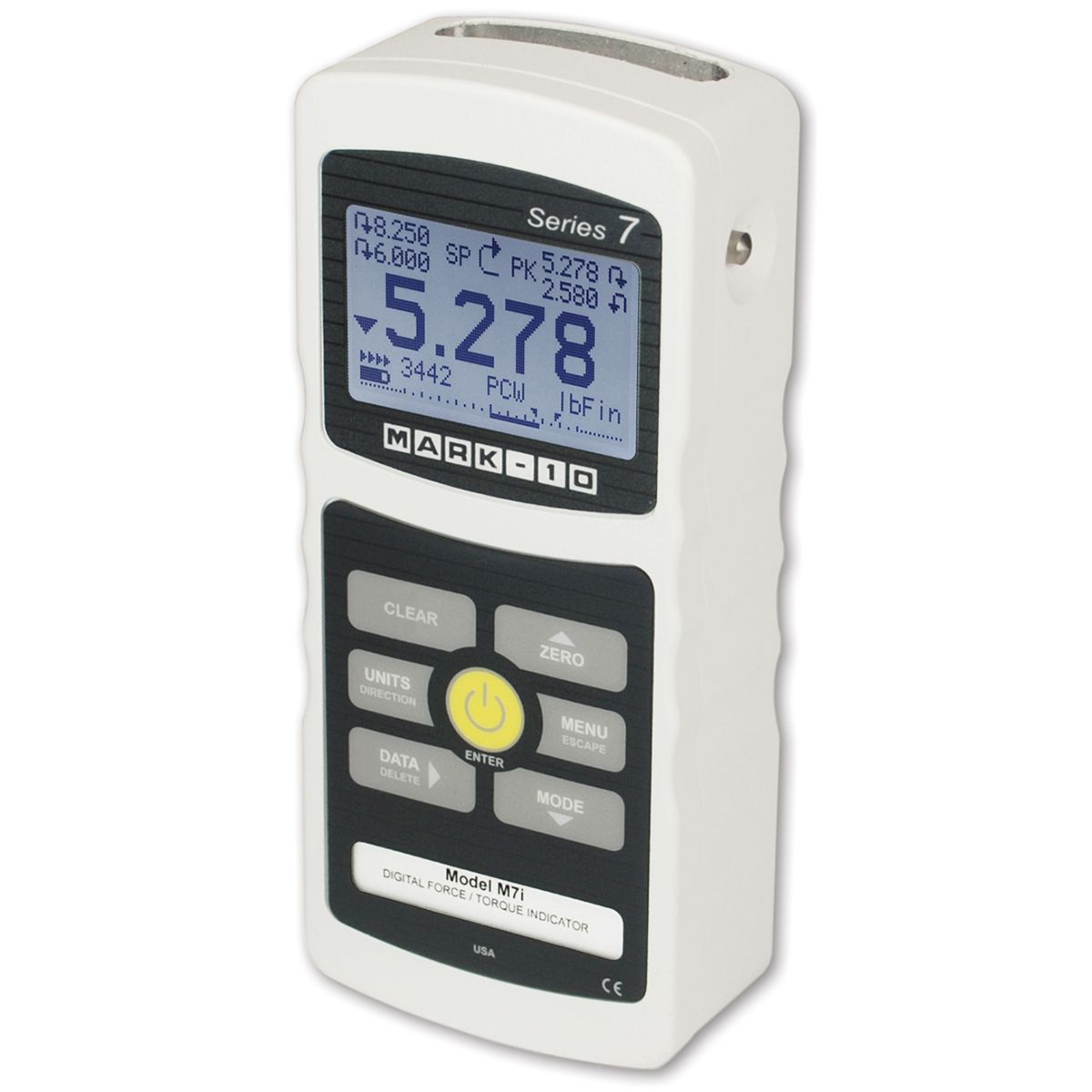

	3. MARK-10 \| M7i 型顯示器具有堅固的鋁質外殼，大而清晰的圖形顯示器。
	4. MARK-10 \| M7i 型顯示器的背光顯示器具有大且容易讀取的數字、峰值讀數、設定點指示器、類比式的負載條狀圖。
	5. MARK-10 \| M7i 型顯示器採用獨有的 Plug ＆ Test^®/即插即測試技術，允許 Mark-10 顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中，傳感器另售。

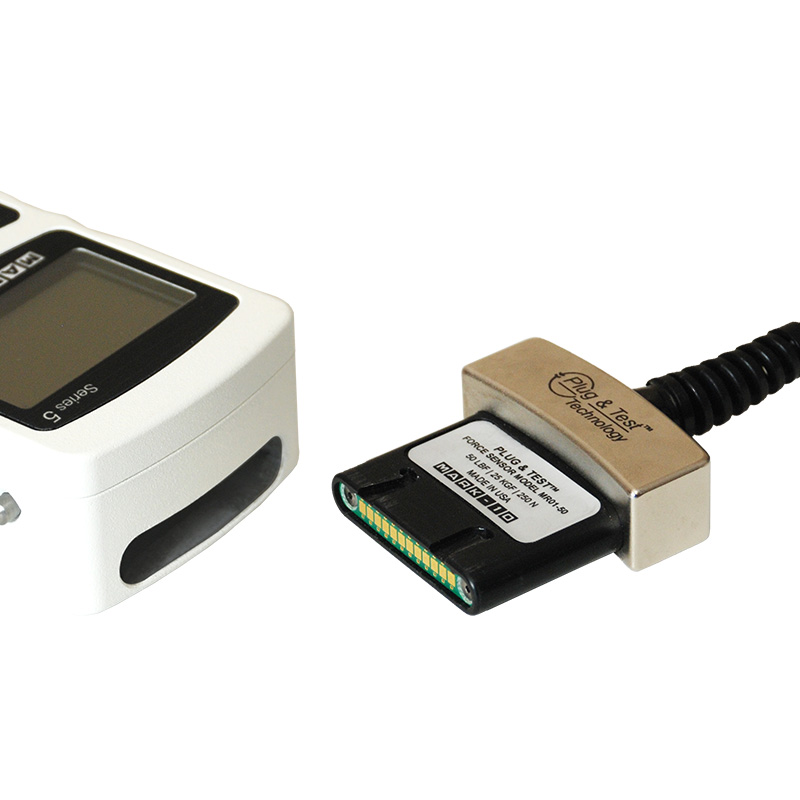

	6. MARK-10 \| Ｍ7i型力量及扭力顯示器 : 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。
	7. MESUR^®gauge Plus 版軟體 : Mark-10 儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。

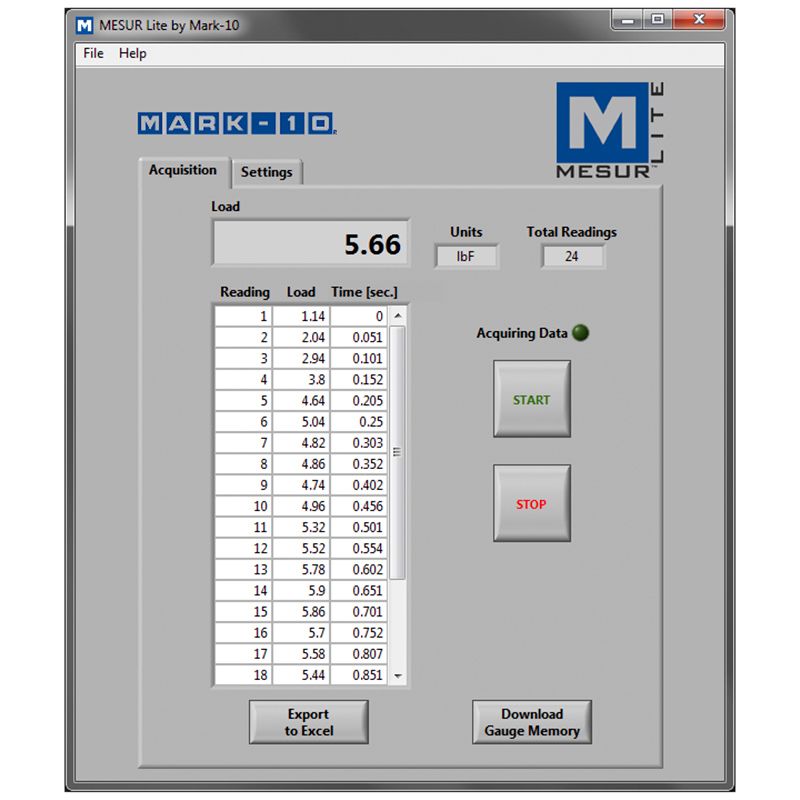

	8. MESUR^® Lite : 一個基本的數據蒐集軟體，將 Mark-10 測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。

特色

■ 透過 Plug ＆ Test^®/即插即測試技術 : 可互換的力量和扭矩傳感器（傳感器單獨販售）。
■ 500 Hz 高速的資料輸出速率。
■ 傳感器密碼保護，防止使用未經授權的傳感器。
■ 14,000 Hz 高速取樣率。
■ 以高達 14,000 Hz 的頻率連續捕獲多達 5,000 個數據點後下載到 PC。
■ 單個數據點存儲器，最多可存儲 5,000 個數據點，可下載到 PC。
■ USB、RS-232、Mitutoyo 及類比輸出。
■ 搭配 ESM303 電動測試台 : 偵測樣品破裂後將自動停機。
■ 第一 / 第二峰值檢測。
■ 各種測試動作完成後自動輸出 / 資料儲存 / 歸零讀值。
■ COF/摩擦係數、使用者自行定義及五種量測單位。
■ 腳踏開關功能 : 每次腳踏開關啟動時最多可配置 3 個功能。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 平均值模式：可隨著測試時間之變化計算資料點的平均值。
■ 外部觸發模式 : 用於開關類的觸動力測試或遠程停止顯示更新。
■ 功能配置、個別功能鍵密碼保護。

規格

A 式表格

精確度	±0.1% F.S ( 最大標稱值 ) + 傳感器
取樣率	14,000 Hz
使用電源	交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。
操作時間	背光源開啟：7 小時。背光源關閉 : 可連續使用 24 小時。
輸出功能	USB、RS232 : 最大可設定為 115,200 baud。自動輸出最高可達 250 Hz。包括儀表控制語言 / 命令集 2 ，應用於完全的電腦控制。 MITUTOYO (DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。設定點 : 三條開汲極線。
過載保護	最大標稱值之 150% ( 超過 110%時 : 過載警告提示 )。
重量	0.3 Kg
使用環境	温度：5 ~ 45℃ 、濕度：20~96 %RH
標準配備	收納盒 / 專屬電源變壓器 / USB連接線

可選配之傳感器

從範圍廣泛的可互換式力量和扭矩傳感器中進行選擇：

1. 力量測試容量 : 5,000 Kgf / 50 KN / 10,000 lbf
2. 扭矩測試容量 : 5,500 Kgf.cm / 550 N.m / 5,000 lbf.in

力量傳感器

R01系列 / S型	R02系列 / 鈕扣型	R03 系列 / 內崁型
拉伸/壓縮測試	壓縮測試	拉伸/壓縮測試


R04系列 / 微小S型	R05系列 / 人體工程測試型	R06系列 / 壓接端子拉力測試型
拉伸/壓縮測試	推力/拉力測試	拉伸測試


R07系列 / S型	R08系列 / 崁入型	FS05系列 / 集成型
用於F系列高階型測試台	拉伸/壓縮測試	用於F系列高階型測試台

扭矩傳感器

R50系列	R51系列	R52系列
一般扭力測試	具有可互換附件的通用型扭矩傳感器	扭力工具類校準用扭矩傳感器


R55系列
扭力工具類校準用扭矩傳感器/高容量

特殊機能

7i 顯示器具有多種常見於更複雜系統的儀器，例如材料測試儀、數據採集系統和 PLC中才有的功能：

	高速數據擷取和儲存擷取 14,000 讀值/每秒和存儲高達 5,000 連續數據點。這種獨特的功能非常適合開關類的觸動力、被測物的瞬間斷裂等量測應用。提供可配置的啟動和停止觸發功能，數據的擷取速率是可調整的，可以減緩速率以捕獲更長的事件發生過程：例如結構鬆弛或材料膨脹的耐受性測定 ( 泡棉 )…等量測應用。儲存於儀器內部暫存區的數值可導出至 MESUR^®gauge數據收集軟體後，進一步分析和繪圖。使用7系列可以取代繁複和昂貴的數據收集軟/硬體。
	腳踏開關命令字符串整合腳踏開關、自動化系統與本系列推拉力計，可省略複雜與多重按鍵指令以提升量測速率。可為單個腳踏開關最多設置三個步驟，選擇任意命令字符串~峰值讀值、歸零顯示、儲存數據....等，且在每個步驟之間插入延遲時間。
	自動數據輸出、儲存、歸零、 I / O引腳觸發可執行下列功能提升量測速率： ■ 自動儲存峰值到內建記憶裝置中。 ■ 透過 USB、RS232、或 MITUTOYO DIGIMATIC 輸出峰值。 ■ 讀值歸零。切換I / O引腳觸發 : 例如停止電動測試台的作動。適用範例~ ■ 樣品斷/破裂檢測 ( 也試用於滑動、點擊或以其它方式在達到峰值後下降的樣品 )。 ■ 完成平均序列。 ■ 外部觸發 ( 如啟動開關裝置 )。 ■ 第一/第二峰值檢測 ( 如拉伸測試 )。
	使用者自行定義量測單位 7i 顯示器具備六種標準量測單位，另外提供一種依使用需求可自行定義的量測單位 : ■ 量測一個按壓機械組件所產生的扭矩時，請根據槓桿的長度配置乘數，把力量量測值轉換成力矩單位值：N.cm。 ■ 壓力強度測試時，計算壓盤治具截面積，把力量量測值轉換成壓力單位值：N/cm² 或 PSI。

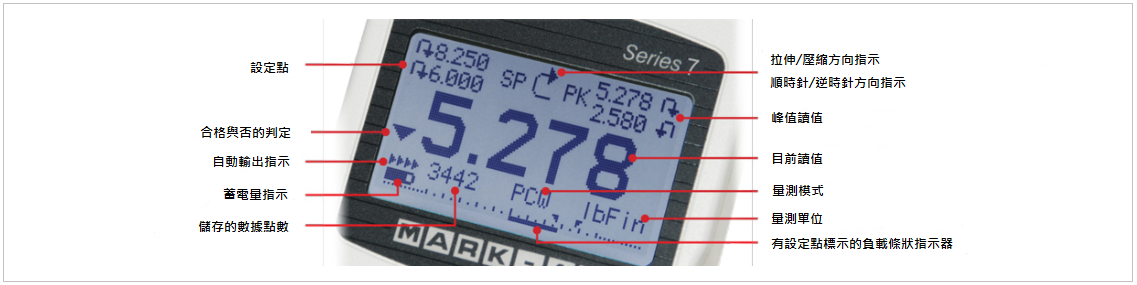

數位顯示器

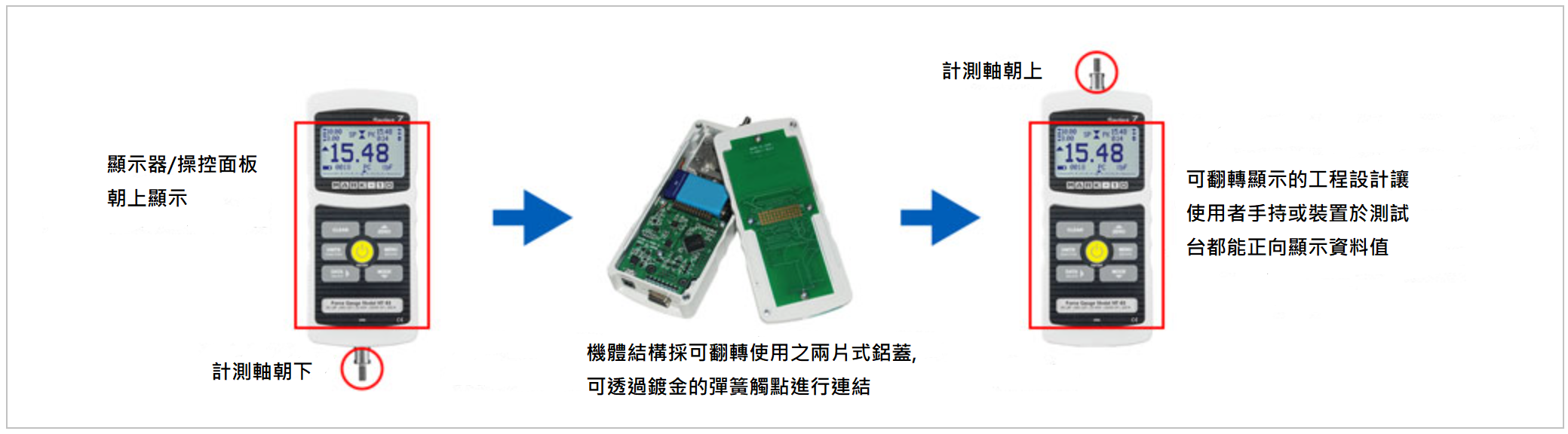

可翻轉式機殼

標準配備

左圖右文表格

7i 力量/扭矩顯示器如圖所示運送，並包括以下配件 ~

（1）USB訊號線
（1）電池
（1）專屬電源變壓器
（1）收納盒

＊力量和扭矩傳感器需另外選購。

選購配備

桌面式支架(AC1008)左圖右文表格

1. 桌面式支架 ( AC1100 )
包括用於固定工作台和角度調整的安裝孔位。

2. MESUR^® gauge Plus 版分析軟體 ( 15-1005 )
繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。

3. 輸出訊號線
將測試數據傳至到 PC、列表機或數據蒐集器進行分析。

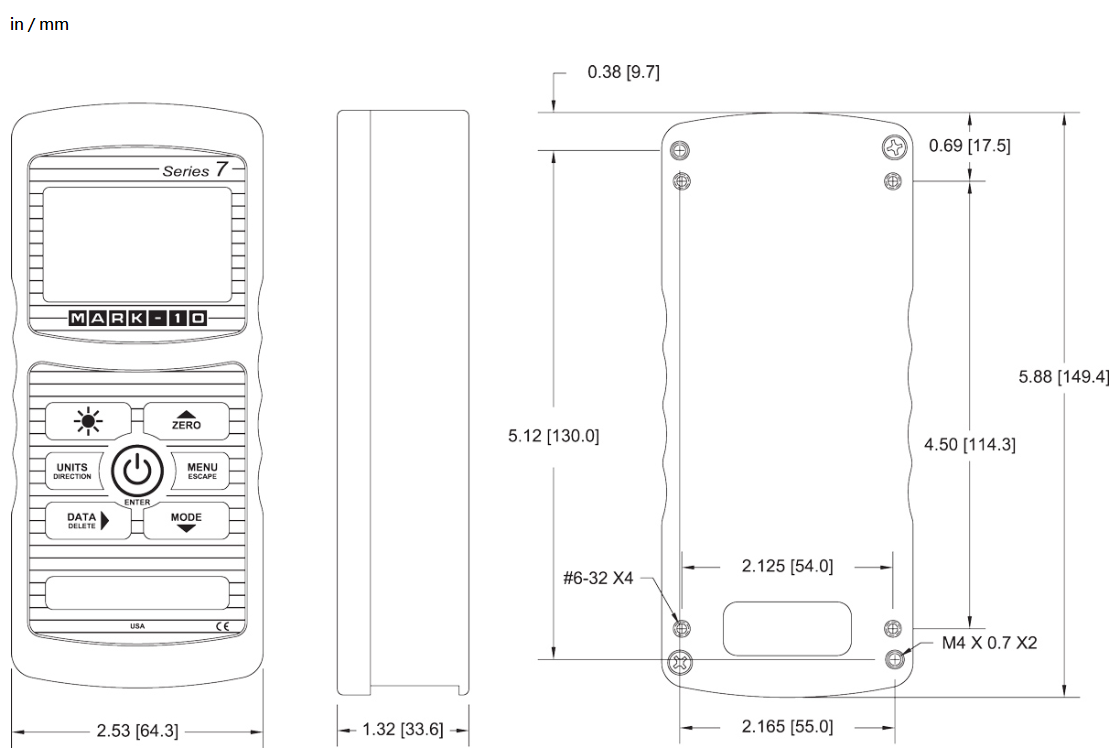

外觀尺寸

MESUR®Lite 簡易軟體

請點擊下載 ...

訂購資訊

訂購資訊

型號	描述
M7i	力量 / 扭矩顯示器。
15-1004	MESUR^®gauge版軟體。
AC1109	序列訊號線 : 用於 7i 儀器端 → RS232 DB9端。
AC1118	充電式電池。
AC1030	AC電源變壓器。
AC1100	桌面式支架。

Related Products
相關產品

R01系列拉伸及壓縮型力量傳感器/感測器

■ 拉伸力 / 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR01系列堅固型智能傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。耐用的S型橫樑設計，可兩側安裝的螺紋孔位允許多種配置。

測試容量 : 25 Kgf ~ 5,000 Kgf / 250 N ~ 50 KN / 50 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售 )，節省購置成本。

R02系列壓縮型力量傳感器/感測器

■ 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR02系列鈕扣型智能傳感器設計用於壓縮力測試，結構輕巧，堅固耐用，適用於大多數行業及空間有限的高負載應用。

測試容量 : 50 Kgf ~ 5,000 Kgf / 500 N ~ 50 KN / 100 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共 Mark-10 顯示器（另售），節省購置成本。

R04系列拉伸及壓縮型力量傳感器/感測器

■ 微小S型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR04系列微小型力量傳感器特別因應狹小的空間限制而設計，用於拉伸力和壓縮力的量測應用。此系列力量傳感器具有傑出的機械過載保護設計，兩側有螺紋孔，可相容各種治具和配件。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

R05系列推力及拉力傳感器/感測器

■ 人體工程測試型
■ 推力 / 拉力測試
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

MR05系列全封閉式力量傳感器專為拉力/推力測量而設計。適用於人體工程學測試、工作場所安全測試、物件的抬舉條件評估或拉伸/壓縮的力量需求。提供螺紋孔以相容於各種安裝配置和附件。

測試容量 : 250 Kgf / 2,500 N / 800 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，可共用 Mark-10顯示器（另售），節省購置成本。

PTA / PTAF Plug & Test®/即插即測試型適配器

■ 適配器的介面可以將市售通用以應變計為基礎的傳感器 ( 第三方 )~ 連接至 Mark-10 顯示器，標識號別可以被編程且呈現於顯示器中。

使用這些用戶可配置的適配器，可將一般的應變規系列之荷重傳感器、力量傳感器和扭矩傳感器連接到 M7i、M5i 和 M3i 型顯示器以及 F 系列測試台。傳感器容量和分辨率可通過附贈的軟體應用程式進行配置，包括力量容量 : 50 gf ~ 400,000 Kgf / 0.5 N ~ 4,000 KN。以及扭矩容量 : 700 gf.cm ~ 5,800 Kgf.m / 7 N.cm ~ 57,000 N.m 的資料庫。標識號別可以被編程，於顯示器中~蓄電量指示符號的上方處顯示。通過 Plug ＆ Test^®/即插即測試技術，所有配置和校準數據都保存在適配器中，這種靈活性允許 Mark-10顯示器或相關系列測試台能勝任用於多個傳感器之間的互換性。

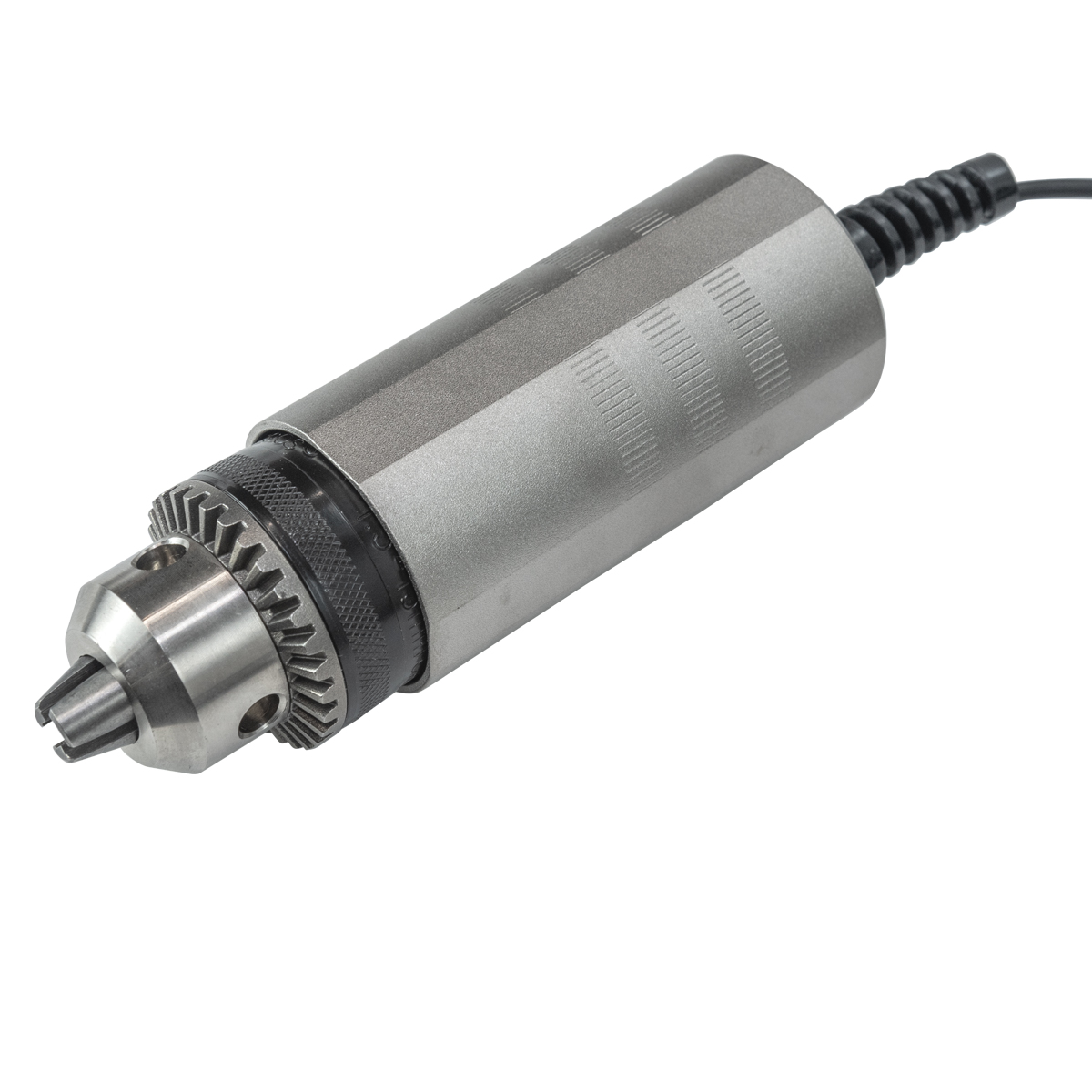

R51系列扭力傳感器
