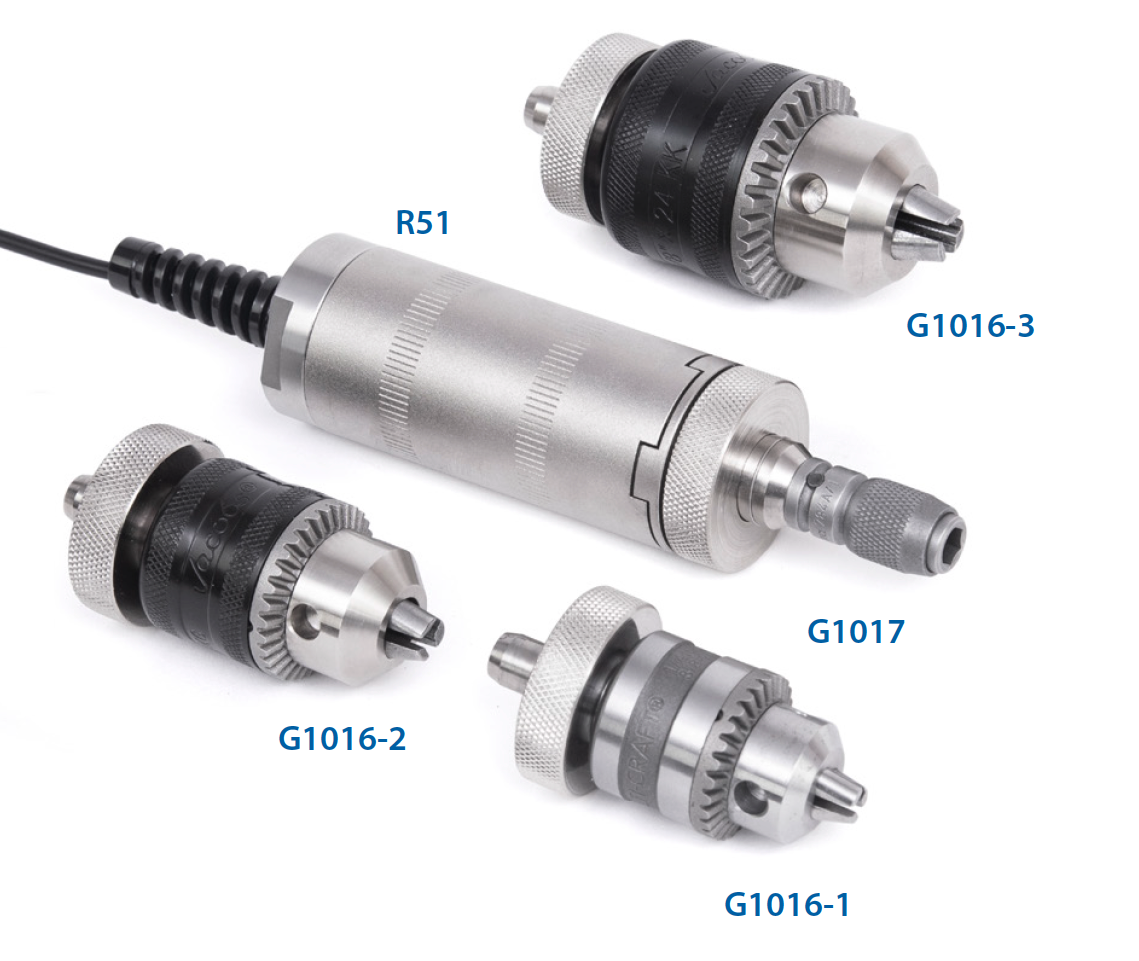

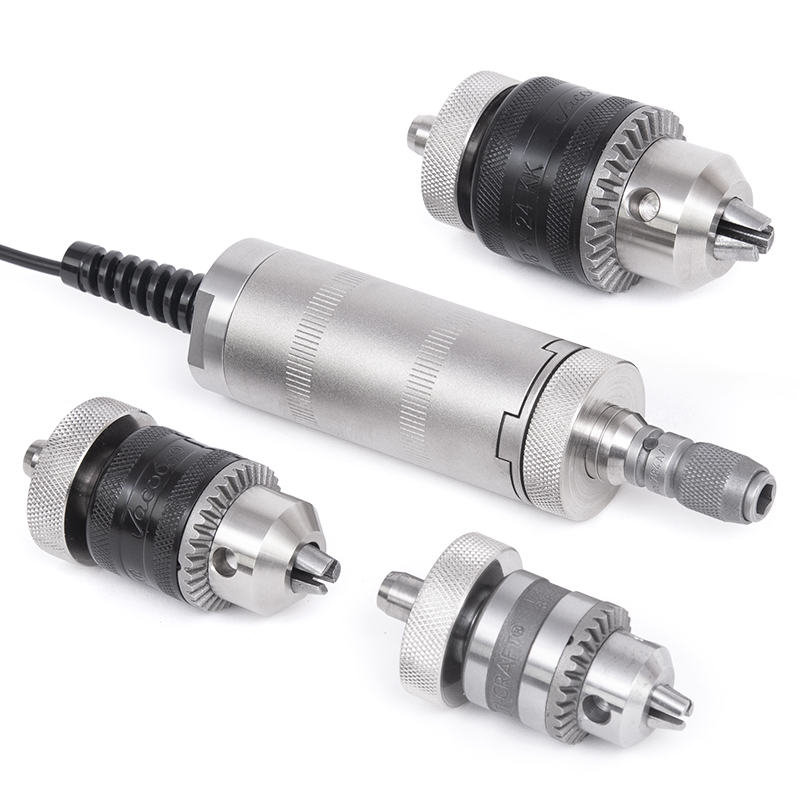

1. MR51是獨特的扭矩傳感器系列，設計用於可互換的 Jacobs/三爪連動式夾頭和鑽頭用夾持器等附件。 |
 |

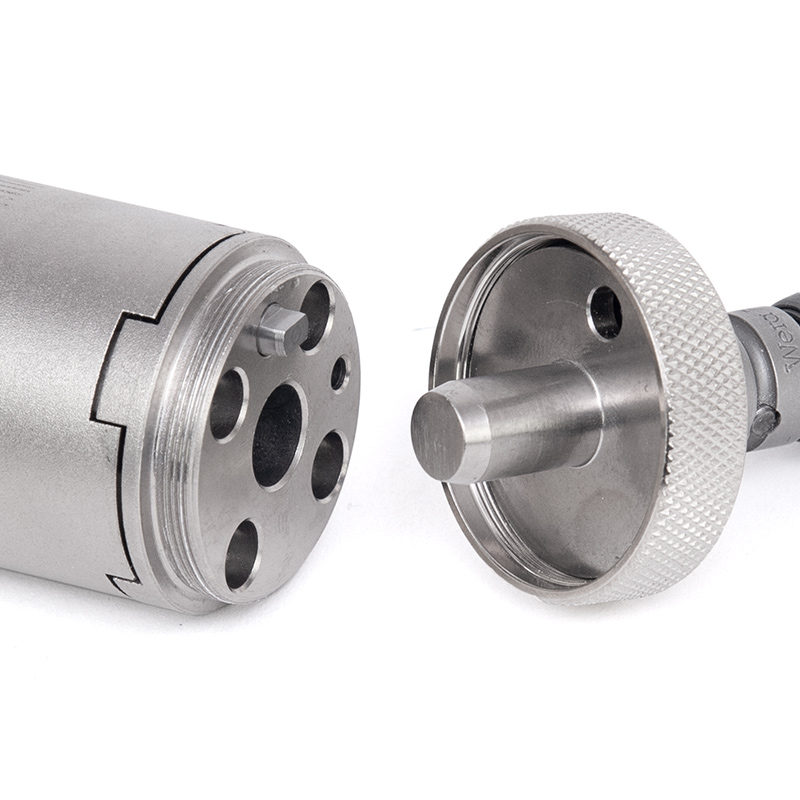

2. MR51 扭矩傳感器系列與三個不同尺寸的夾頭及一個鑽頭用夾持器間具有獨特的互換性。配件透過定位銷與傳感器主體結合後，使用螺紋環予以定位。 |
 |

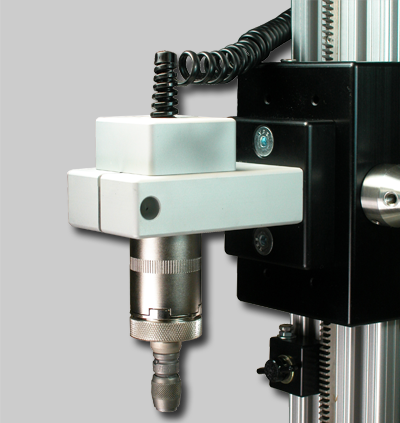

3. MR51 系列扭矩傳感器，安裝於 TST/手動扭矩測試台上，傳感器相容於該支架，無需額外的轉接器。 |
 |

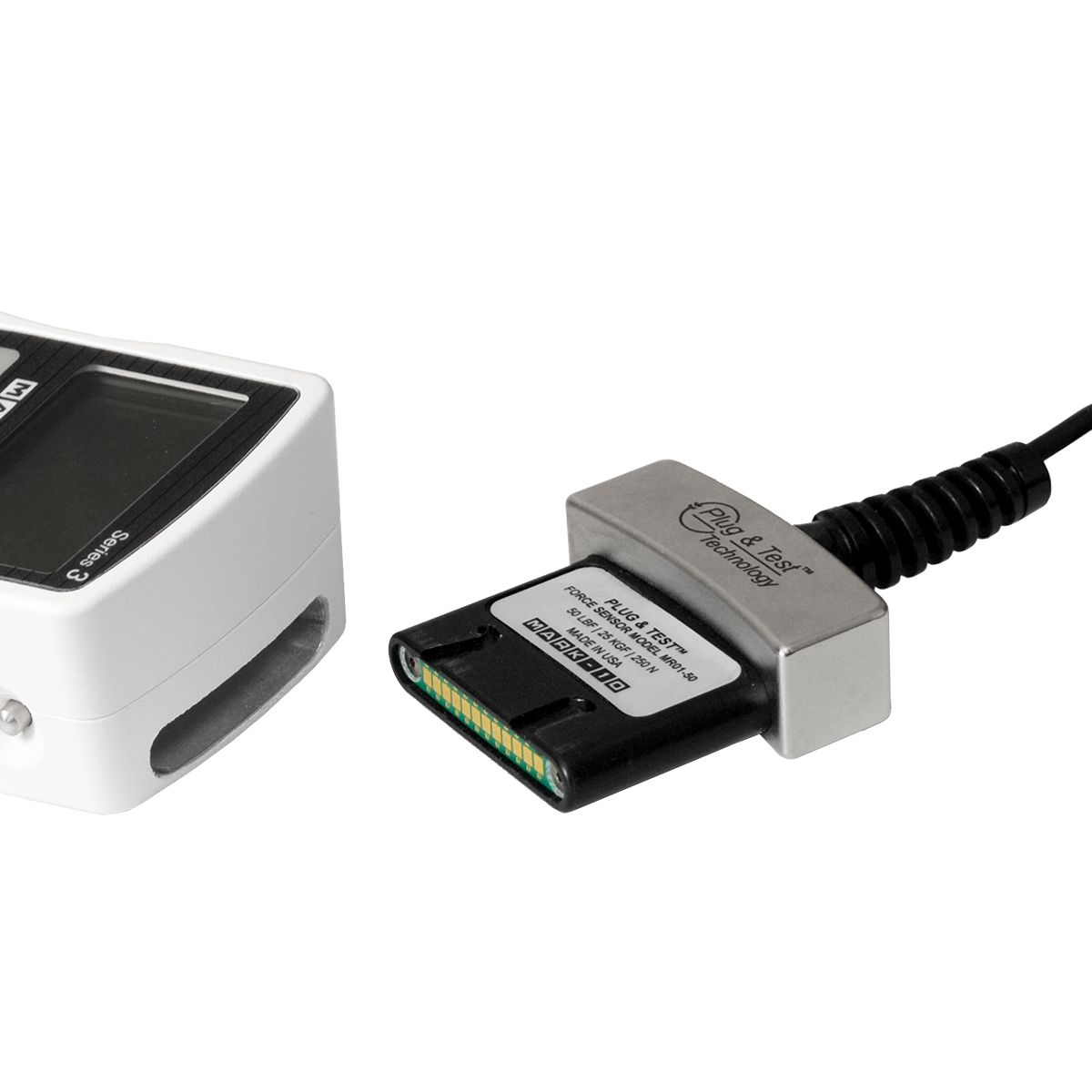

4. 採用獨有的 Plug ＆ Test®/即插即測試 技術，允許 Mark-10 顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能連接器中。 |
 |

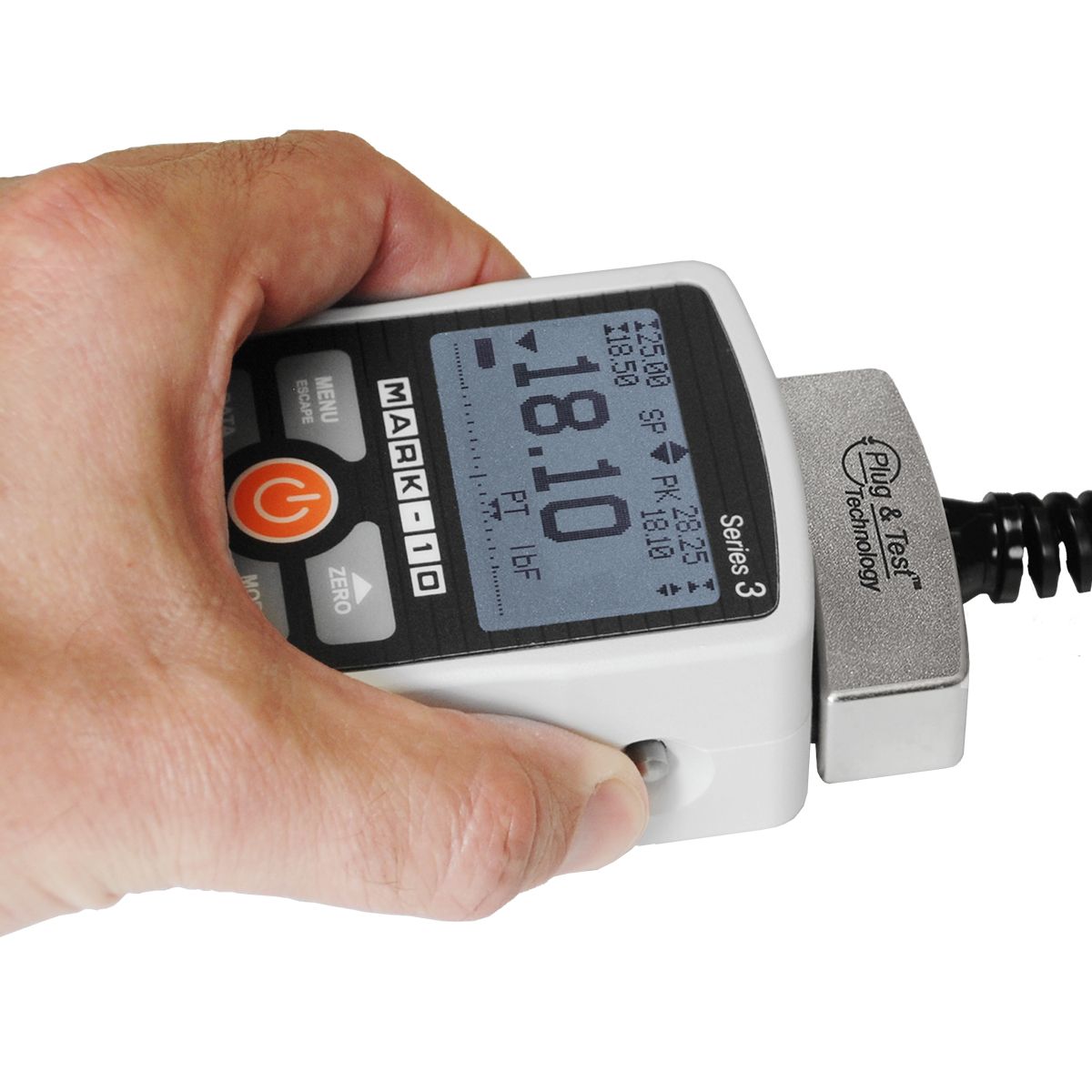

5. 當完全插入時，Plug ＆ Test® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。 |
■ Plug & Test® /即插即測試 系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 極佳的過載保護功能。
■ 可互換式夾頭（可單獨訂購）。
■ 附精度檢驗報告 / NIST 溯源證書。
■ 精確度 : ± 0.2% F.S ( 最大標稱值 ) + 顯示器
■ 重量 : 0.6 Kg
B式表格
| 測試容量 x 解析度 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 型號 | gf.cm | Kgf.mm | N.mm | N.cm | N.m | lbf.in | ozf.in | lbf.ft |
| MR51-10Z | 700 x 0.5 | 7 x 0.005 | 70 x 0.05 | 7 x 0.005 | - | - | 10 x 0.005 | - |
| MR51-20Z | 1,400 x 1 | 14 x 0.01 | 140 x 0.1 | 14 x 0.01 | - | - | 20 x 0.01 | - |
| MR51-50Z | 3,600 x 2 | 36 x 0.02 | 350 x 0.2 | 35 x 0.02 | - | - | 50 x 0.02 | - |
| MR51-12 | - | - | - | 135 x 0.1 | 1.35 x 0.001 | 12 x 0.005 | 192 x 0.1 | 1 x 0.0005 |
| MR51-50 | - | - | - | 570 x 0.5 | 5.7 x 0.005 | 50 x 0.02 | 800 x 0.5 | 4 x 0.002 |
| MR51-100 | - | - | - | 1,150 x 1 | 11.5 x 0.01 | 100 x 0.05 | 1,600 x 1 | 8 x 0.005 |
B式表格
| 測試容量 x 解析度 | ||||
|---|---|---|---|---|
| 型號 | Kgf.mm | N.cm | lbf.in | ozf.in |
| MR51-10Z | 7 x 0.005 | 7 x 0.005 | - | 10 x 0.01 |
| MR51-20Z | 14 x 0.01 | 14 x 0.01 | - | 20 x 0.02 |
| MR51-50Z | 36 x 0.05 | 36 x 0.05 | - | 50 x 0.05 |
| MR51-12 | - | 135 x 0.1 | 12 x 0.01 | 192 x 0.2 |
| MR51-50 | - | 570 x 0.5 | 50 x 0.05 | 800 x 1 |
| MR51-200 | - | 1,150 x 1 | 100 x 0.1 | 1,600 x 2 |
訂購訊息
| 型號 | 測試容量 |
|---|---|
| MR51-10Z | 扭力傳感器 : 700 gf.cm / 7 kgf.mm / 70 N.mm / 7 N.cm / 10 ozf.in |
| MR51-20Z | 扭力傳感器 : 1,400 gf.cm / 14 kgf.mm / 140 N.mm / 14 N.cm / 20 ozf.in |
| MR51-50Z | 扭力傳感器 : 3,600 gf.cm / 36 kgf.mm / 350 N.mm / 35 N.cm / 50 ozf.in |
| MR51-12 | 扭力傳感器 : 135 N.cm / 1.35 N.m / 12 lbf.in / 1 lbf.ft / 192 ozf.in |
| MR51-50 | 扭力傳感器 : 570 N.cm / 5.7 N.m / 50 lbf.in / 4 lbf.ft / 800 ozf.in |
| MR51-100 | 扭力傳感器 : 1,150 N.cm / 11.5 N.m / 100 lbf.in / 8 lbf.ft / 1,600 ozf.in |
| G1016-1 | R51系列用三爪連動式夾頭 : 夾持範圍 Ø 0.70 ~ 6.35 mm / Ø 0.028 ~ 0.25 in |
| G1016-2 * | R51系列用三爪連動式夾頭 : 夾持範圍 Ø 1.60 ~ 9.50 mm / Ø 0.062 ~ 0.375 in |
| G1016-3 * | R51系列用三爪連動式夾頭 : 夾持範圍 Ø 2.00 ~ 12.7 mm / Ø 0.078 ~ 0.5 in |
| G1017 | R51系列用鑽頭型夾持器 : 夾持範圍 6.3 mm / 1/4 in 、六角頭 |
* 由於較低容量的扭矩傳感器使用重量較重的附件時，可能導致過載的不確定性，因此建議這些附件僅使用於 MR51-12 或更高容量的型號。
