拉伸及壓縮型力量傳感器｜R01系列拉伸及壓縮型力量感測器 | 誌成貿易股份有限公司

Mark-10 | 可共用顯示器的 R01堅固型智能傳感器系列 | 誌成貿易股份有限公司。

Mark-10 | R01系列力量感測器採用獨有的 Plug ＆ Test®/即插即測試技術，允許 Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中 | 誌成貿易股份有限公司。

MARK-10 系列力量感測器 : 當完全插入時，Plug ＆ Test® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除，鍍金式之彈簧觸點確保持久和牢靠的連接 | 誌成貿易股份有限公司。

查看全部

MARK-10 🇺🇸

R01系列拉伸及壓縮型力量傳感器/感測器

■ 拉伸力 / 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR01系列堅固型智能傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。耐用的S型橫樑設計，可兩側安裝的螺紋孔位允許多種配置。

測試容量 : 25 Kgf ~ 5,000 Kgf / 250 N ~ 50 KN / 50 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售 )，節省購置成本。

加入詢問車

應用範例

特色

規格

7i及5i型號顯示器 : 力量傳感器之容量 x 解析度

3i型號顯示器 : 力量傳感器之容量 x 解析度

外觀尺寸

應用範例

左圖右文表格

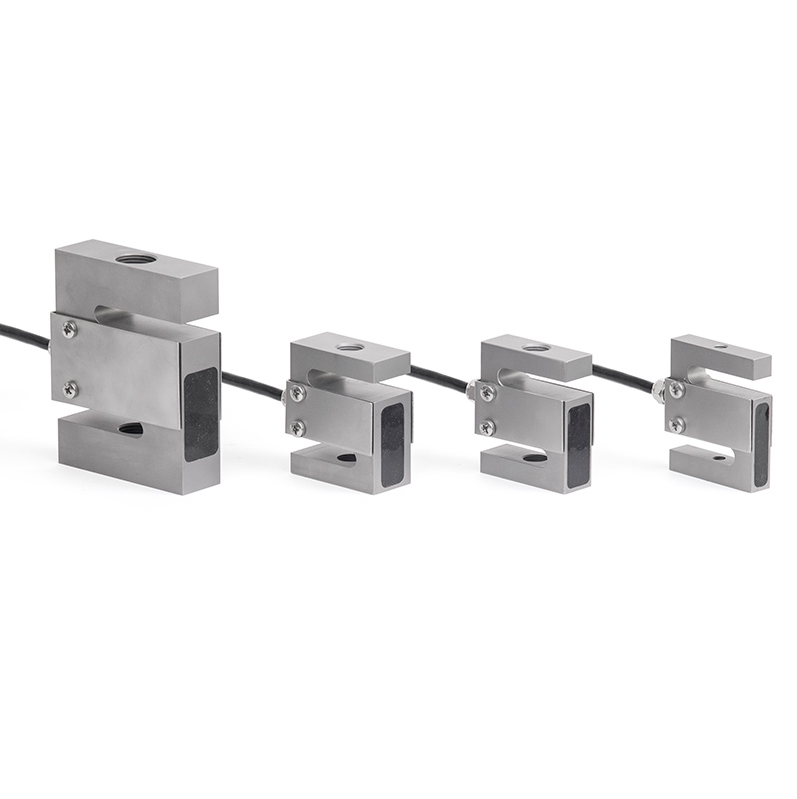

	1. Mark-10 \| R01系列/通用型力量傳感器，是眾多拉伸和壓縮測試應用時的理想選擇。

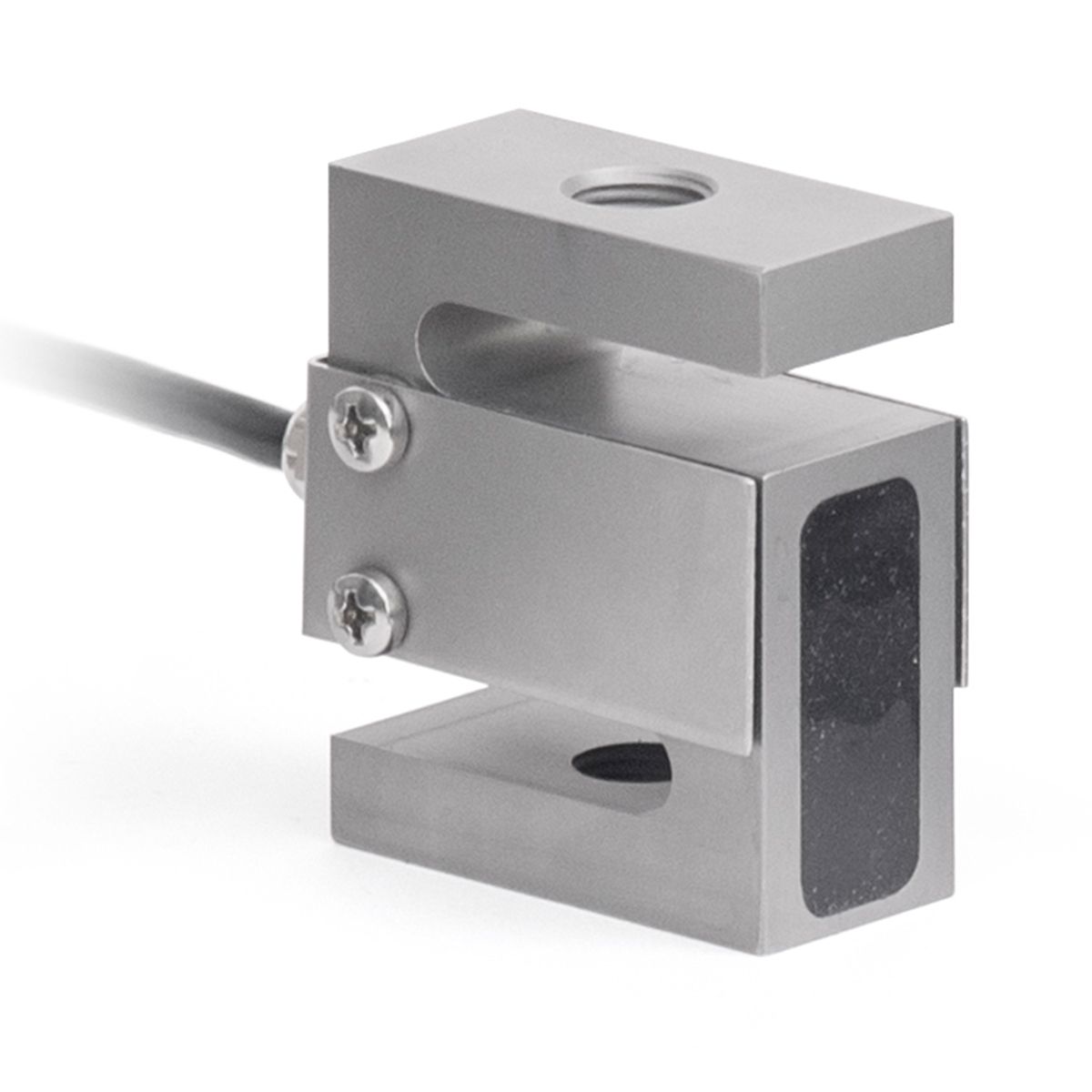

	2. Mark-10 \| 可共用顯示器的 R01堅固型智能傳感器系列。

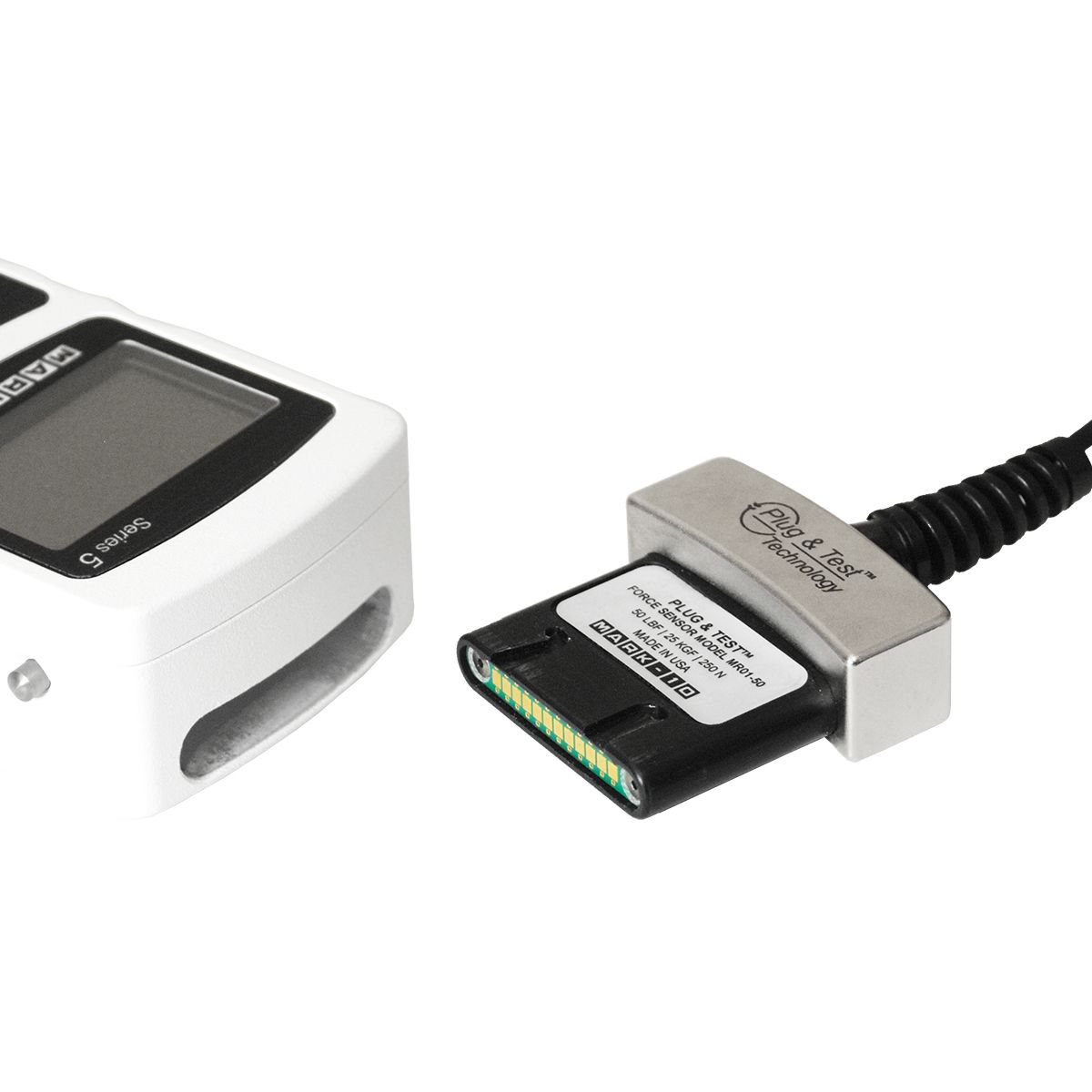

	3. Mark-10 \| R01系列力量感測器採用獨有的 Plug ＆ Test^®/即插即測試技術，允許 Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中。

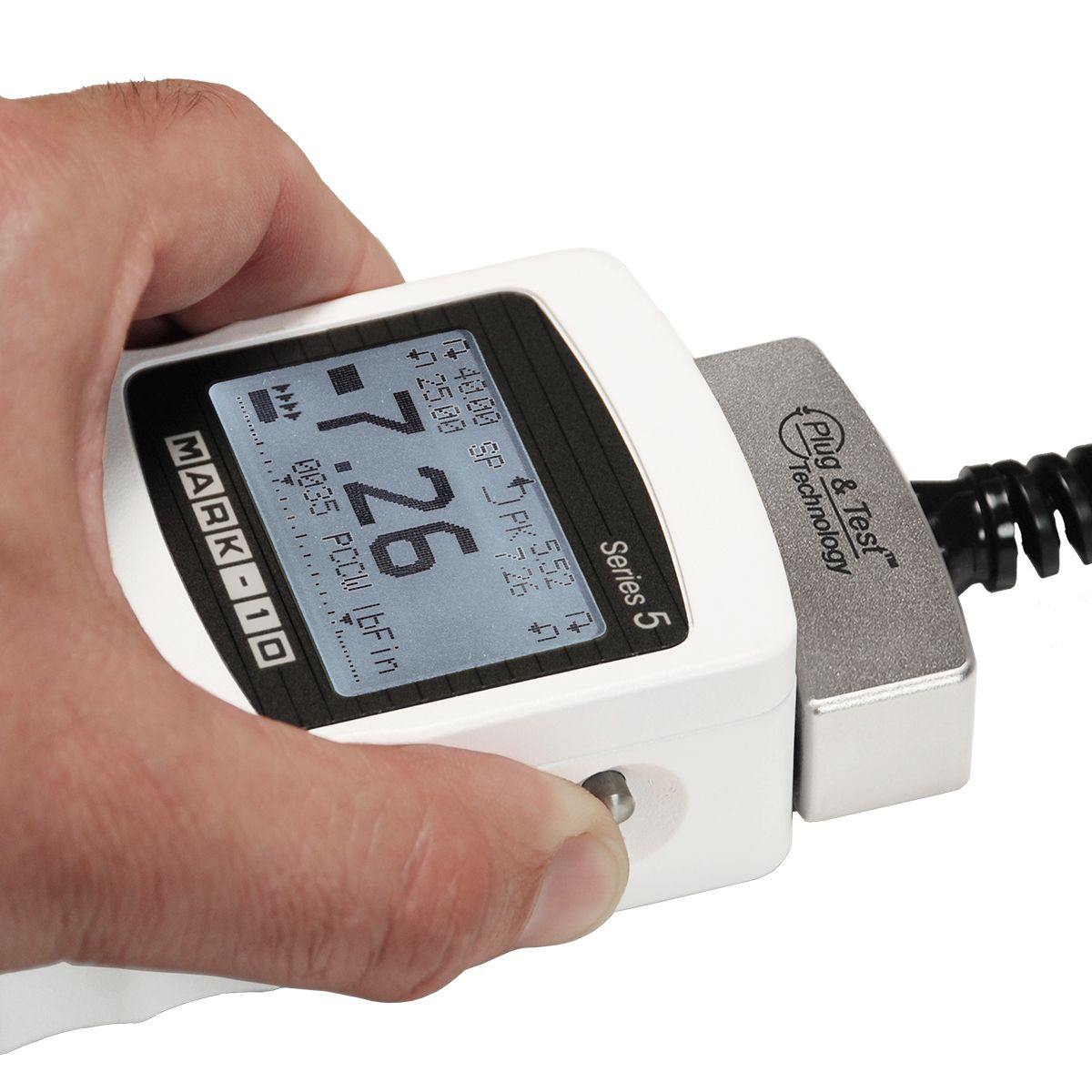

	4. Mark-10 \| R01系列力量感測器 : 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。

特色

■ Plug & Test^® /即插即測試系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 測量拉伸力和壓縮力。
■ 附精度檢驗報告 / NIST溯源證書。

規格

■ 精確度 :
±0.15% F.S ( 最大標稱值 ) + 顯示器
■ 重量 :
MR01-50 ~ MR01-300 : 0.5 Kg
MR01-500 ~ MR01-1000 : 0.9 Kg
MR01-2000 ~ MR01-10000 : 1.4 Kg

7i及5i型號顯示器 : 力量傳感器之容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf	gf	KN	N	lbf	ozf
MR01-50	25 x 0.01	25,000 x 10	-	250 x 0.1	50 x 0.02	800 x 0.5
MR01-100	50 x 0.02	50,000 x 20	-	500 x 0.2	100 x 0.05	1,600 x 1
MR01-200	100 x 0.05	-	1 x 0.0005	1,000 x 0.5	200 x 0.1	3,200 x 2
MR01-300	150 x 0.1	-	1.5 x 0.001	1,500 x 1	300 x 0.2	4,800 x 5
MR01-500	250 x 0.1	-	2.5 x 0.001	2,500 x 1	500 x 0.2	8,000 x 5
MR01-750	375 x 0.2	-	3.75 x 0.002	3,750 x 2	750 x 0.5	12,000 x 10
MR01-1000	500 x 0.2	-	5 x 0.002	5,000 x 2	1,000 x 0.5	16,000 x 10
MR01-1500	750 x 0.5	-	7.5 x 0.005	7,500 x 5	1,500 x 1	24,000 x 20
MR01-2000	1,000 x 0.5	-	10 x 0.005	10,000 x 5	2,000 x 1	32,000 x 20
MR01-5000	2,500 x 1	-	25 x 0.01	25,000 x 10	5,000 x 2	-
MR01-10000	5,000 x 2	-	50 x 0.02	50,000 x 25	10,000 x 5	-

3i型號顯示器 : 力量傳感器之容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf	KN	N	lbf
MR01-50	25 x 0.05	-	250 x 0.5	50 x 0.05
MR01-100	50 x 0.05	-	500 x 0.5	100 x 0.1
MR01-200	100 x 0.1	-	1,000 x 1	200 x 0.2
MR01-300	150 x 0.2	-	1,500 x 2	300 x 0.5
MR01-500	250 x 0.2	-	2,500 x 2	500 x 0.5
MR01-750	375 x 0.2	-	3,750 x 2	750 x 0.5
MR01-1000	500 x 0.5	-	5,000 x 5	1,000 x 1
MR01-1500	750 x 1	-	7,500 x 10	1,500 x 2
MR01-2000	1,000 x 1	-	10,000 x 10	2,000 x 2
MR01-5000	2,500 x 2	25 x 0.02	-	5,000 x 5
MR01-10000	5,000 x 5	50 x 0.05	-	10,000 x 10

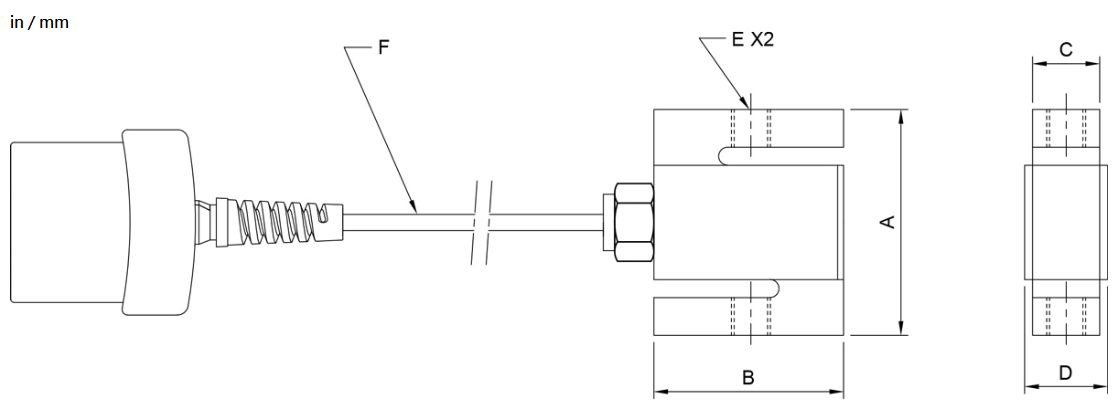

外觀尺寸

B式表格

型號	A	B	C	D	E	F
MR01-50	2.40 / 61.0	2.00 / 50.8	0.46 / 11.7	0.90 / 22.9	1/4-28 UNF	MR01-XXXXX : 6 m / 20 ft MR01-XXXX-1 : 254 mm / 10 in
MR01-100
MR01-200
MR01-300			0.71 / 18.0	1.10 / 27.9	1/2-20 UNF
MR01-500
MR01-750
MR01-1000
MR01-1500			0.96 / 24.4	1.40 / 35.6
MR01-2000
MR01-5000	3.90 / 99.1	3.00 / 76.2			3/4-16 UNF
MR01-10000	3.90 / 99.1	3.00 / 76.2	1.21 / 30.7	1.63 / 41.4	3/4-16 UNF

訂購訊息

訂購資訊

型號	測試容量
MR01-50	力量型傳感器 : 測試容量 25,000 gf / 25 Kgf / 250 N / 50 lbf / 800 ozf
MR01-100	力量型傳感器 : 測試容量 50,000 gf / 50 Kgf / 500 N / 100 lbf / 1,600 ozf
MR01-200	力量型傳感器 : 測試容量 100 Kgf / 1,000 N / 1 KN / 200 lbf / 3,200 ozf
MR01-300	力量型傳感器 : 測試容量 150 Kgf / 1,500 N / 1.5 KN / 300 lbf / 4,800 ozf
MR01-500	力量型傳感器 : 測試容量 250 Kgf / 2,500 N / 2.5 KN / 500 lbf / 8,000 ozf
MR01-750	力量型傳感器 : 測試容量 375 Kgf / 3,750 N / 3.75 KN / 750 lbf / 12,000 ozf
MR01-1000	力量型傳感器 : 測試容量 500 Kgf / 5,000 N / 5 KN / 1,000 lbf / 16,000 ozf
MR01-1500	力量型傳感器 : 測試容量 750 Kgf / 7,500 N / 7.5 KN / 1,500 lbf / 24,000 ozf
MR01-2000	力量型傳感器 : 測試容量 1,000 Kgf / 10,000 N / 10 KN / 2,000 lbf / 32,000 ozf
MR01-5000	力量型傳感器 : 測試容量 2,500 Kgf / 25,000 N / 25 KN / 5,000 lbf
MR01-10000	力量型傳感器 : 測試容量 5,000 Kgf / 50,000 N / 50 KN / 10,000 lbf
	選購配備
AC1018	安裝套件 : 將 R01 或 R03 系列力量型傳感器安裝至測試台 ( 不適用於 ESM303、ESM303H、ESM1500、ESM1500S、ESM750S 及 TSB100 等型號 )
AC1062	安裝套件 : 將 R01 或 R03 系列力量型傳感器及顯示器安裝於 ESM303 測試台。
