MARK-10 🇺🇸

R03系列拉伸及壓縮型力量傳感器/感測器

■ 拉伸力 / 壓縮力測試
■ 測試容量：50 Kgf / 500 N / 100 lbf

R03系列智能型傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。兩端的螺紋孔可搭配各種鉤狀物和器具，使得該傳感器特別適用於線上的多元化測試。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售）。

加入詢問車

應用範例

特色

規格

7i及5i型號顯示器 : 力量傳感器之容量 x 解析度

3i型號顯示器 : 力量傳感器之容量 x 解析度

外觀尺寸

應用範例

左圖右文表格

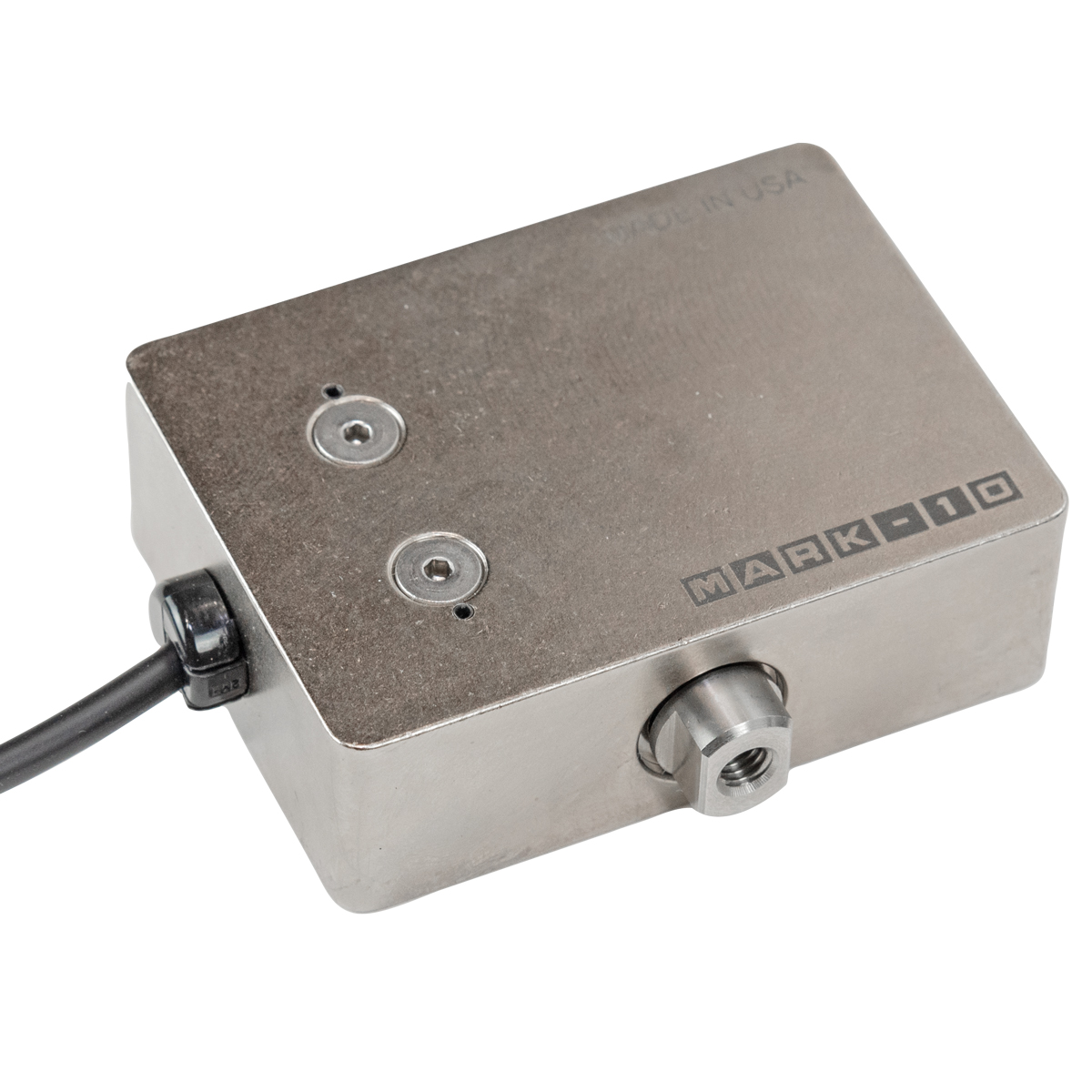

	1. Mark-10 \| R03系列力量感測器兩端都有內螺紋孔。

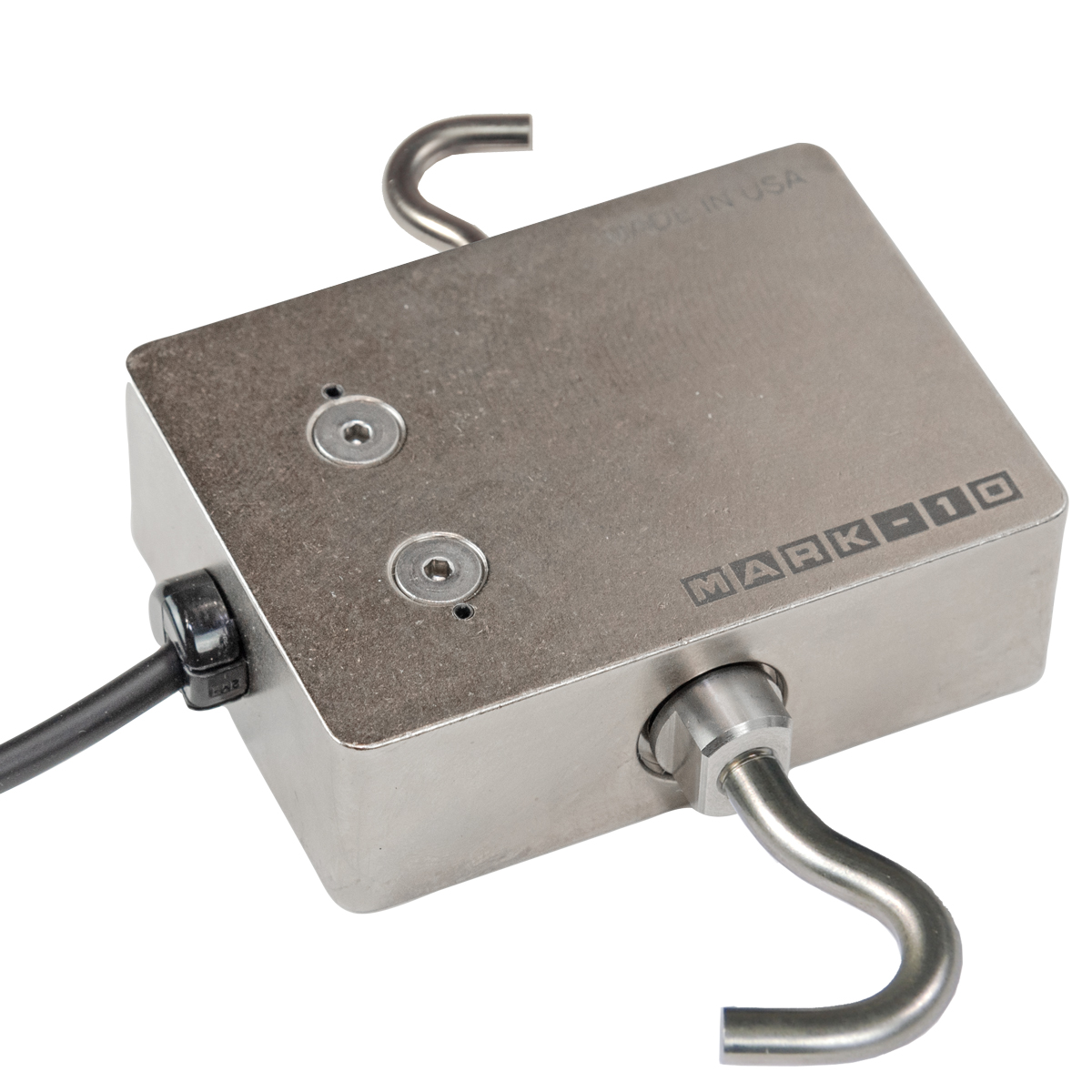

	2. Mark-10 \| R03系列傳感器的兩端安裝了可選配的掛鉤型治具。

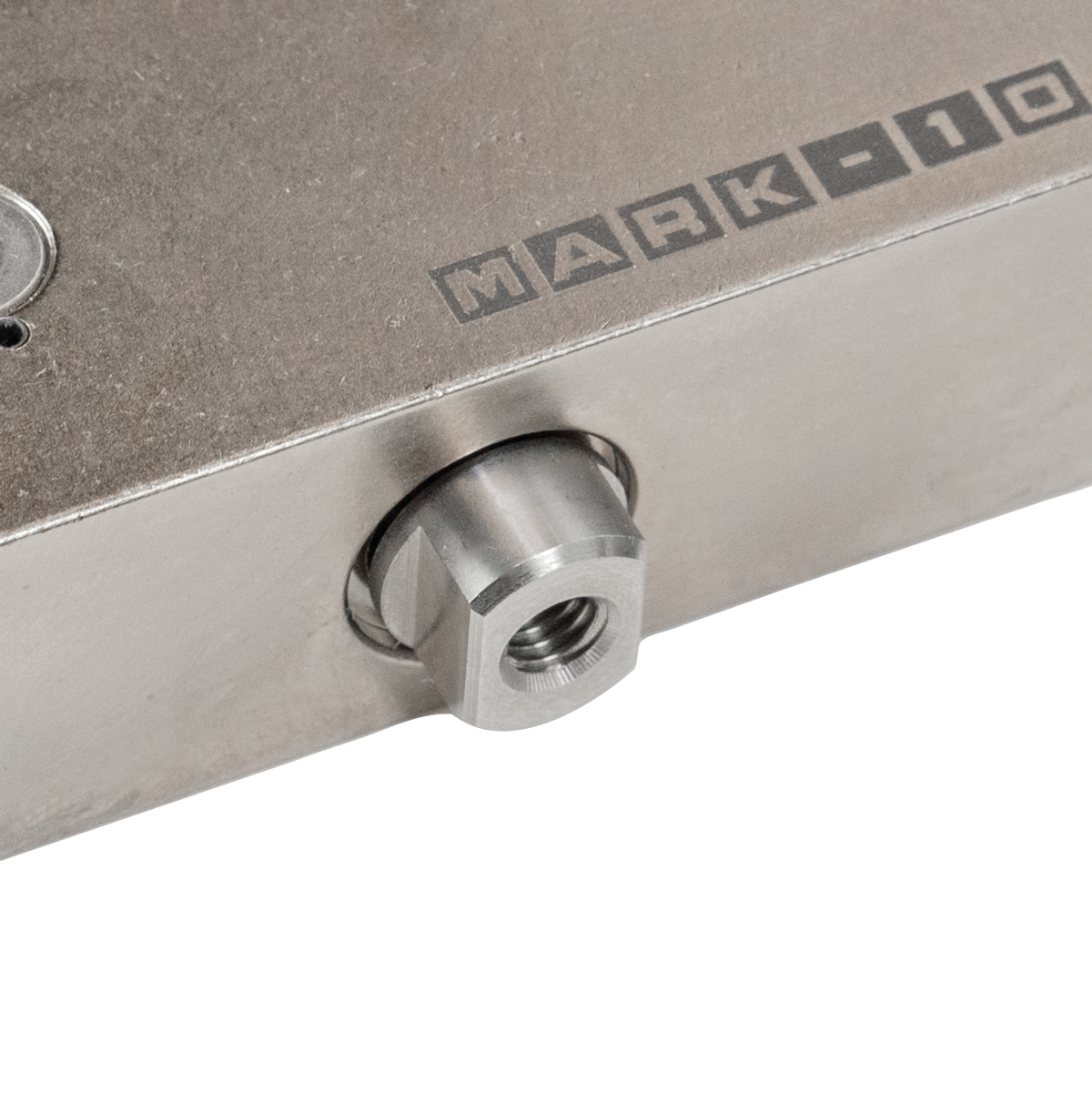

	3. Mark-10 \| R03系列傳感器的機械軸包括平坦表面以及用於容納附件和安裝結構的螺紋孔。

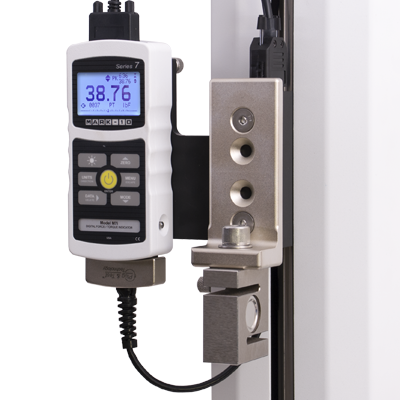

	4. R01、R03系列傳感器，搭配選購的 AC1062/安裝套件，裝設於 ESM303/測試台之使用範例。

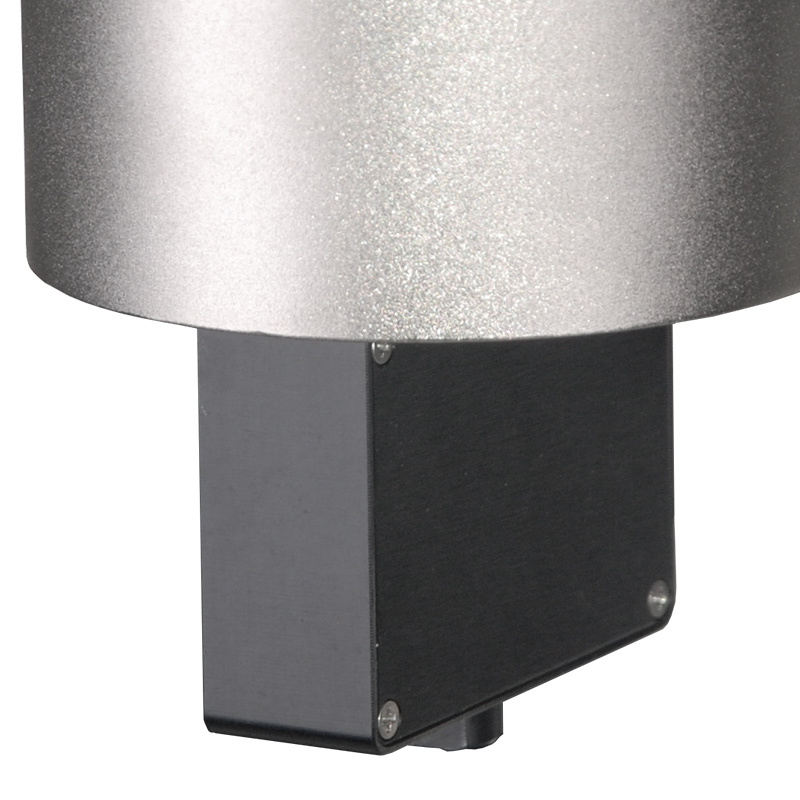

	5. R03系列傳感器裝設於 ESM1500LC/測試台之配置範例。

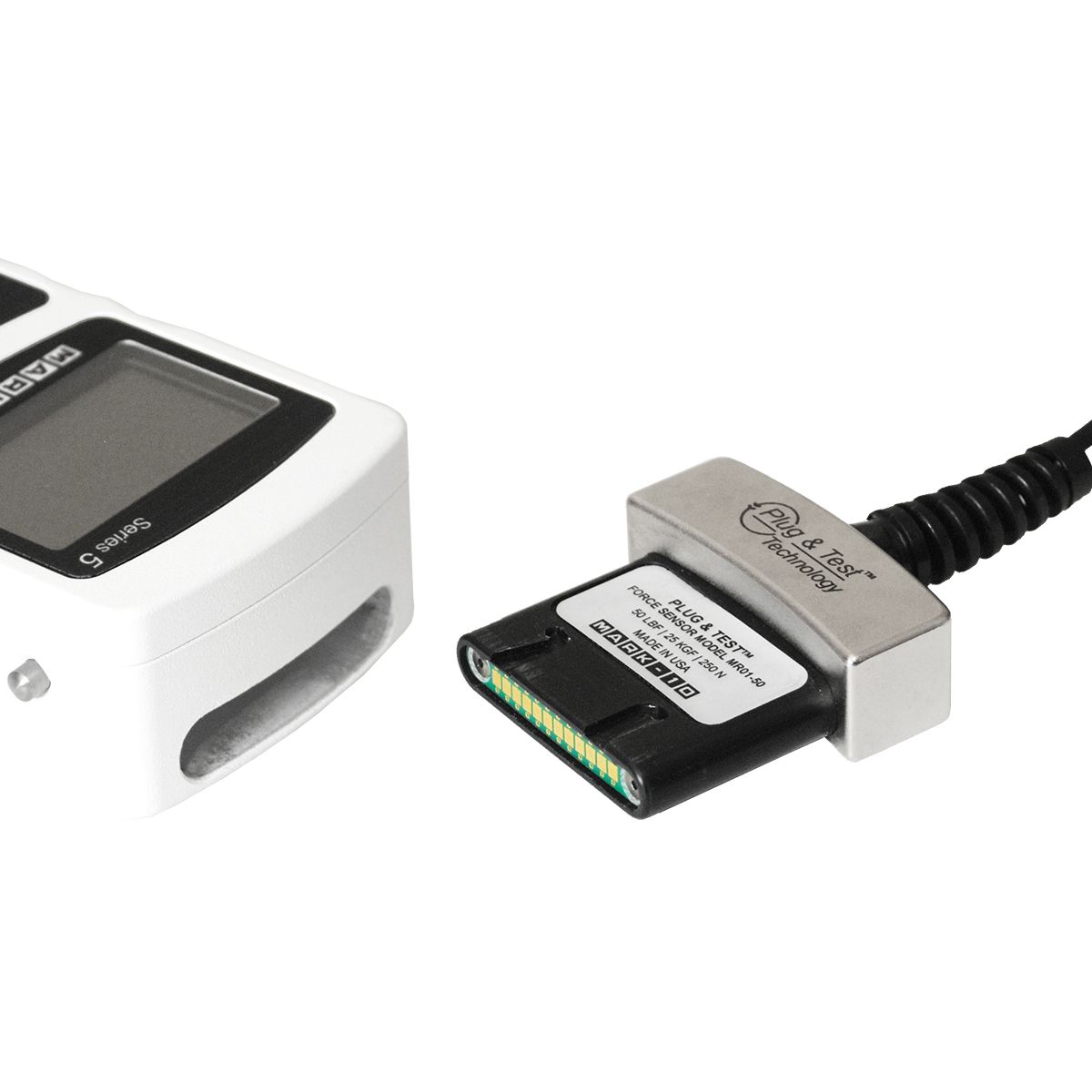

	6. Mark-10 \| R03系列力量感測器採用獨有的 Plug ＆ Test^®/即插即測試技術，允許 Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中 \| 誌成貿易股份有限公司。

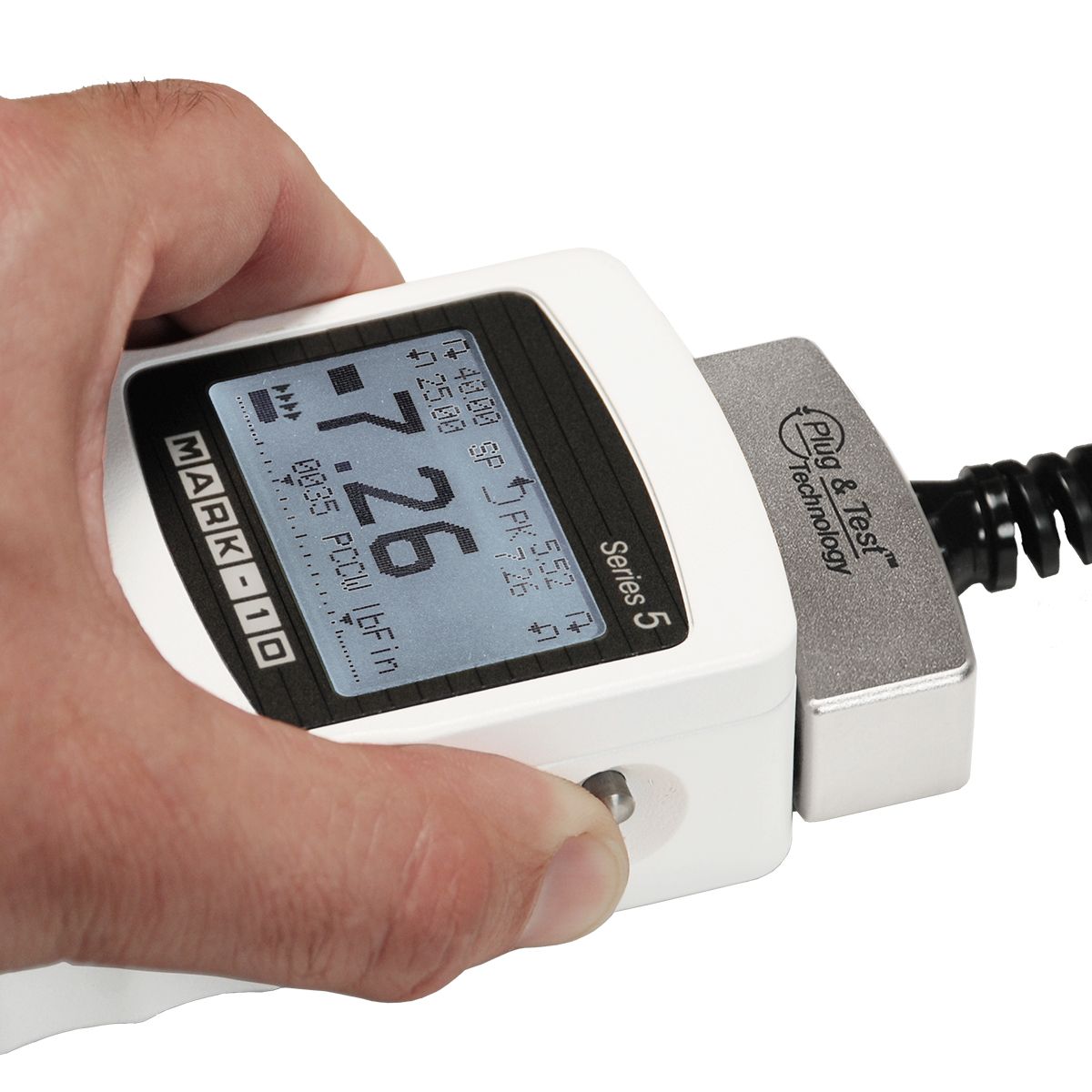

	7. MARK-10 系列力量感測器 : 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除，鍍金式之彈簧觸點確保持久和牢靠的連接。

特色

■ Plug & Test^® /即插即測試系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 測量拉伸力和壓縮力。
■ 堅固的鋁合金外殼。
■ 附精度檢驗報告 / NIST溯源證書。

規格

■ 精確度 : ± 0.15% F.S ( 最大標稱值 ) + 顯示器
■ 重量 : 0.2 Kg

7i及5i型號顯示器 : 力量傳感器之容量 x 解析度

2500 x 11000 x 0.51 x 0.00052.5 x 0.00110 x 0.00525 x 0.0150 x 0.02100 x 0.05250 x 0.1500 x 0.2100 x 0.0550 x 0.0250 x 0.0210 x 0.0055 x 0.0022.5 x 0.0011 x 0.0005B式表格

測試容量 x 解析度
型號	Kgf	gf	N	mN	lbf	ozf
MR03-025	-	100 x 0.05	1 x 0.0005	1,000 x 0.5	0.25 x 0.0001	4 x 0.002
MR03-05	-	250 x 0.1	2.5 x 0.001	2,500 x 1	0.5 x 0.0002	8 x 0.005
MR03-2	1 x 0.0005	1,000 x 0.5	10 x 0.005	-	2 x 0.001	32 x 0.02
MR03-5	2.5 x 0.001	2,500 x 1	25 x 0.01	-	5 x 0.002	80 x 0.05
MR03-10	5 x 0.002	5,000 x 2	50 x 0.02	-	10 x 0.005	160 x 0.1
MR03-20	10 x 0.005	10,000 x 5	100 x 0.05	-	20 x 0.01	320 x 0.2
MR03-50	25 x 0.01	25,000 x 10	250 x 0.1	-	50 x 0.02	800 x 0.5
MR03-100	50 x 0.02	50,000 x 20	500 x 0.2	-	100 x 0.05	1,600 x 1

3i型號顯示器 : 力量傳感器之容量 x 解析度

2500 x 11000 x 0.51 x 0.00052.5 x 0.00110 x 0.00525 x 0.0150 x 0.02100 x 0.05250 x 0.1500 x 0.2100 x 0.0550 x 0.0250 x 0.0210 x 0.0055 x 0.0022.5 x 0.0011 x 0.0005B式表量容量 x

測試容量 x 解析度
型號	Kgf	gf	N	lbf
MR03-025	-	100 x 0.1	1 x 0.001	0.25 x 0.0002
MR03-05	-	250 x 0.2	2.5 x 0.002	0.5 x 0.0005
MR03-2	1 x 0.001	-	10 x 0.01	2 x 0.002
MR03-5	2.5 x 0.002	-	25 x 0.02	5 x 0.005
MR03-10	5 x 0.005	-	50 x 0.05	10 x 0.01
MR03-20	10 x 0.01	-	100 x 0.1	20 x 0.02
MR03-50	25 x 0.02	-	250 x 0.2	50 x 0.05
MR03-100	50 x 0.05	-	500 x 0.5	100 x 0.1

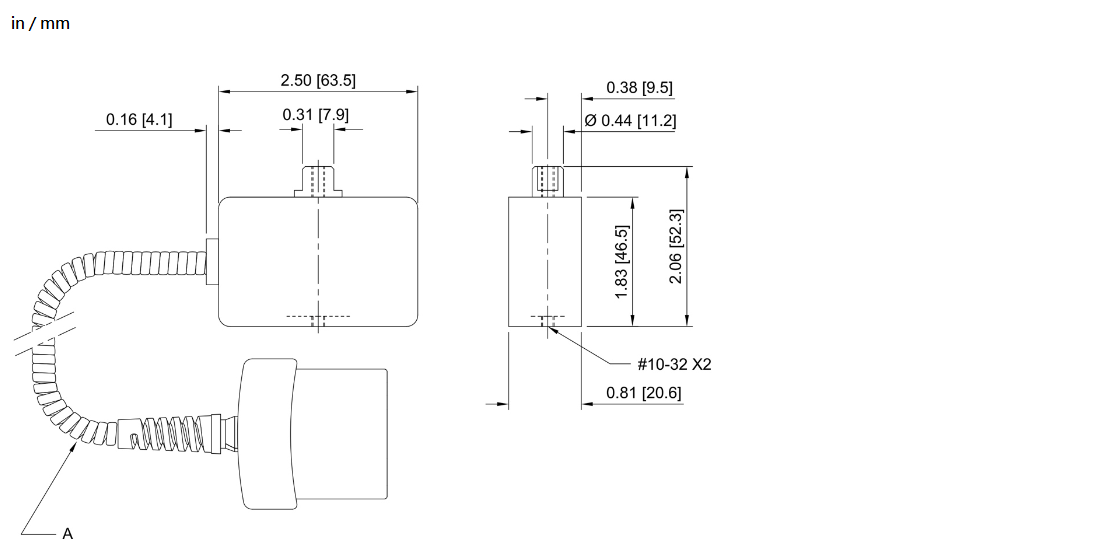

外觀尺寸

C式表格

型號	A
MR03-XXX	610 mm / 24 in
MR03-XXX-1*	254 mm / 10 in

* 以 "-1" 為字尾的力量感測器部件編號 : 為縮短型電纜，用於 ESM1500LC、ESM750LC、ESM303、ESM303H 等測試台。

例如：MR03-100-1 : 其出廠時已包括用於測試台的安裝套件。

訂購訊息

訂購資訊

型號	測試容量
MR03-025 *	力量型傳感器 : 測試容量 100 gf / 1,000 mN / 1 N / 0.25 lbf / 4 ozf
MR03-05 *	力量型傳感器 : 測試容量 250 gf / 2,500 mN / 2.5 N / 0.5 lbf / 8 ozf
MR03-2 *	力量型傳感器 : 測試容量 1,000 gf / 1 Kgf / 10 N / 2 lbf / 32 ozf
MR03-5 *	力量型傳感器 : 測試容量 2,500 gf / 2.5 Kgf / 25 N / 5 lbf / 80 ozf
MR03-10 *	力量型傳感器 : 測試容量 5,000 gf / 5 Kgf / 50 N / 10 lbf / 160 ozf
MR03-20 *	力量型傳感器 : 測試容量 10,000 gf / 10 Kgf / 100 N / 20 lbf / 320 ozf
MR03-50 *	力量型傳感器 : 測試容量 25,000 gf / 25 Kgf / 250 N / 50 lbf / 800 ozf
MR03-100 *	力量型傳感器 : 測試容量 50,000 gf / 50 Kgf / 500 N / 100 lbf / 1,600 ozf
	選購配備
AC1018	安裝套件 : 將 R01 或 R03 系列力量傳感器安裝至測試台 ( 不適用於 ESM303、ESM303H、ESM1500、ESM1500S、ESM750S 及 TSB100 等型號 )
AC1062	安裝套件 : 將 R01 或 R03 系列力量傳感器及顯示器安裝於 ESM303 測試台。
