MARK-10 🇺🇸

R04系列拉伸及壓縮型力量傳感器/感測器

■ 微小S型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR04系列微小型力量傳感器特別因應狹小的空間限制而設計，用於拉伸力和壓縮力的量測應用。此系列力量傳感器具有傑出的機械過載保護設計，兩側有螺紋孔，可相容各種治具和配件。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

加入詢問車

應用範例

特色

規格

7i及5i型 : 力量傳感器之容量 x 解析度

3i型號顯示器 : 力量傳感器之容量 x 解析度

外觀尺寸

應用範例

左圖右文表格

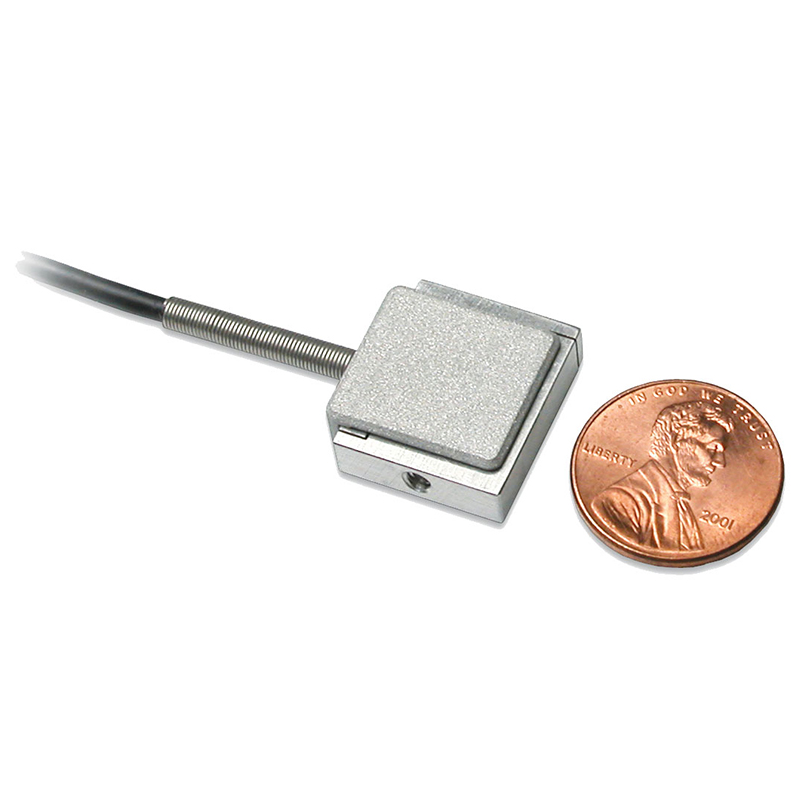

	1. MR04系列是微小型的拉伸/壓縮型傳感器，適用於空間有限的理想選擇。

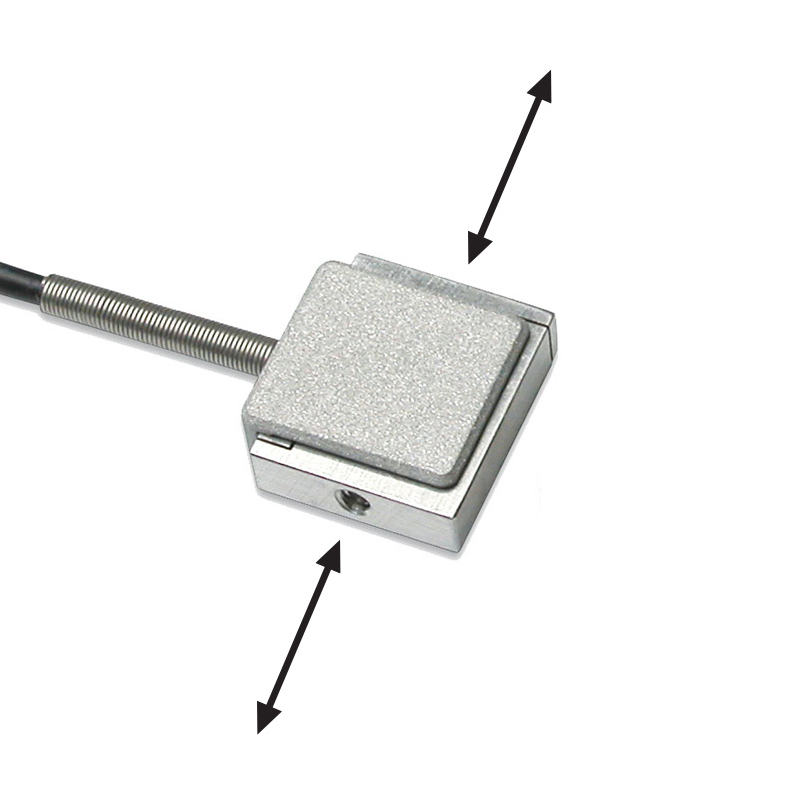

	2. 力施加到這些表面 ( 箭頭處 ) : MR04 系列力量感測器機體的兩側提供螺紋孔以適應各種安裝配置和附件。

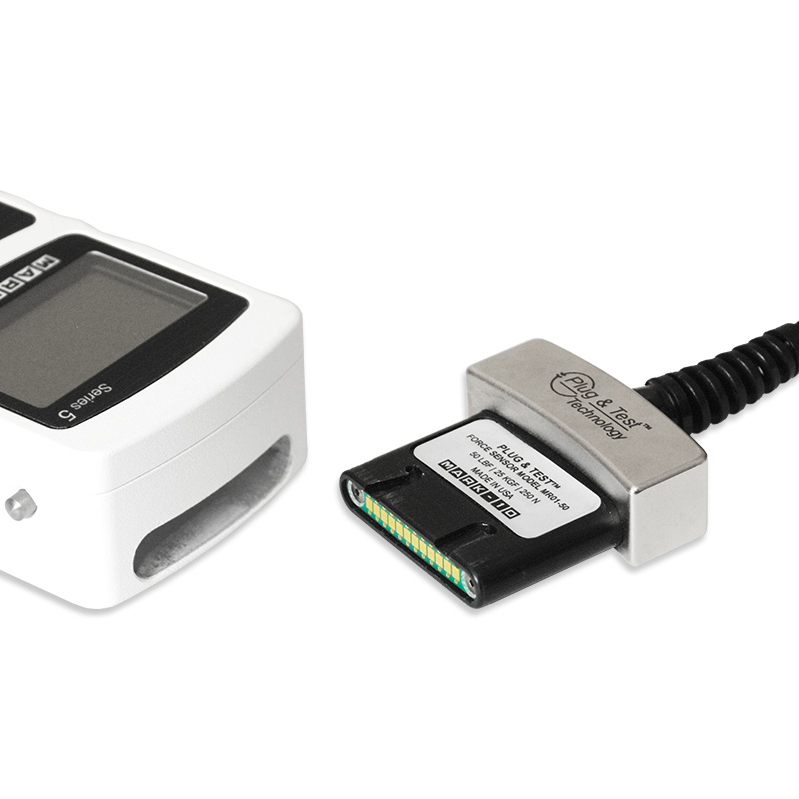

	3. MR04系列力量感測器採用獨有的 Plug ＆ Test^®/即插即測試技術，允許 Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中。

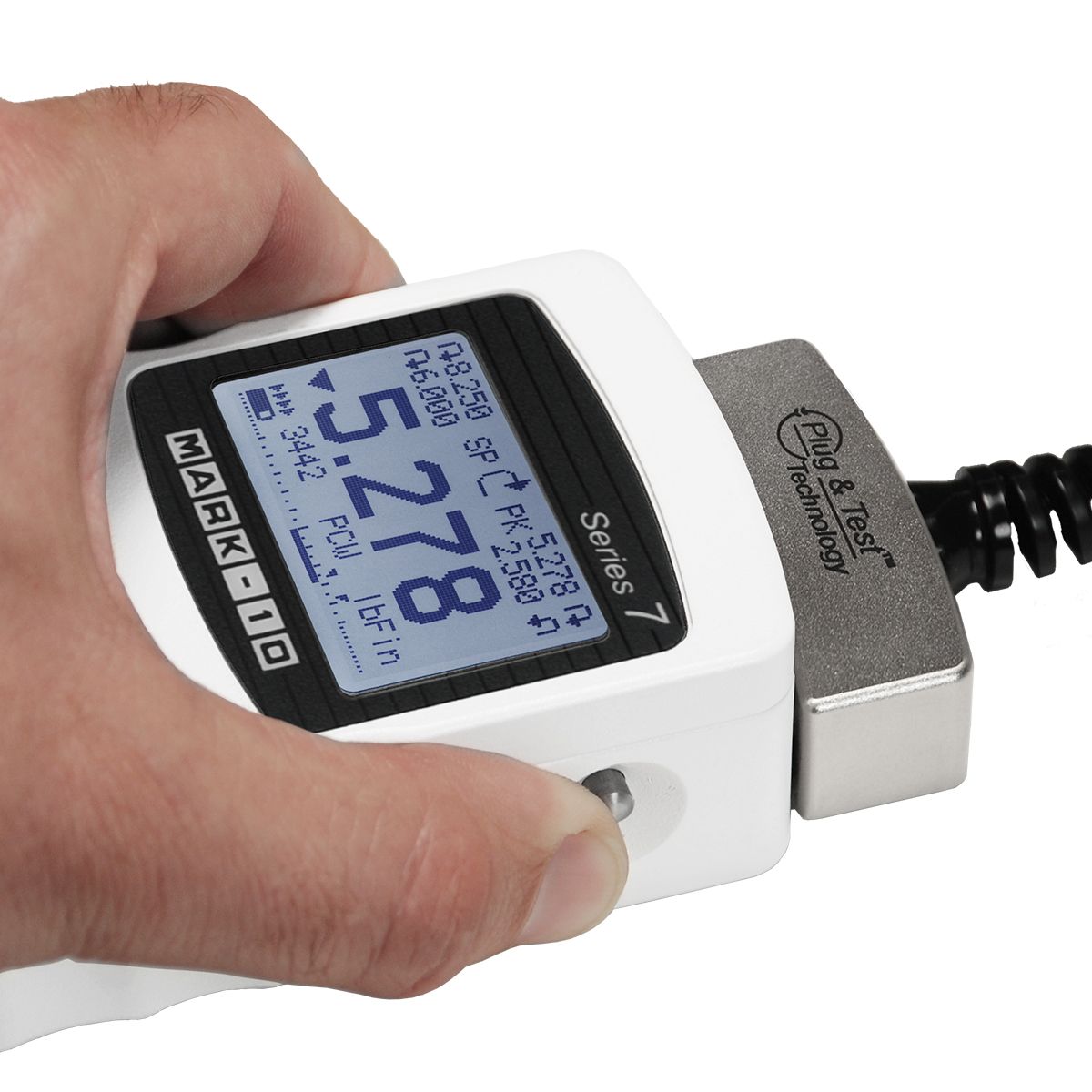

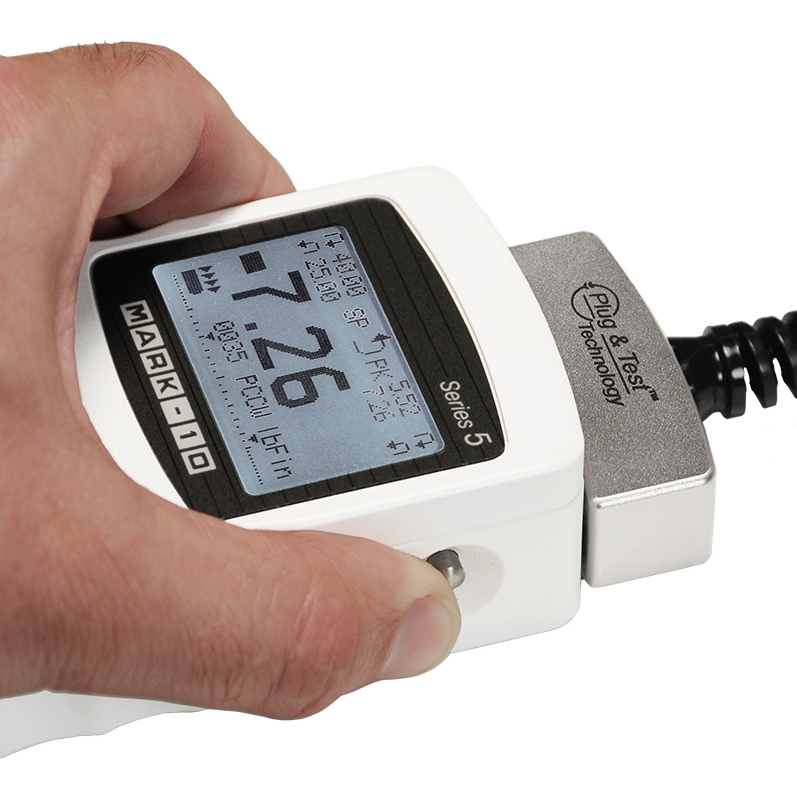

	4. 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。

特色

■ Plug & Test^® /即插即測試系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 微小型結構。
■ 測量拉伸力和壓縮力。
■ 附精度檢驗報告 / NIST溯源證書。

規格

■ 精確度 : ± 0.2% F.S ( 最大標稱值 ) + 顯示器
■ 重量 : 7g

7i及5i型 : 力量傳感器之容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf	gf	N	mN	lbf	ozf
MR04-025M	-	100 x 0.05	1 x 0.0005	1,000 x 0.5	0.25 x 0.0001	4 x 0.002
MR04-05M	-	250 x 0.1	2.5 x 0.001	2,500 x 1	0.5 x 0.0002	8 x 0.005
MR04-2M	1 x 0.0005	1,000 x 0.5	10 x 0.005	-	2 x 0.001	32 x 0.02
MR04-5M	2.5 x 0.001	2,500 x 1	25 x 0.01	-	5 x 0.002	80 x 0.05
MR04-10M	5 x 0.002	5,000 x 2	50 x 0.02	-	10 x 0.005	160 x 0.1
MR04-20M	10 x 0.005	10,000 x 5	100 x 0.05	-	20 x 0.01	320 x 0.2
MR04-50M	25 x 0.01	25,000 x 10	250 x 0.1	-	50 x 0.02	800 x 0.5
MR04-100M	50 x 0.02	50,000 x 20	500 x 0.2	-	100 x 0.05	1,600 x 1

3i型號顯示器 : 力量傳感器之容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf	gf	N	lbf
MR04-025M	-	100 x 0.1	1 x 0.001	0.25 x 0.0002
MR04-05M	-	250 x 0.2	2.5 x 0.002	0.5 x 0.0005
MR04-2M	1 x 0.001	-	10 x 0.01	2 x 0.002
MR04-5M	2.5 x 0.002	-	25 x 0.02	5 x 0.005
MR04-10M	5 x 0.005	-	50 x 0.05	10 x 0.01
MR04-20M	10 x 0.01	-	100 x 0.1	20 x 0.02
MR04-50M	25 x 0.02	-	250 x 0.2	50 x 0.05
MR04-100M	50 x 0.05	-	500 x 0.5	100 x 0.1

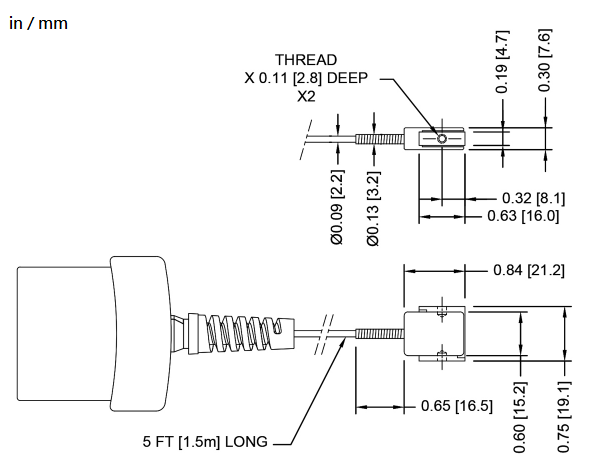

外觀尺寸

C式表格

型號	螺牙
MR04-025M	M3 x 0.5
MR04-05M
MR04-2M
MR04-5M
MR04-10M
MR04-20M
MR04-50M
MR04-100M

訂購訊息

訂購資訊

型號	測試容量
MR04-025M	力量型傳感器 : 測試容量 100 gf / 1,000 mN / 1 N / 0.25 lbf / 4 ozf
MR04-05M	力量型傳感器 : 測試容量 250 gf / 2,500 mN / 2.5 N / 0.5 lbf / 8 ozf
MR04-2M	力量型傳感器 : 測試容量 1,000 gf / 1 Kgf / 10 N / 2 lbf / 32 ozf
MR04-5M	力量型傳感器 : 測試容量 2,500 gf / 2.5 Kgf / 25 N / 5 lbf / 80 ozf
MR04-10M	力量型傳感器 : 測試容量 5,000 gf / 5 Kgf / 50 N / 10 lbf / 160 ozf
MR04-20M	力量型傳感器 : 測試容量 10,000 gf / 10 Kgf / 100 N / 20 lbf / 320 ozf
MR04-50M	力量型傳感器 : 測試容量 25,000 gf / 25 Kgf / 250 N / 50 lbf / 800 ozf
MR04-100M	力量型傳感器 : 測試容量 50,000 gf / 50 Kgf / 500 N / 100 lbf / 1,600 ozf
