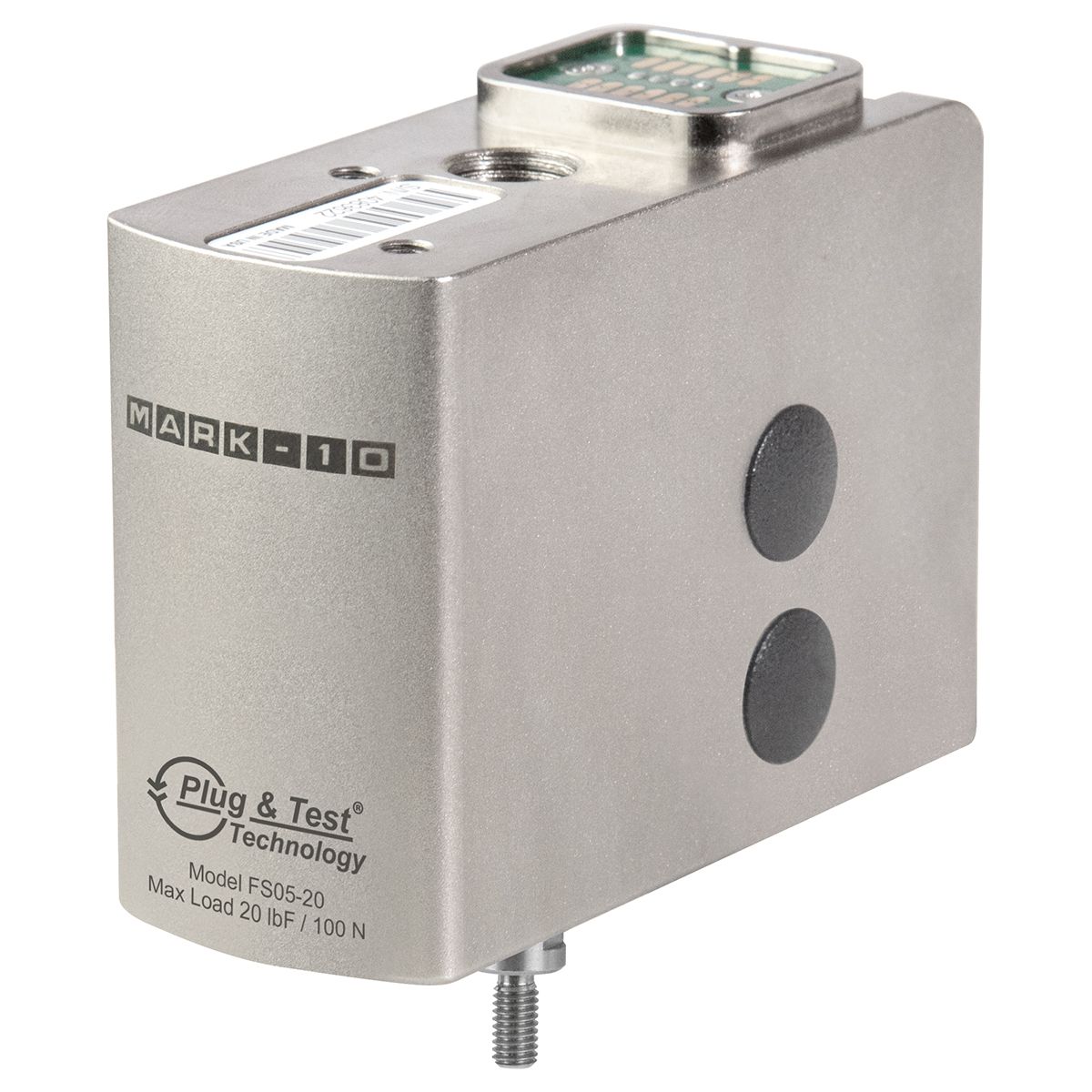

1. FS05 系列力量傳感器可直接安裝在 F系列 (智能型 ) 和 F-EM系列 ( 高階型 ) 的 F105、F305、F505 和 F505H 型等測試台。 選購 AC1083/適配器 可將 FS05 系列傳感器安裝到 F系列 ( 智能型 ) 和 F-EM系列 ( 高階型 ) 的 F755、F755S、F1505 和 F1505S 等測試台。 |
 |

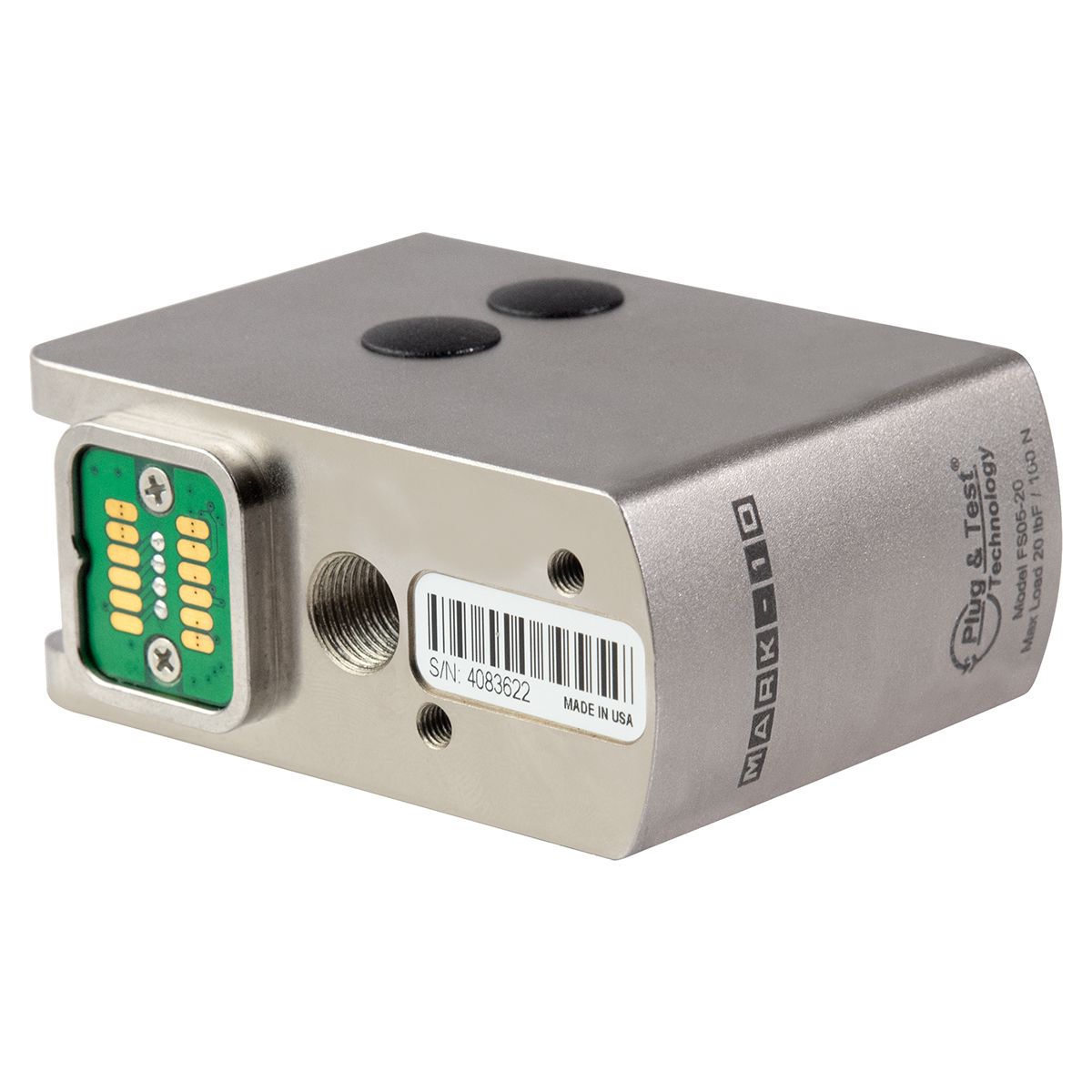

2. FS05 系列力量感測器的鍍金觸點和引腳可確保力傳感器和測試台之間可靠、流線型的連接。 |
 |

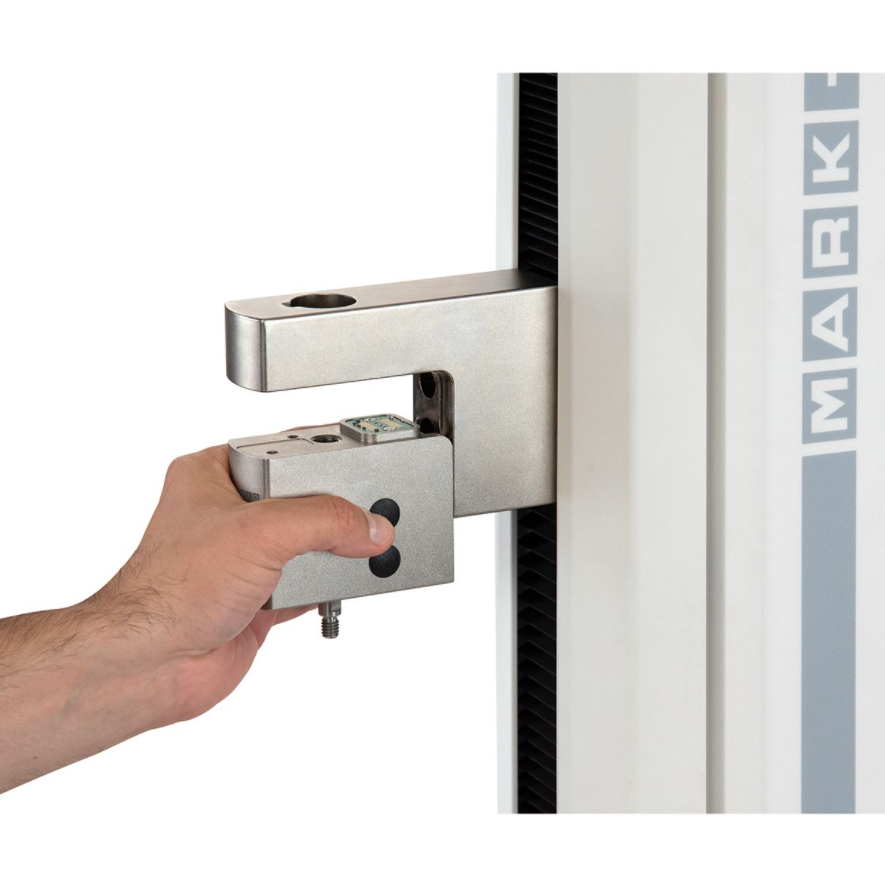

3. FS05系列智能型力量傳感器可直接安裝在 F系列 ( 智能型 ) 和 F-EM系列 ( 高階型 ) 的 F105、F305、F505 和 F505H 的聯桿器裝置上，無需任何連接電纜。測試容量範圍 : 0.05 ~ 250 Kgf / 0.5 ~ 2,500 N / 0.12 ~ 500 lbf。 |
 |

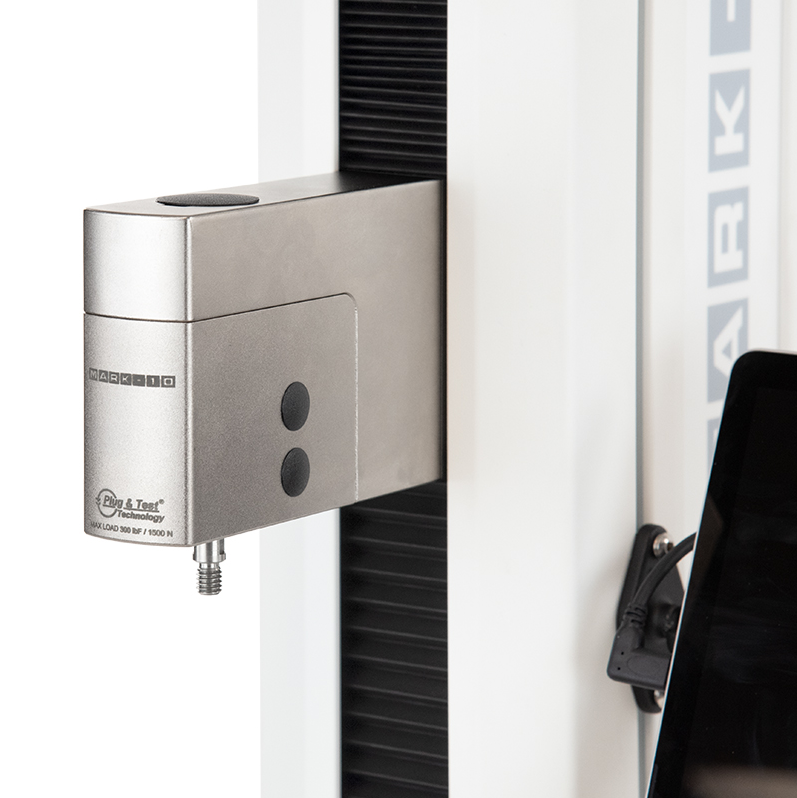

4. FS05系列力量傳感器安裝於 F系列 ( 智能型 ) 和 F-EM系列 ( 高階型 ) 的 F305 測試台之配置範例。 |
 |
5. FS05 系列傳感器透過 AC1083/適配器 可安裝到 F系列 ( 智能型 ) 和 F-EM系列 ( 高階型 ) 的 F755、F755S、F1505 和 F1505S 等型號的測試台。 |
■ 直接安裝到型號 F105、F305、F505 和 F505H 等測試台的聯桿器裝置上，無需任何連接電纜。
■ Plug & Test®/即插即測試 系列的結構件，可互換傳感器和顯示器（需要適配器）。
■ 測量拉伸力和壓縮力。
■ 附精度檢驗報告 / NIST 溯源證書。
■ 精確度 :
±0.1% F.S ( 最大標稱值 ) + 顯示器或測試台
■ 過載保護 :
最大標稱值之150%
■ 重量 :
FS05-012 ~ FS05-100 : 0.5 Kg
FS05-200 ~ FS05-500 : 0.9 Kg
B式表格
| 測試容量 x 解析度 | |||||||
|---|---|---|---|---|---|---|---|
| 型號 | Kgf | gf | KN | N | mN | lbf | ozf |
| FS05-012 | - | 50 x 0.02 | - | 0.5 x 0.0002 | 500 x 0.2 | 0.12 x 0.00005 | 2 x 0.001 |
| FS05-025 | - | 100 x 0.05 | - | 1 x 0.0005 | 1,000 x 0.5 | 0.25 x 0.0001 | 4 x 0.002 |
| FS05-05 | - | 250 x 0.1 | - | 2.5 x 0.001 | 2,500 x 1 | 0.5 x 0.0002 | 8 x 0.005 |
| FS05-2 | 1 x 0.0005 | 1,000 x 0.5 | - | 10 x 0.005 | - | 2 x 0.001 | 32 x 0.02 |
| FS05-5 | 2.5 x 0.001 | 2,500 x 1 | - | 25 x 0.01 | - | 5 x 0.002 | 80 x 0.05 |
| FS05-10 | 5 x 0.002 | 5,000 x 2 | - | 50 x 0.02 | - | 10 x 0.005 | 160 x 0.1 |
| FS05-20 | 10 x 0.005 | 10,000 x 5 | - | 100 x 0.05 | - | 20 x 0.01 | 320 x 0.2 |
| FS05-50 | 25 x 0.01 | 25,000 x 10 | - | 250 x 0.1 | - | 50 x 0.02 | 800 x 0.5 |
| FS05-100 | 50 x 0.02 | 50,000 x 20 | - | 500 x 0.2 | - | 100 x 0.05 | 1,600 x 1 |
| FS05-200 | 100 x 0.05 | - | 1 x 0.0005 | 1,000 x 0.5 | - | 200 x 0.1 | 3,200 x 2 |
| FS05-300 | 150 x 0.05 | - | 1.5 x 0.0005 | 1,500 x 0.5 | - | 300 x 0.1 | 4,800 x 2 |
| FS05-500 | 250 x 0.1 | - | 2.5 x 0.001 | 2,500 x 1 | - | 500 x 0.2 | 8,000 x 5 |
左圖右文表格
 |

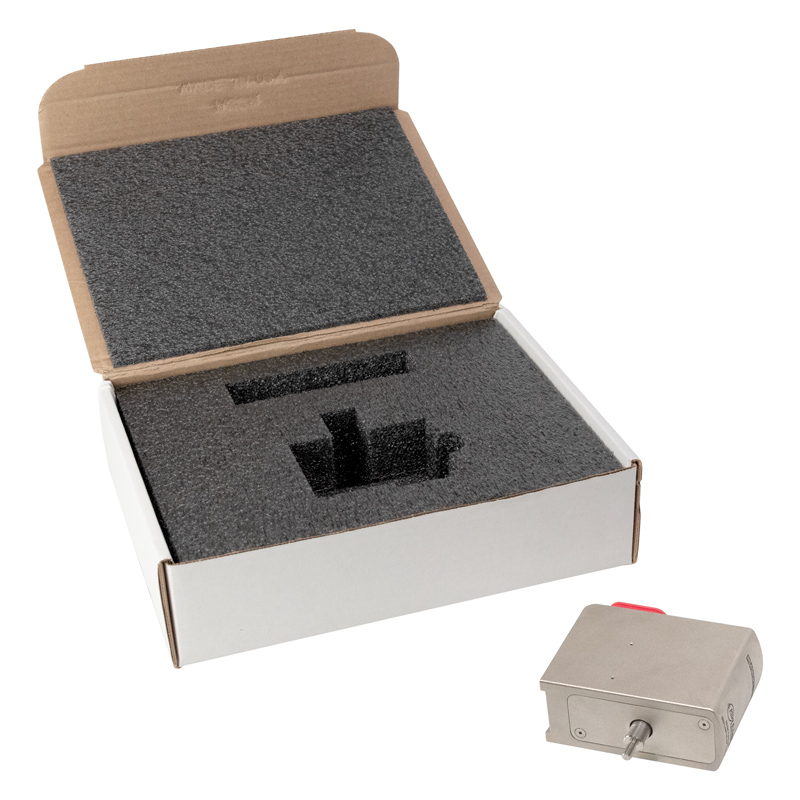

FS05 系列測力計如圖所示運送 |
小圖數值
| 配件 | FS05-012 ~ FS05-20 | FS05-50 ~ FS05-100 | FS05-200 ~ FS05-500 | |
|---|---|---|---|---|
 |

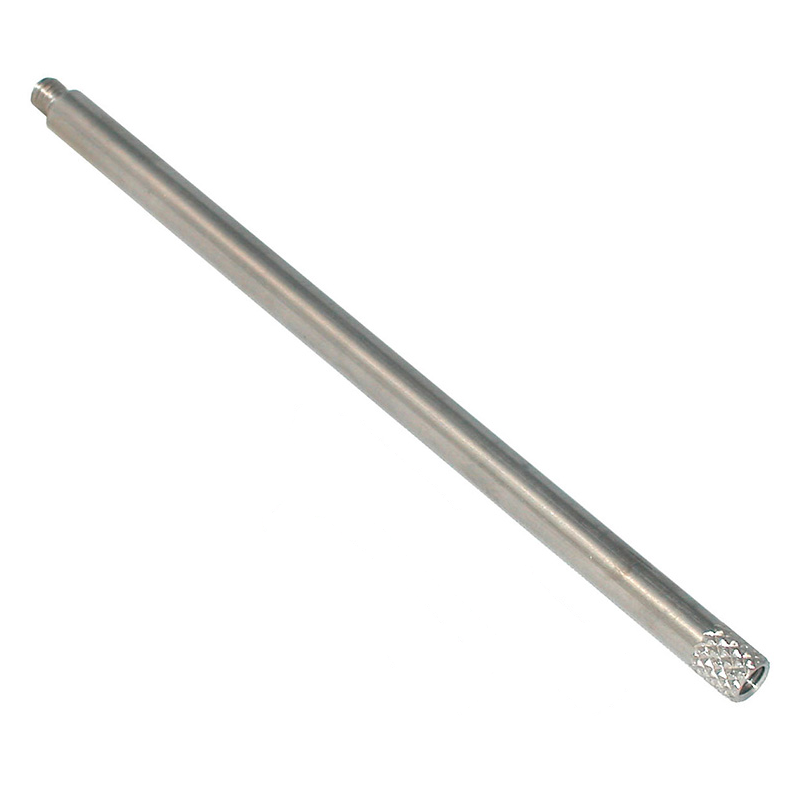

延長桿＊ | G1024 | G1024 | G1031 |
 |

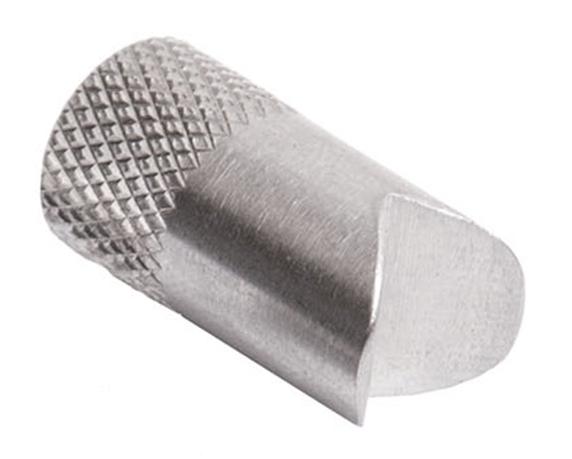

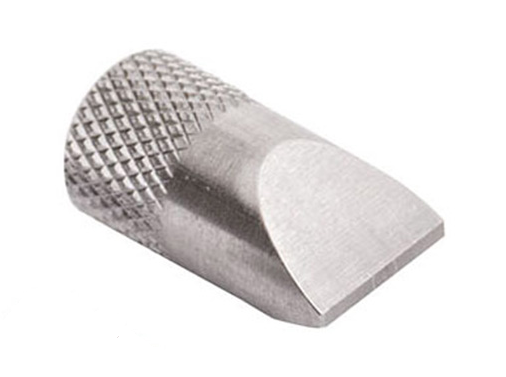

鑿型測頭 | G1025 | G1025 | G1032 |
 |

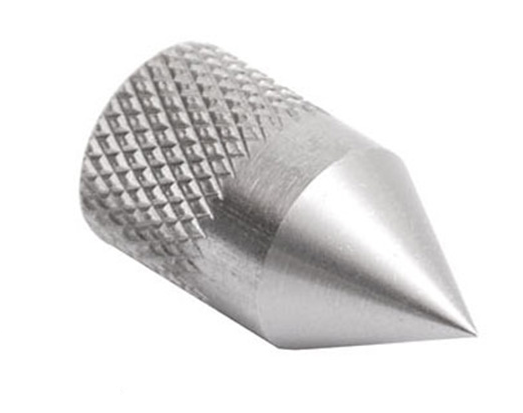

尖型測頭 | G1026 | G1026 | G1033 |
 |
V型槽測頭 | G1027 | G1027 | G1034 |
 |

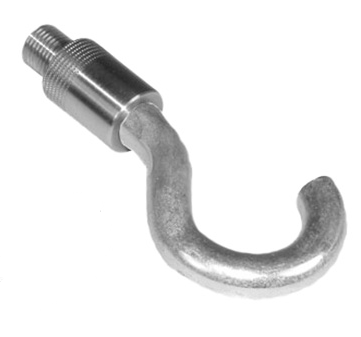

鈎型測頭 / 小型 | G1028 | G1028 | - |
 |

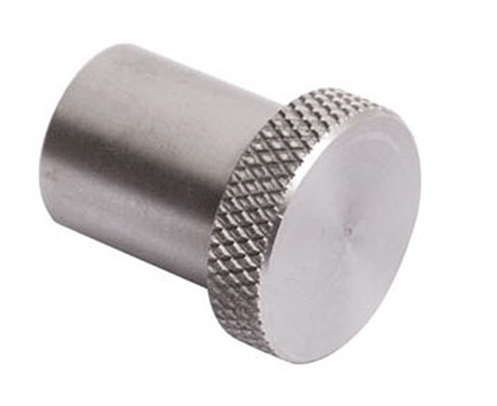

平型測頭 | G1029 | G1029 | G1036 |
 |
鈎型測頭 / 中型 ( 需搭配 G1039 連結器 ) | G1038 | G1038 | - |
 |
鈎型測頭 / 大型 ( 需搭配 G1037 連結器 ) | - | - | G1035 |
 |

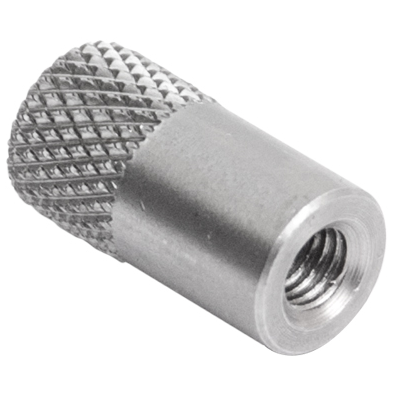

連結器 | G1039 | G1039 | G1037 |
| ＊ 請勿應用於壓縮性測試。 | ||||

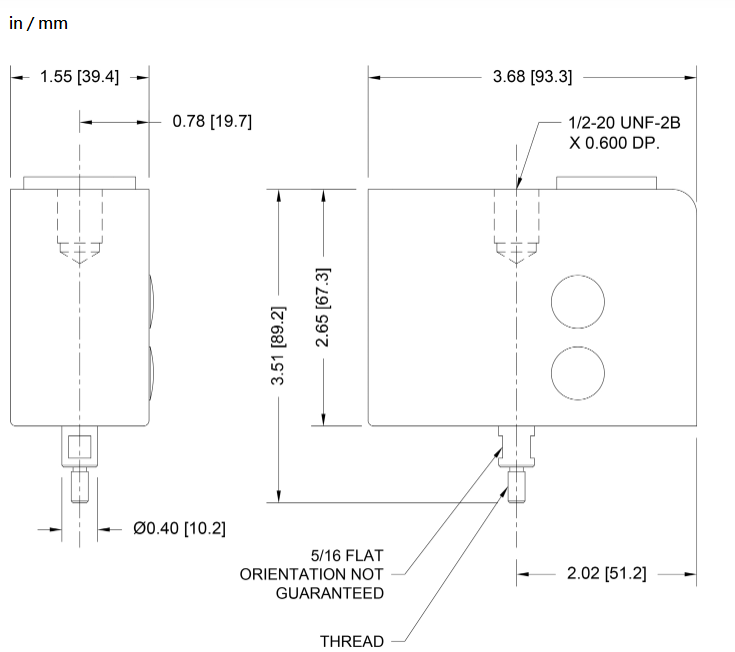

C式表格
| 型號 | 螺紋規格 |
|---|---|
| FS05-012 ~ FS05-100 | #10-32 UNF |
| FS05-200 ~ FS05-500 | 5/16-18 UNC |
訂購訊息
| 型號 | 描述 |
|---|---|
| FS05-012 | 力量型傳感器 : 測試容量 50 gf / 0.5 N / 500 mN / 0.12 lbf / 2 ozf |
| FS05-025 | 力量型傳感器 : 測試容量 100 gf / 1 N / 1,000 mN / 0.25 lbf / 4 ozf |
| FS05-05 | 力量型傳感器 : 測試容量 250 gf / 2.5 N / 2,500 mN / 0.5 lbf / 8 ozf |
| FS05-2 | 力量型傳感器 : 測試容量 1,000 gf / 1 Kgf / 10 N / 2 lbf / 32 ozf |
| FS05-5 | 力量型傳感器 : 測試容量 2,500 gf / 2.5 Kgf / 25 N / 5 lbf / 80 ozf |
| FS05-10 | 力量型傳感器 : 測試容量 5,000 gf / 5 Kgf / 50 N / 10 lbf / 160 ozf |
| FS05-20 | 力量型傳感器 : 測試容量 10,000 gf / 10 Kgf / 100 N / 20 lbf / 320 ozf |
| FS05-50 | 力量型傳感器 : 測試容量 25,000 gf / 25 Kgf / 250 N / 50 lbf / 800 ozf |
| FS05-100 | 力量型傳感器 : 測試容量 50,000 gf / 50 Kgf / 500 N / 100 lbf / 1,600 ozf |
| FS05-200 | 力量型傳感器 : 測試容量 100 Kgf / 1,000 N / 1 KN / 200 lbf / 3,200 ozf |
| FS05-300 | 力量型傳感器 : 測試容量 150 Kgf / 1,500 N / 1.5 KN / 300 lbf / 4,800 ozf |
| FS05-500 | 力量型傳感器 : 測試容量 250 Kgf / 2,500 N / 2.5 KN / 500 lbf / 8,000 ozf |
| 要考慮的其他項目 | |

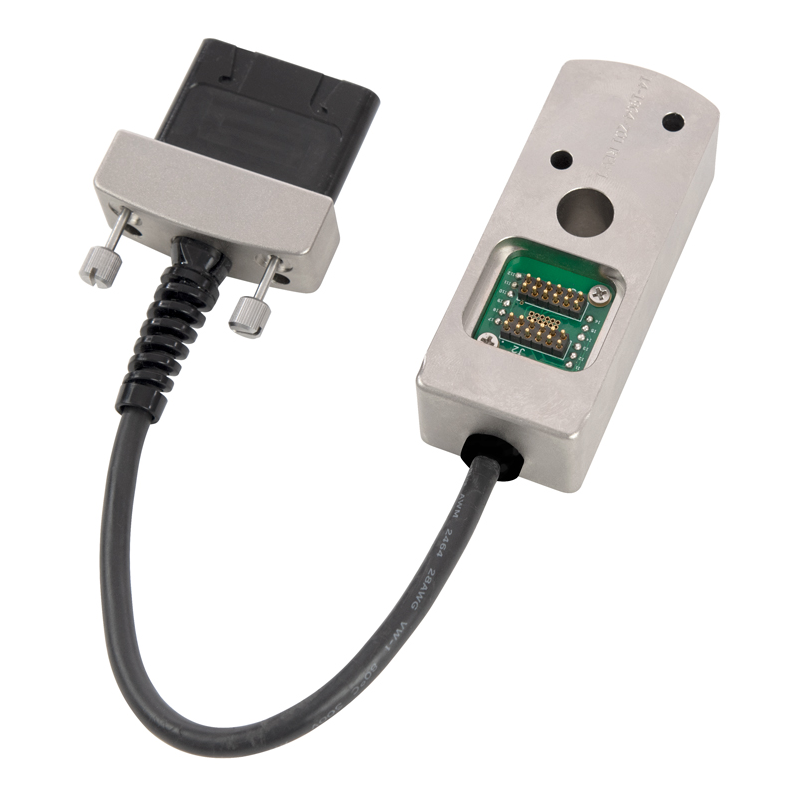

| AC1083 | 適配器 : 250 mm / 10 in、將 FS系列力量傳感器 或 PTAF傳感器用轉接器 連接到Plug & Test®/隨插即測試 的介面，或將 FS05系列傳感器 安裝到型號 F755、F755S、F1505 和 F1505S 等測試台。 |
| AC1084 | Plug & Test® /隨插即測試 的介面用延長線 : 305 mm / 12 in。 |
