MARK-10 🇺🇸

F755 材料試驗機

■ 測試容量 : 340 kgf / 3,400 N / 750 lbf
■ 測試行程 : 813 mm / 32 in

F755 是可依使用需求而配置測試容量的單柱型材料試驗機，拉伸、壓縮、剝離、破裂及抗彎強度等的測量應用可達 340 Kgf / 3.4 KN / 750 lbf，適合於實驗室和生產現場環境的一款堅固設計。

允許使用者自行配置測試速度、力量和距離等測試極限值，以執行循環、預載、破/斷裂偵測、材料變形量檢測等多種參數的測試模式，充分滿足大多數行業的各種測試需求。

經由 IntelliMESUR^®軟體可設定測試、記錄數據和分析資料。IntelliMESUR^®軟體以平板電腦作為集成的控制面板使用，也支援任何Windows的相關設備，以執行基本測試及多重步驟的拉力或壓力等循環性及序列性測試。

加入詢問車

應用範例

特色

IntelliMESUR ®軟體

選購功能

規格

標準配備-1/含電腦

標準配備-2/不含電腦

選購配備

外觀尺寸

應用範例

左圖右文表格

	1. F755材料試驗機 : 搭配兩個 G1061/楔形夾具，被配置用於評估材料強度測試的使用範例。

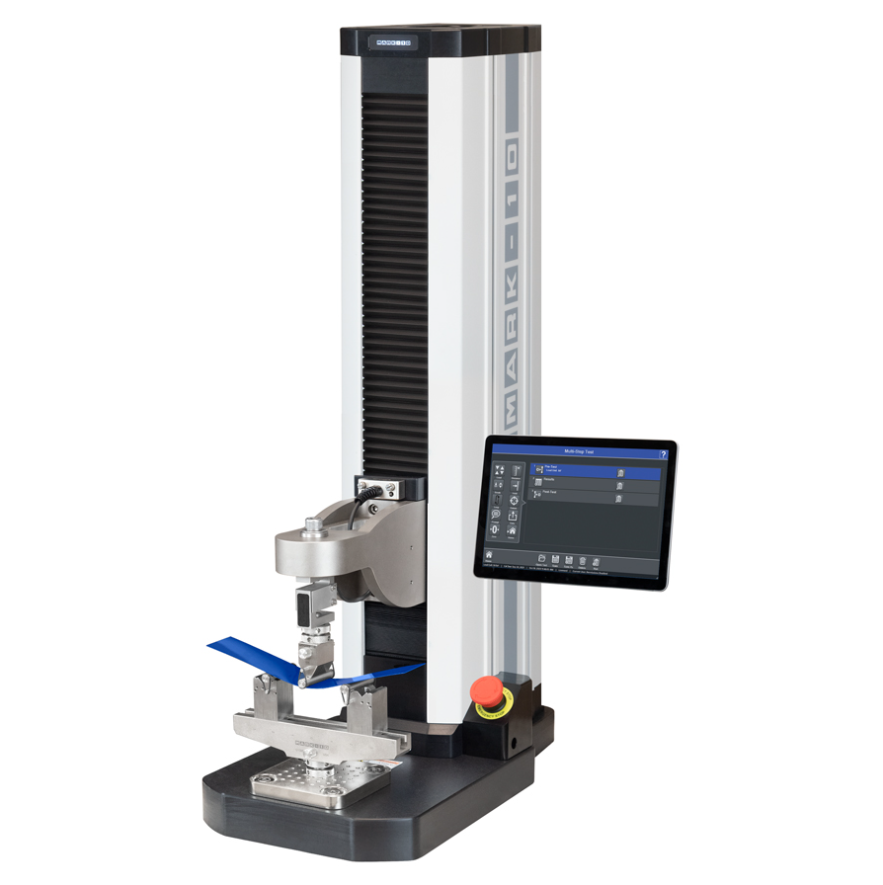

	2. F755抗壓測試機 : 搭配上端G1097/測鉆和下端G1096/彎曲固定基座被配置用於三點抗彎強度測試的使用範例。

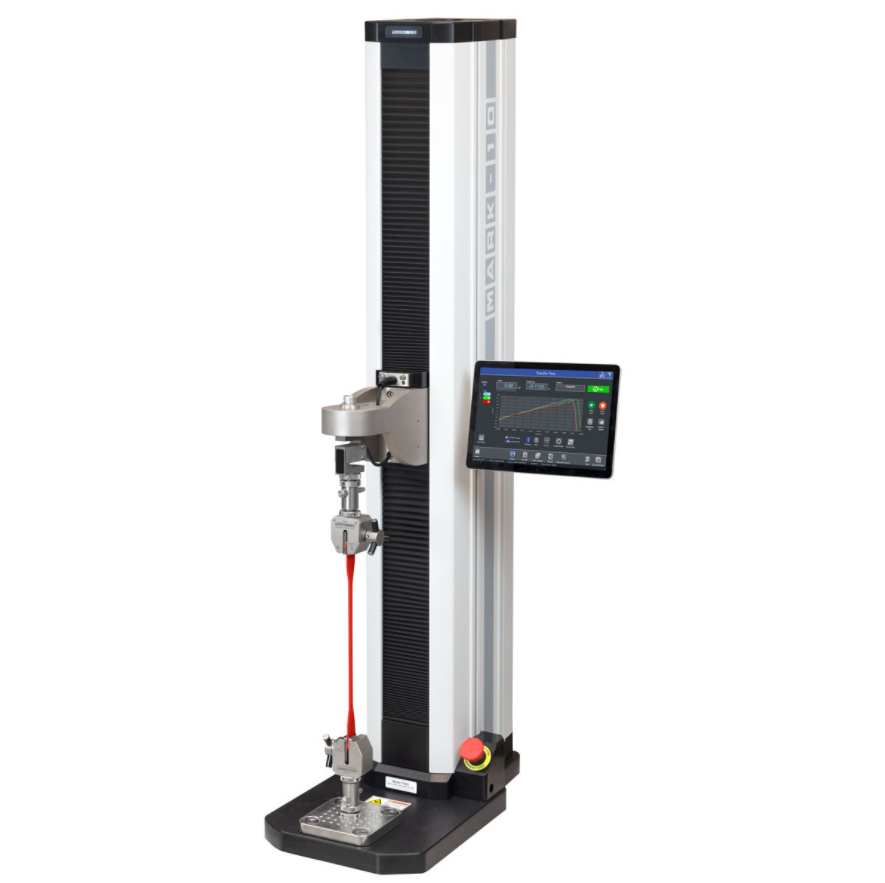

	3. F755拉伸試驗機 : 搭配兩個 G1061/楔形夾具，被配置於橡膠、薄膜類材料的拉伸強度測試的使用範例。

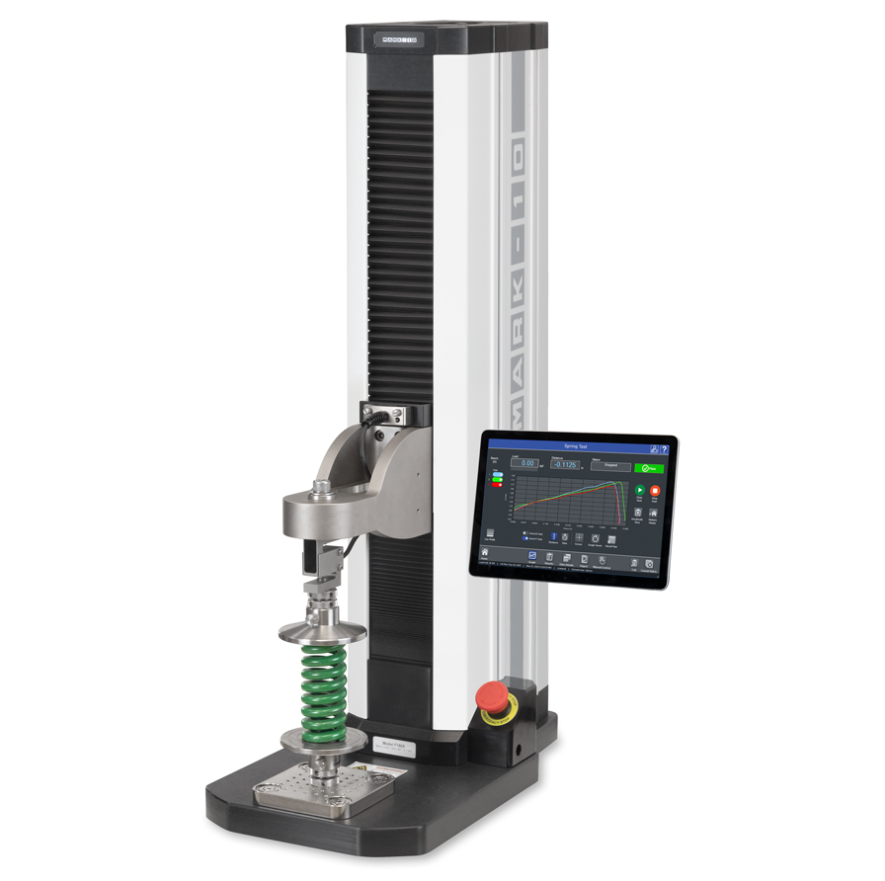

	4. F755彈簧試驗機 : 使用一對 G1087/高容量圓板式測頭及眼尾連接裝置進行彈簧的拉伸及壓縮變形量等測試。
	5. 實體的上限和下限定位開關可等同於測試範圍或作為測試防錯裝置。雙刻度的刻劃尺可協助置放極限開關時的定位參考。
	6. 藉由 Mark-10 創新的 FollowMe^®/跟隨我功能，用戶可以用手(推或拉動)力量傳感器來移動聯桿器裝置，進行測試時啟始位置的快速和微調定位。

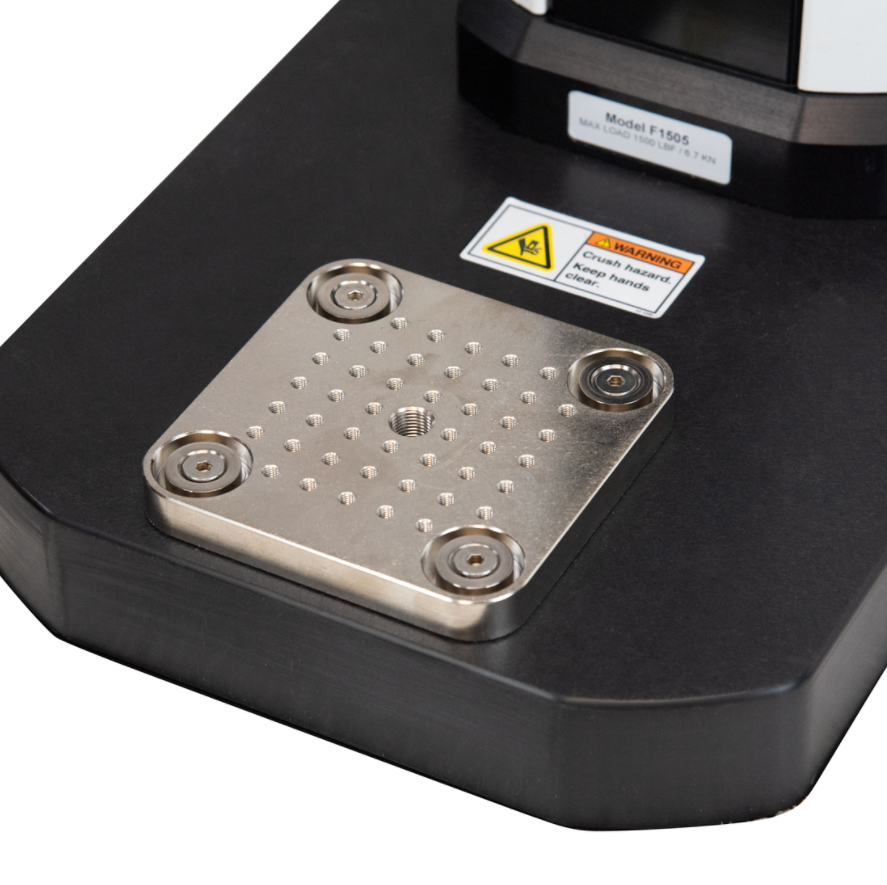

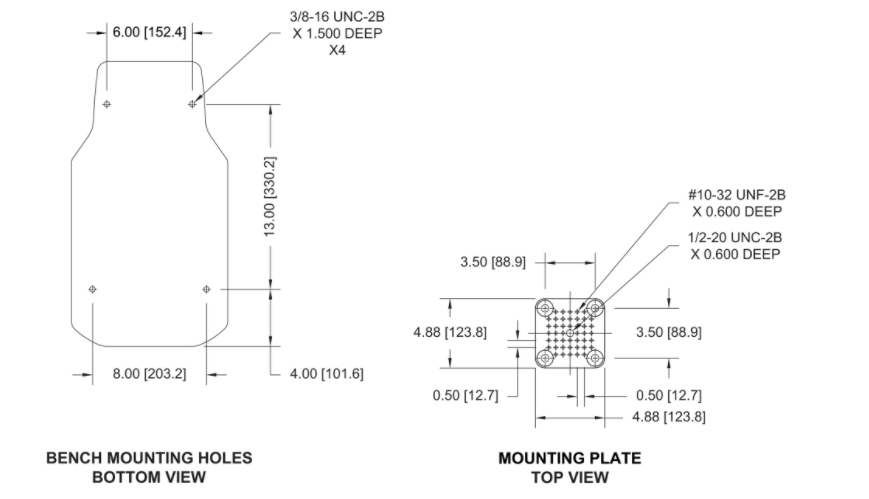

	7. 安裝板可在X/Y方向上更改位置，用於將受測樣品精確地定位，上頭附有固定安裝螺絲用的矩陣式孔位。

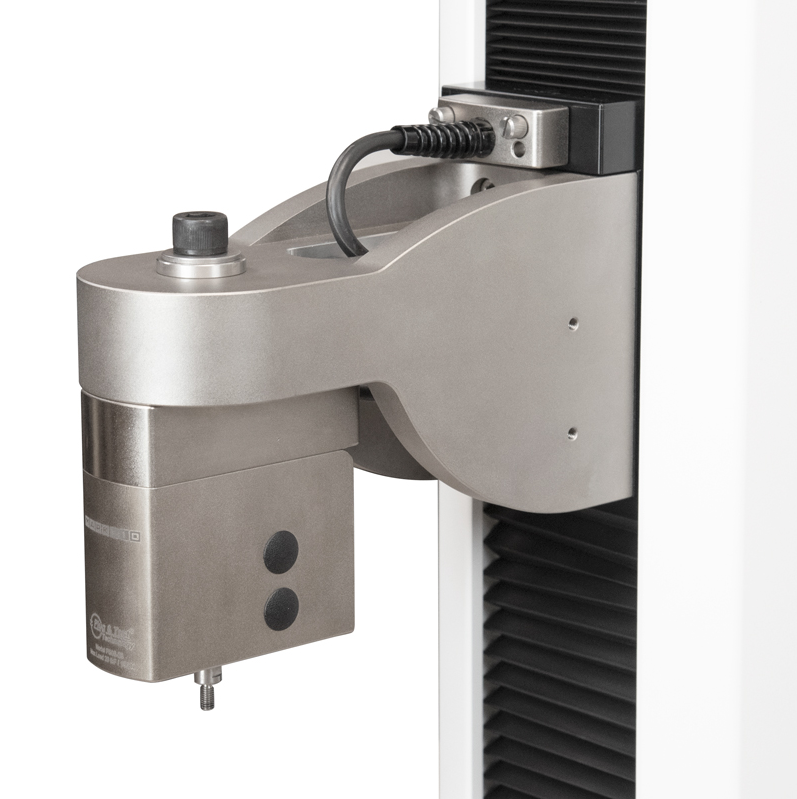

	8 . FS05系列力量感測器連接 AC1083/適配器，安裝於F755型拉力/壓力測試機。

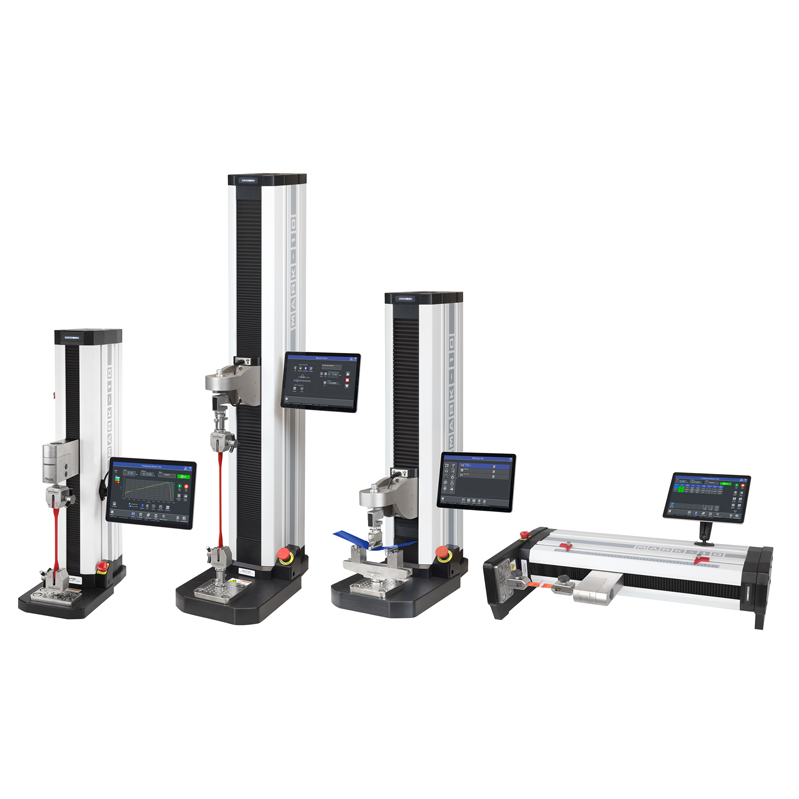

	9. F系列材料測試機有立式及臥式兩種型式，測試容量 : 50 ~ 670 Kgf / 500 ~ 6,700 N / 750 ~ 1,500 lbf。
	10. 從 IntelliMESUR^® 的主螢幕，可快速存取多達 10 個最常用的測試檔案。將圖像與每個收藏夾進行連結，以便於識別。
	11. 圖形視窗 : 繪製力量與行程/位移量或力量與時間的相對關係圖，且可堆疊多達10個測試的結果進行比較。
	12. 結果視窗 : 顯示每次執行測試時用戶選擇的結果，選擇的結果內容可應用於數據的統計。
	13. 透過多重步驟測試模式，建構使用者定義的運動控制序列和數據收集。
	14. 測試前可手動或快速移動聯桿器裝置，進行測試樣品啟始位置的定位。
	15. 可以透過此處顯示的集成軟體應用程序，直接在測試台上校準力量傳感器，或者可以從測試台上移除力量傳感器後在場外進行校準。

特色

左圖右文表格

剛性和精確的設計

堅固的測試台俱有訂製化的擠壓機構，專為剛度而設計。測試台和力量傳感器的出廠補償值可確保於任何負載下的定位精度為 ± 0.05 mm / 0.002 in。

步進馬達、控制器驅動的滾珠螺桿及線性滑軌的傳動系統，平穩、安靜地運行，在負載下幾乎沒有速度上的變化。

外部限位開關

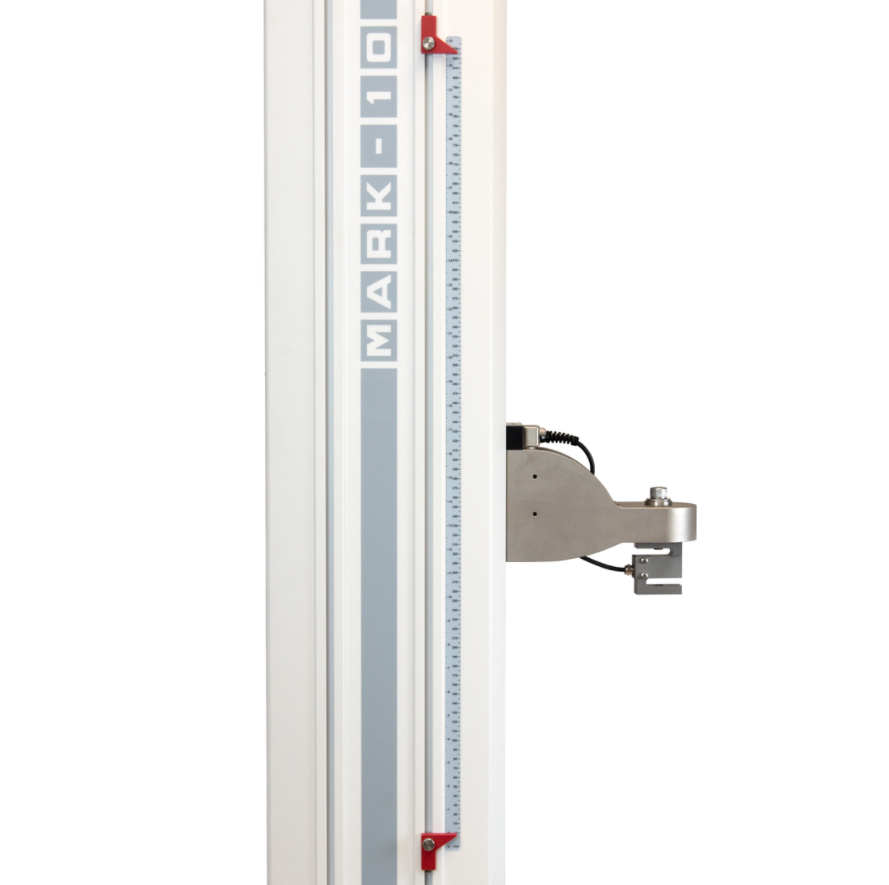

實體的上限和下限定位開關可等同於測試範圍或作為測試防錯裝置。

雙刻度的刻劃尺可協助置放極限開關時的定位參考。

易於維修的電子裝置

材料試驗機的大多數電子設備都安裝在一個集成模組中，無需特殊工具或工序即可輕鬆更換。

IntelliMESUR ®軟體

IntelliMESUR^®版軟體是在Windows平板電腦和PC上運行的整合解決方案。選擇原廠帶有安裝支架的預載式10.1"平板電腦，或使用自己的Windows設備，透過IntelliMESUR^®版軟體，您可以建構和執行各種基本測試和多重步驟測試，包括：

■ 將使用者定義的負載值、斷/破裂點或距離值/位移量設置為測試極限的條件。
■ 高度測量
■ 負載保持
■ 循環次數及停留時間
■ 任意組合上述測試條件的多重步驟測試

執行單一或批次測試，並以圖形格式或結果表格查看數據。根據需要保存、匯出數據或製成報表。

準備 → 設置 → 執行

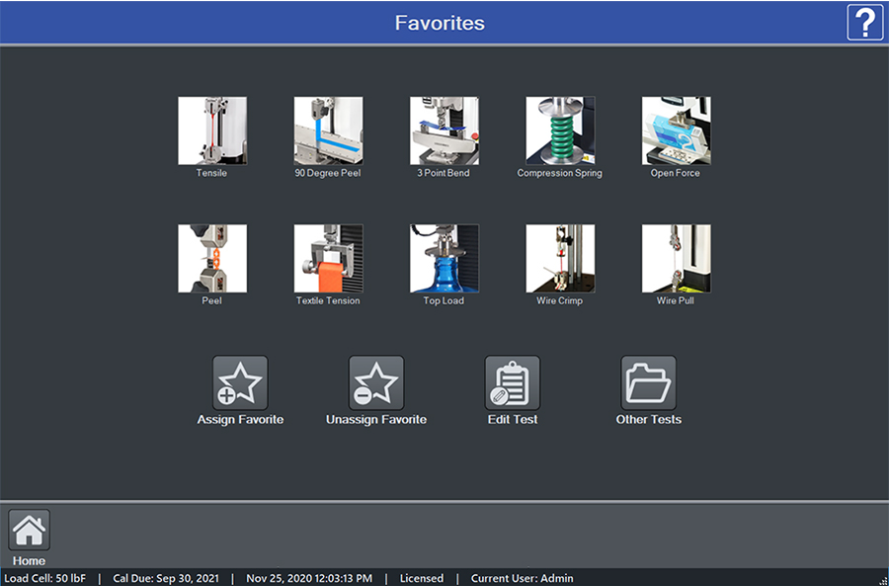

在IntelliMESUR^®軟體的主螢幕上，可以快速存取多達10個喜歡的測試模型，將圖像與每個收藏夾進行連結，以便於識別。

您的觀點是什麼？

透過【圖形】或【結果】視窗執行測試，並根據需要進行切換。通過/失敗指示器可輕鬆識別有問題的樣品，例如 : 如果樣品從夾具中鬆脫或測試被中斷，則該單次測試可能為無效。

結果視窗

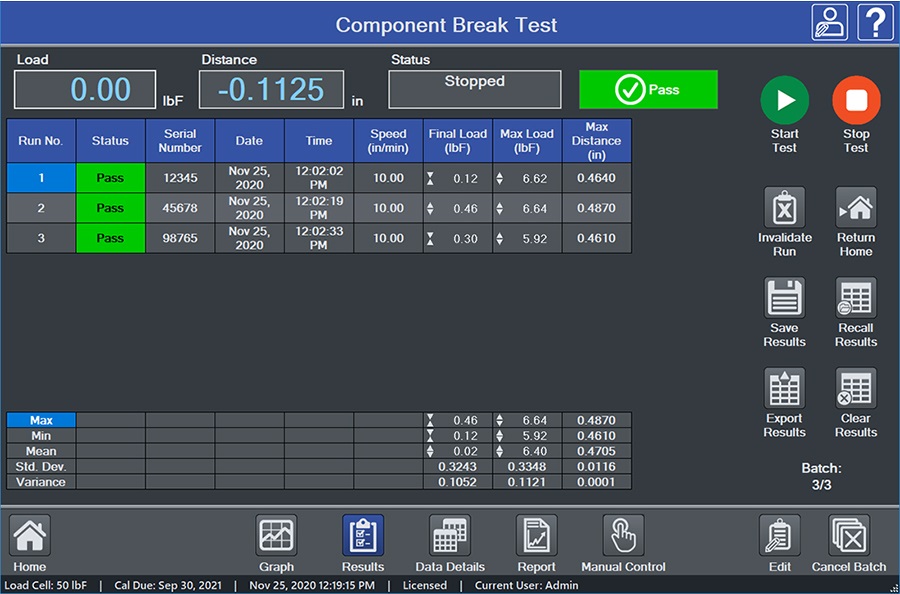

結果視窗 : 顯示每次執行測試時用戶選擇的結果，選定的結果內容可以應用於數據的統計。

圖形視窗

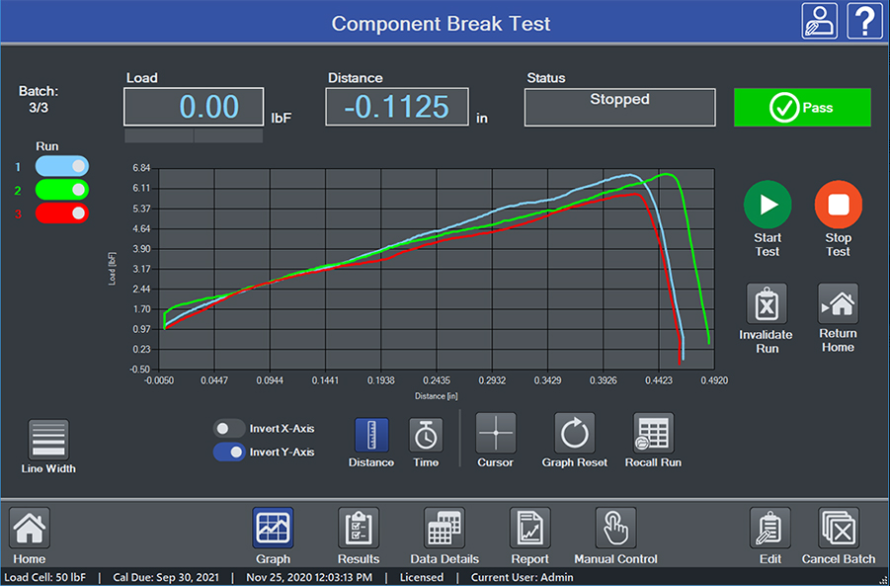

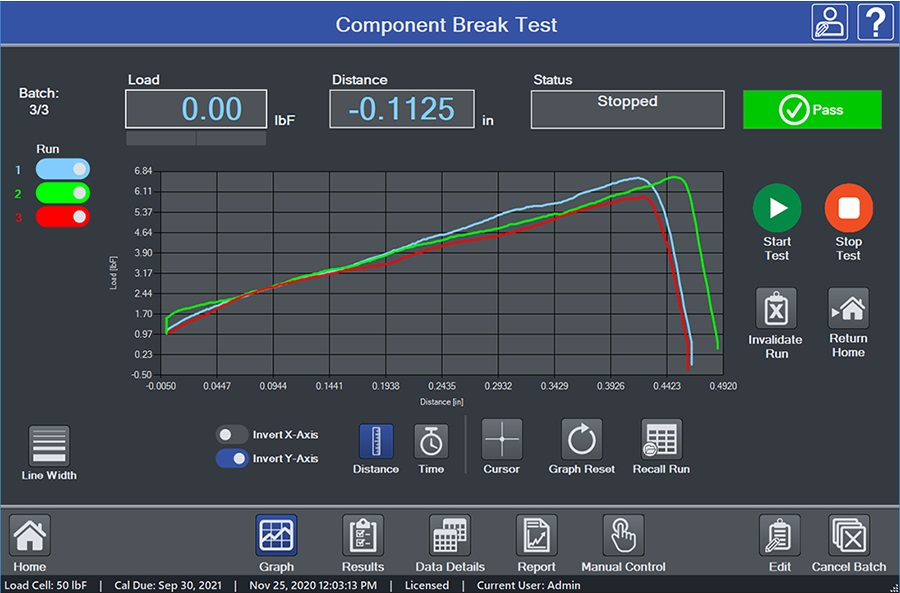

圖形視窗 : 繪製力量與行程/位移量或力量與時間的相對關係圖，且可堆疊多達10個測試的結果進行比較。

設置精簡 : 3個步驟

基本測試

選擇下述任一測試模式，IntelliMESUR^®軟體將指導您完成相關設置 :

負載極限 位移極限 破裂極限 負載保持 循環測試 摩擦係數

步驟 1 : 測試前的設置	步驟 2 : 測試條件的設置	步驟 3 : 結果與統計選擇
■ 測量單位	■ 測試標的	■ 最終負載
■ 批量大小	■ 速度	■ 最大負載
■ 顯示優先選項	■ 通過/失敗極限值	■ 最小負載
■ 預載	■ 例外限制的參數條件	■ 最大距離時的負載
■ 操作人員的提示		■ 最小距離時的負載
		■ 破裂時的負載
		■ 平均負載
		■ 增量負載
		■ 最大距離
		■ 最終距離
		■ 最小距離
		■ 高度
		■ 最大負載時的距離
		■ 最小負載時的距離
		■ 破裂時的長度
		■ 增量長度
		■ 曲線下的區域

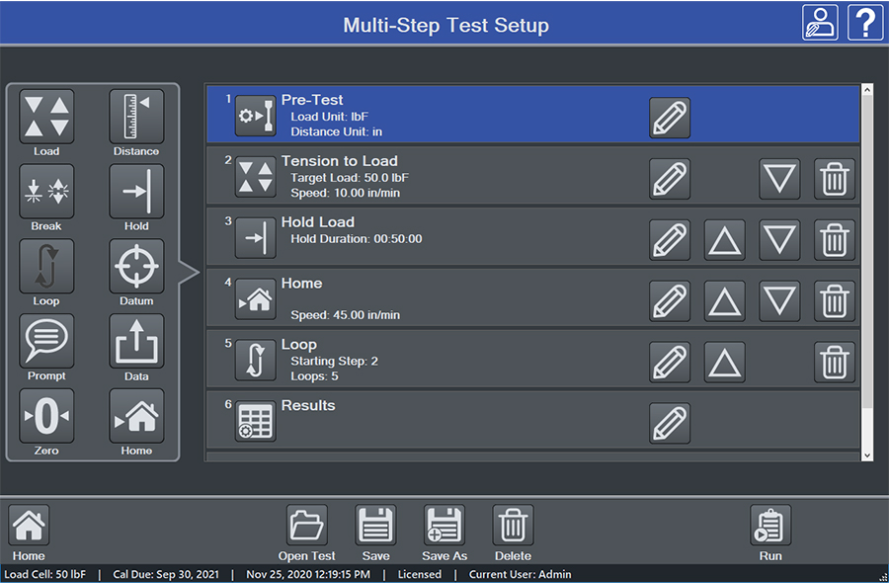

	多重步驟測試以基本測試為基礎，輕鬆合併任何步驟的組合，並能夠循環執行一系列測試步驟： ■ 負載步驟 ■ 位移步驟 ■ 破裂偵測步驟 ■ 負載或位移保持 ■ 循環次數 ■ 基準點 ■ 提示 ■ 儲存目前的負載或位移量 ■ 歸零負載或位移量 ■ 返回原點位置
	操作人員的提示提示將出現在每個測試、批次或執行的開始處 : 詢問 : 提示詢問操作人員保存在結果表格中的資訊。例如，於批號處鍵入響應或使用的條碼掃描器。告知 : 提示向操作人員提供說明，並且可以包括圖像。
	將測量結果提升到新的高度使用【高度模式】來確定特定負載下的高度，常用於彈簧壓縮、彈簧拉伸等變形量的測試，可以設置一個基準值來定義參考點。
	偏斜補償 F 系列測試台和力量傳感器在工廠進行了偏斜補償，確保在測試台上的任何負載和任何位置處的距離測量系統精度為 ± 0.05 mm / 0.002 in。要進一步補償夾具和附件，請使用 IntelliMESUR^®軟體的偏斜補償應用程式。偏斜補償的檔案可以與測試設置文件進行連結。

強大的數據採集和管理

極快
力量感測器的取樣率為 20,000 Hz，即使在快速持續的事件中也能執行準確的峰值測量結果。
IntelliMESUR^®軟體以高達 1,000 Hz 的速率收集負載和距離數據，每次運行最多允許 100 萬個數據點。

左圖右文表格

	客製化的報告列印或創建 PDF 報告，包括結果、統計數據、圖表、系統和使用者資訊以及註釋。使用您的公司徽標和附加圖像對報告內容進行客製化。創建報告範本，並儲存為模版進行檢索。
	保存或匯出數據自動或手動將個別執行和其結果儲存到您選擇的 USB 裝置或檔案位置。檔案名稱會自動生成，並帶有測試名稱和時間戳，方便快速搜索。單次運行的結果和數據也可以作為.csv文件匯出。

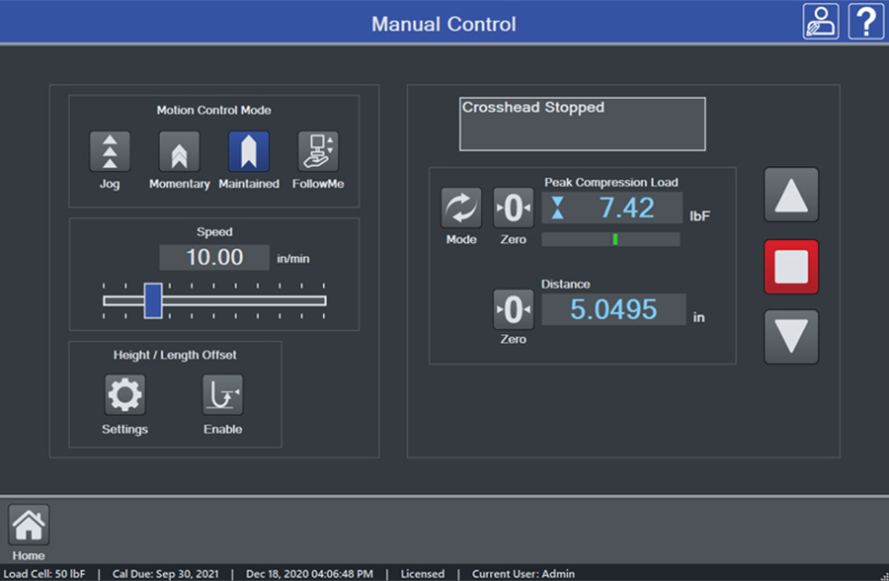

	智能型手動控制手動控制測試台可獲得快速的力和距離的測試結果，或在測試前手動定位聯桿器裝置。從多種驅動方法中進行選擇 : 包括瞬動（按住按鈕）、連動（釋放按鈕）、具有三個預設距離的微動模式以及基於力量大小的 FollowMe^®/跟隨我定位等模式。

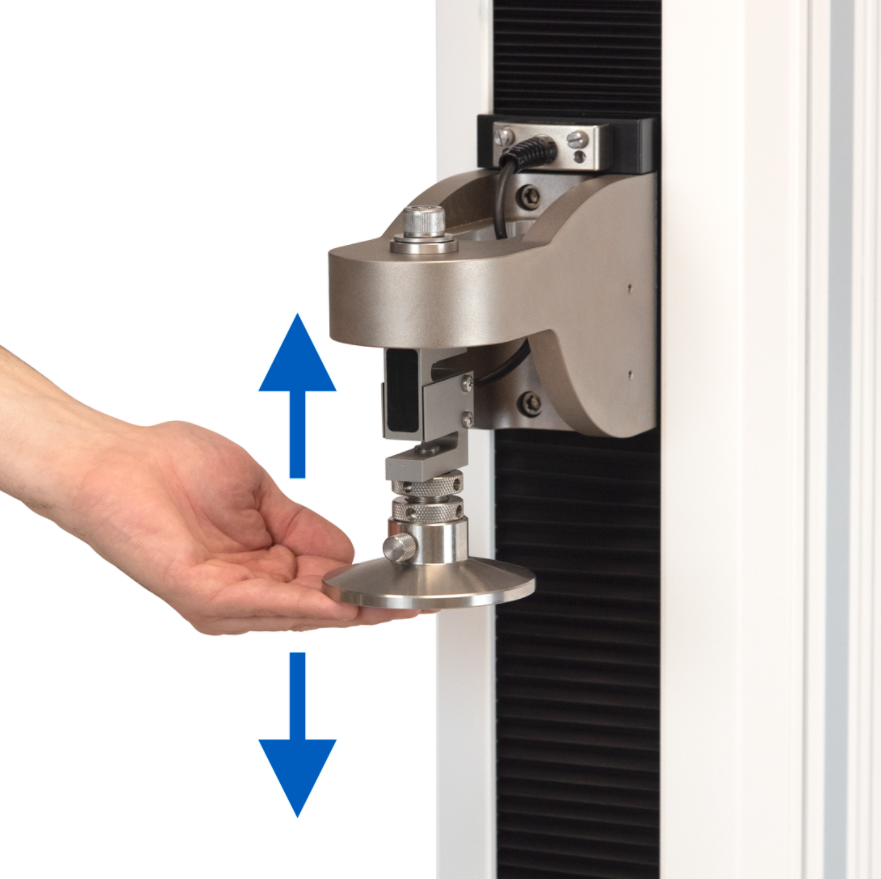

	用手(推或拉)力量傳感器以移動聯桿器裝置。施加更大的力可獲得更快的作動。 FollowMe^®/跟隨我功能響應迅速，可進行測試時啟始位置的快速和微調定位。
	手動控制中的【高度/長度補償】應用程式可定義一個參考點，以適應夾具不能直接相互碰觸時的應用。

在測試台上或場外校準力量傳感器

以下列兩種方式之一校準 FS05 和 R07 系列力傳感器：

左圖右文表格

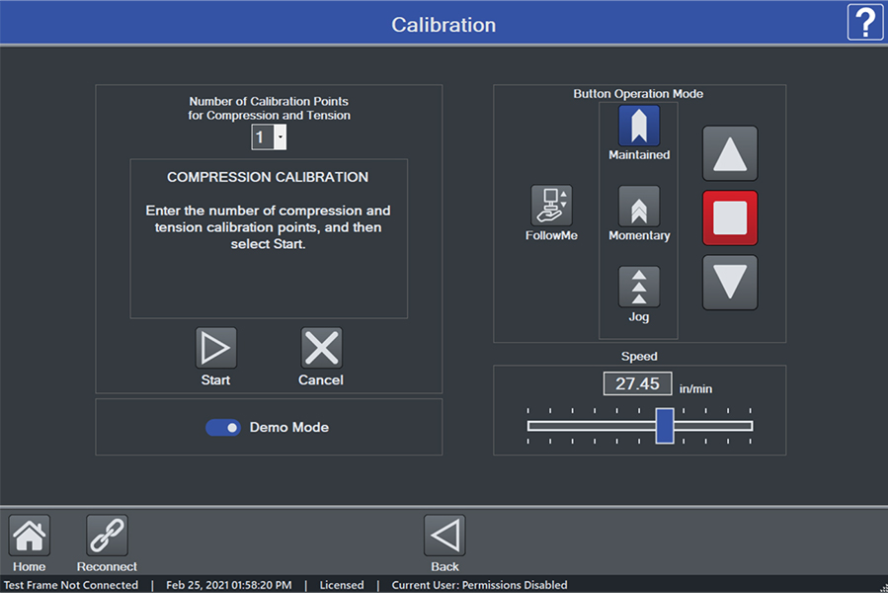

	測試台 IntelliMESUR^®軟體提供了一個集成的應用程式，一個直觀的步驟式嚮導。手動控制模式允許技術人員於測試台上進行拉伸力及壓縮力的精度校準。
	場外移除力量感測器，連接至 Mark-10 型號 M7I 或 M5I 顯示器（需要選配的 AC1083 適配器）可於場外進行精度校準。
	權限級別的管控通過三個權限級別管控使用者存取： ■ 管理員 : 擁有完全權限。 ■ 主管 : 可以創建測試、結果報表、校準力量傳感器和更改設置。 ■ 操作員 : 可以檢索和執行測試，但不能創建測試或執行更高階的功能。
	摩擦係數/COF測試模組–選配可用於量測各種材料的摩擦力，靜態摩擦及動態摩擦等係數。符合ASTM D1894和其他相關測試規範。可指定砝碼質量及配置數據收集的啟動和停止觸發時間，此模組功能可以預先訂購或日後增購時通過啟動碼在現場啟用。

系統要求

■ Windows 10 或更高版本的操作系統。

■ 記憶體 4GB 以上。

■ 顯示器分辨率 1310 x 885以上。

■ 至少兩個 USB 埠（一個用於軟體保護鎖，一個用於連接測試台的電纜）。

選購功能

IMF002 / 應力-應變材料測試分析軟體

IMF002 應力-應變材料測試分析軟體可用於表徵和分析材料、元件和組件的行為。這些計算可測量材料在拉伸和壓縮應力、應變和相關材料測試計算方面的行為。Mark-10 的 IntelliMESUR^® 材料測試儀器可配置材料測試計算模組，從金屬到聚合物，或木材到生物材料，可幫助工程師、研究人員和質量控制專業人員對各種樣品的性能分析充滿信心。常見的材料測試計算包括：

• 應力：作用力除以樣品的橫截面積，通常以 psi 或 MPa 為單位。
• 應變：樣品在負載下的百分比變形量 / 單位長度變形量，從夾具之間測量樣品的原始長度。
• 楊氏模組係數：或稱彈性模量，是應力-應變曲線中線性彈性部分的斜率。
• 降伏強度：屈伏強度是材料在不引起塑性變形的情況下可以承受的應力量；或是從彈性到塑性行為的轉變點。
• 偏移降伏強度：偏移降伏強度近似於彈性極限之外的應力。畫一條與楊氏係數平行的線，偏移一個指定的量，通常是0.2％，並在應力-應變曲線上識別交點處。
• 極限強度：測試期間量測的最大應力。
• 斷裂：樣品斷裂的應力量。斷裂可以定義為最大強度下降的指定百分比。
• 延伸率 / 斷裂後伸長率
• 彎曲模量 / 撓曲模數
• 單位寬度的作用力
• 基於上述的各種結果，計算最大應變時的應力、斷裂時的應變等。

IntelliMESUR^®版軟體可繪製應力-應變相對關係圖，且可堆疊多達10個測試的結果進行比較。

執行單一或批次測試，並以圖形格式或結果表格查看數據。根據需要保存、匯出數據或製成報表。

IMF001 / 摩擦係數測試模組

測量橡膠、薄膜、紙張、紡織品和皮革等材料的摩擦係數，符合 ASTM D1894 和其他相關規範。

可依據用戶所配置的砝碼質量執行測試及計算，此功能選項可預先購置，或者可以在以後透過一個啟動碼來啟用本功能。

規格

A 式表格

型號	F755
測試容量	340 Kgf / 3,400 N / 750 lbf
最大測試行程	813 mm / 32 in
測試速度	0.02 ~ 1,525 mm/min 、 0.001 ~ 60 in/min
負載精確度 (最大標稱值)	■ 測試台+力量傳感器的系統校準：±0.1% F.S ■ 測試台：±0.1% F.S ■ 力量傳感器 - FS05 系列：±0.1% F.S - R07 系列：±0.15% F.S
負載取樣率	20,000 Hz
數據採集率	1,000 Hz
速度精確度	原廠設定 : ±0.2%
位移量精確度	±0.05 mm / ±0.002 in，原廠補償至滿載
位移量解析度	0.01 mm / 0.0005 in
限位開關重複性	±0.03 mm / ±0.001 in
過載保護	達到力量傳感器最大標稱值之120%時，測試台會藉由量測輸入的類比電壓而停止聯桿器裝置的行程，並啟動防護力量傳感器過載的功能。
機台功能	夾具和固定裝置的撓度/偏斜補償應用程式、高度模式、限位開關、過載保護、自動返回原點、破裂/斷裂偵測、負載保持、預載、循環測試、單一步驟測試、多重步驟測試、記錄每個週期的結果、 FollowMe^®/跟隨我(以手施加感測器的力量大小作為機台啟始位置的快速和微調定位功能)
測試模式	拉伸、壓縮、45度/90度/180度剝離強度、三點/四點抗彎強度、薄膜穿刺/拉伸強度、橡膠/塑膠拉伸強度、力量-位移曲線、彈簧拉伸/壓縮變形量、90度/180度摩擦係數
使用電源	100-240 VAC，50/60 Hz，300W
重量/淨重	83 Kg
重量/毛重	107 Kg
使用環境條件	溫度範圍：5 – 35°C 濕度範圍：50 ~ 80 %RH ( 無凝結情況下)
安全認證	CE

標準配備-1/含電腦

左圖右文表格

F755-IMT測試台如圖所示運送，並包括以下配件~
(1) 平板電腦、安裝支架
(1) USB 訊號線
(1) 底座眼尾端套件
包括：(1) 眼尾桿、(1) 插銷、(2) 鎖環
(2) 活動扳手
(1) 電源線
(1) 內六角扳手套裝組
(1) 原廠精度檢查報告 (NIST溯源證書)

標準配備-2/不含電腦

左圖右文表格

F755-IM測試台如圖所示運送，並包括以下配件~
(1) 包含軟體安裝檔的 USB 快閃記憶體隨身碟
(1) USB 適配器
(1) USB 訊號線
(1) 底座眼尾端套件
包括：(1) 眼尾桿、(1) 插銷、(2) 鎖環
(2) 活動扳手
(1) 電源線
(1) 內六角扳手套裝組
(1) 原廠精度檢查報告 (NIST溯源證書)

選購配備

左圖右文表格

	1. 距離及速度校準證書(CERT-DS) NIST可追溯的校準證書 : 包括10個距離和速度的數據點。
	2. R07 系列力量傳感器 MR07 系列力量傳感器可測量拉伸力和壓縮力，專為 F 系列測試台而設計。測試容量 : 25 kgf ~ 750 Kgf / 250 N ~ 7,500 N / 50 lbf ~ 1,500 lbf。
	3. FS05 系列力量傳感器選購 AC1083 適配器，可將此系列力量傳感器裝置於 F755、F755S、F1505和F1505S等測試台。 FS05 系列力量傳感器可測量拉伸力和壓縮力，測試容量 : 50 gf ~ 250 Kgf / 0.5 N ~ 2,500 N / 0.12 lbf ~ 500 lbf。

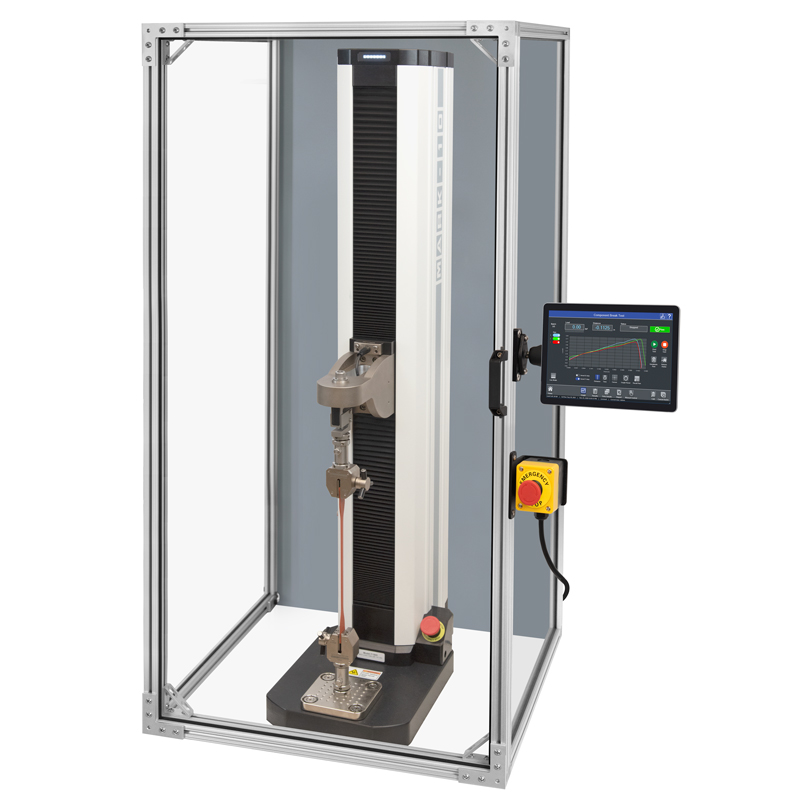

	4. 安全防護罩(AC1092-1、 AC1092-2) 為操作員提供夾緊和樣品碎片散射的保護 : 包括一個電氣聯鎖裝置，防止遮蔽罩在誤開的情況下進行試驗台的操作。
	5. USB 集線器 (AC1093) 安裝在測試架上的 4埠口USB 集線器，可改善電纜的管理並方便地容納外圍設備，如快閃記憶體隨身碟、條碼掃描器等。與所有F系列的測試台相容。
	6. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。
	7. 第三方力感測器用轉接器 (PTAF) 將第三方力量傳感器適配到 F系列測試台和M5i和M7i系列顯示器。

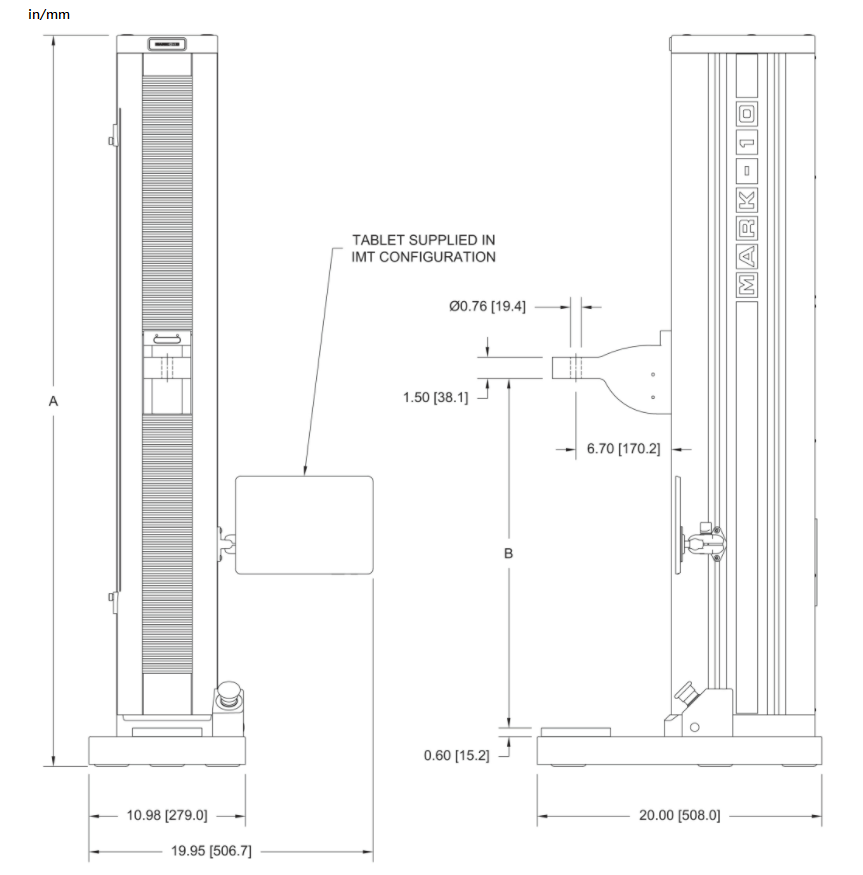

外觀尺寸

in/mm

A	B
51.35 / 1304.3	8.125 ~ 40.125 / 206.4 ~ 1019.2

訂購資訊

訂購資訊

型號	訂購資訊
F755-IMT	立式電動測試台 : 附 IntelliMESUR^®軟體、帶有安裝支架的預載式平板電腦 ( 10.1" )，340 Kgf / 3,400 N / 750 lbf。
F755-IM	立式電動測試台 : 附 IntelliMESUR^®軟體 ( 不含平板電腦 )，340 Kgf / 3,400 N / 750 lbf。
AC1092-1	安全防護罩 : 高度 1318.4 mm / 51.91 in、適用於 F755 / F1505 型測試台。
AC1093	USB 集線器。
CERT-DS	距離和速度 / NIST 可追溯等級的精度檢驗報告。
IMF001	摩擦係數 / COF測試模組。
IMF002	材料力學測試計算模組。
