左圖右文表格
![]() |

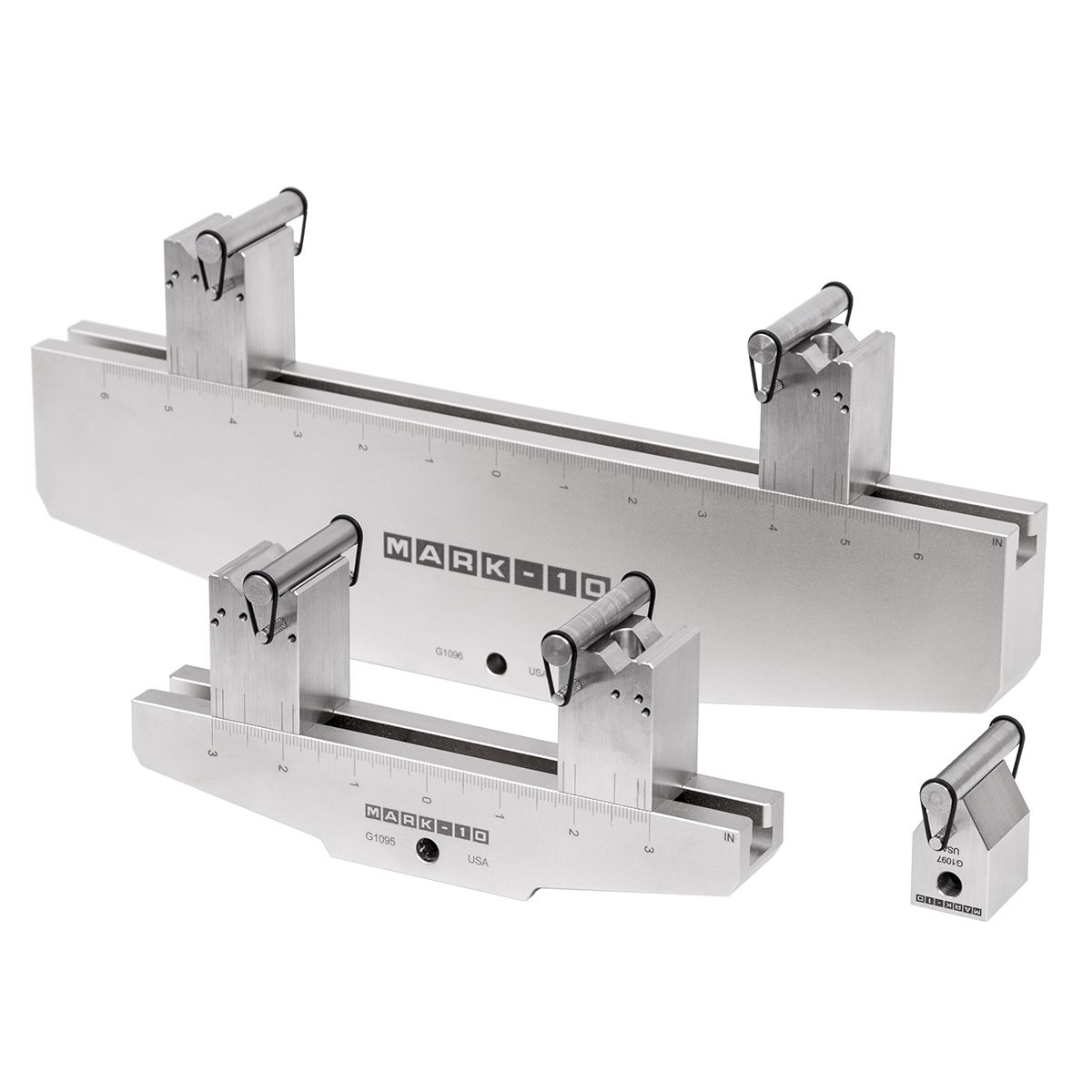

1. 抗彎強度測試用裝置之組件可單獨選購,充份滿足三點或四點式彎曲測試的需求。 |
![]() |

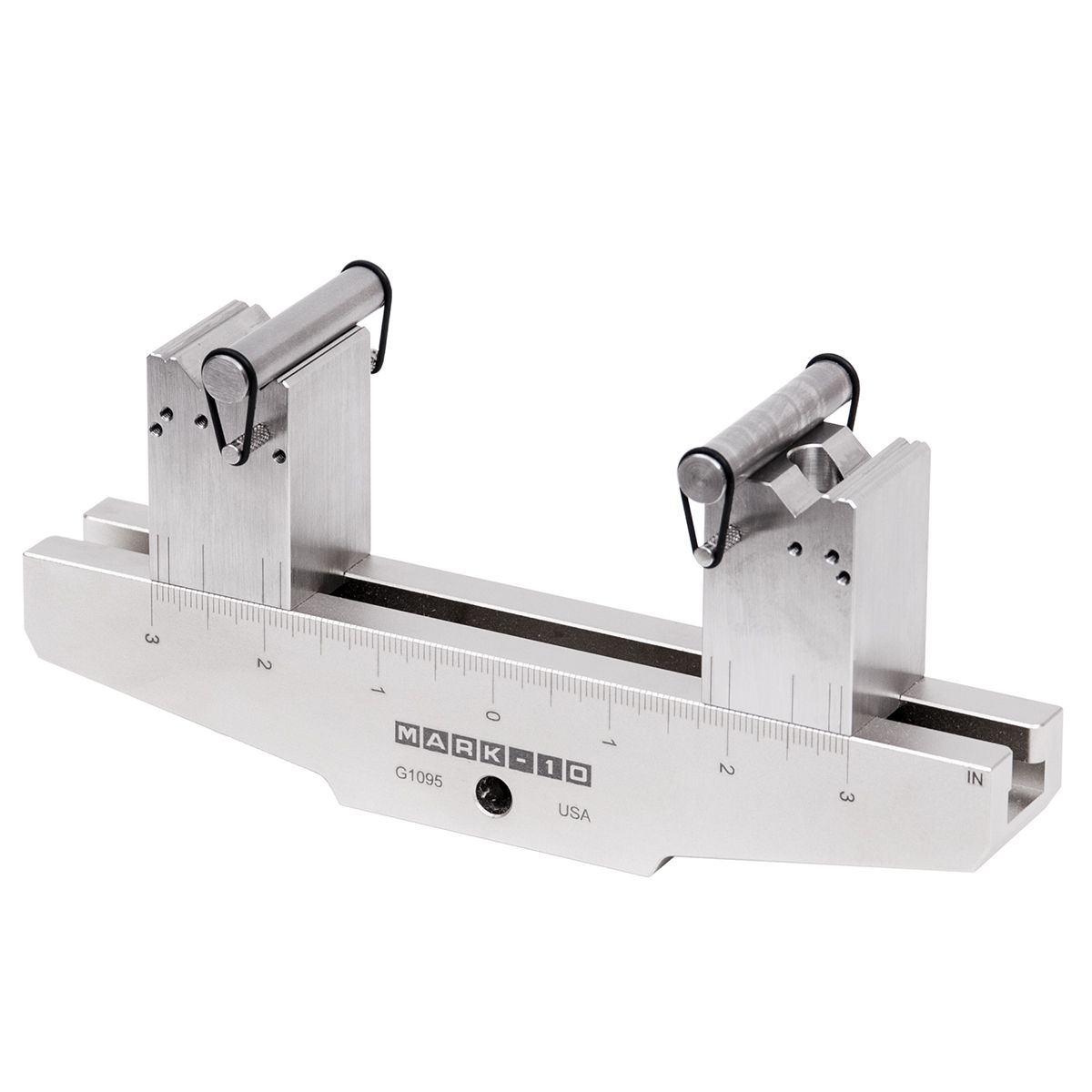

2. 1095/抗彎式固定基座上的可移動式滑塊上配有 10 mm 直徑的圓軸,測試容量可達 250 Kgf / 2.5 KN / 500 lbf。 |
![]() |

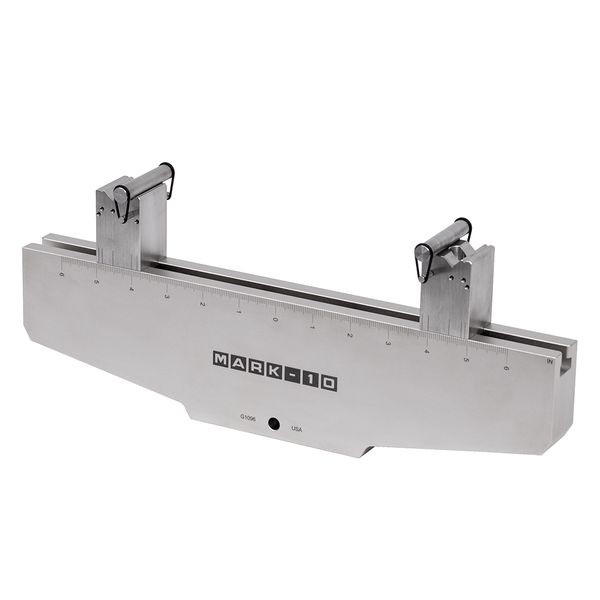

3. G1096/抗彎式固定基座上的可移動式滑塊上配有 10 mm 直徑的圓軸,測試容量可達 900 Kgf / 10 KN / 2,000 lbf 。 |
![]() |

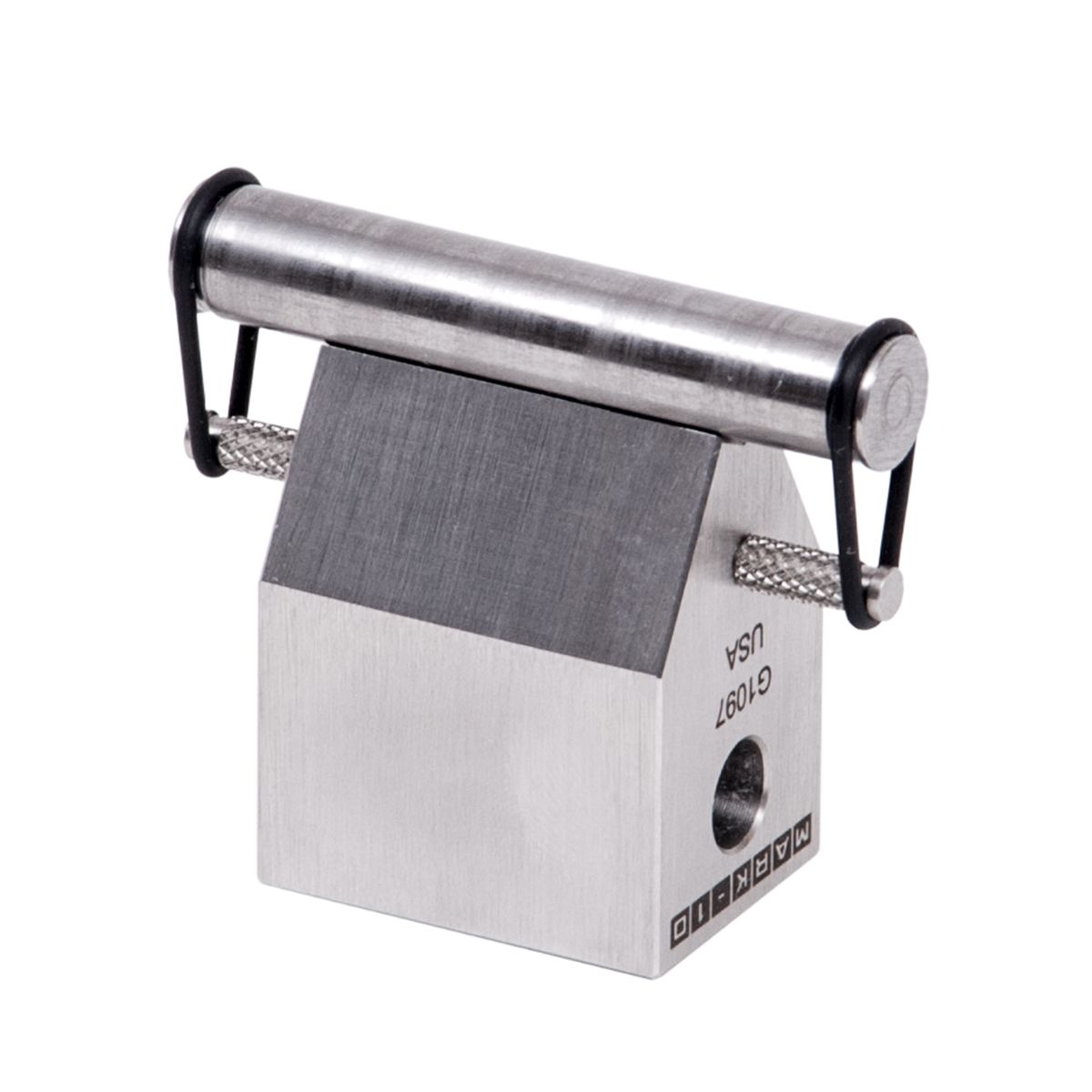

4. G1097/上端測砧,設計用於搭配彎曲固定基座,測試容量可達 900 Kgf / 10 KN / 2,000 lbf 。 |
![]() |

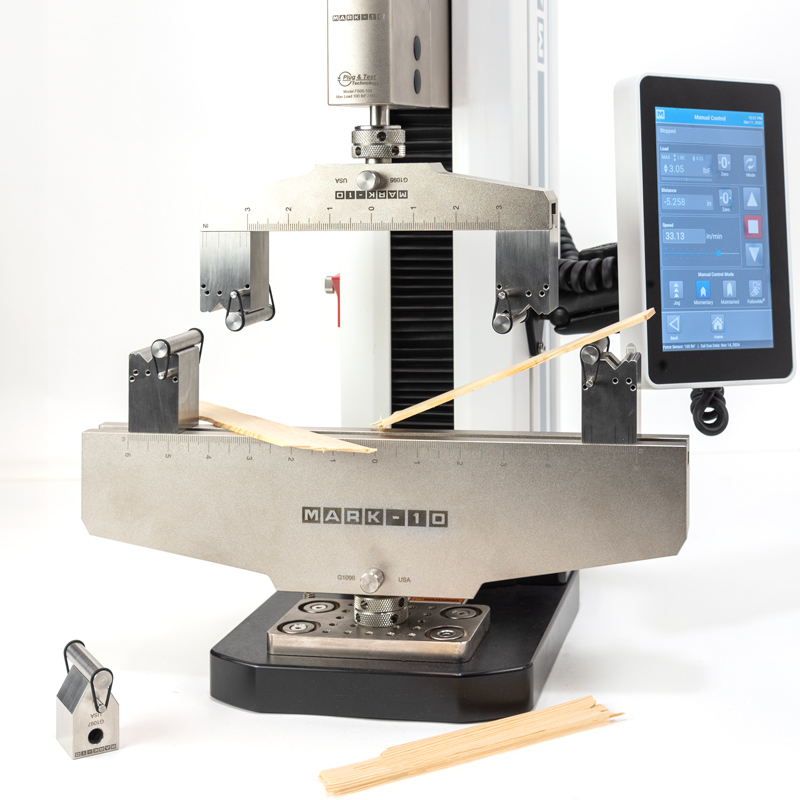

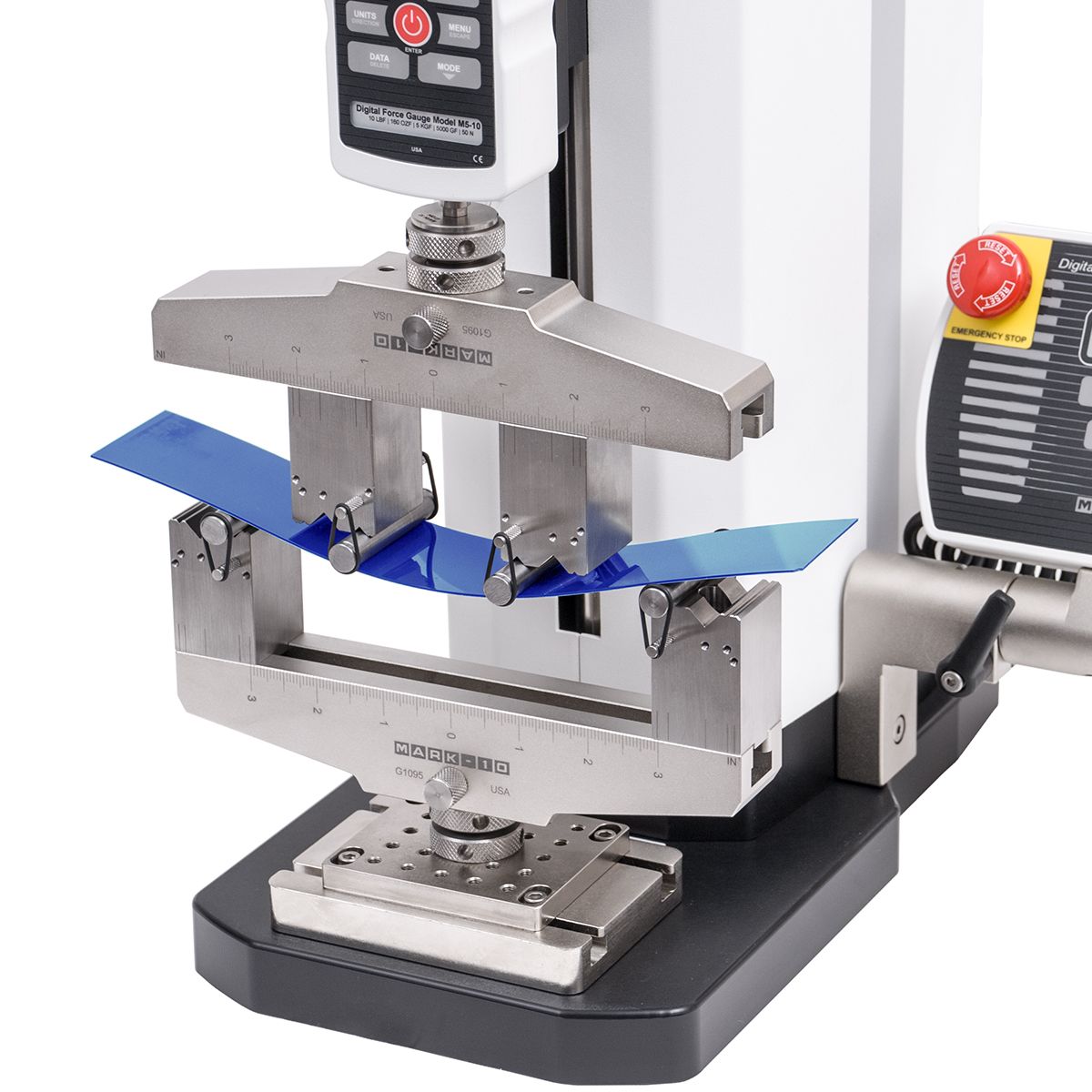

5. 兩組 G1095/抗彎式固定基座,結合測試台被配置用於四點式抗彎測試之使用範例。 |
![]() |

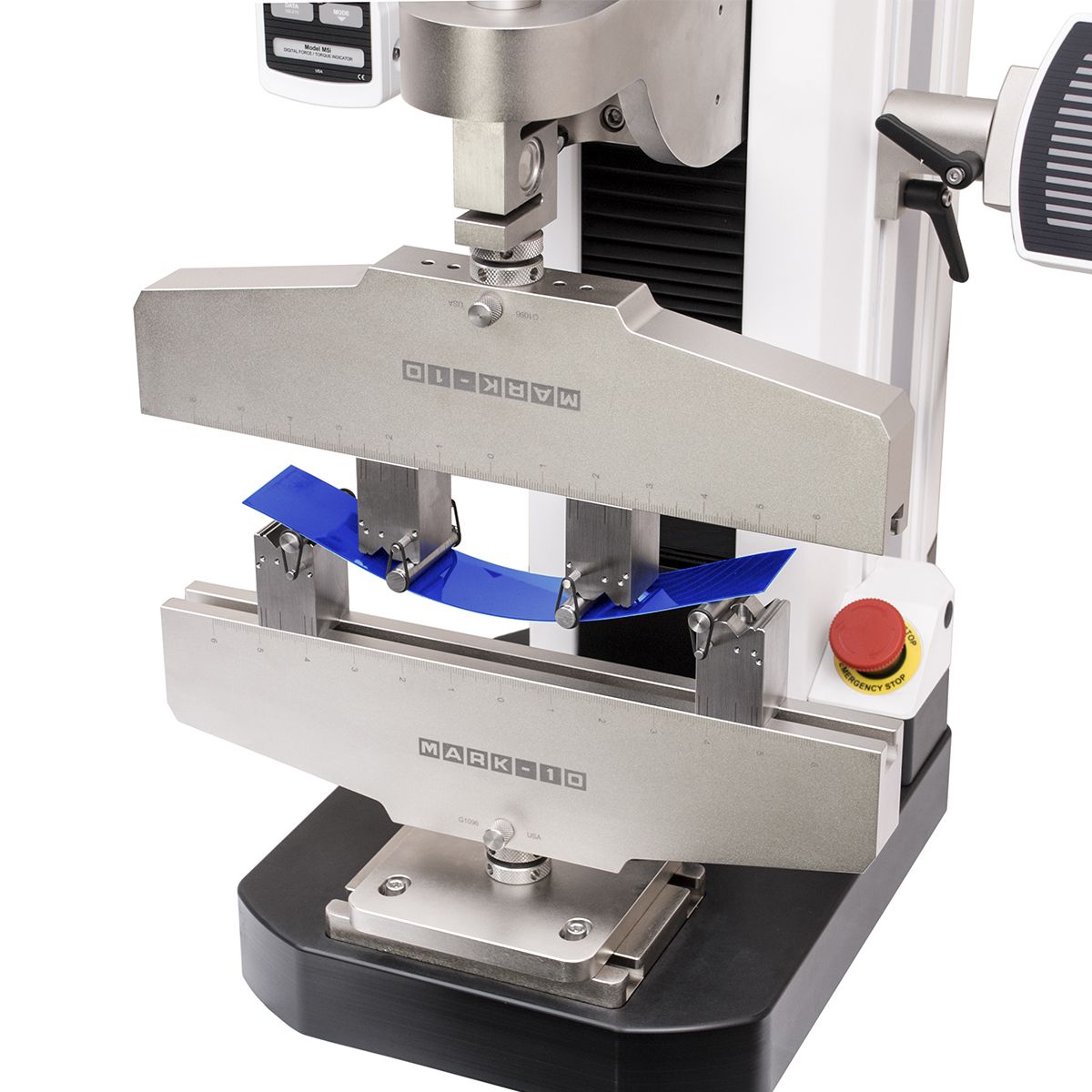

6. 兩組 G1096/抗彎式固定基座,結合 F-EM系列拉壓力測試機 被配置用於四點式抗彎測試之使用範例。 |
![]() |

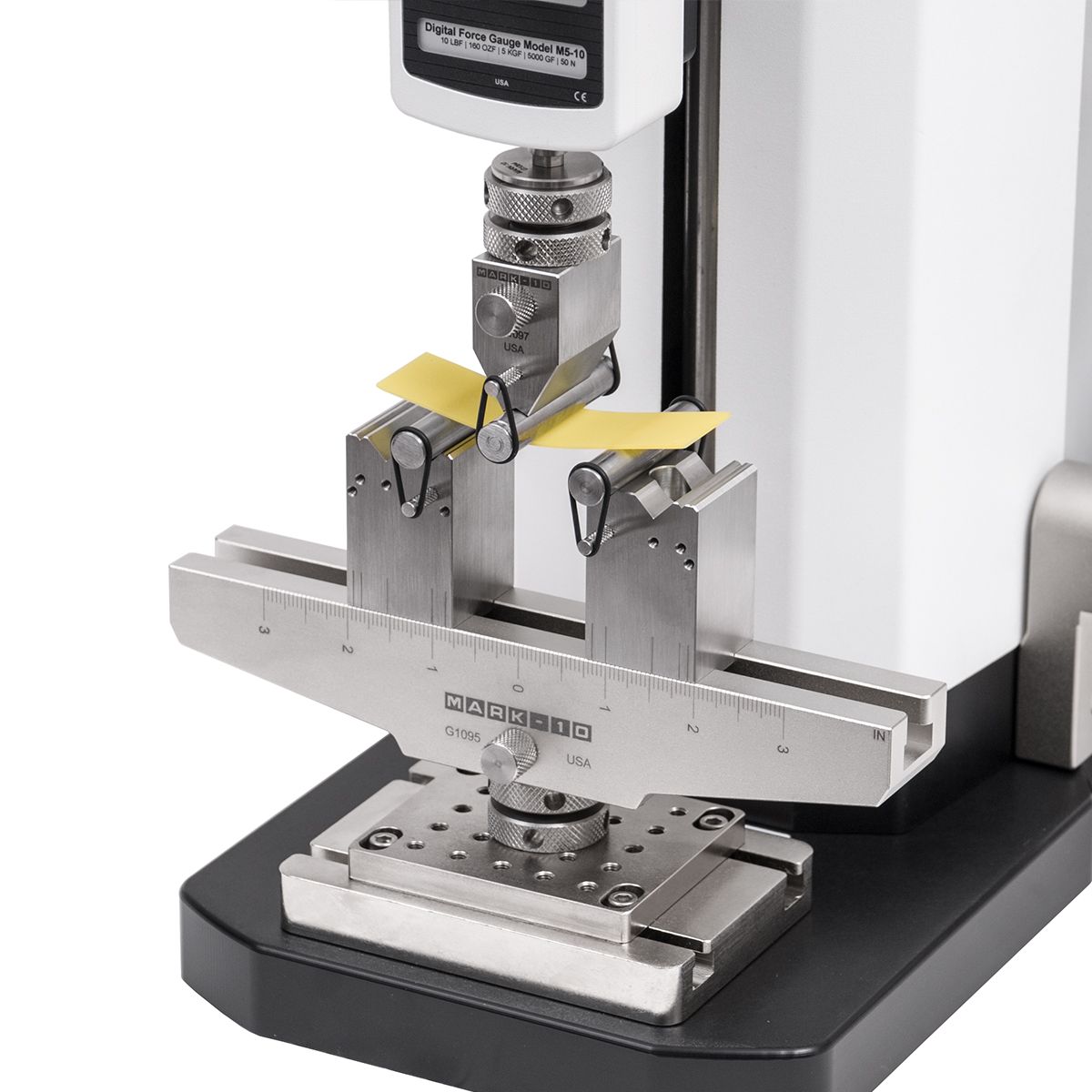

7. G1095/抗彎式彎曲固定基座,搭配G1097/上測鉆,結合測試台被配置用於三點式抗彎測試之使用範例。 |
![]() |

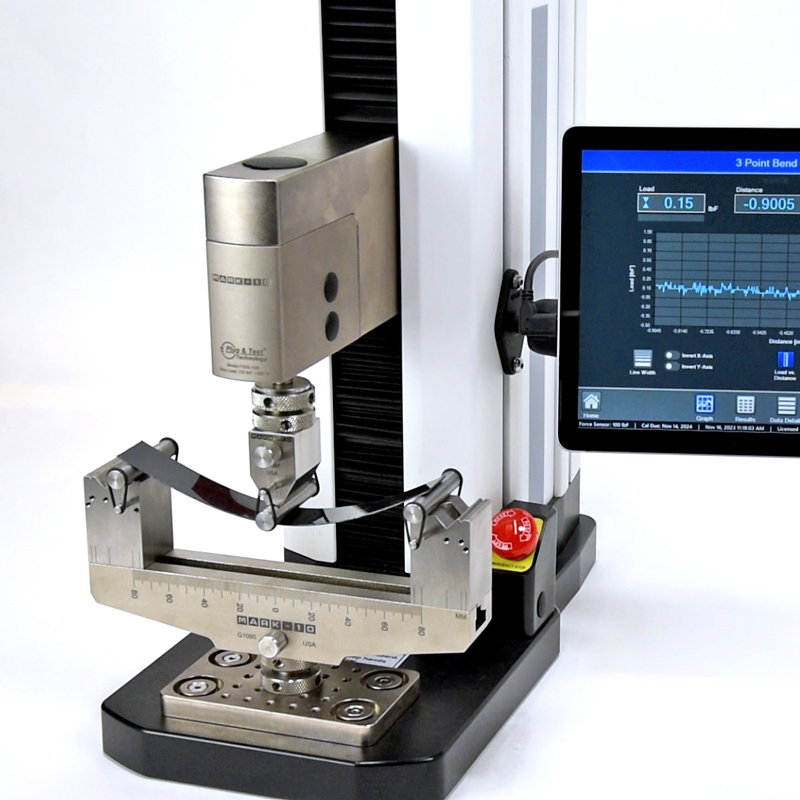

8. G1096/抗彎式彎曲固定基座,搭配 G1097/上測鉆,結合 F系列材料試驗機 及 應力-應變材料力學測試分析軟體 被配置用於三點式抗彎測試之使用範例。 |
■ 設計用於三點式和四點式抗彎測試。
■ 應用範圍寬廣。
■ 堅固耐用的設計。
■ 雙刻度尺 - in 和 mm,方便使用者任意配置測試時的跨距大小。
B式表格
型號 | 測試容量 : Kgf / KN / lbf |
重量 : Kg | 基座材質 | 滑塊材質 | 圓軸材質 | 配件 |
---|---|---|---|---|---|---|
G1095 | 250 / 2.5 / 500 | 1.3 | 2024 AI | 303 SS | 416 SS 硬化處理 |
安裝於測試台的螺絲, Ø 10 mm 圓軸 x 2 及O型環 |

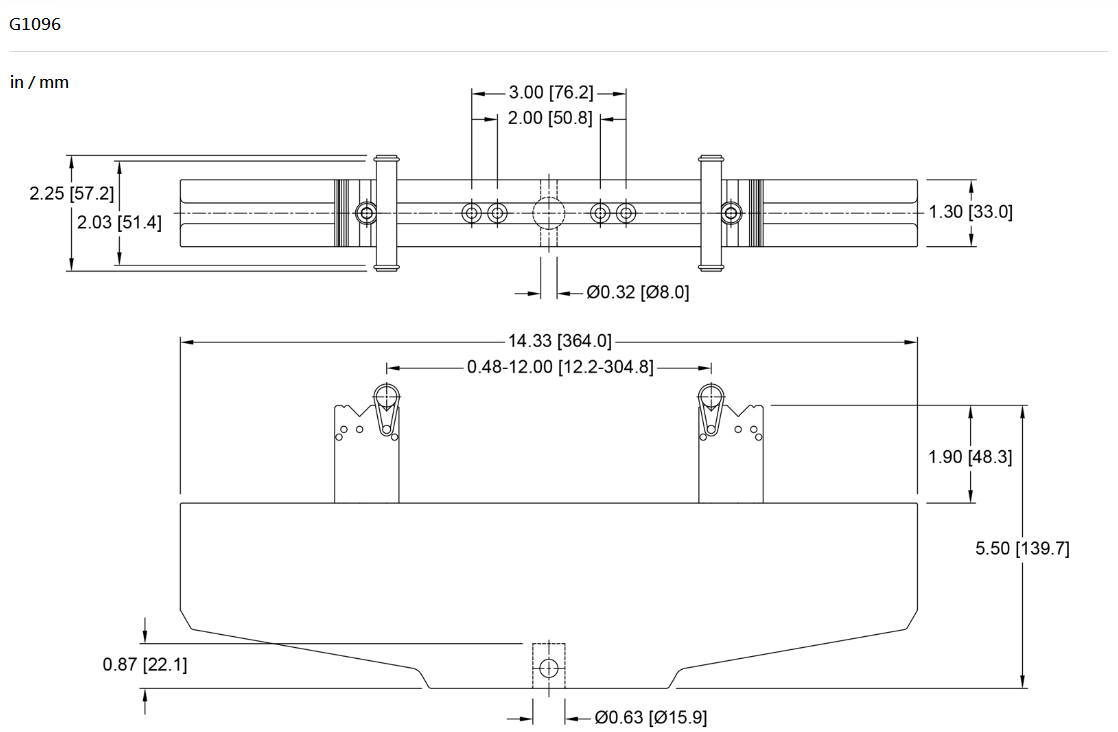

G1096 | 1,000 / 10 / 2,000 | 3.2 | 2024 AI | 303 SS | 416 SS 硬化處理 |
|

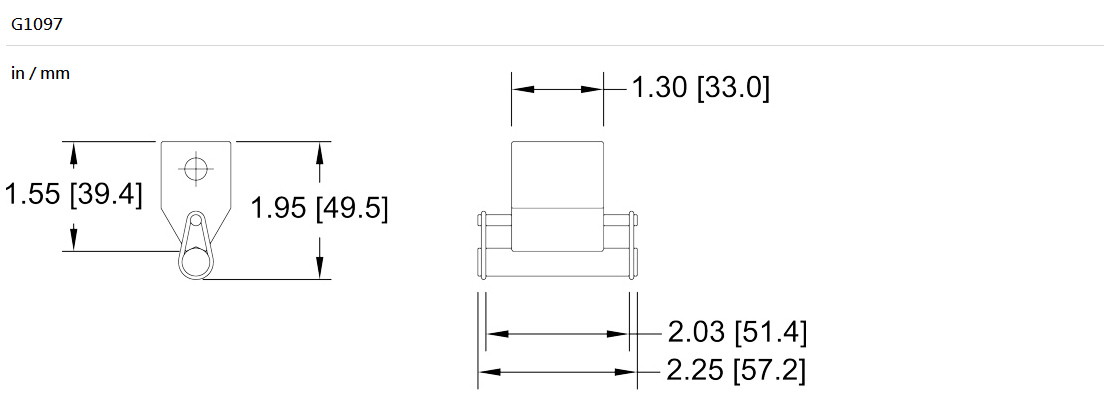

G1097 | 1,000 / 10 / 2,000 | 0.2 | 303 SS | - | 416 SS 硬化處理 |
Ø 10 mm 圓軸 x 1 及O型環 |
左圖右文表格
![]() |
圓軸套件 1 mm、2 mm 和 5 mm 直徑套件可滿足其他測試要求。 每組套件包括四支圓軸和八個O型環。其他特殊尺寸,請來電洽詢。 |
![]() |
眼尾連接裝置 裝置到測試台連接力量傳感器和測力計,可快速安裝和拆卸夾具,並防止旋轉。 |
訂購資訊
型號 | 描述 |
---|---|
G1095 | 抗彎式固定基座 : 測試容量 250 Kgf / 2.5 KN / 500 lbf。 |
G1096 | 抗彎式固定基座 : 測試容量 1,000 Kgf / 10 KN / 2,000 lbf。 |
G1097 | 用於抗彎式固定基座的上測鉆 : 測試容量 1,000 Kgf / 10 KN / 2000 lbf。 |
AC1067 | 抗彎式固定基座用圓軸套件 : Ø 1 mm,4 支/ 1 組。 |
AC1067-1 | 抗彎式固定基座用圓軸套件 : Ø 2 mm,4 支/ 1 組。 |
AC1067-2 | 抗彎式固定基座用圓軸套件 : Ø 5 mm,4 支/ 1 組。 |
AC1067-3 | 抗彎式固定基座用圓軸套件 : Ø 10 mm(抗彎式固定基座的標準配件 ),4 支/ 1 組。 |
