MARK-10 🇺🇸

眼尾端連接器

此類連接器提供了一種被廣泛接受的工業用法，將夾治具連接到力量傳感器和測試台，以作為套件或單一組件，除了防止夾治具旋轉外並允許快速拆卸和安裝。

直徑Ø 15.8 mm 和一系列的螺紋尺寸可適用於一般的測試台、力量傳感器、夾具和測力計。請參閱本頁底部的相容性表格。

加入詢問車

圖庫

配置

規格-單一組件

訂購資訊-套件組

訂購資訊-單一組件

訂購資訊-相容於Instron廠牌的單一組件及套件組

圖庫

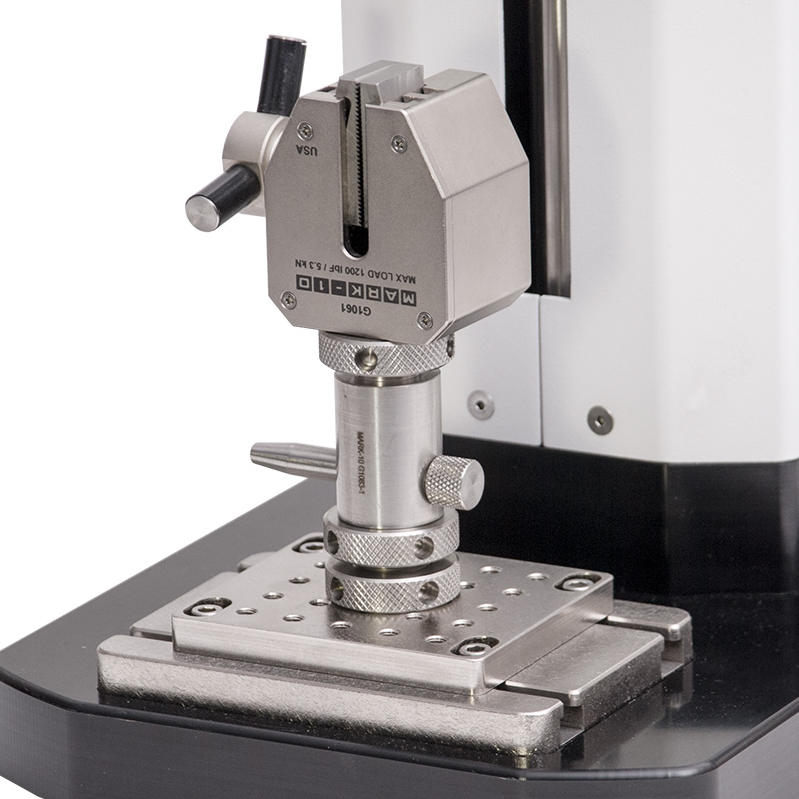

	1. 楔形夾具透過眼尾連接器裝置於拉力測試機之使用範例。

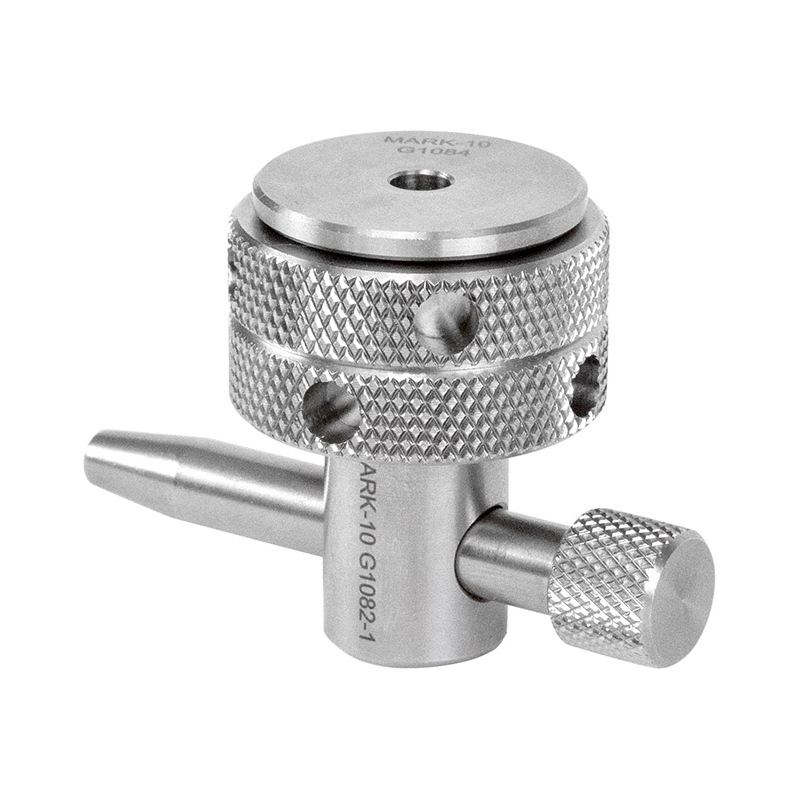

	2. AC1045 / 測力計用連接套件組(#10-32F 螺牙/母) : ■ G1082 x 1 ■ G1084 x 1 ■ G1079 x 2 ■ G1080 x 1

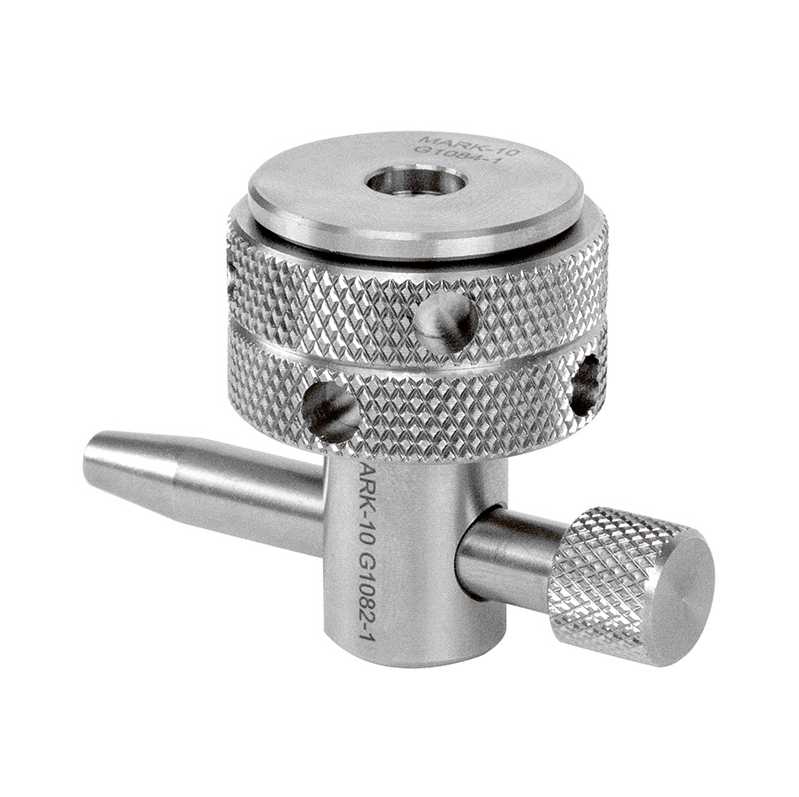

	3. AC1045-1 / 測力計用連接套件組(5/16-18F 螺牙/母) : ■ G1082-1 x 1 ■ G1084-1 x 1 ■ G1079 x 2 ■ G1080 x 1
	4. AC1045-2 / 測力計用連接套件組(1/2-20M 螺牙/公) : ■ G1082-2 x 1 ■ G1084-2 x 1 ■ G1079 x 2 ■ G1080 x 1

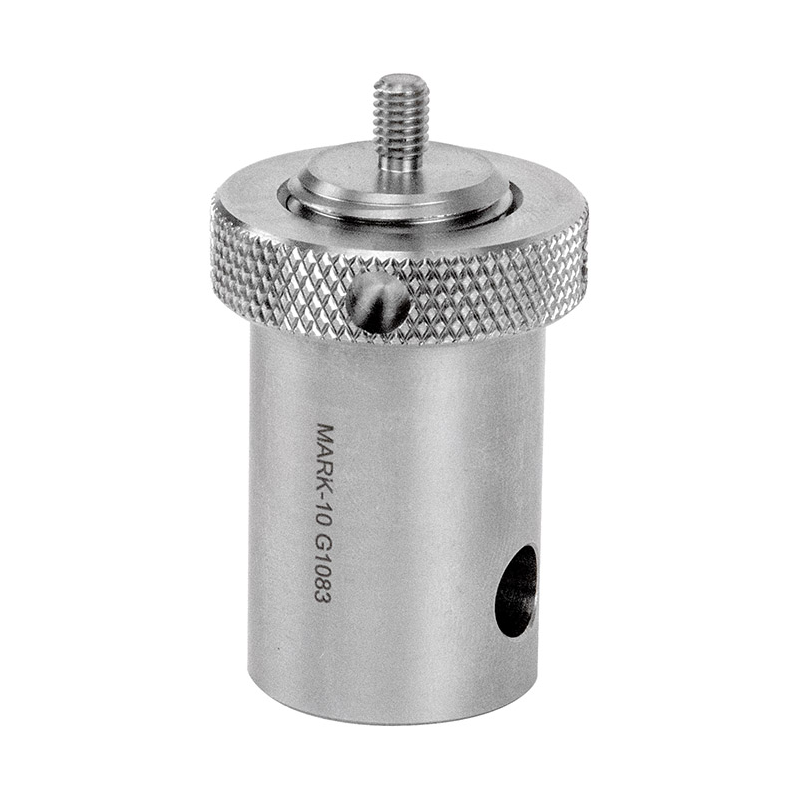

	5. AC1046 / 夾治具用連接套件組(#10-32M 螺牙/公) : ■ G1083 x 1 ■ G1079 x 1
	6. AC1046-1 / 夾治具用連接套件組(5/16-18M 螺牙/公) : ■ G1083-1 x 1 ■ G1079 x 1

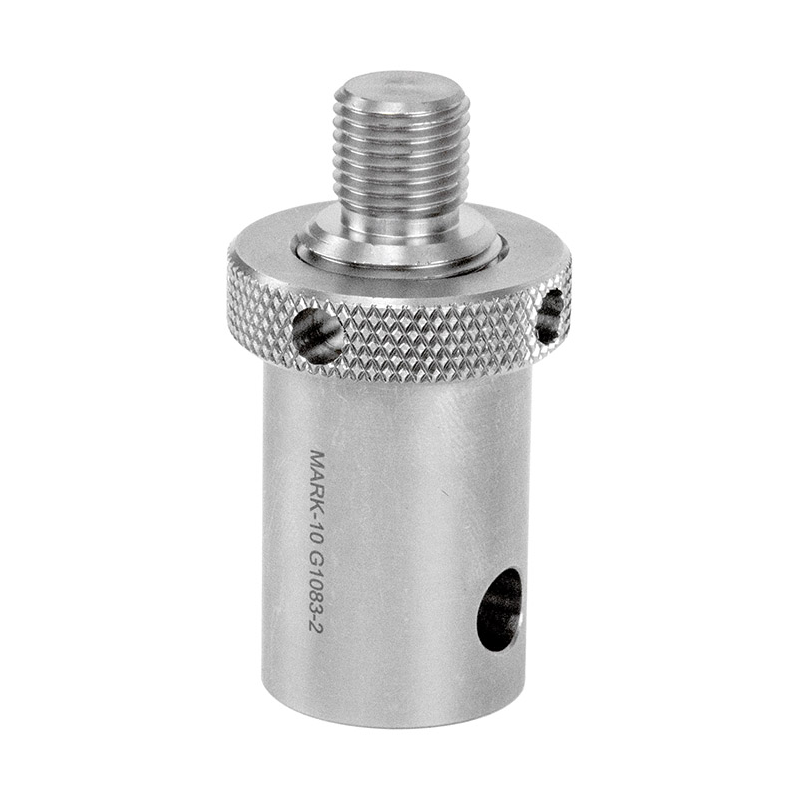

	7. AC1046-2 / 夾治具用連接套件組(1/2-20M 螺牙/公) : ■ G1083-2 x 1 ■ G1079 x 1

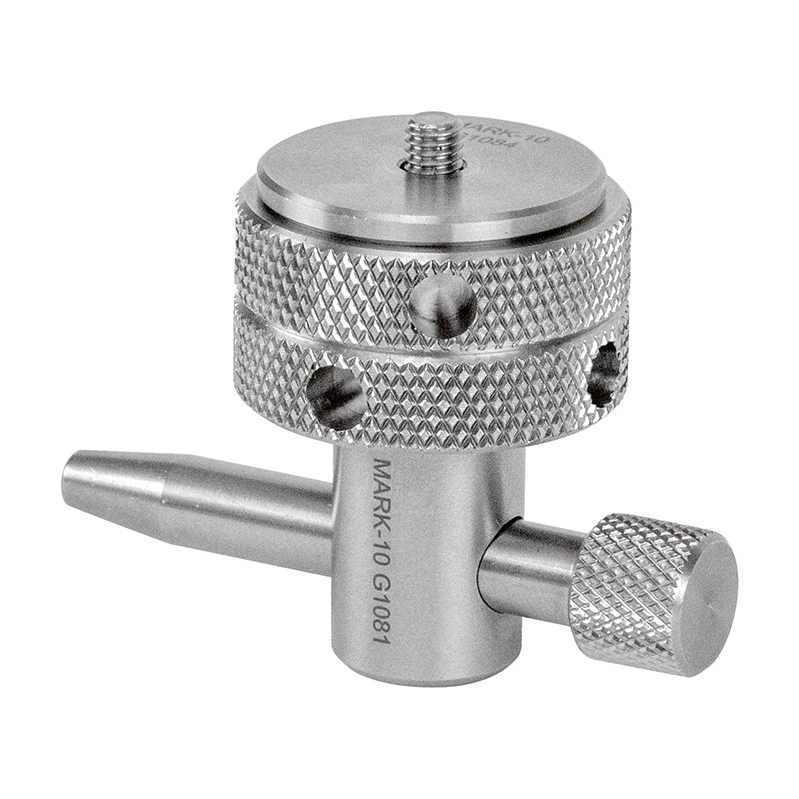

	8. AC1047 / 底座及荷重傳感器用連接套件組(#10-32M 螺牙/公) : ■ G1081 x 1 ■ G1080 x 1 ■ G1079 x 2

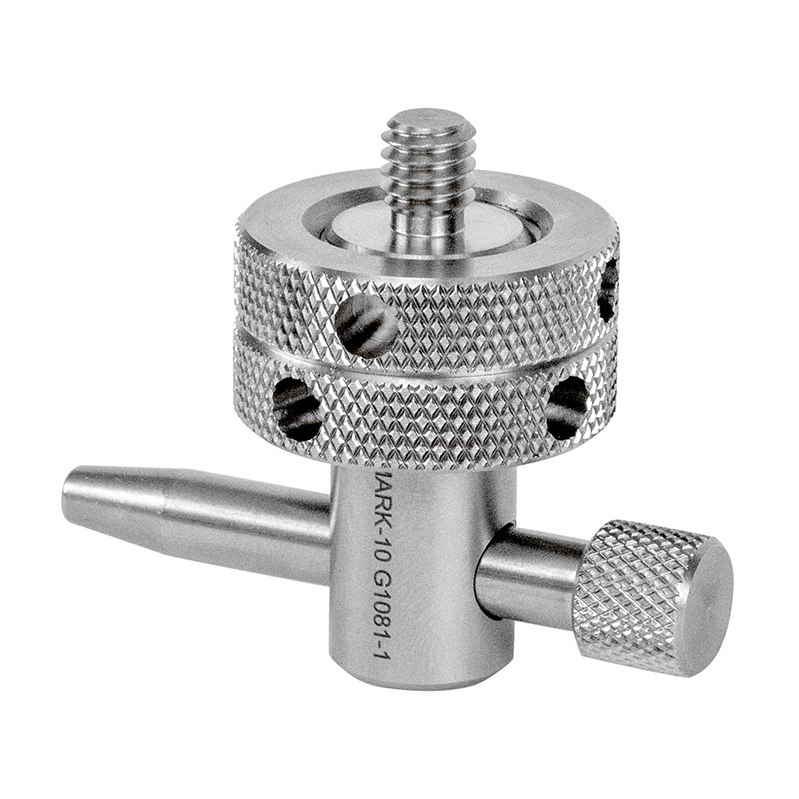

	9. AC1047-1 / 底座及荷重傳感器用連接套件組(5/16-18M 螺牙/公) : ■ G1081-1 x 1 ■ G1080 x 1 ■ G1079 x 2
	10. AC1047-2 / 底座及荷重傳感器用連接套件組(1/2-20M 螺牙/公) : ■ G1081-2 x 1 ■ G1080 x 1 ■ G1079 x 2
	11. AC1047-3 / 底座及荷重傳感器用連接套件組(1/4-28M 螺牙/公) : ■ G1081-3 x 1 ■ G1080 x 1 ■ G1079 x 2
	12. AC1047-7 / R03系列荷重傳感器用連接套件組(10-32M 螺牙/公) : ■ G1081 x 1 ■ G1080 x 1 ■ G1079 x 2 ■ G1084 x 1

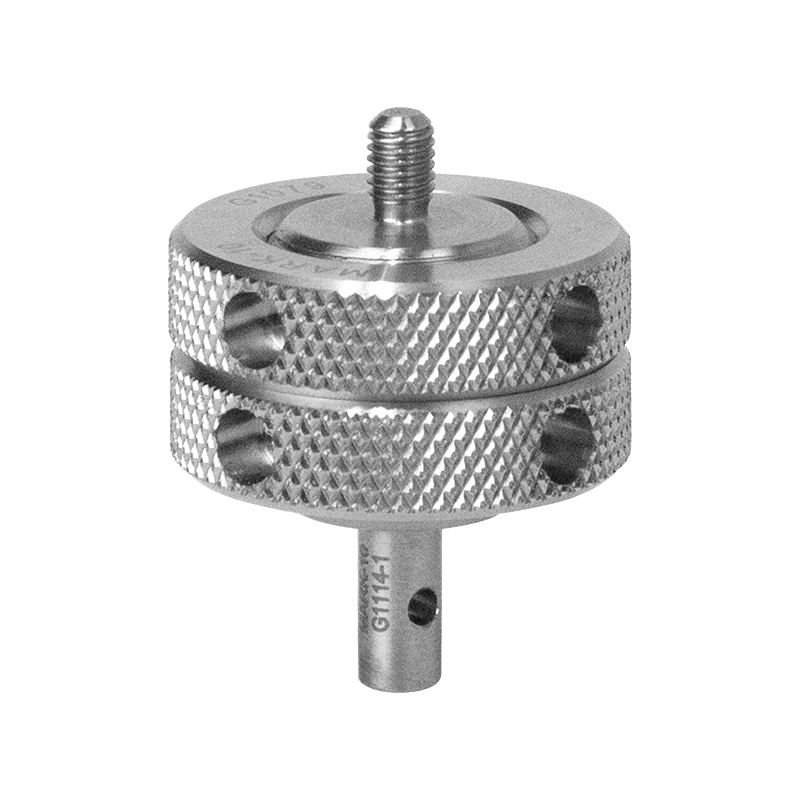

	13. AC1088-1 / 夾治具用連接套件組(#10-32M螺牙/公)，Instron相容型 : ■ G1114-1/眼尾桿連接器 x 1 ■ G1079/鎖環 x 2

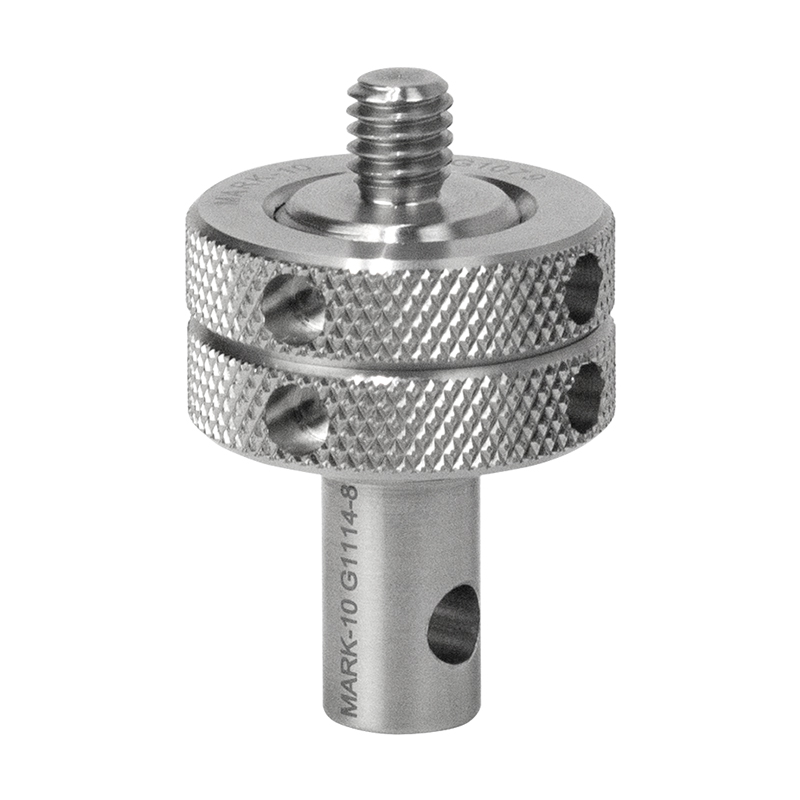

	14. AC1088-8 / 夾治具用連接套件組(5/16-18M螺牙/公)，Instron相容型 : ■ G1114-8/眼尾桿連接器 x 1 ■ G1079/鎖環 x 2

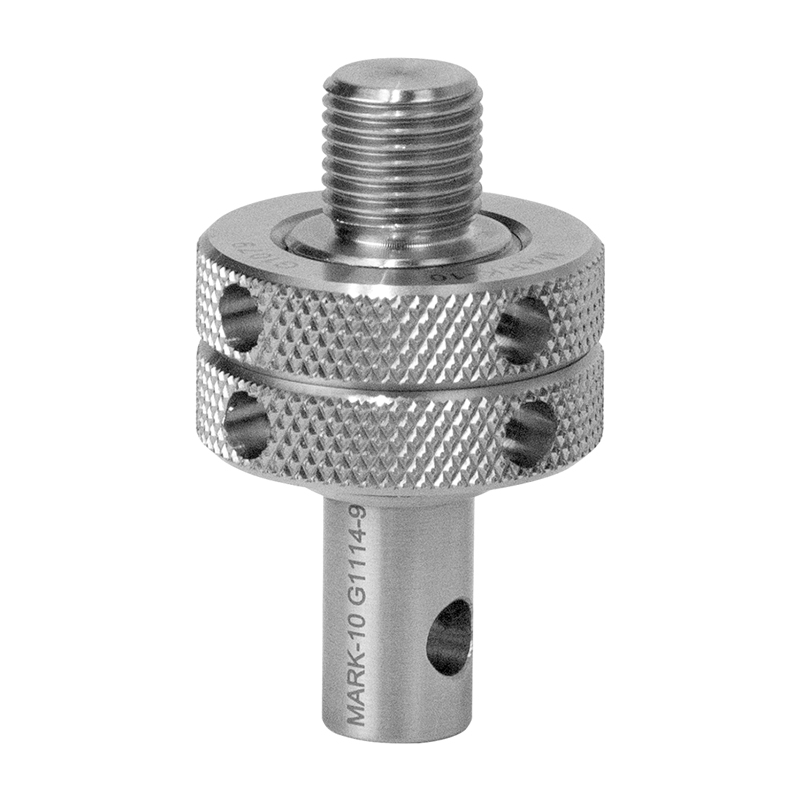

	15. AC1088-9 / 夾治具用連接套件組(1/2-20M螺牙/公)，Instron相容型 : ■ G1114-9/眼尾桿連接器 x 1 ■ G1079/鎖環 x 2

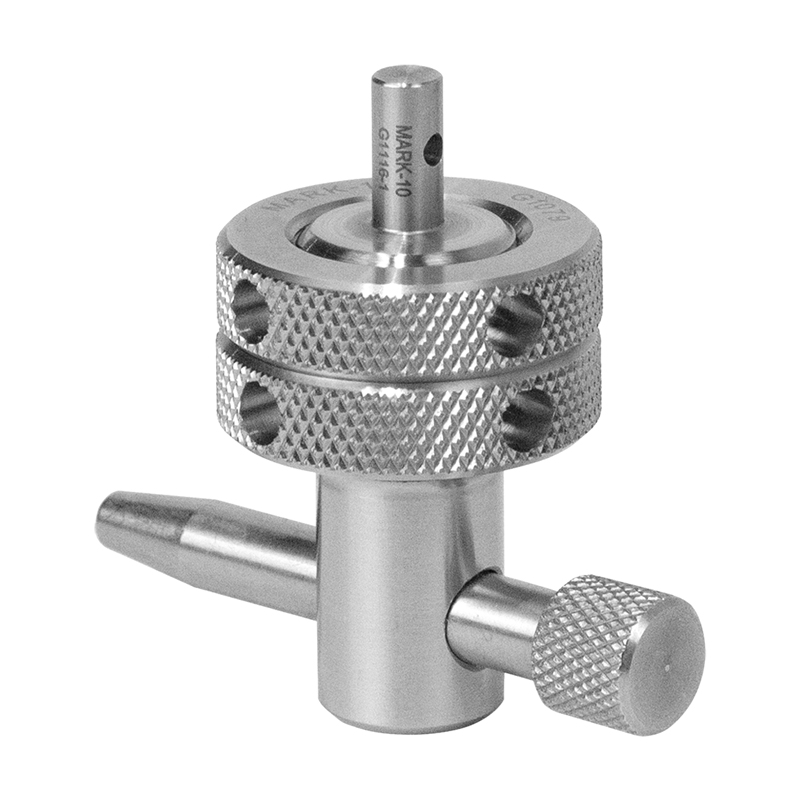

	16. AC1090-1 / 眼尾桿用連接套件組(孔徑 Ø : 5.9 mm / 0.23 ")，Instron相容型 : ■ G1116-1/眼尾桿連接器 x 1 ■ G1079/鎖環 x 2 ■ G1080/插銷 x 1

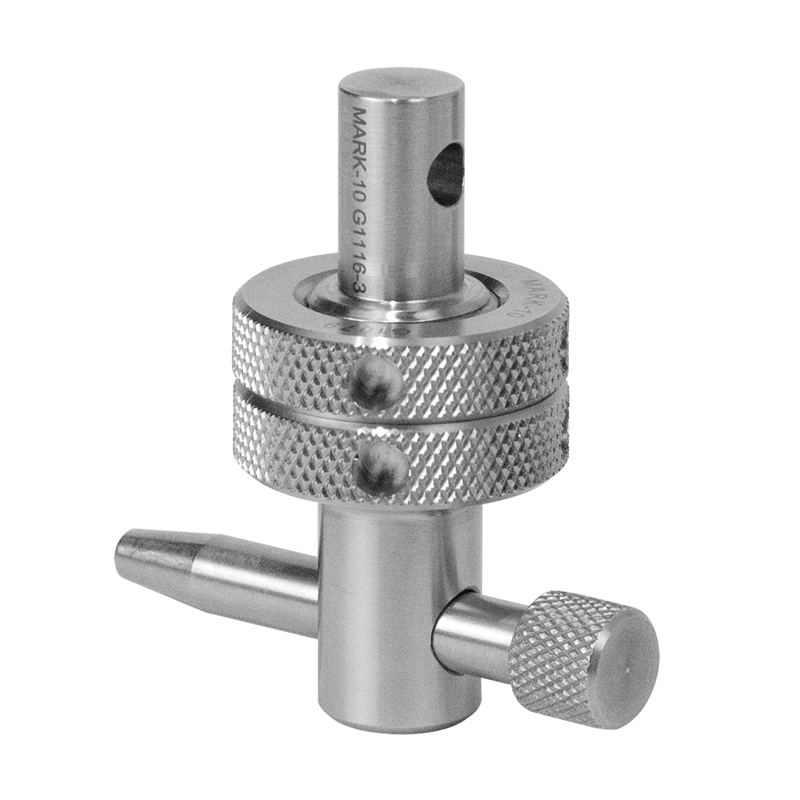

	17. AC1090-3 / 眼尾桿用連接套件組(孔徑 Ø : 12 mm / 0.47 ")，Instron相容型 : ■ G1116-3/眼尾桿連接器 x 1 ■ G1079/鎖環 x 2 ■ G1080/插銷 x 1

配置

左圖右文表格

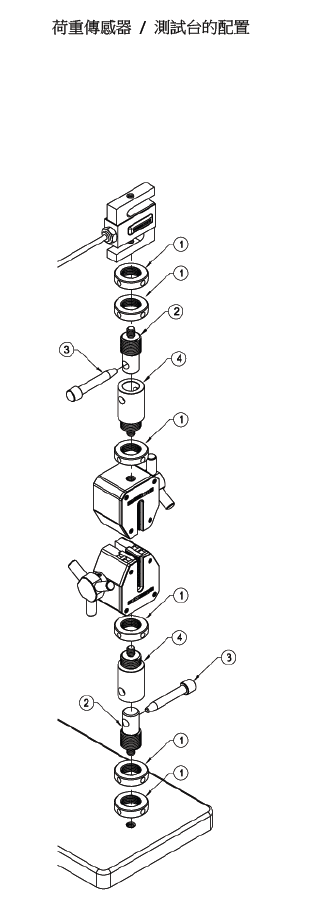

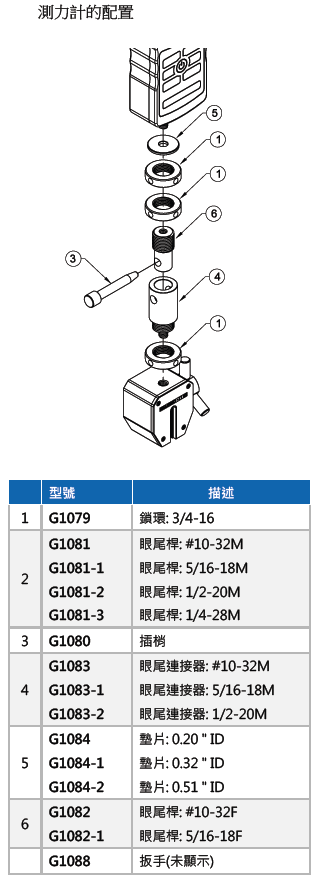

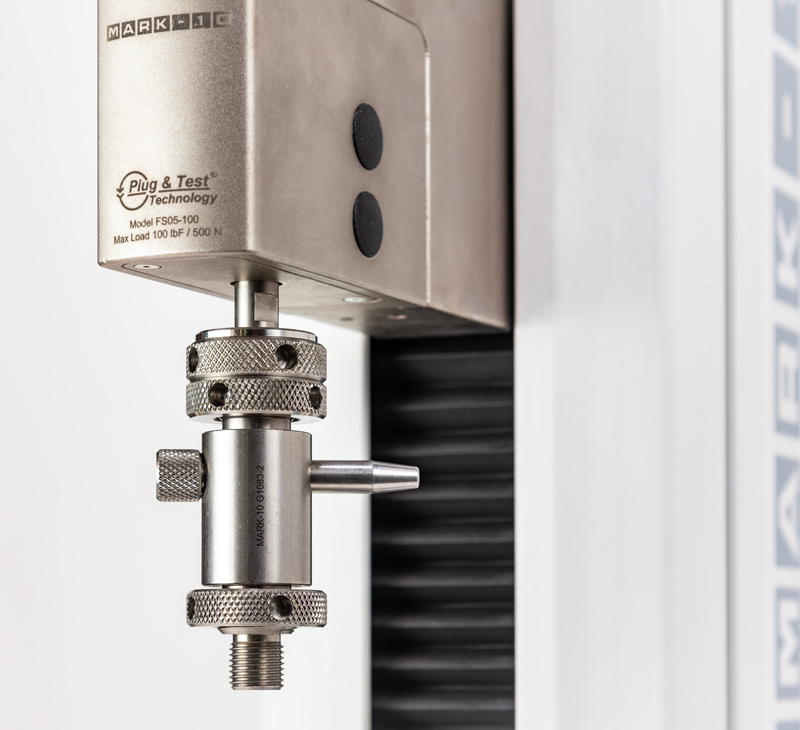

下面的插圖詳述了典型的安裝配置：

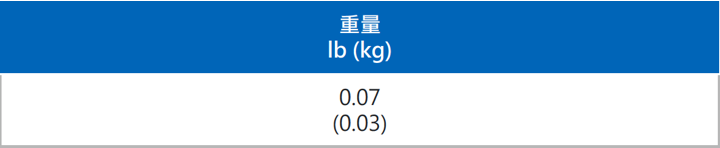

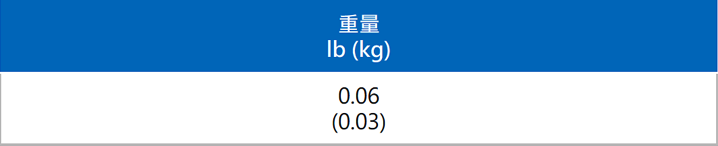

規格-單一組件

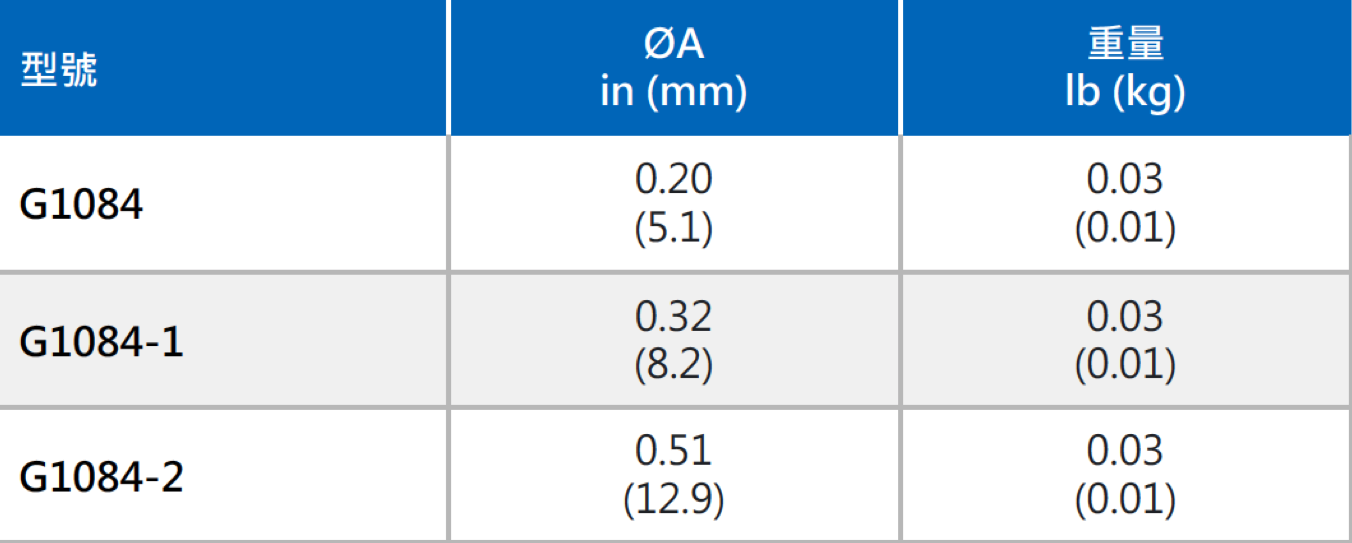

G1084-X 墊片

G1079 鎖環 Ø

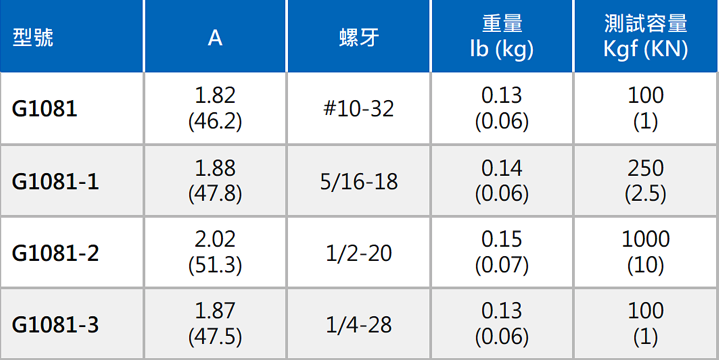

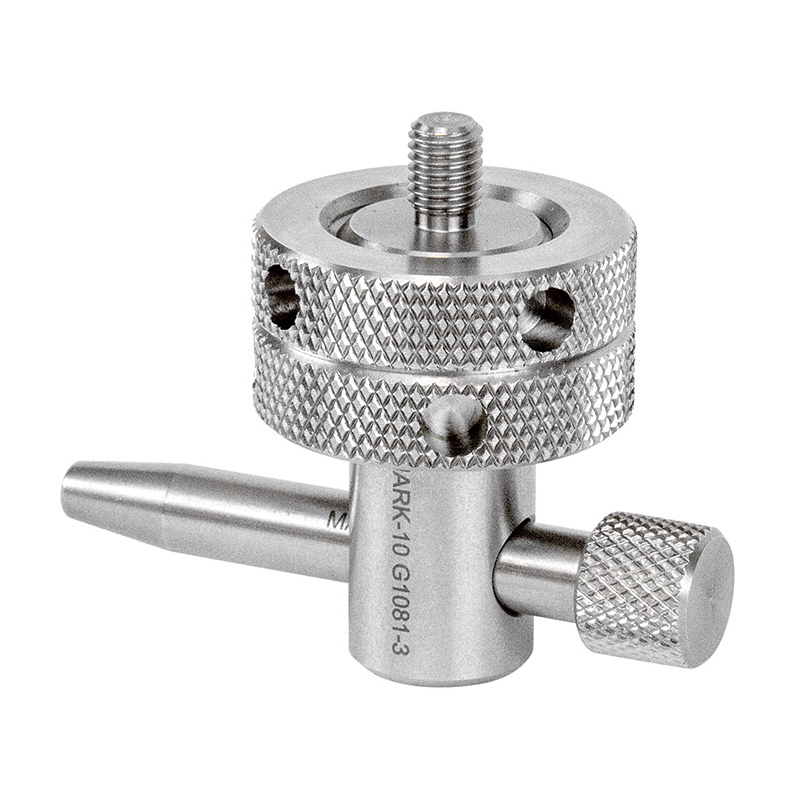

G1081-X 眼尾桿

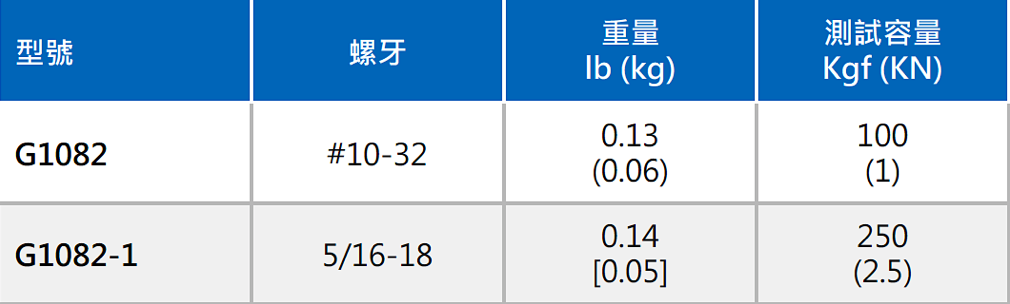

G1082-X 眼尾桿

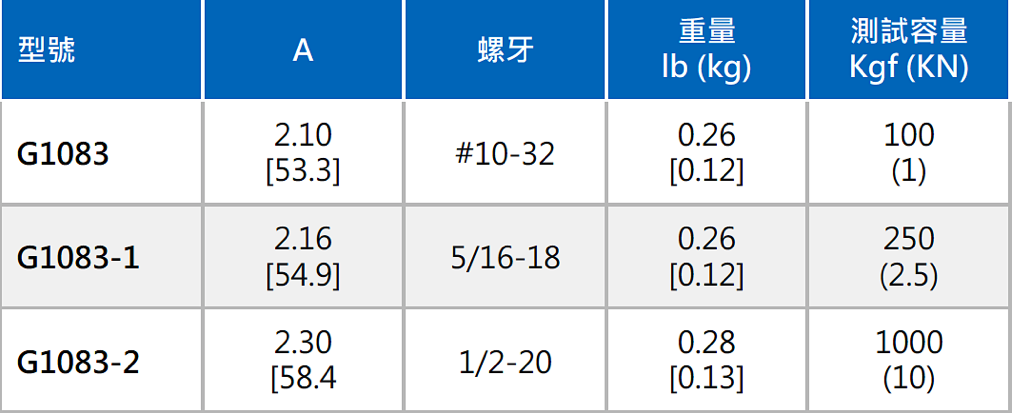

G1083-X 眼尾桿連接器

G1114-X 眼尾桿連接器/相容於 Instron

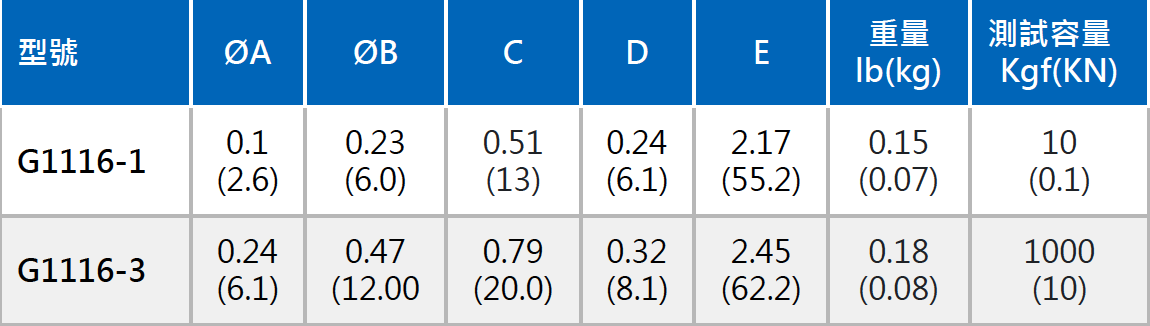

G1116-X 眼尾桿連接器/相容於 Instron

G1080 插銷

G1088 板手

訂購資訊-套件組

型號	描述	相容性	組合內容
AC1045	測力計用連接套件組 : 10-32F	適用於測試容量 : 50 Kgf / 500 N 以下之測力計、FS05系列力量傳感器。	G1079/鎖環 x 2 G1080/插銷x 1 G1082/眼尾桿 x 1 G1084/墊片x 1
AC1045-1	測力計用連接套件組 : 5/16-18F	適用於測試容量 : 250 Kgf / 2500 N 以下之測力計、FS05系列力量傳感器。	G1079/鎖環 x 2 G1080/插銷x 1 G1082-1/眼尾桿 x 1 G1084-1/墊片x 1
AC1045-2	測力計用連接套件組 : 1/2-20M	用於安裝M5-750 ~ M5-2000 系列測力計。	G1079/鎖環 x 2 G1080/插銷x 1 G1081-2/眼尾桿 x 1 G1084-2/墊片x 1
AC1046	夾治具用連接套件組 : #10-32M	用於安裝#10-32螺牙之夾治具。	G1079/鎖環 x 1 G1083/眼尾桿連接器 x 1
AC1046-1	夾治具用連接套件組 : 5/16-18M	用於安裝5/16-18螺牙之夾治具。	G1079/鎖環 x 1 G1083-1/眼尾桿連接器 x 1
AC1046-2	夾治具用連接套件組 : 1/2-20M	用於安裝1/2-20螺牙之夾治具。	G1079/鎖環 x 1 G1083-2/眼尾桿連接器 x 1
AC1047	底座/力量傳感器用連接套件組 : #10-32M	用於安裝#10-32螺牙之測試台底座。	G1079/鎖環x 2 G1080/插銷x 1 G1081/眼尾桿 x 1
AC1047-1	底座/力量傳感器用連接套件組 : 5/16-18M	用於安裝5/16-18螺牙之測試台底座。	G1079/鎖環x 2 G1080/插銷x 1 G1081-1/眼尾桿 x 1
AC1047-2	底座/力量傳感器用連接套件組 : 1/2-20M	用於安裝1/2-20螺牙之測試台底座： MR01-300/-500/-750/-1000/-1500/-2000及 MR07-300/-500/-750/-1000/-1500/-2000系列力量傳感器。	G1079/鎖環x 2 G1080/插銷x 1 G1081-2/眼尾桿 x 1
AC1047-3	底座/力量傳感器用連接套件組 : 1/4-28M	用於安裝MR01-50/-100/-200 及MR07-50/-100/-200 系列力量傳感器。	G1079/鎖環x 2 G1080/插銷x 1 G1081-3/眼尾桿 x 1
AC1047-4	R03系列力量傳感器用連接套件組 : #10-32M	用於安裝R03系列力量傳感器。	G1079/鎖環 x 2 G1080/插銷x 1 G1081/眼尾桿 x 1 G1084/墊片x 1

訂購資訊-單一組件

訂購資訊

模型	描述
G1079	鎖環
G1080	插銷

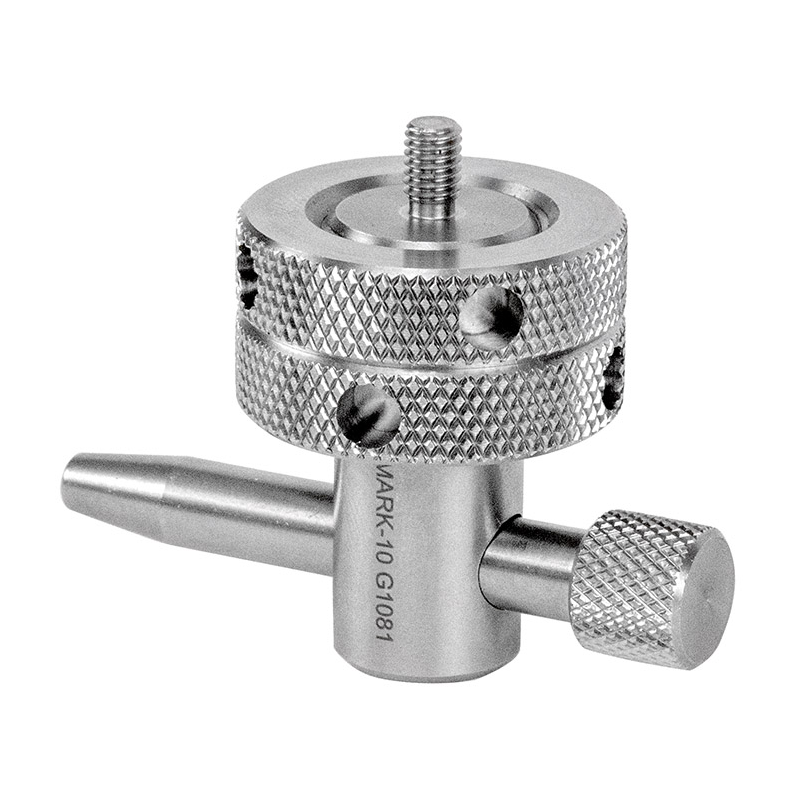

G1081	眼尾桿: #10-32M
G1081-1	眼尾桿: 5/16-18M

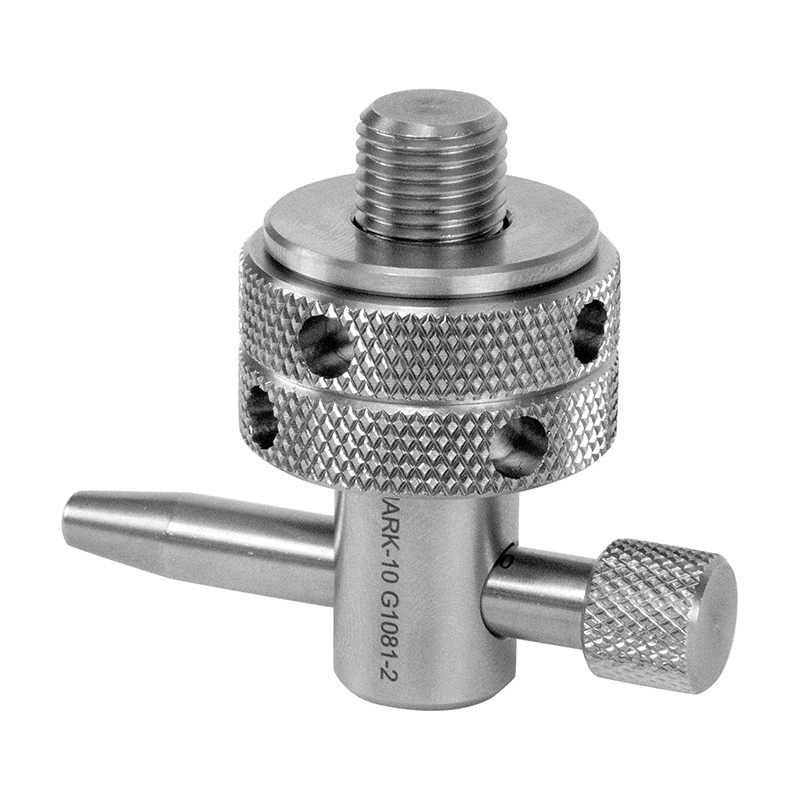

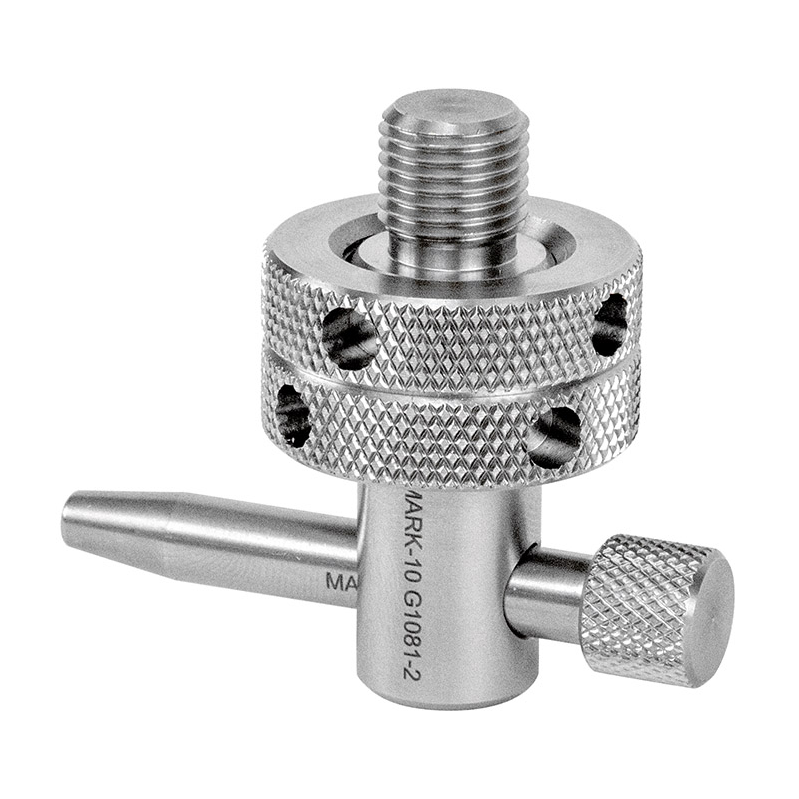

G1081-2	眼尾桿: 1/2-20M
G1081-3	眼尾桿: 1/4-28M
G1082	眼尾桿: #10-32F
G1082-1	眼尾桿: 5/16-18F

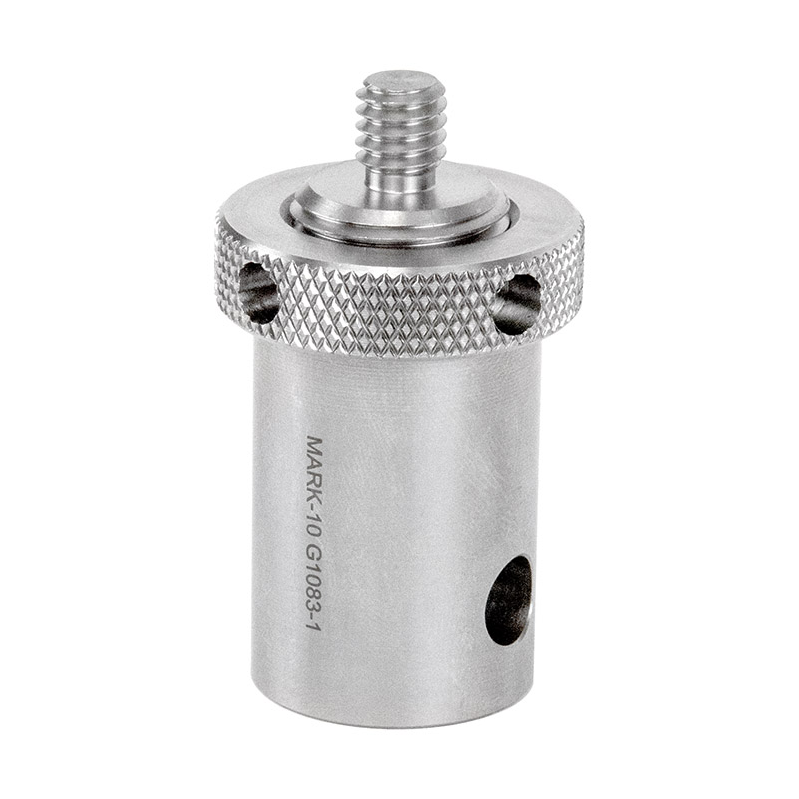

G1083	眼尾桿連接器: #10-32M
G1083-1	眼尾桿連接器: 5/16-18M
G1083-2	眼尾桿連接器: 1/2-20M
G1084	墊片: 0.20"ID
G1084-1	墊片: 0.32"ID
G1084-2	墊片: 0.51"ID
G1088	板手

訂購資訊-相容於Instron廠牌的單一組件及套件組

單一組件

型號	描述

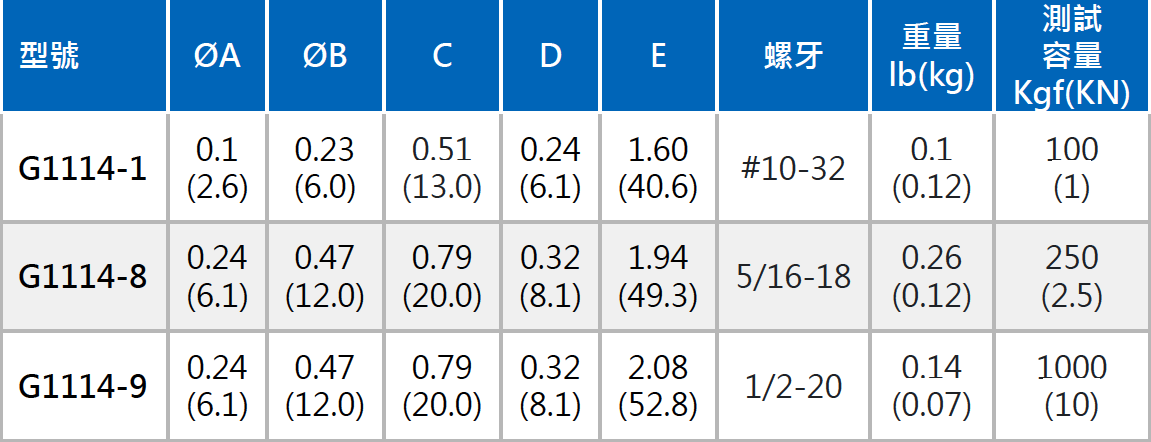

G1114-1	相容於 Instron 的眼尾桿連接器 : #10-32M
G1114-8	相容於 Instron 的眼尾桿連接器 : 5/16-18M
G1114-9	相容於 Instron 的眼尾桿連接器 : 1/2-20M
G1116-1	相容於 Instron 的眼尾桿連接器 : Ø 5.9 mm / 0.23 "
G1116-3	相容於 Instron 的眼尾桿連接器 : Ø 12 mm / 0.47 "

套件組

型號	描述	相容性	組合內容
AC1088-1	夾治具用連接套件組 : #10-32M 螺牙，相容於 Instron 廠牌。	用於將 MARK-10 : #10-32 螺牙類之夾治具安裝至 Instron 廠牌之測試台及力量傳感器。	G1114-1/眼尾桿連接器 x 1 G1079/鎖環 x 2
AC1088-8	夾治具用連接套件組 : 5/16-18M螺牙，相容於 Instron 廠牌。	用於將 MARK-10 : 5/16-18M 螺牙類之夾治具安裝至 Instron 廠牌之測試台及力量傳感器。	G1114-8/眼尾桿連接器 x 1 G1079/鎖環 x 2
AC1088-9	夾治具用連接套件組 : 1/2-20M 螺牙，相容於 Instron 廠牌。	用於將 MARK-10 : 1/2-20M 螺牙類之夾治具安裝至 Instron 廠牌之測試台及力量傳感器。	G1114-9/眼尾桿連接器 x 1 G1079/鎖環 x 2
AC1090-1	眼尾桿用連接套件組 : 孔徑 Ø 5.9 mm / 0.23 "，相容於Instron 廠牌。	用於將 MARK-10 內建眼尾連接裝置之夾治具安裝至 Instron 廠牌之測試台及力量傳感器。	G1116-1/眼尾桿連接器 x 1 G1079/鎖環 x 2 G1080/插銷 x 1
AC1090-3	眼尾桿用連接套件組 : 孔徑 Ø 12 mm / 0.47 "，相容於 Instron 廠牌。	用於將 MARK-10 內建眼尾連接裝置之夾治具安裝至 Instron 廠牌之測試台及力量傳感器。	G1116-3/眼尾桿連接器 x 1 G1079/鎖環 x 2 G1080/插銷 x 1
