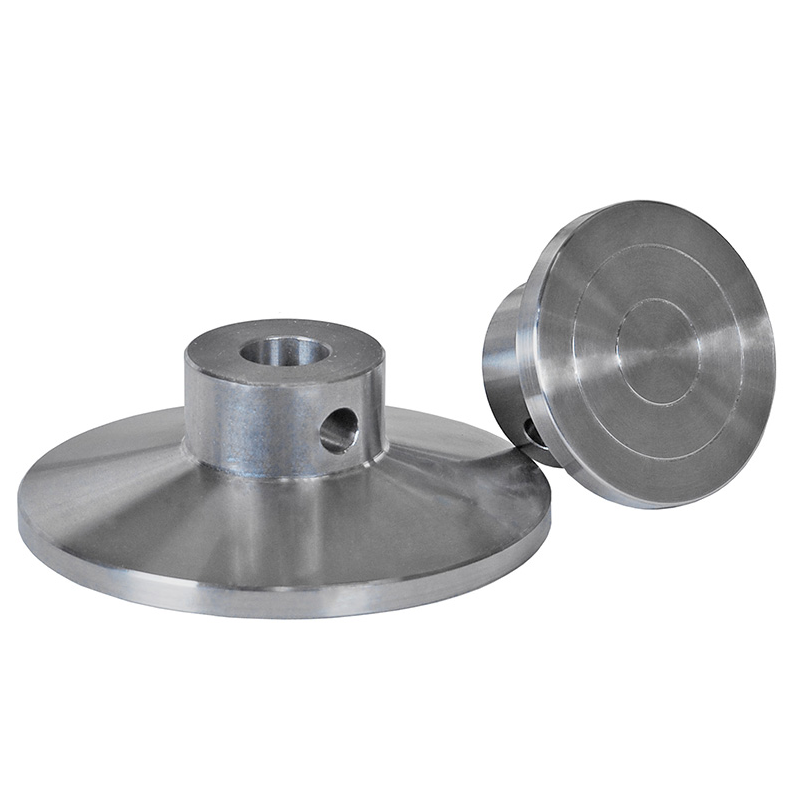

1. 高容量型壓縮盤有兩種規格的盤面直徑 : Ø 55.9 mm / Ø 2.20 in 及 Ø 96.0 mm / Ø 3.78 in，其共同特徵為同心凹槽和內建眼尾連接裝置。 |
 |

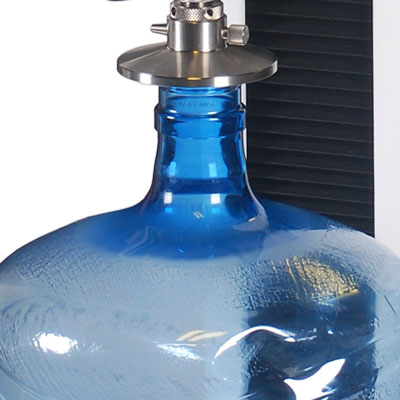

2. G1087-1/高容量壓縮板，被配置用於容器類壓力強度測試之使用範例。 |
 |

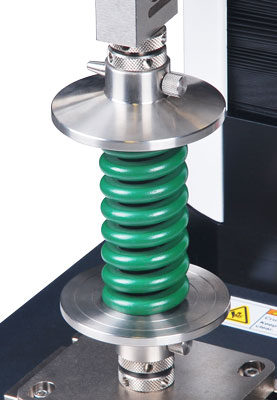

3. G1087/高容量壓縮板，被配置用於彈簧壓縮變形量測試之使用範例。 |
■ 同心凹槽的結構設計有助於樣品的精準定位。
■ 內建眼尾連接裝置、可快速定位連接。
C式表格
| 型號 | 測試容量 : Kgf / N / lbf | 重量 : Kg | 材質 |
|---|---|---|---|
| G1087 | 900 / 9,000 / 2,000 | 0.68 | 303 SS |
| G1087-1 | 900 / 9,000 / 2,000 | 0.54 | 303 SS |
左圖右文表格
 |
眼尾連接裝置 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |
C式表格

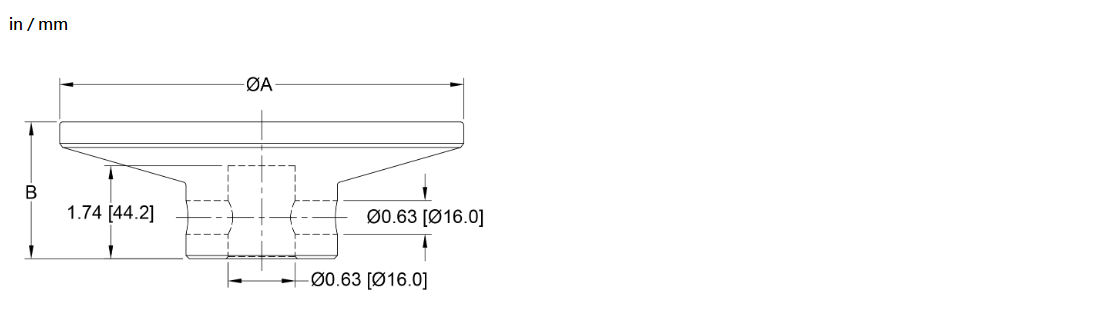

| 型號 | ØA | B |
|---|---|---|
| G1087 | 3.78 / 96.0 | 1.28 / 32.5 |
| G1087-1 | 2.20 / 55.9 | 1.18 / 30.0 |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1087 | 壓縮板-高容量型，盤面直徑 Ø : 96.0 mm / 3.78 in。 |
| G1087-1 | 壓縮板-高容量型，盤面直徑 Ø : 55.9 mm / 2.20 in。 |
