MARK-10 🇺🇸

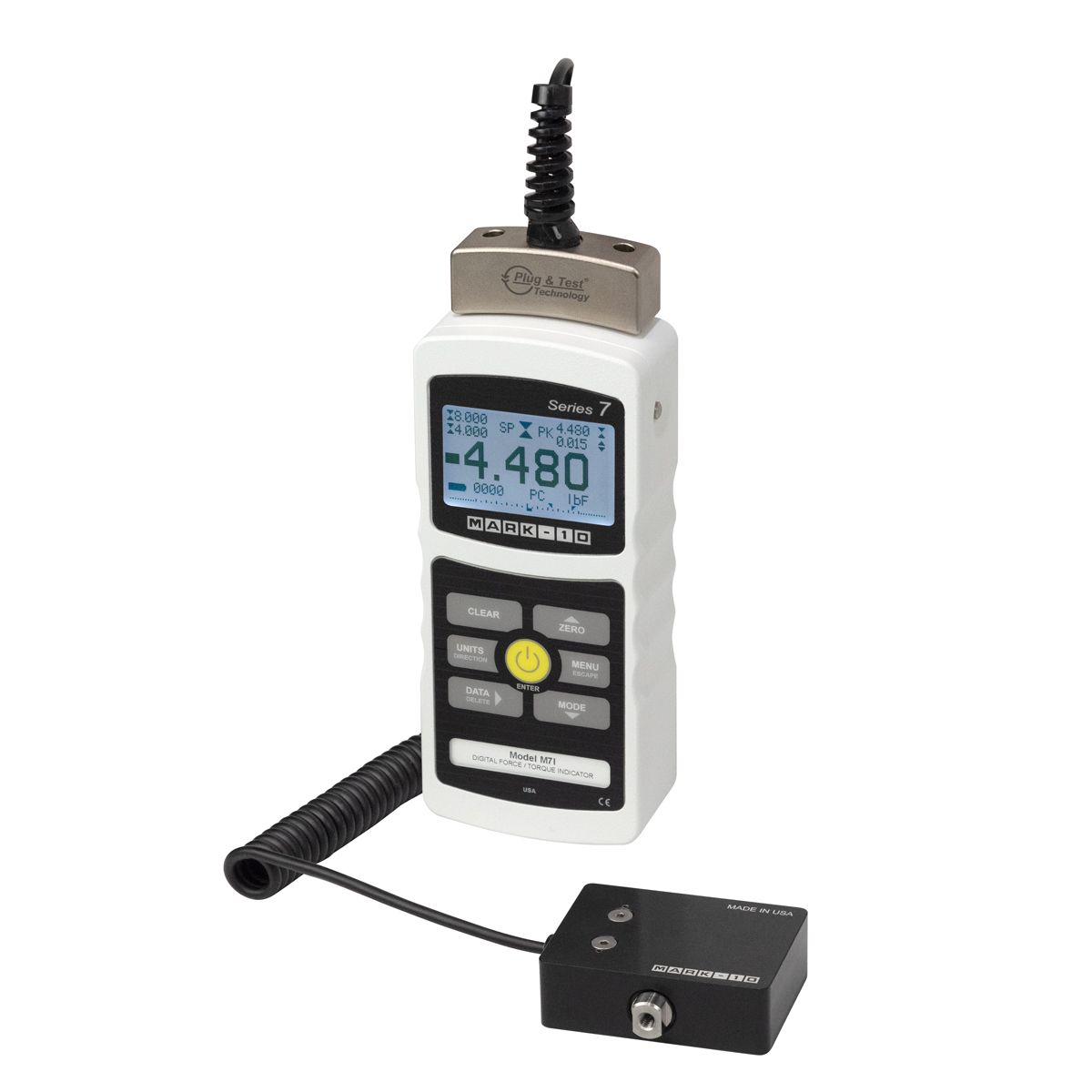

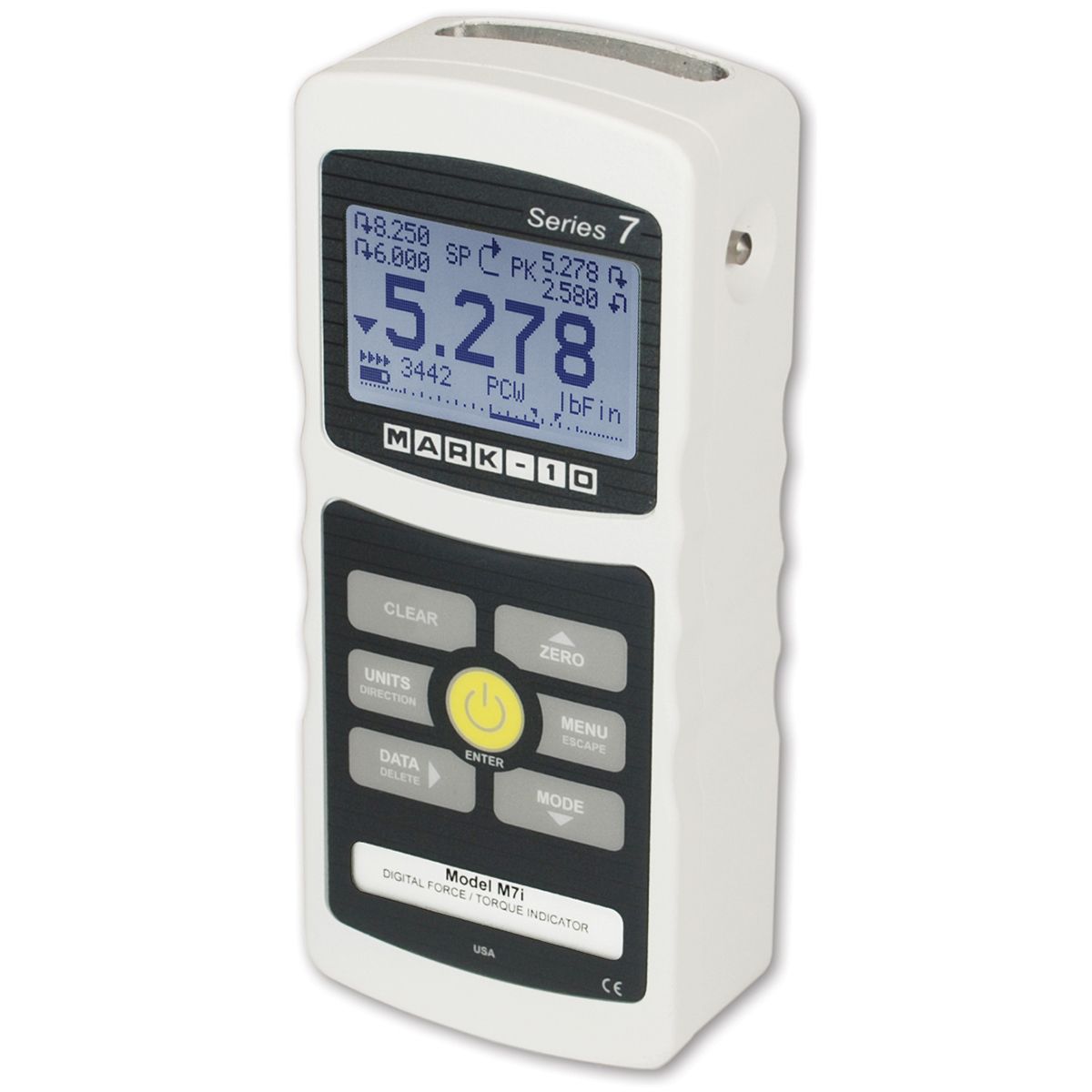

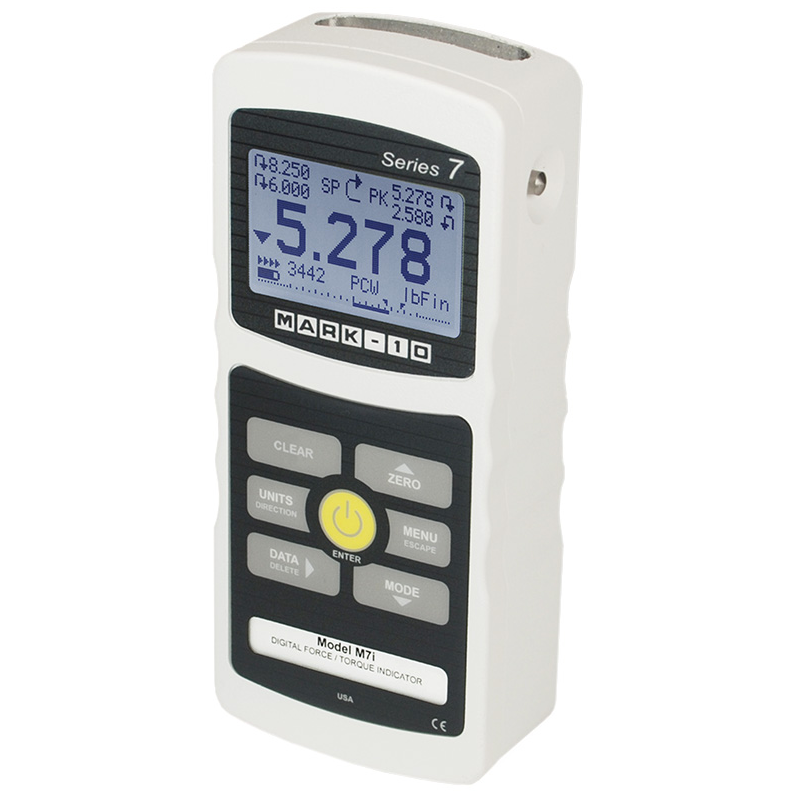

M7i型專業型力量/扭力顯示器

■ 可相容多種力量和扭矩傳感器。
■ 取樣速率 14,000 Hz。
■ 連續/單一數據點捕獲可達 5000 筆，具統計功能。
■ 破裂偵測、自動輸出/歸零。
■ 可配置的腳踏開關功能。
■ +/- 0.1% 量測精度。

M7i 專業型力量/扭力顯示器設計用於和廣泛範圍的 Mark-10 力量和扭矩傳感器系列搭配使用。採用獨有的 Plug ＆ Test^® /即插即測試技術，所有校準和配置數據都保存在傳感器的智能型連接器中，而非顯示器，進而實現真正的可互換性。此外，所有傳感器與Mark-10系列顯示器可完全相容。

M7i 具有領先業界的 14,000 Hz 採樣率，可極快速測試並提供可靠的結果。除了 5i 顯示器的相關功能外，M7i 還具有高速連續數據採集和存儲功能，內部儲存量可讀取多達 5,000 個讀數，採集速率高達 14,000 Hz。

M7i 還具有可編程腳踏開關排序、斷(破)裂偵測和第1/第2峰值檢測等功能。摩擦係數單位和使用者自行定義的測量單位，為特殊應用增加了靈活性。在破裂偵測、平均值、外部觸發和第1 /第2峰值檢測等功能模式完成後，為了提高處理效率，該顯示器還具有自動數據輸出、據儲存和歸零功能。

M7i 的傳輸介面搭配 Mark-10 電動測試台，可執行諸如破裂偵測、動態負載保持、PC控制等功能。標準配備的 MESUR Lite^®數據採集軟體 : 可將儀器端的連續或單點數據匯集後製成表格，也可以批量下載保存於儀器內部中的數據。單一按鍵即可導出至Excel，進行數據的分析運用。

加入詢問車

應用範例

特色

規格

可選配之傳感器

特殊機能

數位顯示器

可翻轉式機殼

標準配備

選購配備

外觀尺寸

應用範例

左圖右文表格

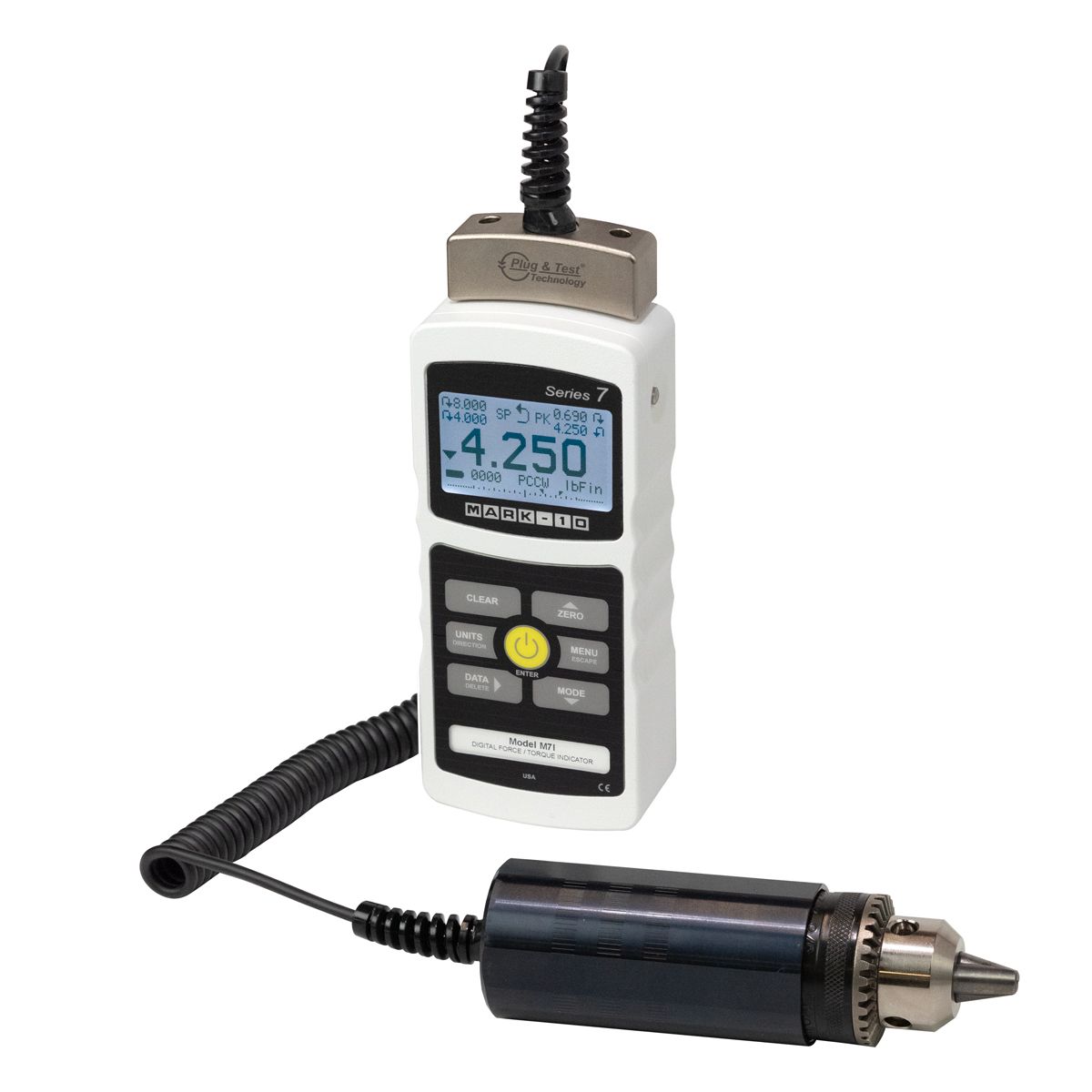

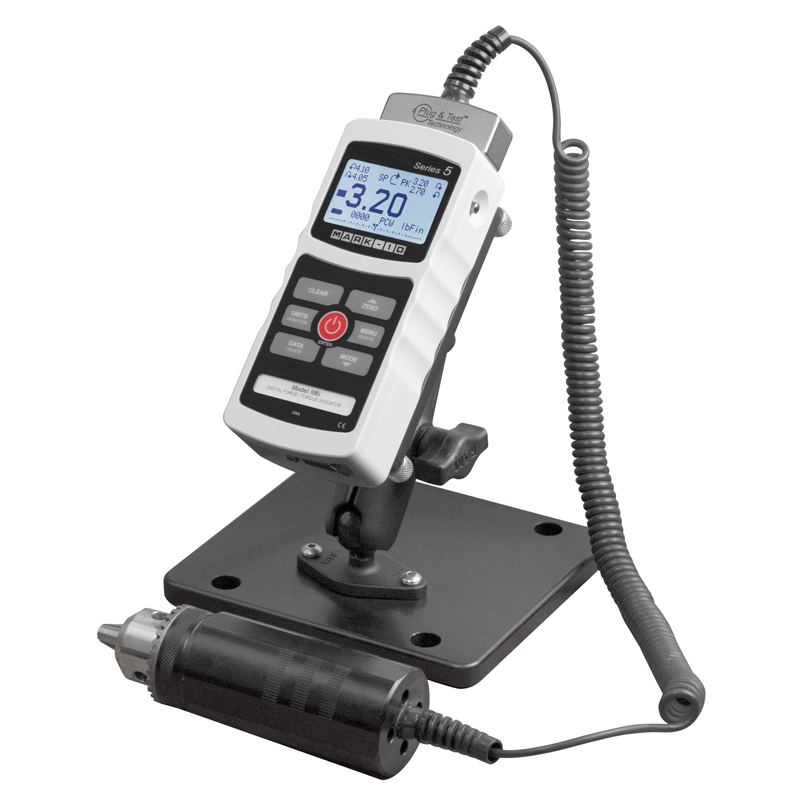

	1. 7i 型顯示器搭配 MR50/扭力傳感器（選配）安裝於 AC1100/桌面式支架之使用範例。
	2. 7i 型顯示器搭配 MR03/力量傳感器（選配）之使用範例。
	3. 7i 型顯示器具有堅固的鋁質外殼，大而清晰的圖形顯示器。

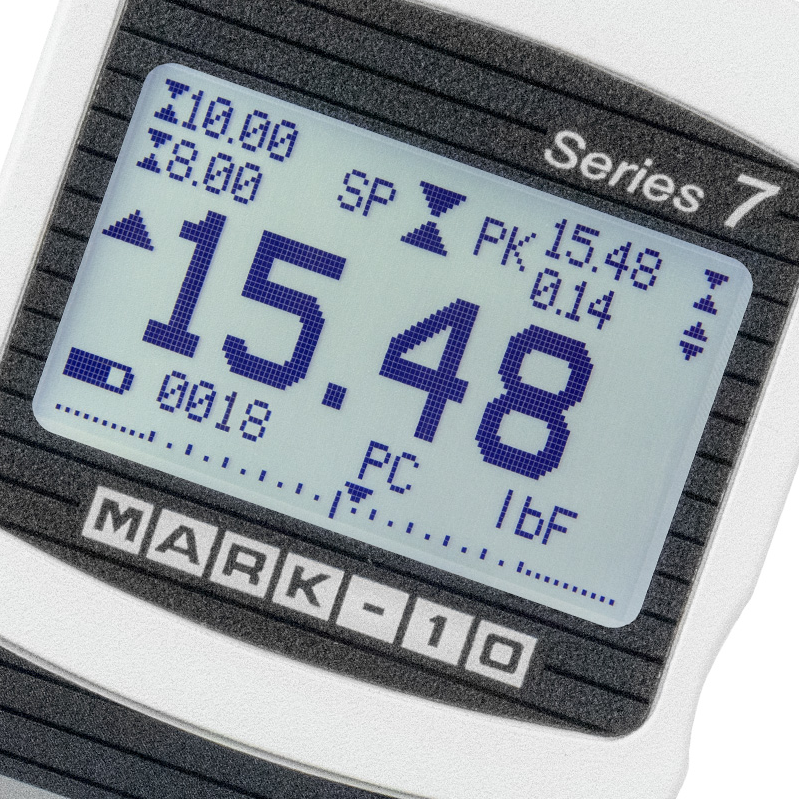

	4. 7i 型顯示器的背光顯示器具有大且容易讀取的數字、峰值讀數、設定點指示器、類比式的負載條狀圖。

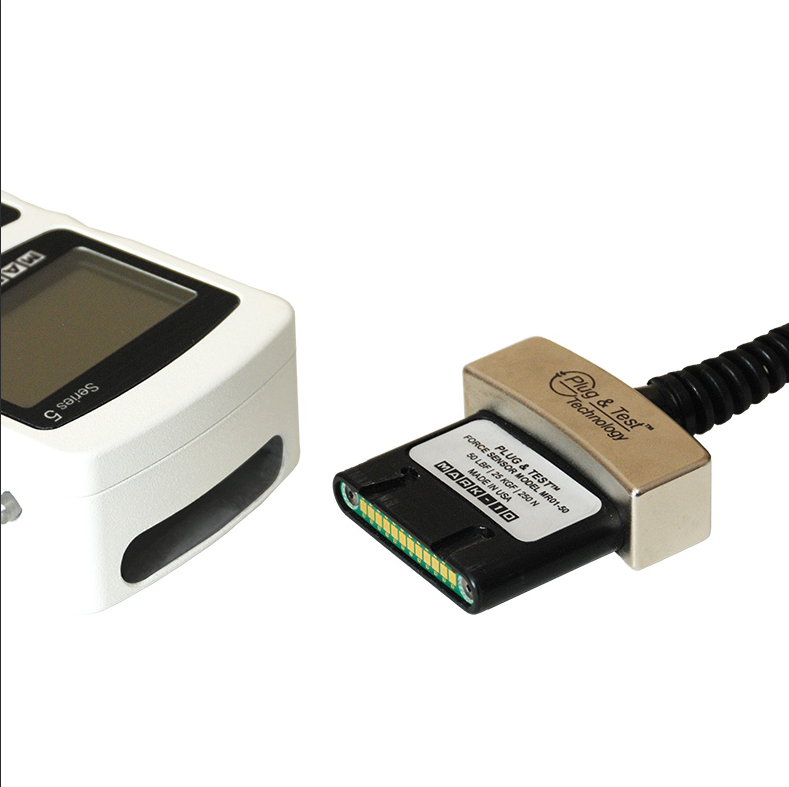

	5. 7i 型顯示器採用獨有的 Plug ＆ Test^®/即插即測試技術，允許Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中，傳感器另售。

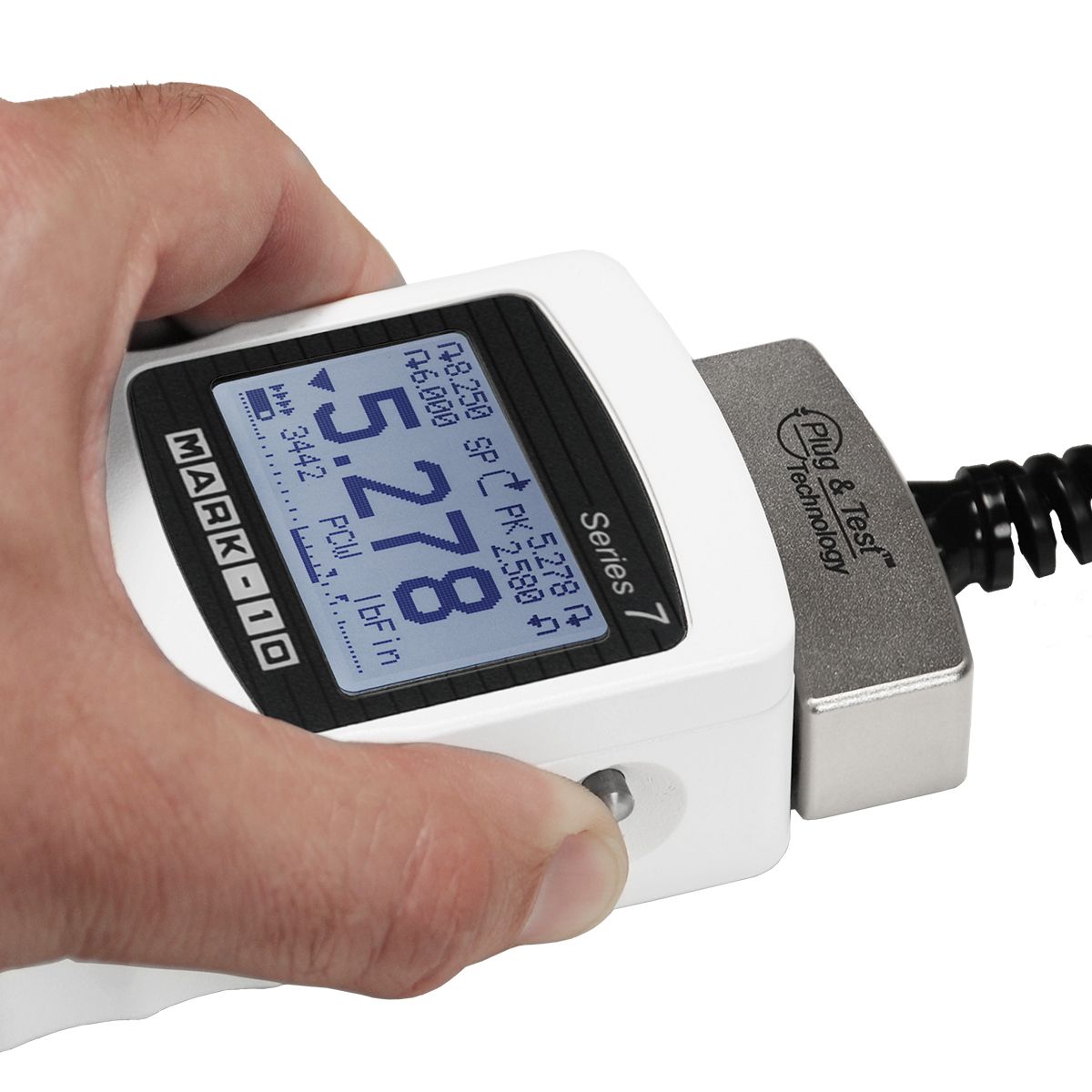

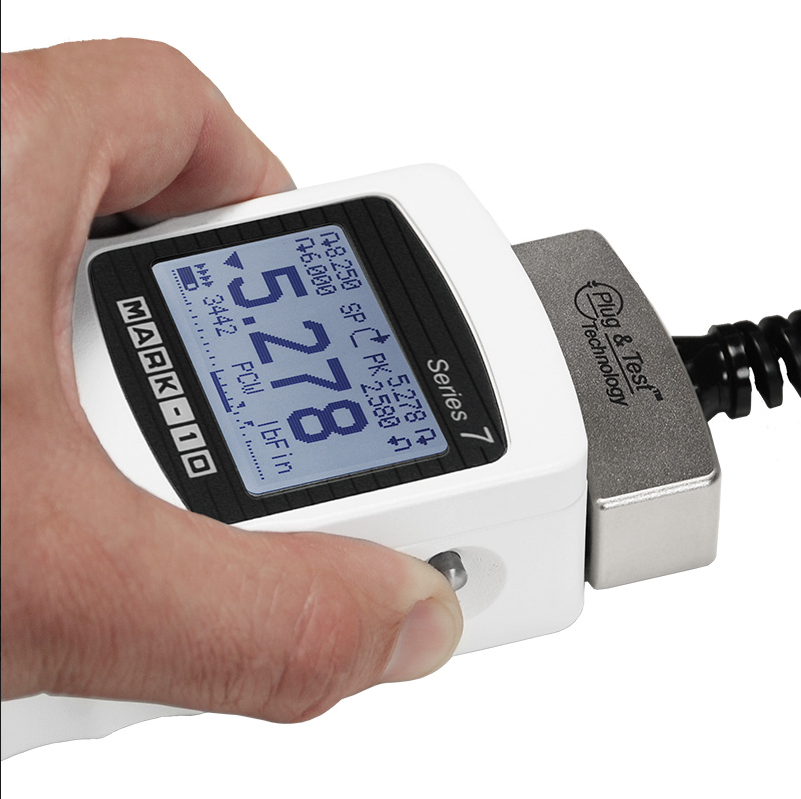

	6. 當完全插入時，Plug ＆ Test^® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。

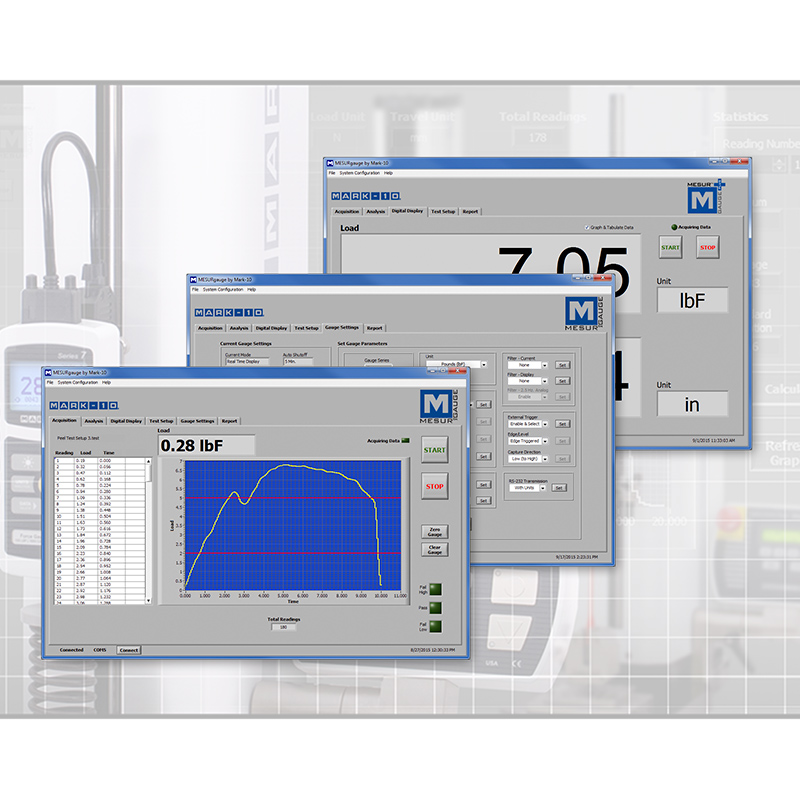

	7. MESUR^®gauge : Mark-10儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。

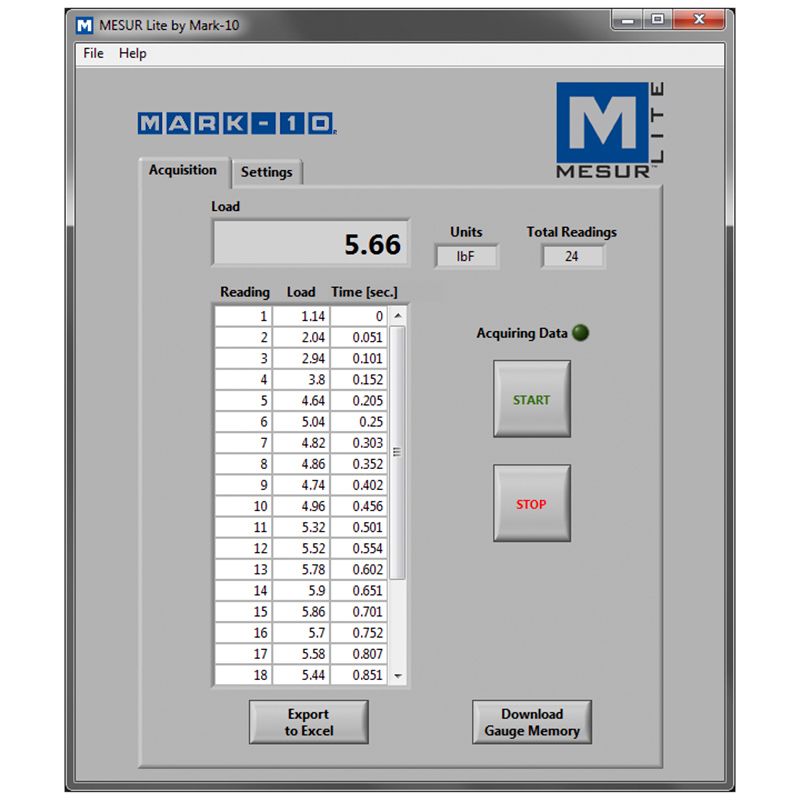

	8. MESUR^® Lite : 一個基本的數據蒐集軟體，將Mark-10測力計、扭力計端所接收之數據製成表格，或匯出至Excel進行分析。

特色

■ 透過 Plug ＆ Test^®/即插即測試技術 : 可互換的力量和扭矩傳感器（傳感器單獨販售）。
■ 500 Hz 高速的資料輸出速率。
■ 傳感器密碼保護，防止使用未經授權的傳感器。
■ 14,000 Hz 高速取樣率。
■ 以高達 14,000 Hz 的頻率連續捕獲多達 5,000 個數據點後下載到 PC。
■ 單個數據點存儲器，最多可存儲 5,000 個數據點，可下載到 PC。
■ USB、RS-232、Mitutoyo 及類比輸出。
■ 搭配 ESM303電動測試台 : 偵測樣品破裂後將自動停機。
■ 第一/第二峰值檢測。
■ 各種測試動作完成後自動輸出 / 資料儲存 / 歸零讀值。
■ COF/摩擦係數、使用者自行定義及五種量測單位。
■ 腳踏開關功能 : 每次腳踏開關啟動時最多可配置 3 個功能。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 平均值模式：可隨著測試時間之變化計算資料點的平均值。
■ 外部觸發模式 : 用於開關類的觸動力測試或遠程停止顯示更新。
■ 功能配置、個別功能鍵密碼保護。

規格

A 式表格

精確度	±0.1% F.S ( 最大標稱值 ) + 傳感器
取樣率	14,000 Hz
使用電源	交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。
操作時間	背光源開啟：7 小時。背光源關閉 : 可連續使用 24 小時。
輸出功能	USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO (DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。設定點 : 三條開汲極線。
過載保護	最大標稱值之 150% ( 超過110%時 : 過載警告提示 )。
重量	0.3 kg
使用環境	温度：5 ~ 45℃ 、濕度：20~96 %RH
標準配備	收納盒 / 專屬電源變壓器 / USB連接線

可選配之傳感器

從範圍廣泛的可互換式力量和扭矩傳感器中進行選擇：

1. 力量測試容量 : 5,000 Kgf / 50 KN / 10,000 lbf
2. 扭矩測試容量 : 5,500 Kgf.cm / 550 N.m / 5,000 lbf.in

力量傳感器

MR01系列 / S型	MR02系列 / 鈕扣型	MR03 系列 / 內崁型
拉伸/壓縮測試	壓縮測試	拉伸/壓縮測試


MR04系列 / 微小S型	MR05系列 / 人體工程測試型	MR06系列 / 壓接端子拉力測試型
拉伸/壓縮測試	推力/拉力測試	拉伸測試

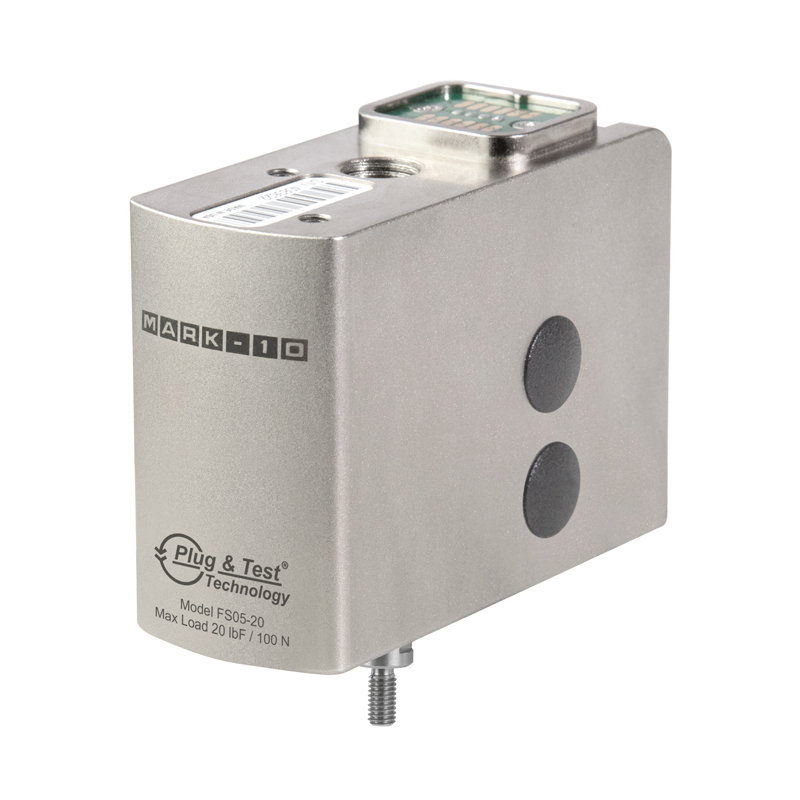

MR07系列 / S型	FS05系列 / 集成型
用於F系列高階型測試台	用於F系列高階型測試台

扭矩傳感器

MR50系列	MR51系列	MR52系列
一般扭力測試	具有可互換附件的通用型扭矩傳感器	扭力工具類校準用扭矩傳感器


MR55系列
扭力工具類校準用扭矩傳感器/高容量

特殊機能

7i 顯示器具有多種常見於更複雜系統的儀器，例如材料測試儀、數據採集系統和 PLC中才有的功能：

	高速數據擷取和儲存擷取 14,000 讀值/每秒和存儲高達 5,000 連續數據點。這種獨特的功能非常適合開關類的觸動力、被測物的瞬間斷裂等量測應用。提供可配置的啟動和停止觸發功能，數據的擷取速率是可調整的，可以減緩速率以捕獲更長的事件發生過程：例如結構鬆弛或材料膨脹的耐受性測定 ( 泡棉 )…等量測應用。儲存於儀器內部暫存區的數值可導出至 MESUR^®gauge數據收集軟體後，進一步分析和繪圖。使用7系列可以取代繁複和昂貴的數據收集軟/硬體。
	腳踏開關命令字符串整合腳踏開關、自動化系統與本系列推拉力計，可省略複雜與多重按鍵指令以提升量測速率。可為單個腳踏開關最多設置三個步驟，選擇任意命令字符串~峰值讀值、歸零顯示、儲存數據....等，且在每個步驟之間插入延遲時間。
	自動數據輸出、儲存、歸零、 I / O引腳觸發可執行下列功能提升量測速率： ■ 自動儲存峰值到內建記憶裝置中。 ■ 透過 USB、RS232、或 MITUTOYO DIGIMATIC 輸出峰值。 ■ 讀值歸零。切換I / O引腳觸發 : 例如停止電動測試台的作動。適用範例~ ■ 樣品斷/破裂檢測 ( 也試用於滑動、點擊或以其它方式在達到峰值後下降的樣品 )。 ■ 完成平均序列。 ■ 外部觸發 ( 如啟動開關裝置 )。 ■ 第一/第二峰值檢測 ( 如拉伸測試 )。
	使用者自行定義量測單位 7i 顯示器具備六種標準量測單位，另外提供一種依使用需求可自行定義的量測單位 : ■ 量測一個按壓機械組件所產生的扭矩時，請根據槓桿的長度配置乘數，把力量量測值轉換成力矩單位值：N.cm。 ■ 壓力強度測試時，計算壓盤治具截面積，把力量量測值轉換成壓力單位值：N/cm² 或 PSI。

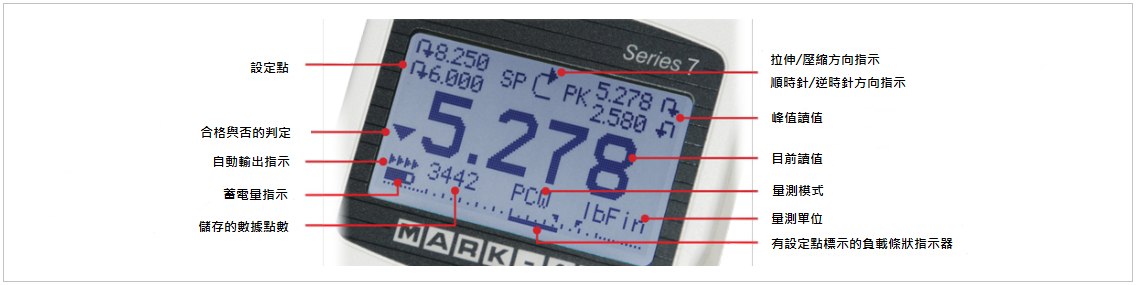

數位顯示器

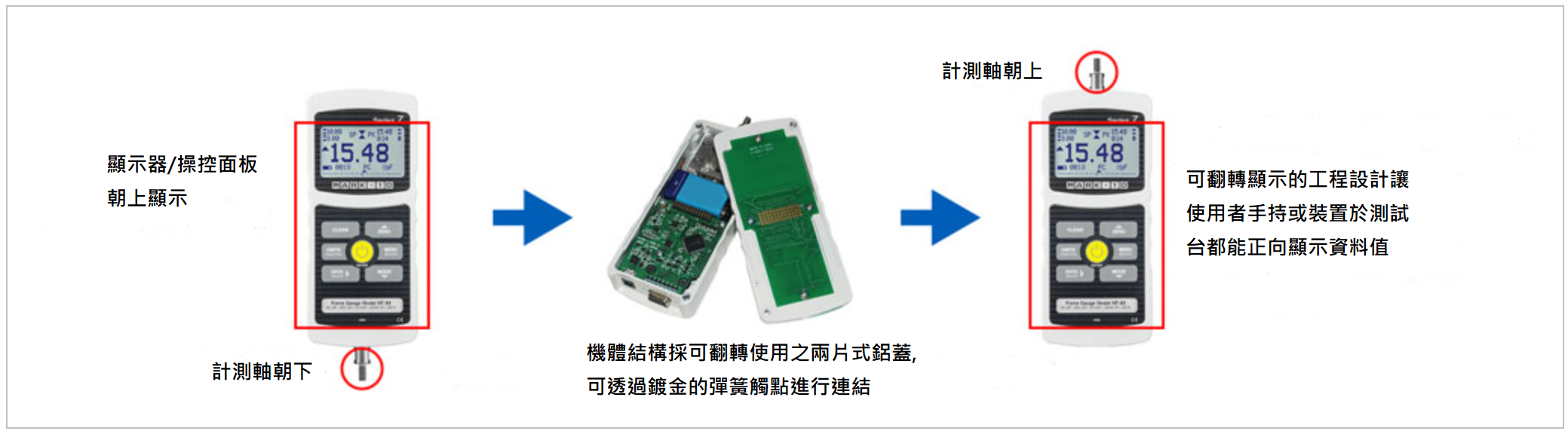

可翻轉式機殼

標準配備

左圖右文表格

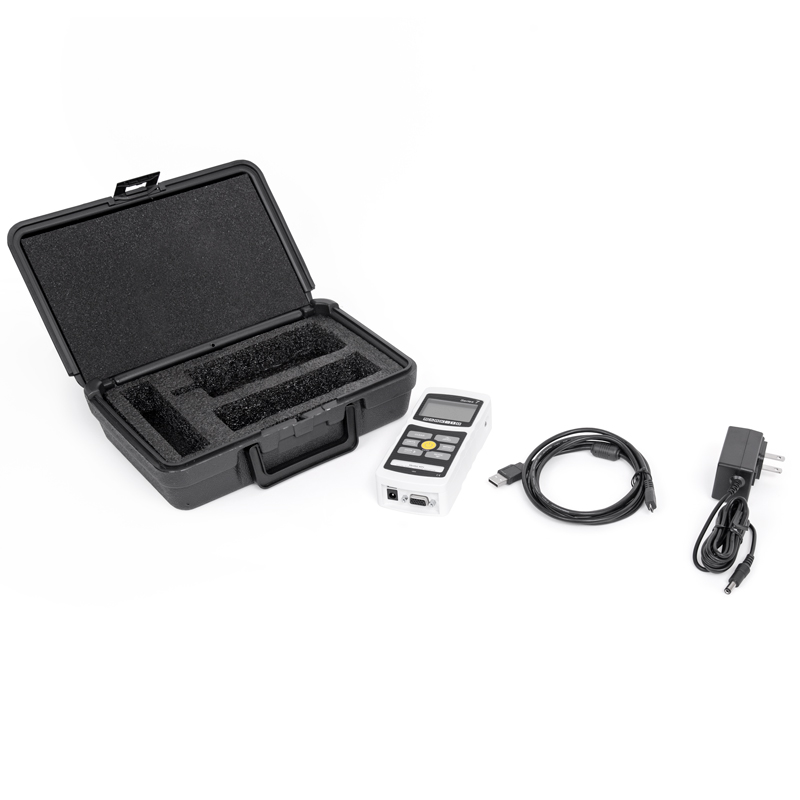

7i 力量/扭矩顯示器如圖所示運送，並包括以下配件 ~

（1）USB訊號線
（1）電池
（1）專屬電源變壓器
（1）收納盒

＊力量和扭矩傳感器需另外選購。

選購配備

桌面式支架(AC1008)左圖右文表格

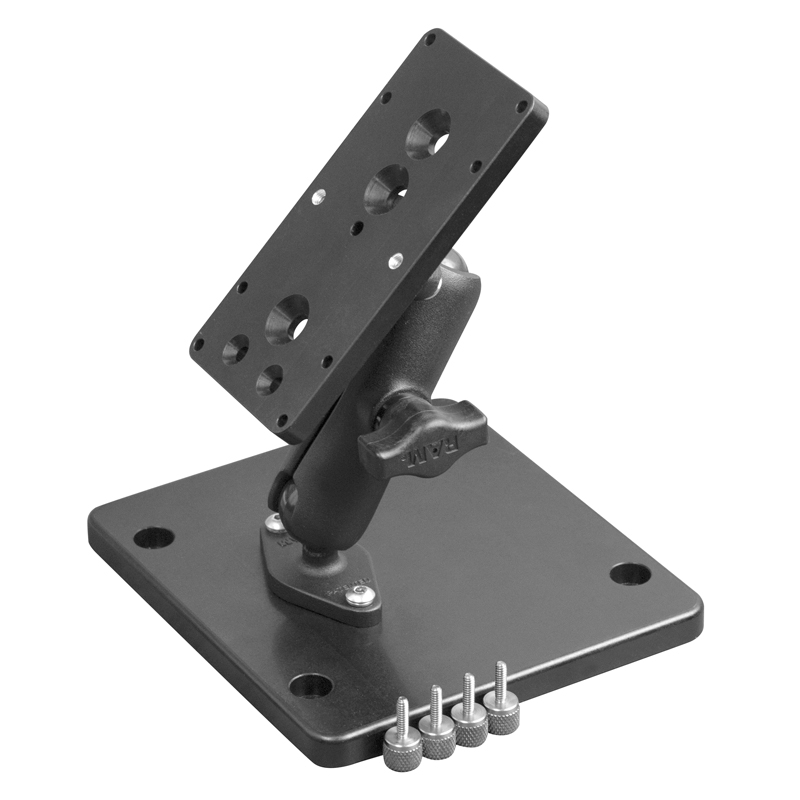

1. 桌面式支架 ( AC1100 )
包括用於固定工作台和角度調整的安裝孔位。

2. MESUR^® gauge 分析軟體 ( 15-1004 )
繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。

3. 輸出訊號線
將測試數據傳至到 PC、列表機或蒐集數據器進行分析。

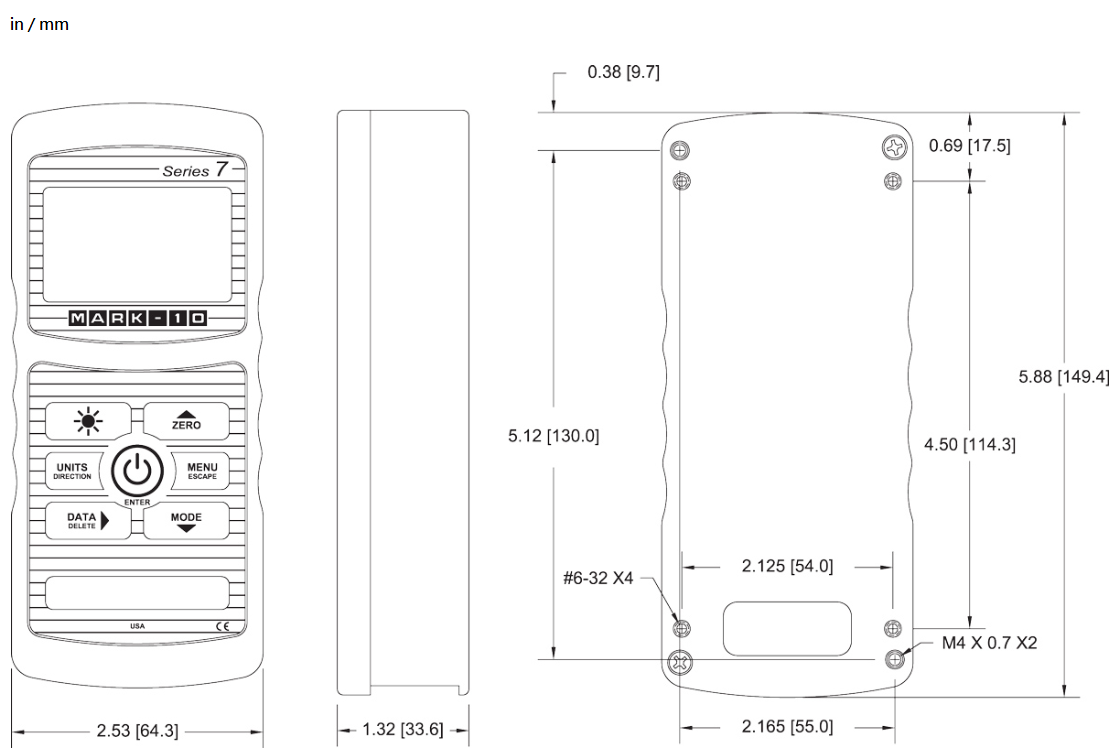

外觀尺寸

訂購資訊

訂購資訊

型號	描述
M7i	力量 / 扭矩顯示器。
15-1004	MESUR^®gauge 版軟體。
AC1109	序列訊號線 : 用於 7i 儀器端 → RS232 DB9端。
AC1118	充電式電池。
AC1030	AC電源變壓器。
AC1100	桌面式支架。

Related Products
相關產品

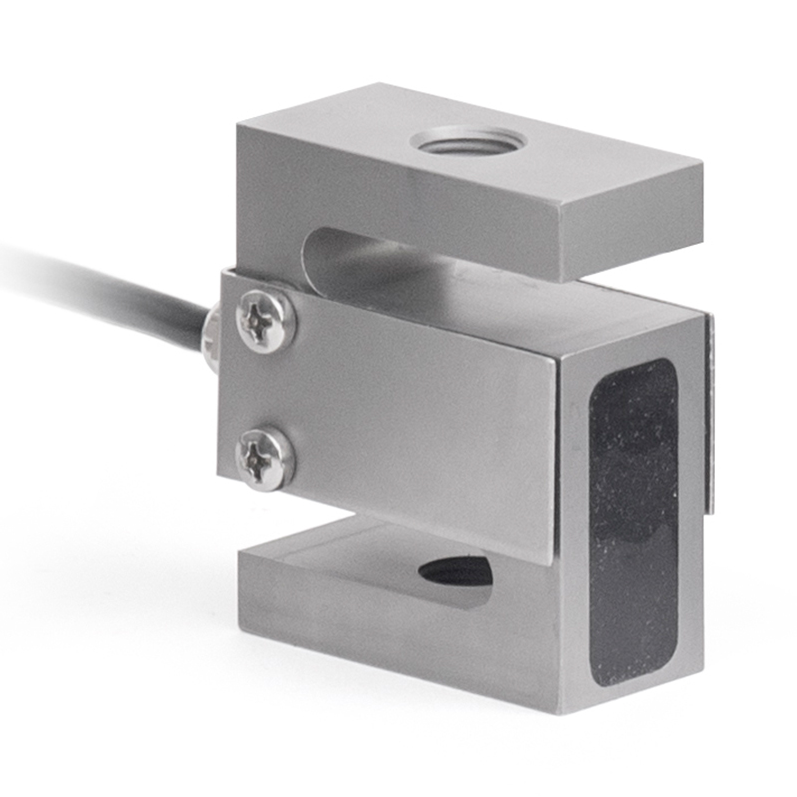

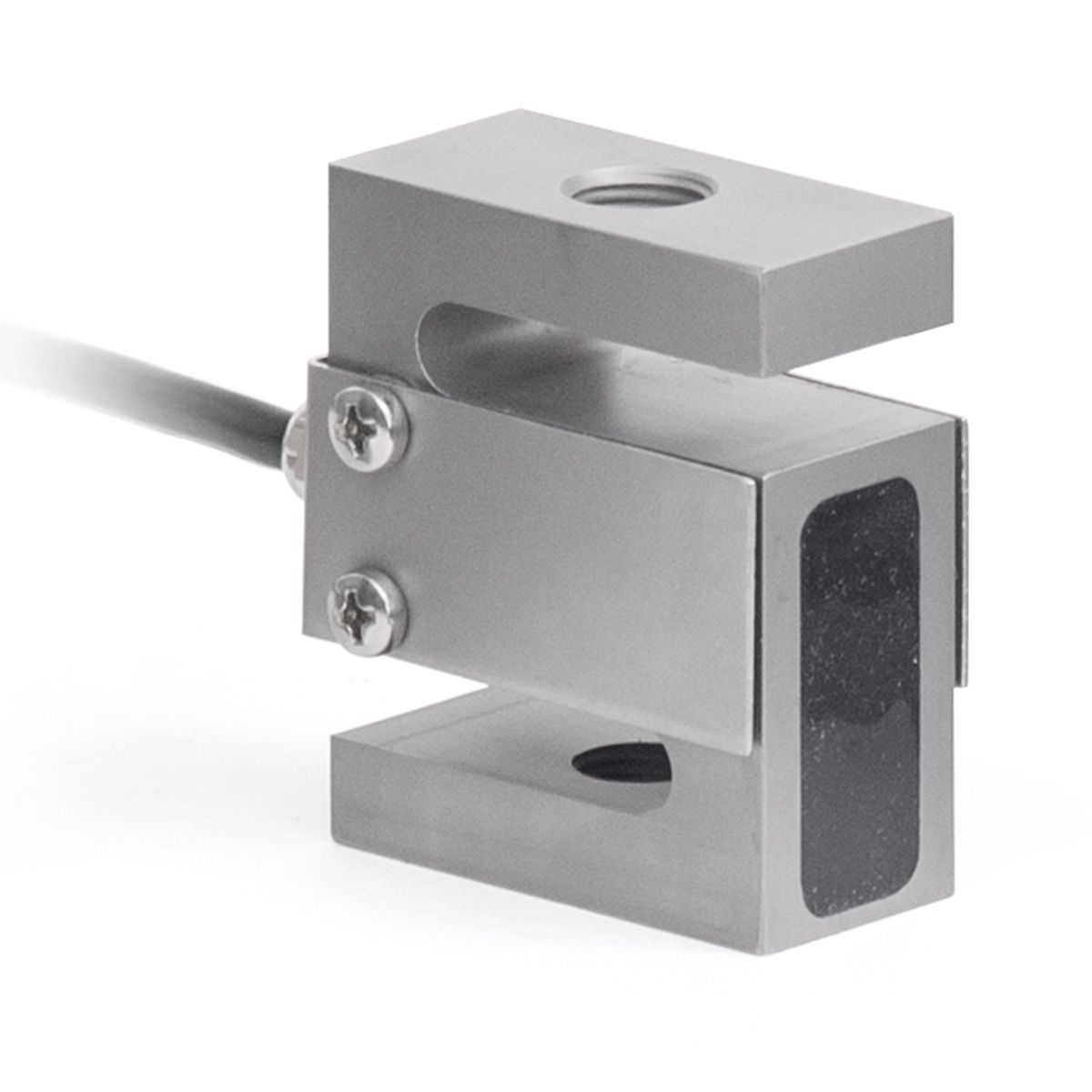

MR01系列拉伸及壓縮型力量傳感器/感測器

■ S型
■ 拉伸力 / 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR01系列堅固型智能傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。耐用的S型橫樑設計，可兩側安裝的螺紋孔位允許多種配置。

測試容量 : 25 Kgf ~ 5,000 Kgf / 250 N ~ 50 KN / 50 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10 顯示器（另售 )，節省購置成本。

傳感器可以集成到客戶端的現有系統中或安裝在 Mark-10 測試台上，縮短型電纜 ( 其型號字尾添加 "-1"，例如：MR01-100-1 ) 用於安裝到下列測試台 : ESM1500、ESM750、ESM303和ESM303H。

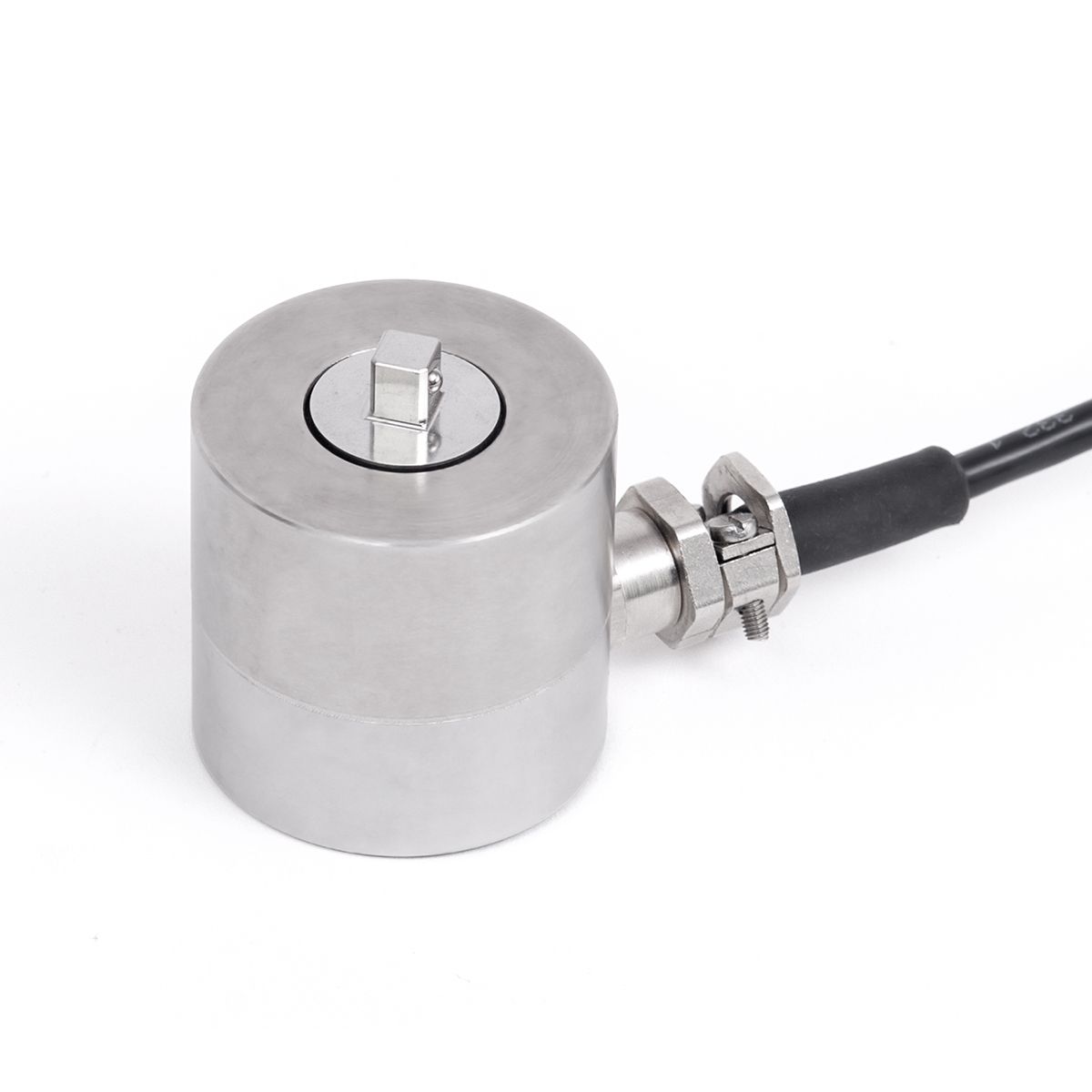

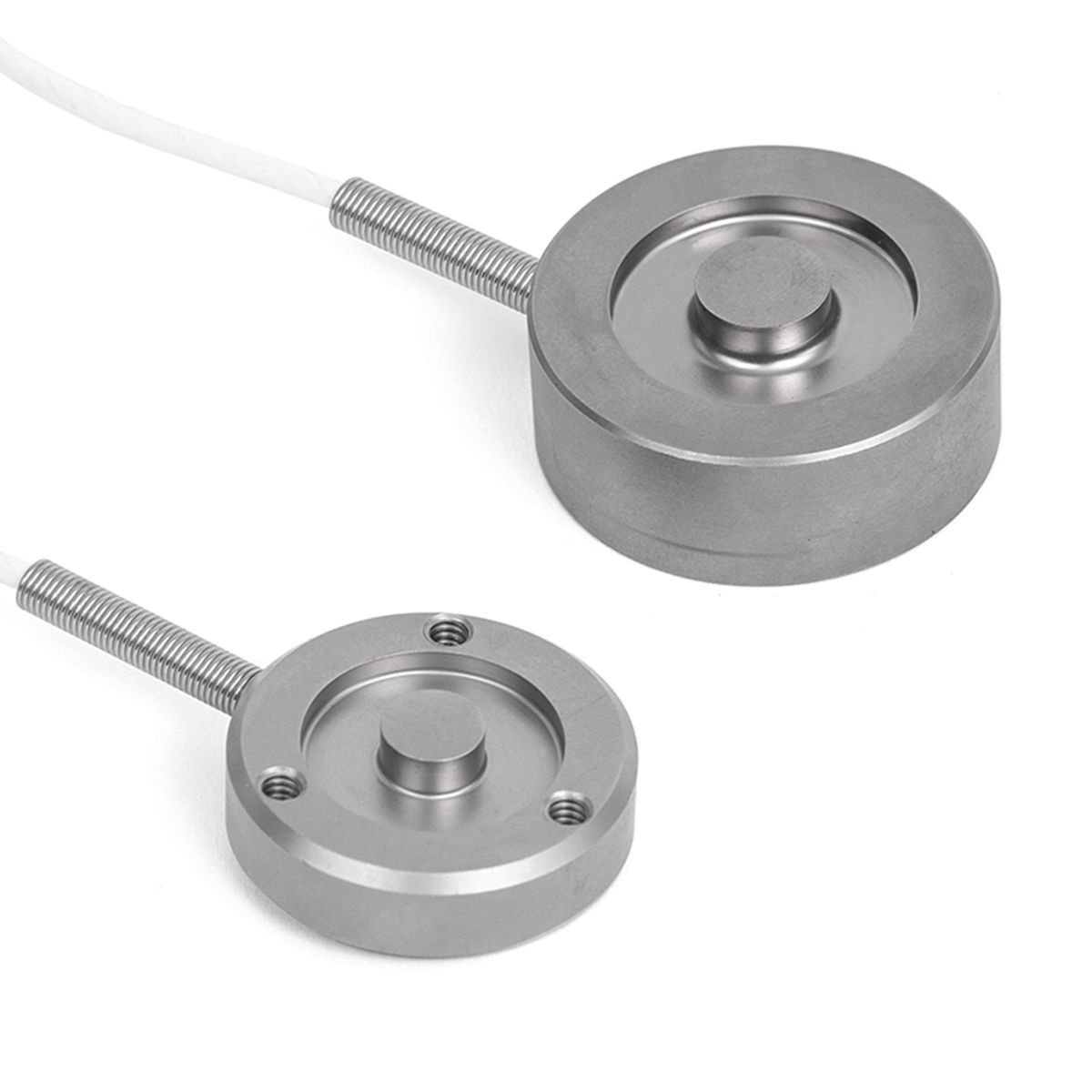

MR02系列壓縮型力量傳感器/感測器

■ 鈕扣型
■ 壓縮力測試
■ 測試容量：5,000 Kgf / 50,000 N / 10,000 lbf

MR02系列鈕扣型智能傳感器設計用於壓縮力測試，結構輕巧，堅固耐用，適用於大多數行業及空間有限的高負載應用。

測試容量 : 50 Kgf ~ 5,000 Kgf / 500 N ~ 50 KN / 100 lbf ~ 10,000 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共 Mark-10 顯示器（另售），節省購置成本。

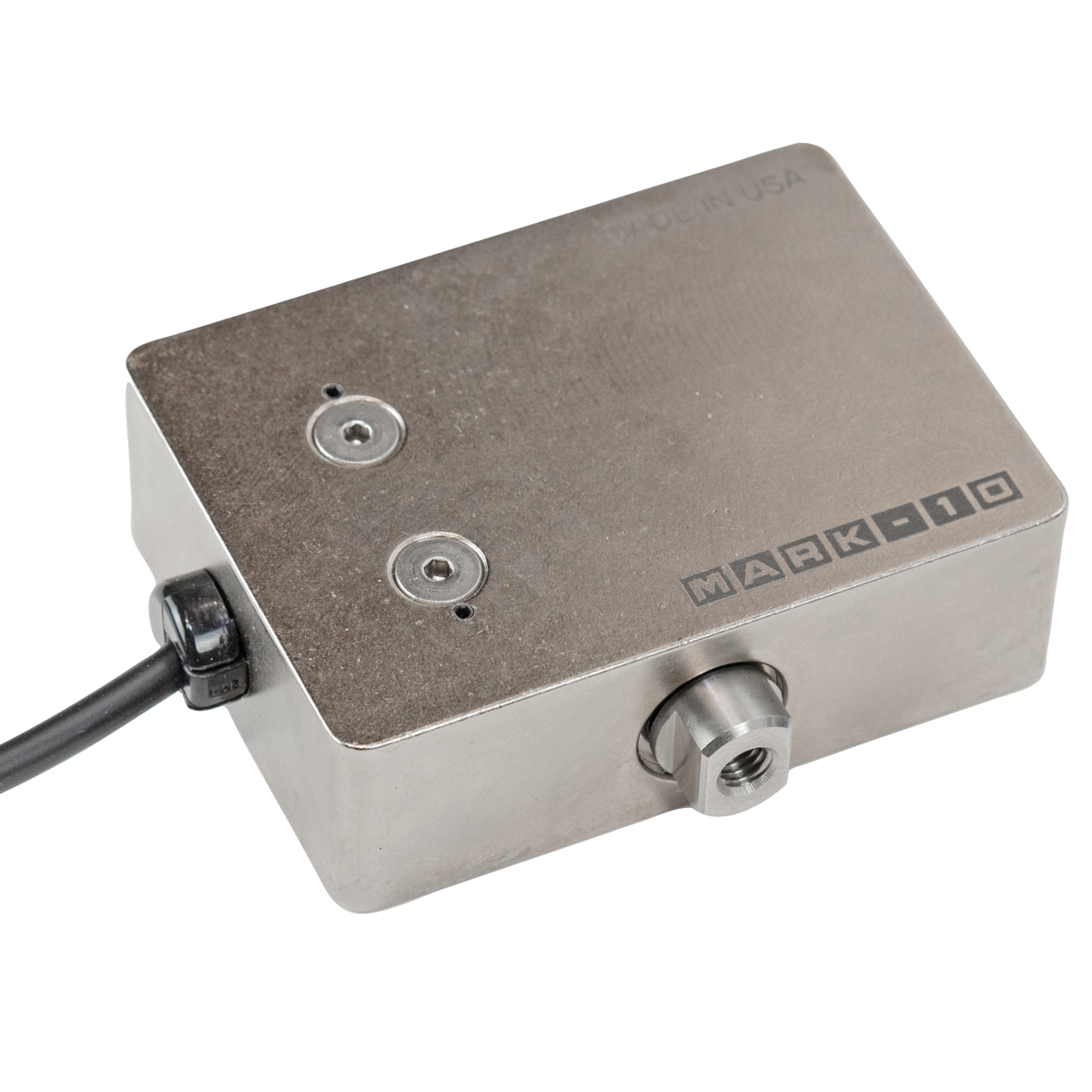

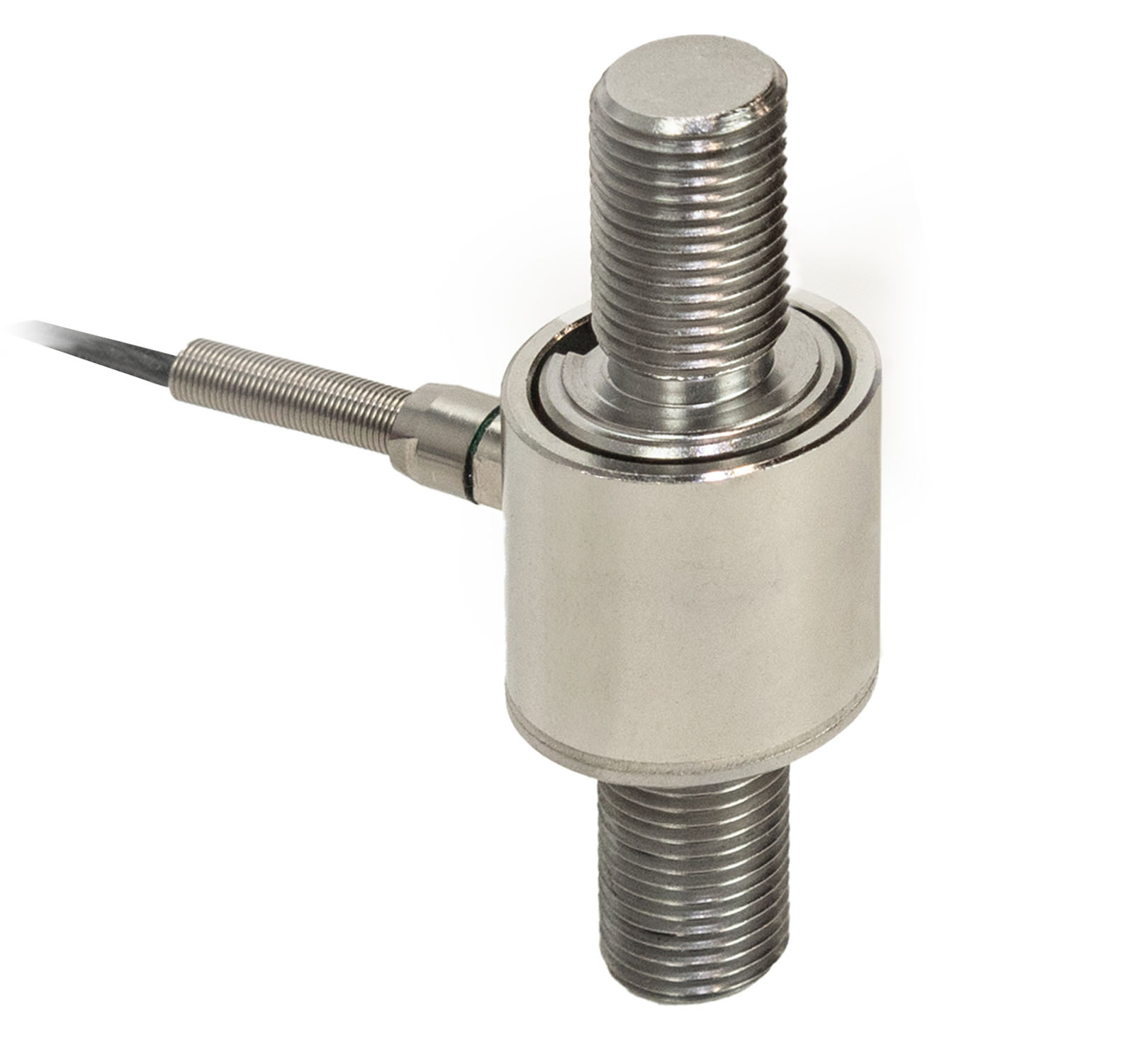

MR03系列拉伸及壓縮型力量傳感器/感測器

■ 內崁型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR03系列智能型傳感器專為量測拉伸力和壓縮力而設計，幾乎適用於所有行業。兩端的螺紋孔可搭配各種鉤狀物和器具，使得該傳感器特別適用於線上的多元化測試。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的 Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

傳感器可以集成到現有系統中或安裝在 Mark-10 測試台上，縮短型電纜 ( 其型號字尾添加 "-1"，例如：MR03-100-1 ) 用於安裝到下列測試台 : ESM1500、ESM750、ESM303 和 ESM303H。

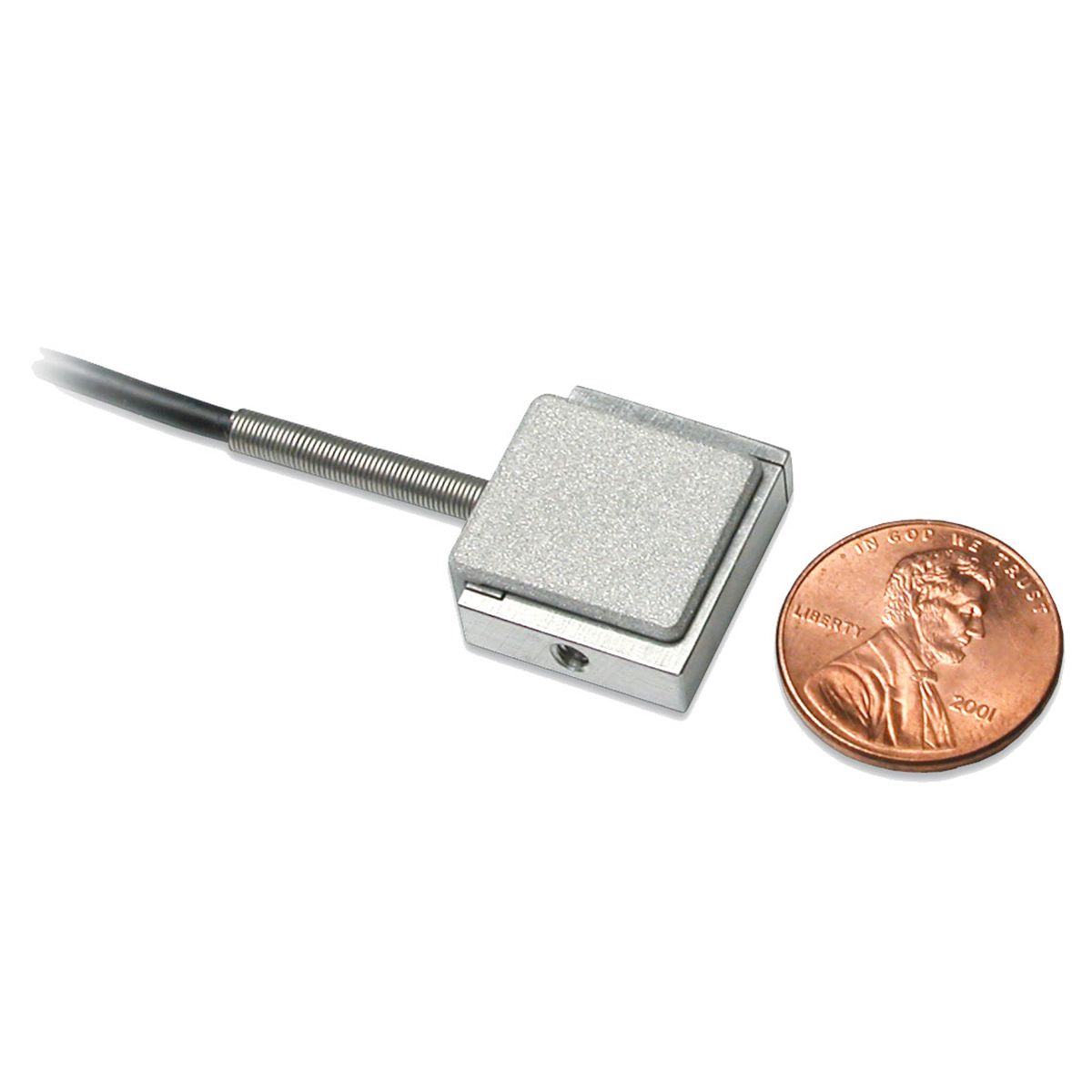

MR04系列拉伸及壓縮型力量傳感器/感測器

■ 微小S型
■ 拉伸力 / 壓縮力測試
■ 測試容量 : 50 Kgf / 500 N / 100 lbf

MR04系列微小型力量傳感器特別因應狹小的空間限制而設計，用於拉伸力和壓縮力的量測應用。此系列力量傳感器具有傑出的機械過載保護設計，兩側有螺紋孔，可相容各種治具和配件。

測試容量 : 100 gf ~ 50 Kgf / 1 N ~ 500 N / 0.25 lbf ~ 100 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，所有 Mark-10 型號的傳感器可共用 Mark-10顯示器（另售），節省購置成本。

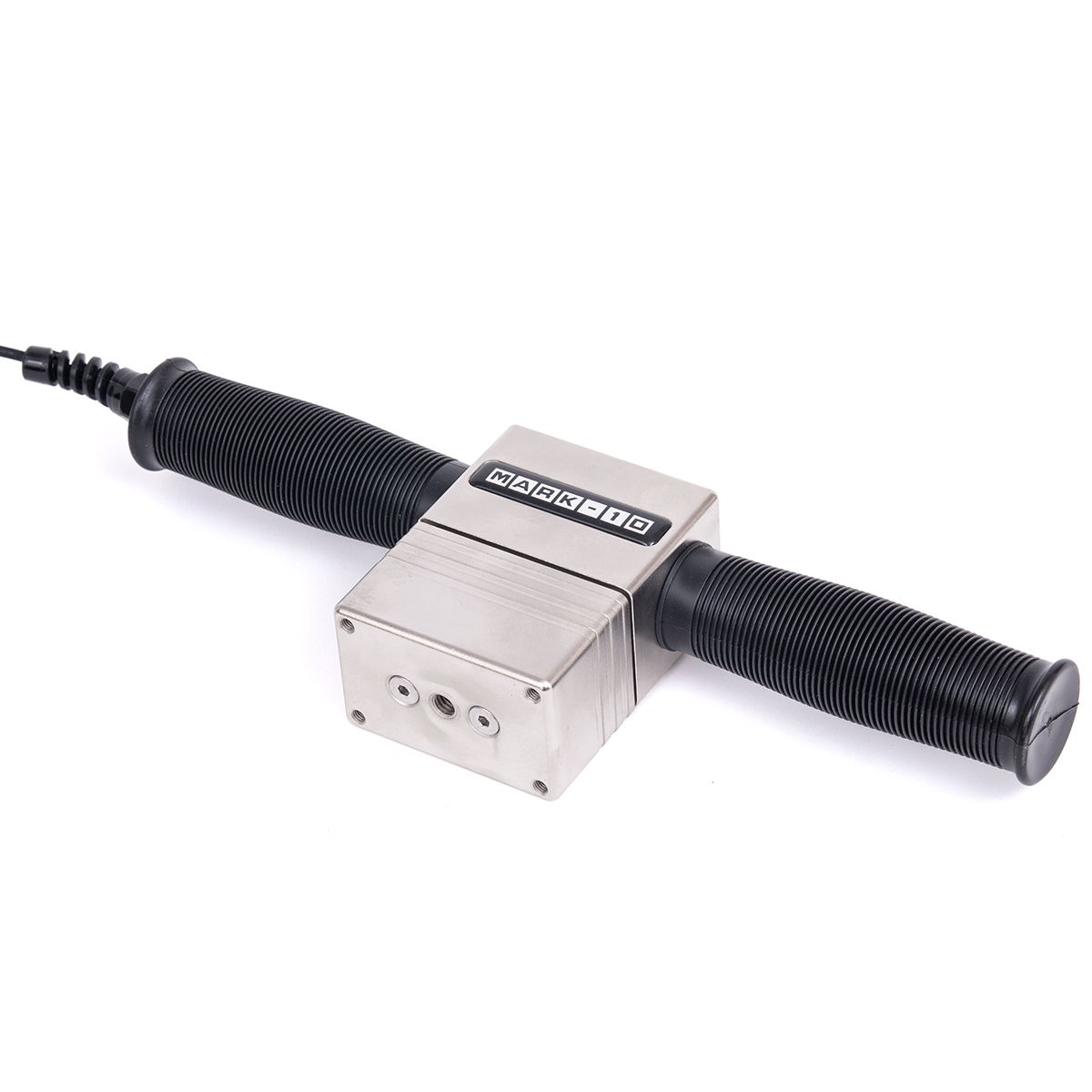

MR05系列推力及拉力傳感器/感測器

■ 人體工程測試型
■ 推力 / 拉力測試
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

MR05系列全封閉式力量傳感器專為拉力/推力測量而設計。適用於人體工程學測試、工作場所安全測試、物件的抬舉條件評估或拉伸/壓縮的力量需求。提供螺紋孔以相容於各種安裝配置和附件。

測試容量 : 250 Kgf / 2,500 N / 800 lbf，透過獨特的Plug ＆Test^®/ 即插即測試的適配器，可共用 Mark-10顯示器（另售），節省購置成本。

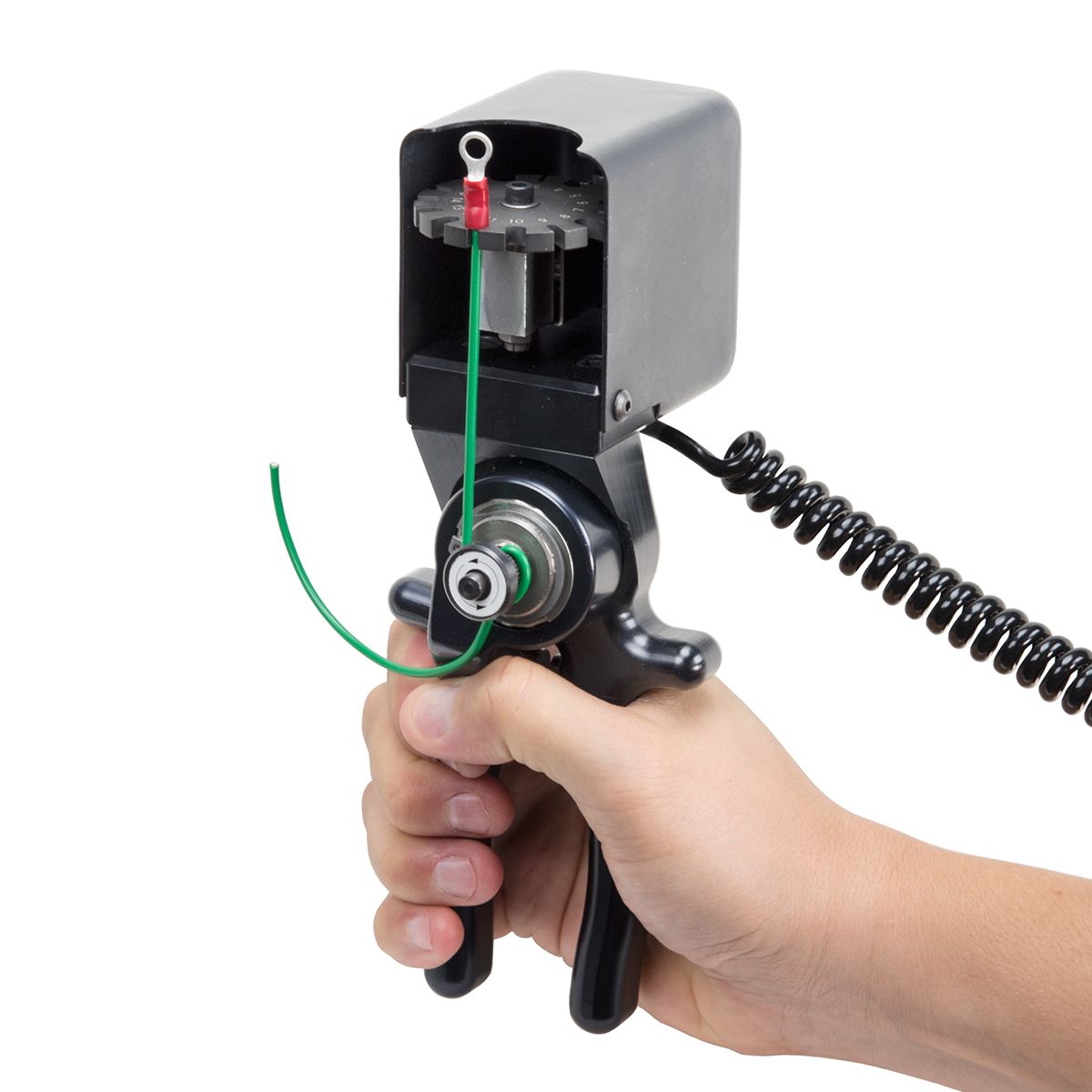

MR06系列壓接端子拉力傳感器

■ 電線壓接端子拉力強度測試型
■ 攜帶式手動棘輪機構
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf

MR06-200電線壓接拉力傳感器為一款測量電線壓接端子拉拔力及接合強度的手動測試設備，符合人體工程學的操控手柄和簡便的棘輪機構適合生產線上應用，容量可達 100 Kgf / 1,000N / 200 lbf。將手柄相互向內擠壓，以增強拉伸力道，直到樣品發生斷裂。

測試峰值由 Mark-10顯示器記錄( 另售 )，具有多種尺寸的旋轉溝槽，適用於業界大多數尺寸線徑的絕緣電線 ( Y型 / 針型 / 扁平端子 )，最大外徑可達 6.4 mm / 0.25 in。

PTA / PTAF Plug & Test®/即插即測試型適配器

■ 適配器的介面可以將市售通用以應變計為基礎的傳感器 ( 第三方 )~ 連接至 Mark-10 顯示器，標識號別可以被編程且呈現於顯示器中。

使用這些用戶可配置的適配器，可將一般的應變規系列之荷重傳感器、力量傳感器和扭矩傳感器連接到 M7i、M5i 和 M3i 型顯示器以及 F 系列測試台。傳感器容量和分辨率可通過附贈的軟體應用程式進行配置，包括力量容量 : 50 gf ~ 400,000 Kgf / 0.5 N ~ 4,000 KN。以及扭矩容量 : 700 gf.cm ~ 5,800 Kgf.m / 7 N.cm ~ 57,000 N.m 的資料庫。標識號別可以被編程，於顯示器中~蓄電量指示符號的上方處顯示。通過 Plug ＆ Test^®/即插即測試技術，所有配置和校準數據都保存在適配器中，這種靈活性允許 Mark-10顯示器或相關系列測試台能勝任用於多個傳感器之間的互換性。

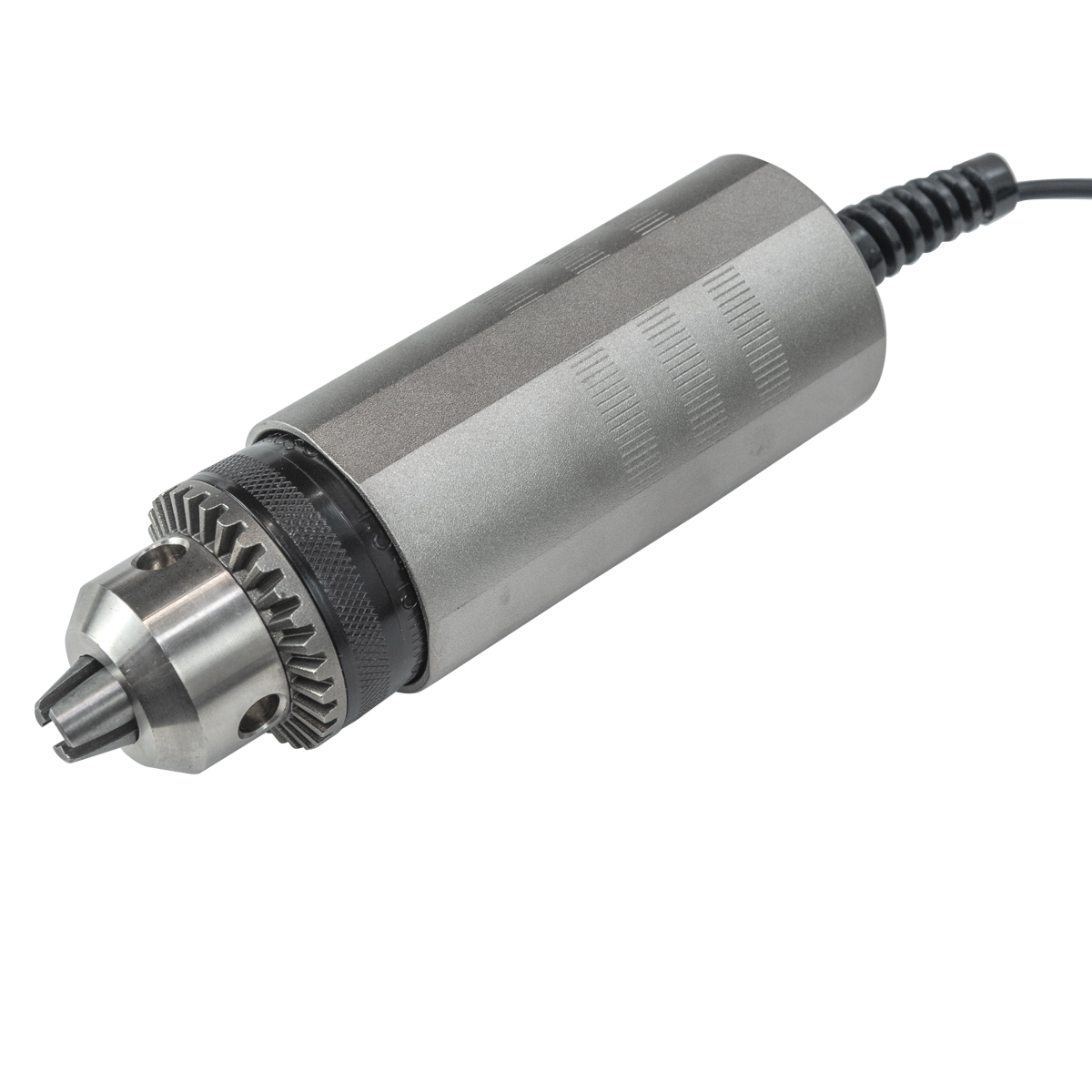

MR50系列扭力傳感器

■ 一般扭力測試
■ 三爪式連動夾頭
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

測量各種應用的雙向型扭矩傳感器，同時提供固定樣品用之 Jacobs/三爪連動式夾頭，夾持範圍 : Ø 2.0 ~ 12.7 mm。使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，依使用需求可用作手持式設備，或安裝在扭矩測試台上，測試容量 : 7~1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

MR51系列扭力傳感器

■ 一般扭力測試
■ 具有可互換附件的通用型扭矩傳感器
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

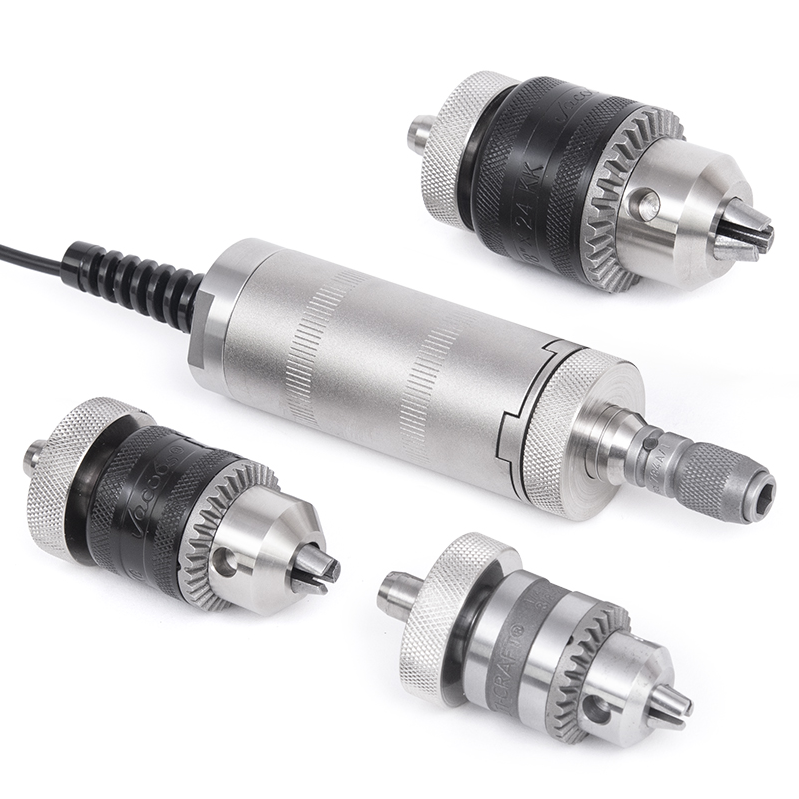

提供一個對於需要不同樣品尺寸的一般雙向扭矩測試應用時很好的解決方案。提供三個可互換的 Jacobs/三爪連動式夾頭和鑽頭用夾持器等附件，可為各種應用增加靈活性。

使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，依使用需求可用作手持式設備，或安裝在扭矩測試台上， MR51系列扭矩傳感器具有極佳的過載保護功能，測試容量 : 7~1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

MR52系列扭力傳感器

■ 一般扭力測試
■ 扭力工具類校準用扭矩傳感器
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in

使用 MR52 扭矩傳感器測量或校準扭力類工具/扭力扳手，或將其用作扭矩測試系統的組成部分。機體表面上每個螺紋孔位可簡便地安裝到工作台或測試系統中的固定裝置處。使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，測試容量可達 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in。

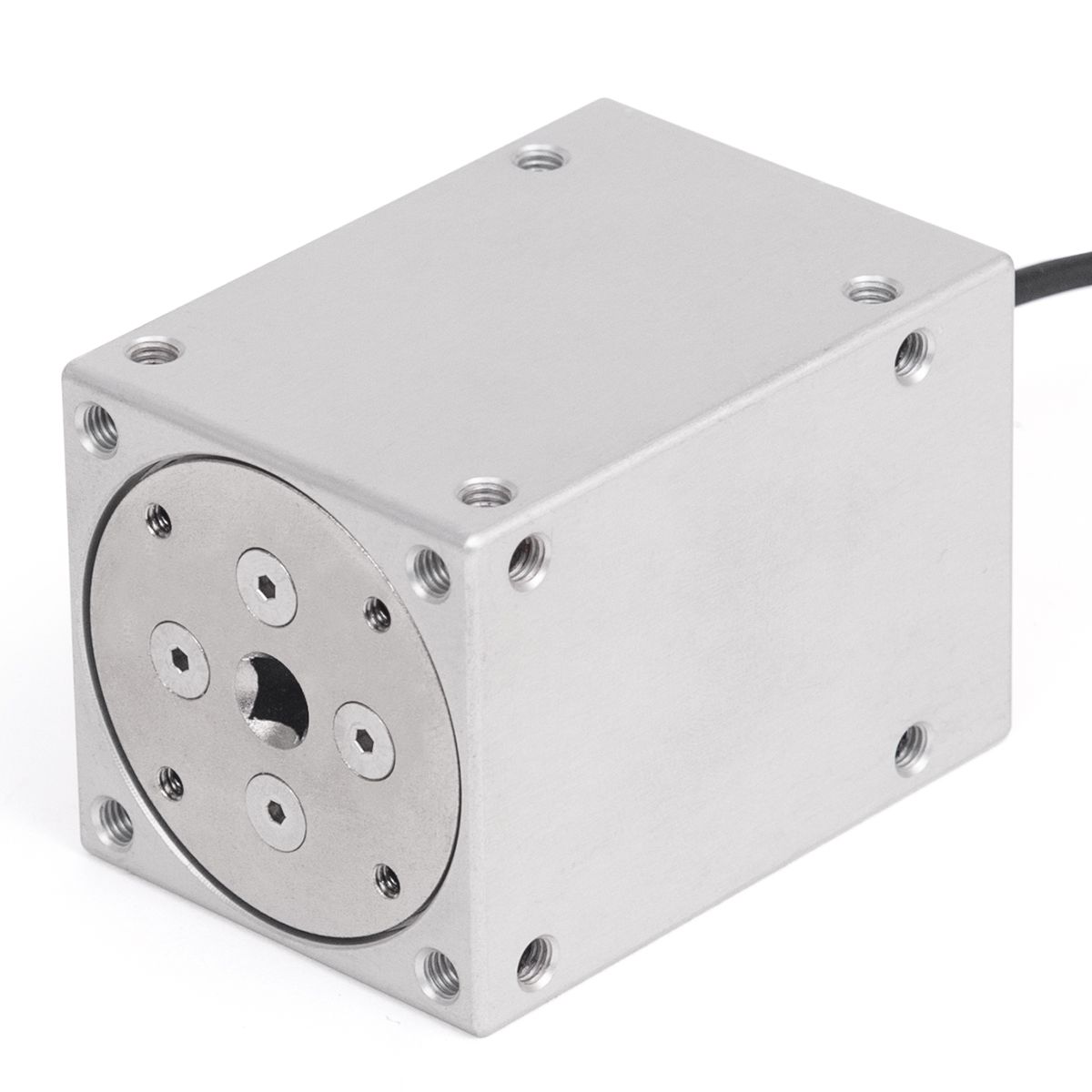

MR55系列扭力傳感器

■ 一般扭力測試
■ 扭力工具類校準用扭矩傳感器 / 高容量型
■ 正轉 / 逆轉雙向扭力
■ 測試容量 : 2 ~ 550 N.m / 20 ~ 5,000 lbf.in

此款堅固耐用的扭矩傳感器是眾多行業中廣泛的扭矩測試應用時的理想選擇。方形傳動檢測軸允許扭矩扳手進行線上操作，方便 OEM/原廠委托製造加工業者或現場使用者於其他程序中之多元化應用。

使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，搭配 Mark-10 顯示器，測試容量可達 : 550 N.m / 5,000 lbf.in。

PTA / PTAF Plug & Test®/即插即測試型適配器

■ 適配器的介面可以將通用的應變計為基礎的傳感器(第三方)~ 連接至Mark-10顯示器，標識號別可以被編程且呈現於顯示器中。

使用這些用戶可配置的適配器，將一般的應變規系列之荷重傳感器、力量傳感器和扭矩傳感器連接到M7i、M5i 和 M3i 型顯示器以及 F 系列測試台。傳感器容量和分辨率可通過附贈的軟體應用程式進行配置，包括力量容量: 50 gf ~ 400,000 Kgf/ 0.5 N ~ 4,000 KN。以及扭矩容量: 700 gf.cm ~ 5,800 Kgf.m / 7 N.cm ~ 57,000 N.m 的資料庫。標識號別可以被編程，於顯示器中~蓄電量指示符號的上方處顯示。通過Plug ＆ Test^®/即插即測試技術，所有配置和校準數據都保存在適配器中，這種靈活性允許Mark-10顯示器或F系列測試台能勝任用於多個傳感器之間的互換性。

MR06系列壓接端子拉力傳感器

■ 攜帶式、手動棘輪機構。
■ 測試容量 : 100 Kgf / 1 KN / 200 lbf
■ 現場測試及品檢的理想選擇。
■ 需搭配 Mark-10 顯示器。

MR06-200 電線壓接拉力傳感器為一款測量電線壓接端子拉拔力及接合強度的手動測試設備，符合人體工程學的操控手柄和簡便的棘輪機構適合生產線上應用，容量可達 100 Kgf / 1,000N / 200 lbf。將手柄相互向內擠壓，以增強拉伸力道，直到樣品發生斷裂。

峰值由 Mark-10 顯示器記錄 ( 另售 )，具有多種尺寸的旋轉溝槽，適用於業界大多數尺寸線徑的絕緣電線 ( Y型 / 針型 / 方型 / 平版型端子 / 歐式端子 )，最大外徑可達 Ø 6.4 mm / Ø 0.25 in。

G1053 V型鉗夾具

■ G1053
■ 夾持圓形物品進行扭矩或拉伸測試。
■ 夾持範圍 : Ø16.5 ~ 27.9 mm / Ø0.65 ~ 1.1 in
■ 測試容量 : 113 Kgf .cm / 11.3 N.m 或 25 Kgf / 250 N

夾持圓形物體，鋸齒狀及雙向可用的鋁製鉗口可有效地夾持寬廣範圍的形狀和尺寸之樣品，夾持範圍 : 16.5 ~ 39.4 mm / 0.65 ~ 1.55 in，而符合人體工程學的橡膠旋鈕可輕鬆接合和脫離測試樣品，精密的梯型螺絲可在反覆嚙合時提供耐用性和使用壽命。

此夾具可搭配 MR50系列 / 扭力傳感器、或 MTT03 系列 / 扭力計手持式測試時使用，也可於 TSTM-DC系列在扭力測試台控制的應用中使用。

MR01/MR03系列力量傳感器用於測試台的安裝套件

■ AC1018
■ 用於將MR01或MR03系列力量傳感器安裝至測試台上。
用於將任何MR01或MR03系列的力量傳感器固定到以下Mark-10的測試台：
- ES10 / ES20 / ES30
- TSA750 / TSA750H
- TSC1000 / TSC1000H
- TSF / TSFH

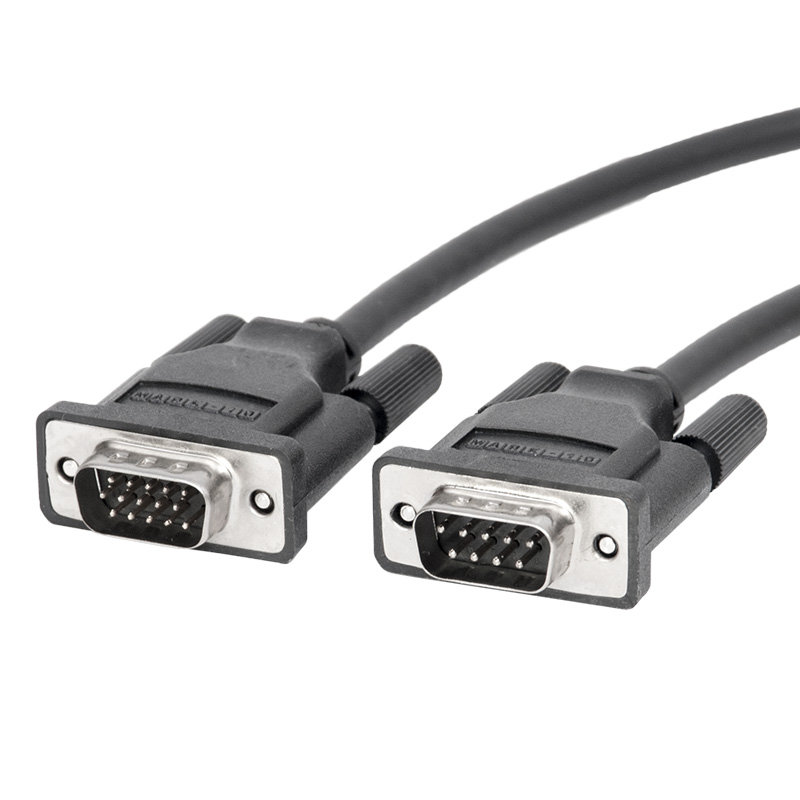

通信電纜
