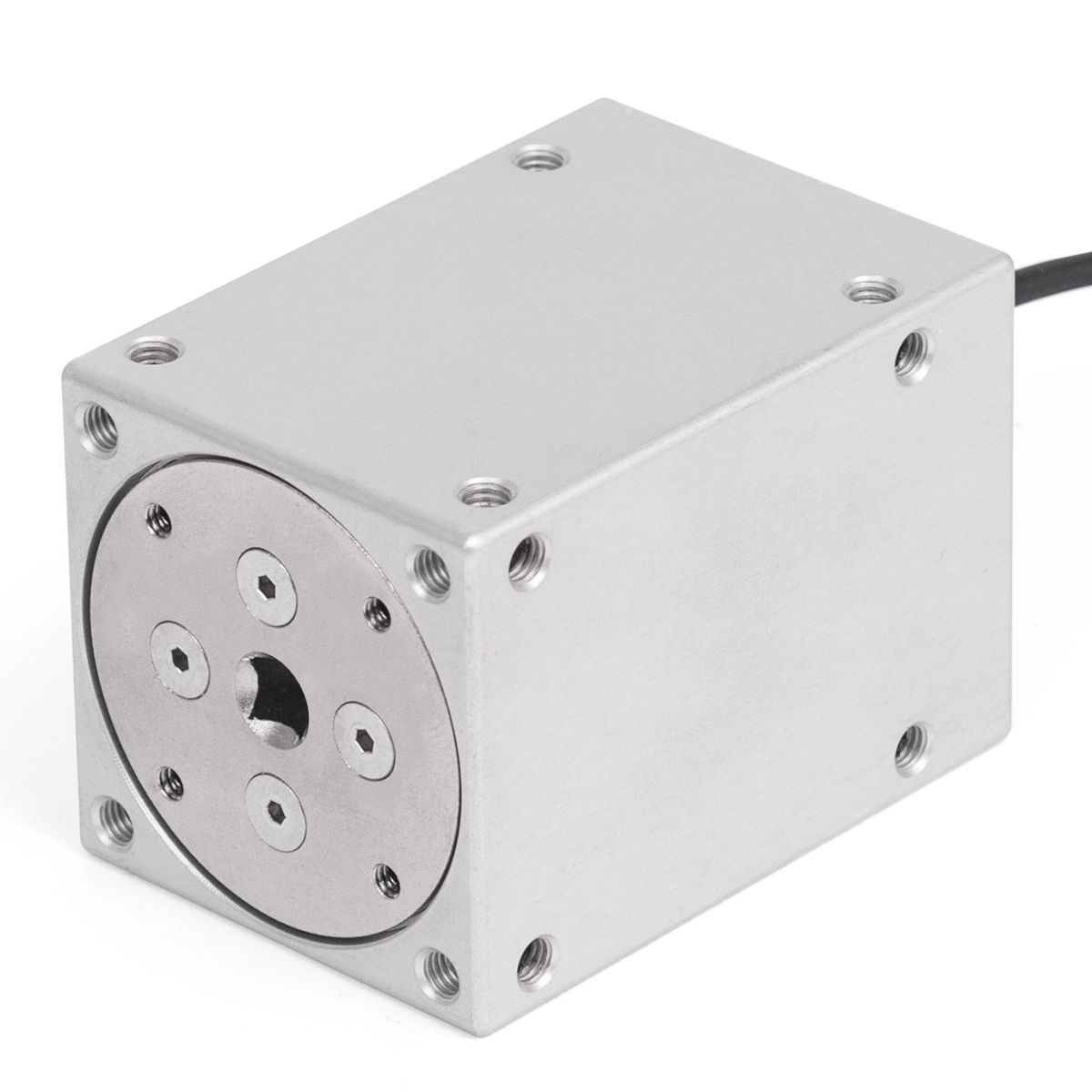

1. MR52系列扭矩傳感器採方形結構設計，每個表面帶有螺紋安裝孔位，可將該傳感器靈活配置。圓形扭矩板上的方孔和安裝孔允許安裝各種附件。 |
 |

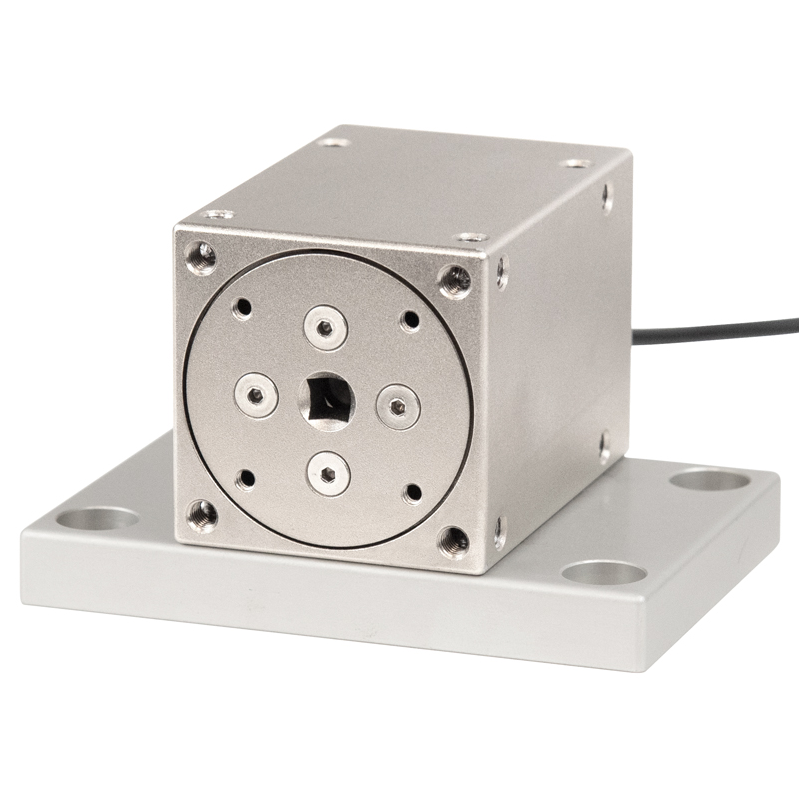

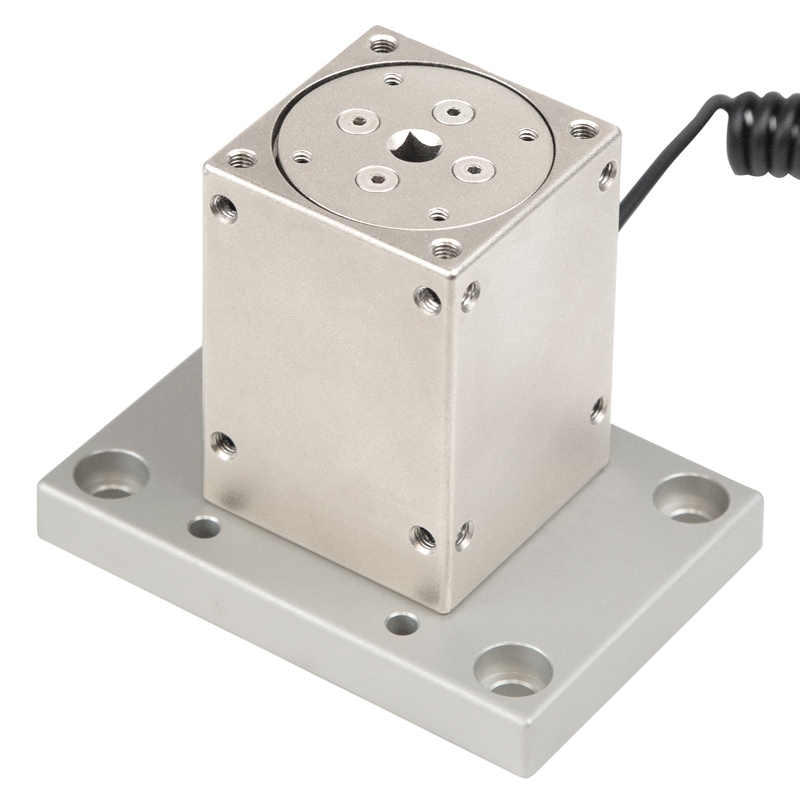

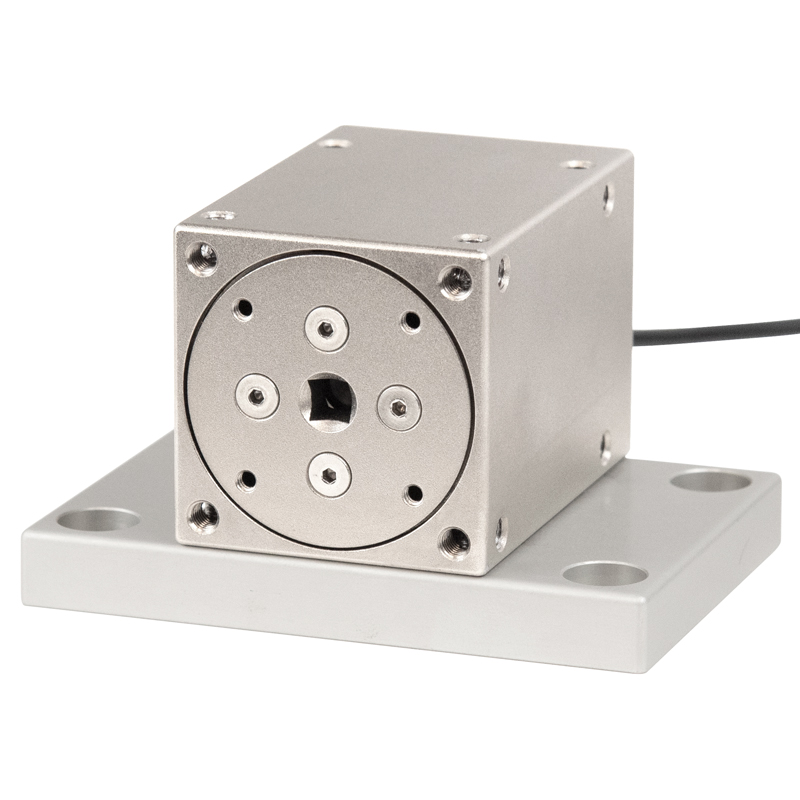

2. AC1006/桌上型安裝套件，可將 MR52 系列傳感器予以固定於工作場所。 |
 |

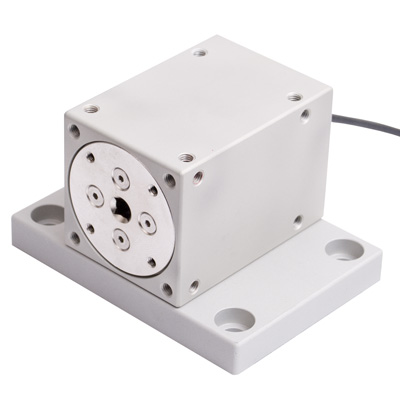

3. AC1006/桌上型安裝套件，可將傳感器予以固定於工作場所。 |
 |

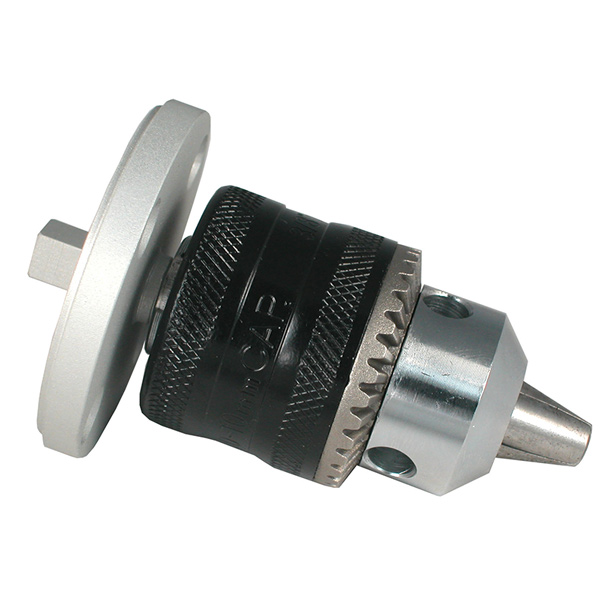

4. MR52 系列扭矩傳感器可搭配三爪連動式夾具 ( 選配 ) 執行扭力測試。 |
 |

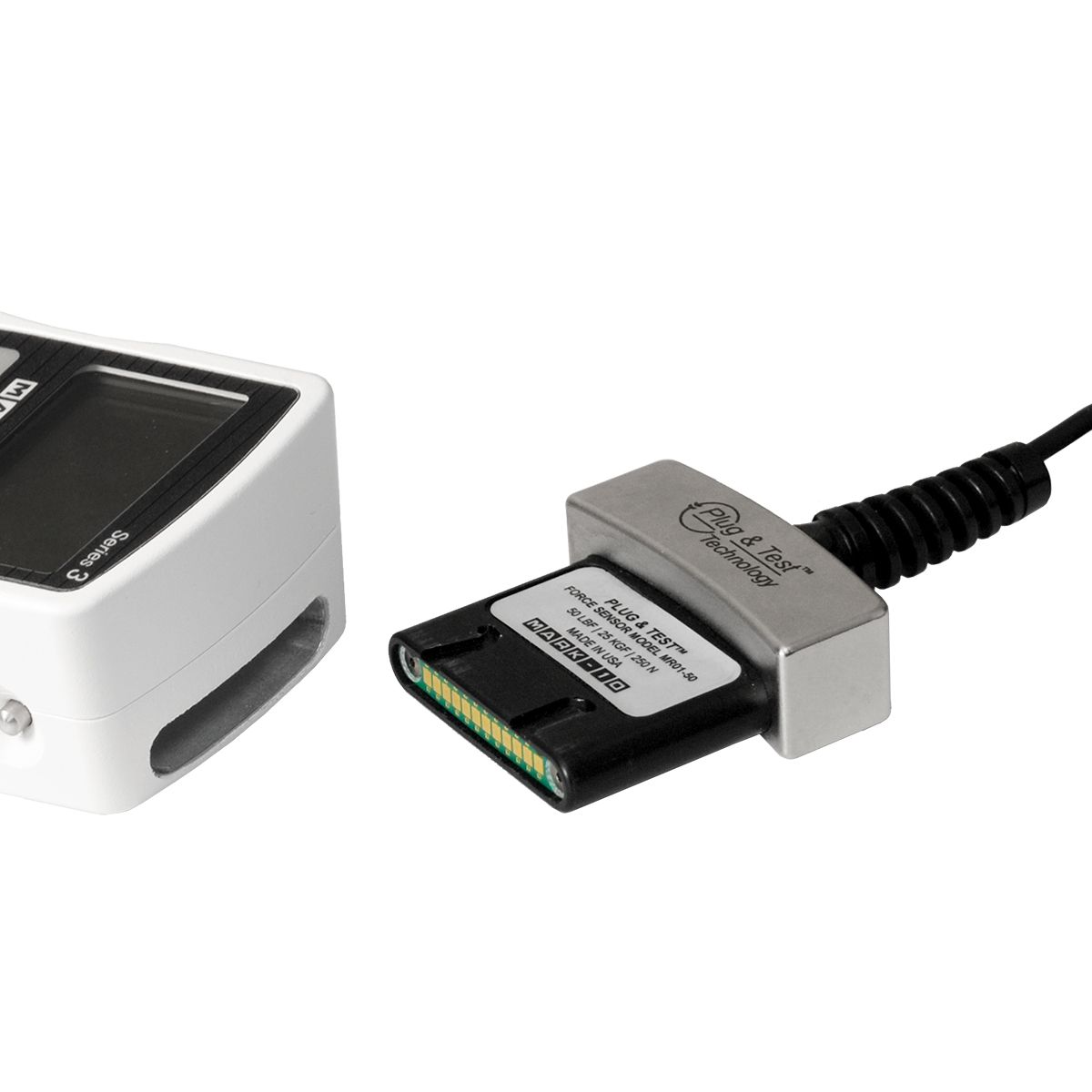

5. 採用獨有的 Plug ＆ Test®/即插即測試 技術，允許Mark-10顯示器共用可互換的傳感器，所有校準和配置數據都保存在傳感器的智能型連接器中。 |
 |

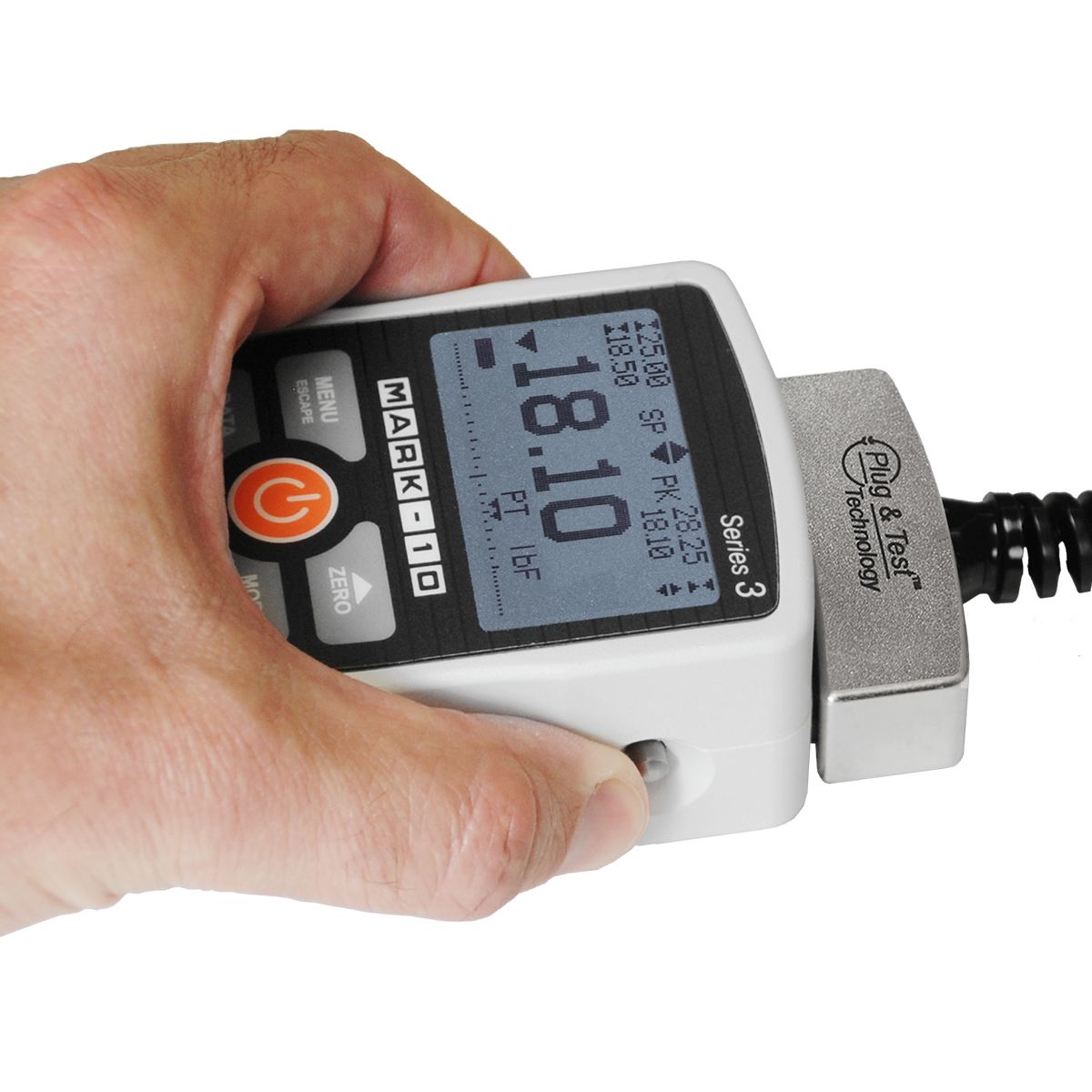

6. 當完全插入時，Plug ＆ Test® 連接器鎖定到顯示器中的插座中。按下顯示器機殼側邊的雙按鈕，可釋放連接器並便於移除。鍍金式之彈簧觸點確保持久和牢靠的連接。 |
■ Plug & Test® /即插即測試 系列的結構件，可互換傳感器和共用顯示器（需要適配器）。
■ 堅固的鋁製外殼。
■ 簡便的安裝程序。
■ 可用於扭矩工具/扳手類的校準或作為扭矩測試系統的組件。
■ 附精度檢驗報告 / NIST溯源證書。
■ 精確度 : ± 0.35% F.S ( 最大標稱值 ) + 顯示器
■ 重量 : 0.5 Kg
B式表格
| 測試容量 x 解析度 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 型號 | gf.cm | Kgf.mm | N.mm | N.cm | N.m | lbf.in | ozf.in | lbf.ft |
| MR52-10Z | 700 x 0.5 | 7 x 0.005 | 70 x 0.05 | 7 x 0.005 | - | - | 10 x 0.005 | - |
| MR52-20Z | 1,400 x 1 | 14 x 0.01 | 140 x 0.1 | 14 x 0.01 | - | - | 20 x 0.01 | - |
| MR52-50Z | 3,600 x 2 | 36 x 0.02 | 350 x 0.2 | 35 x 0.02 | - | - | 50 x 0.02 | - |
| MR52-12 | - | - | - | 135 x 0.1 | 1.35 x 0.001 | 12 x 0.005 | 192 x 0.1 | 1 x 0.005 |
| MR52-50 | - | - | - | 570 x 0.5 | 5.7 x 0.005 | 50 x 0.02 | 800 x 0.5 | 4 x 0.002 |
| MR52-100 | - | - | - | 1,150 x 0.5 | 11.5 x 0.005 | 100 x 0.05 | 1,600 x 1 | 8 x 0.005 |
B式表格
| 測試容量 x 解析度 | ||||
|---|---|---|---|---|
| 型號 | Kgf.mm | N.cm | lbf.in | ozf.in |
| MR52-10Z | 7 x 0.005 | 7 x 0.005 | - | 10 x 0.01 |
| MR52-20Z | 14 x 0.01 | 14 x 0.01 | - | 20 x 0.02 |
| MR52-50Z | 36 x 0.05 | 36 x 0.05 | - | 50 x 0.05 |
| MR52-12 | - | 135 x 0.1 | 12 x 0.01 | 192 x 0.2 |
| MR52-50 | - | 570 x 0.5 | 50 x 0.05 | 800 x 1 |
| MR52-100 | - | 1,150 x 1 | 100 x 0.1 | 1,600 x 2 |
左圖右文表格
 |
桌面安裝套件 ( AC1006） |
 |
三爪連動式夾具 ( AC1014、AC1014-1 ) AC1014 / 夾持範圍 : Ø 1.60 ~ 9.53 mm / Ø 0.062 ~ 0.375 in |
訂購訊息
| 型號 | 測試容量 |
|---|---|
| MR52-10Z | 扭力傳感器 : 700 gf.cm / 7 kgf.mm / 70 N.mm / 7 N.cm / 10 ozf.in |
| MR52-20Z | 扭力傳感器 : 1,400 gf.cm / 14 kgf.mm / 140 N.mm / 14 N.cm / 20 ozf.in |
| MR52-50Z | 扭力傳感器 : 3,600 gf.cm / 36 kgf.mm / 350 N.mm / 35 N.cm / 50 ozf.in |
| MR52-12 | 扭力傳感器 : 135 N.cm / 1.35 N.m / 12 lbf.in / 1 lbf.ft / 192 ozf.in |
| MR52-50 | 扭力傳感器 : 570 N.cm / 5.7 N.m / 50 lbf.in / 4 lbf.ft / 800 ozf.in |
| MR52-100 | 扭力傳感器 : 1,150 N.cm / 11.5 N.m / 100 lbf.in / 8 lbf.ft / 1,600 ozf.in |
| AC1006 | 桌面式支架 : R52系列扭力傳感器用安裝套件。 |
| AC1014 | R52系列用三爪連動式夾頭 : 夾持範圍 Ø 1.60 ~ 9.53 mm / Ø 0.062 ~ 0.375 in |
| AC1014-1 | R52系列用三爪連動式夾頭 : 夾持範圍 Ø 0.70 ~ 6.35 mm / Ø 0.028 ~ 0.25 in |
