MARK-10 🇺🇸

R07系列拉伸及壓縮型力量傳感器/感測器

■ S型
■ 拉伸力 / 壓縮力測試
■ 測試容量：750 Kgf / 7,500 N / 1,500 lbf

MR07 系列力量傳感器可測量拉伸力和壓縮力。它們可直接安裝在 F系列 ( 智能型 ) 和 F-EM系列 ( 高階型 ) 的 F755、F755S、F1505 和 F1505S 型測試台的聯桿器裝置上，呈現精簡流線的整體外觀。

使用 Plug & Test^® 技術，所有配置和校準數據都保存在傳感器內，允許在測試台上或使用 Mark-10顯示器在場外進行校準。測試容量 : 25 ~ 750 Kgf / 250 ~ 7,500 N / 50 ~ 1 ,500 lbf。

備註：MR07系列力量傳感器不相容 F105、F305、F505 和 F505H 等測試台。

加入詢問車

應用範例

特色

規格

測試容量 x 解析度

外觀尺寸

應用範例

左圖右文表格

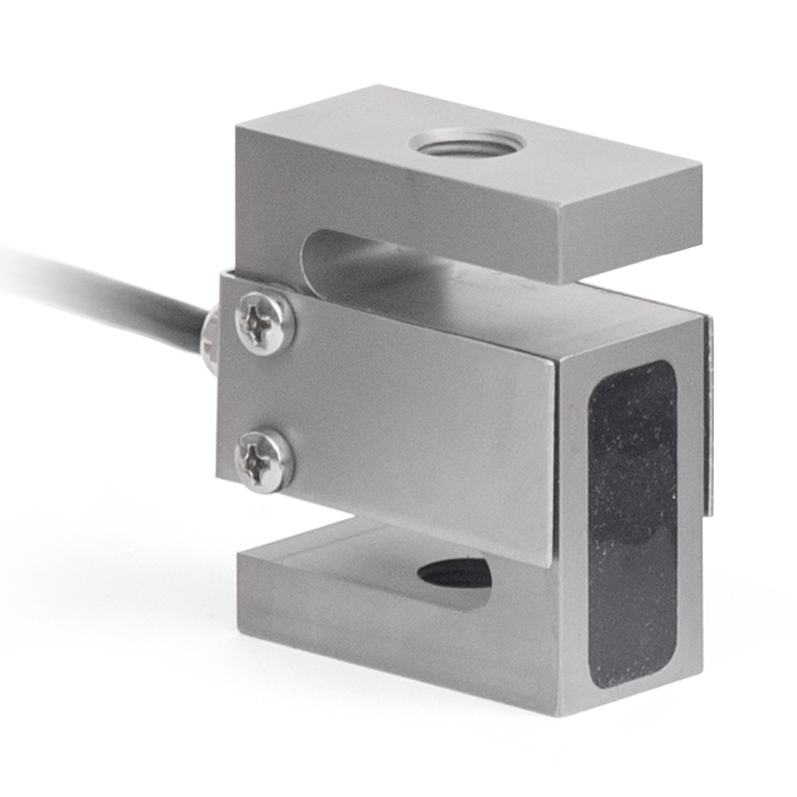

	1. MR07系列力量傳感器可直接安裝在 F系列 ( 智能型 ) 和 F-EM系列 ( 高階型 ) 的 F755、F755S、F1505 和F1505S 型測試台。

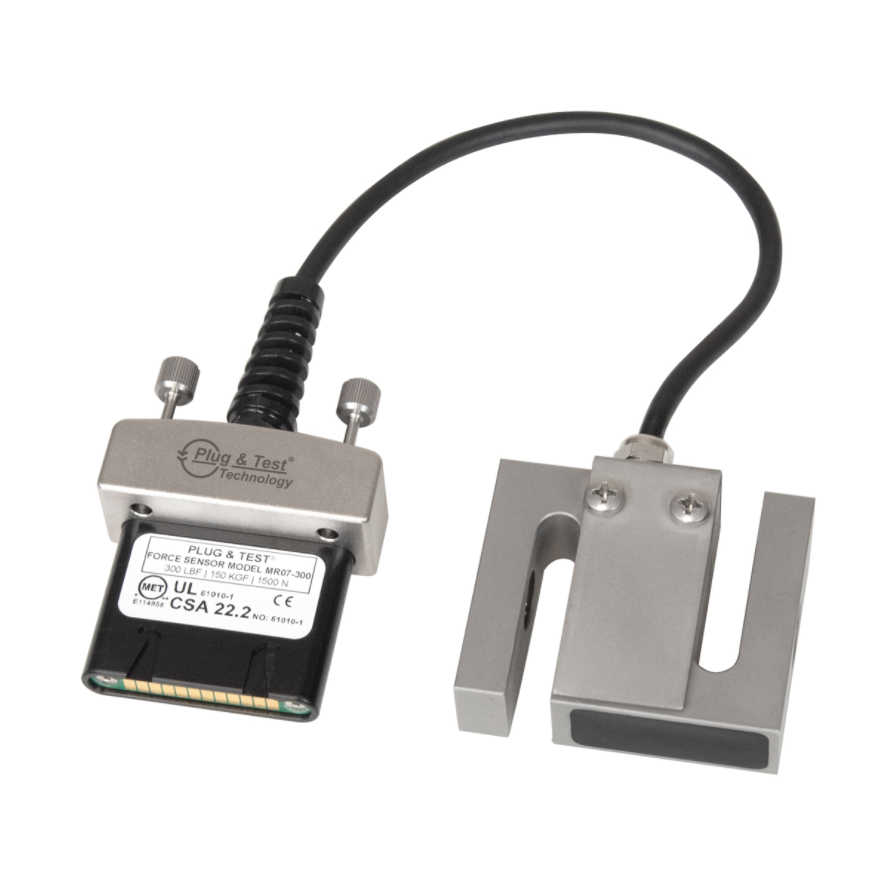

	2. MR07系列力量傳感器的所有配置和校準數據都保存在智能型連接器中。。

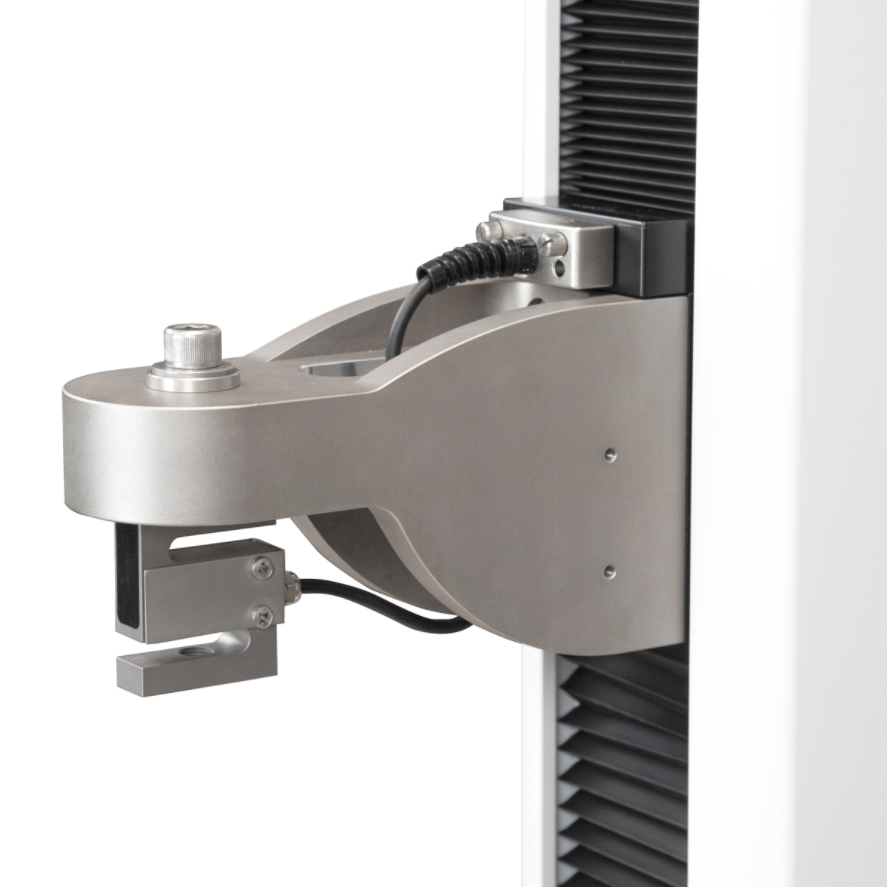

	3. MR07系列力量傳感器安裝於 F系列 ( 智能型 ) 的 F1505-IMT 型測試台之配置範例。

特色

■ 直接安裝到型號 F755、F755-EM、F755S、F755S-EM、F1505、F1505-EM、F1505S 和 F1505S-EM 等測試台的聯桿器裝置上。
■ Plug & Test^®/即插即測試系列的結構件，可互換傳感器和顯示器（需要適配器）。
■ 測量拉伸力和壓縮力。
■ 附精度檢驗報告 / NIST溯源證書。

規格

■ 精確度 :
±0.15% F.S ( 最大標稱值 ) + 顯示器或測試台
■ 過載保護 :
最大標稱值之150%
■ 重量 :
MR07-50 ~ MR07-200 : 0.5 Kg
MR07-300 ~ MR07-1000 : 0.9 Kg
MR07-1500 : 1.4 Kg

測試容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf	gf	KN	N	lbf	ozf
MR07-50	25 x 0.01	25,000 x 10	-	250 x 0.1	50 x 0.02	800 x 0.5
MR07-100	50 x 0.02	50,000 x 20	-	500 x 0.2	100 x 0.05	1,600 x 1
MR07-200	100 x 0.05	-	1 x 0.0005	1,000 x 0.5	200 x 0.1	3,200 x 2
MR07-300	150 x 0.1	-	1.5 x 0.001	1,500 x 1	300 x 0.2	4,800 x 5
MR07-500	250 x 0.1	-	2.5 x 0.001	2,500 x 1	500 x 0.2	8,000 x 5
MR07-750	375 x 0.2	-	3.75 x 0.002	3,750 x 2	750 x 0.5	12,000 x 10
MR07-1000	500 x 0.2	-	5 x 0.002	5,000 x 2	1,000 x 0.5	16,000 x 10
MR07-1500	750 x 0.5	-	7.5 x 0.005	7,500 x 5	1,500 x 1	24,000 x 20

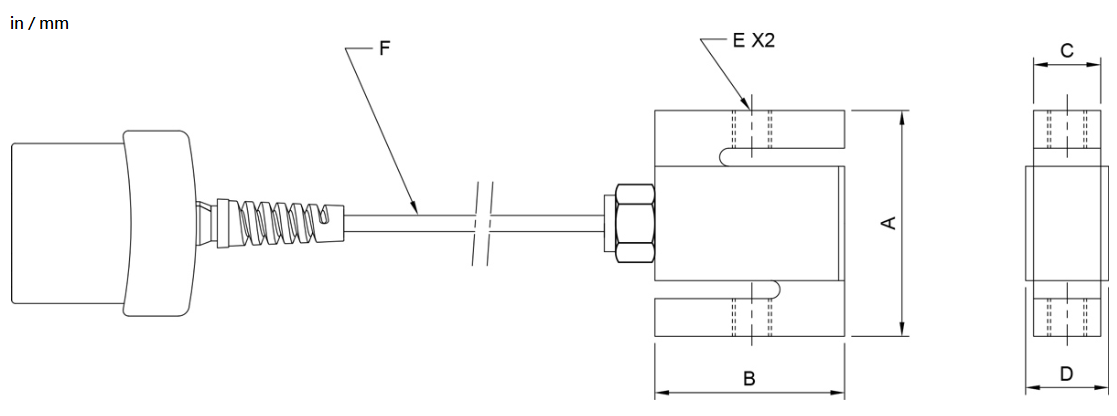

外觀尺寸

B式表格

型號	A	B	C	D	E	F
MR07-50	2.40 / 61.0	2.00 / 50.8	0.46 / 11.7	0.90 / 22.9	1/4-28 UNF	10.00 / 254.0
MR07-100
MR07-200
MR07-300			0.71 / 18.0	1.10 / 27.9	1/2-20 UNF
MR07-500
MR07-750
MR07-1000
MR07-1500			0.96 / 24.4	1.40 / 35.6

訂購訊息

訂購資訊

型號	測試容量
MR07-50	力量型傳感器 : 測試容量 25,000 gf / 25 Kgf / 250 N / 50 lbf / 800 ozf
MR07-100	力量型傳感器 : 測試容量 50,000 gf / 50 Kgf / 500 N / 100 lbf / 1,600 ozf
MR07-200	力量型傳感器 : 測試容量 100 kgf / 1,000 N / 1 KN / 200 lbf / 3,200 ozf
MR07-300	力量型傳感器 : 測試容量 150 kgf / 1,500 N / 1.5 KN / 300 lbf / 4,800 ozf
MR07-500	力量型傳感器 : 測試容量 250 kgf / 2,500 N / 2.5 KN / 500 lbf / 8,000 ozf
MR07-750	力量型傳感器 : 測試容量 375 kgf / 3,750 N / 3.75 KN / 750 lbf / 12,000 ozf
MR07-1000	力量型傳感器 : 測試容量 500 kgf / 5,000 N / 5 KN / 1,000 lbf / 16,000 ozf
MR07-1500	力量型傳感器 : 測試容量 750 kgf / 7,500 N / 7. 5 KN / 1,500 lbf / 24,000 ozf
AC1084	Plug & Test^® /隨插即測試的介面用延長線 : 610 mm / 24 in。
