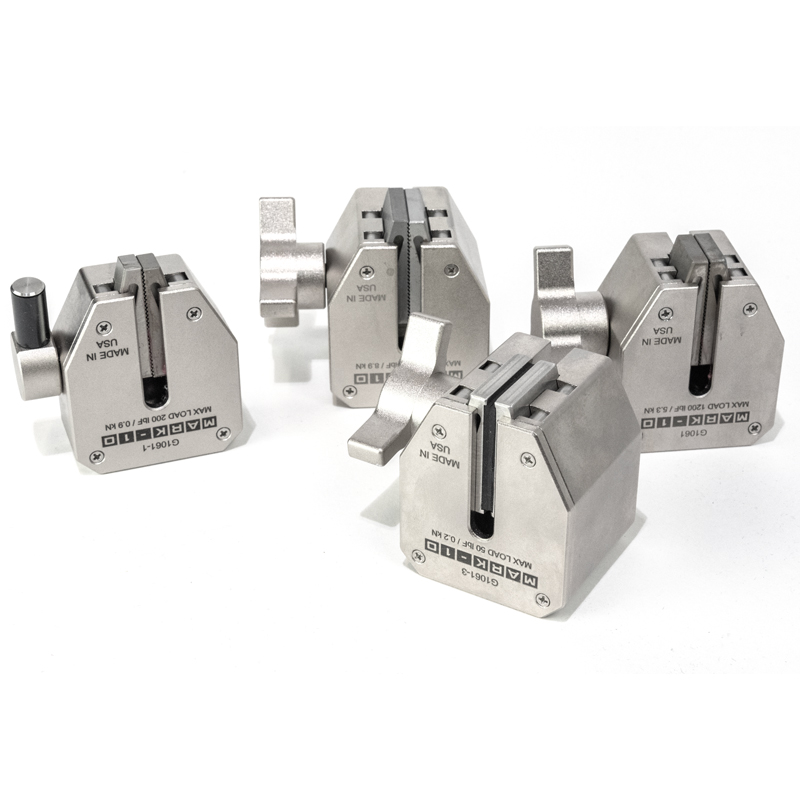

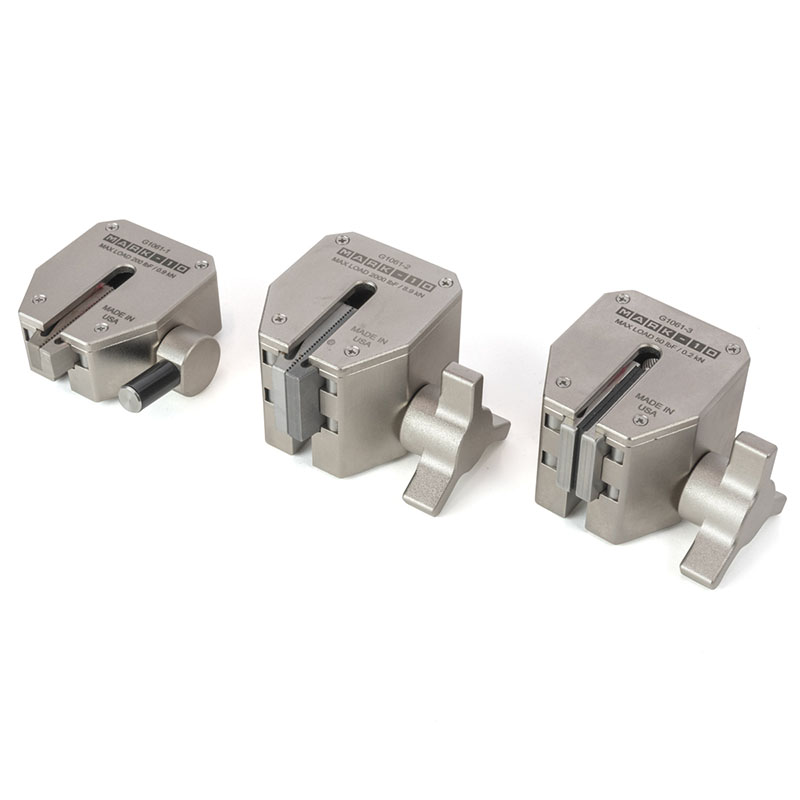

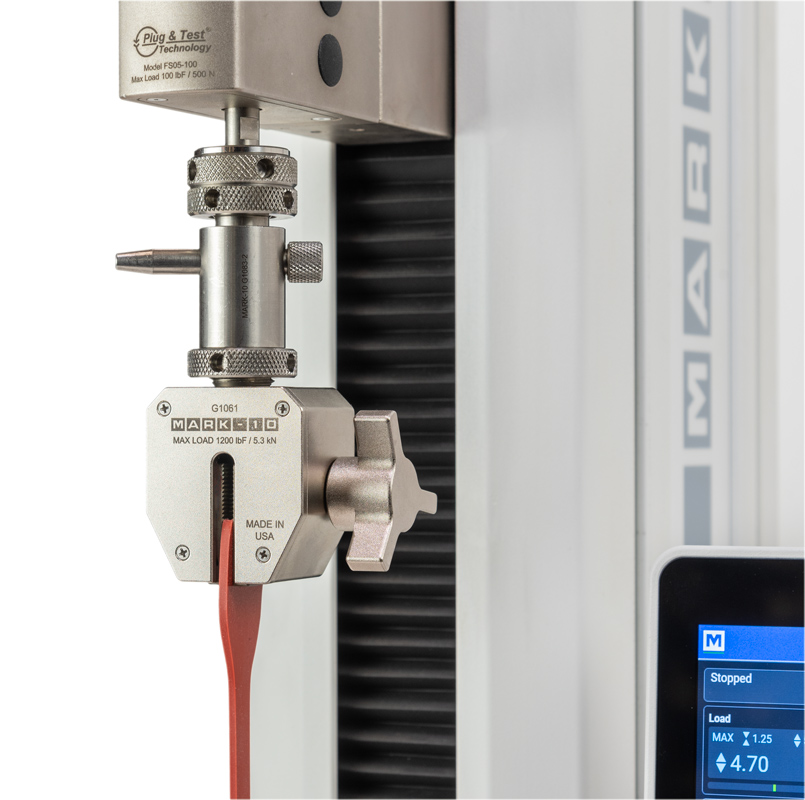

1. G1061系列/自緊式楔型夾具，可隨著拉伸測試的進行而自動夾緊測試物的特性，適用於範圍寬廣的拉伸及破裂強度的測試需求。 |
 |

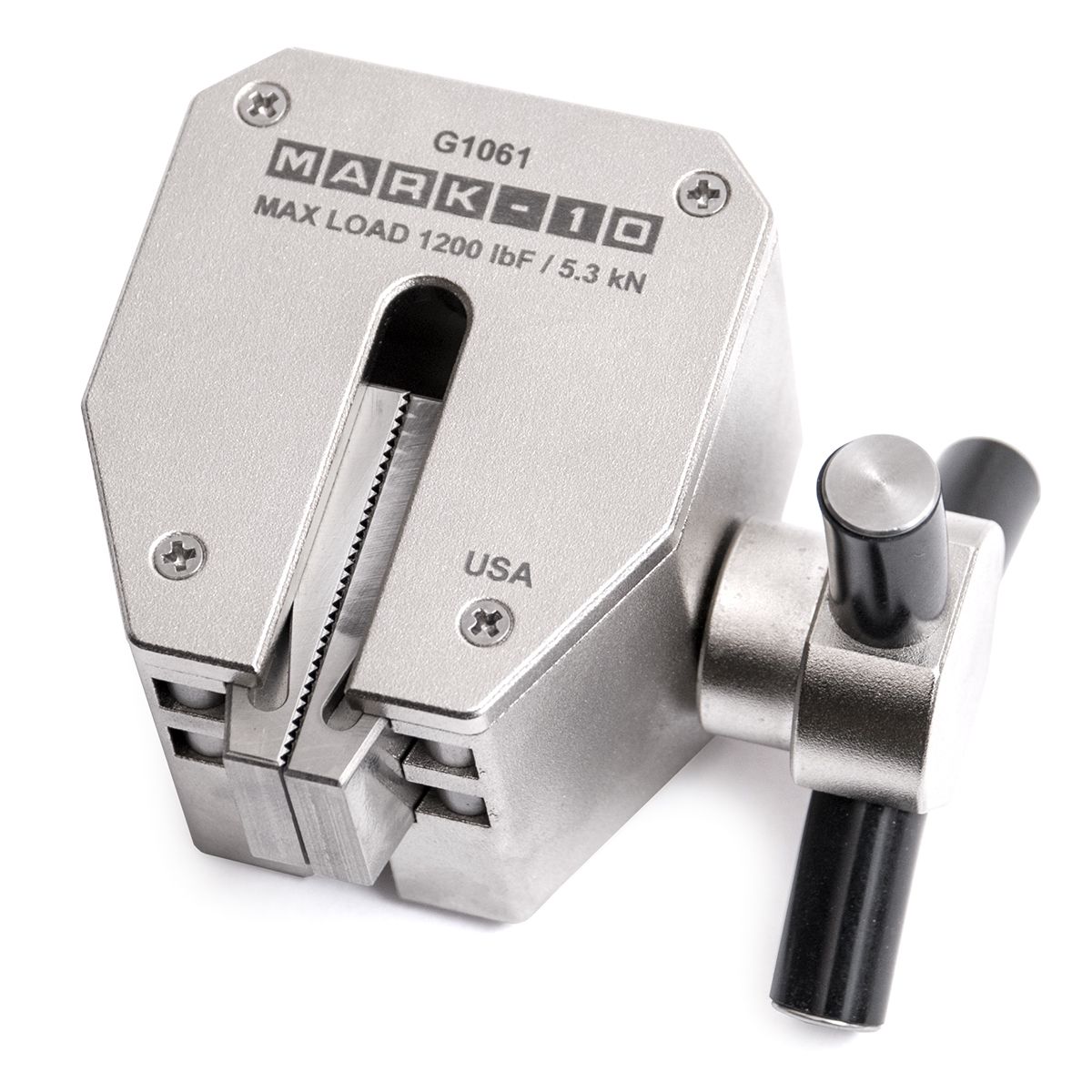

2. G1061 自緊式楔型夾具，夾持厚度 ( 最大 ) : 6.4 mm / 0.25 in、夾持寬度 ( 最大 ) : 19.1 mm / 0.75 in，可提供 530 Kgf / 5,300 N / 1,200 lbf 的測試容量。 |
 |

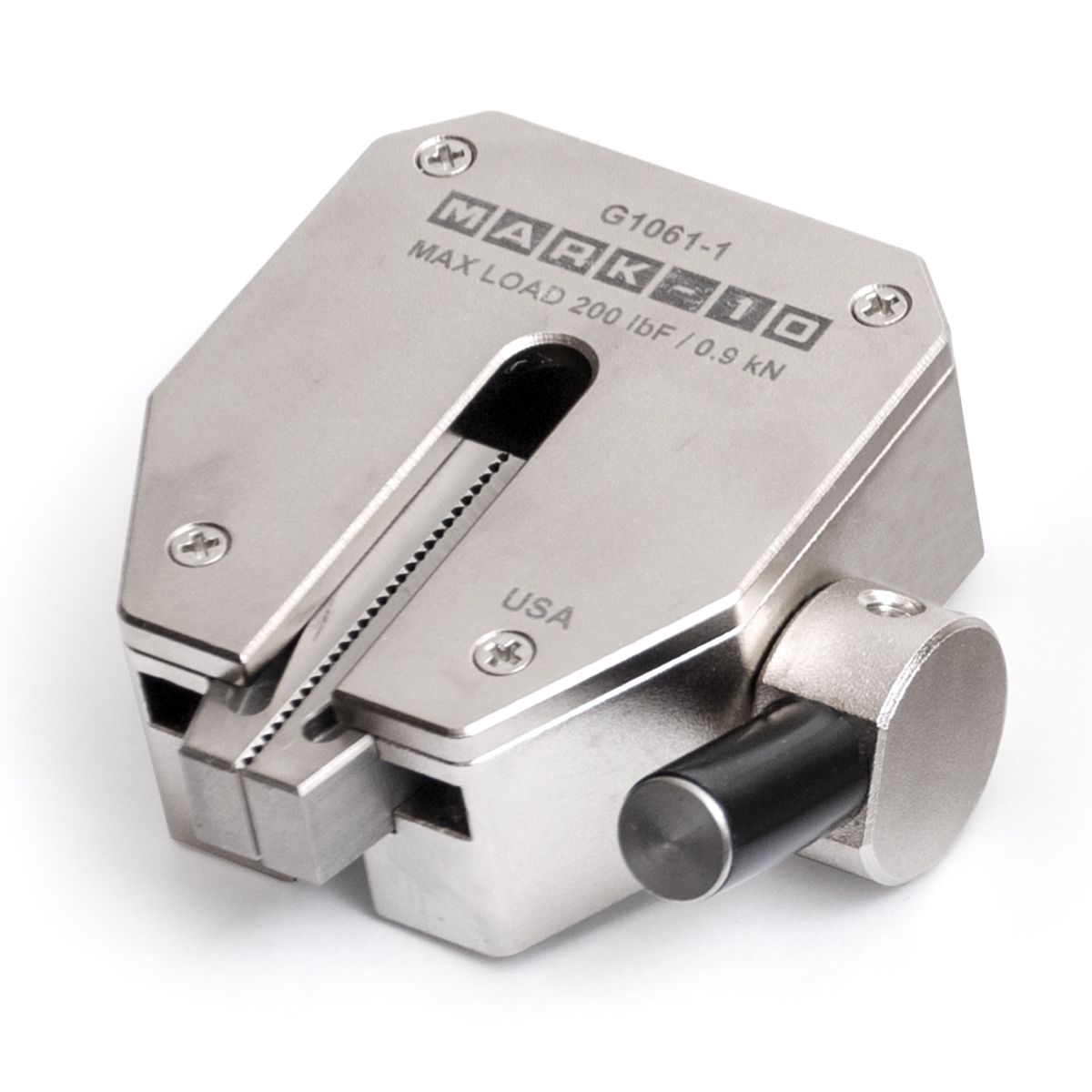

3. G1061-1 自緊式楔型夾具，夾持厚度 ( 最大 ) : 6.4 mm / 0.25 in、夾持寬度 ( 最大 ) : 9.5 mm / 0.375 in，可提供 90 Kgf / 900 N / 200 lbf 的測試容量。 |
 |

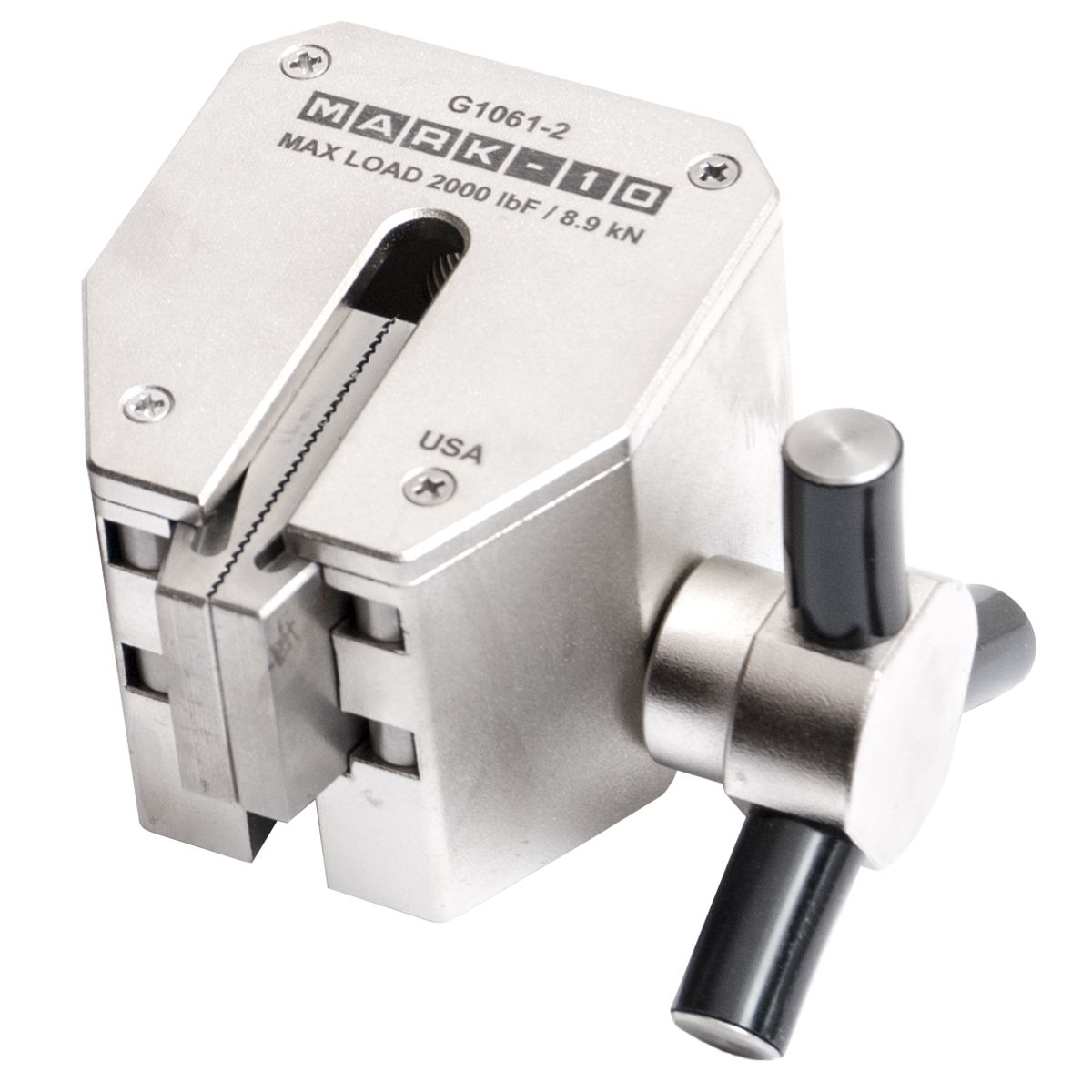

4. G1061-2 自緊式楔型夾具，夾持厚度 ( 最大 ) : 6.4 mm / 0.25 in、夾持寬度 ( 最大 ) : 25.4 mm / 1 in，可提供 900 Kgf / 9,000 N / 2,000 lbf 的測試容量。 |
 |

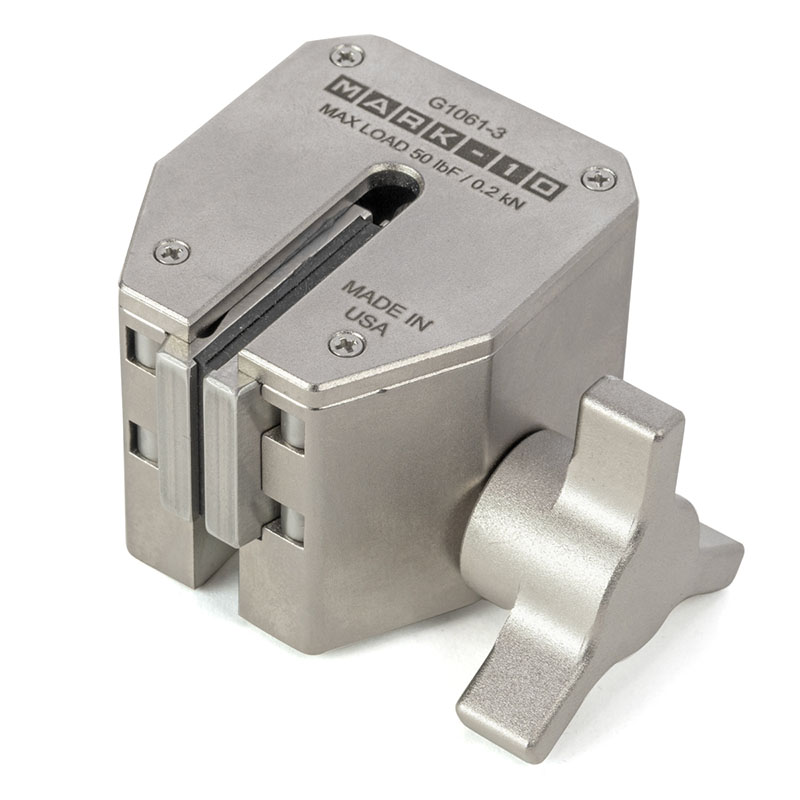

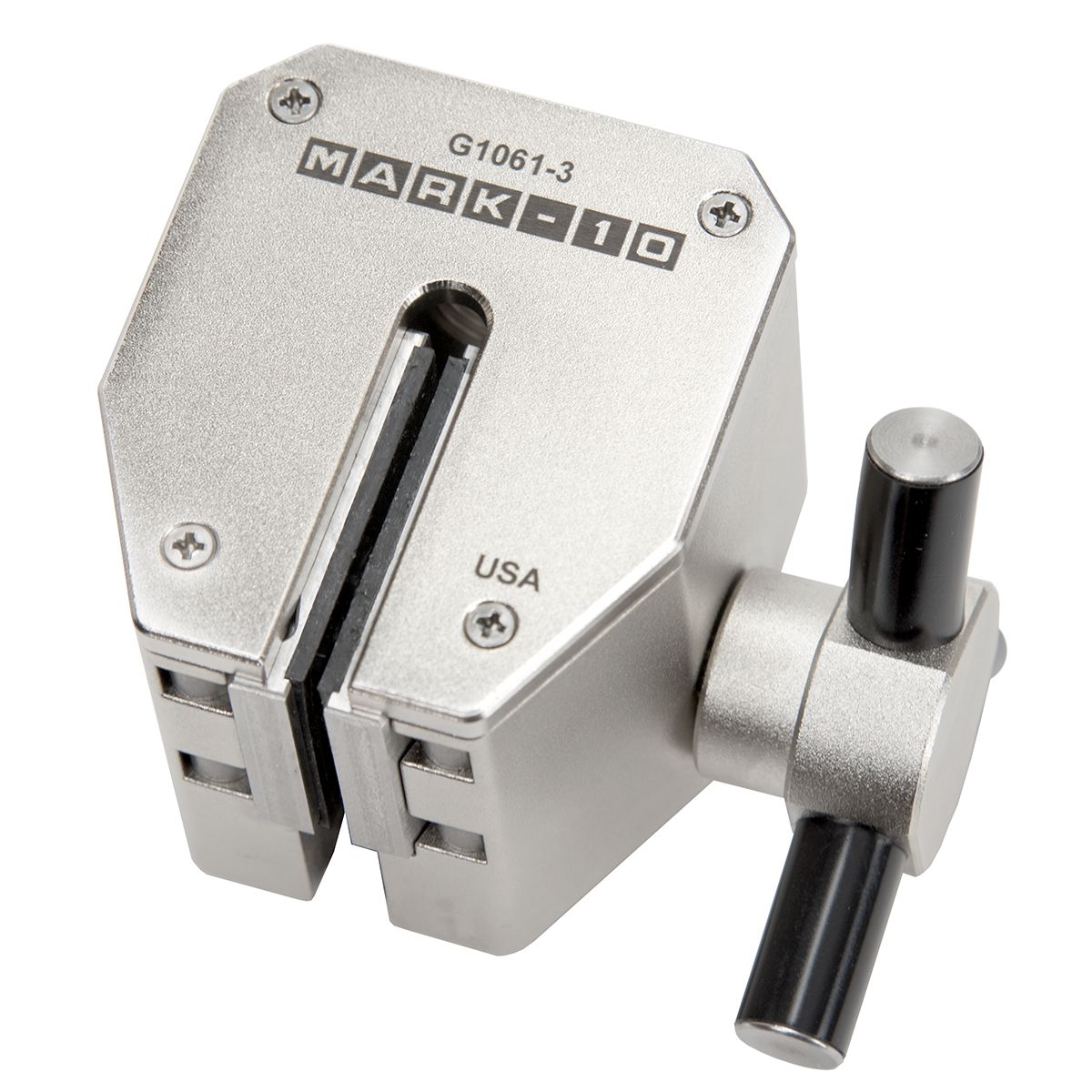

5. G1061-3 自緊式楔型夾具 ( 內覆橡膠材質夾顎面 )，夾持厚度 ( 最大 ) : 5.1 mm / 0.20 in、夾持寬度 ( 最大 ) : 25.4 mm / 1 in，可提供 25 Kgf / 250 N / 50 lbf 的測試容量。 |
 |

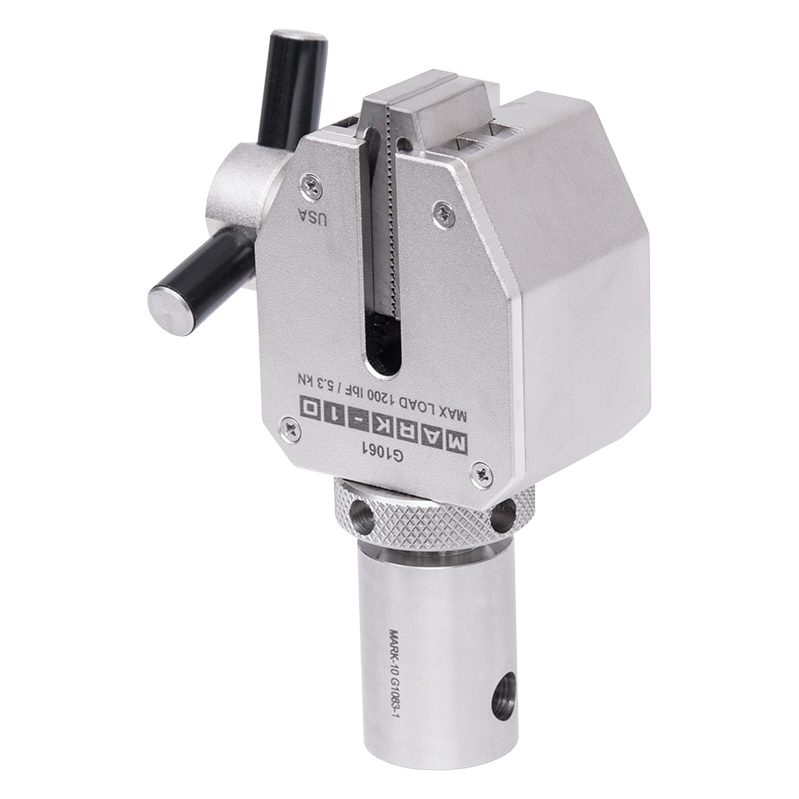

6. G106系列 自緊式楔型夾具搭配可快速更換的眼尾端連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
 |
7. 眼尾連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。 |
 |

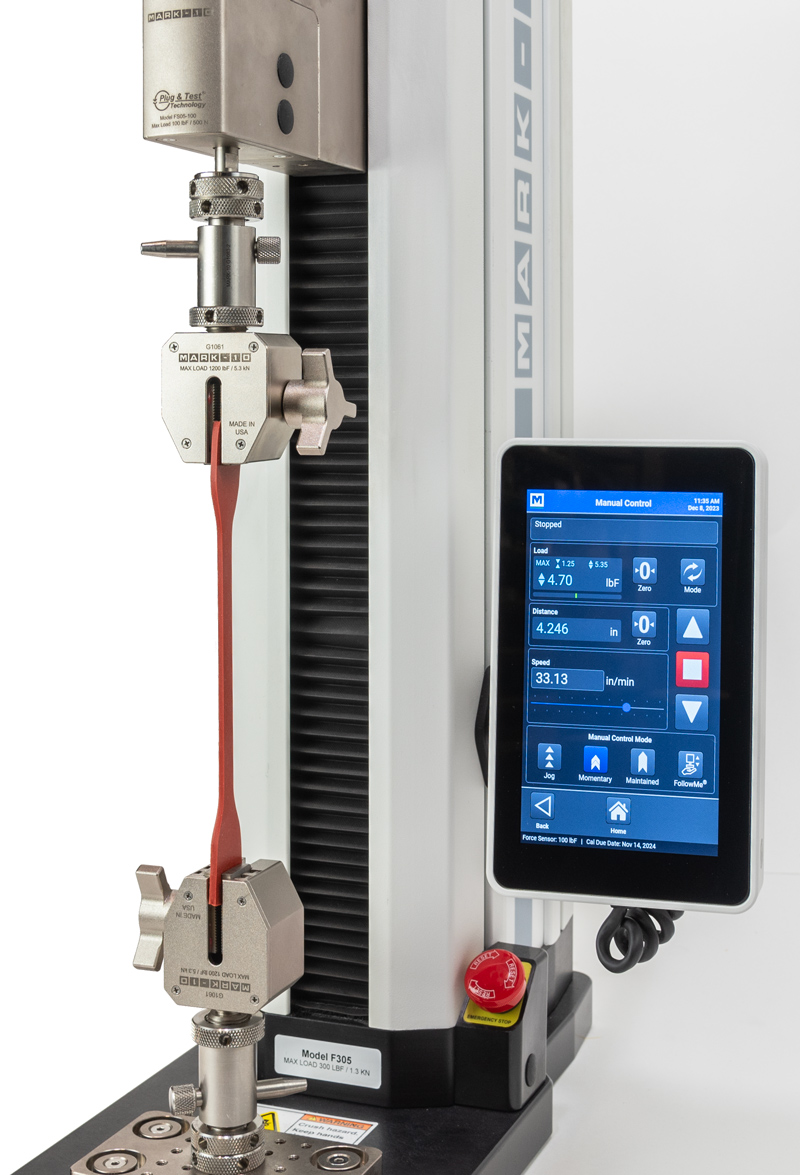

8. G1061系列 自緊式楔型夾具，設計為隨著拉伸測試的進行而受測材質逐漸產生形變/變薄時可自動調整機構並夾緊的特性，適用於測試多種材料，包括金屬、塑膠、木材和複合材料的拉伸或破裂強度測試。 |
■ 三種測試容量。
■ 夾顎無相互干擾之獨特設計。
■ 接觸測試樣品時可完全閉合。
■ 硬化、鋸齒鋼夾顎面或橡膠夾顎面兩種材質，用於薄膜和紙張拉伸測試應用。
■ 用於不限寬度樣品的直通式置放槽。
■ 符合人體工學的轉動手柄。
■ 重量 :
G1061 : 0.4 Kg
G1061-1 : 0.2 Kg
G1061-2、G1061-3 : 0.41 Kg
■ 夾顎材質 / 硬度 :
G1061、G1061-1、G1061-2 : 416 SS / 55 RC
G1061-3 : 發泡橡膠 / A70

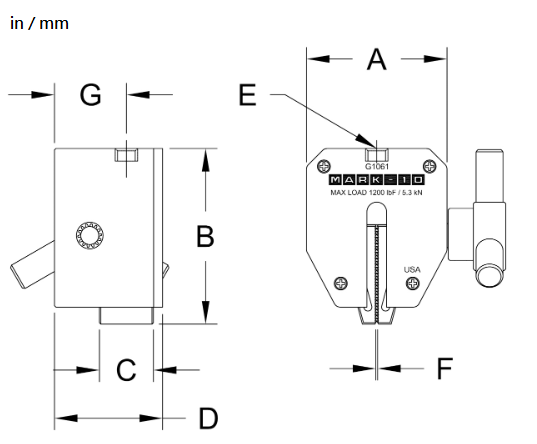

B式表格in(mm)
Bin(mm) in(mm)
| 型號 |
測試容量 |
A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|---|
| G1061 |
530 / 5.3 |
1.95 / 49.5 |
2.45 / 62.2 |
0.75 / 19.1 |
1.50 / 38.1 |
1/2-20 UNF |
0 ~ 0.25 / |
1.00 / 25.4 |
| 內附的轉接器 : #10-32F → 5/16-18M轉接器、#10-32M/M 螺栓及鎖緊螺帽、5/16-18 M/M 螺栓及鎖緊螺帽、5/16-18F → 1/2-20M轉接器、#1/2-20 M/M 螺栓及鎖緊螺帽 | ||||||||
| G1061-1 |
90 / 0.9 |
1.95 / 49.5 |
2.45 / 62.2 |
0.375 / 9.5 |
0.95 / 24.1 |
5/16-18 UNC |
0 ~ 0.25 / |
0.62 / 15.7 |
| 內附的轉接器 : #10-32F → 5/16-18M轉接器、#10-32M/M 螺栓及鎖緊螺帽、5/16-18 M/M 螺栓及鎖緊螺帽 | ||||||||
| G1061-2 |
900 / 9.0 |
1.95 / 49.5 |
2.45 / 62.2 |
1.00 / 25.4 |
1.75 / 44.5 |
1/2-20 UNF |
0 ~ 0.25 / |
1.13 / 28.7 |
| 內附的轉接器 : 5/16-18F → 1/2-20M轉接器、#1/2-20 M/M 螺栓及鎖緊螺帽、5/16-18 M/M 螺栓及鎖緊螺帽 | ||||||||
| G1061-3 |
25 / 0.25 |
1.95 / 49.5 |
2.45 / 62.2 |
1.00 / 25.4 |
1.75 / 44.5 |
1/2-20 UNF |
0 ~ 0.20 / |
1.13 / 28.7 |
| 內附的轉接器 : 5/16-18F → 1/2-20M轉接器、#1/2-20 M/M 螺栓及鎖緊螺帽、5/16-18 M/M 螺栓及鎖緊螺帽 | ||||||||
訂購資訊
| 型號 | 描述 |
|---|---|
| G1061 | 楔型夾具 : 測試容量 530 Kgf / 5,300 N / 1,200 lbf |
| G1061-1 | 楔型夾具 : 測試容量 90 Kgf / 900 N / 200 lbf |
| G1061-2 | 楔型夾具 : 測試容量 900 Kgf / 9,000 N / 2,000 lbf |
| G1061-3 | 楔型夾具 / 橡膠材質夾顎面 : 測試容量 25 Kgf / 250 N / 50 lbf |

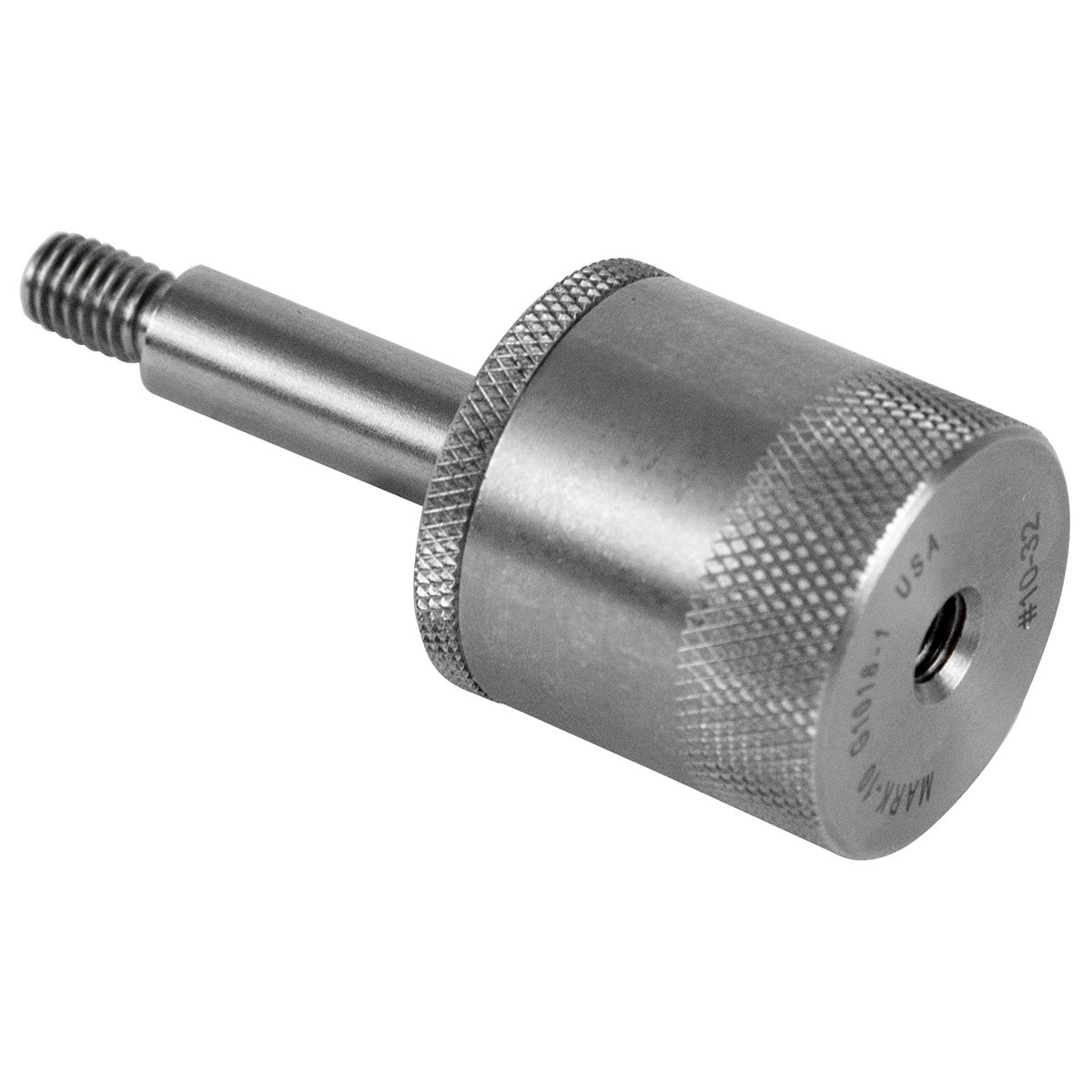

| G1018-2 | 旋轉型連接 : 5/16-18 |
