■ 測試對象
適用於線束與壓接端子的強度測試，包括 Y 型、針型、方型、平板型、歐式、銅管型、開放型、套圈型等多種端子。
可依端子形狀選配楔型夾具、鈎型夾具或專用端子咬合治具，確保夾持穩定與測試重複性。
■ 線束與壓接端子強度測試
適用於檢測線材、線束與壓接端子的拉拔力及鉚合強度，用以判斷壓接品質是否符合規範。
■ 專屬治具快速夾持
配備端子專用夾具，可快速咬合固定端子，提升測試效率及操作重複性。

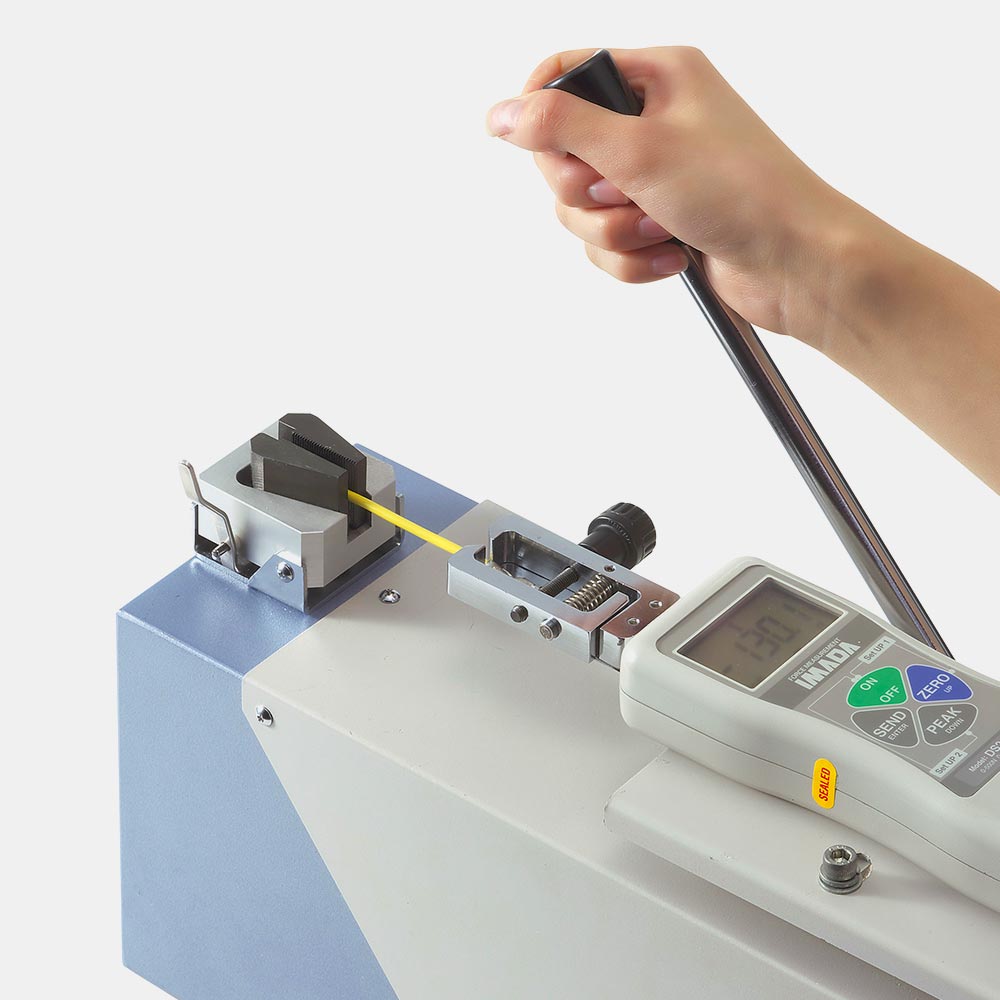

■ 手動拉桿式操作設計
符合人體工學操作角度，可穩定施力並產生 最大 50 kgf / 500 N 之拉伸力。
■ 可搭配多型式測力計
機台可安裝機械式或電子式測力計，可依測試精度、記錄需求及現場使用習慣彈性配置。
■ 適用多種線徑與端子型式
可依端子形狀搭配不同夾持治具（如楔型、掛鉤式等），滿足多樣線束加工與生產端抽檢需求。
■ 適用多元產業品質管制
適用於汽車線束、機車、家電、通訊設備、伺服器線材、醫療器材等產業之壓接品質檢測，可用於來料檢驗、首件確認、生產抽檢、實驗室測試。
 |

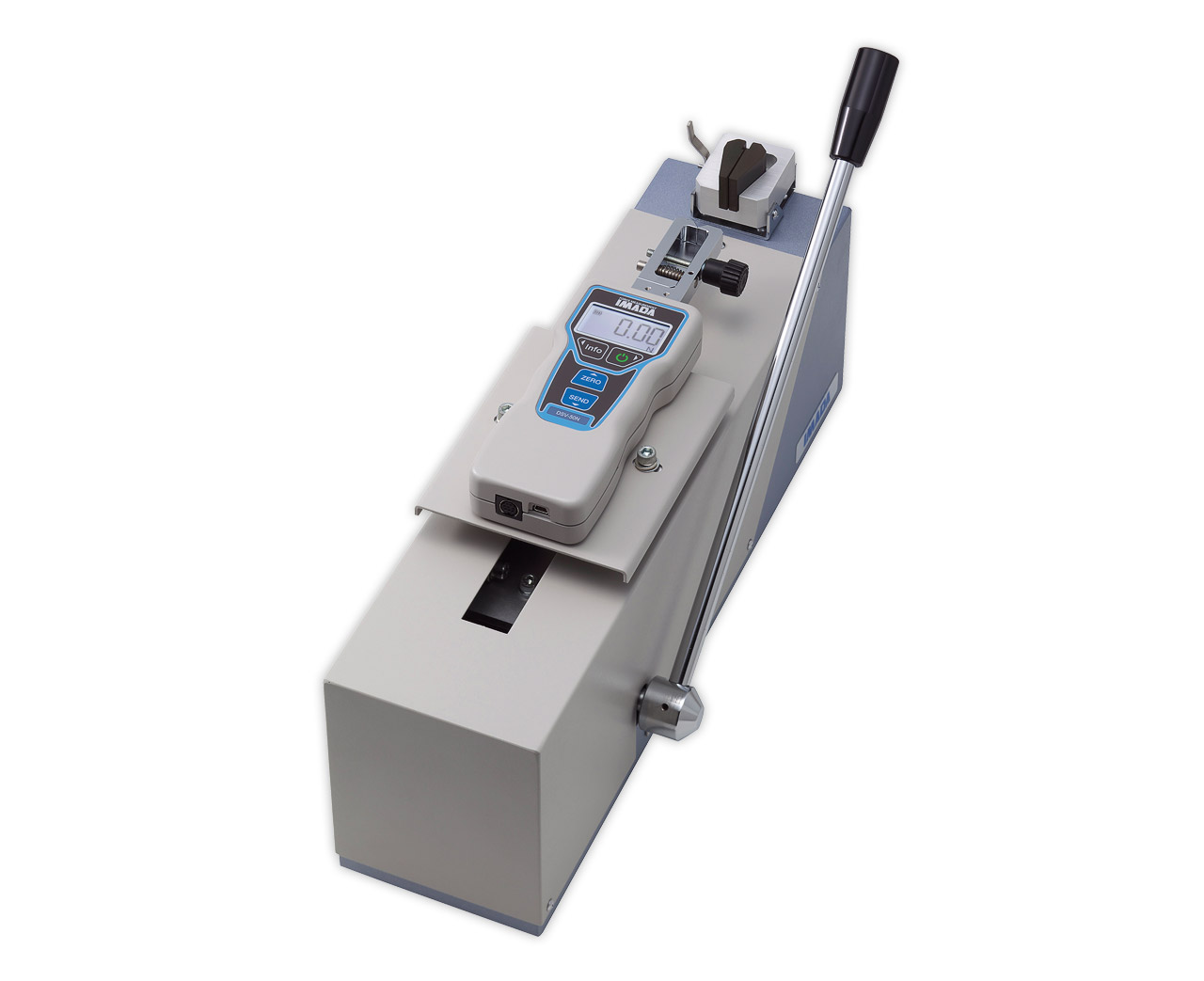

1. IMADA / LH-500NWT 手動型電線壓接端子拉力強度測試機 ，設計用於測試線材和壓接端子的拉拔力及鉚合強度，符合人體工程學的操控拉桿可產生 50 kgf / 500 N 的拉伸力。 |
 |
|
 |

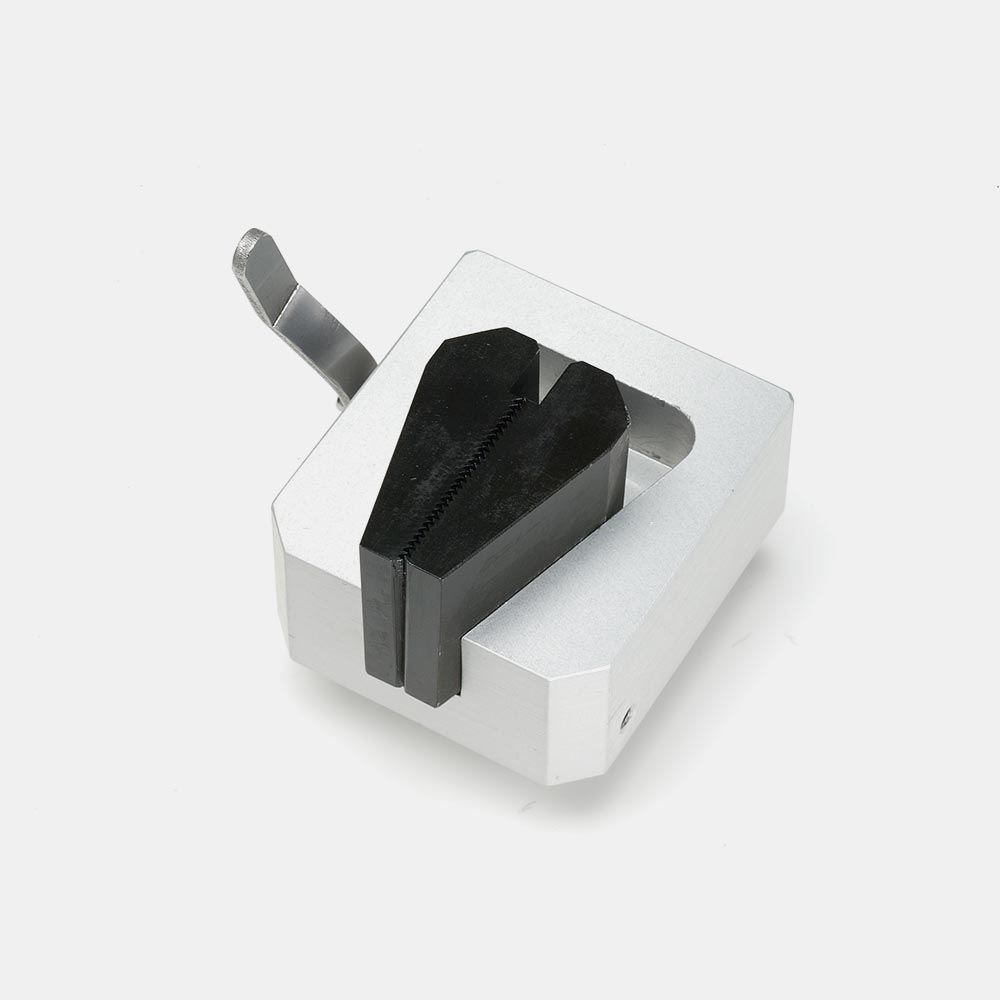

3. IMADA CW-500N / 線材端楔型夾具 |
 |

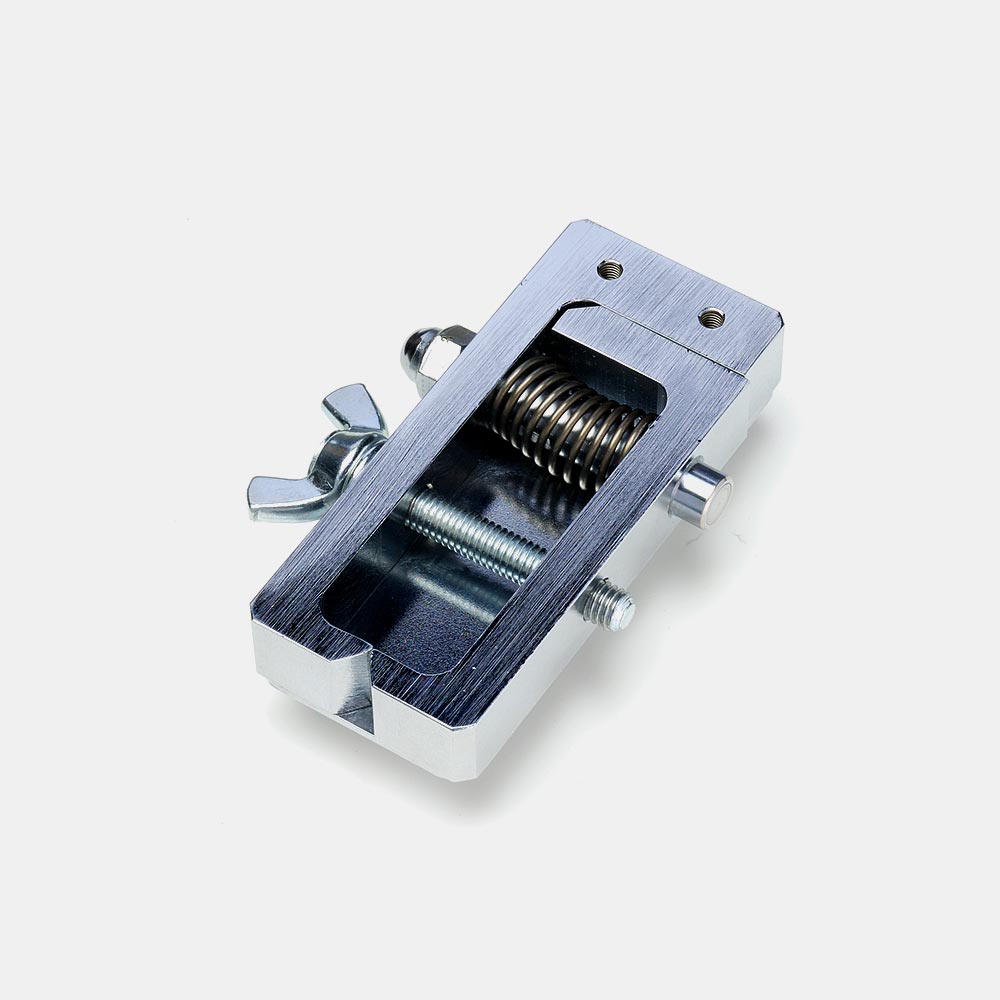

4. IMADA CH-500N / 壓接端子用鈎型治具 夾緊方式 : 掛鈎式 測試容量：500 N 夾持寬度：6 mm |
B式表
| 測試對象端子型式 | 外型特徵 | 建議夾具型號 | 夾緊方式 | 測試容量 | 夾持寬度 | 備註說明 |
|---|---|---|---|---|---|---|
| Y 型端子 | 分叉式接頭 | CH-500N | 掛鈎式 | 500 N | 6 mm | 適用掛勾承拉方式，固定快速 |
| 針型端子 | 細長棒型 | CW-500N | 楔型自動夾緊 | 500 N | 5 mm | 適用線材端部固定，施力穩定不滑脫 |
| 方型 / 方形端子 | 平面或矩形壓接區 | G1076 | 咬合式夾持 | 2,500 N | - | 常用於包覆式端子接頭測試 |
| 平板型端子 | 扁平叉型結構 | G1002 | 咬合式夾持 | 1,000 N | - | 適用一般家電與車用端子 |
| 歐式端子 | 導線插入式柱狀壓接 | CW-500N | 楔型自動夾緊 | 500 N | 5 mm | 線芯夾持穩定，適合反覆測試 |
| 銅管端子 | 管狀套壓型 | CH-500N | 掛鈎式 | 500 N | 6 mm | 利用掛勾拉伸方式檢驗壓接牢度 |
| 開放型端子 | 翼邊翻折包覆線芯型 | G1076 | 咬合式夾持 | 2,500 N | - | 常見於線束加工與車用端子 |
| 套圈端子 / 環形端子 | 圓形孔眼型 | CH-500N | 掛鈎式 | 500 N | 6 mm | 將孔位掛勾拉伸測試，判斷壓接品質 |
購資訊
| 型號 | 描述 |
|---|---|
| LH-500NWT | 手動型電線壓接端子拉力強度測試機 : 測試範圍 50 kgf / 500 N / 112 lbf |
