IMADA ZTA 系列為高階型電子式拉力計，具備高解析度力量顯示與 2,000 次／秒高速取樣，可精確擷取第一峰值、第二峰值，並支援位移量顯示與力量曲線分析。
ZTA 系列提供 USB、序列通訊及類比輸出等多種資料接口，適用於電腦端資料管理及與各類設備的自動化連動。
可用於控制外部設備，例如在負載達到設定值時自動停止機器，或在指定長度達成時自動結束作業，亦可建置與生產流程整合的檢測系統，以提升檢測效率與作業精準度。
■ 雙向測試：適用於拉力與壓力兩種方向的測試。
■ 資料儲存 : 1,000 組。
■ OLED 顯示器提供極佳的對比度與高可視性，可減少讀取測量結果時的錯誤。
■ 2,000 Hz 高取樣率：在測試過程中精確、快速擷取細微的力量變化與峰值數據。
■ 三層分拆式 LED 顯示器：使用者可依需求自訂顯示內容，提升操作便利性。
■ 多種輸出模式：透過 USB、或類比輸出傳輸資料，並可連接外部設備執行自動化測試。
■ 峰值保持、上下極限值判定、感度設定、過載警示、自動歸零功能。
■ 資料管理軟體：隨附 Force Logger / 資料讀取軟體，輕鬆進行數據管理；另可選購 Force Recorder Next Professional 版，記錄並繪製「力量 v.s 時間」或「力量 v.s 位移」測試圖表。
■ 堅固的壓鑄式鋁合金外殼機構，適用於多數工業環境的材料強度測試。
■ 可手持式操作或裝置於測試台，適用於各種測試應用。
 |

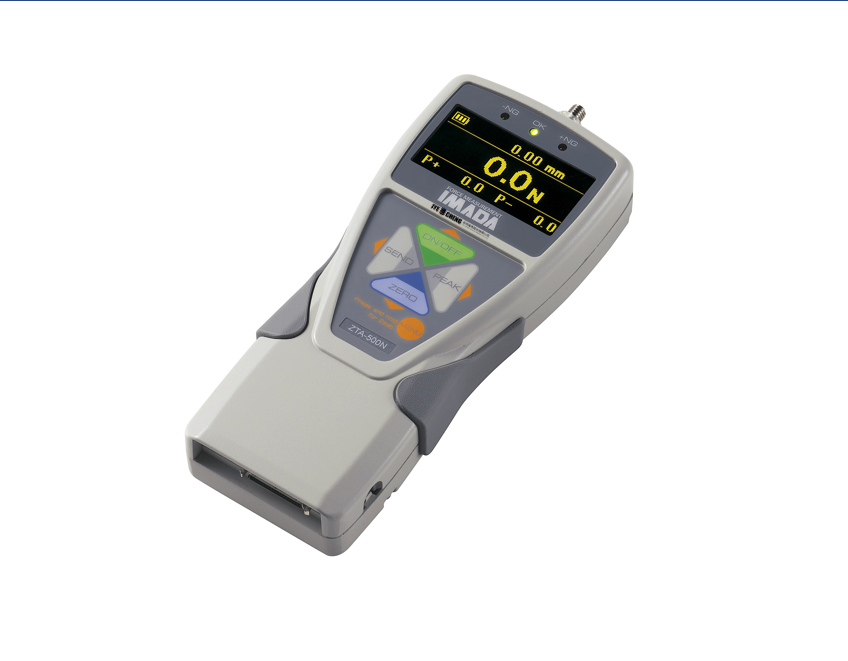

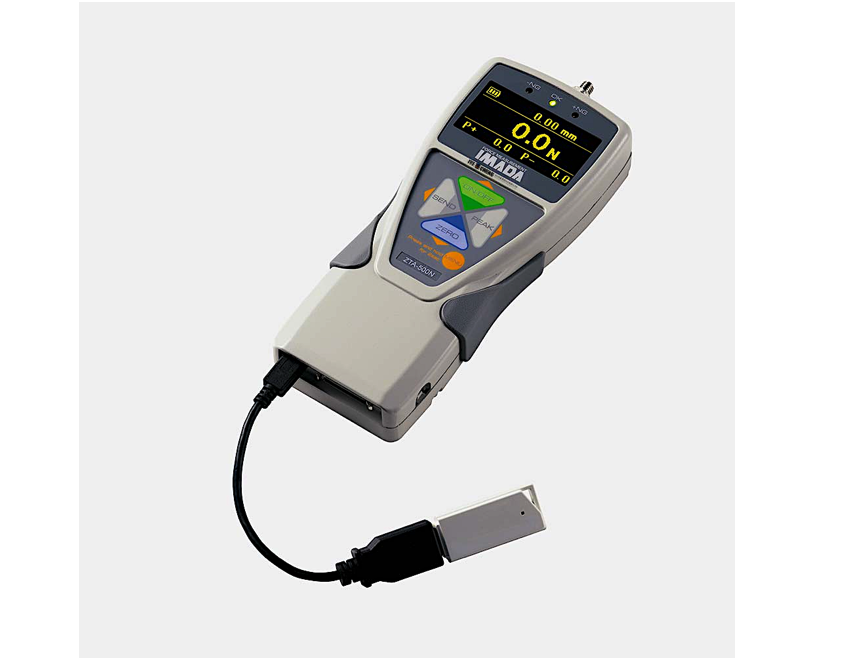

1. IMADA ZTA 電子式測力計，1,000 筆資料儲存容量，附 Force Logger 軟體與 USB 介面，可進行拉力與壓力測試數據管理。 |
 |

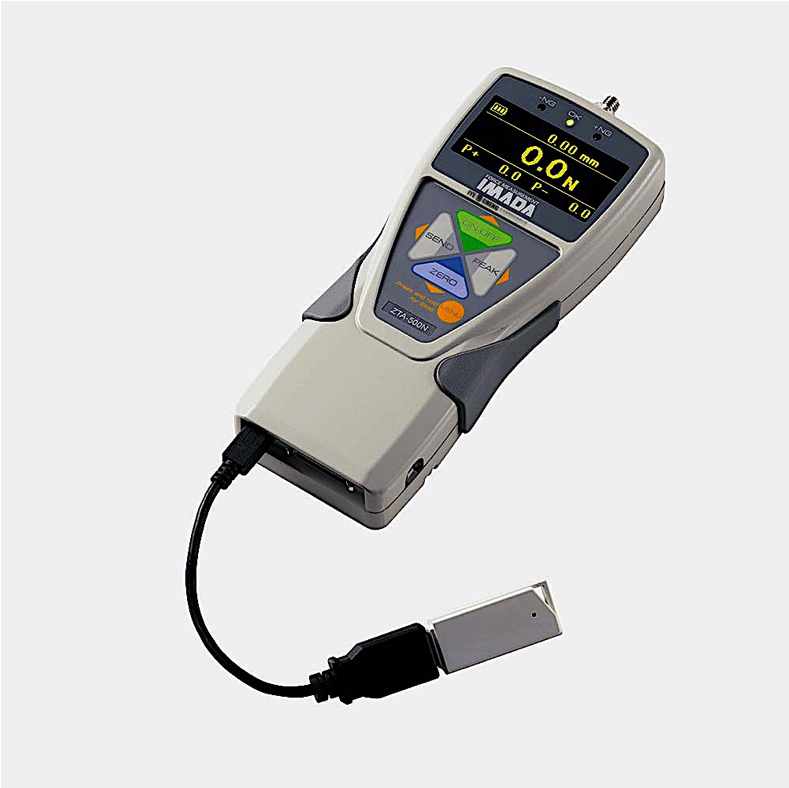

2. IMADA ZTA 系列高階測力計 / 推拉力計，測量拉伸與壓縮力，檢測第一 / 第二峰值，顯示位移量及距離值，支援 USB 資料儲存。 |
 |

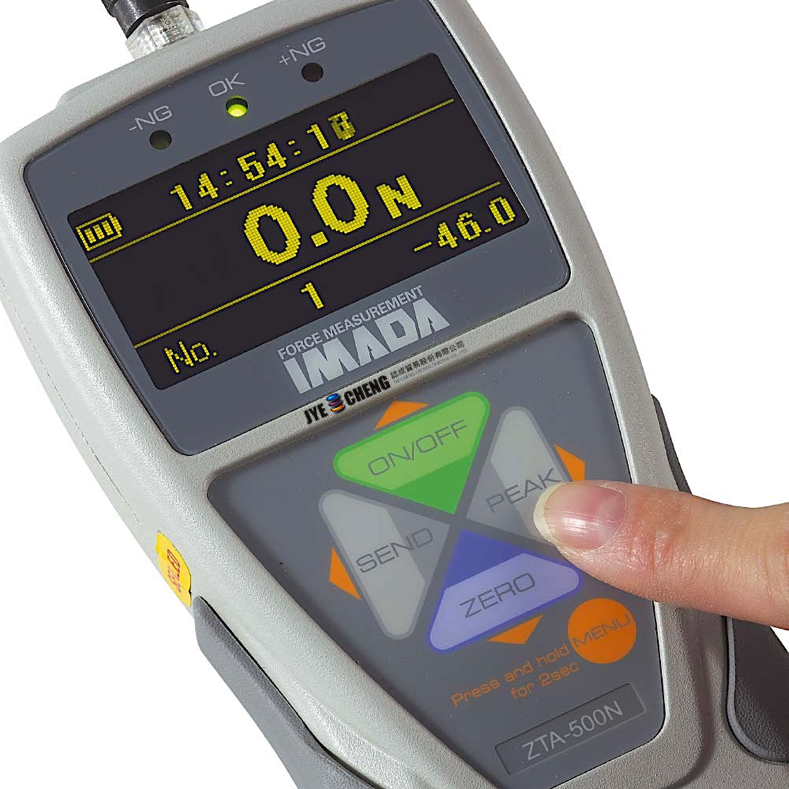

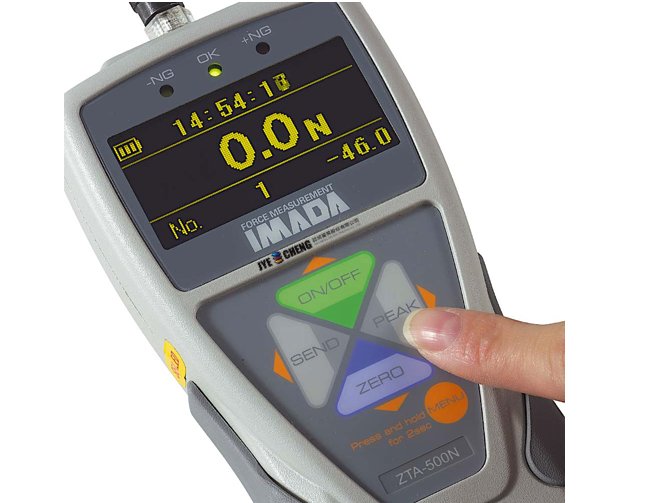

3. IMADA ZTA 系列電子式推拉力計，三層分拆式 LED 顯示器可自訂顯示內容。 |
 |

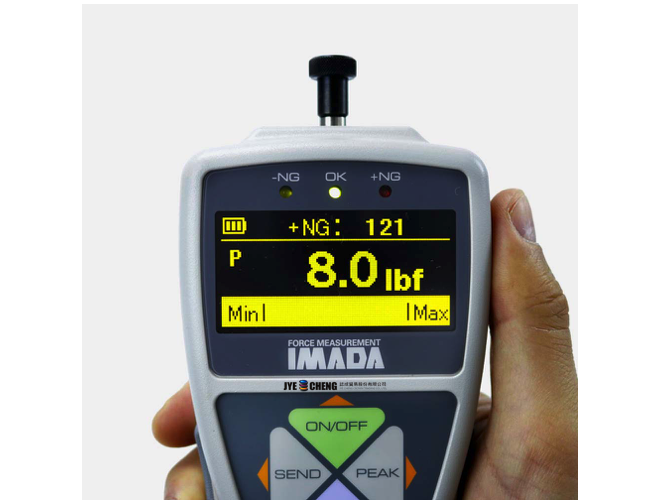

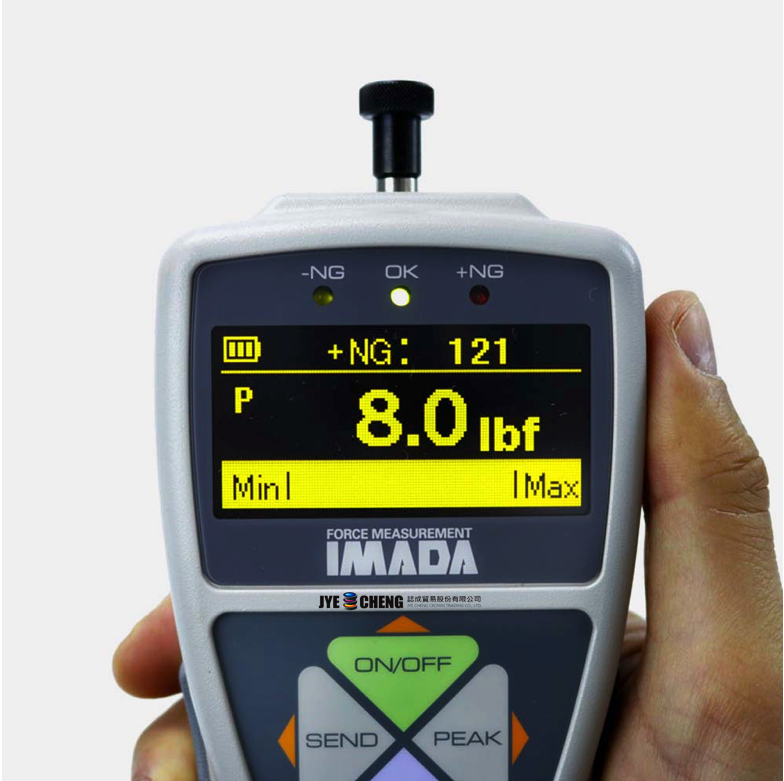

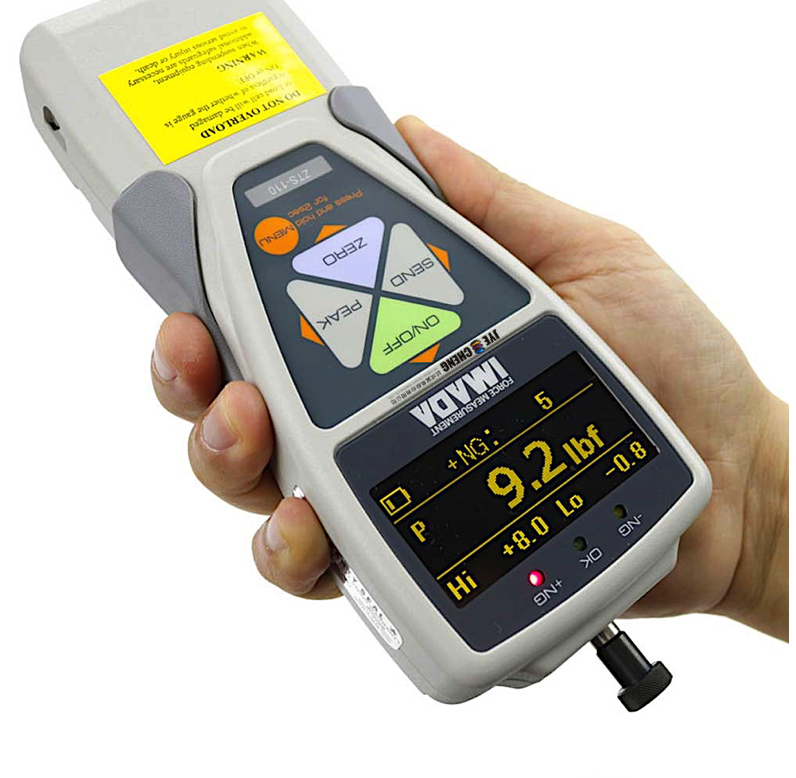

4. IMADA ZTA 數位式拉壓力計，具備 OK、+/-NG 三階段測試結果判定功能。 |
 |

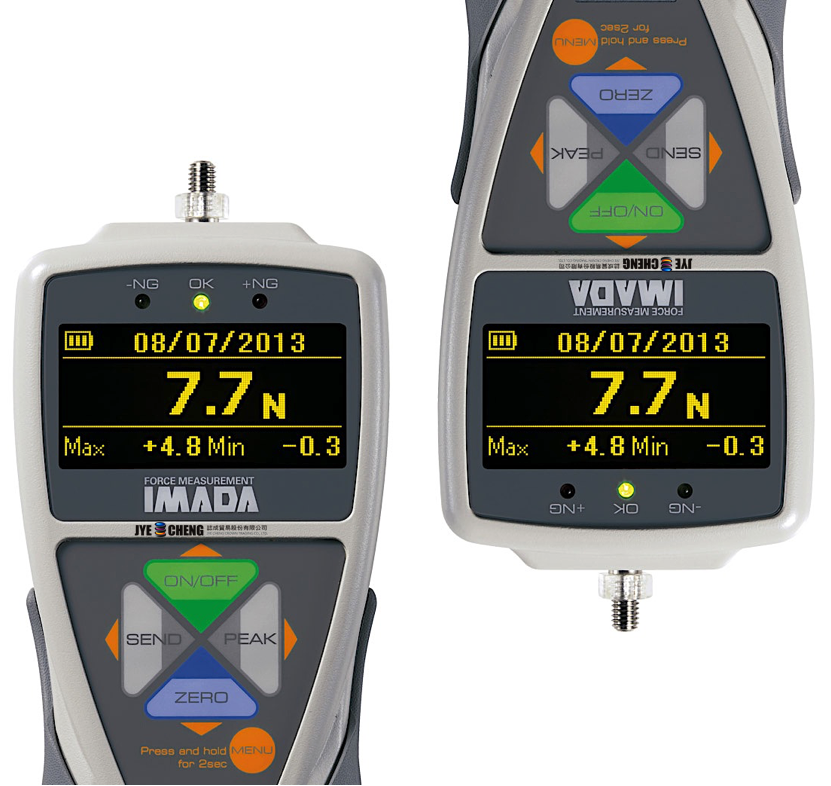

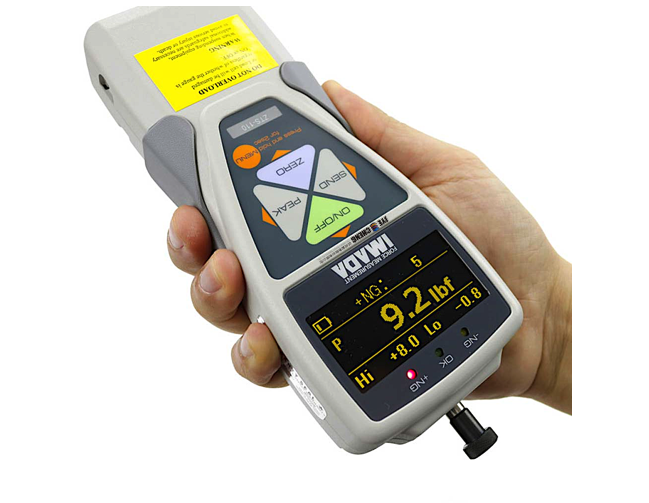

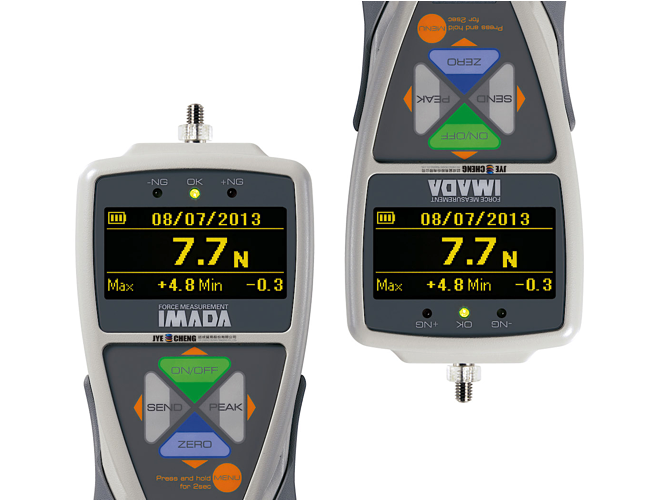

5. IMADA ZTA 數位式推拉力計具備可調式顯示器設計，可依據測試方向或安裝位置自由變換顯示角度，提升讀值便利性與測試效率。 |
 |

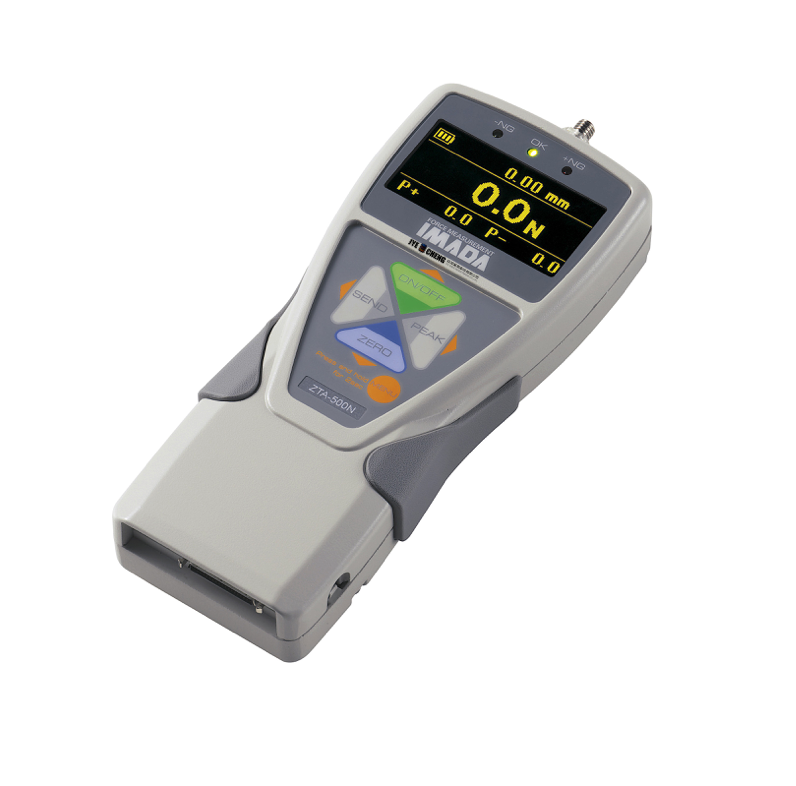

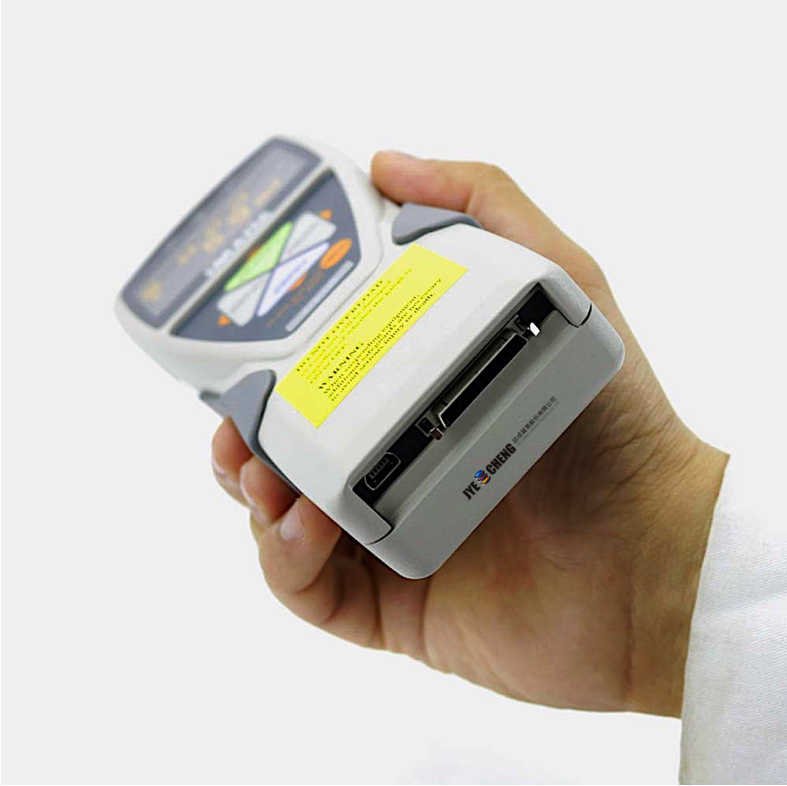

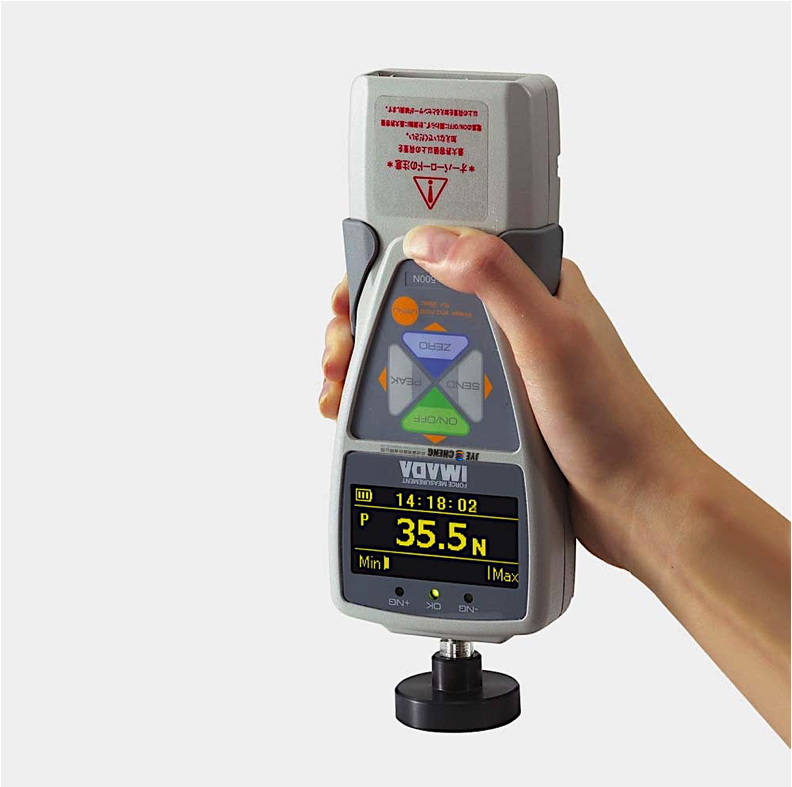

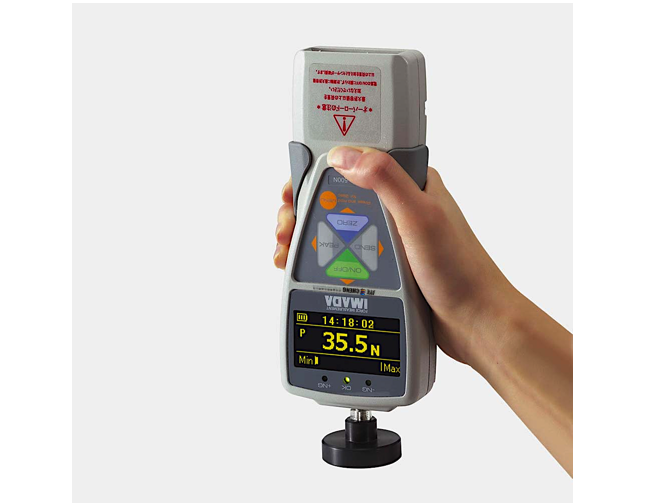

6. IMADA ZTA 數位式推拉力計採用符合人體工學的鋁質堅固機體結構，並配備防滑膠條設計，即使在手持操作條件下，仍能提供高精度、穩定可靠的拉伸與壓縮力測試數據。 |
 |
7. IMADA ZTA 數位式拉壓力計，高取樣率設計，支援 USB 與 RS232C 資料輸出，適用精密拉伸與壓縮力測試。 |
 |

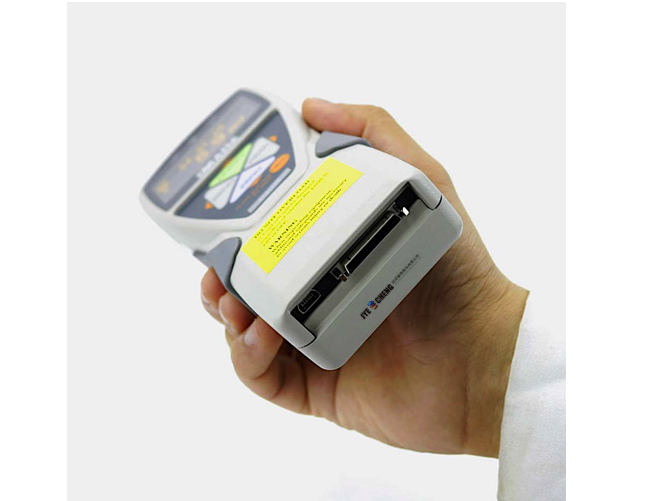

8. IMADA ZTA 電子式測力計可透過 USB、無線通訊或類比輸出模式，將測試數據傳輸至電腦，或連結外部設備以執行自動化測試。 |
 |
9. 依照取樣速度比較同一樣品的破壞試驗 : 由於以最高 2,000 次/秒的高速取樣更新測定值，因此遺漏情況極少，能夠準確讀取峰值。 |
支援多種測試模式，包括拉伸、壓縮、剝離、破裂及抗彎等應用，廣泛適用於電子零件、包裝材料、金屬、塑膠與橡膠製品等產業。
內建 USB、RS-232C 與模擬輸出介面，可連接電腦進行即時資料擷取與分析，並可搭配 Force Logger 或 力量–時間圖表分析軟體 進行數據統計與曲線繪製。
ZTS 系列機構設計輕巧堅固，可搭配 IMADA 電動測試台（如 MX2、EMX 、FSA 系列）組成完整的力量測試系統，適用於研發、品質管制與產線抽檢等多種用途。
| 系列 | ZTA | |
| 精準度 | ± ( 0.2% F.S ± 1 digit ) | |
| 量測單位 | N（mN / kN )、kgf（gf）、lbf（依型號而定） | |
| LED 彩色顯示器 | 四位數 | |
| 顯示值更新 | 16 次/1 秒 | |
| 取樣速率 | 最快 2,000 筆/秒 | |
| 電池續航時間 | 約 6.5 小時 ( 充電時間 : 2 小時 ) | |
| 過載保護 | 最大標稱值之 200% | |
| 超載警報 | 範圍 110% 以上 : 超載警告 ( 警示音／訊息顯示 ) | |
| 顯示功能 | 自訂顯示（頁首及頁尾）／峰值保持（拉力或推力）／感度設定（三段式）／自動歸零 上下極限值判定（OK / NG 判定）／+NG 警示／顯示器反轉／符號反轉／密碼保護／日期與時間設定 內建 1,000 筆資料記憶體／第一、第二峰值檢測／力量峰值時的位移檢測／於指定力量下的位移歸零 |
|
| 輸出功能 | USB（2.0、3.0）／RS232C／2 VDC 類比輸出（D/A）／比較器三階段判定（-NG／OK／+NG） 超載警報／副比較器二階段（最大／最小值判定輸出）／USB 資料儲存／位移量檢測 |
|
| 外部觸發開關 | 開機／關機／發送並保留／歸零／峰值或即時值的切換 | |
| 使用電源 | 內藏鎳氫式電池、USB 供電 ( 電腦、行動式電池、AC 變壓器 ) | |
| 環境條件 | 溫度 0 ～ 40℃、濕度 20 ～ 80%RH | |
| 機體重量 | 約 490 g | |

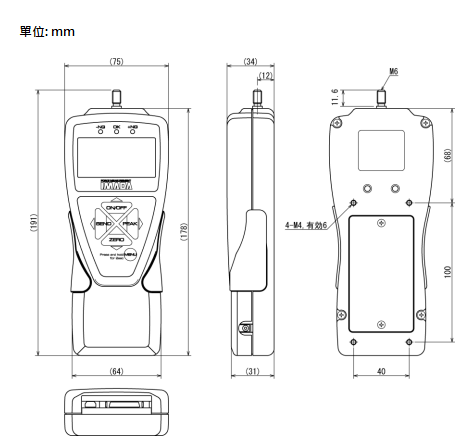

| 外觀尺寸 | 參閱外觀尺寸圖 | |

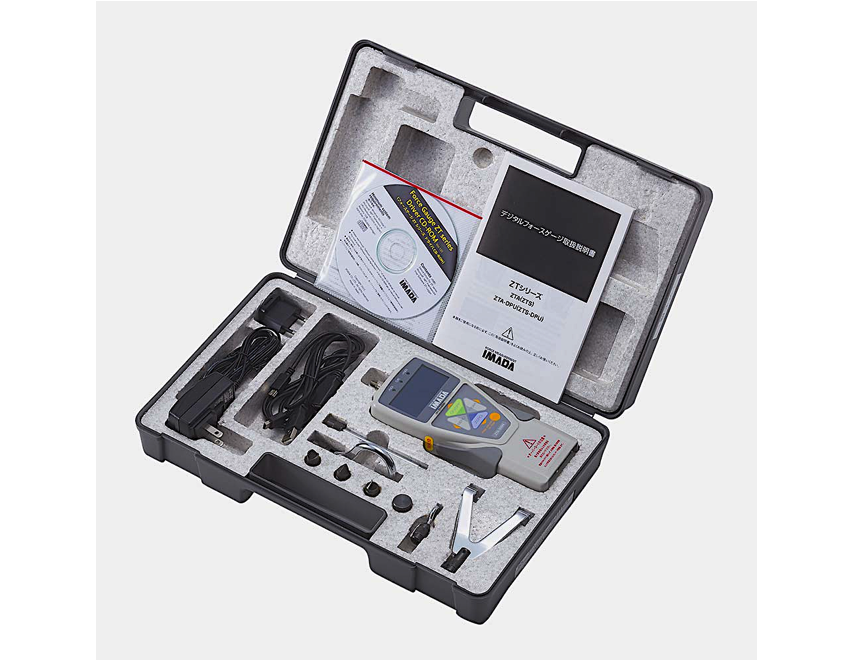

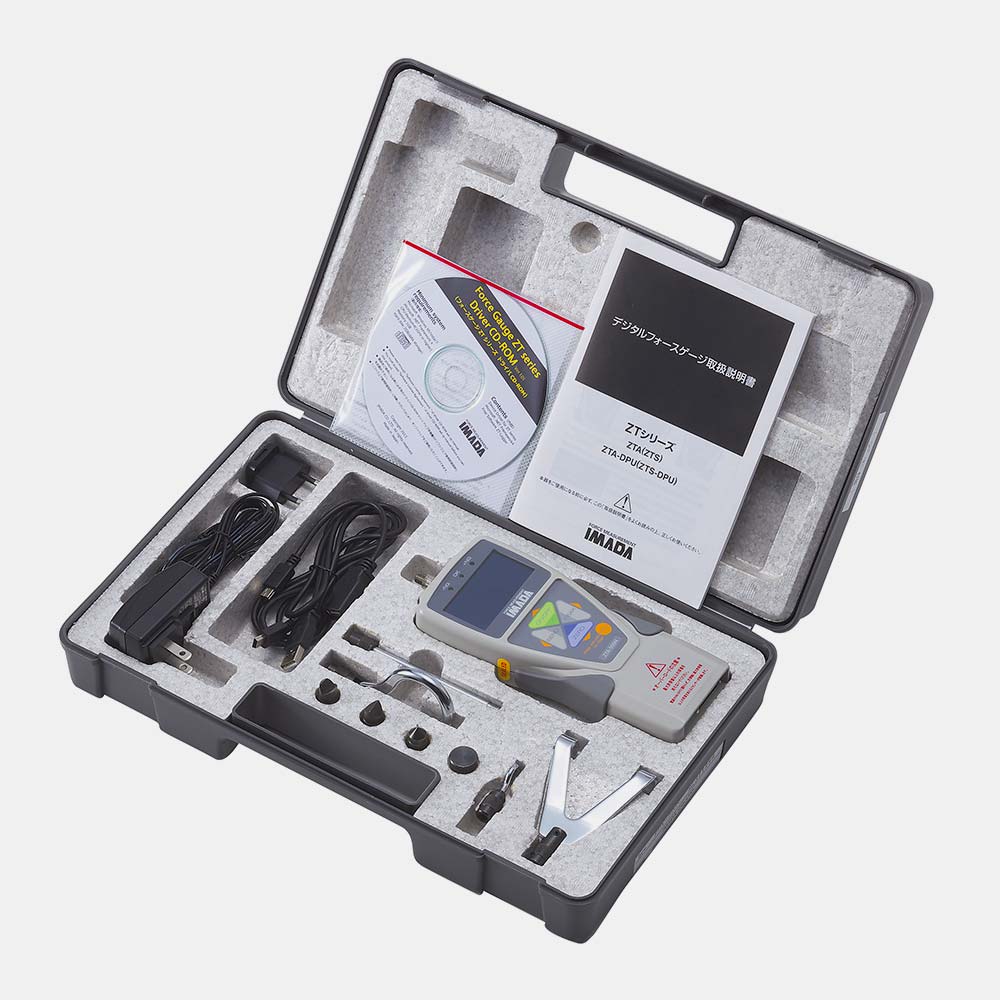

| 標準配備 | 驅動程式光碟 ( 含 Force logger / 資料讀取軟體 ) / USB 線 / AC 變壓器 / 操作說明書 附屬配件 ( 依測試容量不同有所差異 ) / 攜帶盒 / 原廠精度檢查報告 |
|
C式
| 測試容量 x 解析度 | ||||||
|---|---|---|---|---|---|---|
| 型號 | gf | kgf | N | lbf | ozf | 附屬配件 |
| ZTA-2N | 200 x 0.1 | - | 2 x 0.001 | - | 7 x 0.001 | A1 ~ A8 |
| ZTA-5N | 500 x 0.1 | - | 5 x 0.001 | - | 18 x 0.01 | |
| ZTA-20N | - | 2 x 0.001 | 20 x 0.01 | 4.4 x 0.001 | - | |
| ZTA-50N | - | 5 x 0.001 | 50 x 0.01 | 11 x 0.01 | - | |
| ZTA-100N | - | 10 x 0.01 | 100 x 0.1 | 22 x 0.01 | - | |
| ZTA-200N | - | 20 x 0.01 | 200 x 0.1 | 44 x 0.01 | - | S1 ~ S8 |
| ZTA-500N | - | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 | - | |
| ZTA-1000N | - | 100 x 0.1 | 1,000 x 1 | 220 x 0.1 | - | RS1、S2 ~ S8 |
C式表格
| 8 個配件 | |||
|---|---|---|---|

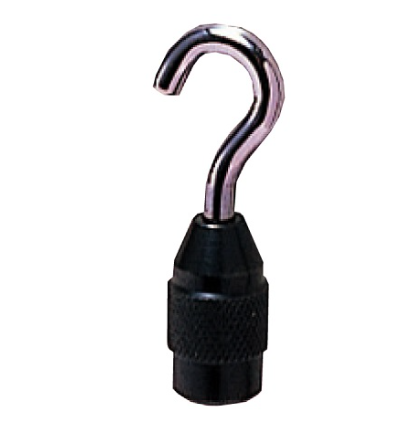

| 鈎型測頭/小型 A-1 / S-1/ SR-1※1 |

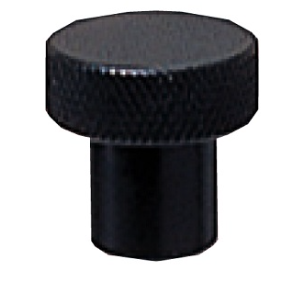

平型測頭 A-2 / S-2 |

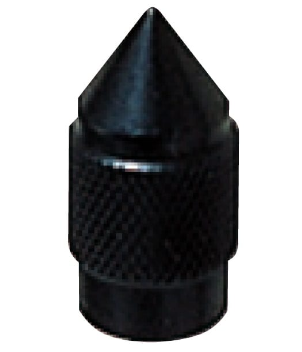

錐型測頭 A-3 / S-3 |

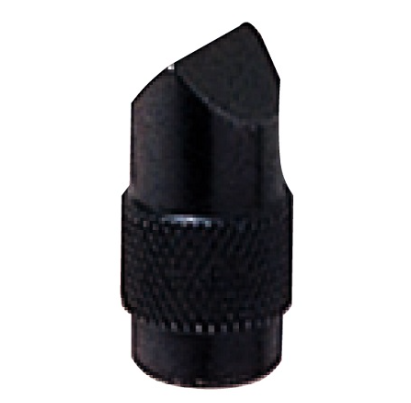

鑿型測頭 A-4 / S-4 |
 |
 |
 |
 |

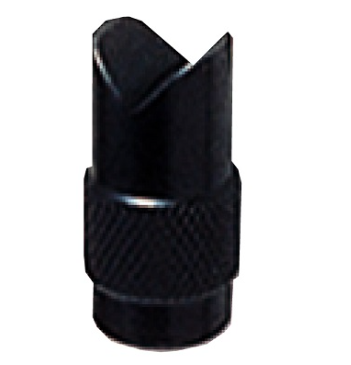

| V型槽測頭 A-5 / S-5 |

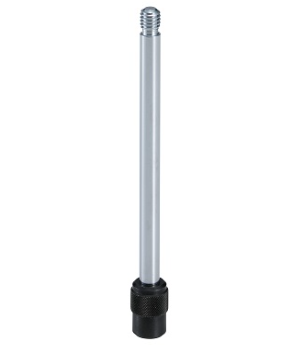

延長桿 A-6 / S-6 |

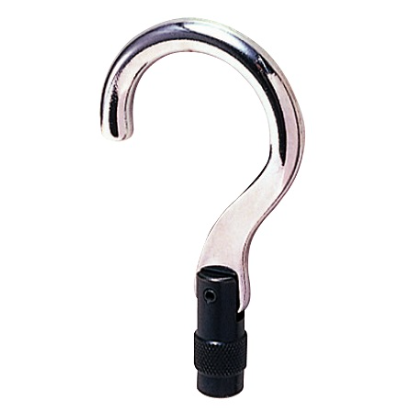

鈎型測頭/大型 A-7 / S-7 |

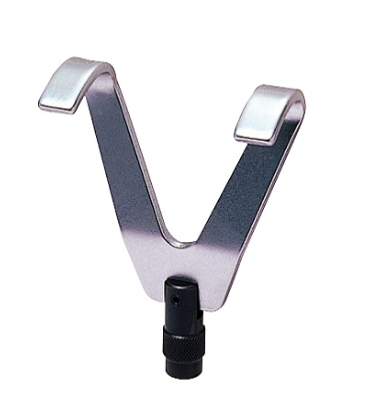

Y型測頭 A-8 / S-8 |
 |
 |
 |
 |
C式表格

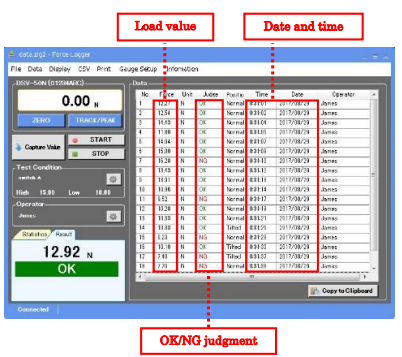

| 附屬軟體 / Force logger : 附 USB 訊號線，將測試力量數據傳輸至電腦進行紀錄與分析。 | |
|---|---|
 |
主要特色 • 讀取計測資料值。 • 顯示採集數據的最大值、最小值、平均值等統計數據。 • 可以 CSV 的型式儲存資料。 • 10 筆/秒取樣速率。 • 推拉力計 / 測力計功能設定。 |
| 作業環境 • OS：Windows 8.1 / 10 / 11。 • 硬體：建議 CPU Pentium 4 ( 1GHz 以上 )、記憶體 2GB、硬碟 10G 以上。 • 平台：.NET Framework 4.8 以上。 • 執行環境：Internet Explorer 6.0、Windows Installer 3.0 以上或更高版本。 • USB 1.1、USB 2.0 連接埠。 |
|
C表

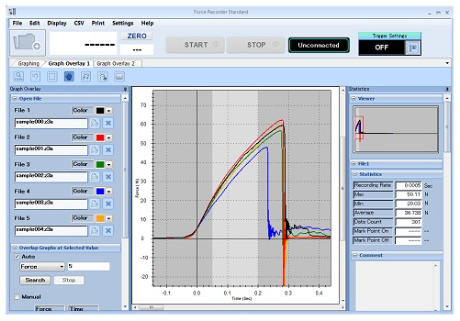

| 力量 V.S 時間 或 力量 V.S 位移 圖表製作軟體 / Force Recorder Next Professional : 專業版 | |
|---|---|
 |
簡介 • 繪製 「力量 v.s 時間」或「力量 v.s 位移」曲線圖，清楚呈現測試過程。 此外，測試結果可進行圖形堆疊與比較，實現視覺化彙整與分析，有效提升測試效率與結果判讀性。 |

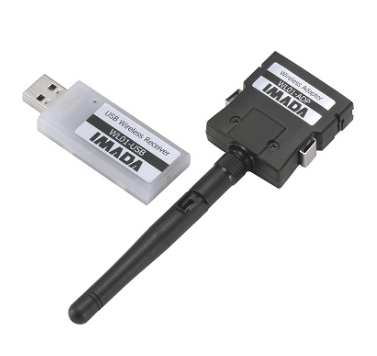

| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTA-2N | 數位式推拉力計 : 200 gf x 0.1 gf / 2 N x 0.001 N / 7 lbf x 0.001 lbf |
| ZTA-5N | 數位式推拉力計 : 500 gf x 0.1 gf / 5 N x 0.001 N / 18 lbf x 0.001 lbf |
| ZTA-20N | 數位式推拉力計 : 2 kgf x 0.001 kgf / 20 N x 0.01 N / 4.4 lbf x 0.001 lbf |
| ZTA-50N | 數位式推拉力計 : 5 kgf x 0.001 kgf / 50 N x 0.01 N / 11 lbf x 0.01 lbf |
| ZTA-100N | 數位式推拉力計 : 10 kgf x 0.01 kgf / 100 N x 0.1 N / 22 lbf x 0.01 lbf |
| ZTA-200N | 數位式推拉力計 : 20 kgf x 0.01 kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| ZTA-500N | 數位式推拉力計 : 50 kgf x 0.01 kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| ZTA-1000N | 數位式推拉力計 : 100 kgf x 0.1 kgf / 1,000 N x 0.1 N / 220 lbf x 0.1 lbf |
