EMX 系列為 IMADA 高階型電動測試台，結合高精度控制與穩定結構，
可對應多樣化的測試條件與材料樣品。適合各類拉伸、壓縮、剝離、破裂與抗彎強度測試，
廣泛用於電子零件、橡膠、塑膠、金屬與包裝材料等領域。
■ 符合人體工程學的傾斜式操控面板。
■ 以穩定的測試速度 ( 0.5 ~ 600 mm/min ) 施加拉力和推力，滿足各種拉伸和壓縮測試需求。
■ 可設置移動距離 ( 0.1 mm 增量 )，並具備五組測試參數的數位編輯與儲存功能。
■ 可根據設定的負載值自動切換移動速度與測量速率。
■ 提供手動、微動、迴圈三種測試模式，對應不同測試環境。
■ 可設定循環次數以執行耐久性測試，支援長時間操作。
■ 內建計時器功能，可執行指定負載保持的拉力與壓力測試。
■ 可與 IMADA ZTA / ZTS 系列數位式測力計搭配使用，並支援多種治具安裝，靈活對應各種樣品形狀與測試條件。
■ 搭配 Force Recorder Next Standard / 標準版軟體，可根據觸發條件自動啟動與停止記錄，提升測試效率。
■ 底座可安裝多樣夾具與固定裝置，滿足不同樣品需求。
■ 支援選購支柱延長型機種，適用於大型樣品的力量強度測試。
 |

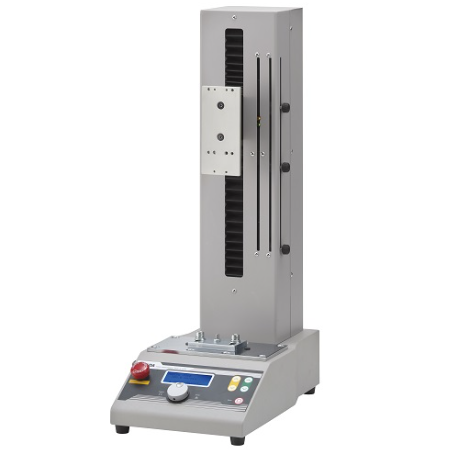

1. IMADA EMX 系列 拉力測試機/壓力試驗機，可設置移動距離 ( 0.1 mm 增量 ) 及儲存五組測試參數的數位編輯功能。 |
 |

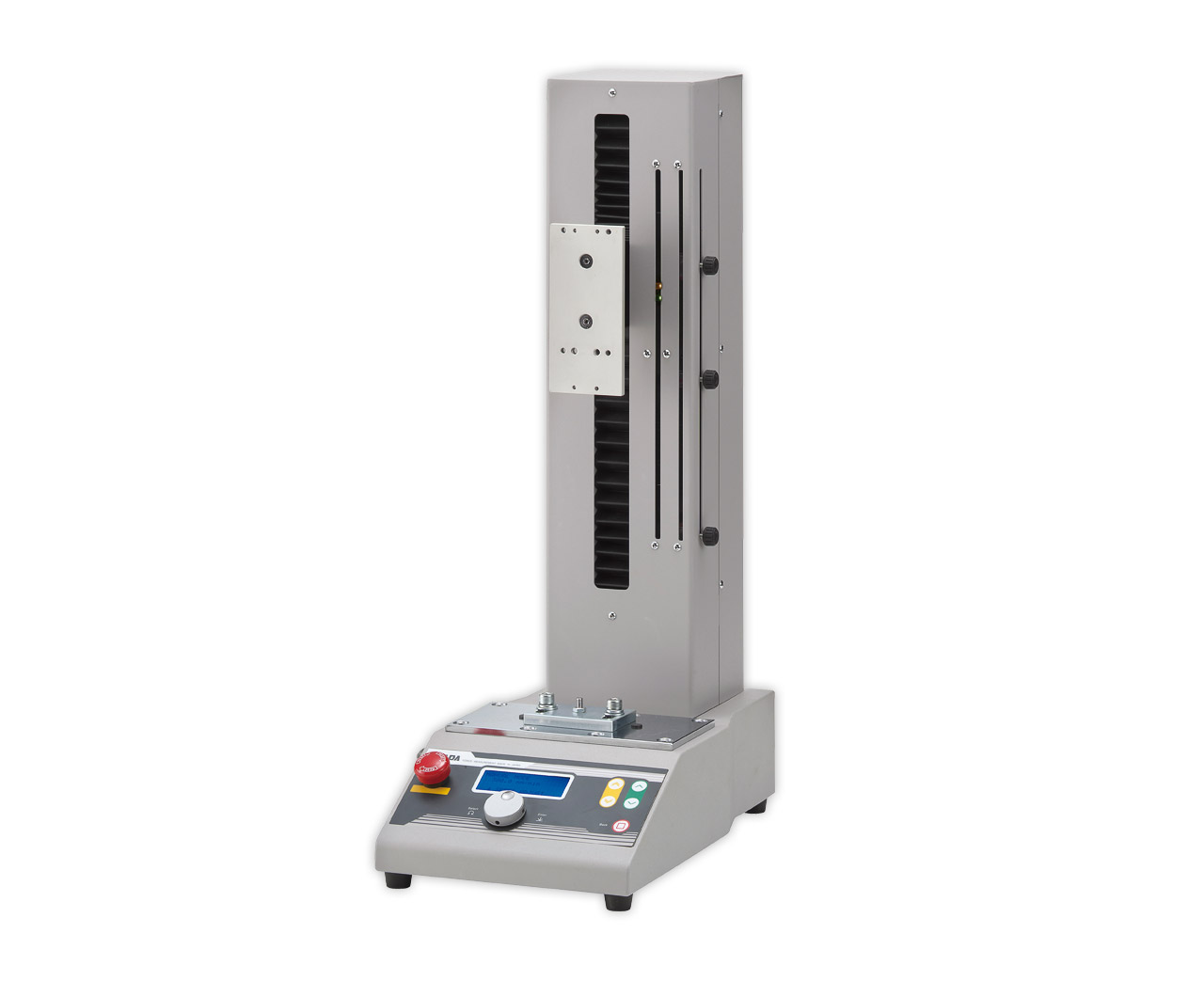

2. IMADA EMX 系列 單柱型材料強度試驗機，以穩定的測試速度 ( 0.5 ~ 600 mm/min ) 施加拉力和推力，可滿足各種拉伸和壓縮測試需求，同時幫助您建構一套多元化的力量強度測試系統。 |
 |

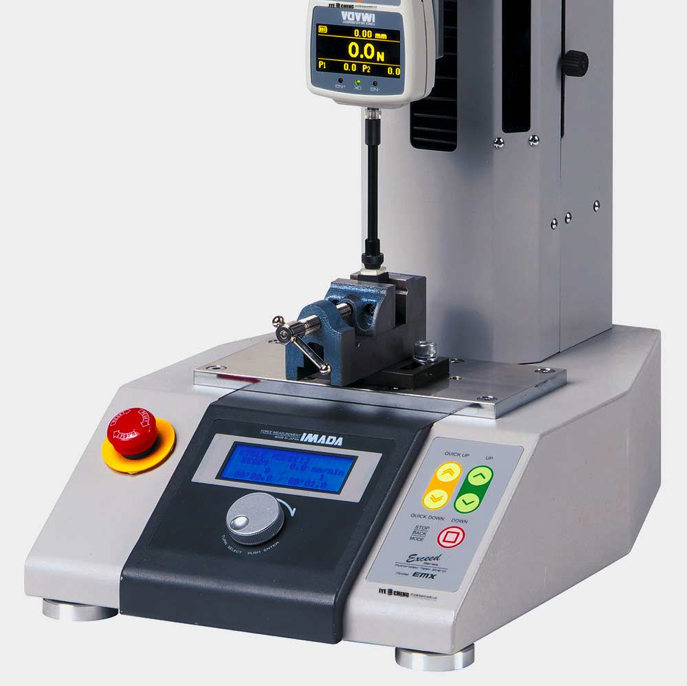

3. IMADA EMX 系列 單柱型材料強度試驗機，機台的底座處可安裝多種夾具及固定裝置，執行拉伸、壓縮、剝離、破裂及抗彎強度類的測試應用。 |
 |

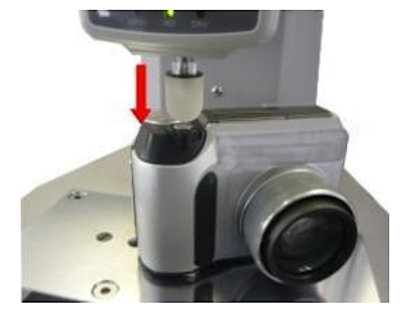

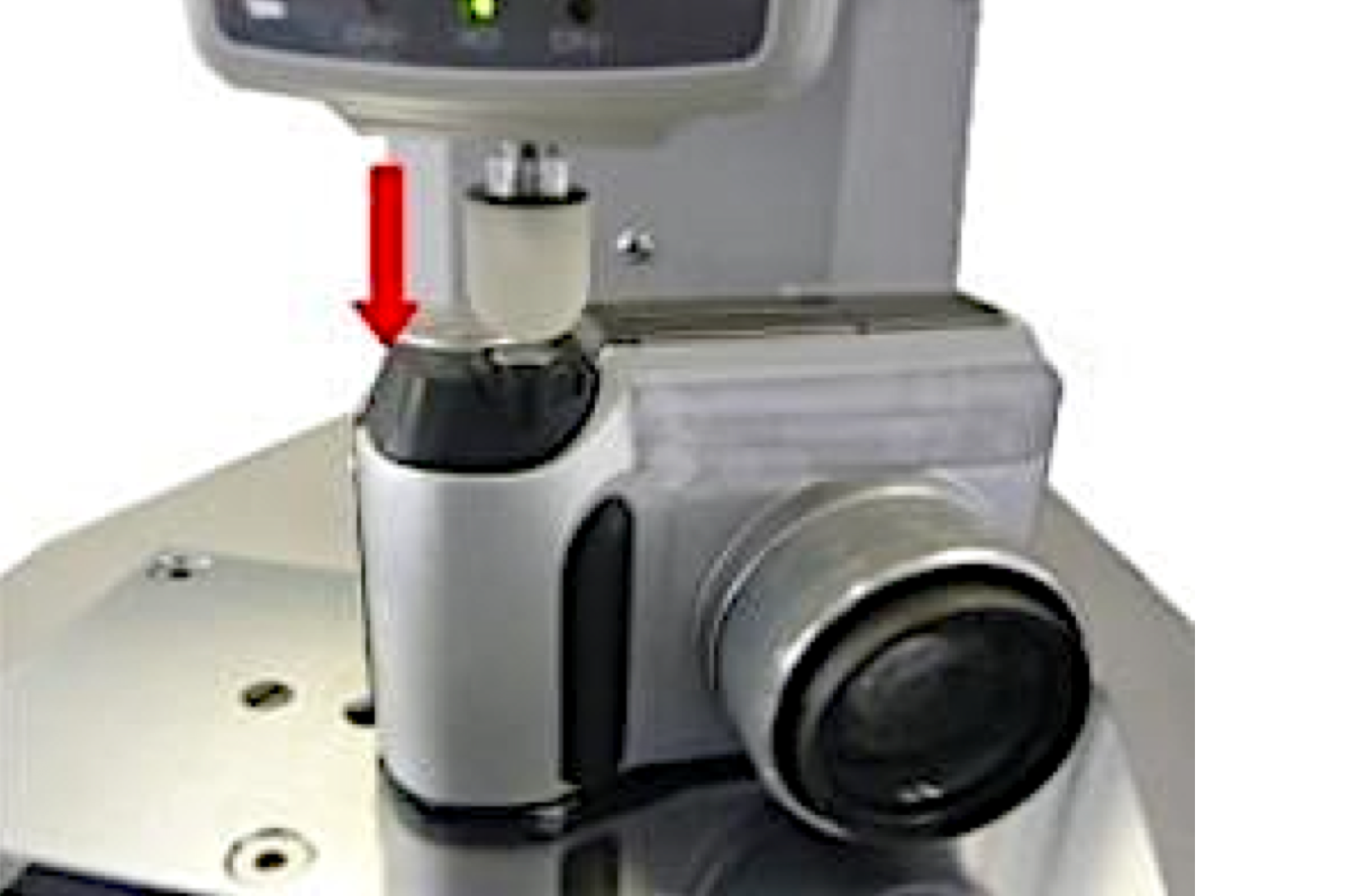

4. IMADA EMX 系列拉力/壓力測試機，可執行相機快門類的開關和按鍵的觸動力測試。 |
 |

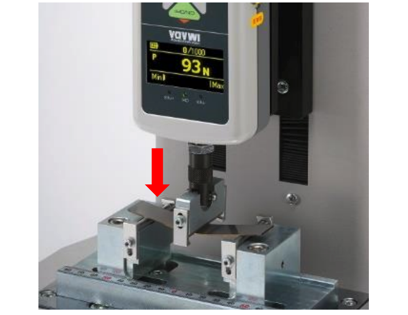

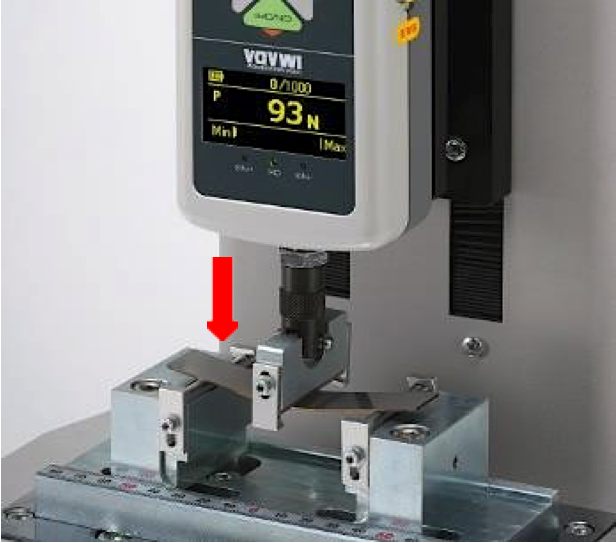

5. IMADA EMX 系列單柱型材料強度試驗機，可設置移動距離 ( 0.1 mm 增量 ) 及以設定的負載值自動切換移動速度和測量速率，其功能特性適用於金屬、玻璃、樹脂、陶瓷等平面和圓棒樣品的三點抗彎、撓曲強度測試。 |
 |

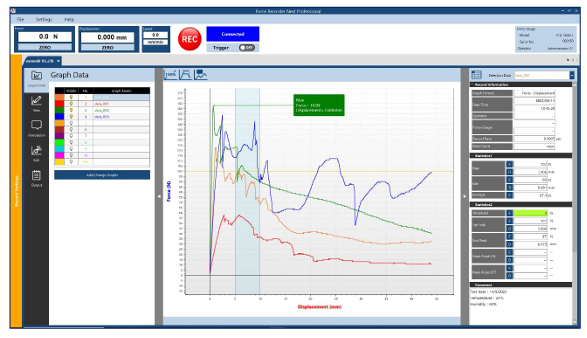

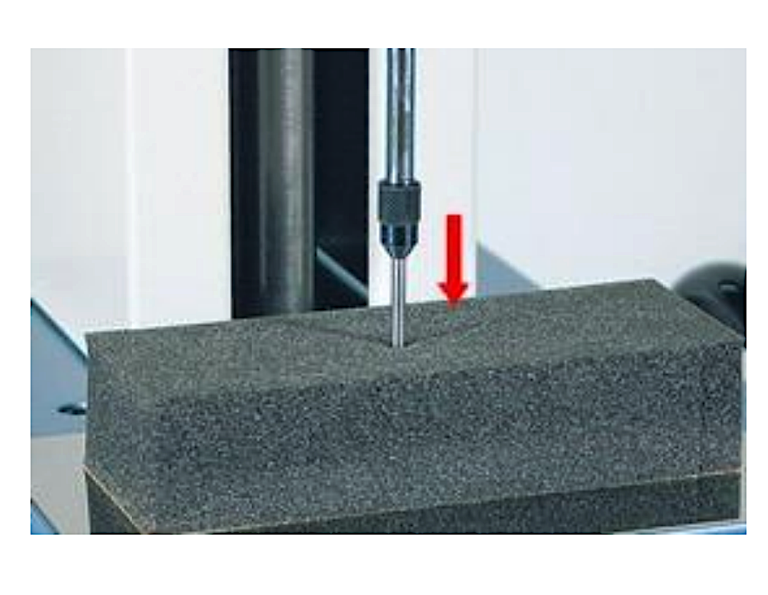

6. IMADA EMX 系列材料強度試驗機，以位移變化量為基準並確認負載值的功能，最適合用於觸感測試及材料變形特性的評估。 |
C式表格
提供 0.5 ～ 600 mm/min 的寬速度範圍，支援程式化速度控制與位移設定 。
並可從樣品接觸點開始精確施力，確保測試重現性與高穩定性。
系列機種配備緊急停止按鈕、過載防護與負載控制機能，確保測試過程的安全性與穩定性。並可設定過載閾值以保護測力計與工件。
| 型號 | EMX-500N | EMX-1000N |
|---|---|---|
| 測試容量 | 50 kgf / 500 N / 110 lbf | 100 kgf / 1,000 N / 220 lbf |
| 測試速度 | 範圍 : 0.5 ~ 600 mm/min 0.5 ~ 20 mm/min : 增量 0.5 mm/min 20 ~ 100 mm/min : 增量 5 mm/min 100 ~ 600 mm/min : 增量 10 mm/min |
|
| 最大測試高度 | 約 235 mm | 約 320 mm |
| 彎曲鋼性 | ＜ 0.25 mm | |
| 行程極限裝置 | 通過上、下定位旋鈕進行控制 或 透過操控面板設置移動距離 ( 0.1mm 增量 ) | |
| 測試模式 | 手動 / 微動 / 循環模式 | |
| 功能 | 迴圈數（重複測試的次數 )：最多 65,535 次 計時器（負載保持 )：最長 99 分鐘 59.9 秒 / 0.1 秒增量 數位式設定位移極限（移動量）：0.1 mm 增量 量測參數儲存功能：最多 5 組 |
|
| 作動控制 | 緊急停止、負載控制、過載防護（選購 ZTS / ZTA 系列測力計及專屬電纜，不能保證完全防止過載） | |
| 操作環境 | 0 ~ +40°C、35％ ~ 70％ RH（無凝結情況下） | |
| 使用電源 | AC 100 ~ 240 V，50/60Hz | |
| 重量 | 約 19 kg | 約 24 kg |
| 外觀尺寸 | 參閱外觀尺寸圖 | |
| 標準配件 | 操作手冊、電源線、備用保險絲、工具、治具安裝轉接器 | |
| 選購功能 | -L : 行程延長 300 mm | |
| 適用的機型 | 指針式/機械式 : FB、PS、PSM 系列 數位式/電子式 : DST、DSV、ZTS、ZTA 系列 ( 1,000N 以下機型 ) |
|
C式表格

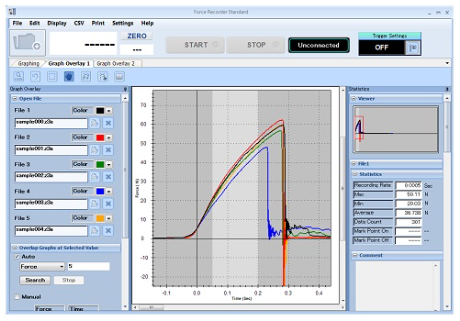

可與 IMADA ZTA / ZTS 系列數位測力計連線使用，透過 Force Recorder Next 軟體進行圖形記錄、峰值分析與資料堆疊比較，提高測試分析效率。
| 力量 V.S 時間 圖表製作軟體 / Force Recorder Next Standard : 標準版 | |
|---|---|
 |
簡介 測試結果可進行圖形堆疊與比較功能，進行視覺化彙整與分析，有效提升測試效率與結果判讀性。 |
左圖右文表格
 |

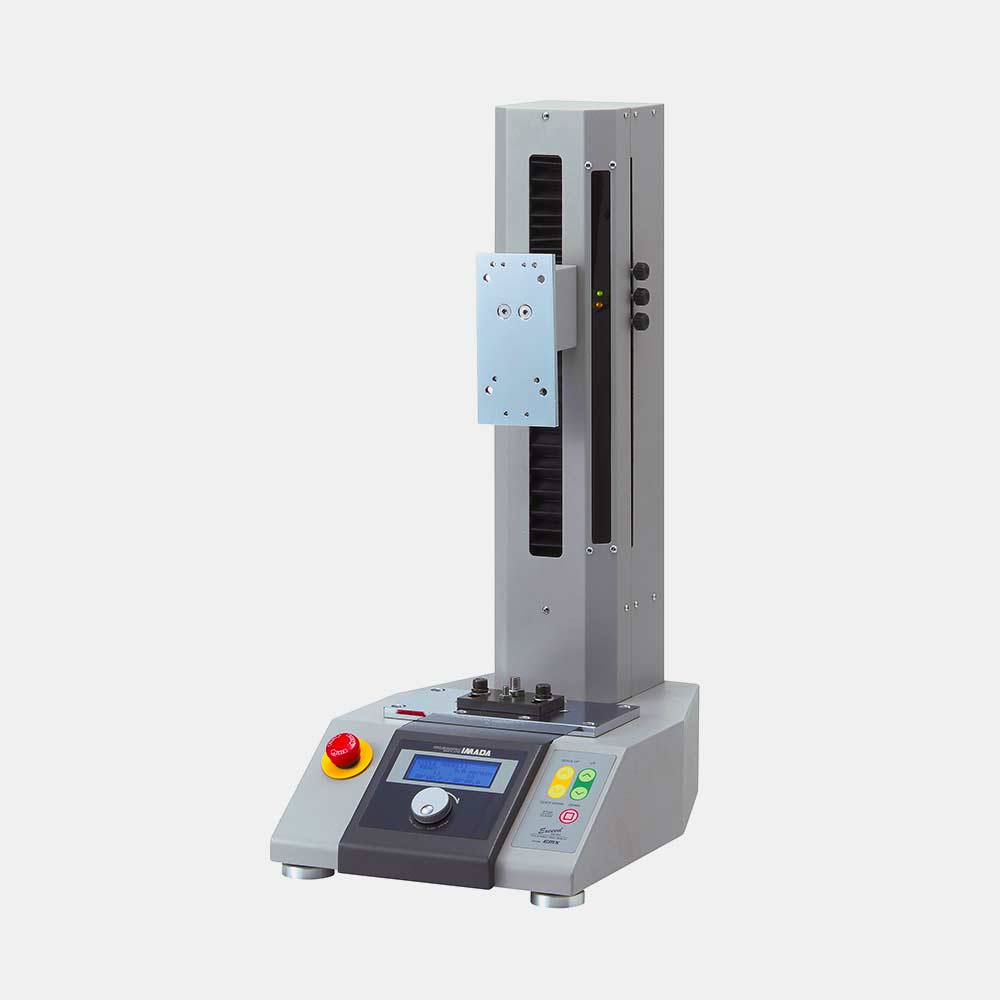

1. EMX-500N 型拉力/壓力測試機 |
 |

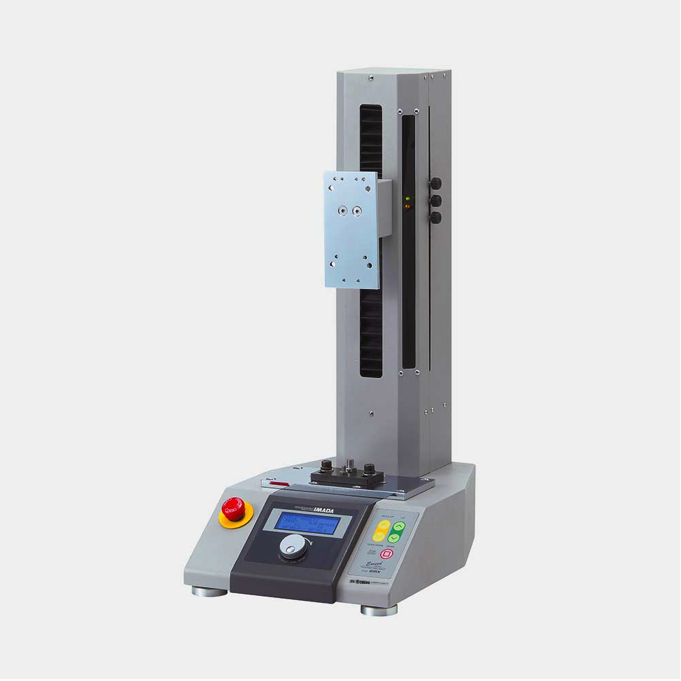

2. EMX-1000N 型拉力/壓力測試機 |
C式表格

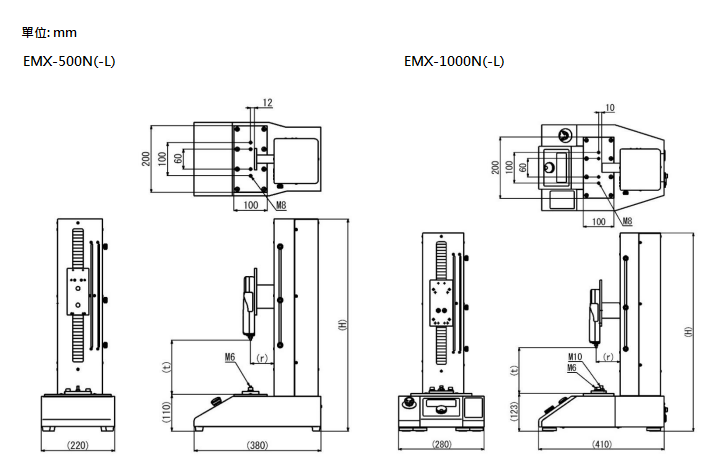

| 型號 | EMX-500N | EMX-500N-L | EMX-1000N | EMX-1000N-L | |
|---|---|---|---|---|---|
| H | 637 | 937 | 648 | 948 | |
| r | 安裝 DST/DSV/ZTS/ZTA 等型式測力計 ( 2 ~1,000 N ) | 70 | 78 | ||
| t | 安裝 DST/DSV 等型式測力計 ( 2 ~ 1,000 N ) | 300 | 600 | 325 | 625 |
| 安裝 ZTS/ZTA 等型式測力計 ( 2 ~ 1,000 N ) | 295 | 595 | 320 | 620 | |
購資訊
| 型號 | 描述 |
|---|---|
| EMX-500N | 電動型拉壓力測試機 : 測試範圍 50 kgf / 500 N / 110 lbf 、測試高度 : 295 mm |
| EMX-500N-L | 電動型拉壓力測試機 : 測試範圍 50 kgf / 500 N / 110 lbf 、測試高度 : 595 mm |
| EMX-1000N | 電動型拉壓力測試機 : 測試範圍 100 kgf / 1,000 N / 220 lbf 、測試高度 : 320 mm |
| EMX-1000N-L | 電動型拉壓力測試機 : 測試範圍 100 kgf / 1,000 N / 220 lbf 、測試高度 : 620 mm |
