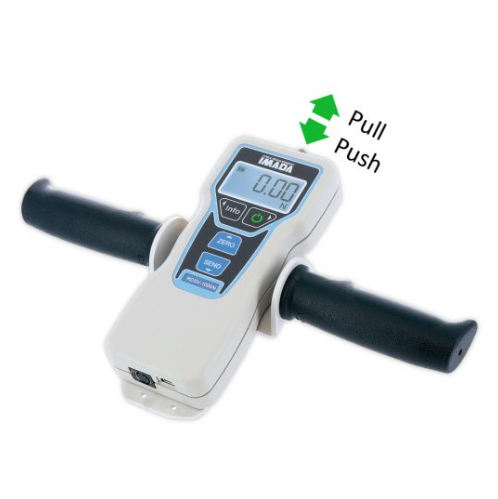

■ 單一機型可同時量測 拉伸力 / 壓縮力。
■ 1,000 筆資料儲存容量。
■ 連續峰值量測模式可執行重複性的拉拔力測試。
■ 拉力 / 推力峰值保留功能。
■ 附贈 Force Logger / 資料讀取軟體，進行數據管理。
■ 定期校驗時間提示功能。
 |

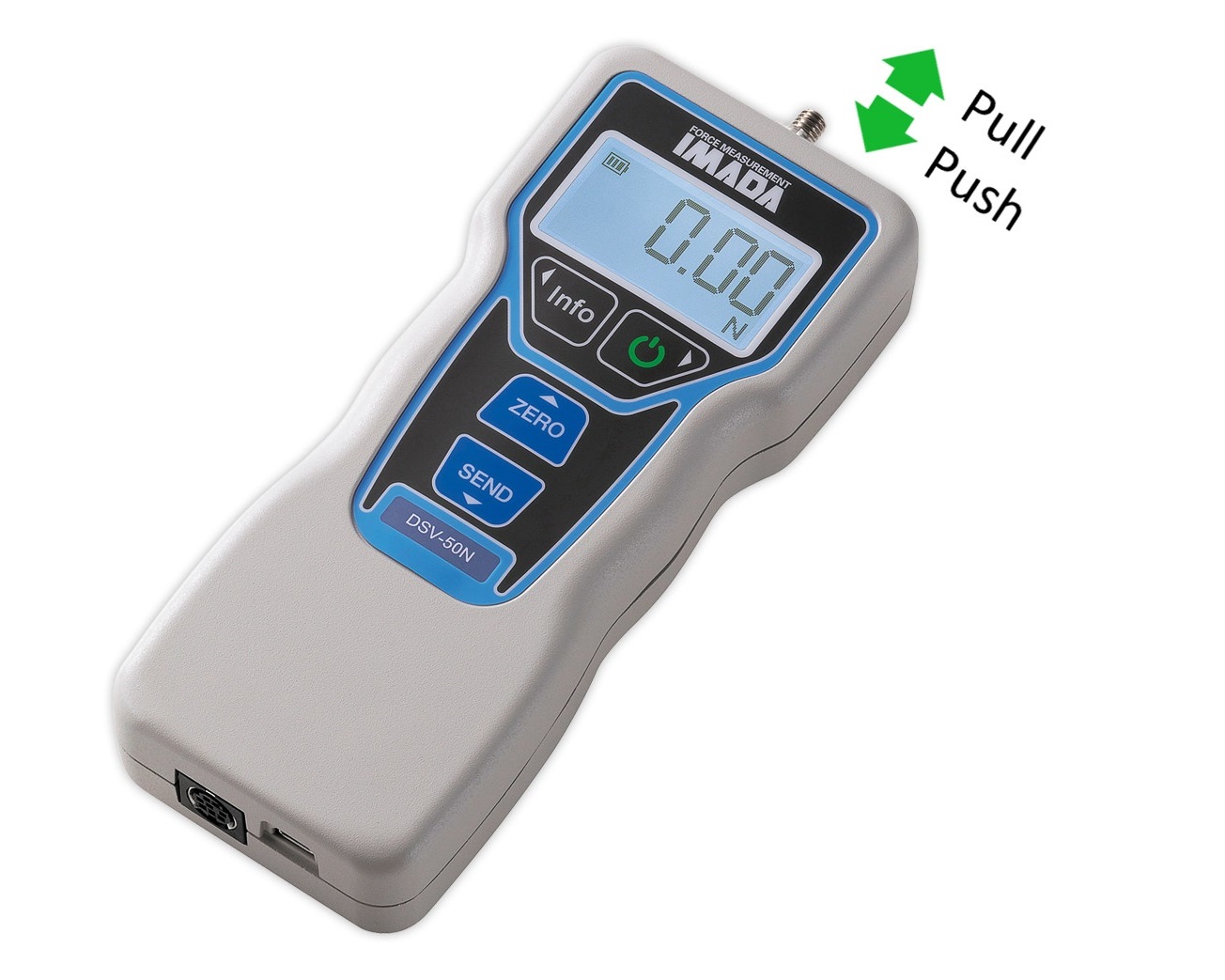

1. DSV數位式推拉力計 : 輕量化設計及堅固的壓鑄式鋁製外殼機構件適用於任何環境。 |
 |
2. DSV電子式測力計 : 附贈 Force Logger / 資料讀取軟體，可透過USB連接至PC進行數據管理。 |
 |

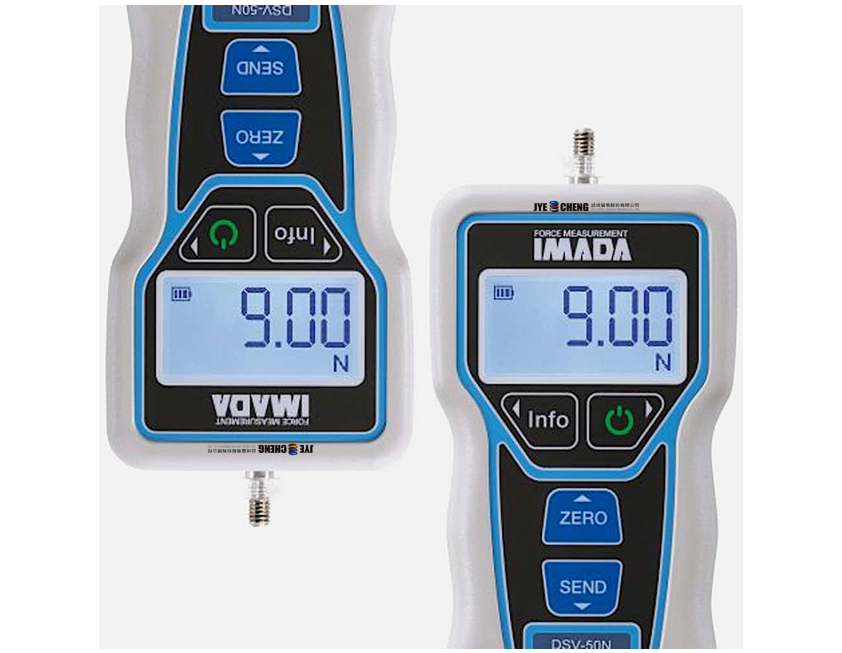

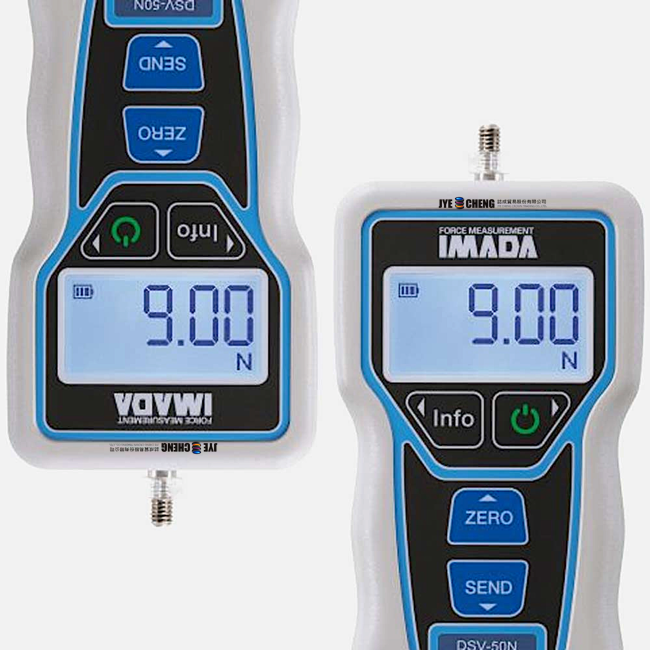

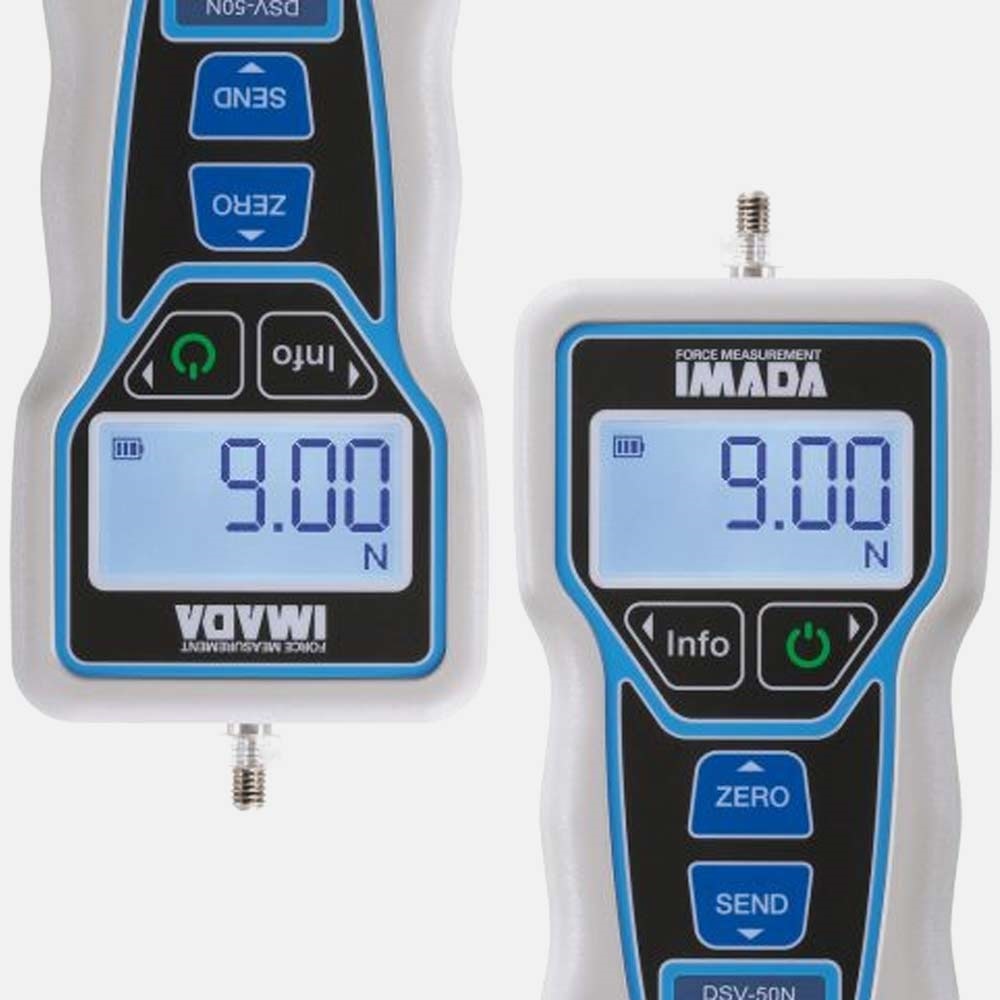

3. DSV數位式推拉力計 : 可依據測試需求變更顯示器的方向別。 |
 |

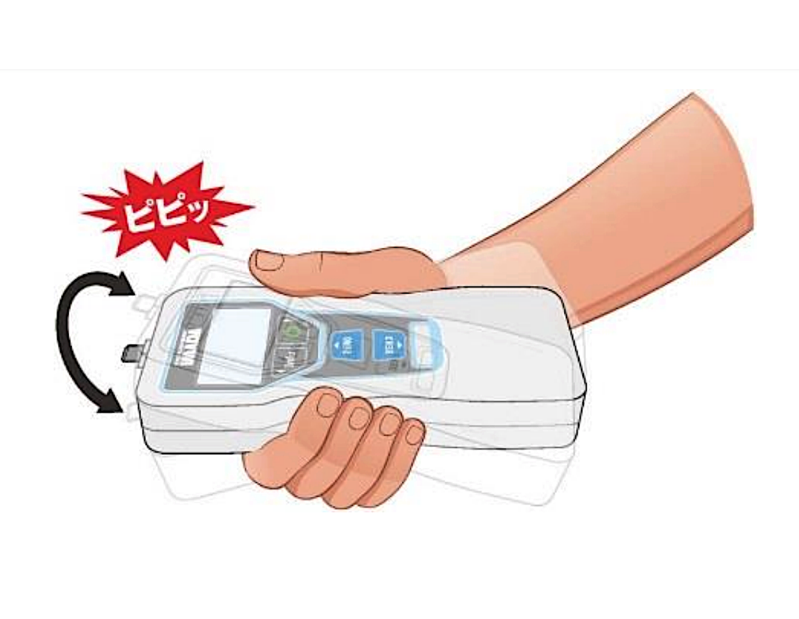

4. DSV系列數位式推拉力計的嶄新功能，提示使用者保持手持測定角度使姿勢條件均一化 : 1. 可檢知姿勢的變化發出警報。 2. 可將姿勢變化的異常訊息載入結果值的資料庫。 |
 |

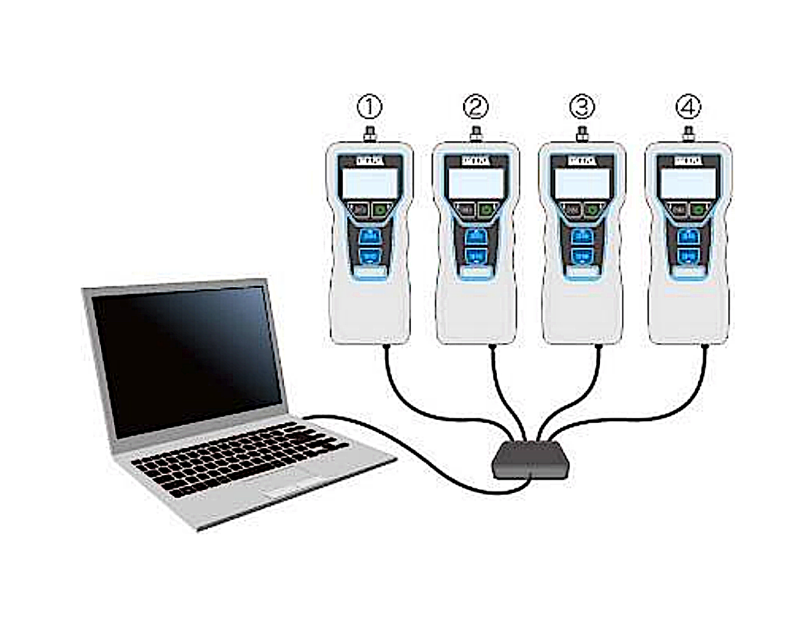

5. 針對數量眾多的材料測試需求，選購專屬軟體可同時管理數台DSV數位式推拉力計 : 1. 最多可同時連接4台。 2. 可記錄檢查資料、日期及執行合格與否判定。 ※ 需搭配選購的軟體。 |
 |

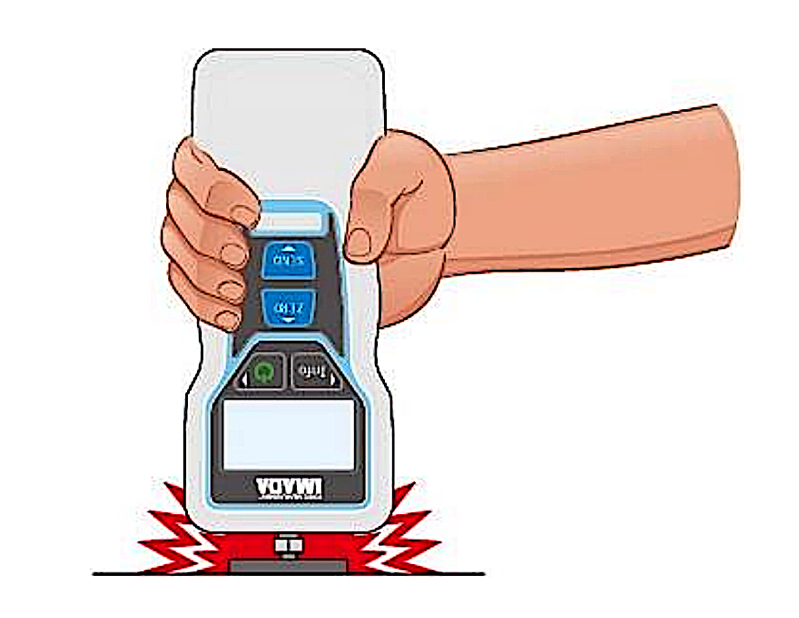

6. 可預防低負載型推拉力計於操作過程中的作用力過載 : DSV 系列數位式推拉力計內建機械式限位器防止過載所造成的故障。 ※ 僅限測試容量 50N 以下的機型。 |
 |

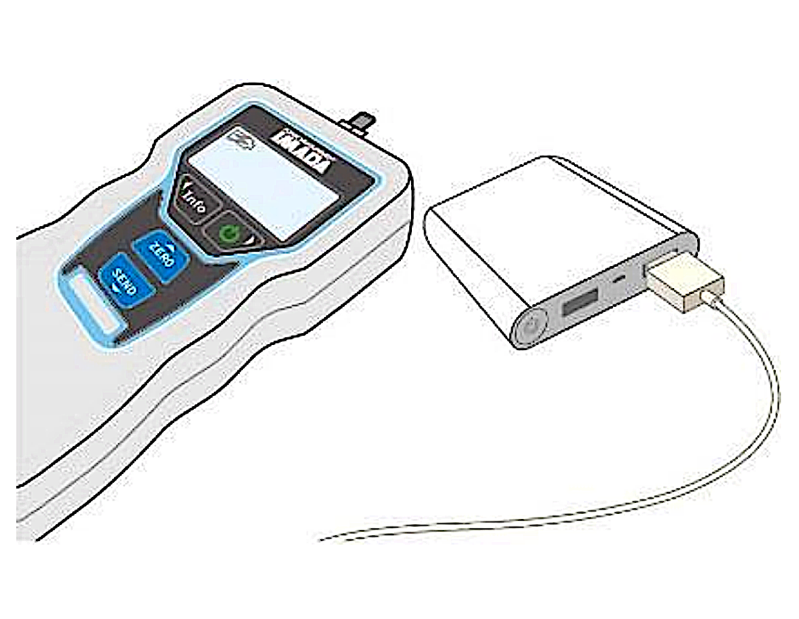

7. DSV 系列數位式推拉力計，可使用電腦及行動式電池進行充電。 |
A 式表格
| 系列 | DSV | |
| 精準度 | ± ( 0.2% F.S ± 1 digit ) | |
| 量測單位 | N ( mN / KN )、Kgf ( gf )、lbf ( 取決於型號 ) | |
| LCD顯示器 | 4位數 | |
| 取樣速率 | 1,000次 / 1秒 | |
| 操作時間 | 約 30小時 / 背光源關閉狀態下、約 14小時 / 背光源開啟狀態下、4.5小時充滿 | |
| 過載保護 | 最大標稱值之 200% | |
| 超載警報 | 範圍 90% 以上 : 事先通知警報 範圍 110% 以上 : 超載警告( 警報/畫面顯示 ) |
|
| 顯示功能 | 峰值保持 ( 拉力或推力 ) / 上下極限值判定 ( OK判定 ) / 感度設定 ( 3段 ) / 顯示器反轉 符號反轉 / 密碼保護 / 日期時間的設定 / 計時器 / 校驗時間提示 姿勢警告警報 / 連續峰值模式 / 內部記憶 1,000 筆資料 |
|

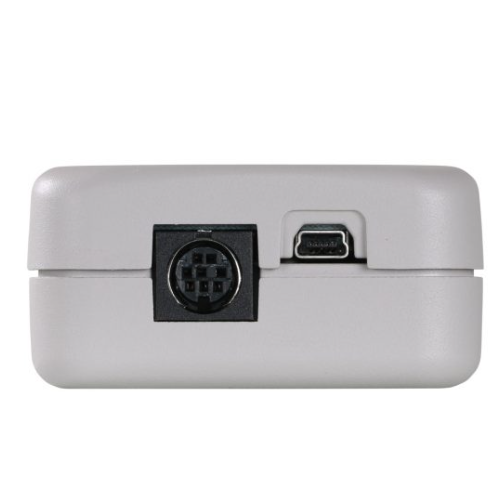

| 輸出功能 | USB / RS232C | |
| 使用電源 | 內藏鎳氫式電池、USB供電 ( 電腦、行動式電池、AC變壓器 ) | |
| 操作環境 | 溫度：0 ~ 40℃、濕度：20 ~ 80%RH | |
| 機體重量 | 約 460 g ( 測試容量不同重量有些許的差異 ) | |

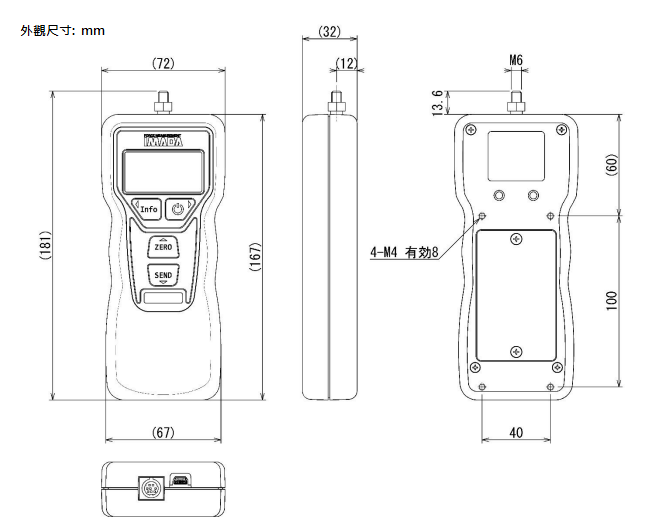

| 外觀尺寸 | 參閱外觀尺寸圖 | |

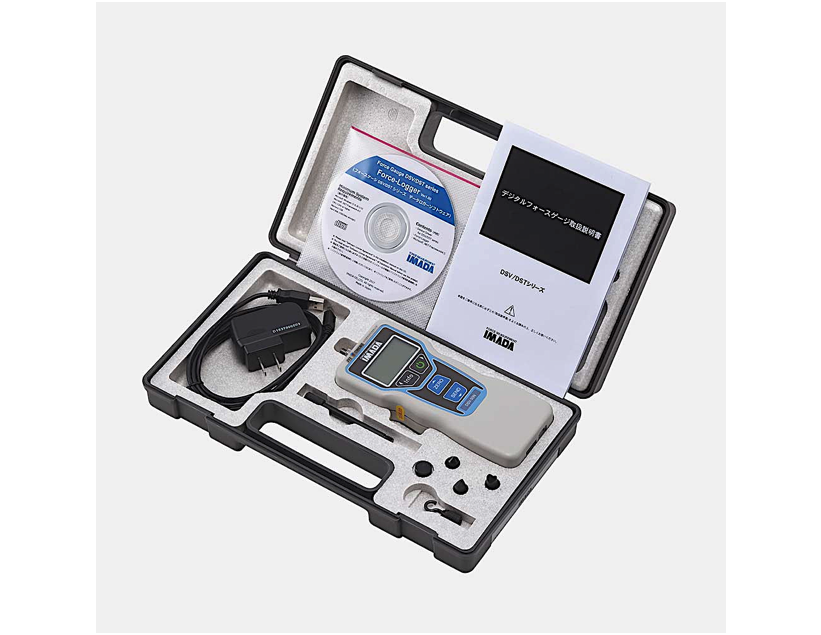

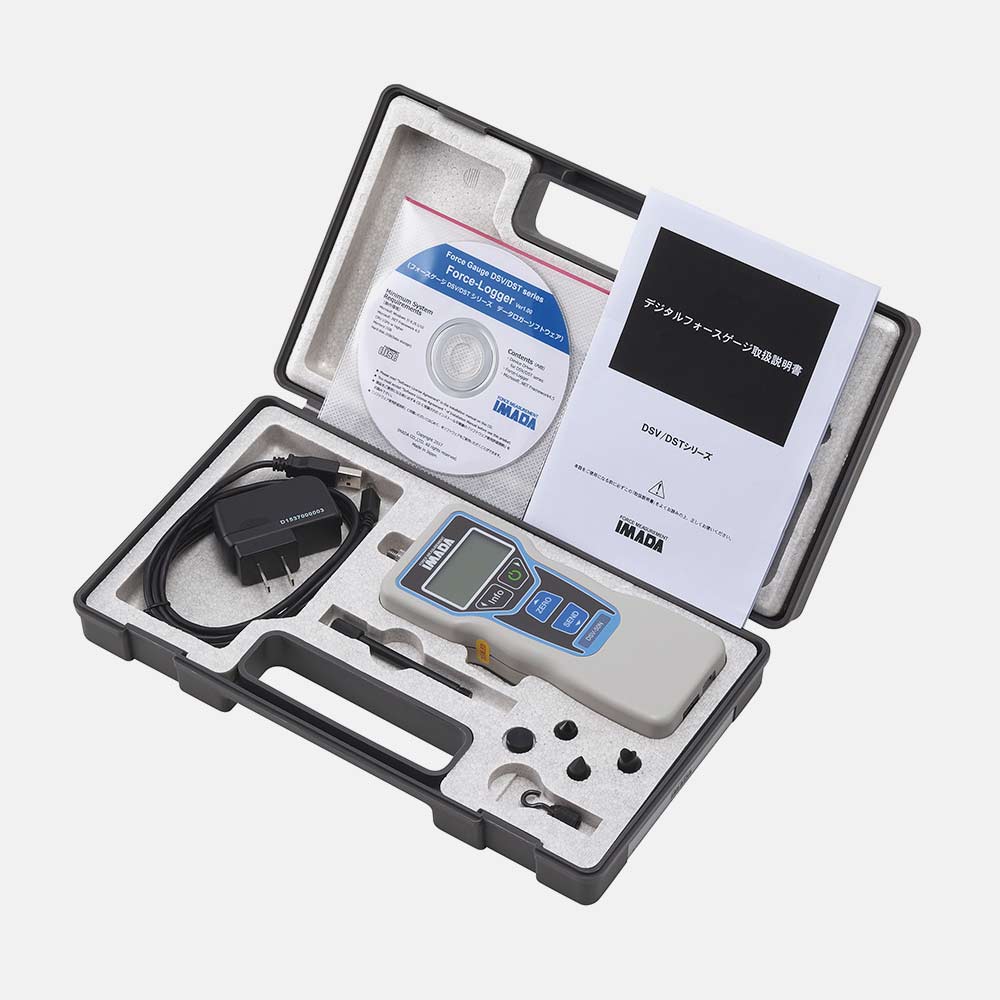

| 標準配備 | Force logger ( 資料讀取軟體 ) / USB線 / AC變壓器 / 操作說明書 附屬配件( 依測試容量不同有所差異 ) / 攜帶盒 / 原廠精度檢查報告 |
|
| 測試容量 x 解析度 | ||||||
|---|---|---|---|---|---|---|
| 型號 | gf | Kgf | KN | N | lbf | ozf |
| DSV-2N | 200 x 0.1 | - | - | 2 x 0.001 | - | 7 x 0.001 |
| DSV-5N | 500 x 0.1 | - | - | 5 x 0.001 | - | 18 x 0.01 |
| DSV-20N | - | 2 x 0.001 | - | 20 x 0.01 | 4.4 x 0.001 | - |
| DSV-50N | - | 5 x 0.001 | - | 50 x 0.01 | 11 x 0.01 | - |
| DSV-200N | - | 20 x 0.01 | - | 200 x 0.1 | 44 x 0.01 | - |
| DSV-500N | - | 50 x 0.01 | - | 500 x 0.1 | 110 x 0.1 | - |
| DSV-1000N | - | 100 x 0.1 | - | 1,000 x 1 | 220 x 0.1 | - |
C式表格
| 6個配件 | |||||
|---|---|---|---|---|---|

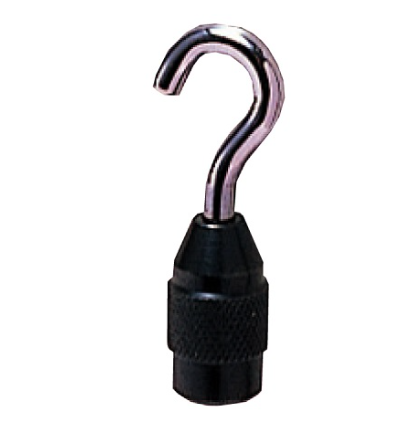

| 鈎型測頭/小型 A-1 / (S-1 ※1) |

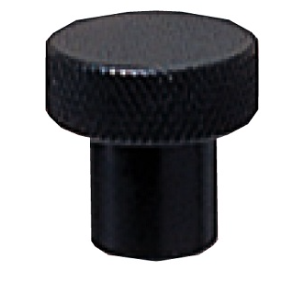

平型測頭 A-2 / S-2 |

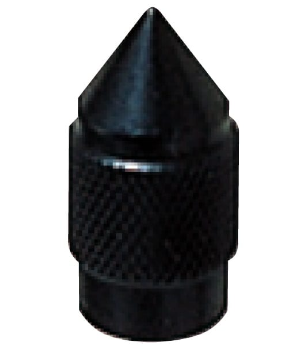

錐型測頭 A-3 / S-3 |

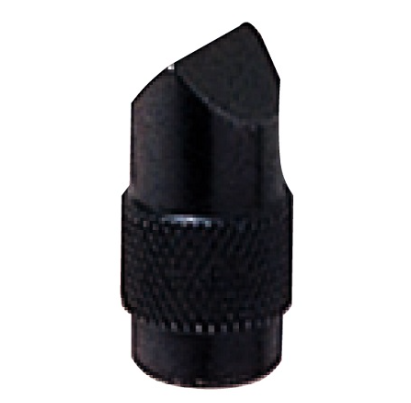

鑿型測頭 A-4 / S-4 |

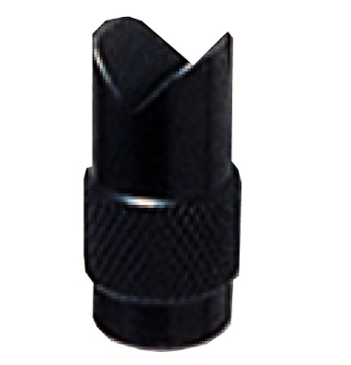

V型槽測頭 A-5 / S-5 |

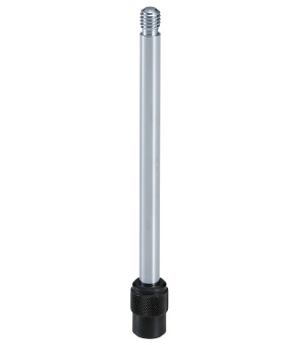

延長桿 A-6 / S-6 |
 |
 |
 |
 |
 |
 |
※ : 100N 以下範圍為 A型（鋁製），200N ~ 1,000N 範圍為 S型（鋼製）。
※1 : 1,000N 系列為 SR-1。

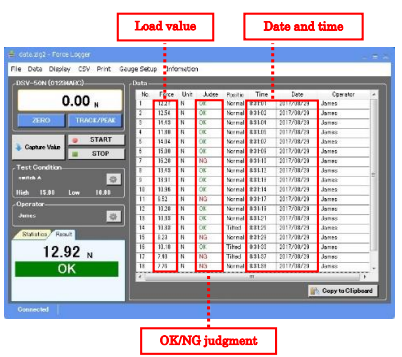

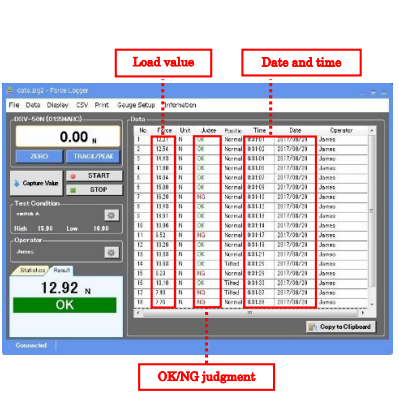

| 附屬軟體 / Force logger : 附USB訊號線，能簡單的將資料輸入電腦進行數據管理。 | |
|---|---|
 |
主要特色 • 讀取計測資料值。 • 顯示採集數據的 最大值、最小值、平均值 等統計數據。 • 可以 CSV 的型式儲存資料。 • 10筆/秒 取樣速率。 • 推拉力計 / 測力計 操作功能設定。 |
| 作業環境 • OS：Windows 8.1 / 10 / 11。 • 硬體：建議 CPU Pentium 4 ( 1GHz以上 )、記憶體 2GB、硬碟 10G 以上。 • 平台：.NET Framework 4.8 以上。 • 執行環境：Internet Explorer 6.0、Windows Installer 3.0 以上或更高版本。 • USB 1.1、USB 2.0 連接埠。 |
|
訂購資訊
| 型號 | 描述 |
|---|---|
| DSV-2N | 數位式推拉力計 : 200 gf x 0.1 gf / 2 N x 0.001 N / 7 lbf x 0.001 lbf |
| DSV-5N | 數位式推拉力計 : 500 gf x 0.1 gf / 5 N x 0.001 N / 18 lbf x 0.001 lbf |
| DSV-20N | 數位式推拉力計 : 2 Kgf x 0.001 Kgf / 20 N x 0.01 N / 4.4 lbf x 0.001 lbf |
| DSV-50N | 數位式推拉力計 : 5 Kgf x 0.001 Kgf / 50 N x 0.01 N / 11 lbf x 0.01 lbf |
| DSV-200N | 數位式推拉力計 : 20 Kgf x 0.01 Kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| DSV-500N | 數位式推拉力計 : 50 Kgf x 0.01 Kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| DSV-1000N | 數位式推拉力計 : 100 Kgf x 0.1 Kgf / 1,000 N x 0.1 N / 220 lbf x 0.1 lbf |
