IMADA 🇯🇵

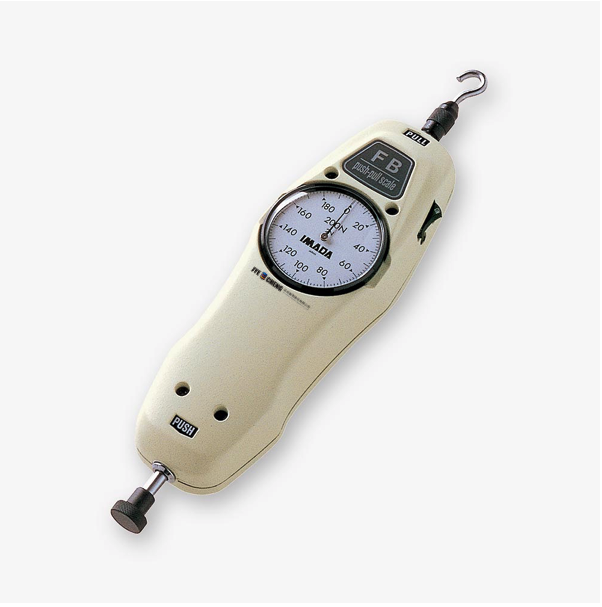

IMADA FB/FS 系列指針式推拉力計/測力計

FB / FS 系列經濟通用型指針式推拉力計/機械式測力計

量測 拉伸力 / 壓縮力

公斤 ( Kgf )牛頓 ( N )磅 ( lbf ) 三種單位可供選擇

精密的彈簧機構設計及堅固的壓鑄式鋁製外殼機構件適用於任何環境

▄ 測試範圍 : 50 Kgf / 500 N / 100 lbf

▄ 精確度 : ± 0.3%F.S 以内

▄ 刻度 : 100格

▄ 拉力 / 推力 峰值保留功能

▄ 盤面旋轉機構可進行零點調整

可手持式操作或裝置於 測試台,進行多元化的測試應用

型錄下載
加入詢問車
規格
應用範例
附屬配件
外觀尺寸
標準配件

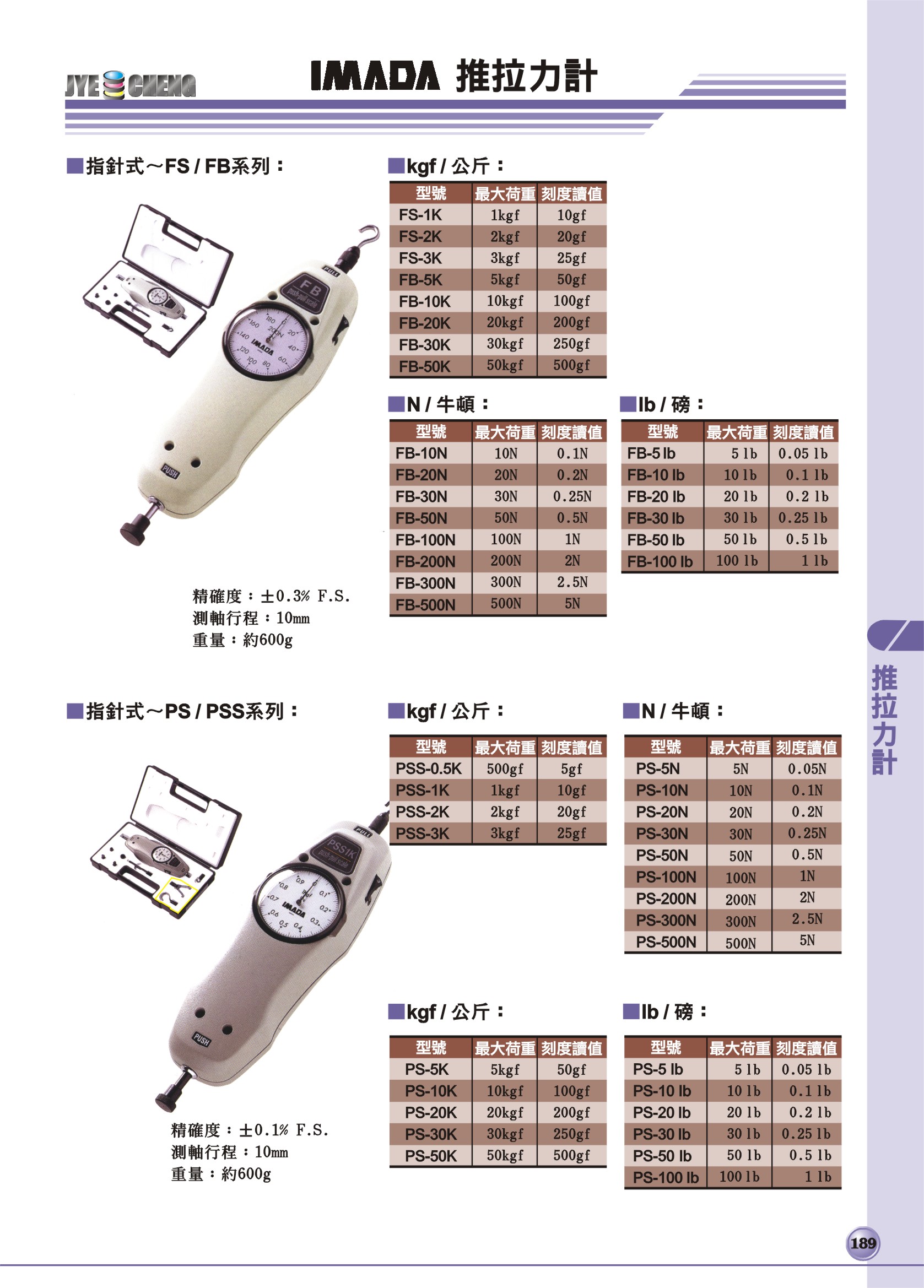

規格

A 式表格

系列 FB FS
測試行程 10 mm
刻度 ※1 100 格
精準度 ± 0.3%F.S 以内
重量 約 630 g 約 580 g
標準配備 測頭 x 6、原廠精度檢驗報告、操作說明書、收納盒
※ :  由於是彈簧式測量儀器,因此不適用於較大衝擊和連續振動的測量,例如斷裂測試。
※1 : 30N、300N、3K、30K、30lbf 等機型為 120 格。

A 式表

公斤 / Kgf 單位制
 型號 測試容量 : Kgf 解析度 : gf 計測軸螺牙 附屬配件
FS-1K 1 10 M6 A-1 ~ A-6
FS-2K 2 20
FS-3K 3 25
FB-5K 5 50
FB-10K 10 100
PB-20K 20 200 S-1 ~ S-6
PB-30K 30 250
PB-50K 50 500



牛頓 / N 國際單位制
 型號 測試容量 : N 解析度 : N 計測軸螺牙 附屬配件
FB-10N 10 0.1 M6 A-1 ~ A-6
FB-20N 20 0.2
FB-30N 30 0.25
FB-50N 50 0.5
FB-100N 100 1
FB-200N 200 2 S-1 ~ S-6
FB-300N 300 2.5
FB-500N 500 5

B式表

磅 / lbf 單位制
 型號 測試容量 : lbf 解析度 : lbf 計測軸螺牙 附屬配件
FB-5lb 5 0.05 M6 A-1 ~ A-6
FB-10lb 10 0.1
FB-20lb 20 0.2
FB-30lb 30 0.25 S-1 ~ S-6
FB-50lb 50 0.5
FB-100lb 100 1

B

應用範例

測試容量 : 50 Kgf / 500 N / 100 lbf。
拉力 / 推力 峰值保留功能。
單一機型可同時量測 拉伸力 / 壓縮力。
配件或夾治具所增加的負載可透過盤面旋轉機構進行零點調整。

指針式推拉力計/機械式測力計

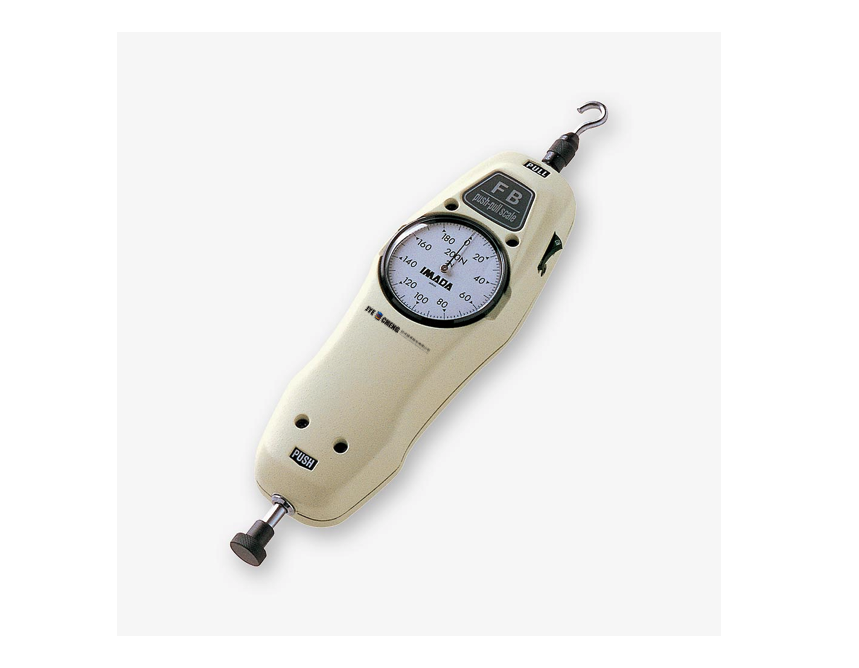

1. IMADA FB / FS 系列推拉力計 : 類比式的彈簧機構設計及堅固的壓鑄式鋁製外殼機構件適用於任何環境。

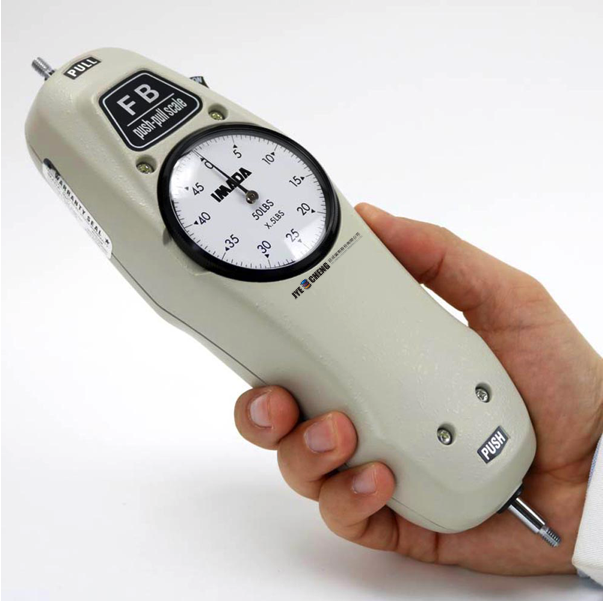

2. IMADA FB / FS 系列測力計 : 基於人體工學設計之鋁質堅固機體結構,能在生產和實驗室環境下操作。

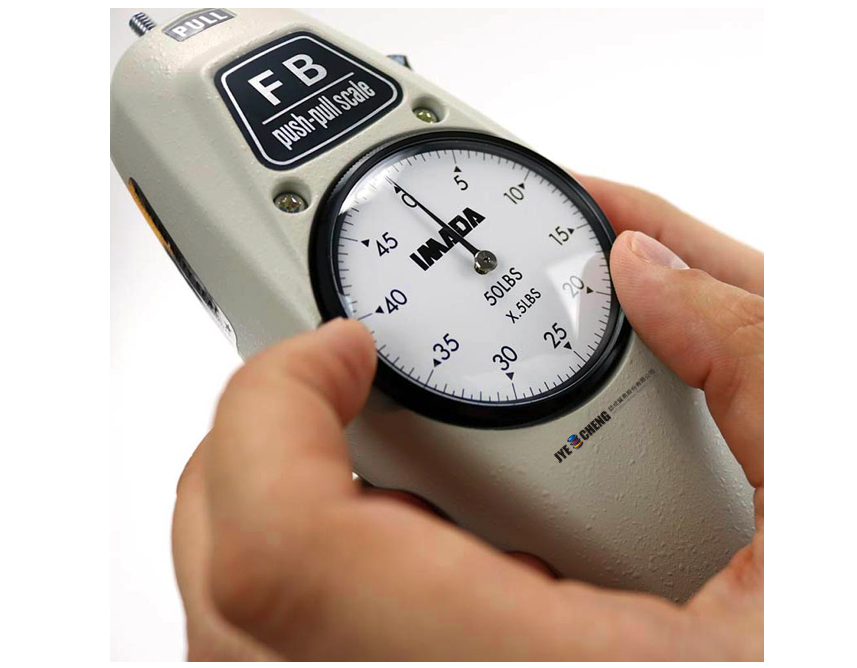

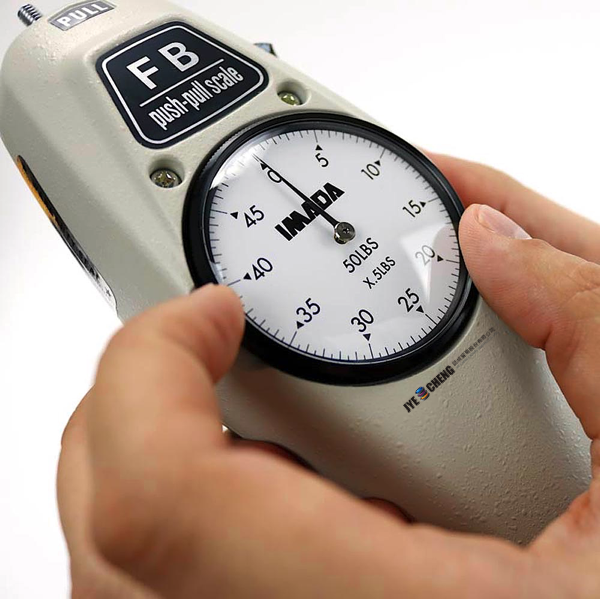

3. IMADA FB / FS 系列推拉力計 : 配件或夾治具所增加的負載可透過盤面旋轉機構進行零點調整。

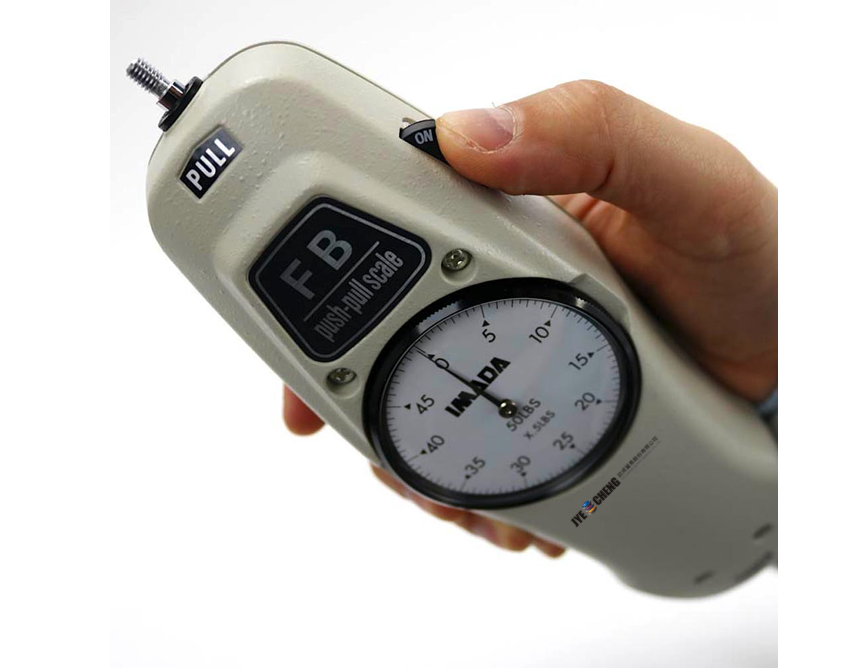

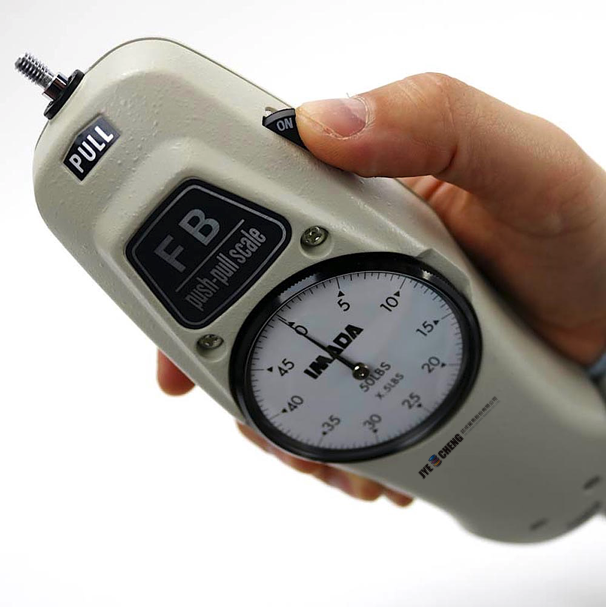

4. IMADA FB / FS 系列推拉力計 : 使用峰值開關切換鍵可於量測過程中擷取推力或拉力的最大值。

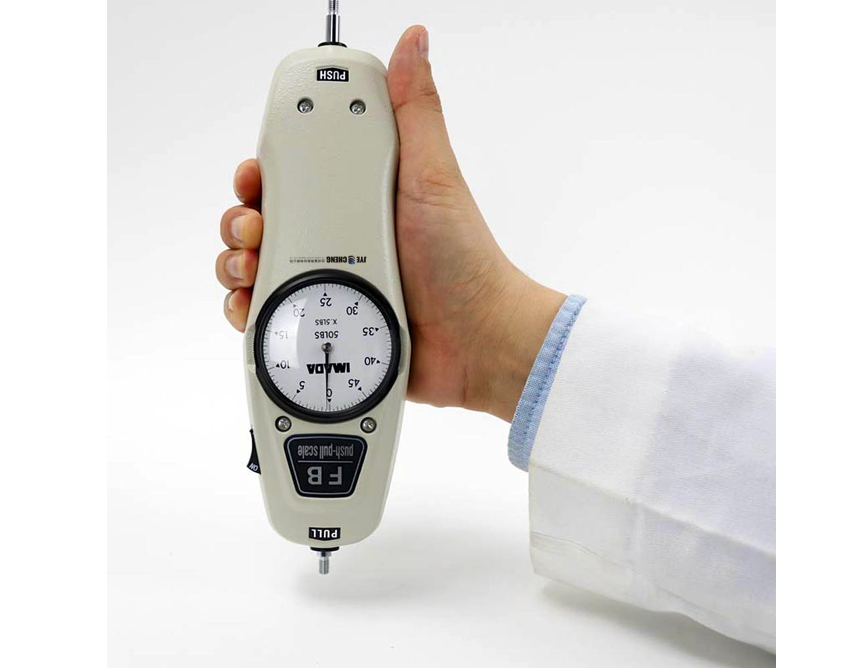

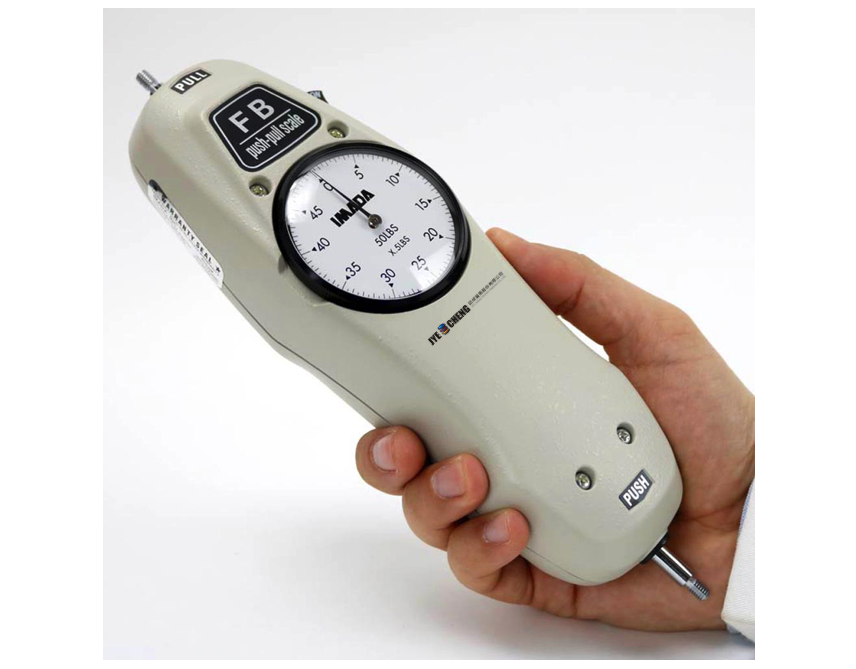

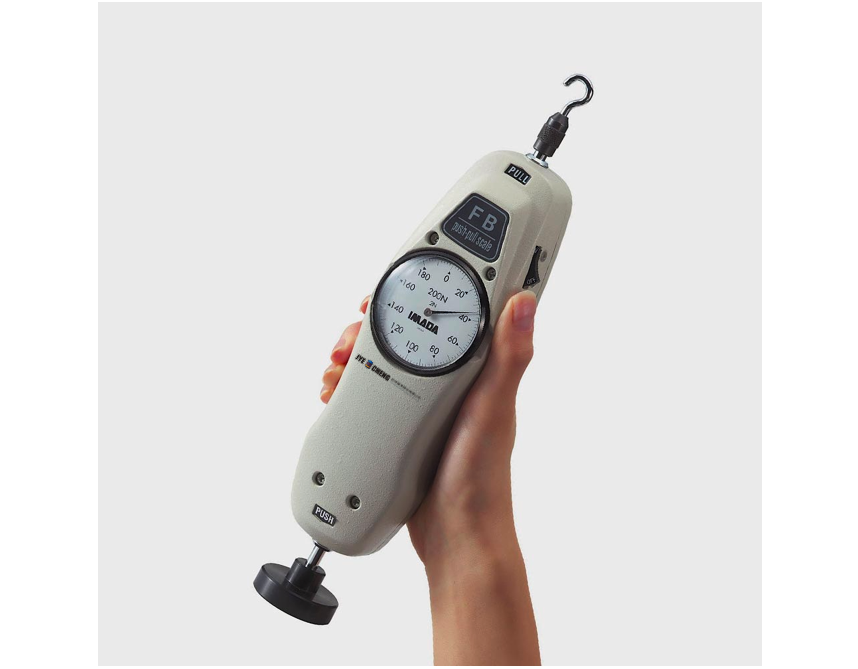

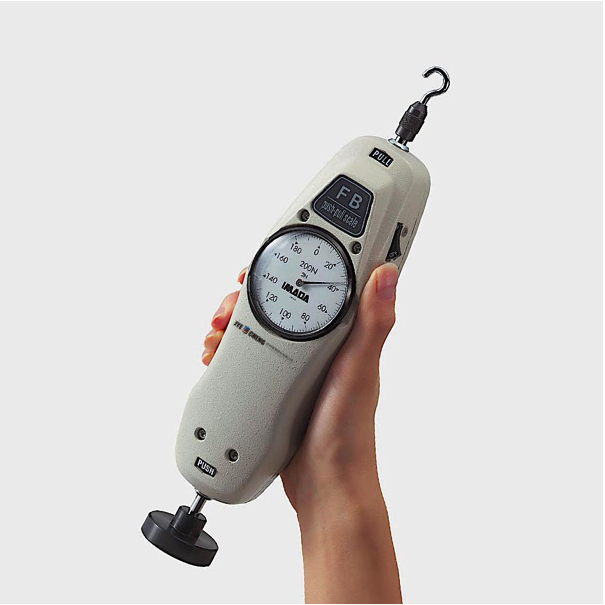

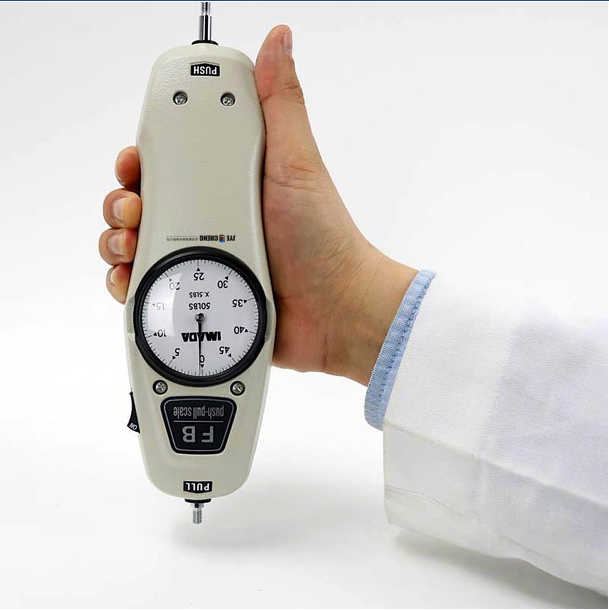

5. IMADA FB / FS 系列推拉力計可以手持方式進行力量的測量。

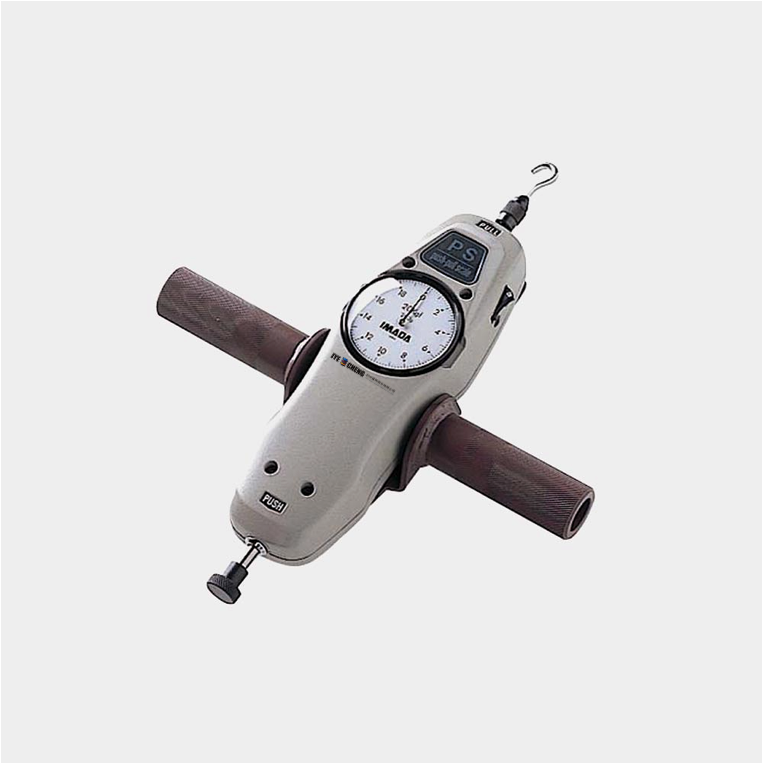

6. 安裝測力計的專用握把可以增加 FB / FS 系列測力計量測時的穩定性。
7. 夾具和附件 是測試系統不可或缺的元件,如有特殊使用需求可客製化拉伸、壓縮的治具設計協助服務。

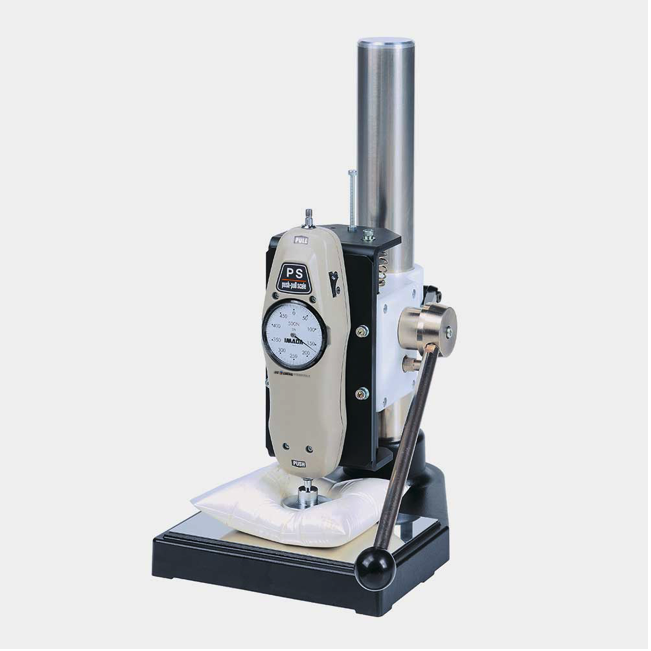

8. 將 FB / FS 系列推拉力計安裝於 手動式測試台,可提升測量的效率。
附屬配件

C式表格

6個配件

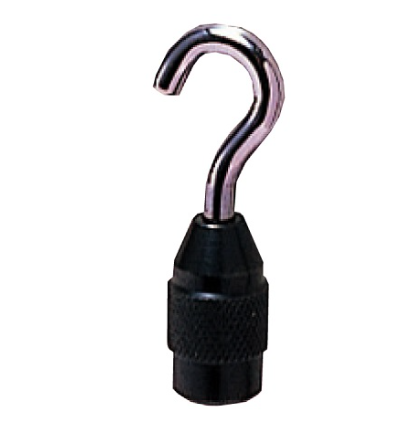

鈎型測頭/小型
A-1 / S-1

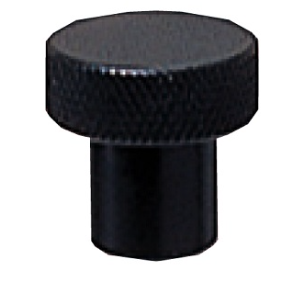

平型測頭
A-2 / S-2

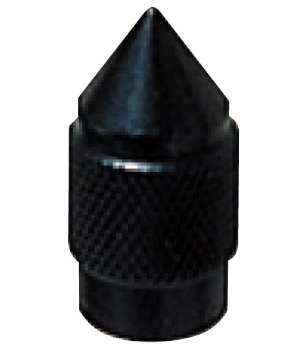

錐型測頭
A-3 / S-3

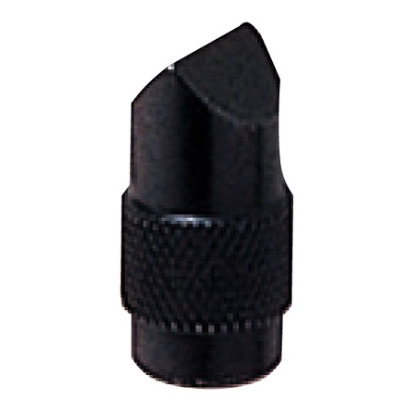

鑿型測頭
A-4 / S-4

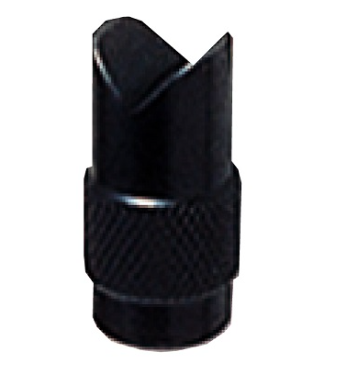

V型槽測頭
A-5 / S-5

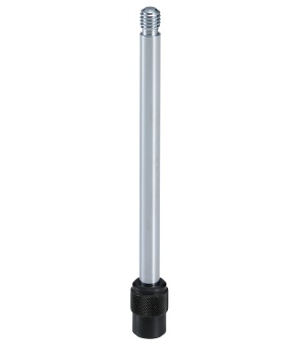

延長桿
A-6 / S-6
100N 以下範圍為 A 型(鋁製),200N〜1000N 範圍為 S 型(鋼製)。

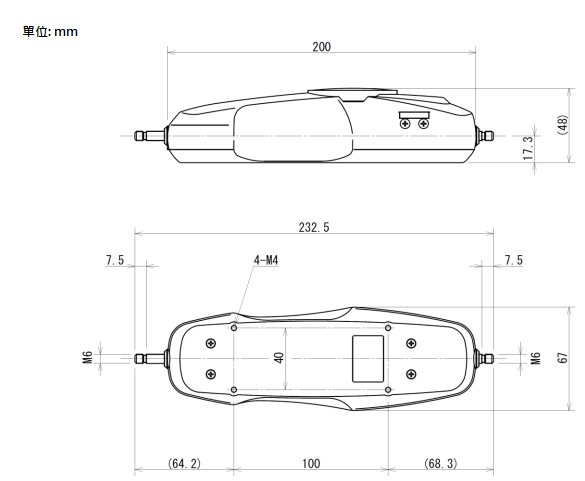

外觀尺寸

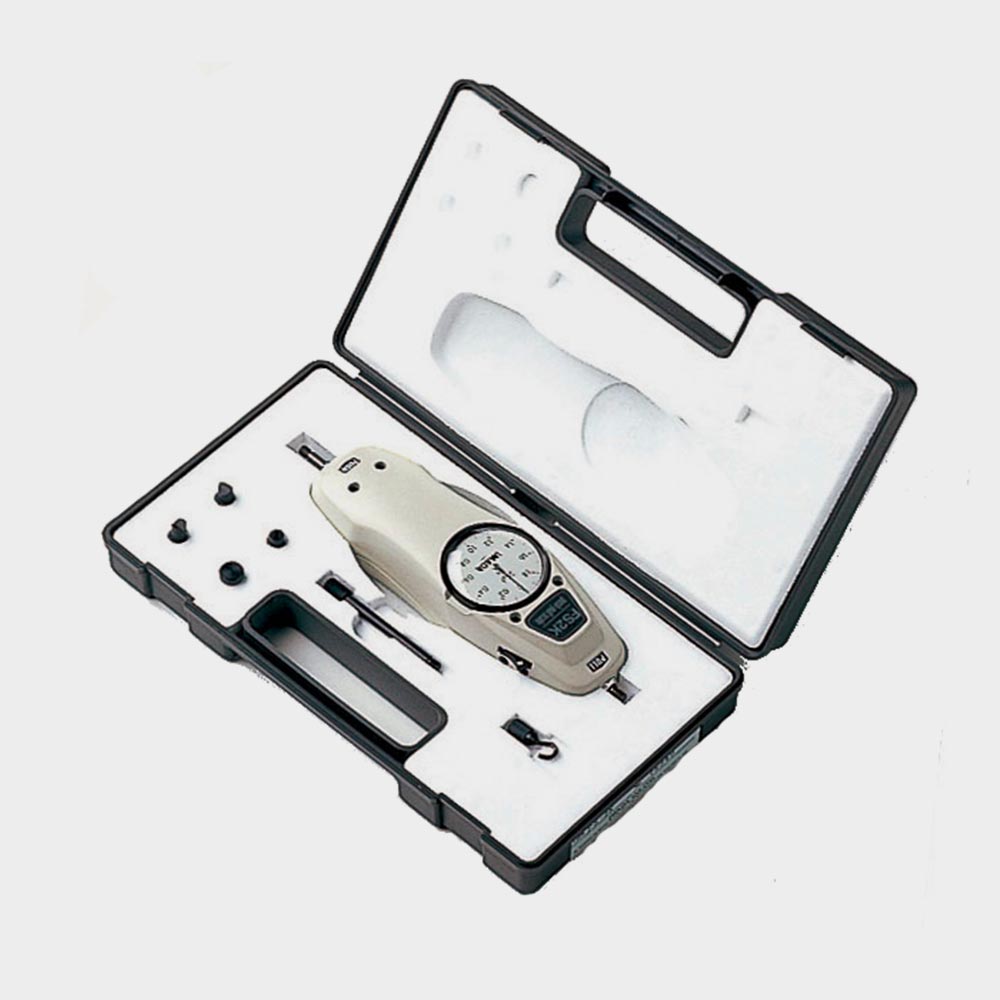

標準配件

訂購資訊

訂購資訊
型號 描述
FS-1K                  指針式推拉力計 / 公制單位 :   1 Kgf  x    10 gf
FS-2K 指針式推拉力計 / 公制單位 :   2 Kgf  x    20 gf
FS-3K 指針式推拉力計 / 公制單位 :   3 Kgf  x    25 gf
FB-5K 指針式推拉力計 / 公制單位 :   5 Kgf  x    50 gf
FB-10K 指針式推拉力計 / 公制單位 : 10 Kgf  x  100 gf
FB-20K 指針式推拉力計 / 公制單位 : 20 Kgf  x  200 gf
FB-30K 指針式推拉力計 / 公制單位 : 30 Kgf  x  250 gf
FB-50K 指針式推拉力計 / 公制單位 : 50 Kgf  x  500 gf

FB-10N 指針式推拉力計 / 國際單位制 :   10 N  x    0.1 N
FB-20N 指針式推拉力計 / 國際單位制 :   20 N  x    0.2 N
FB-30N 指針式推拉力計 / 國際單位制 :   30 N  x  0.25 N
FB-50N 指針式推拉力計 / 國際單位制 :   50 N  x    0.5 N
FB-100N 指針式推拉力計 / 國際單位制 : 100 N  x       1 N
FB-200N 指針式推拉力計 / 國際單位制 : 200 N  x       2 N
FB-300N 指針式推拉力計 / 國際單位制 : 300 N  x    2.5 N
FB-500N  指針式推拉力計 / 國際單位制 : 500 N  x       5 N

FB-5lb 指針式推拉力計 / 英制單位 :     5 lbf  x  0.05 lbf
FB-10lb 指針式推拉力計 / 英制單位 :   10 lbf  x    0.1 lbf
FB-20lb 指針式推拉力計 / 英制單位 :   20 lbf  x    0.2 lbf
FB-30lb 指針式推拉力計 / 英制單位 :   30 lbf  x  0.25 lbf
FB-50lb 指針式推拉力計 / 英制單位 :   50 lbf  x    0.5 lbf
FB-100lb 指針式推拉力計 / 英制單位 : 100 lbf  x       1 lbf
