IMADA 🇯🇵

IMADA BT系列-BT-500N/BT-5000N/BT-5000N-CB三點抗彎測試治具

三點抗彎測試治具
▄ BT-500N、BT-5000N、BT-5000N-CB
▄ 適用於金屬、玻璃、樹脂、陶瓷等平面和圓棒樣品的三點抗彎、撓曲強度測試。
▄ 測試範圍 : 50 ~ 500 Kgf / 500 ~ 5,000 N / 112 ~ 1,120 lbf
▄ 測試規範 : IEC 60672-2、ISO 14704、ISO/FDIS 14215、JIS K 7088、JIS R 1602
適用於金屬、玻璃、樹脂、陶瓷等平面和圓棒樣品的三點抗彎、撓曲強度測試。規格符合IEC 60672-2、ISO 14704、ISO/FDIS 14215、JIS K 7088、JIS R 1602等測試規範。
結構為一個可選配圓軸直徑的上端測鉆搭配可調整寬度的底座組合而成，底座上附有刻度尺可調整受測樣品測試時所需的跨度距離。
測試容量 : 50 ~ 500 Kgf / 500 ~ 5,000 N / 112 ~ 1,120 lbf，搭配測試台及測力計可創建三點抗彎強度測試系統。

加入詢問車

型號/規格

圖庫

選購配備

型號/規格

C式表格

型號	BT-500N	BT-5000N	BT-5000N-CB
描述	圓軸套件無法替換	可替換圓軸套件( 請參考選購配備 )
測試容量	50 Kgf / 500 N / 112 lbf	500 Kgf / 5,000 N / 1,120 lbf
施力(上)端軸半徑	R2.5	R3	R5
底座端軸半徑	R2.5	R3	R2
樣品最大寬度	60 mm	52 mm
底座跨度距離	25 ~ 120 mm
重量	上端測鉆 : 100 g 底座 : 2,100 g	上端測鉆 : 130 g 底座 : 2,300 g	上端測鉆 : 150 g 底座 : 2,300 g

圖庫

左圖右文表格

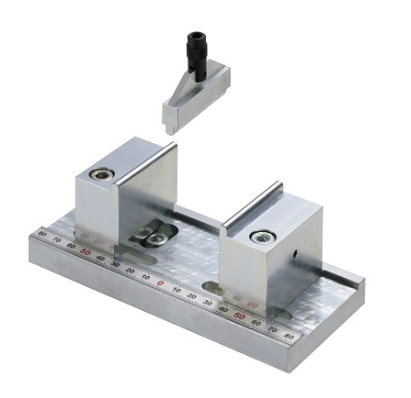

	1. BT-500N/低容量型三點抗彎測試治具

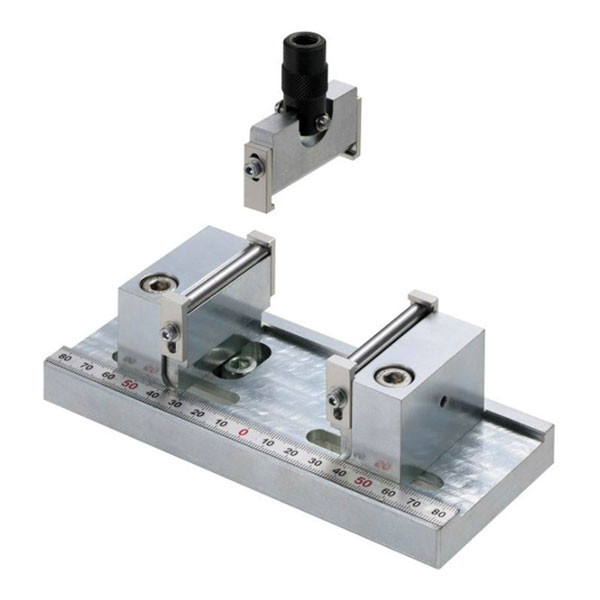

	2. BT-5000N/標準型三點抗彎測試治具 : 施力端軸半徑/R3 底座端軸半徑/ R3
	3. BT-5000N-CB/標準型三點抗彎測試治具 : 施力端軸半徑/R5 底座端軸半徑/ R2

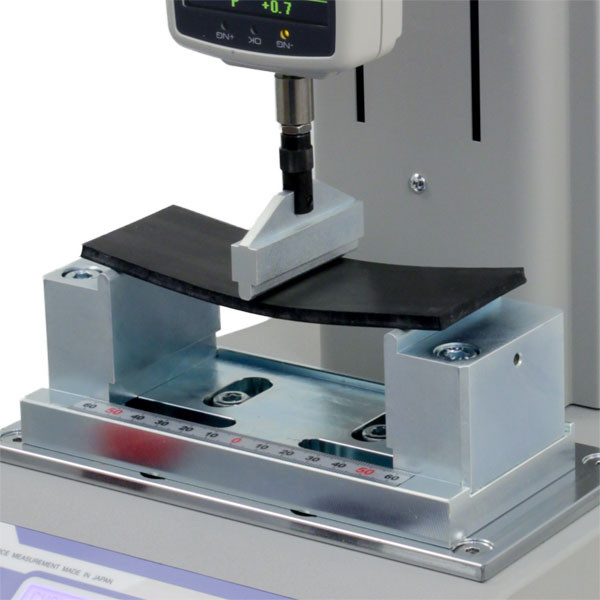

	4. BT-500N/BT-5000N/BT-5000N-CB三點抗彎測試治具系列 : 可搭配MX2系列測試台及推拉力計建構三點抗彎強度測試系統。

選購配備

C式表格

BT-SH-R4	BT-SH-R5	BT-CG

軸徑 : R4	軸徑 : R5	-
符合規範 : JIS C 2141、ASTM D 790	符合規範 : ISO/FDIS 14125、JIS K 7017 JIS C 2141	安裝在底座的兩端，將圓棒樣品置入 BT-CG的凹槽中，防止滾動。
適用型號: BT-5000N ^※	適用型號: BT-5000N ^※	安裝在底座的兩端，將圓棒樣品置入 BT-CG的凹槽中，防止滾動。

※ R4 和 R5 等軸徑配件：不適用於BT-5000N-CB之型號。
