C式表格
| 型號 | MX2-500N | MX2-1000N | MX2-2500N | MX2-5000N |
|---|---|---|---|---|
| 測試容量 | 50 Kgf 500 N 110 lbf |
100 Kgf 1,000 N 220 lbf |
250 Kgf 2,500 N 550 lbf |
500 Kgf 5,000 N 1,100 lbf |
| 測試速度 | 範圍 : 10 ~ 300 mm/min | 範圍 : 0.5 ~ 300 mm/min | ||
| 10 ~ 20 mm/min : 增量 0.5 mm/min | 0.5 ~ 20 mm/min : 增量 0.5 mm/min |
|||
| 20 ~ 100 mm/min : 增量 5 mm/min | ||||
| 100 ~ 300 mm/min : 增量 10 mm/min | ||||
| 最大測試高度 | 約 235 mm | 約 300 mm | 約 320 mm | 約 380 mm |
| 彎曲鋼性 | ＜ 0.5 mm | |||
| 行程極限裝置 | 通過上、下定位旋鈕進行控制 | |||
| 測試模式 | 手動 / 微動 / 循環模式 | |||
| 功能 | 計數器（重複測試的次數）：最多65,535次 計時器（暫停時間）：最長99分鐘59秒 / 0.1 秒增量 |
|||
| 作動控制 | 緊急停止、負載控制、過載防護（選購 ZTS/ZTA系列測力計及專屬電纜，不能保證完全防止過載） | |||
| 操作環境 | 0 ~ +40°C、35％ ~ 70％ RH（無凝結情況下） | |||
| 使用電源 | AC100 ~ 240V，50/60Hz | |||
| 重量 | 約 18 Kg | 約 19 Kg | 約 26 Kg | 約 51 Kg |
| 外觀尺寸 | 參閱外觀尺寸圖 | |||
| 標準配件 | 操作手冊、電源線、備用保險絲、工具、治具安裝轉接器 | |||
| 選購功能 | -L : 行程延長 200 mm -2L : 行程延長 400 mm |
-L : 行程延長 300 mm | -L : 行程延長 300 mm | ＊-EXT : 機柱延長 200 mm |
| 適用的機型 | 指針式/機械式 : FB、PS、PSM系列 數位式/電子式 : DST、DSV、ZTS、ZTA系列 ( 1,000N以下機型 ) 1,000N 以上 : 可選擇ZTS、ZTA系列 ( 2,500N 以上機型)、或搭配荷重元 : DPU 系列 |
|||
| ＊行程未延長，但延伸了測試台的機柱的高度，最大樣品高度約為 580 mm。 | ||||
■ 符合人體工程學的傾斜式操控面板。
■ 以穩定的測試速度( 10 ~ 300 mm/min )施加拉力和推力，可滿足各種拉伸和壓縮測試需求。
■ 以設定的負載值自動切換移動和測量速度。
■ 手動 / 微動 / 循環三種測試模式。
■ 設置循環次數，進行耐久性測試。
■ 計時器功能可執行指定負載的拉力、壓力測試應用。
■ 選配的軟體可以根據測試台的觸發功能，設置自動啟動和停止記錄。
■ 底座可以安裝多種夾具和固定裝置。
■ 選購支柱延長型的機型，進行大型物件的力量強度測試。
 |

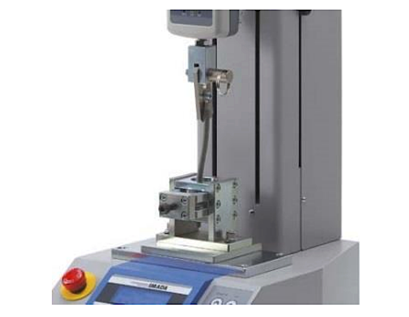

1. MX2系列單柱型材料強度試驗機 : 搭配線材壓接端子強度測試型夾具，可進行線纜/線束、連接器線材等壓接端子的拉拔力及鉚合強度測試。
|
 |

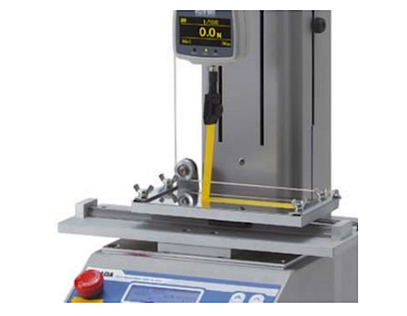

2. MX2系列單柱型材料強度試驗機 : 搭配剝離強度測試用治具可用於膠帶、黏著劑、貼紙等產品進行90度/180度剝離強度、黏著力之特性評估。 |
 |
|
 |

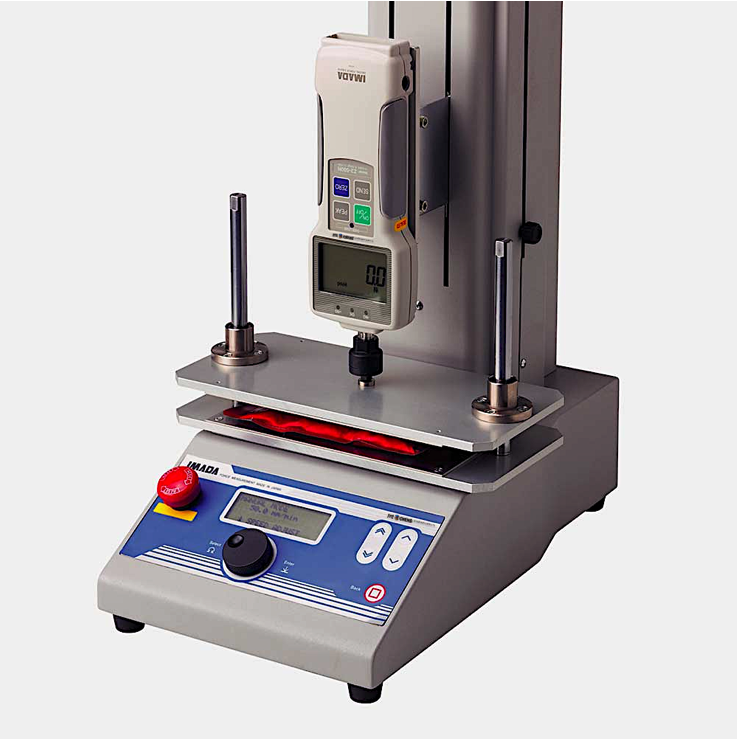

4. MX2系列拉/壓力測試機 : 搭配壓縮型測試治具進行殺菌袋及熱封合包裝材料的壓縮強度測試範例。 |
 |

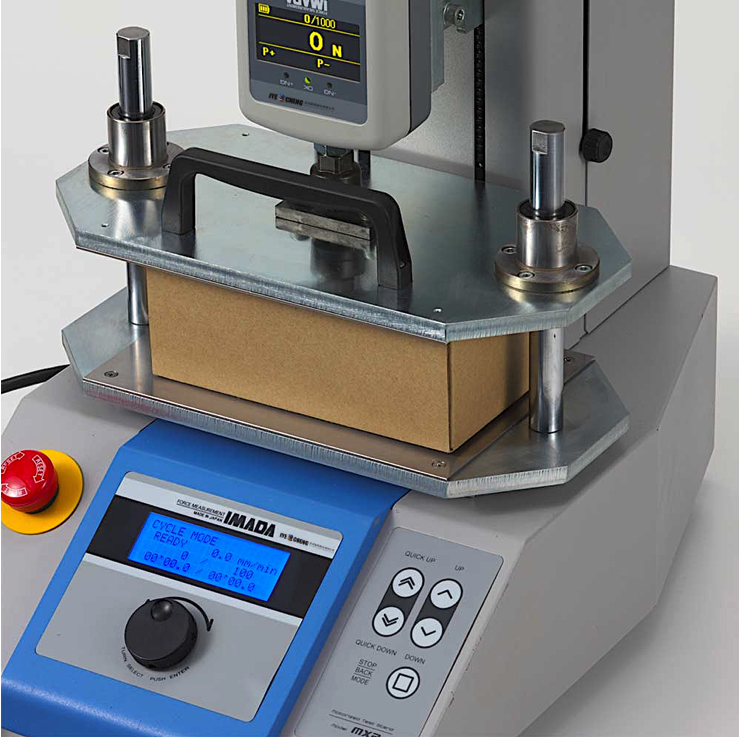

5. MX2系列拉/壓力測試機 : 搭配壓縮型測試治具進行瓦楞紙盒的抗壓強度測試範例。 |
 |
6. MX2系列拉/壓力測試機 : 搭配薄膜穿刺治具進行保護貼、薄膜、鋁箔、金屬箔等薄型樣品的穿刺強度測試範例。 |
左圖右文表格
 |

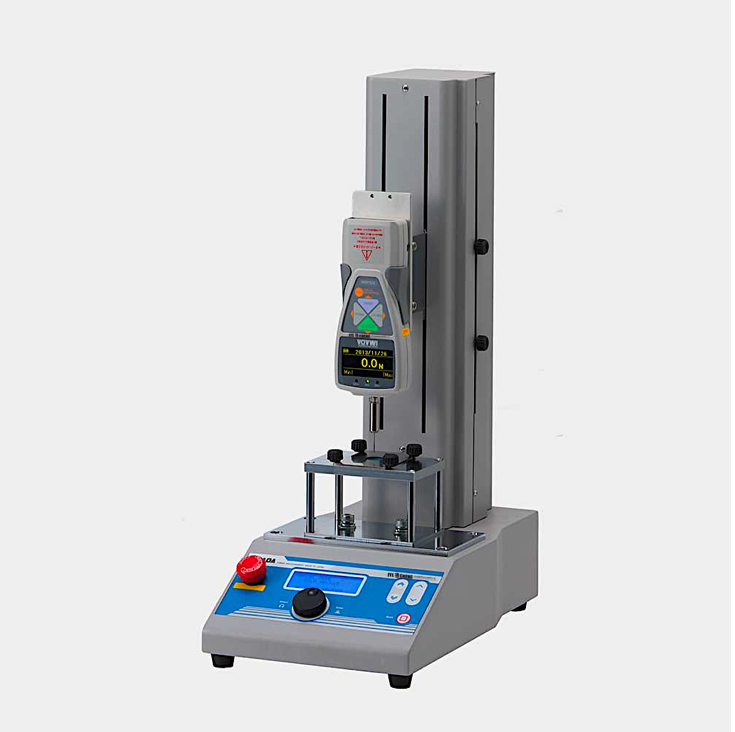

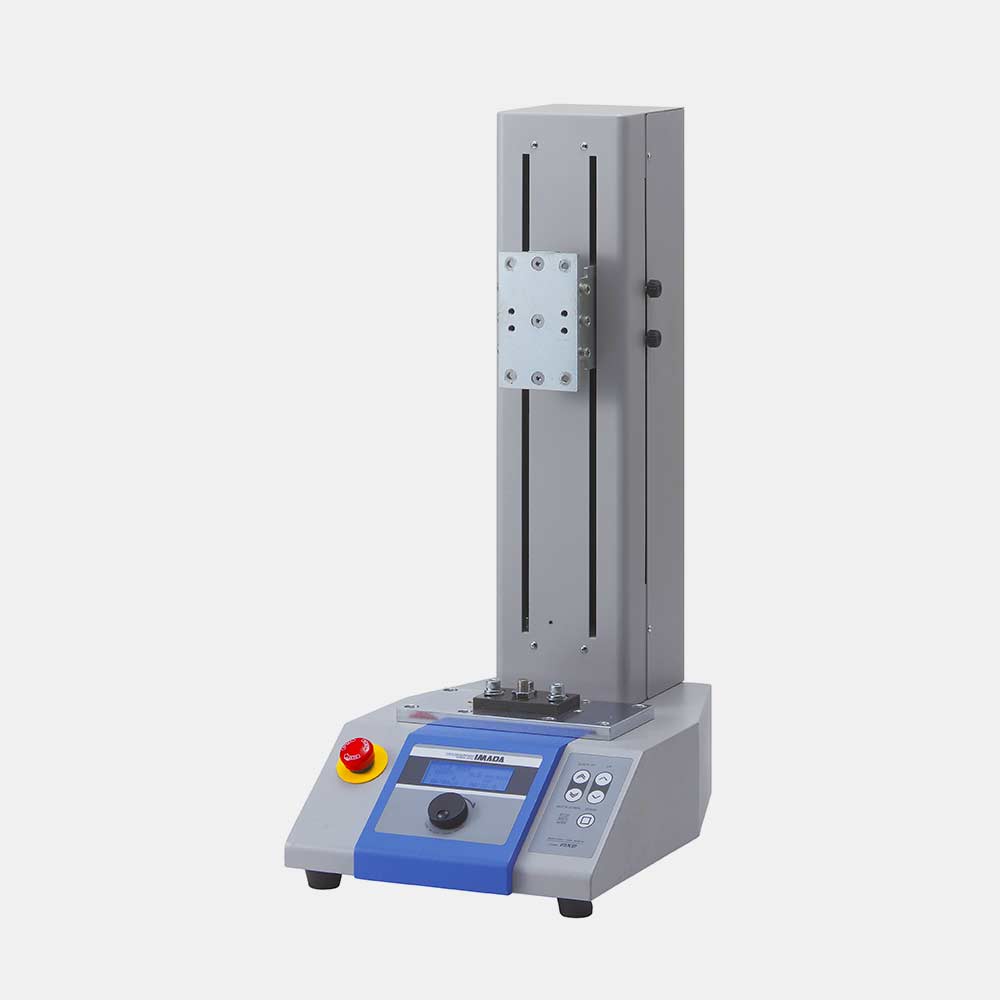

1. MX2-500N型拉力/壓力測試機 |
 |

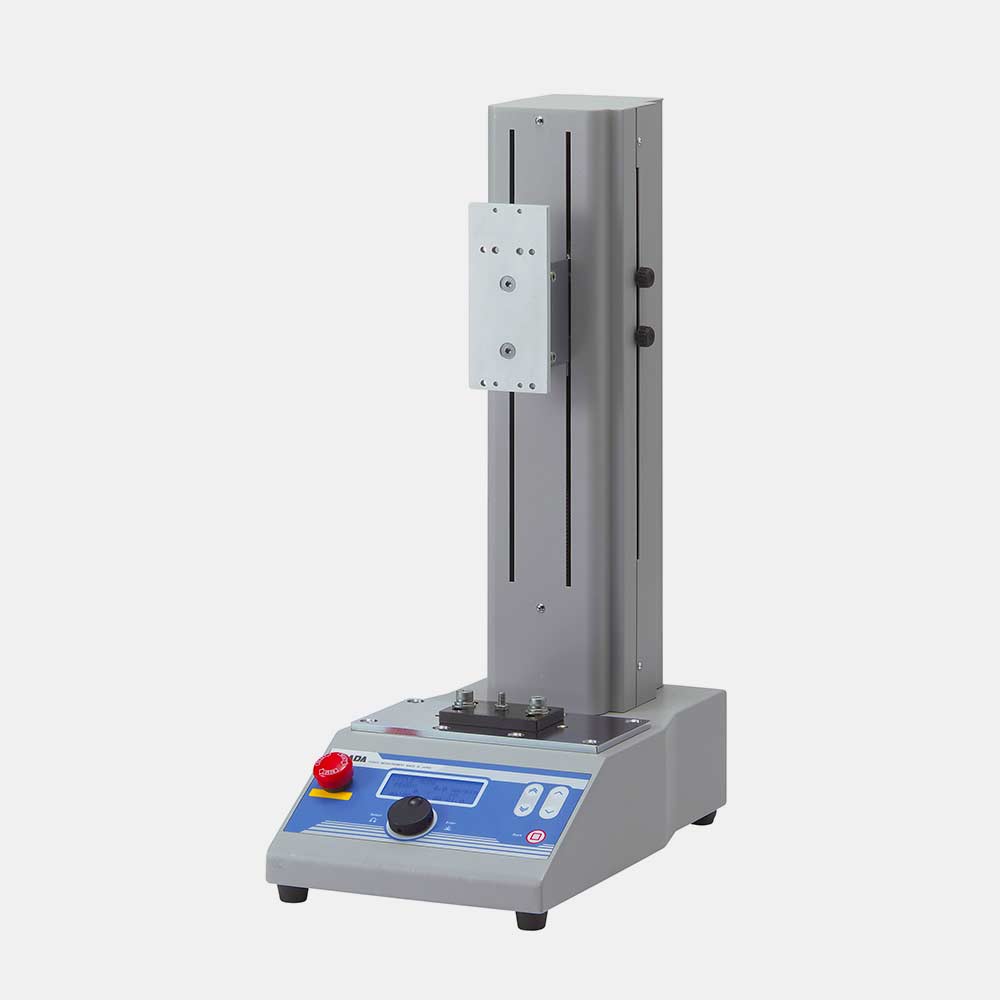

2. MX2-2500N型拉力/壓力測試機 |
 |

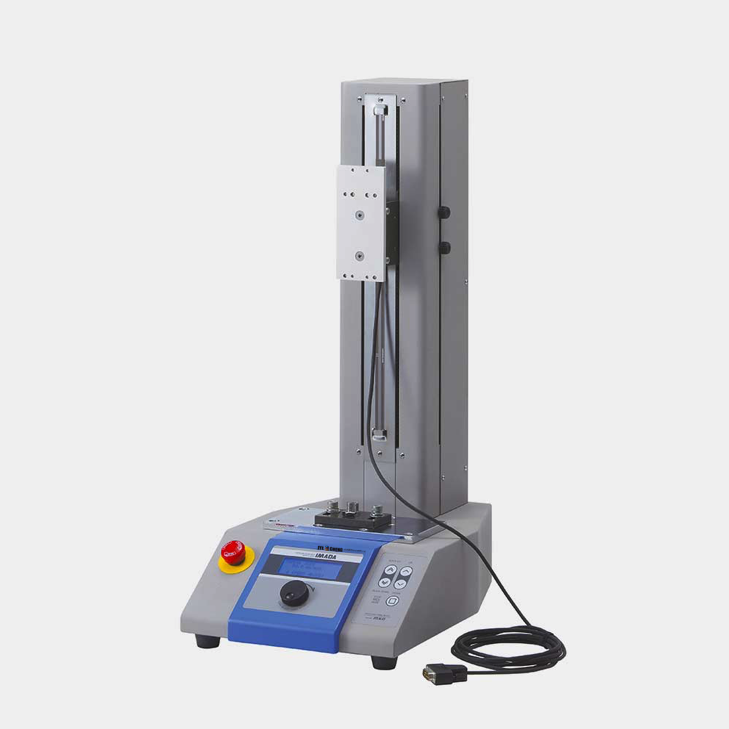

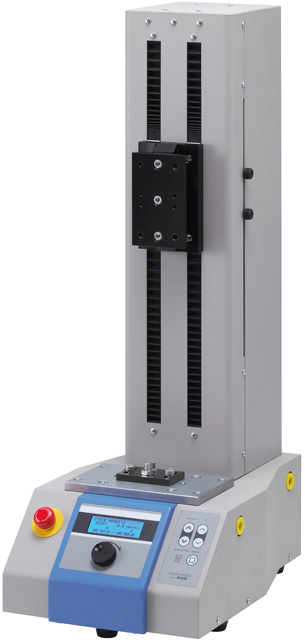

3. MX2-5000N型拉力/壓力測試機 |
 |

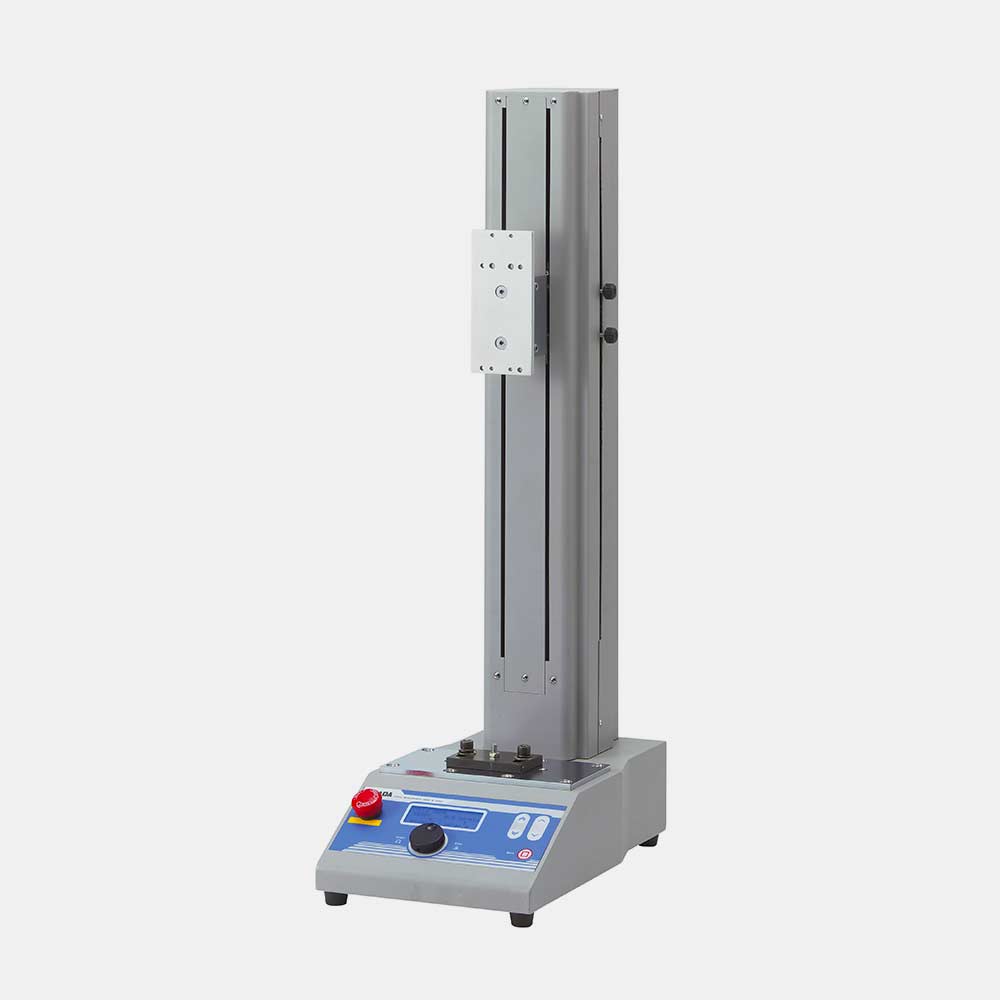

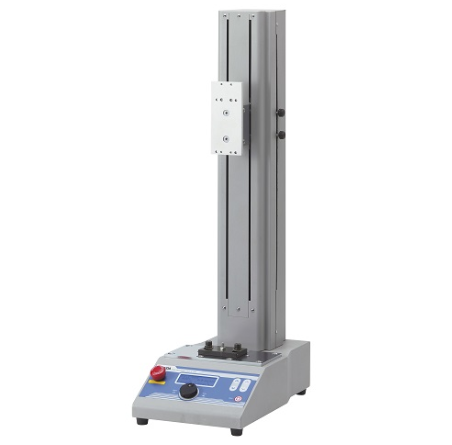

4. MX2-500N-L型拉力/壓力測試機 ( 行程延長型 ) |
C式表格

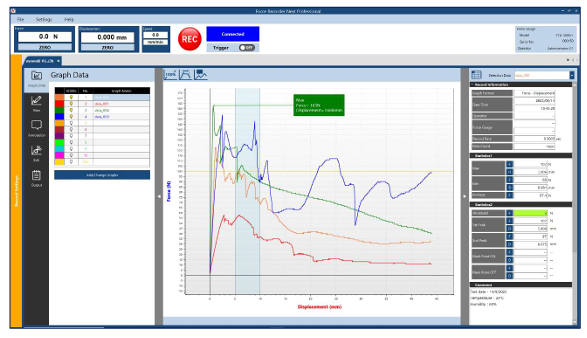

| 力量V.S時間圖表製作軟體/Force Recorder : 標準版 | |
|---|---|
 |
簡介 |
C式表格

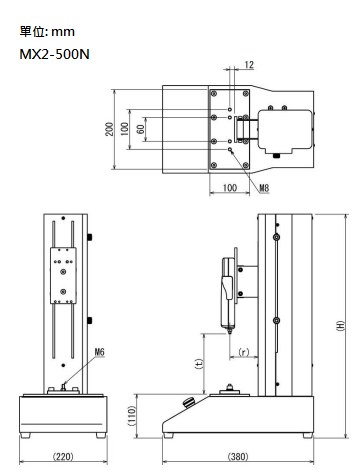

| 型號 | MX2-500N | MX2-500N-L | MX2-500N-2L | |
|---|---|---|---|---|
| H | 562 | 762 | 962 | |
| r | 安裝 DST/DSV/ZTS/ZTA 等型式測力計( 2 ~ 500 N ) | 71 | ||
| t | 安裝 DST/DSV等型式測力計( 2 ~ 500 N ) | 245 | 445 | 645 |
| 安裝 ZTS/ZTA 等型式測力計( 2 ~ 500 N ) | 235 | 435 | 635 | |
C式表格

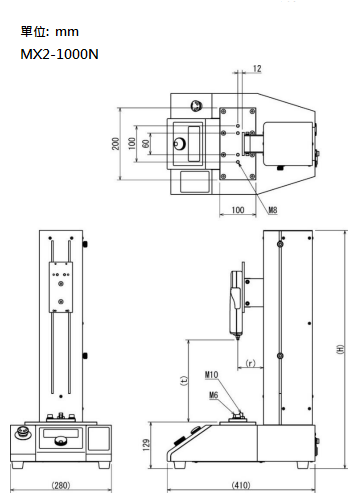

| 型號 | MX2-1000N | MX2-1000N-L | |
|---|---|---|---|
| H | 660 | 960 | |
| r | 安裝 DST/DSV/ZTS/ZTA 等型式測力計( 2 ~ 1000 N ) | 71 | |
| t | 安裝 DST/DSV等型式測力計( 2 ~ 1000 N ) | 310 | 610 |
| 安裝 ZTS/ZTA 等型式測力計( 2 ~ 1000 N ) | 300 | 600 | |
C式表格

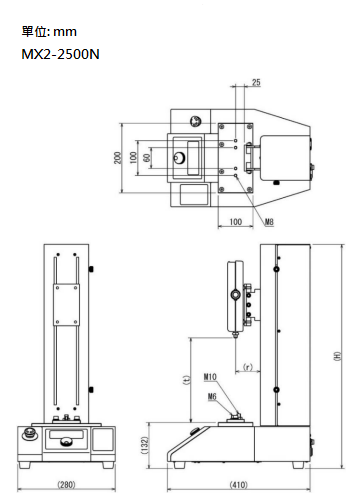

| 型號 | MX2-2500N | MX2-2500N-L | |
|---|---|---|---|
| H | 644 | 944 | |
| r | 安裝 DST/DSV/ZTS/ZTA 等型式測力計( 2 ~ 1000 N ) | 72 | |
| 安裝 ZTS/ZTA 等型式測力計( 2500 N ) | 71 | ||
| t | 安裝 DST/DSV等型式測力計( 2 ~ 1000 N ) | 320 | 620 |
| 安裝 ZTS/ZTA 等型式測力計( 2 ~ 1000 N ) | 315 | 615 | |
| 安裝 ZTS/ZTA 等型式測力計( 2500 N ) | 320 | 620 | |
C式表格

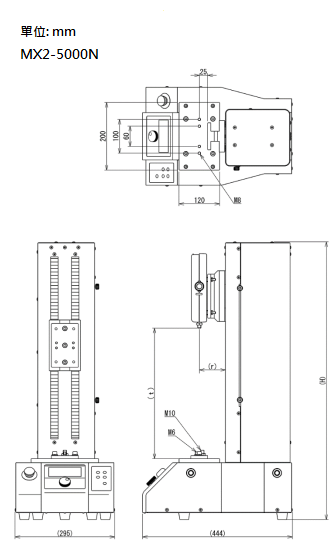

| 型號 | MX2-5000N | MX2-5000N-EXT | |
|---|---|---|---|
| H | 823 | 1,023 | |
| r | 安裝 ZTS/ZTA 等型式測力計( 2 ~ 1000 N ) | 78 | |
| 安裝 ZTS/ZTA 等型式測力計( 2500 ~ 5000 N ) | 69 | ||
| t＊ | 安裝 ZTS/ZTA 等型式測力計( 2 ~ 1000 N ) | 88 ~ 370 | 288 ~ 570 |
| 安裝 ZTS/ZTA 等型式測力計( 2500 ~ 5000 N ) | 95 ~ 380 | 295 ~ 580 | |
