透過提供 USB、序列通訊及類比輸出等多種資料輸出方式，可廣泛應用於從電腦端資料管理到與各類設備的連動。
ZTS 系列可用於控制外部設備，例如在達到指定負載值時停止機器，或建立與作業流程連動的檢測裝置，以提升檢測流程的效率。
■ 雙向測試：適用於拉力與壓力兩種方向的測試。
■ 資料儲存 : 1,000 組。
■ OLED 顯示器提供極佳的對比度與高可視性，可減少讀取測量結果時的錯誤。
■ 2,000 Hz 高取樣率：在測試過程中精確、快速擷取細微的力量變化與峰值數據。
■ 三層分拆式 LED 顯示器：使用者可依需求自訂顯示內容，提升操作便利性。
■ 多種輸出模式：透過 USB、或類比輸出傳輸資料，並可連接外部設備執行自動化測試。
■ 峰值保持、上下極限值判定、感度設定、過載警示、自動歸零功能。
■ 資料管理軟體：隨附 Force Logger / 資料讀取軟體，輕鬆進行數據管理；另可選購 Force Recorder Next Standard 版，記錄並繪製「力量 v.s 時間」測試圖表。
■ 堅固的壓鑄式鋁合金外殼機構，適用於多數工業環境的材料強度測試。
■ 可手持式操作或裝置於測試台，適用於各種測試應用。
 |

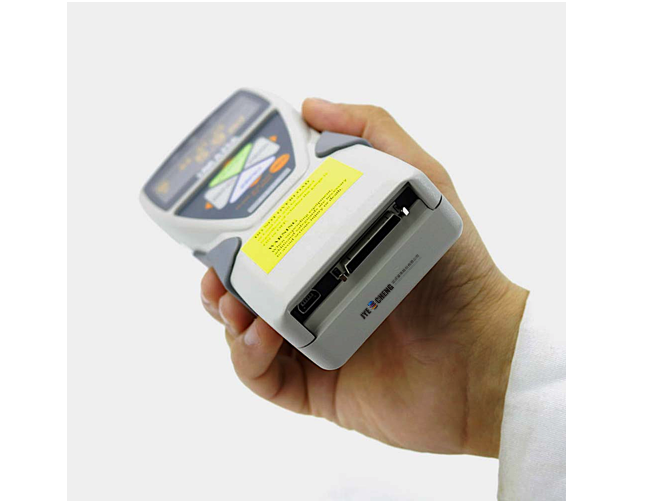

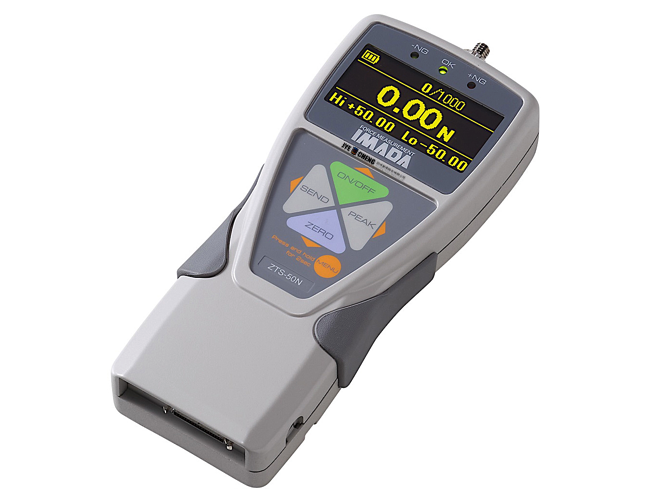

1. IMADA ZTS 數位式推拉力計，高取樣率設計，支援 USB 與 RS232C 資料輸出，適用精密拉伸與壓縮力測試。 |
 |

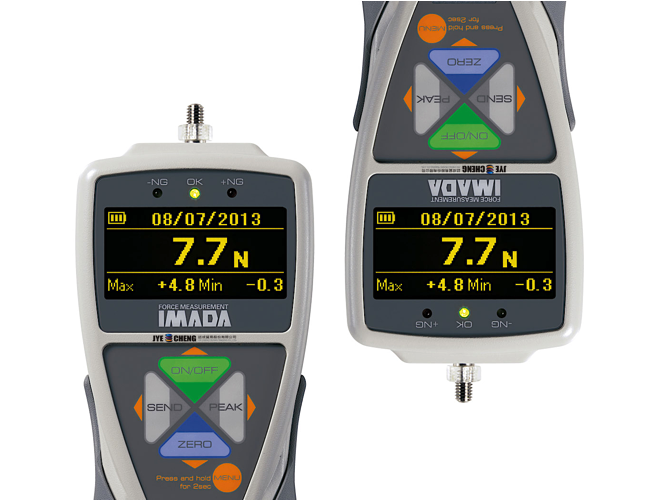

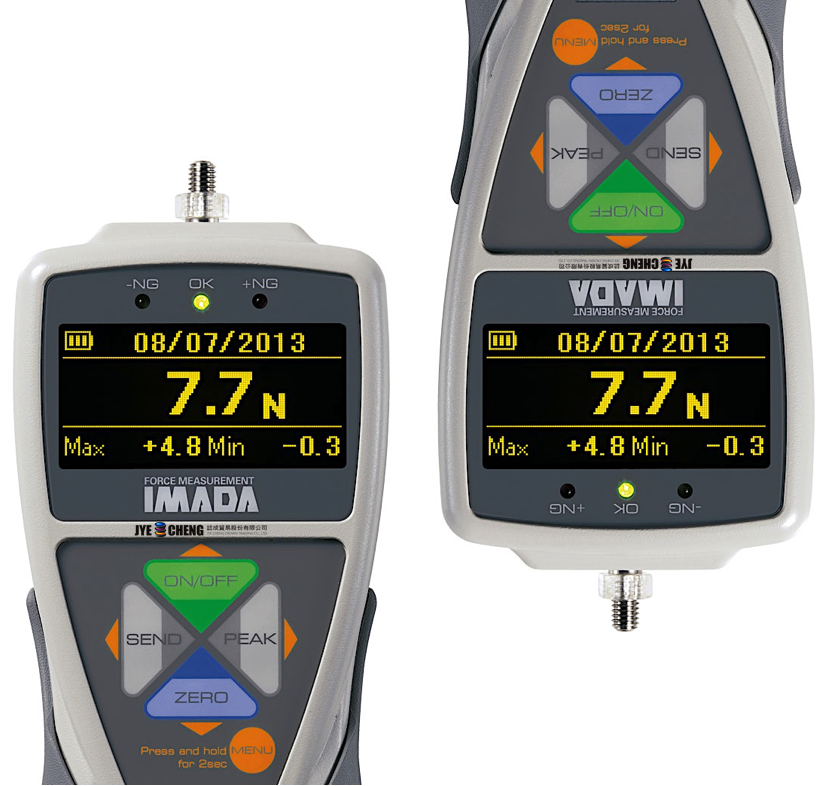

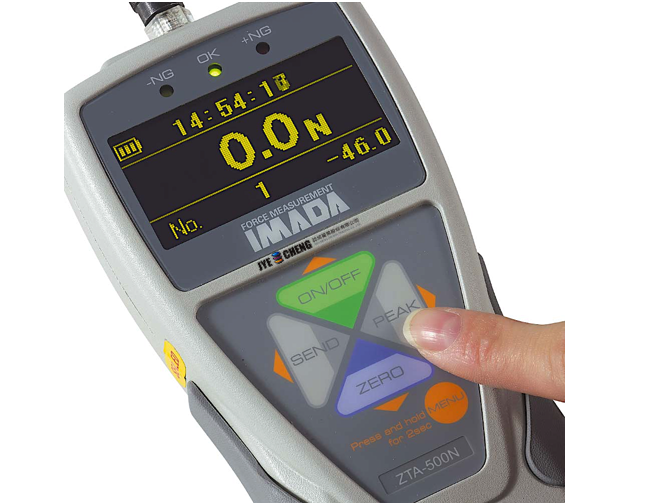

2. IMADA ZTS 系列電子式推拉力，三層分拆式 LED 顯示器可自訂顯示內容。 |
 |

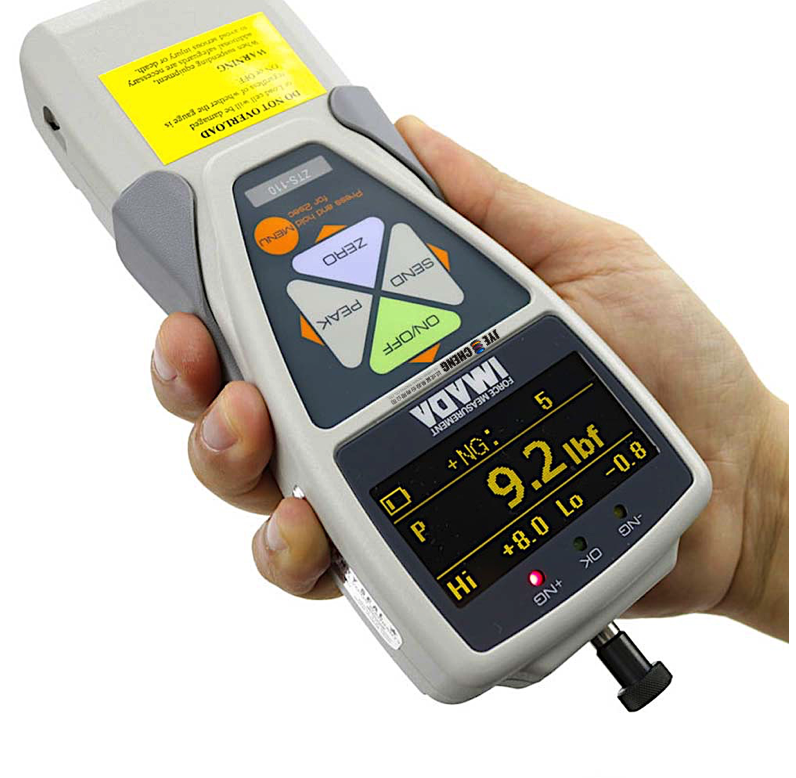

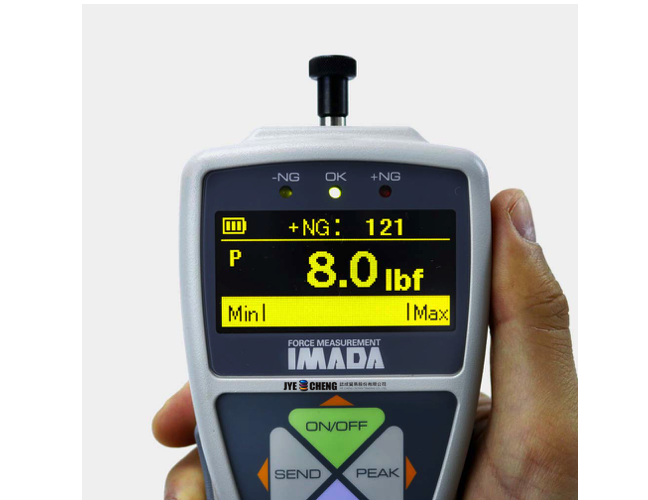

3. IMADA ZTS 數位式拉壓力計，具備 OK、+/-NG 三階段測試結果判定功能。 |
 |

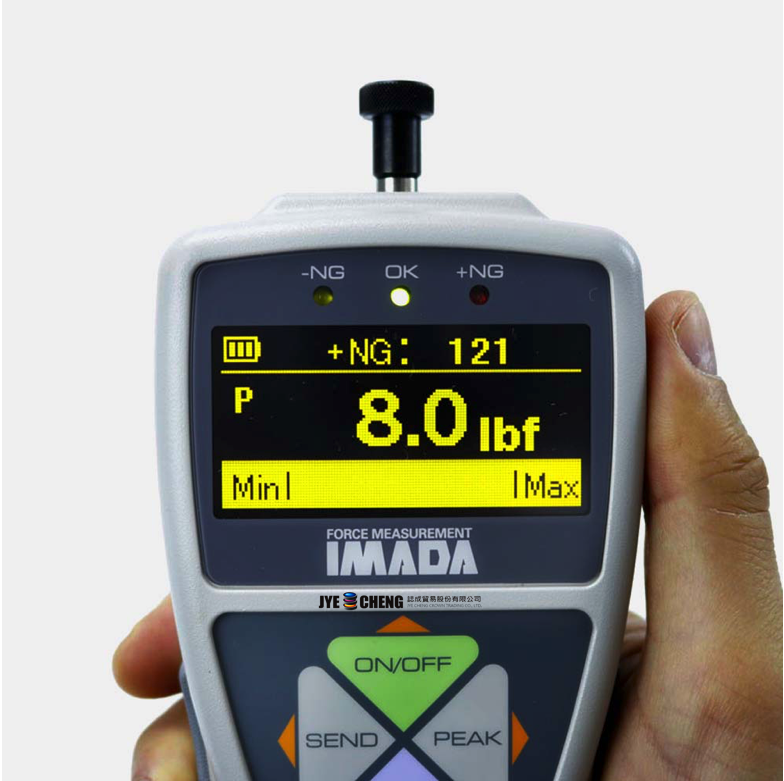

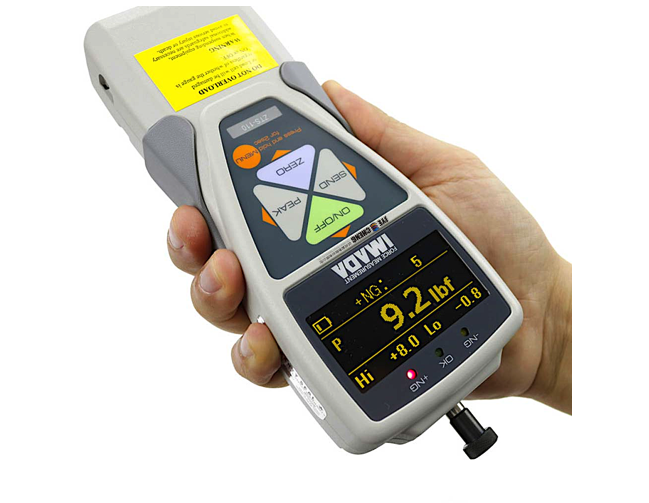

4. IMADA ZTS 數位式推拉力計具備可調式顯示器設計，可依據測試方向或安裝位置自由變換顯示角度，提升讀值便利性與測試效率。 |
 |

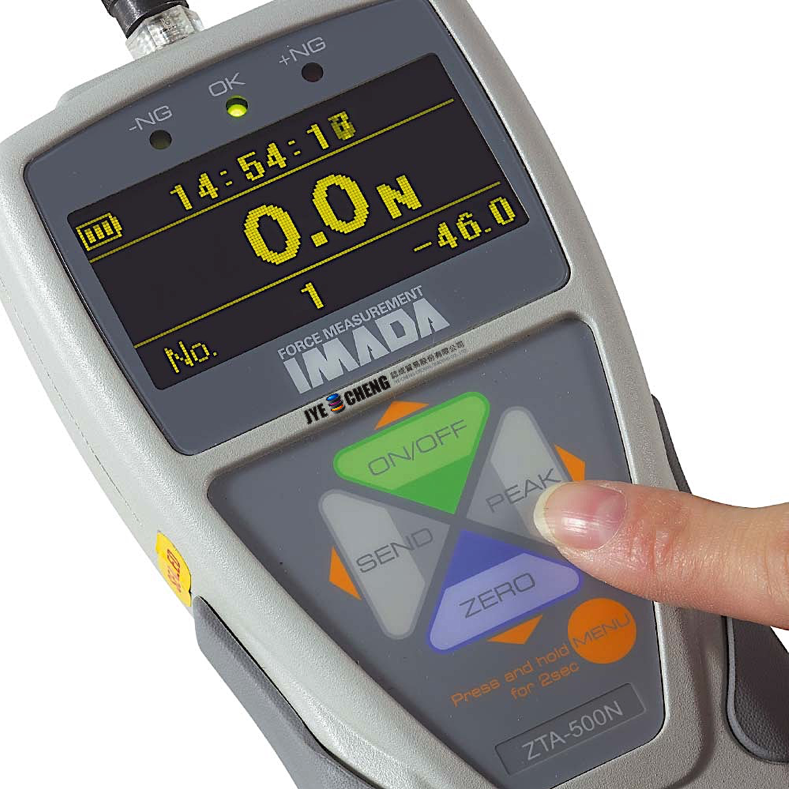

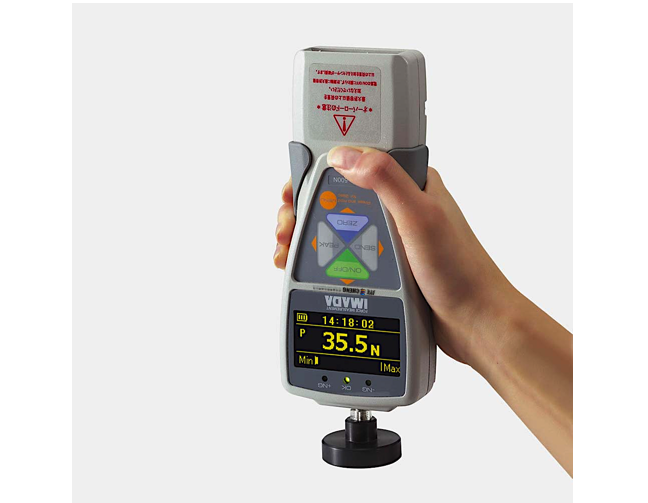

5. IMADA ZTS 數位式推拉力計採用符合人體工學的鋁質堅固機體結構，並配備防滑膠條設計，即使在手持操作條件下，仍能提供高精度、穩定可靠的拉伸與壓縮力測試數據。 |
 |

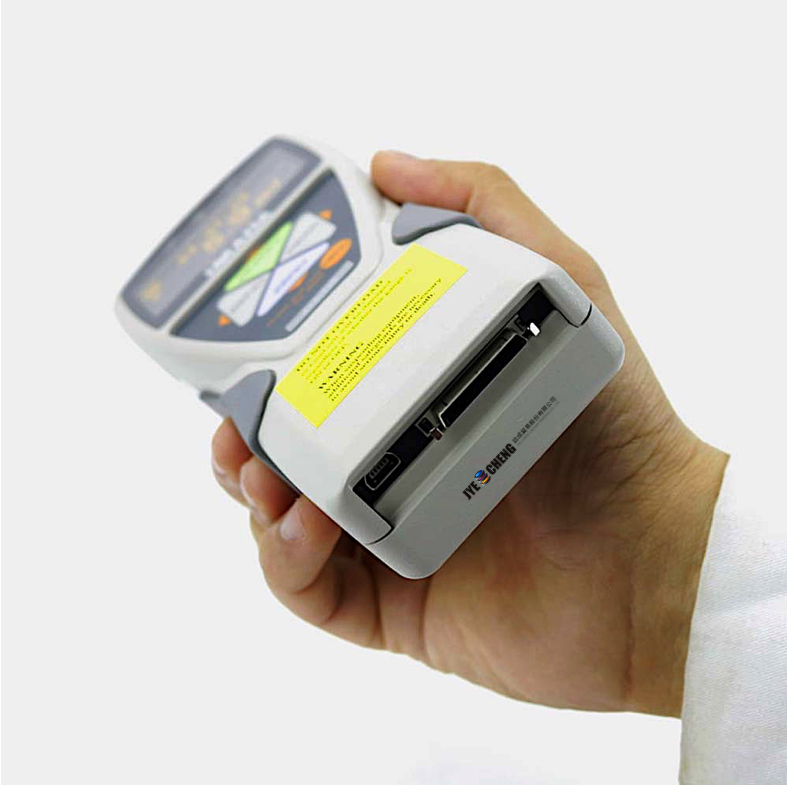

6. IMADA ZTS 電子式測力計，1,000 筆資料儲存容量，附 Force Logger 軟體與 USB 介面，可進行拉力與壓力測試數據管理。 |
 |

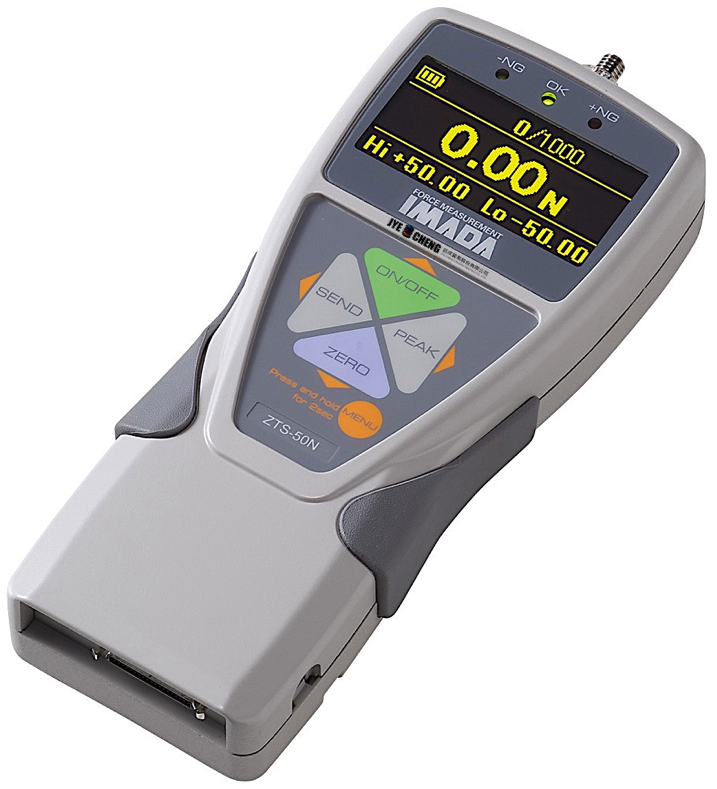

7. IMADA ZTS 電子式測力計可透過 USB、無線通訊或類比輸出模式，將測試數據傳輸至電腦，或連結外部設備以執行自動化測試。 |
 |
8. 依照取樣速度比較同一樣品的破壞試驗 : 由於以最高 2,000 次/秒的高速取樣更新測定值，因此遺漏情況極少，能夠準確讀取峰值。 |
C式表格
| 系列 | ZTS |
|---|---|
| 精準度 | ± ( 0.2%F.S ±1 digit ) |
| 量測單位 | N ( mN / kN )、kgf ( gf )、lbf ( 取決於型號 ) |
| LED彩色顯示器 | 4 位數 |
| 顯示速率 | 16 次 / 1 秒 |
| 取樣速率 | 最快 2,000 次 / 秒 |
| 操作時間 | 約 6.5 小時 / 2 小時充滿 |
| 過載保護 | 最大標稱值之 200% |
| 超載警報 | 範圍 110% 以上 : 超載警告 ( 警示音 / 訊息顯示 ) |
| 功能 | 自訂顯示 ( 頁首及頁尾 ) / 峰值保持 ( 拉力或推力 ) / 感度設定 ( 3段式 ) / 自動歸零 上下極限值判定 ( OK / NG 判定 ) / +NG警示 / 顯示器反轉 / 符號反轉 / 密碼保護 日期時間的設定 / 內建 1,000 筆資料記憶體 |
| 輸出功能 | USB ( 2.0、3.0 ) / RS232C / 2 VDC 類比輸出 ( D/A ) / 比較器 3 階段 ( -NG / OK / +NG ) / 超載警報 |
| 外部接點輸入 | 開機 / 關機 / 發送並保留 / 歸零 / 峰值、即時值切換 |
| 操作環境 | 溫度：0 ~ 40℃、濕度：20 ~ 80%RH |
| 機體重量 | 約 490 g |

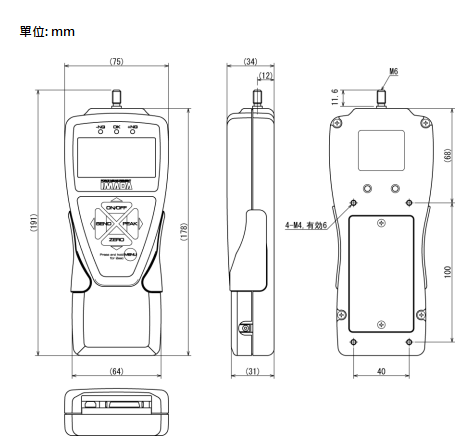

| 外觀形狀 | 參閱外觀尺寸圖 |

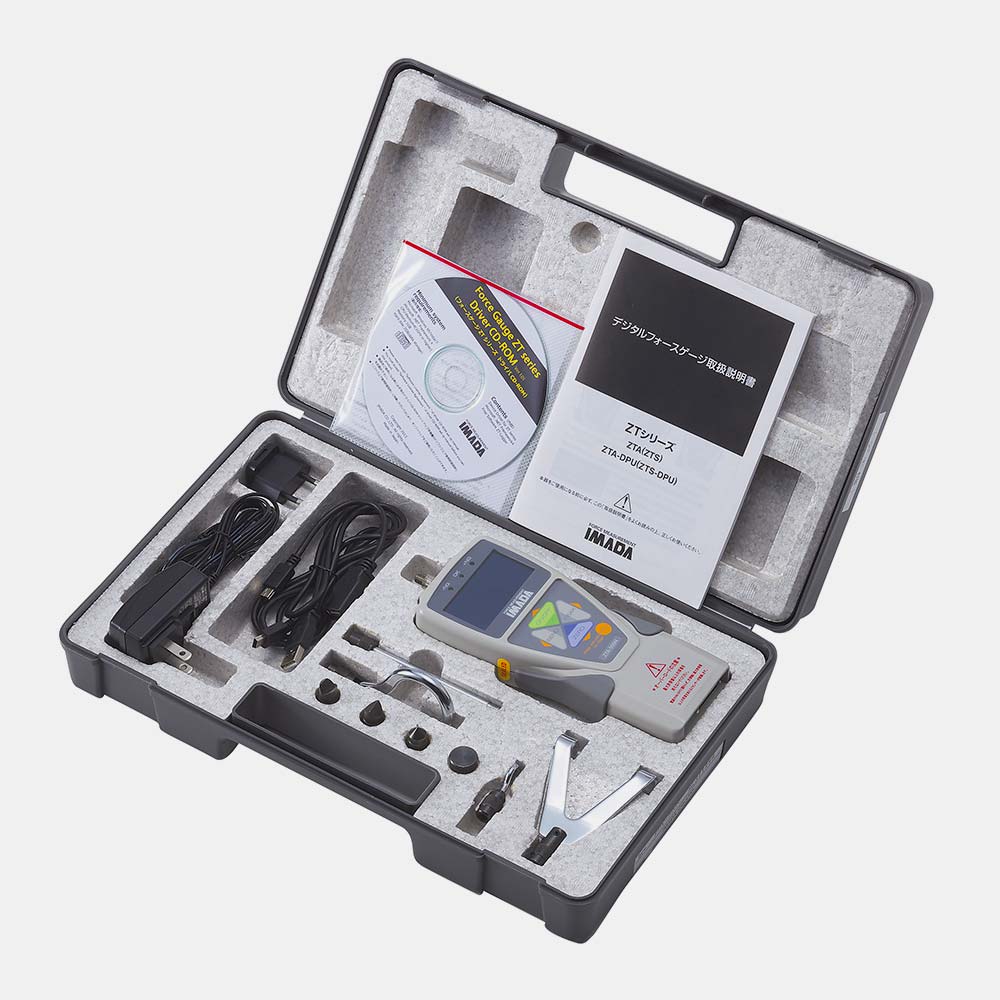

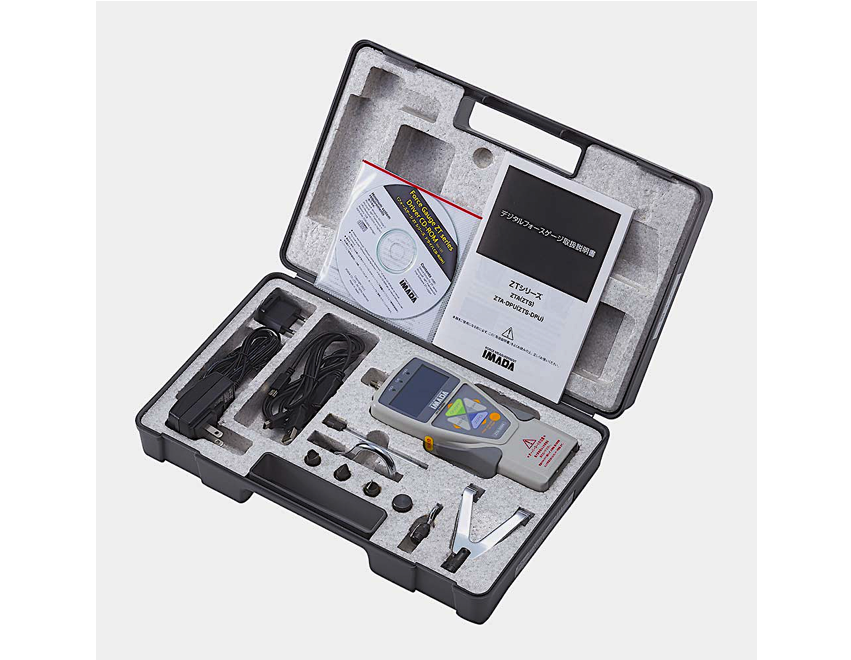

| 標準配備 | 驅動程式光碟 ( 含 Force logger / 資料讀取軟體 ) / USB 線 / AC 變壓器 / 操作說明書 附屬配件 ( 依測試容量不同有所差異 ) / 攜帶盒 / 原廠精度檢查報告 |
C式表格
| 測試容量 x 解析度 | ||||||
|---|---|---|---|---|---|---|
| 型號 | gf | kgf | N | lbf | ozf | 附屬配件 |
| ZTS-2N | 200 x 0.1 | - | 2 x 0.001 | - | 7 x 0.001 | A1 ~ A8 |
| ZTS-5N | 500 x 0.1 | - | 5 x 0.001 | - | 18 x 0.01 | |
| ZTS-20N | - | 2 x 0.001 | 20 x 0.01 | 4.4 x 0.001 | - | |
| ZTS-50N | - | 5 x 0.001 | 50 x 0.01 | 11 x 0.01 | - | |
| ZTS-100N | - | 10 x 0.01 | 100 x 0.1 | 22 x 0.01 | - | |
| ZTS-200N | - | 20 x 0.01 | 200 x 0.1 | 44 x 0.01 | - | S1 ~ S8 |
| ZTS-500N | - | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 | - | |
| ZTS-1000N | - | 100 x 0.1 | 1,000 x 1 | 220 x 0.1 | - | RS1、S2 ~ S8 |
C式表格
| 8 個配件 | |||
|---|---|---|---|
| 鈎型測頭/小型 A-1 / S-1/ SR-1※1 |
平型測頭 A-2 / S-2 |
錐型測頭 A-3 / S-3 |
鑿型測頭 A-4 / S-4 |
 |
 |
 |
 |
| V型槽測頭 A-5 / S-5 |
延長桿 A-6 / S-6 |
鈎型測頭/大型 A-7 / S-7 |
Y型測頭 A-8 / S-8 |
 |
 |
 |
 |
C式表格
| 附屬軟體 / Force logger : 附 USB 訊號線，能簡單的將資料輸入電腦進行數據管理。 | |
|---|---|
 |
主要特色 • 讀取計測資料值。 • 顯示採集數據的最大值、最小值、平均值等統計數據。 • 可以 CSV 的型式儲存資料。 • 10 筆/秒取樣速率。 • 推拉力計 / 測力計功能設定。 |
| 作業環境 • OS：Windows 8.1 / 10 / 11。 • 硬體：建議 CPU Pentium 4 ( 1GHz 以上 )、記憶體 2GB、硬碟 10G 以上。 • 平台：.NET Framework 4.8 以上。 • 執行環境：Internet Explorer 6.0、Windows Installer 3.0 以上或更高版本。 • USB 1.1、USB 2.0 連接埠。 |
|
C表

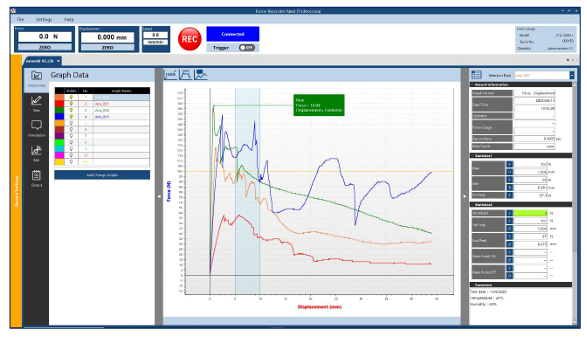

| 力量 V.S 時間 圖表製作軟體 / Force Recorder Next Standard : 標準版 | |
|---|---|
 |
簡介 • 繪製「力量 v.s 時間」曲線圖，清楚呈現測試過程。 此外，測試結果可進行圖形堆疊與比較，實現視覺化彙整與分析，有效提升測試效率與結果判讀性。 |
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-2N | 數位式推拉力計 : 200 gf x 0.1 gf / 2 N x 0.001 N / 7 lbf x 0.001 lbf |
| ZTS-5N | 數位式推拉力計 : 500 gf x 0.1 gf / 5 N x 0.001 N / 18 lbf x 0.001 lbf |
| ZTS-20N | 數位式推拉力計 : 2 kgf x 0.001 kgf / 20 N x 0.01 N / 4.4 lbf x 0.001 lbf |
| ZTS-50N | 數位式推拉力計 : 5 kgf x 0.001 kgf / 50 N x 0.01 N / 11 lbf x 0.01 lbf |
| ZTS-100N | 數位式推拉力計 : 10 kgf x 0.01 kgf / 100 N x 0.1 N / 22 lbf x 0.01 lbf |
| ZTS-200N | 數位式推拉力計 : 20 kgf x 0.01 kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| ZTS-500N | 數位式推拉力計 : 50 kgf x 0.01 kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
| ZTS-1000N | 數位式推拉力計 : 100 kgf x 0.1 kgf / 1,000 N x 0.1 N / 220 lbf x 0.1 lbf |
