■ 量測 拉伸力 / 壓縮力。
■ 顯示器、感測器分離型測力計，可配置於多種 拉力、推力測試設備中。
■ 可搭配握把執行手持式操作或裝置於測試台，進行多元化的測試應用。
■ 長方型機體結構內建螺紋孔位，可透過螺絲鎖附集成至測試設備中或生產線上。
 |

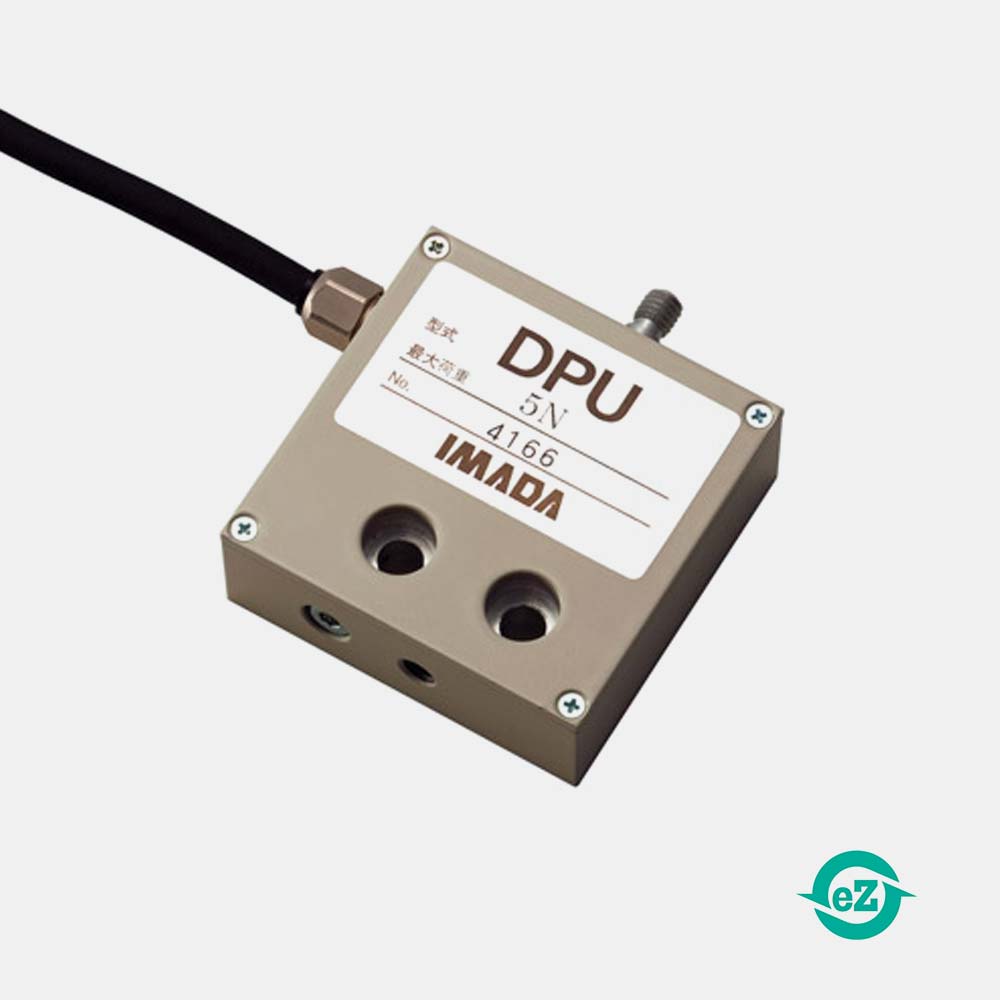

1. DPU系列 拉伸及壓縮型力量傳感器/感測器 : 長方型機體結構內建螺紋孔位，可透過螺絲鎖附集成至測試設備中或生產線上。 |
 |
2. DPU系列 拉伸及壓縮型力量傳感器/感測器 : 顯示器、感測器分離型的機體結構，可配置於多種拉力、推力測試設備中。 |
 |
3. 使用可選配的的握把進行手持式操作或夾具進行 拉伸力 及 壓縮力 的測試。 |
| 型號 | DPU-2N ~ 500 N |
| 測試容量 | 0.2 ~ 50 Kgf / 2 ~ 500 N / 7 ~ 110 lbf |
| 安全過載等級 | 2 ~ 5 N : 150% 10 ~ 500 N : 200% |
| 工作環境（允許溫度） | 0℃ ～ 50℃ ( -10℃ ~ +60℃ ) |
| 機體重量 | 約 325 g |
| 纜線長度 | 2 M |
| 計測軸軸徑 | 請參閱【外觀尺寸】內容 |
B式表格
| 感測器與顯示器組合的機型 | |||||
|---|---|---|---|---|---|
| 型號 | 測試容量 | 精確度 | Kgf | N | lbf |
| ZTS-DPU-2N | 2 N | ± 0.2% F.S. | 200 x 0.1 ( gf ) | 2 x 0.001 | 7 x 0.001 ( ozf ) |
| ZTS-DPU-5N | 5 N | 500 x 0.1 ( gf ) | 5 x 0.001 | 18 x 0.01 ( ozf ) | |
| ZTS-DPU-10N | 10 N | 1 x 0.001 | 10 x 0.01 | 2.2 x 0.001 | |
| ZTS-DPU-20N | 20 N | 2 x 0.001 | 20 x 0.01 | 4.4 x 0.001 | |
| ZTS-DPU-50N | 50 N | 5 x 0.001 | 50 x 0.01 | 11 x 0.01 | |
| ZTS-DPU-100N | 100 N | 10 x 0.01 | 100 x 0.1 | 22 x 0.01 | |
| ZTS-DPU-200N | 200 N | 20 x 0.01 | 200 x 0.1 | 44 x 0.01 | |
| ZTS-DPU-500N | 500 N | 50 x 0.01 | 500 x 0.1 | 110 x 0.1 | |
C表
| 力量 V.S 時間 圖表製作軟體 / Force Recorder : 標準版 | |
|---|---|
 |
簡介 • 繪製 力量 - 時間 曲線圖。
|
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表

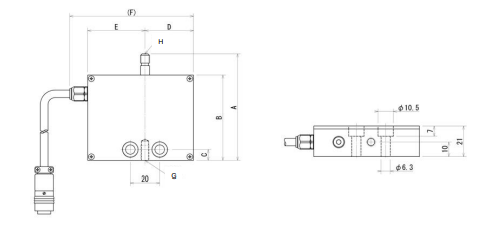

| 單位 : mm | ||||||
|---|---|---|---|---|---|---|
| 型號 | A | B | C | D | E | ( F ) |
| DPU-2N | 71 | 57 | 12 | 26 | 32 | ( 70 ) |
| DPU-5N | 71 | 57 | 12 | 26 | 32 | ( 70 ) |
| DPU-10N | 71 | 57 | 12 | 26 | 32 | ( 70 ) |
| DPU-20N | 73 | 59 | 7.5 | 33 | 39 | ( 84 ) |
| DPU-50N | 73 | 59 | 7.5 | 33 | 39 | ( 84 ) |
| DPU-100N | 73 | 59 | 7.5 | 33 | 39 | ( 84 ) |
| DPU-200N | 73 | 59 | 7.5 | 33 | 39 | ( 84 ) |
| DPU-500N | 73 | 59 | 7.5 | 33 | 39 | ( 84 ) |
C式表格
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTS-DPU-2N | 分離型數位式推拉力計 : 200 gf x 0.1 gf / 2 N x 0.001 N / 7 ozf x 0.001 ozf |
| ZTS-DPU-5N | 分離型數位式推拉力計 : 500 gf x 0.1 gf / 5 N x 0.001 N / 18 ozf x 0.01 ozf |
| ZTS-DPU-10N | 分離型數位式推拉力計 : 1 Kgf x 0.001 Kgf / 10 N x 0.01 N / 2.2 lbf x 0.001 lbf |
| ZTS-DPU-20N | 分離型數位式推拉力計 : 2 Kgf x 0.001 Kgf / 20 N x 0.01 N / 4.4 lbf x 0.001 lbf |
| ZTS-DPU-50N | 分離型數位式推拉力計 : 5 Kgf x 0.001 Kgf / 50 N x 0.01 N / 11 lbf x 0.01 lbf |
| ZTS-DPU-100N | 分離型數位式推拉力計 : 10 Kgf x 0.01 Kgf / 100 N x 0.1 N / 22 lbf x 0.01 lbf |
| ZTS-DPU-200N | 分離型數位式推拉力計 : 20 Kgf x 0.01 Kgf / 200 N x 0.1 N / 44 lbf x 0.01 lbf |
| ZTS-DPU-500N | 分離型數位式推拉力計 : 50 Kgf x 0.01 Kgf / 500 N x 0.1 N / 110 lbf x 0.1 lbf |
