A 式表格
| 系列 | PSM |
| 測試行程 | 10 mm |
| 刻度 ※1 | 200 格 |
| 精確度 | ± 0.1％F.S 以内 |
| 重量 | 約 660 g |

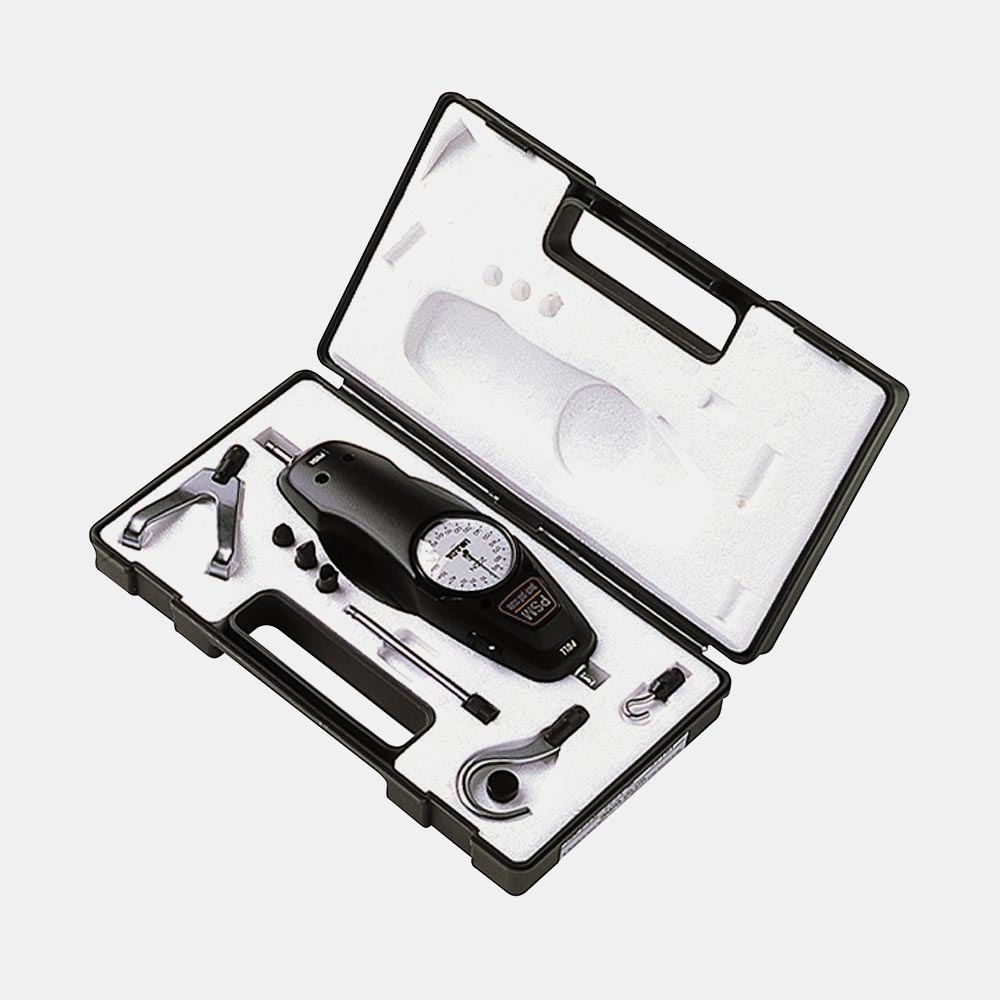

| 標準配備 | 測頭 x 8、原廠精度檢驗報告、操作說明書、收納盒 |
※ : 由於是彈簧式測量儀器，因此不適用於較大衝擊和連續振動的測量，例如斷裂測試。
※ 1: 30N、300N、3K、30K 等機型為 150 格。
| 公斤 / Kgf 單位制 | ||||
|---|---|---|---|---|
| 型號 | 測試容量 : Kgf | 解析度 : gf | 計測軸螺牙 | 附屬配件 |
| PSM-2K | 2 | 10 | M6 | A-1 ~ A-8 |
| PSM-3K | 3 | 20 | ||
| PSM-5K | 5 | 25 | ||
| PSM-10K | 10 | 50 | ||
| PSM-20K | 20 | 100 | S-1 ~ S-8 | |
| PSM-30K | 30 | 200 | ||
| PSM-50K | 50 | 250 | ||
| 牛頓 / N 國際單位制 | ||||
|---|---|---|---|---|
| 型號 | 測試容量 : N | 解析度 : N | 計測軸螺牙 | 附屬配件 |
| PSM-20N | 20 | 0.1 | M6 | A-1 ~ A-8 |
| PSM-30N | 30 | 0.2 | ||
| PSM-50N | 50 | 0.25 | ||
| PSM-100N | 100 | 0.5 | ||
| PSM-200N | 200 | 1 | S-1 ~ S-8 | |
| PSM-300N | 300 | 2 | ||
| PSM-500N | 500 | 2.5 | ||
■ 測試容量 : 50 Kgf / 500 N。
■ 精細的刻度可執行高精度的量測。
■ 拉力 / 推力 峰值保留功能。
■ 單一機型可同時量測 拉伸力 / 壓縮力。
■ 配件或夾治具所增加的負載可透過盤面旋轉機構進行零點調整。
 |

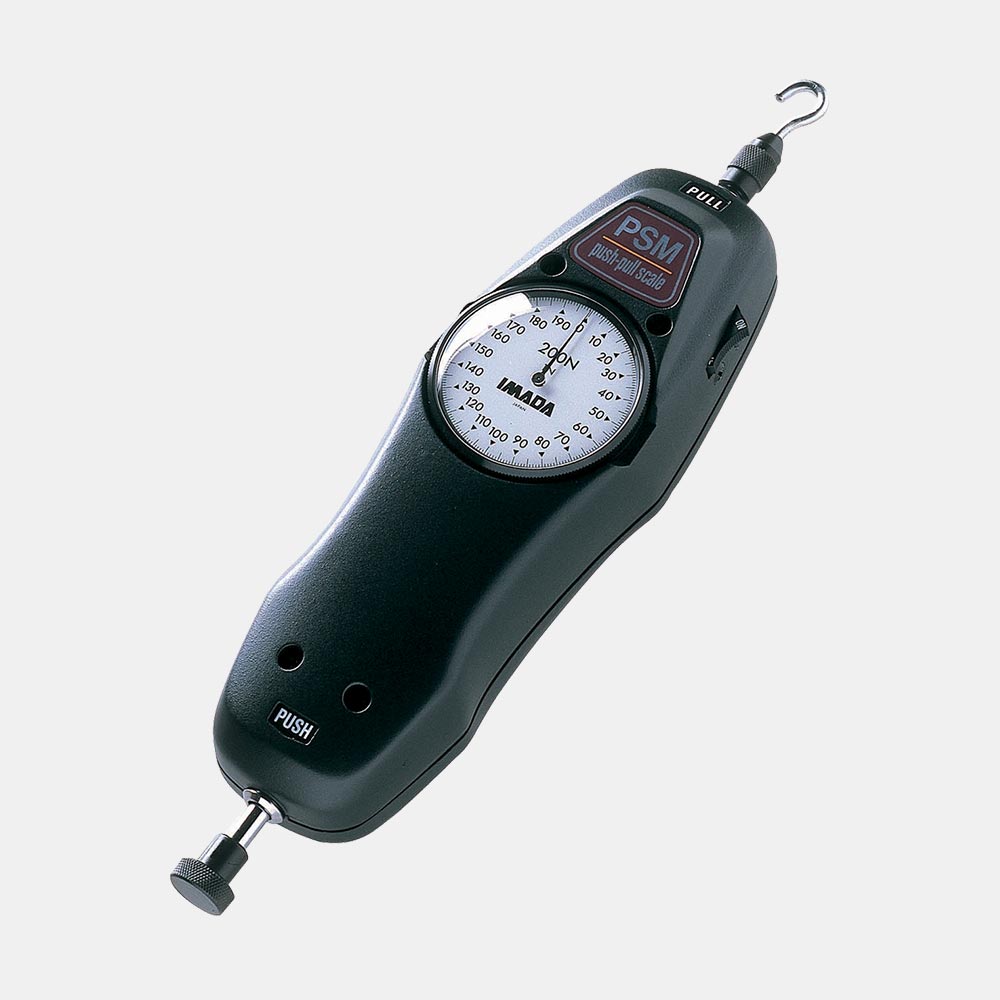

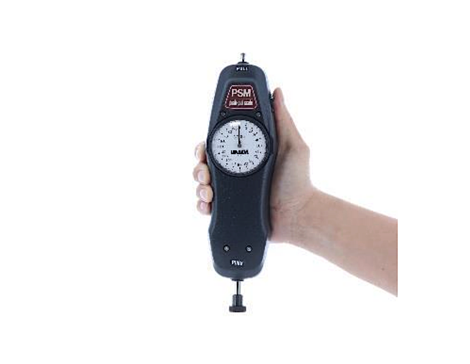

1. IMADA PSM 系列推拉力計可以手持方式進行力量的測量。 |
 |

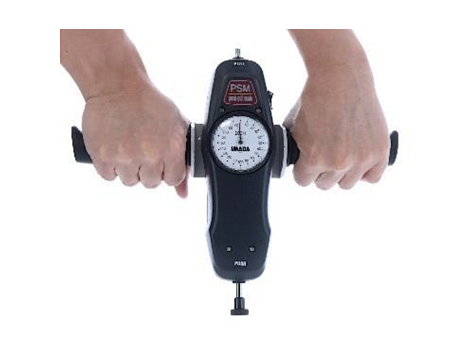

2. 安裝推拉力計的 專屬握把 可以增加 PSM 系列測力計量測時的穩定性。 |
 |

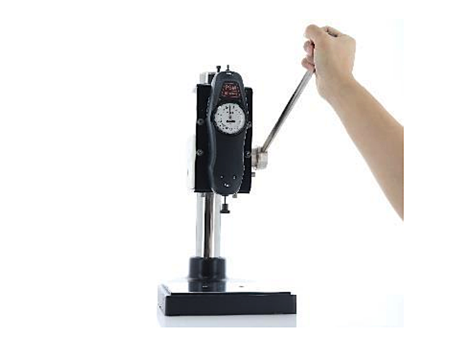

3. 將 PSM 系列測力計安裝於 手動式測試台，可提升測量的效率。 |
C式表格
| 8個配件 | |||
|---|---|---|---|

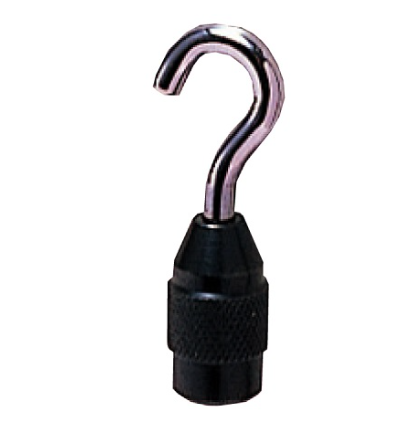

| 鈎型測頭/小型 A-1 / S-1 |

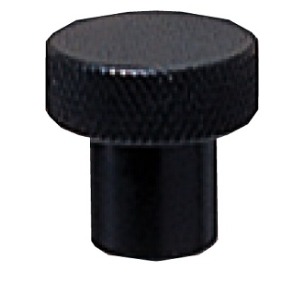

平型測頭 A-2 / S-2 |

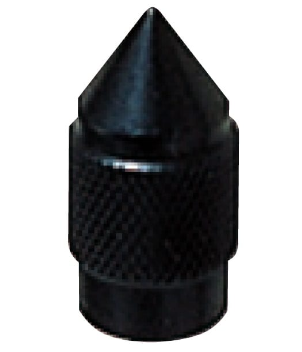

錐型測頭 A-3 / S-3 |

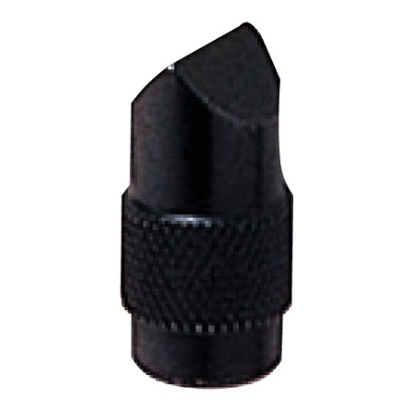

鑿型測頭 A-4 / S-4 |
 |
 |
 |
 |

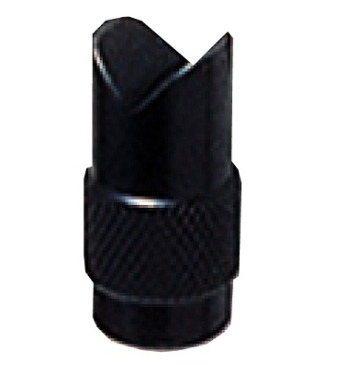

| V型槽測頭 A-5 / S-5 |

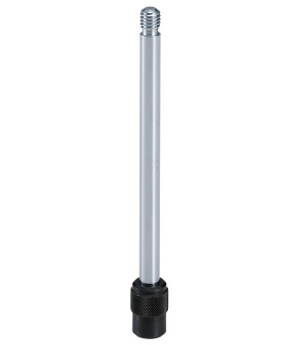

延長桿 A-6 / S-6 |

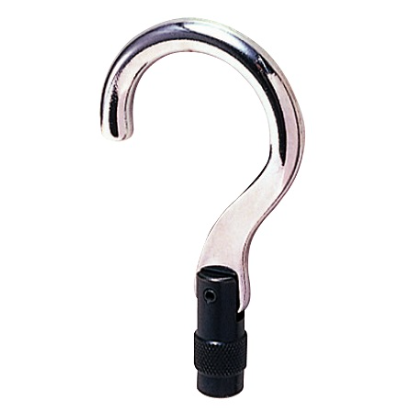

鈎型測頭/大型 A-7 / S-7 |

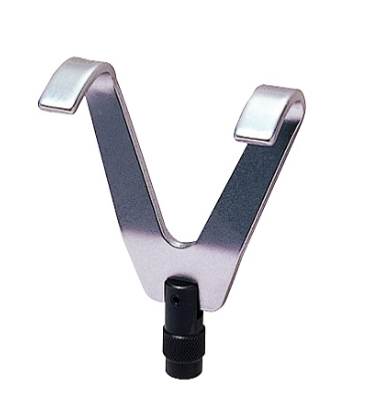

Y型測頭 A-8 / S-8 |
 |
 |
 |
 |
訂購資訊
| 型號 | 描述 |
|---|---|
| PSM-2K | 指針式推拉力計 / 公制單位 : 2 Kgf x 10 gf |
| PSM-3K | 指針式推拉力計 / 公制單位 : 3 Kgf x 20 gf |
| PSM-5K | 指針式推拉力計 / 公制單位 : 5 Kgf x 25 gf |
| PSM-10K | 指針式推拉力計 / 公制單位 : 10 Kgf x 50 gf |
| PSM-20K | 指針式推拉力計 / 公制單位 : 20 Kgf x 100 gf |
| PSM-30K | 指針式推拉力計 / 公制單位 : 30 Kgf x 200 gf |
| PSM-50K | 指針式推拉力計 / 公制單位 : 50 Kgf x 250 gf |
| PSM-20N | 指針式推拉力計 / 國際單位制 : 20 N x 0.1 N |
| PSM-30N | 指針式推拉力計 / 國際單位制 : 30 N x 0.2 N |
| PSM-50N | 指針式推拉力計 / 國際單位制 : 50 N x 0.25 N |
| PSM-100N | 指針式推拉力計 / 國際單位制 : 100 N x 0.5 N |
| PSM-200N | 指針式推拉力計 / 國際單位制 : 200 N x 1 N |
| PSM-300N | 指針式推拉力計 / 國際單位制 : 300 N x 2 N |
| PSM-500N | 指針式推拉力計 / 國際單位制 : 500 N x 2.5 N |
