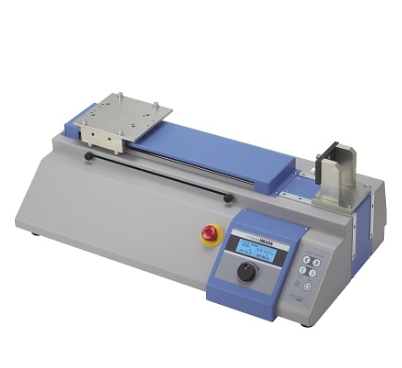

IMADA MH2 系列臥式機種特別針對客製化夾治具與大型工件測試需求而設計，適合進行耐久性與摩擦係數等長時間測試。
開放式平台便於治具客製與樣品安裝，橫向驅動方式讓操作更穩定、安全。
■ 人體工學設計的傾斜式操控面板，操作直覺便利。
■ 測試速度範圍 10 ~ 300 mm/min，能穩定施加拉伸與壓縮負載。
■ 可依測試參數設定負載、移動速度與測量速率，實現自動試驗執行。
■ 提供手動、微動及循環三種測試模式。
■ 支援循環次數設定，適用於耐久性測試。
■ 內建計時器，可進行拉力／壓力負載保持測試 。
■ 可與 IMADA ZTA / ZTS 系列數位式測力計搭配使用，並支援多種治具安裝，靈活對應各種樣品形狀與測試條件。
■ 搭配 Force Recorder Next Standard 軟體，可透過觸發功能自動啟動與停止記錄。
■ 載物台可靈活安裝各式夾治具及固定裝置。
微小拉伸/壓縮、精密插拔力、薄片/細線材/小型組件的破壞力或保持力。
測試重複性與解析需求高的場景。
 |
1. IMADA MH2 系列電動拉壓力測試機 : 載物台可以安裝多種夾具和固定裝置，並提供穩定的測試速度施加拉力和推力，可滿足各種拉伸和壓縮測試需求。 |
 |

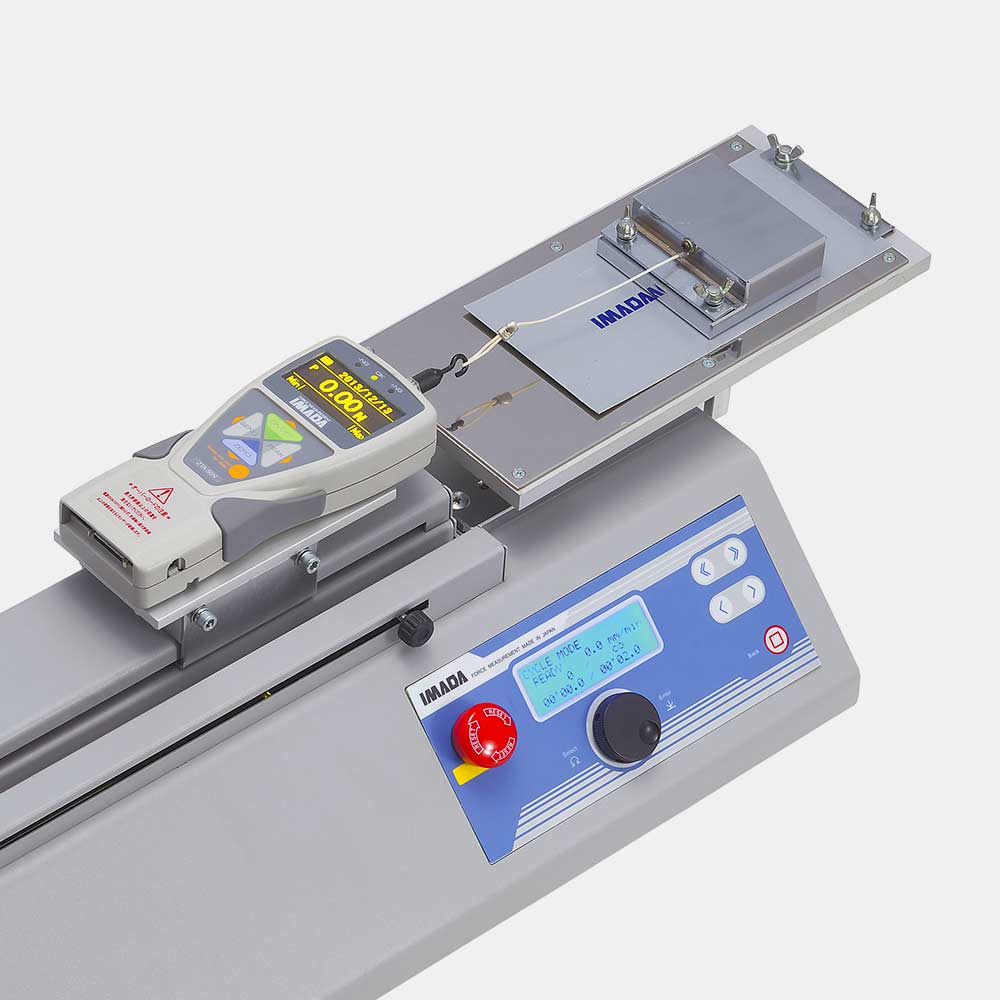

2. IMADA MH2 系列材料強度試驗機 : 搭配摩擦係數量測用治具可測量 橡膠、薄膜及紙張的摩擦係數，相關測試資料值經由專屬軟體計算摩擦力的靜態和動態係數。 |
 |

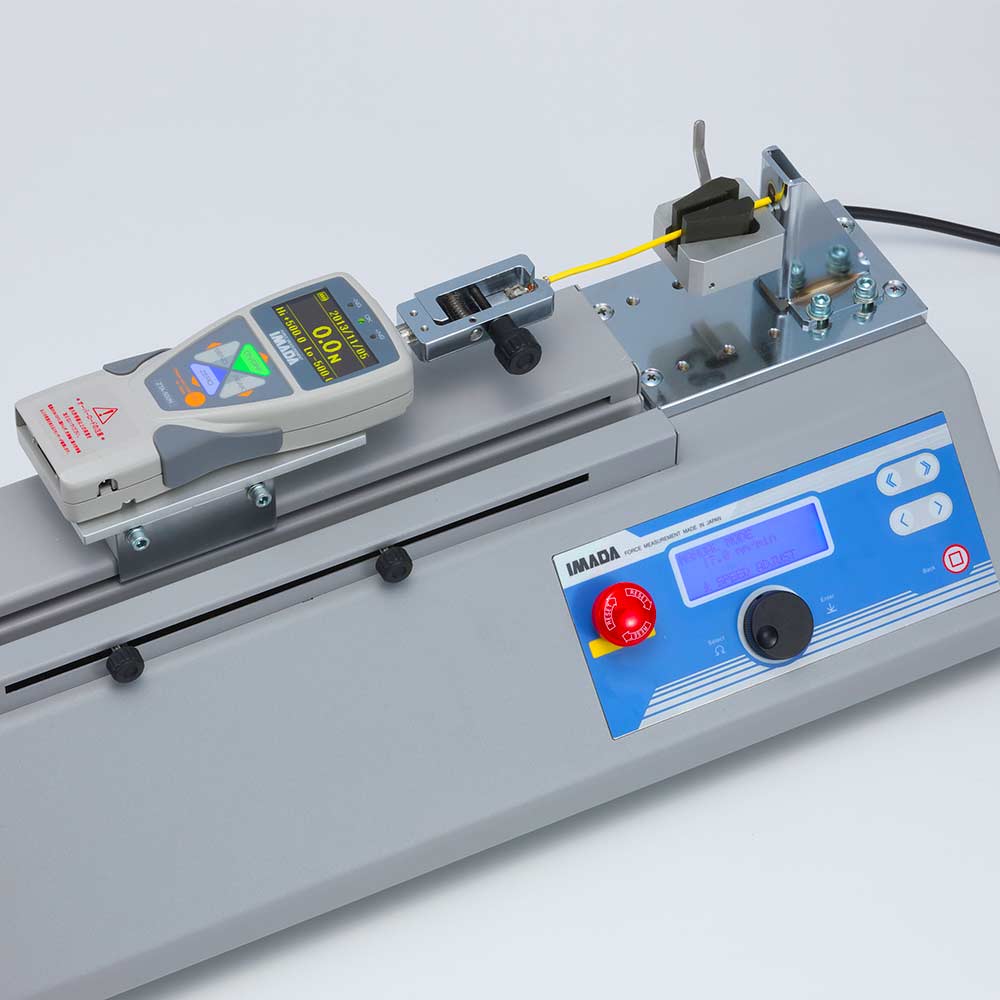

3. IMADA MH2 系列拉力壓力測試機 : 搭配線材壓接端子強度測試型夾具，可進行 線纜/線束、連接器線材等壓接端子的拉拔力及鉚合強度測試。 |
C式表格
測試範圍 50 N～2,500 N，速度範圍 10～300 mm/min，可通過左、右定位旋鈕控制移動距離與設定循環次數，搭配多種夾治具與感測器。
採用高精度伺服馬達驅動，搭配數位控制面板，可設定測試速度、執行時間與迴圈次數。
開放式載物台可支援大尺寸樣品的各類拉壓測試，確保長距離移動下的重現性與精度。
| 型號 | MH2-500N | MH2-2500N |
|---|---|---|
| 測試容量 | 50 kgf / 500 N / 110 lbf | 250 kgf / 2,500 N / 550 lbf |
| 測試速度 | 範圍 : 10 ~ 300 mm/min 10 ~ 20 mm/min : 增量 0.5 mm/min 20 ~ 100 mm/min : 增量 5 mm/min 100 ~ 300 mm/min : 增量 10 mm/min |
|
| 最大測試寬度 | 約 245 mm | 約 340 mm |
| 彎曲鋼性 | ＜ 0.5 mm | |
| 行程極限裝置 | 通過左、右定位旋鈕進行控制 | |
| 測試模式 | 手動 / 微動 / 循環模式 | |
| 功能 | 迴圈數（重複測試的次數）：最多 65,535 次 計時器（負載保持）：最長 99 分鐘 59.9 秒 / 0.1 秒 增量 |
|
| 作動控制 | 緊急停止、負載控制、過載防護（選購 ZTS / ZTA 系列測力計及專屬電纜，不能保證完全防止過載） | |
| 操作環境 | 0 ~ +40°C、35％ ~ 70％RH（無凝結情況下） | |
| 使用電源 | AC 100 ~ 240 V，50/60Hz | |
| 重量 | 約 14 kg | 約 27 kg |
| 外觀尺寸 | 參閱外觀尺寸圖 | |
| 標準配件 | 操作手冊、電源線、備用保險絲、工具、治具安裝轉接器 | |
| 適用的機型 | 指針式 / 機械式 : FB、PS、PSM 系列 數位式 / 電子式 : DST、DSV、ZTS、ZTA 系列 ( 1,000N 以下機型 ) 1,000N 以上 : 可選擇 ZTS、ZTA 系列 ( 2,500N 以上機型 )、或搭配荷重元 : DPU 系列 |
|
C式表格

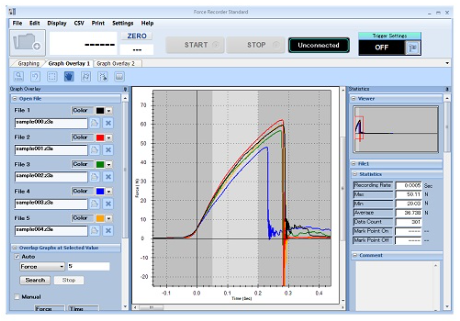

可與 IMADA ZTA / ZTS 系列數位測力計連線使用，透過 Force Recorder Next 軟體進行圖形記錄、峰值分析與資料堆疊比較，提高測試分析效率。
| 力量 V.S 時間 圖表製作軟體 / Force Recorder Next Standard : 標準版 | |
|---|---|
 |
簡介 測試結果可進行圖形堆疊與比較功能，進行視覺化彙整與分析，有效提升測試效率與結果判讀性。 |
Q1：MH2 系統適合哪些使用情境？
A：適合微小力值、高解析度的量測需求，常見於精密零件、微型組件與研發/品管場景，特別重視細微差異的可量化比較。
Q2：MH2 系統可以做哪些測試項目？
A：可對應微小拉伸／壓縮、插拔力、保持力（Hold）、破壞力等；並可依樣品特性配置精密夾持治具以提升穩定性。
Q3：為什麼微小力值更需要「系統」規劃？
A：微小力值容易受到夾持滑動、偏心與外力干擾影響；以系統方式整合量測、定位與治具，可更有效控制誤差並確保結果可信。
Q4：MH2 如何提升測試一致性與重複性？
A：透過更適合微小力值的量測配置與精密治具，降低雜訊與外部干擾，讓峰值與細微差異更清楚、可重複驗證。
Q5：可以做合格／不合格的上下限判定嗎？
A：可以。是否能設定上限／下限判定，取決於你搭配的推拉力計與輸出方式；若需現場快速判定，可一併規劃顯示與資料輸出。
Q6：常見的材料與零件測試有哪些？
A：常見包含細線材、薄片、小型黏著件、微型彈性件等測試；也適用於精密結構件的拉壓強度與保持力評估（依治具配置）。
Q7：常見的製程／組裝測試有哪些？
A：包含精密插拔力、微小扣合力、按壓回彈力等組裝力評估；適合比較不同批次或不同製程條件造成的細微差異。
Q8：一套系統通常包含哪些標準配置？
A：常見標準配置包含以下項目：
1）高解析測試台：IMADA MH2
2）力量量測：微小量程推拉力計／感測器（依量程與解析度選型）
3）精密治具：微型夾具／定位座／對心接頭（依樣品選配）
4）資料輸出：通訊輸出／報表（依儀表／軟體）
Q9：最常見的加購項目是什麼？
A：常見加購包含對心接頭（降低偏載誤差）、防滑夾持治具（避免滑動造成假峰值）、樣品定位治具（提升重複性與效率）。
Q10：若需要更一致的操作流程，該怎麼規劃？
A：可依流程需求加入治具快拆、樣品定位、啟動方式與安全防護，使操作更一致，適用於重複測試與批次比較。
Q11：若需要力－位移曲線分析，MH2 也適合嗎？
A：若需求包含力－位移曲線、位移同步量測或材料變形分析，建議導入 FSA／FSA-H 的曲線分析架構，以利疊圖比較與報告交付。
Q12：選型時需要提供哪些資訊？
A：建議提供預估最大力值（微小量程）、樣品尺寸/形狀、夾持方式與重複性目標，以及是否需要曲線/報表，才能快速確認配置。
左圖右文表格
 |

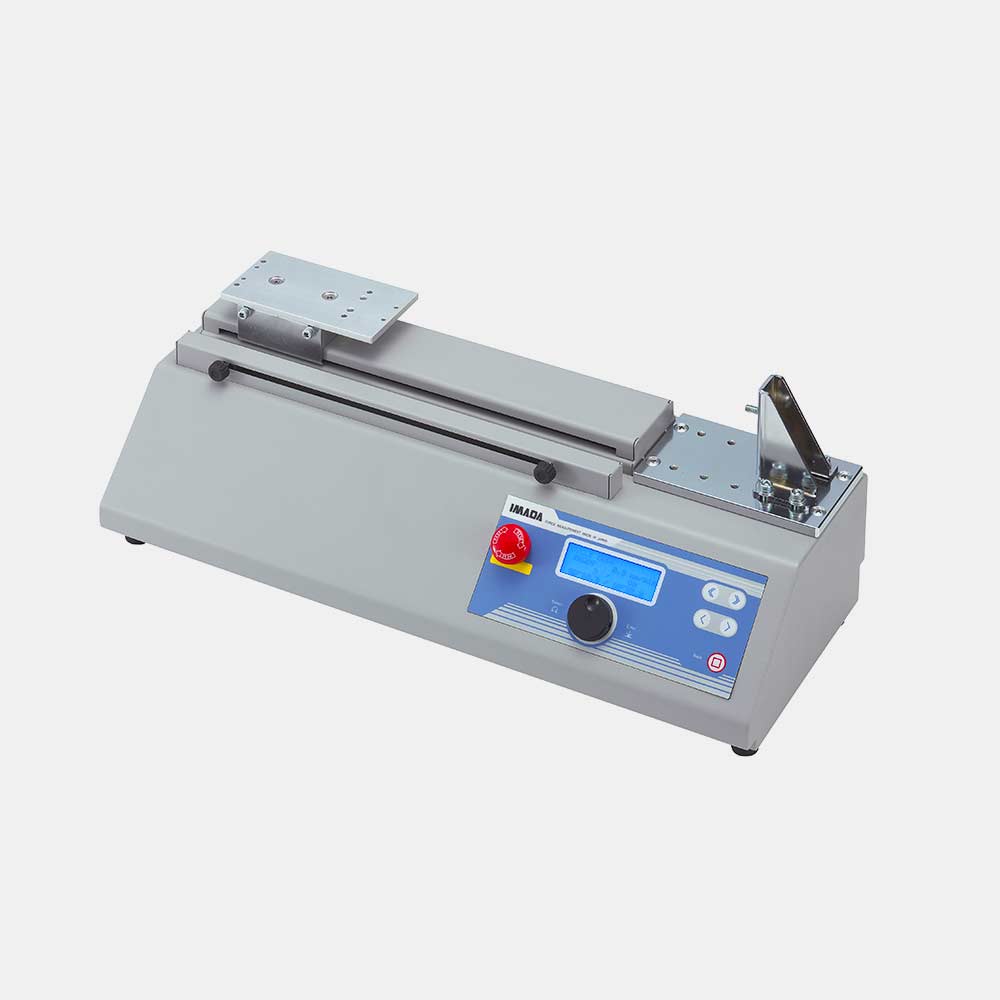

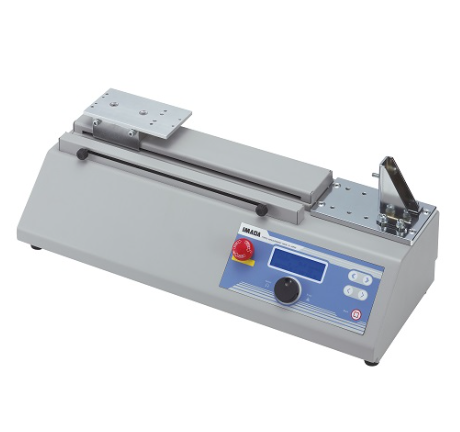

1. MH2-500N 型拉力/壓力測試機 |
 |
2. MH2-2500N 型拉力/壓力測試機 |
C式表格

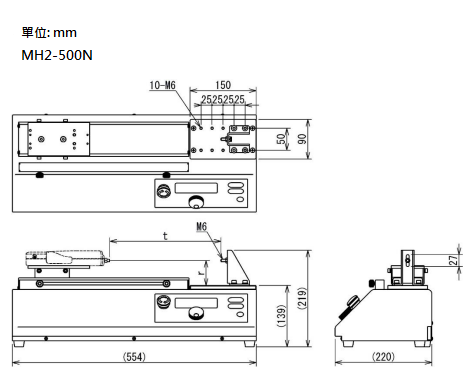

| 型號 | MH2-500N | |
|---|---|---|
| r | 安裝 DST/DSV/ZTS/ZTA 等型式測力計 ( 2 ~ 500 N ) | 56 |
| t | 安裝 DST/DSV 等型式測力計 ( 2 ~ 500 N ) | 250 |
| 安裝 ZTS/ZTA 等型式測力計 ( 2 ~ 500 N ) | 245 | |
C式表格

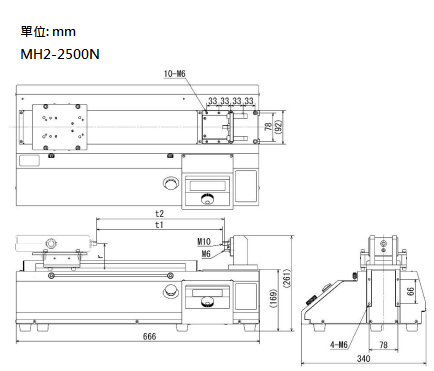

| 型號 | MH2-2500N | |
|---|---|---|
| r | 安裝 ZTS/ZTA 等型式測力計 ( 2 ~ 1,000 N ) | 57.5 |
| 安裝 ZTS/ZTA 等型式測力計 ( 2,500 N ) | 70.5 | |
| t 1 | 安裝 ZTS/ZTA 等型式測力計 ( 2,500 N ) | 0 ~ 340 |
| t 2 | 安裝 ZTS/ZTA 等型式測力計 ( 2 ~ 1,000N ) | 0 ~ 300 |
購資訊
| 型號 | 描述 |
|---|---|
| MH2-500N | 電動型臥式拉壓力測試機 : 測試範圍 50 kgf / 500 N / 110 lbf 、測試寬度 : 245 mm |
| MH2-2500N | 電動型臥式拉壓力測試機 : 測試範圍 250 kgf / 2,500 N / 550 lbf 、測試寬度 : 340 mm |
