MARK-10 🇺🇸

G1076 轉塔式線材壓接端子類拉力強度用夾具-小型

■ G1076
■ 線材類壓接端子的拉力強度測試用治具。
■ 多重線徑槽寬度，最寬可達 : 6.3 mm / 0.25 in
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

此款夾具設計用於線材類的拉伸測試，藉著夾具固定電線端子、電纜、連接器和其他樣品進行線材類的壓接端子之拉力強度測試。

提供多種尺寸的溝槽，可應用於 6.3 mm / 0.25 in 以下的各種線徑。將轉盤轉動到所需的尺寸，內建的磁體裝置除了將轉輪保持在適當位置外，並可防止意外旋轉到不同尺寸的凹槽內。

對於獨特樣品的形狀和尺寸，還提供了一個可另行加工的空白式備用治具。

此夾具通常與 G1002/雙滾輪式夾具搭配使用。

加入詢問車

應用範例

特色

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

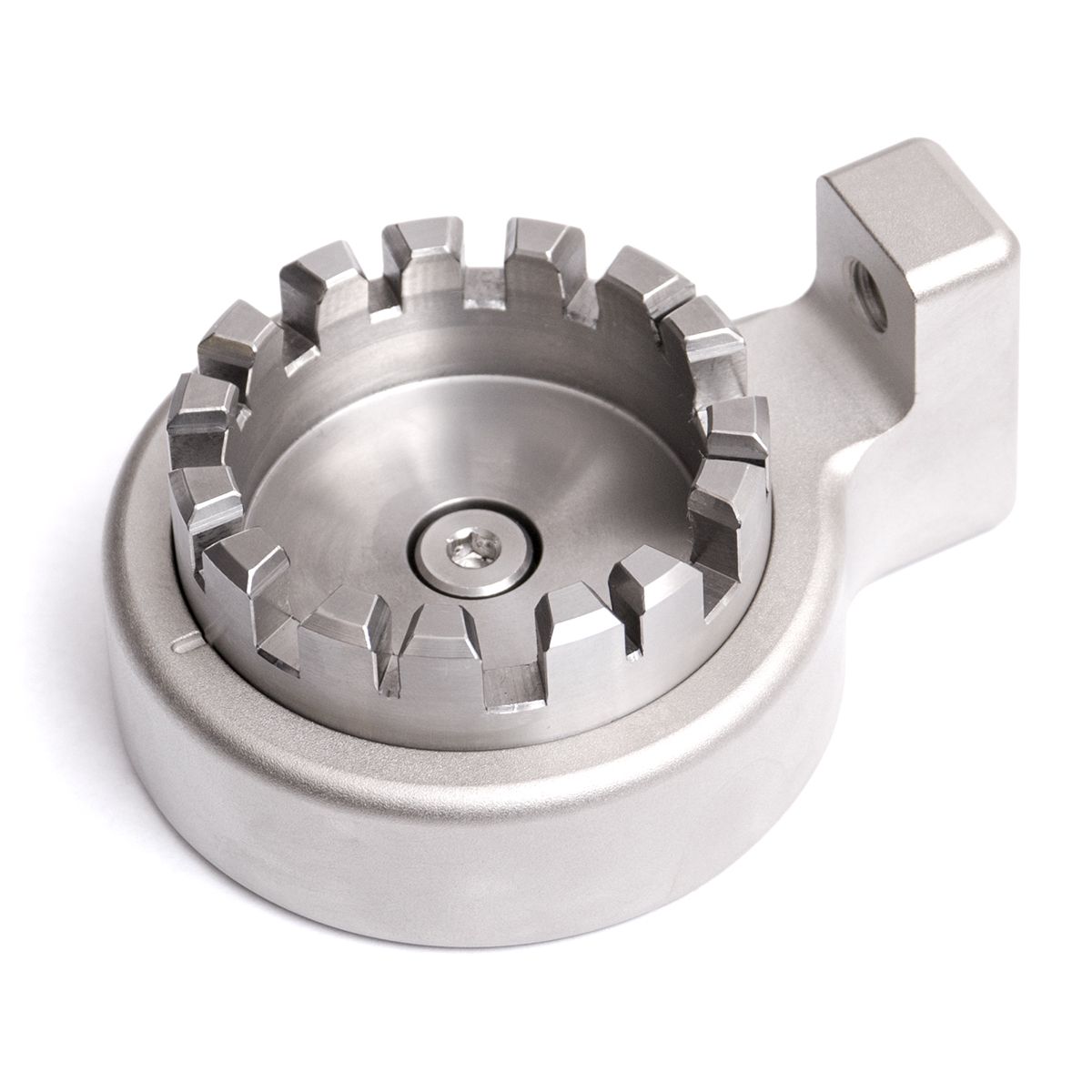

	1. G1076/轉塔式線材壓接端子類拉力強度用夾具，可以容納多種尺寸的線徑，使用時將轉盤旋轉到相對應尺寸的溝槽後進行測試。

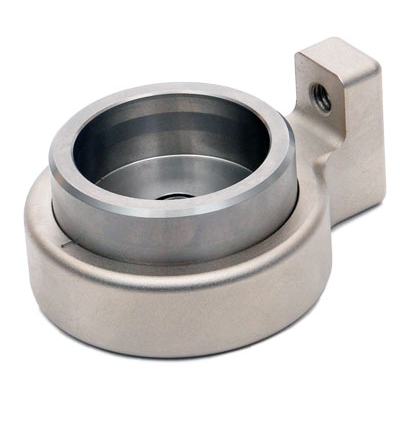

	2. WT3003/轉塔式線材壓接端子類拉力強度用的空白式備用夾具 ( 選購配備 ) : 可用於現場加工，以適應獨特樣品的形狀和尺寸。

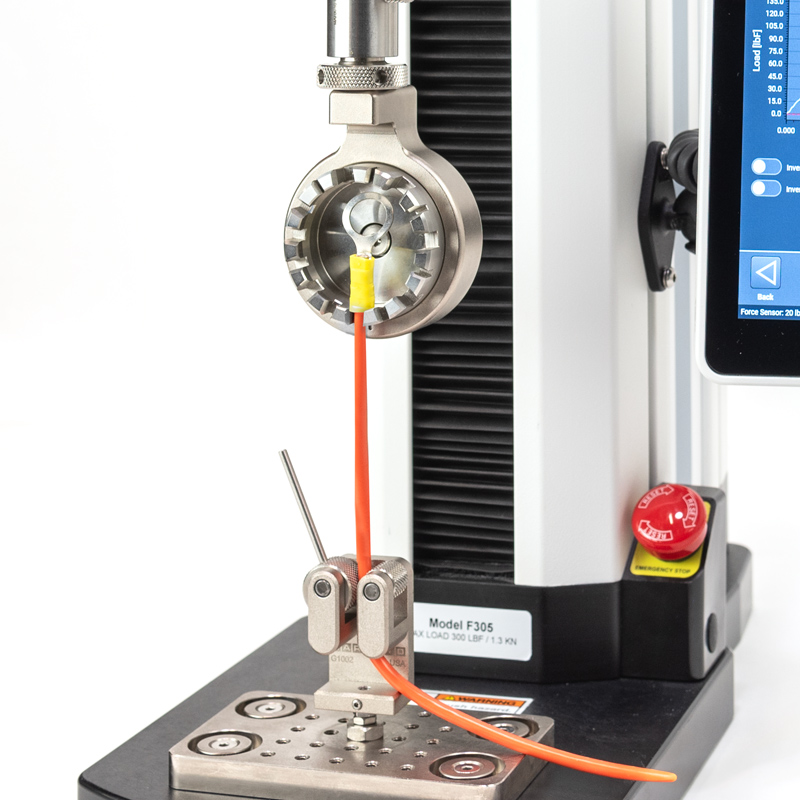

	3. G1076/轉塔式線材壓接端子類拉力強度用夾具，搭配測試台及 G1002/雙滾輪式夾具，被配置用於導線端子拉力強度測試應用之使用範例。

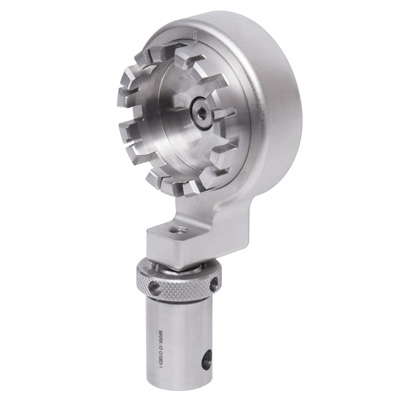

	4. G1076/轉塔式線材壓接端子類拉力強度用夾具，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

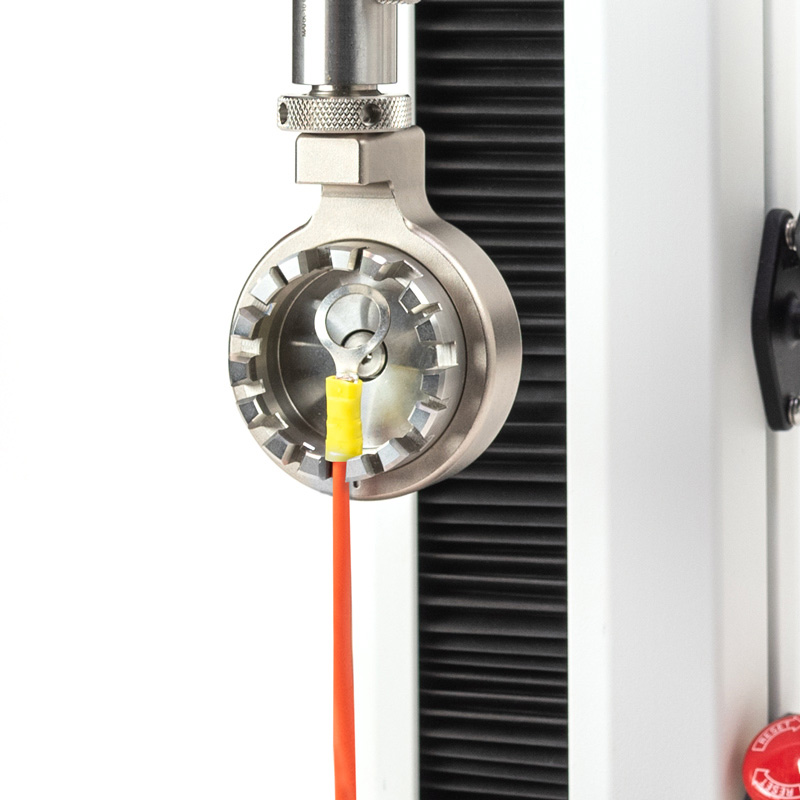

	5. G1076/轉塔式線材壓接端子類拉力強度用夾具，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

特色

■ 內建的磁體裝置可將轉輪定位在所選擇的溝槽處。
■ 可用於現場加工的空白式備用治具，可適應獨特樣品的形狀和尺寸。

規格

■ 線徑範圍 : 0 ~ 6.3 mm / 0~ 0.25 in

■ 溝槽尺寸 ~ mm ( in ) :

0.7 ( 0.03 )、1.0 ( 0.04 )、1.5 ( 0.06 )、2.0 ( 0.08 )、2.3 ( 0.09 )、2.8 ( 0.11 )、3.0 ( 0.12 )、3.5 ( 0.14 )、

3.8 ( 0.15 )、4.3 ( 0.17 )、4.5 ( 0.18 )、5.1 ( 0.20 )、5.3 ( 0.21 )、5.8 ( 0.23 )、6.3 ( 0.25 )

■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf

■ 重量 : 0.45 Kg

選購配備

左圖右文表格

	1. 空白式備用治具可用於現場加工，以適應獨特的樣品形狀和尺寸。

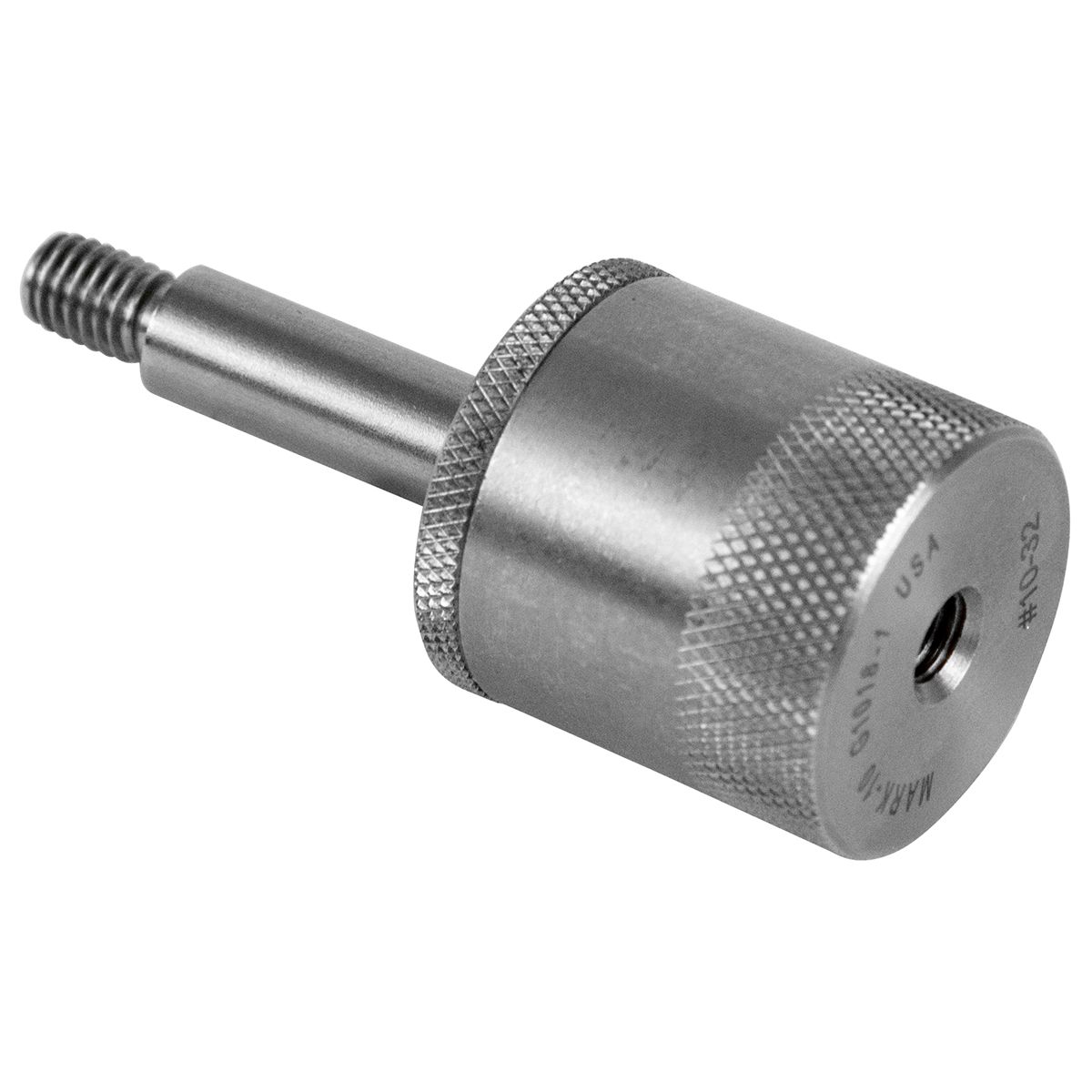

	2. 旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	3. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

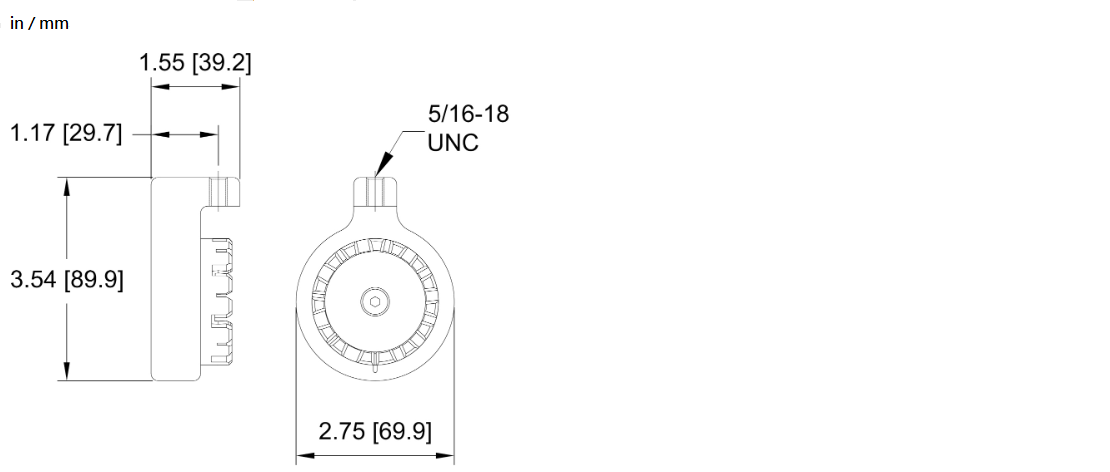

外觀尺寸

訂購資訊

訂購資訊

型號	描述
G1076	轉塔式線材壓接端子夾具-小型，夾持範圍 : 0 ~ 6.3 mm / 0 ~ 0.25 in。
G1018-2	旋轉型連接器 : 5/16 - 18
WT3003	可另行加工的空白式備用治具。
