MARK-10 🇺🇸

G1002 雙滾輪式夾具

■ G1002
■ 電線、管狀物和其他纖細樣品的拉伸測試。
■ 線徑規格(最大) : Ø 5.6 mm / Ø 0.22 in
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf

此滾輪式夾具用於固定電線、電纜和管狀類樣品的末端處以進行拉力測試，高效率的凸輪和便利的側邊溝槽設計，咬合及鬆開樣品時可快速和簡便崁入。

搭配 G1001系列線材及電線壓接端子類夾治具，適用於固定線材類壓接端子、電纜、3C類產品的連接器和其他樣品進行拉力強度測試。

加入詢問車

應用範例

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

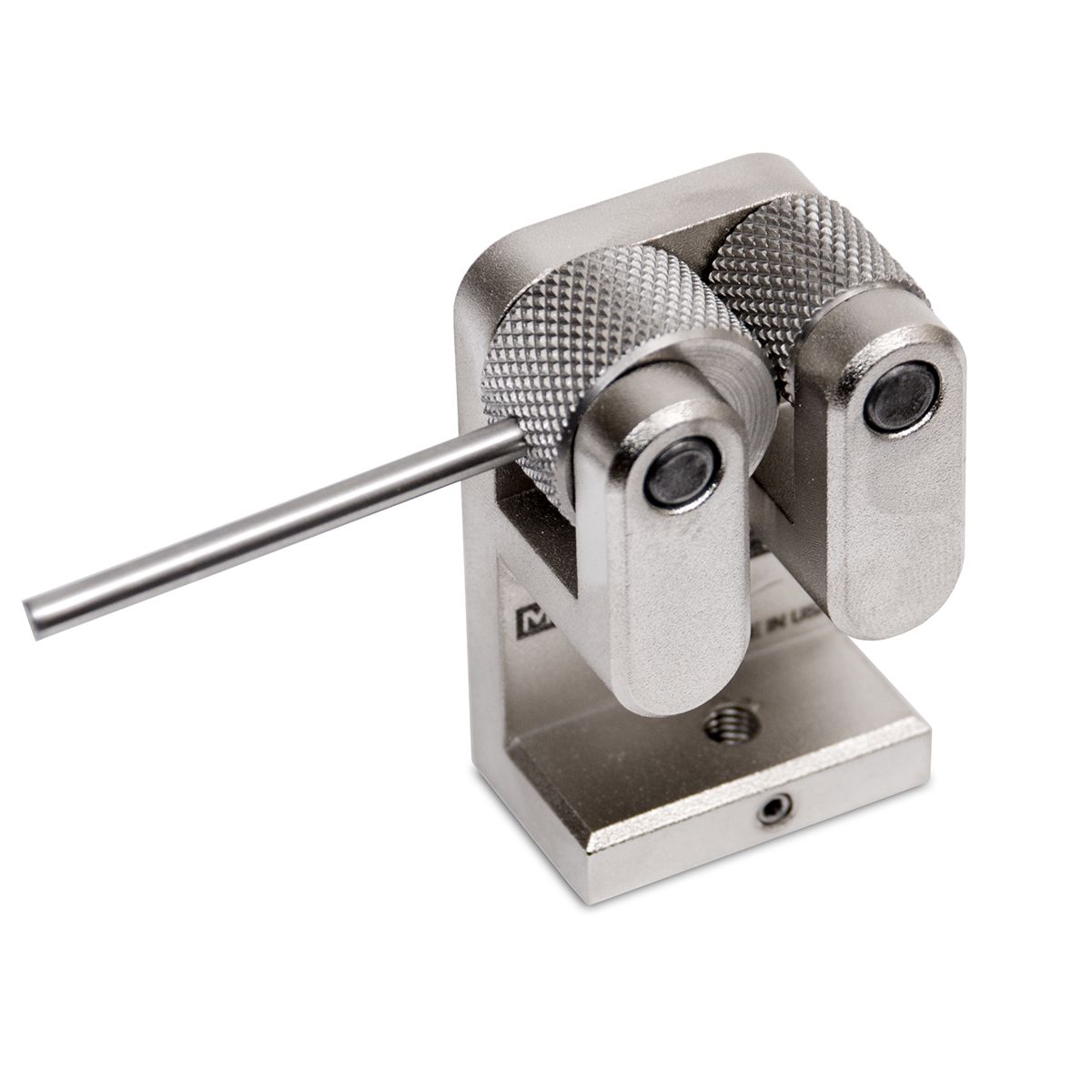

	1. G1002/雙滾輪式夾具，夾持寬度 : 0 ~ 5.6 mm / 0 ~ 0.22 in，採鋸齒狀鋼質滾軸製作，抓握特性優異。

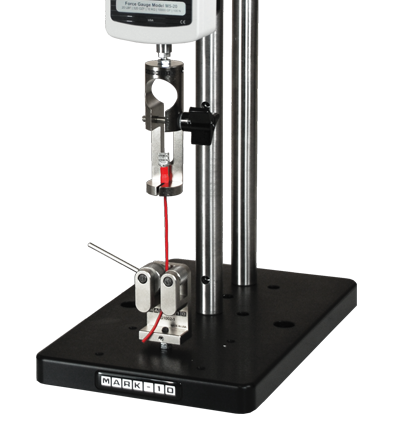

	2. G1002/雙滾輪式夾具，結合數字型測力計、測試台及 G1001/線材、電線壓接端子類夾治具，被配置用於導線端子拉力強度測試應用之使用範例。

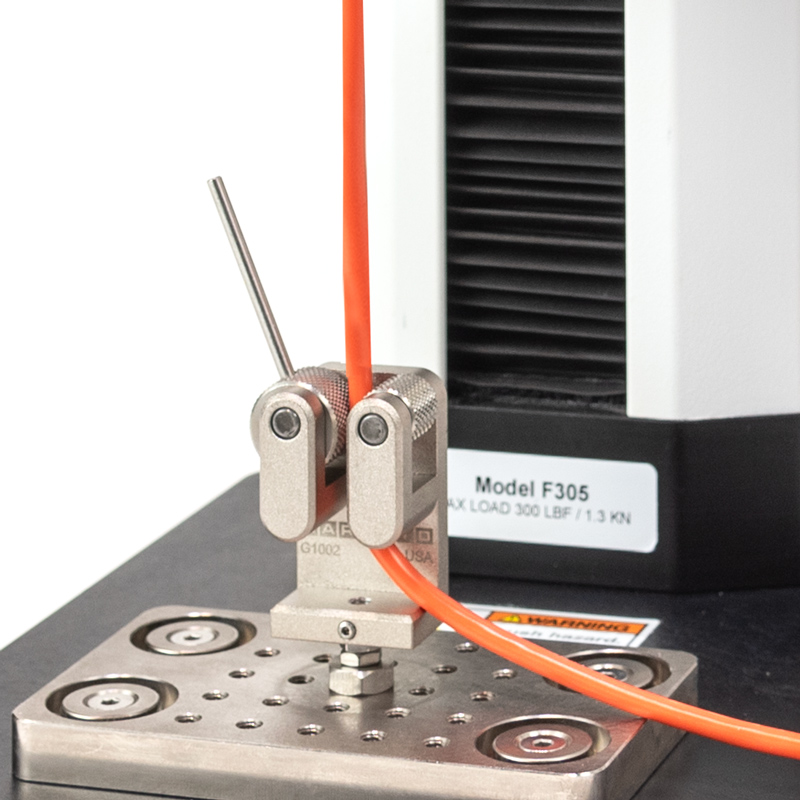

	3. G1002/雙滾輪式夾具，用於固定電線、電纜和管狀類樣品的末端處以進行拉力測試。

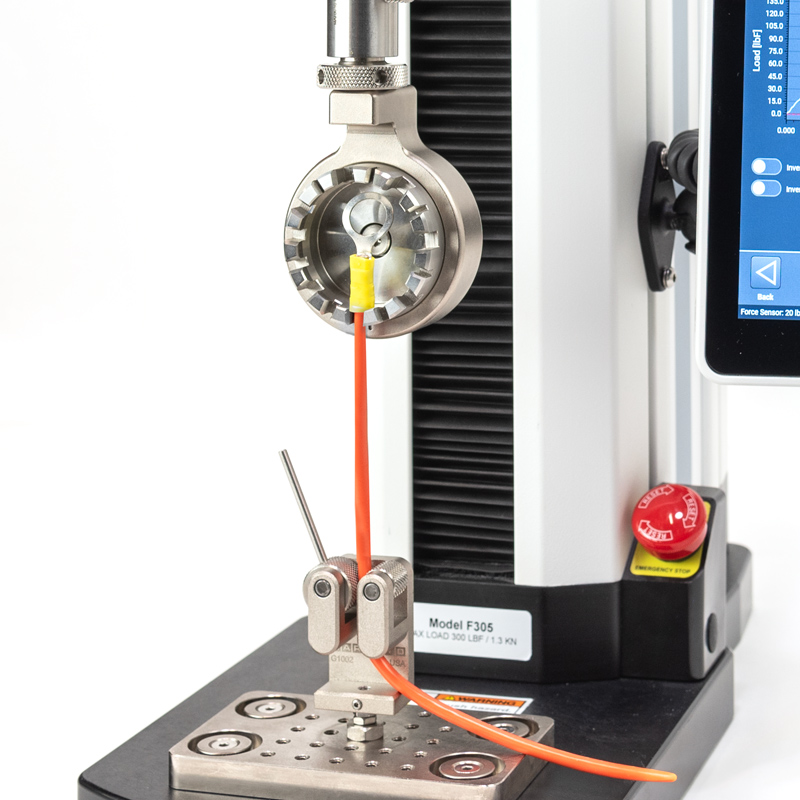

	4. F305-EM / 線材壓接拉力強度測試機 :可執行線材類壓接端子的拉拔力及鉚合強度測試，適用線徑 AW3 ( Ø 6.4 mm / 0.25 in )、及 100 Kgf / 1 KN / 200 lbf 拉力測試需求。

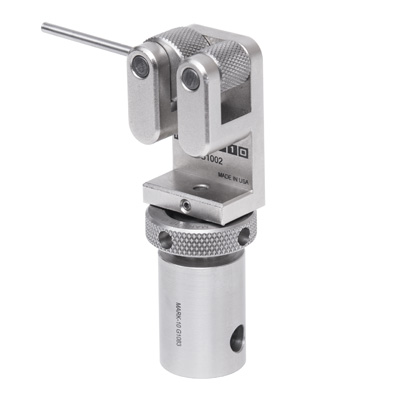

	5. G1002/雙滾輪式夾具，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

規格

■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf
■ 重量 : 0.09 Kg

選購配備

左圖右文表格

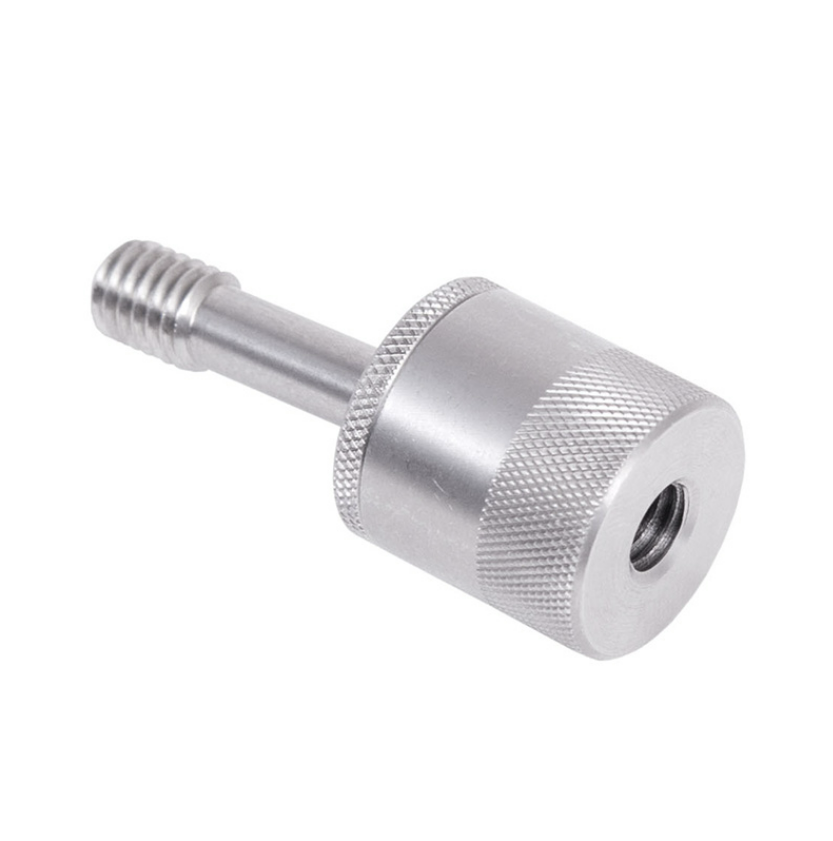

	1. 旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	2. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

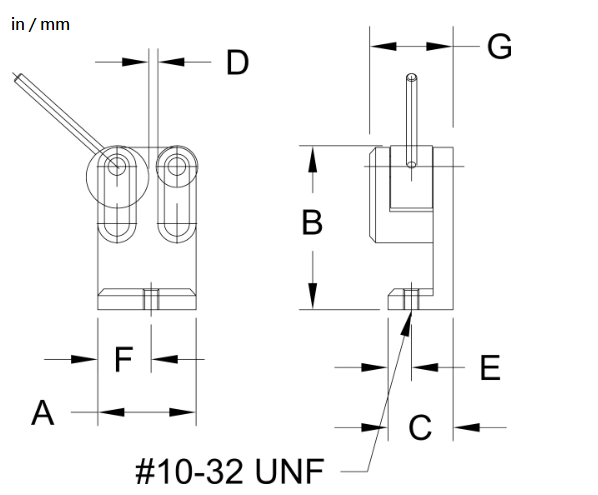

外觀尺寸

in (mm)

B式表格

型號	A	B	C	D	E	F	G
G1002	1.18 ( 30.0 )	2.00 ( 50.8 )	0.75 ( 19.1 )	0 ~ 0.22 ( 0 ~ 5.6 )	0.25 ( 6.4 )	0.65 ( 16.5 )	1.0 ( 25.4 )

訂購資訊

訂購資訊

型號	描述
G1002	雙滾輪式夾具 : 夾持寬度 0 ~ 5.6 mm / 0 ~ 0.22 in。
G1018-1	旋轉型連接器 : #10-32
