G1001系列線材及電線壓接端子類夾治具

■ G1001、G1001-1、G1001-2
■ 線材及電線類壓接端子的拉力/剝離強度測試。
■ 線徑規格(最大) : Ø 9.5 mm / Ø 0.375 in
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf

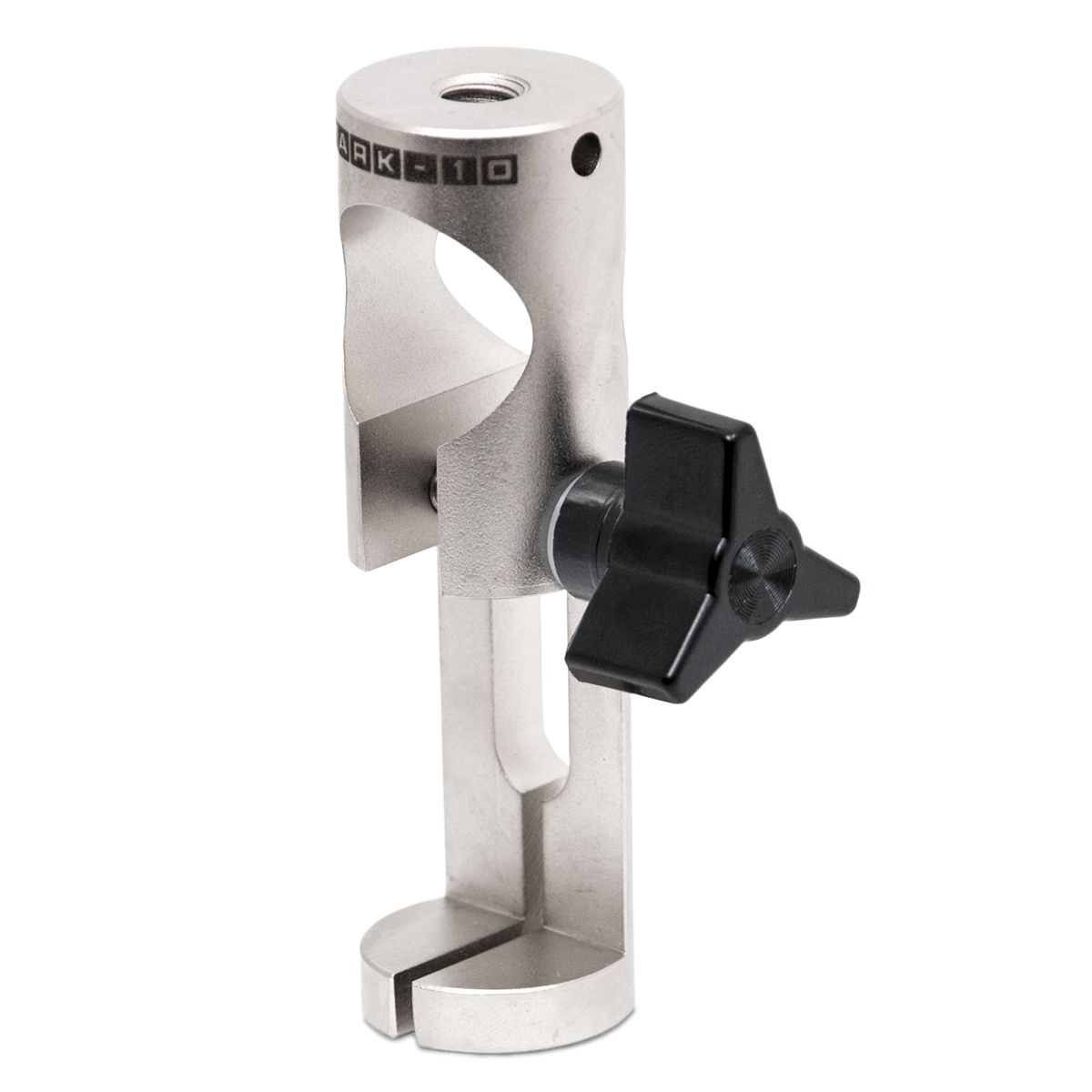

這些夾具設計用於固定線材類壓接端子、電纜、連接器和其他樣品進行拉力強度測試。

有三種線徑規格可供選購，並與 G1002/雙滾輪式夾具搭配使用。

加入詢問車

應用範例

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

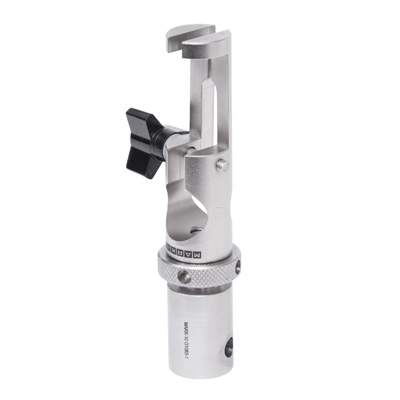

	1. G1001系列/線材、電線壓接端子類拉力強度測試用夾具，有三種尺寸可供選配，以適應各種規格互異的線徑。

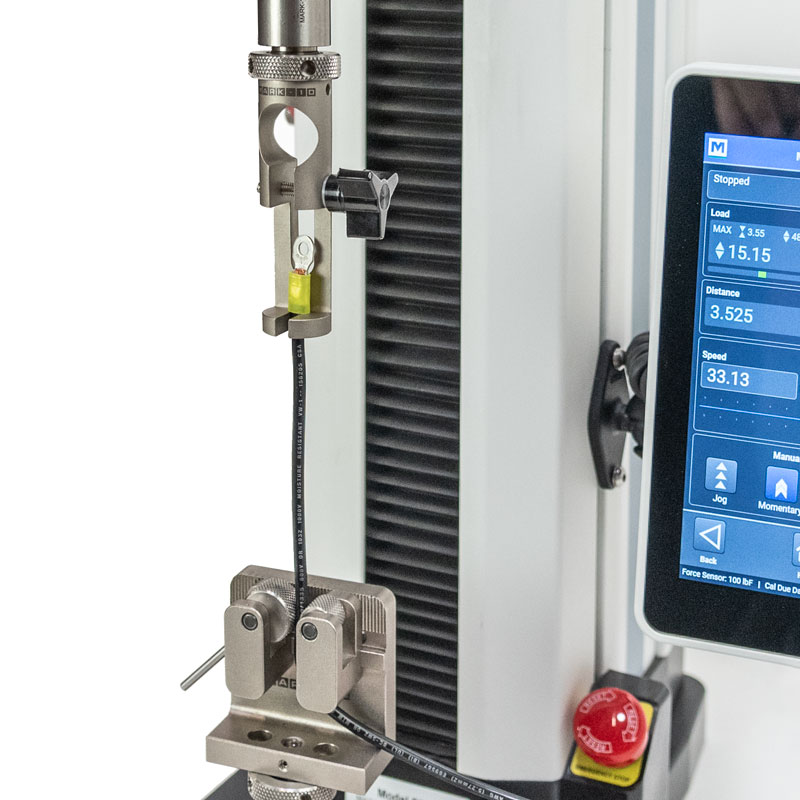

	2. G1001系列/線材、電線壓接端子類拉力強度測試用夾具，結合數字型測力計搭配測試台及 G1002/雙滾輪式夾具，被配置用於導線端子拉力強度測試應用之使用範例。
	3. 眼尾連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。

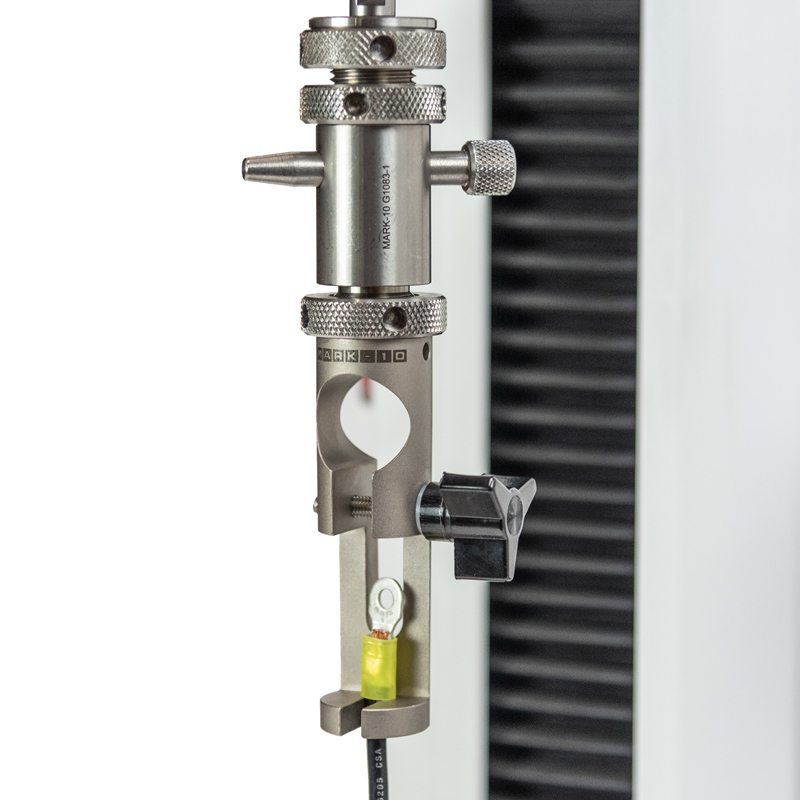

	4. G1001系列/線材、電線壓接端子類拉力強度測試用夾具，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

規格

■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf
■ 重量 : 0.13 Kg

選購配備

左圖右文表格

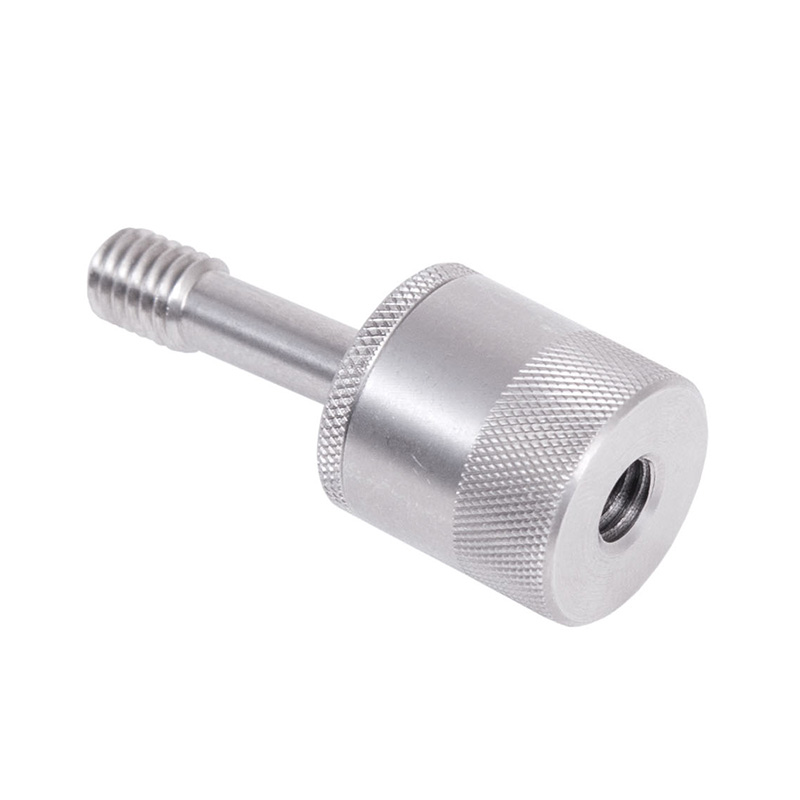

	1. 旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	2. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

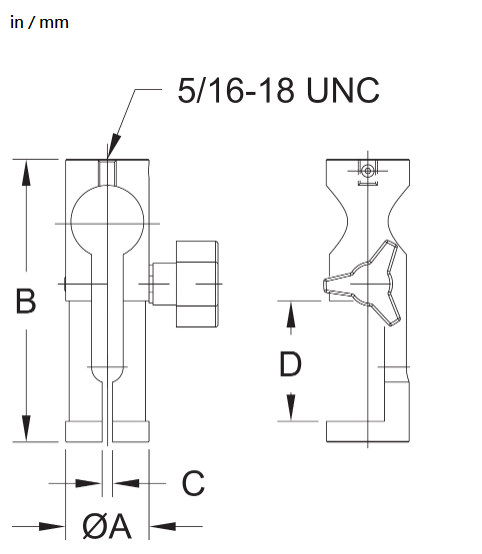

外觀尺寸

in (mm)

型號	ØA	B	C	D
G1001	1.00 ( 25.4 )	3.40 ( 86.4 )	0 ~ 0.125 ( 0 ~ 3.1 )	1.45 ( 36.8 )
G1001-1			0.125 ~ 0.25 ( 3.1 ~ 6.3 )
G1001-2			0.25 ~ 0.375 ( 6.3 ~ 9. 5 )

訂購資訊

訂購資訊

型號	描述
G1001	線材、電線壓接端子類夾具 : 夾持範圍 0 ~ 3.1 mm / 0 ~ 0.125 in
G1001-1	線材、電線壓接端子類夾具 : 夾持範圍 3.1 ~ 6.3 mm / 0.125 ~ 0.25 in
G1001-2	線材、電線壓接端子類夾具 : 夾持範圍 6.3 ~ 9.5 mm / 0.25 ~ 0.375 in
G1018-2	旋轉型連接器 : 5/16-18
