IMADA 🇯🇵

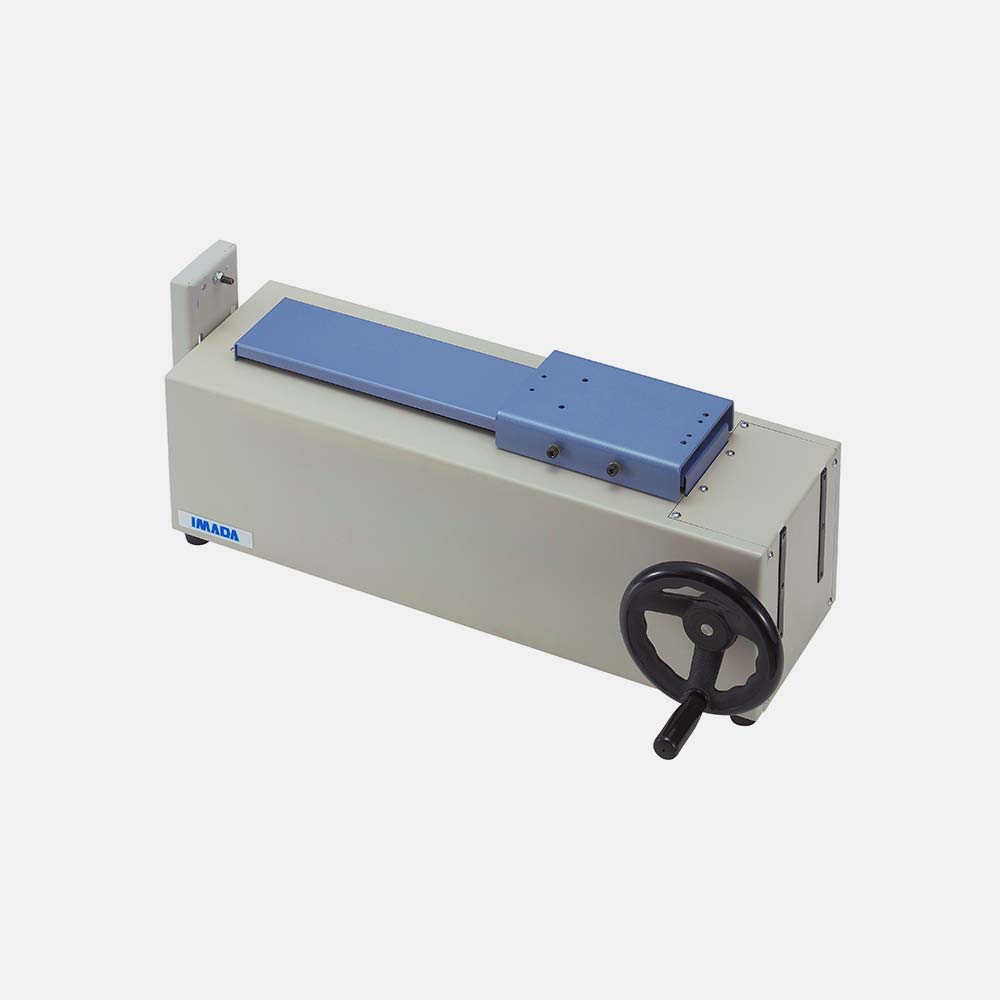

IMADA SH系列臥式拉力/壓力測試機

臥式手動型
拉伸 / 壓縮測試
▄ 測試範圍 : 100 ~ 300 Kgf / 1,000 ~ 3,000 N / 220 ~ 660 lbf
▄ 測試長度 : 250 ~ 355 mm

SH系列的機體結構採水平方向設計，擴展了置放被測物品的測試空間。適用大型物件的拉伸力及壓縮力的強度測試。

加入詢問車

特色

規格

外觀尺寸

特色

■ 成本經濟、操作簡便，可執行多種拉伸和壓縮測試需求。
■ 手輪式的操作模式可提供穩定的量測結果。
■ 機體結構採臥式測試模式，擴展了置放被測物品的測試空間，易於安裝受測樣品。
■ 如果樣品在測量過程中損壞，密封式鋁蓋可有效防止碎屑進入機體內。

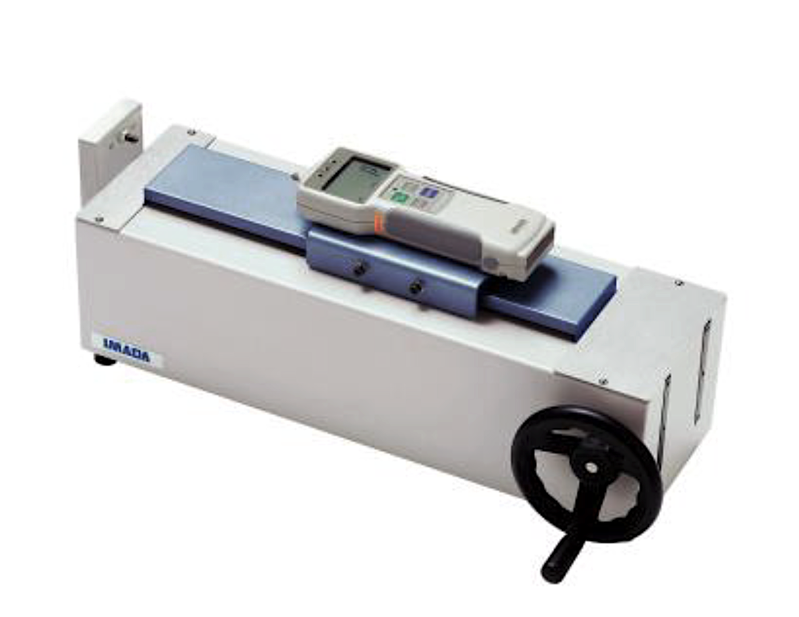

1. IMADA SH-1000N/臥式手動測試台：透過調整測力計的位置及手輪的微動操作，可提供穩定的量測結果。

2. IMADA SH-1000N/臥式式手動測試台，可執行：

- 材料強度測試（抗拉強度、抗壓強度、剪切強度等測試）。

- 機械及電子零件的特性評估（焊接強度、壓接端子的抗拉強度等）。

- 剝離力 / 黏著強度測試。

規格

型號	SH-1000N	SH-3000N
測試容量	100 Kgf / 1,000 N / 220 lbf	300 Kgf / 3,000 N / 660 lbf
測試模式	拉伸 / 壓縮
操作模式	手輪式
行程速率	1.2 mm / 一圈	0.6 mm / 一圈
最大測試寬度	約 250 mm	約 355 mm
重量	約 15 Kgf	約 22 Kgf
外觀尺寸	請參閱外觀尺寸圖
選購功能	-S 機型 : 加裝位移量指示器 ( 解析度: 0.01 mm )
適用的推拉力計	指針式 / 機械式 : FB、PS、PSM 系列數位式 / 電子式 : DST、DSV、ZTS、ZTA 系列

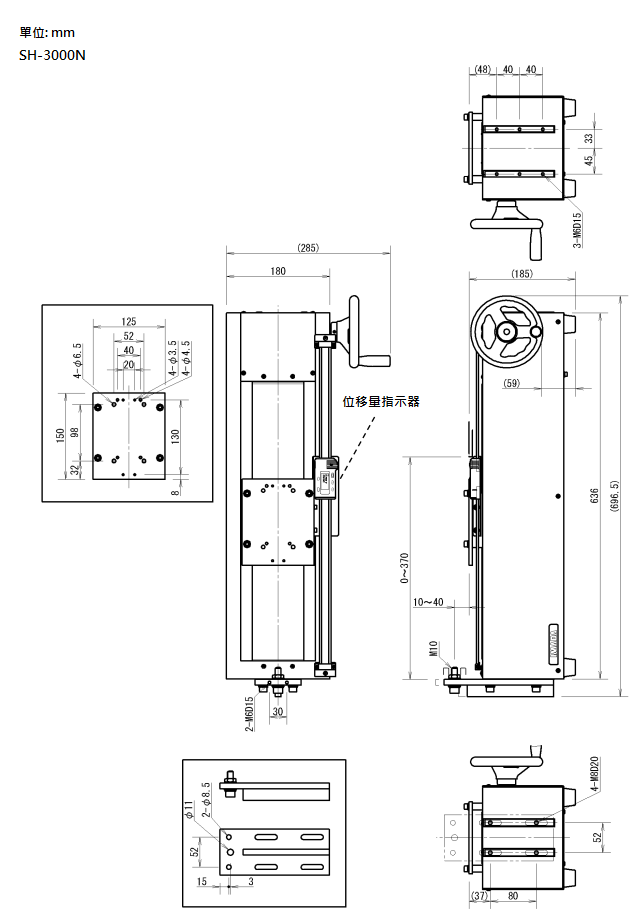

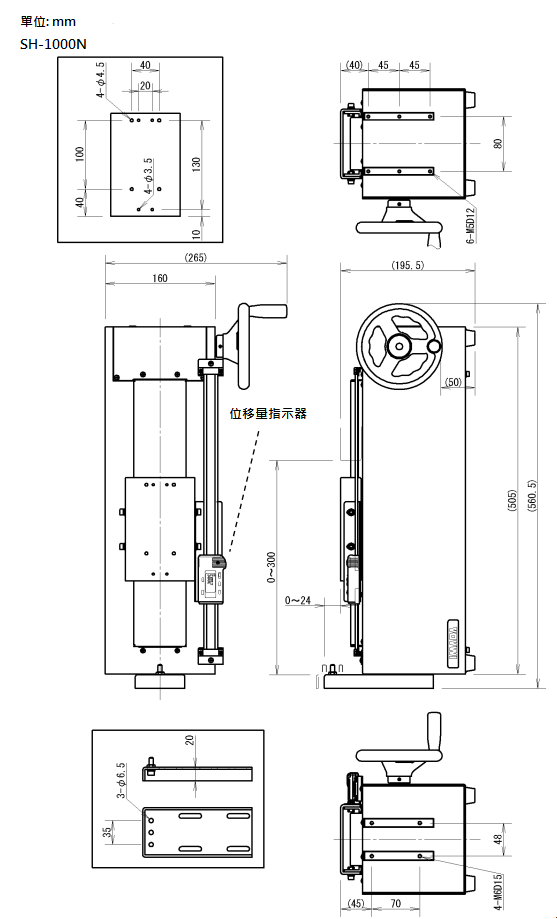

外觀尺寸

購資訊

訂購資訊

型號	描述
SH-1000N	手動型拉壓力測試機 : 測試範圍 100 Kgf / 1,000 N / 220 lbf 、測試長度 : 255 mm
SH-1000N-S	手動型拉壓力測試機 : 測試範圍 100 Kgf / 1,000 N / 220 lbf 、測試長度 : 255 mm、加裝位移量測裝置
SH-3000N	手動型拉壓力測試機 : 測試範圍 300 Kgf / 3,000 N / 660 lbf 、測試長度 : 355 mm
SH-3000N-S	手動型拉壓力測試機 : 測試範圍 300 Kgf / 3,000 N / 660 lbf 、測試高度 : 355 mm、加裝位移量測裝置
