MARK-10 🇺🇸

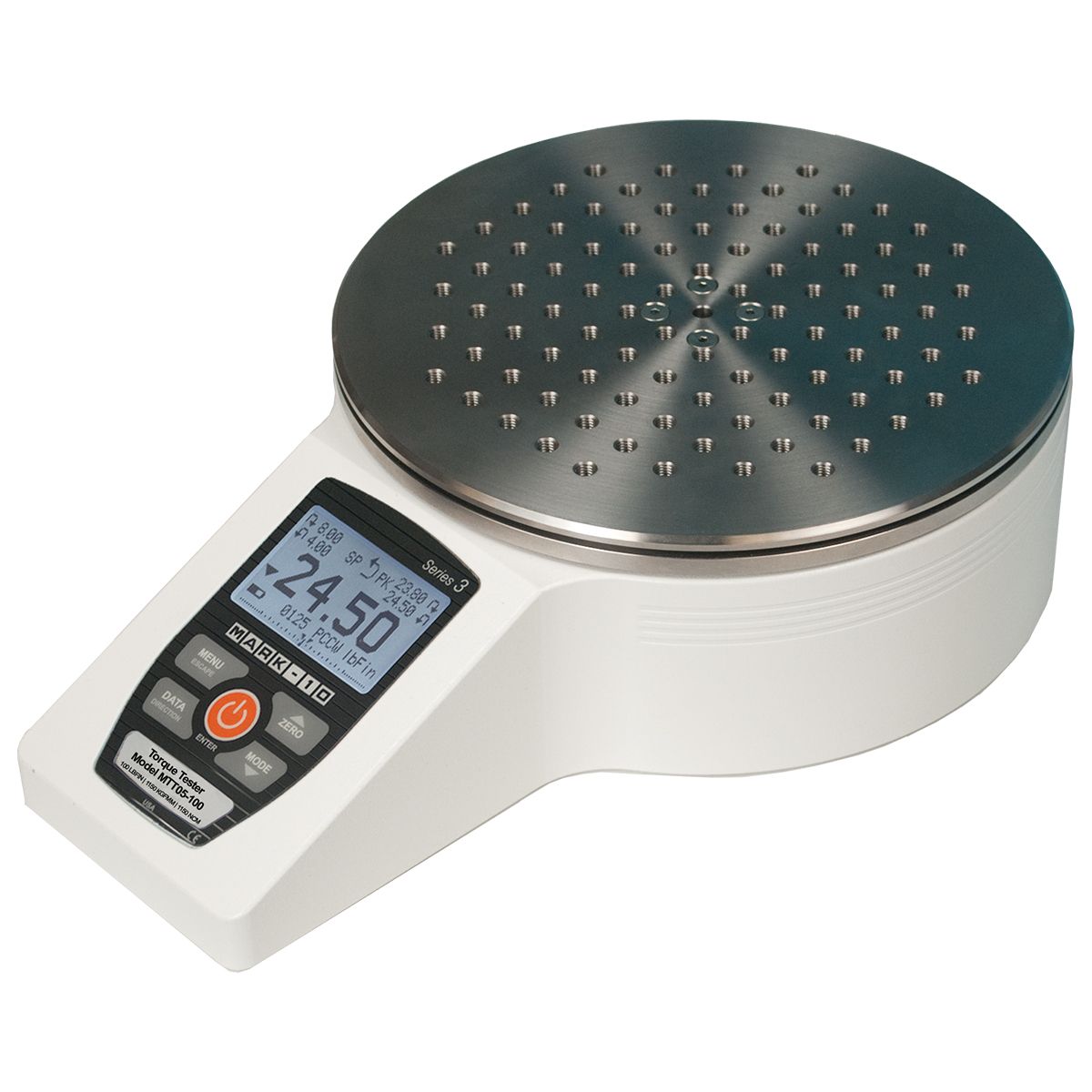

MTT05系列扭力測試機/扭力校正器

■ 具有螺紋矩陣孔位的不銹鋼載板可靈活的安裝各式夾治具及配件。
■ USB、RS-232、Mitutoyo、類比及設定點信號輸出。
■ 1,000 點數據儲存和統計。
■ 第一、第二扭矩峰值檢測。
■ +/- 0.3% 量測精度。
■ 測試容量 : 14 ~ 116 kgf.cm / 1.35 ~ 11.5 N.cm / 12 ~ 100 lbf.in

MTT05系列扭矩測試機/校正器可提供高達 14 ~ 116 Kgf.cm / 1.35 ~ 11.5 N.m / 12 ~ 100 lbf.in 的規格應用於扭力之測試。不銹鋼載板表面具有矩陣式螺絲孔位，非常適合安裝客製化的夾具和附件。堅固的機體設計，簡單直觀式的操作，可廣泛應用於實驗室和生產現場等環境。

±0.3％的精度和 7,000 Hz 的極快採樣速率，確保即使在快速應用中也能獲得可靠和一致的測試結果。提供密碼保護以防止對設置和校準進行未經授權的更改。MTT05 內建一系列先進的提高效率的功能 : USB、RS-232、Mitutoyo ( Digimatic )、類比輸出、自動數據輸出及採樣中斷後歸零讀值、內建儲存器可暫存 1,000筆資料、上下極限值判定合格與否、經統計運算後輸出至PC。第一 /第二峰值扭矩偵測功能則可針對俱有拆封警示功能的防竄改環的瓶蓋進行滑移和脫離扭矩的檢測、或運用於扭力工具及其他的扭力測試。

標準配備之一： MESUR Lite^® 數據採集軟體，以表格形式列出連續或單一點資料，並可匯出至 Excel 進行數據分析。

加入詢問車

應用範例

特色

規格

測試容量 x 解析度

數位顯示器

標準配備

選購配備

外觀尺寸

MESUR®Lite 簡易軟體

應用範例

左圖右文表格

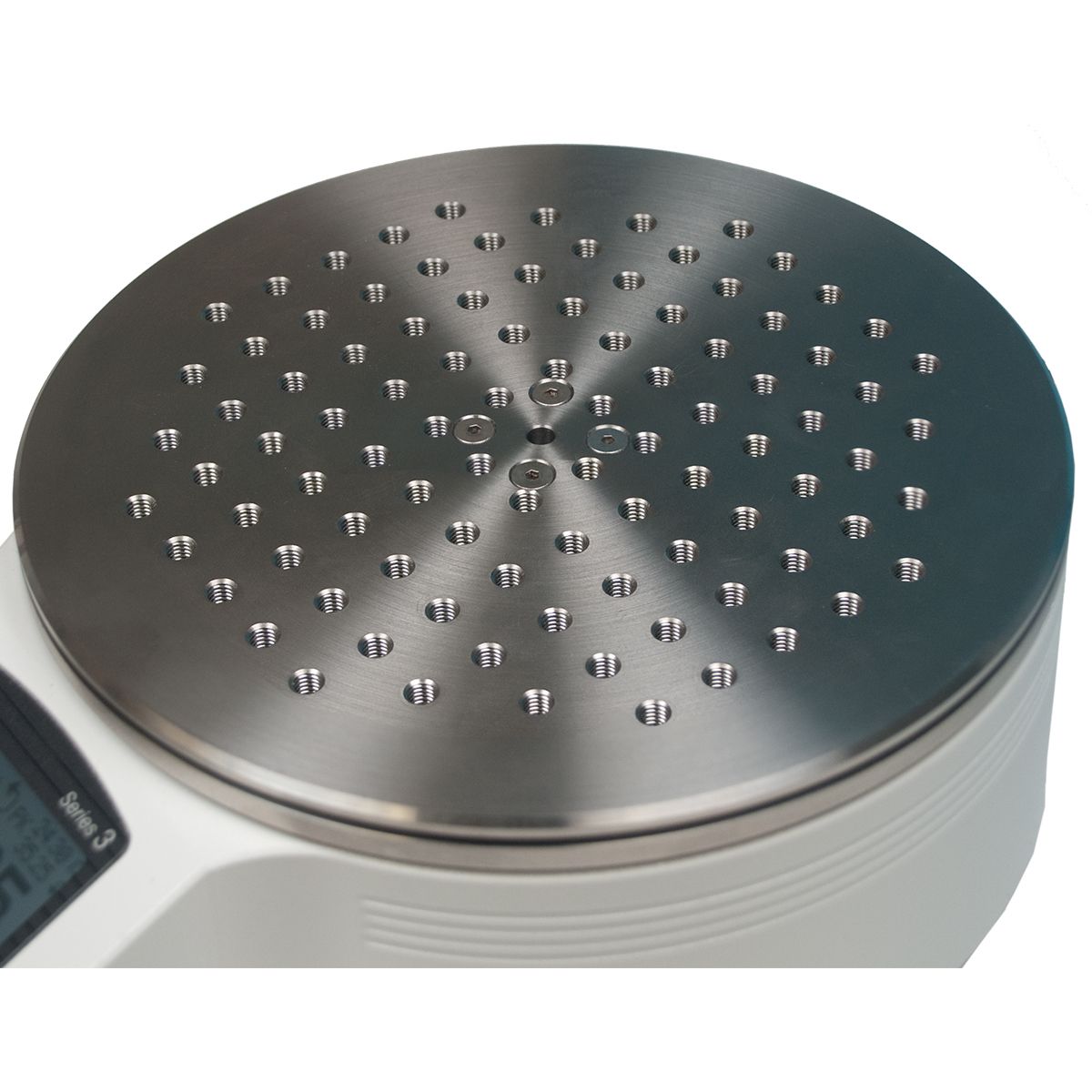

	1. MTT05 系列扭力測試機的不銹鋼載板具有矩陣式螺絲孔位，非常適合客製化的夾具、固定裝置和附件之安裝。

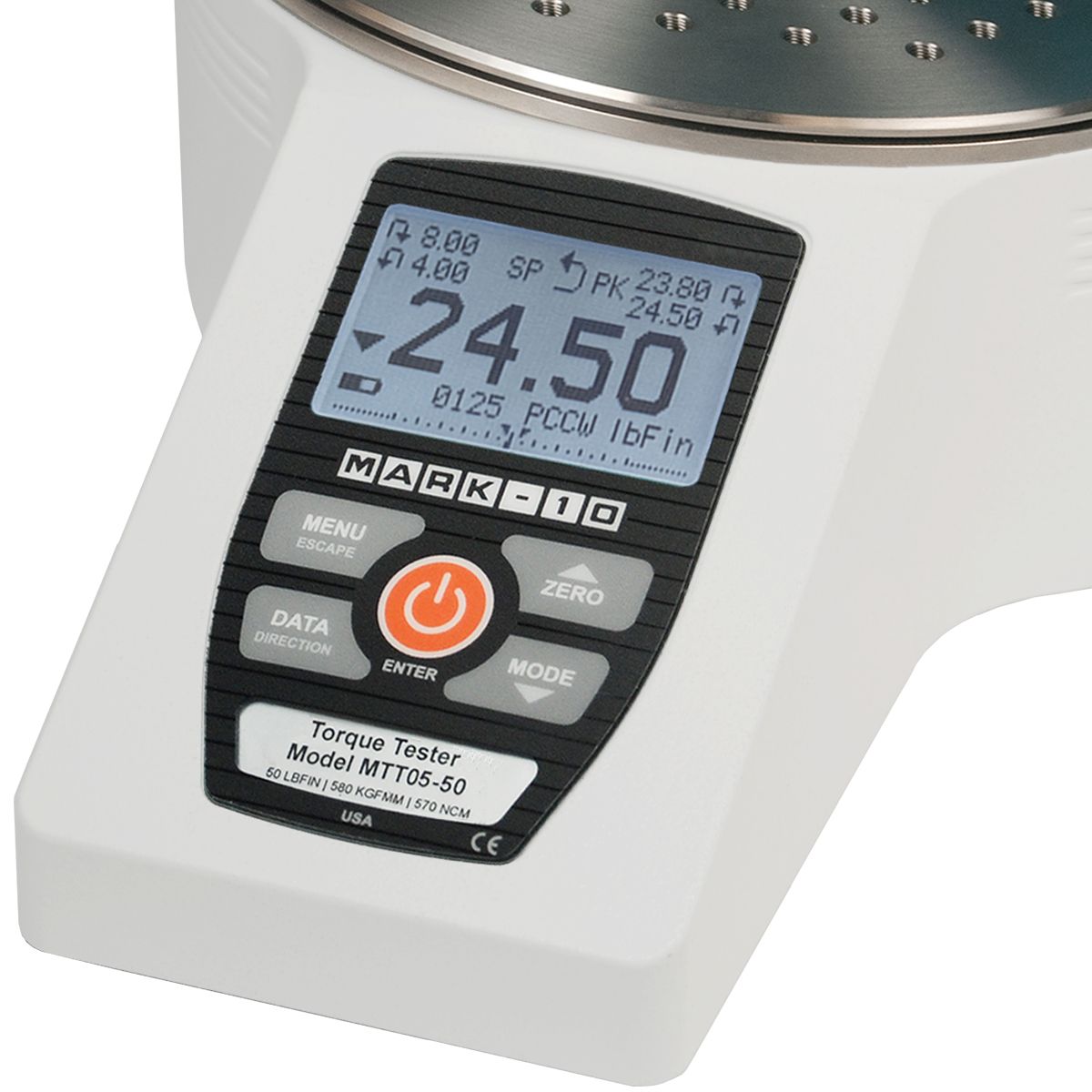

	2. MTT05 系列扭力校正器內建符合人體工程學且易於使用的鍵盤，讓扭矩測試變得簡單有效率。

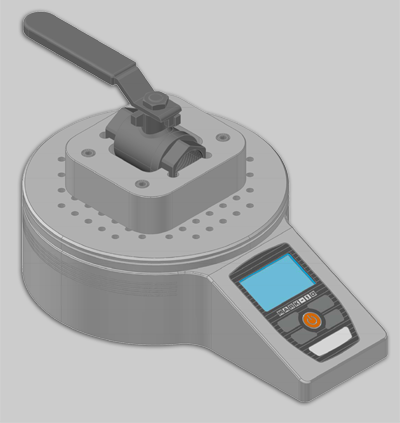

	3. MTT05 系列扭力測試機用於固定球閥類產品扭力測試專屬夾具之應用範例 : 螺絲矩陣孔位為夾具的設計和安裝提供了靈活性。
	4. 帶軟墊的手提箱 ( 選購品 )，可實現安全存放和便捷的運輸，為 MTT05扭力計和配件提供了儲存空間。

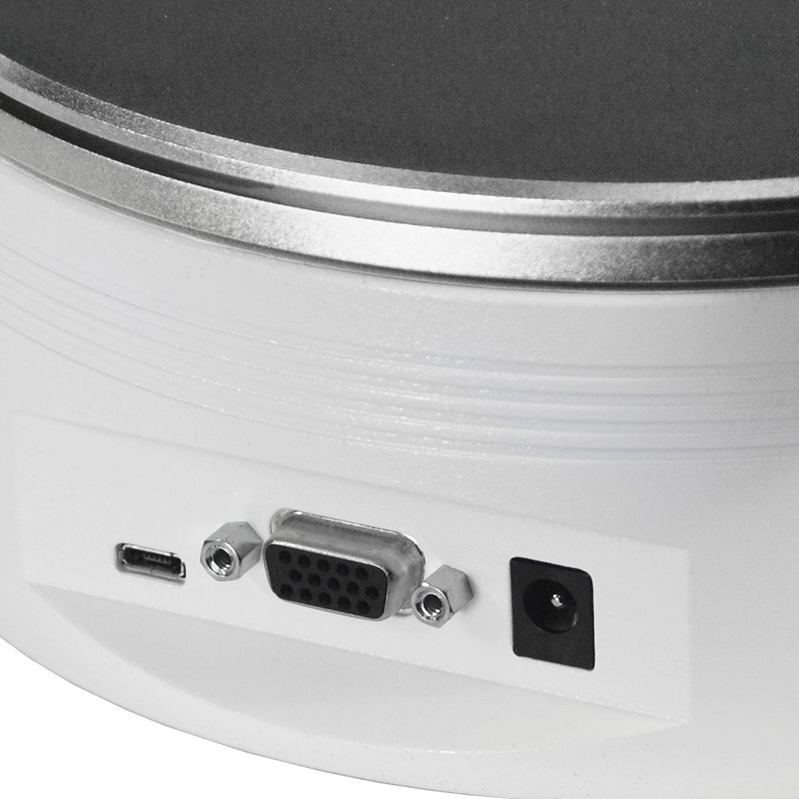

	5.電源連接器、USB 和序列信號連接埠 ( 支援 RS232、MITUTOYO、類比及設定點的信號輸出 ) 提供電力及外部通訊。
	6. MESUR^®gauge : Mark-10 儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。

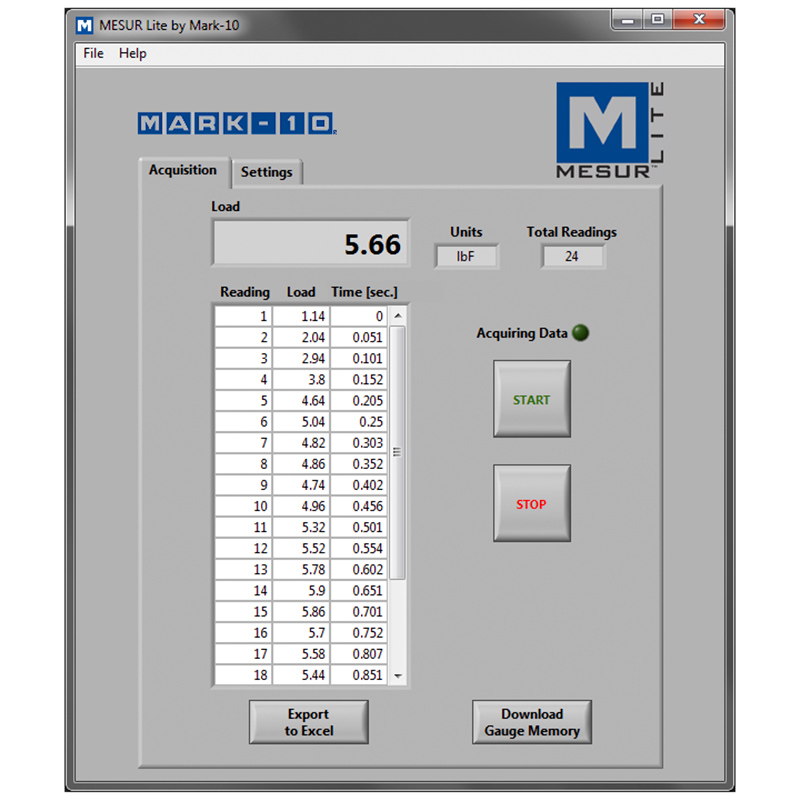

	7. MESUR^® Lite : 一個基本的數據蒐集軟體，將 Mark-10測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。

特色

■ 帶＃10-32 矩陣式螺紋孔位的不銹鋼載板可容納客製化的各種夾具和附件。
■ 螺紋孔未鑽穿載板，以防止碎屑和液體滲入機體內部。
■ USB、RS-232、Mitutoyo 和類比信號輸出。
■ 自動輸出、數據儲存和採樣中斷後歸零讀值的功能有助於測試過程的自動化。
■ 第一 / 第二峰值扭矩偵測功能 : 可用於扭力工具、瓶蓋類及其他扭矩測試之應用。
■ 俱有統計和輸出的 1,000 點數據儲存功能。
■ 密碼保護防止未經授權的更改。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 7,000 Hz 的高速採樣率可準確捕獲峰值扭矩值。
■ 可配置按鍵及警報聲提示。
■ 五種量測單位。
■ 附屬 MESUR Lite^®基本的數據蒐集軟體。

規格

A 式表格

精確度	±0.3% F.S ( 最大標稱值 )
取樣率	7,000 Hz
使用電源	交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。
操作時間	背光源開啟：7 小時。背光源關閉 : 可連續使用 24 小時。
量測單位	Kgf.cm / N.m / N.cm / lbf.in / ozf.in
輸出功能	USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO ( DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。設定點 : 三條開汲極線。
可設定的配置	第一 / 第二峰值檢測、數字濾波器、輸出、自動 ( 輸出 / 資料儲存 / 歸零 )、自動關機、系統預設值、密碼、按鍵音、音訊警報、背光源、校準
過載保護	最大標稱值之150% ( 超過110%時 : 過載警告提示 )
重量	4.9 Kg
使用環境	温度：5 ~ 45℃、濕度：20 ~ 96 %RH

測試容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf.cm	N.cm	N.m	lbf.in	ozf.in
MTT05-12	14 x 0.01	135 x 0.1	1.35 x 0.001	12 x 0.005	192 x 0.1
MTT05-25	28 x 0.02	290 x 0.2	2.9 x 0.002	25 x 0.01	400 x 0.2
MTT05-50	58 x 0.05	570 x 0.5	5.7 x 0.005	50 x 0.02	800 x 0.5
MTT05-100	116 x 0.1	1,150 x 0.5	11.5 x 0.005	100 x 0.05	1,600 x 1

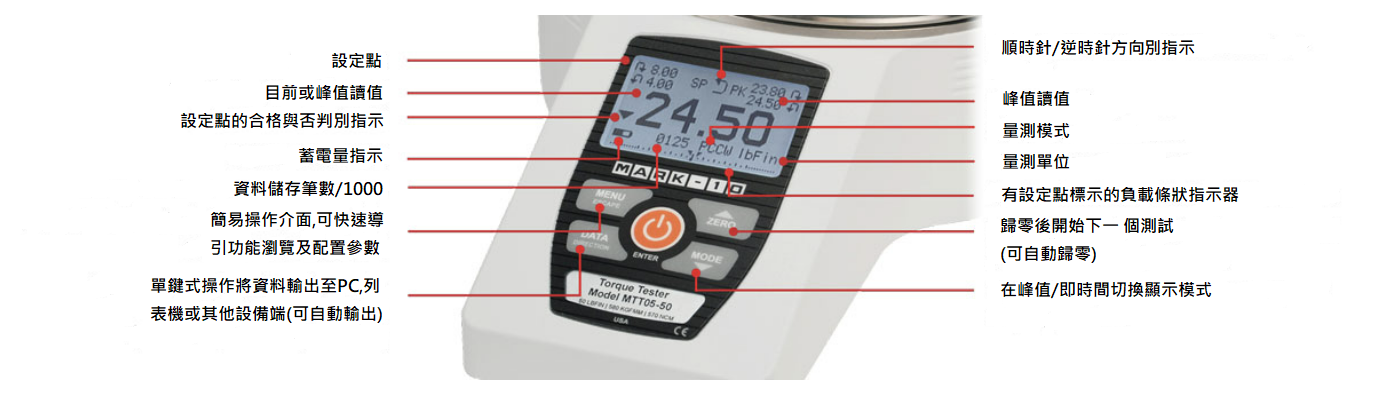

數位顯示器

標準配備

左圖右文表格

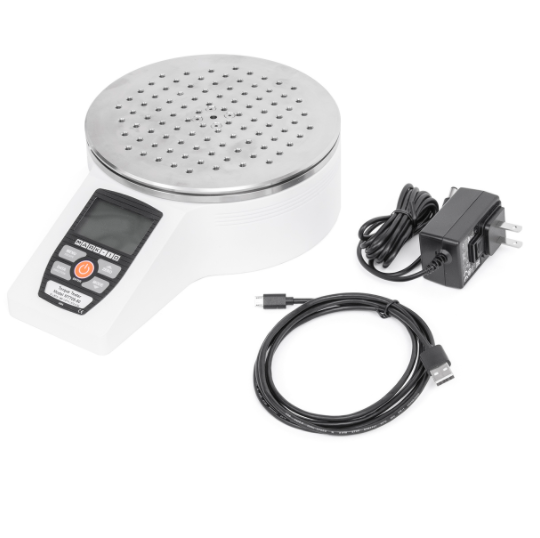

TT05 系列扭力測試機如圖所示運送，並包括以下配件 ~
（1）USB訊號線
（1）電池
（1）專屬電源變壓器
（1）原廠精度保證書

選購配備

左圖右文表格

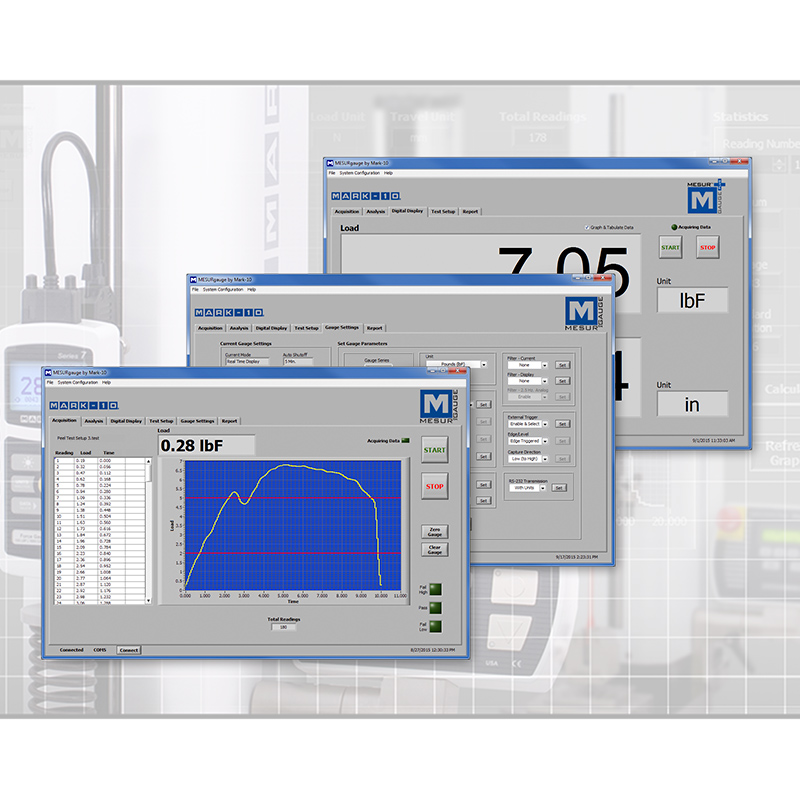

1. MESUR gauge^® 分析軟體 ( 15-1004 )
繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。

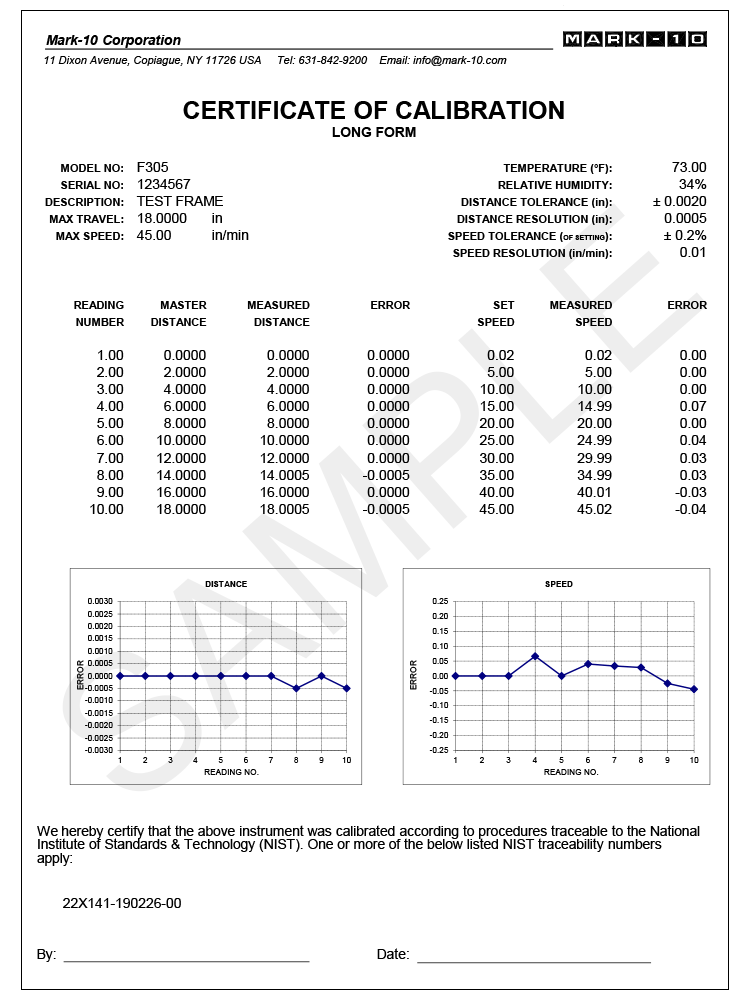

2. 精度檢驗報告 ( CERT )

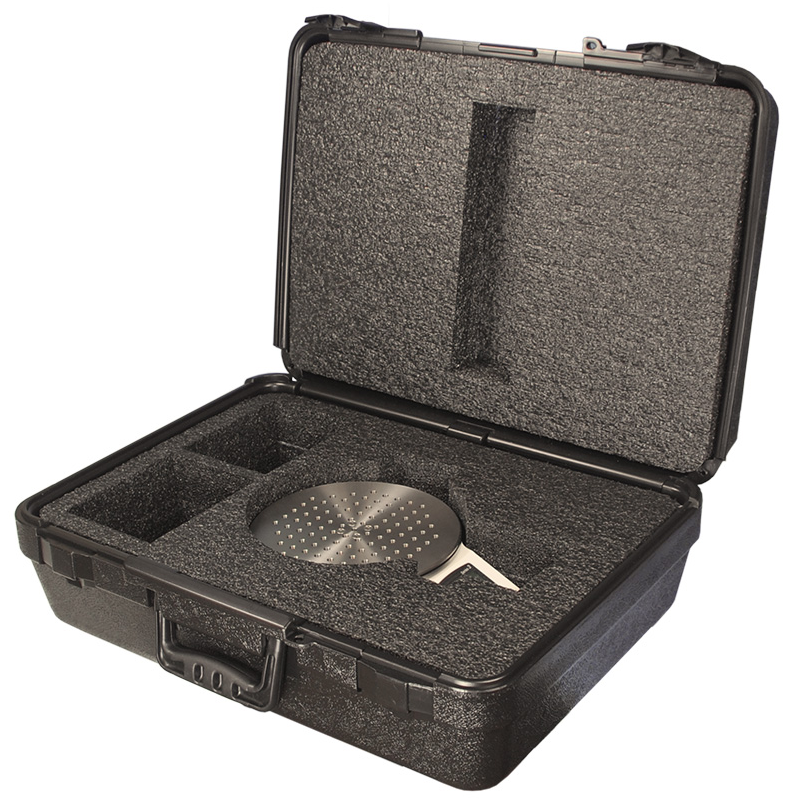

3. 帶軟墊的手提箱

可實現安全存放和便捷的運輸，為 TT05扭力計和配件提供了儲存空間。

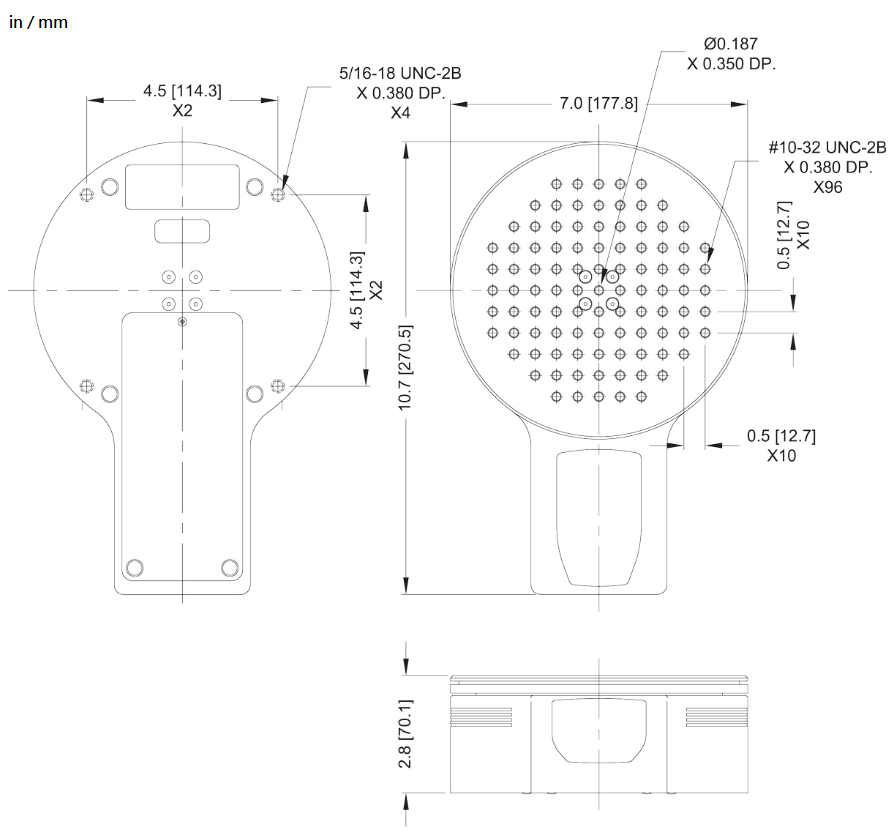

外觀尺寸

MESUR®Lite 簡易軟體

請點擊下載 ...

訂購資訊

型號	測試容量
MTT05-12	扭力測試機 / 校正器 : 測試容量 14 Kgf.cm / 135 N.cm / 1.35 N.m / 12 lbf.in / 192 ozf.in
MTT05-25	扭力測試機 / 校正器 : 測試容量 28 Kgf.cm / 290 N.cm / 2.9 N.m / 25 lbf.in / 400 ozf.in
MTT05-50	扭力測試機 / 校正器 : 測試容量 58 Kgf.cm / 570 N.cm / 5.7 N.m / 50 lbf.in / 800 ozf.in
MTT05-100	扭力測試機 / 校正器 : 測試容量 116 Kgf.cm / 1,150 N.cm / 11.5 N.m / 100 lbf.in / 1,600 ozf.in
CERT	精度檢驗報告。
CT002	硬塑料手提箱 : TT05系列扭力測試機用收納盒。
AC1111	USB訊號線 / 微小型 : B → A type。
15-1004	MESUR gauge^® 版軟體。
