G1053 瓶罐類扭力測試夾具 | 容器類瓶蓋的扭矩測試或負載測試 | 誌成貿易股份有限公司

查看全部

MARK-10 🇺🇸

G1053 V型鉗夾具

■ G1053
■ 夾持圓形物品進行扭矩或拉伸測試。
■ 夾持範圍 : Ø16.5 ~ 27.9 mm / Ø0.65 ~ 1.1 in
■ 測試容量 : 113 Kgf .cm / 11.3 N.m 或 25 Kgf / 250 N

夾持圓形物體，鋸齒狀及雙向可用的鋁製鉗口可有效地夾持寬廣範圍的形狀和尺寸之樣品，夾持範圍 : 16.5 ~ 39.4 mm / 0.65 ~ 1.55 in，而符合人體工程學的橡膠旋鈕可輕鬆接合和脫離測試樣品，精密的梯型螺絲可在反覆嚙合時提供耐用性和使用壽命。

此夾具可搭配 MR50系列 / 扭力傳感器、或 MTT03 系列 / 扭力計手持式測試時使用，也可於 TSTM-DC系列在扭力測試台控制的應用中使用。

加入詢問車

應用範例

特色

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

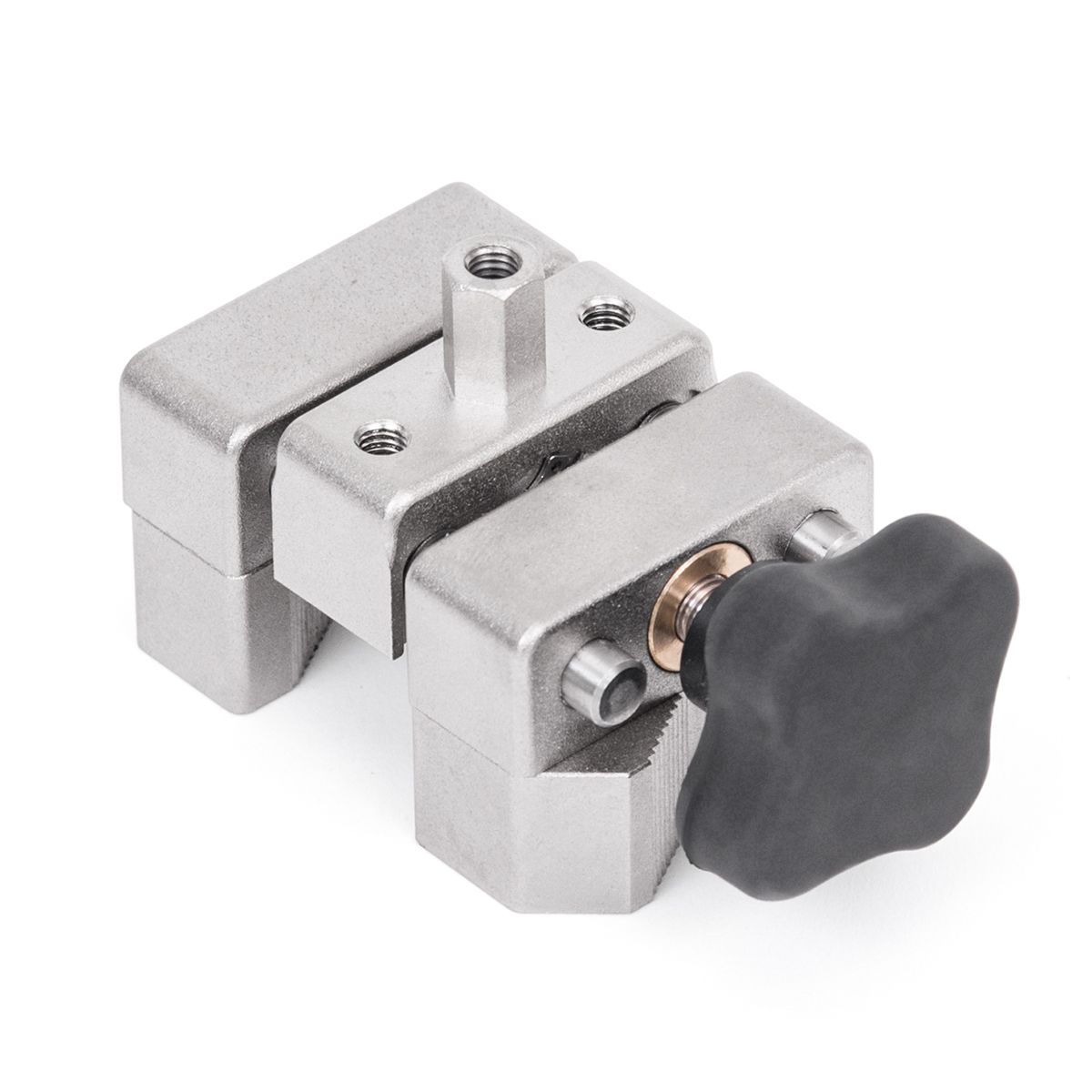

	1. G1053 / V型鉗夾具的鋸齒狀及雙向可用的鋁製鉗口，可有效地夾持寬廣範圍的形狀和尺寸之樣品。

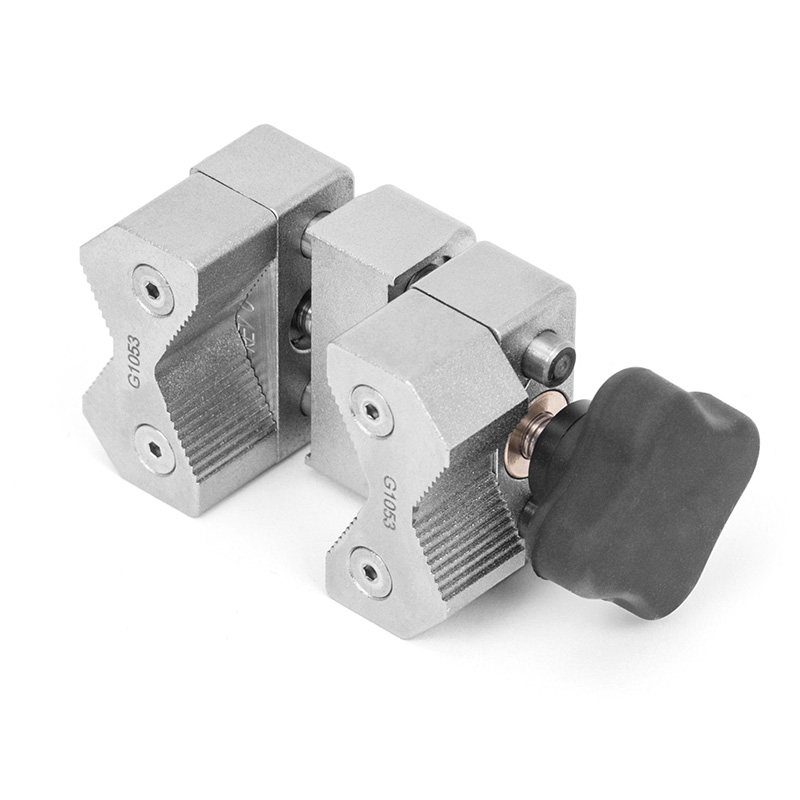

	2. G1053 / V型鉗夾具可固定圓形物體，適用於各種扭矩測試應用。

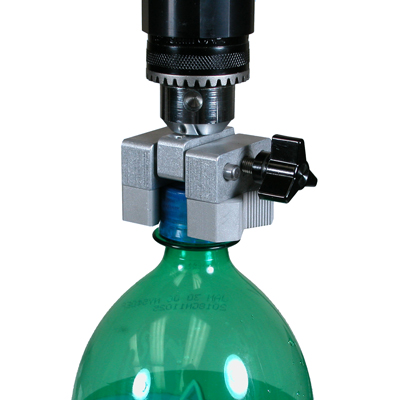

	3. G1053 / V型鉗夾具被配置用於瓶蓋的扭力測試應用。

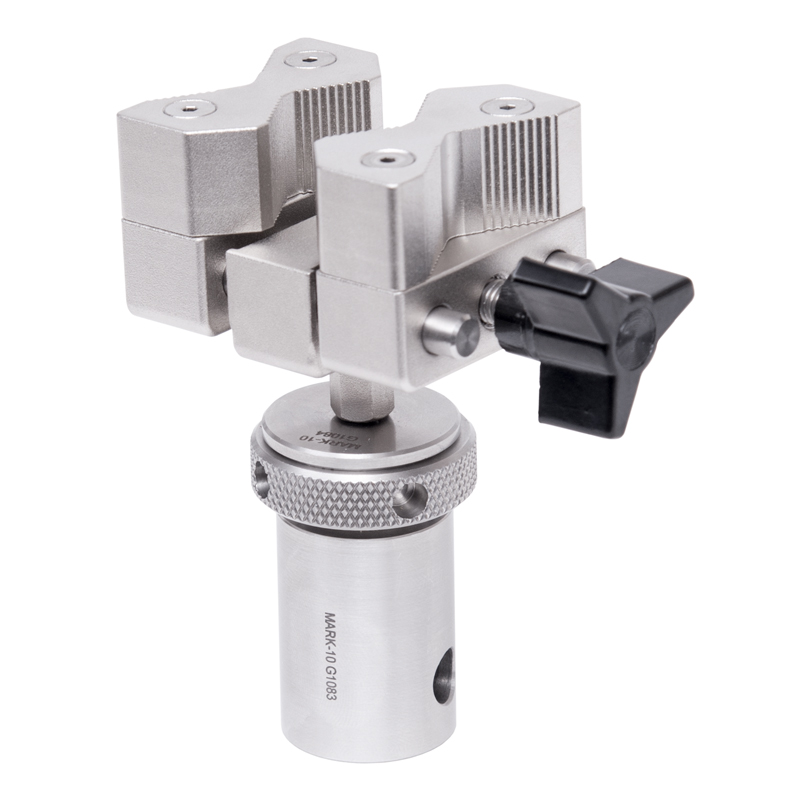

	4. G1053 / V型鉗夾具眼尾連接器，相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。

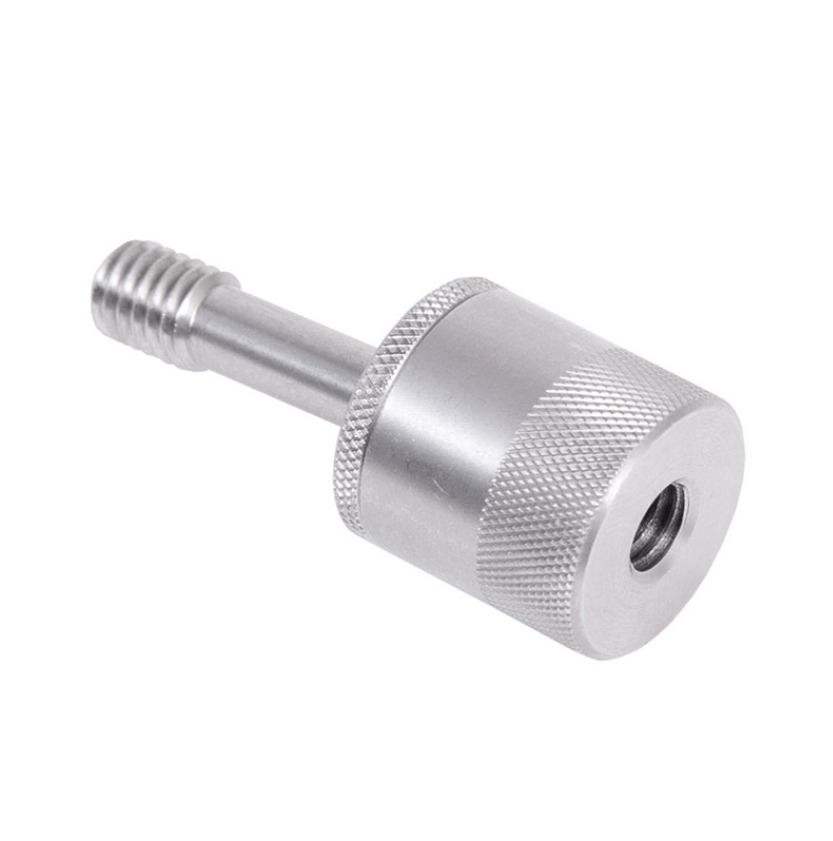

	5. 可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

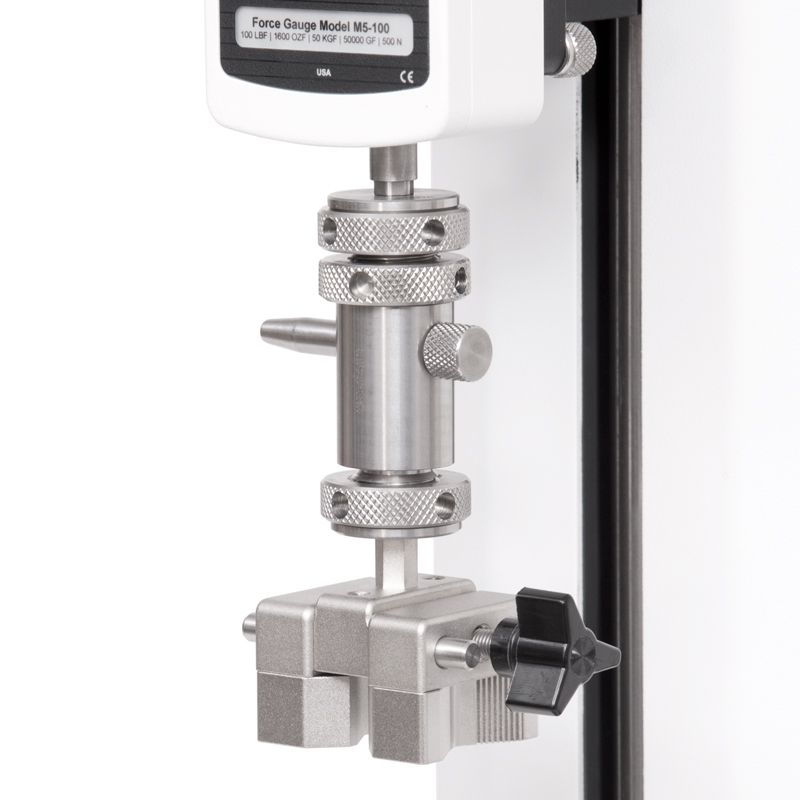

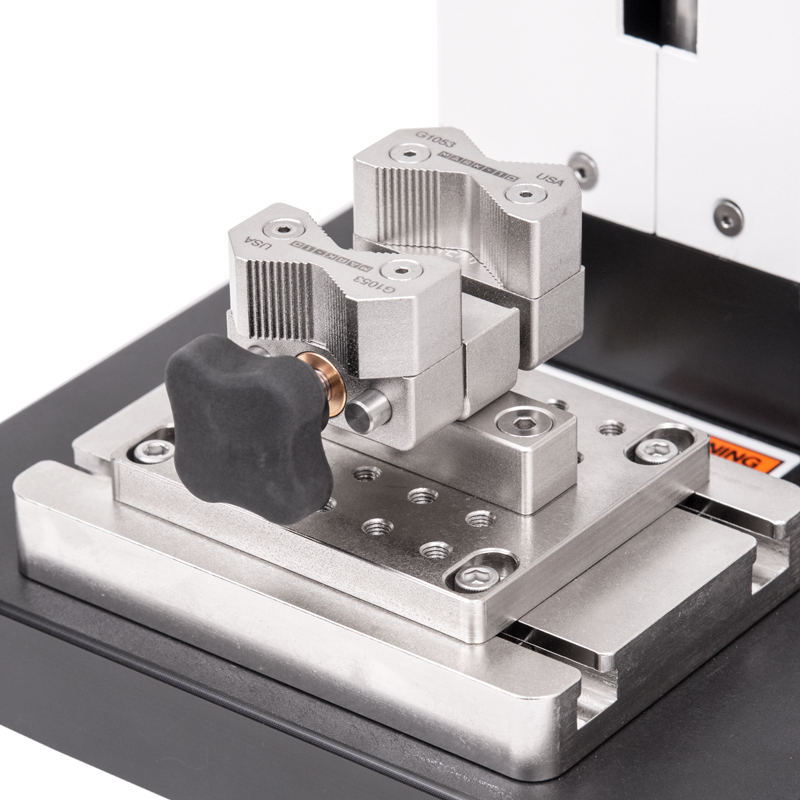

	6. G1053 / V型鉗夾具，經由 G1055連接器，安裝於 F105-EM測試台的底座進行產品的測試。

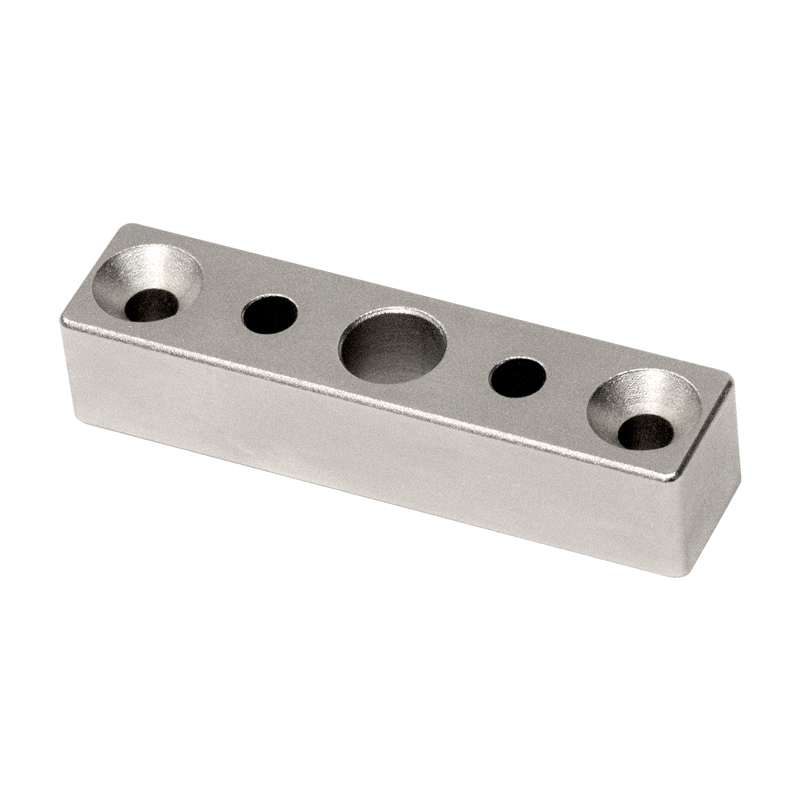

	7. G1055連接器 : 可將 G1053 / V型鉗夾具安裝至測試台。

特色

■ 鋸齒狀的鉗口可夾持瓶蓋或固定圓形物體。
■ 精密的梯型螺絲可在反覆嚙合時提供耐用性和使用壽命。
■ 可用於扭矩和力量的測試應用。

規格

■ 測試容量 / 扭力 : 115 Kgf.cm / 11.3 N.m / 100 lbf.in
■ 測試容量 / 力量 : 25 Kgf / 250 N / 50 lbf
■ 重量 : 0.7 Kg

選購配備

左圖右文表格

	旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。
	連接器透過兩個專屬螺絲將 G1053/ V型鉗夾具安裝到力量和扭矩型等測試台的底座。

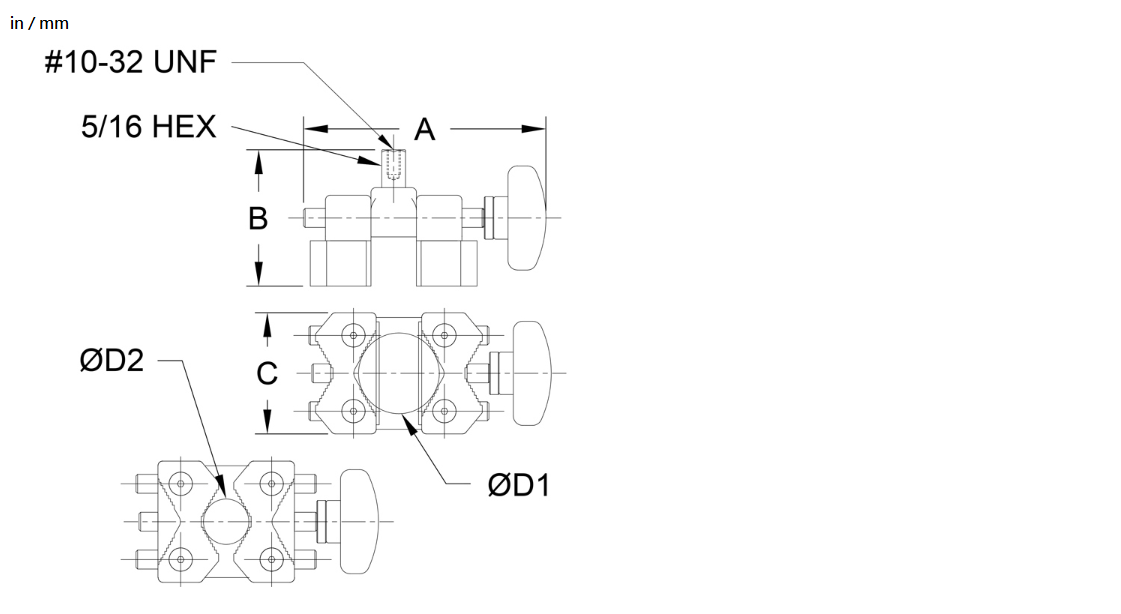

外觀尺寸

A	B	C	ØD1*	ØD2 *
3.1 / 78.7	1.77 / 45.0	1.6 / 40.6	1.10 ~ 1.55 / 27.9 ~ 39.4	0.65 ~ 1.10 / 16.5 ~ 27.9

* 夾爪必須反向置換方可從 ØD1 切換到 ØD2 之夾持尺寸。

訂購資訊

型號	描述
G1053	V型鉗夾具 : 測試容量 / 扭力 : 115 Kgf.cm / 11.3 N.m / 100 lbf.in。測試容量 / 力量 : 25 Kgf / 250 N / 50 lbf。
G1055	連接器 : 將 G1053 / V型鉗夾具安裝到力量和扭矩型等測試台的底座。
G1018-1	旋轉型連接器 : #10-32。
