MARK-10 🇺🇸

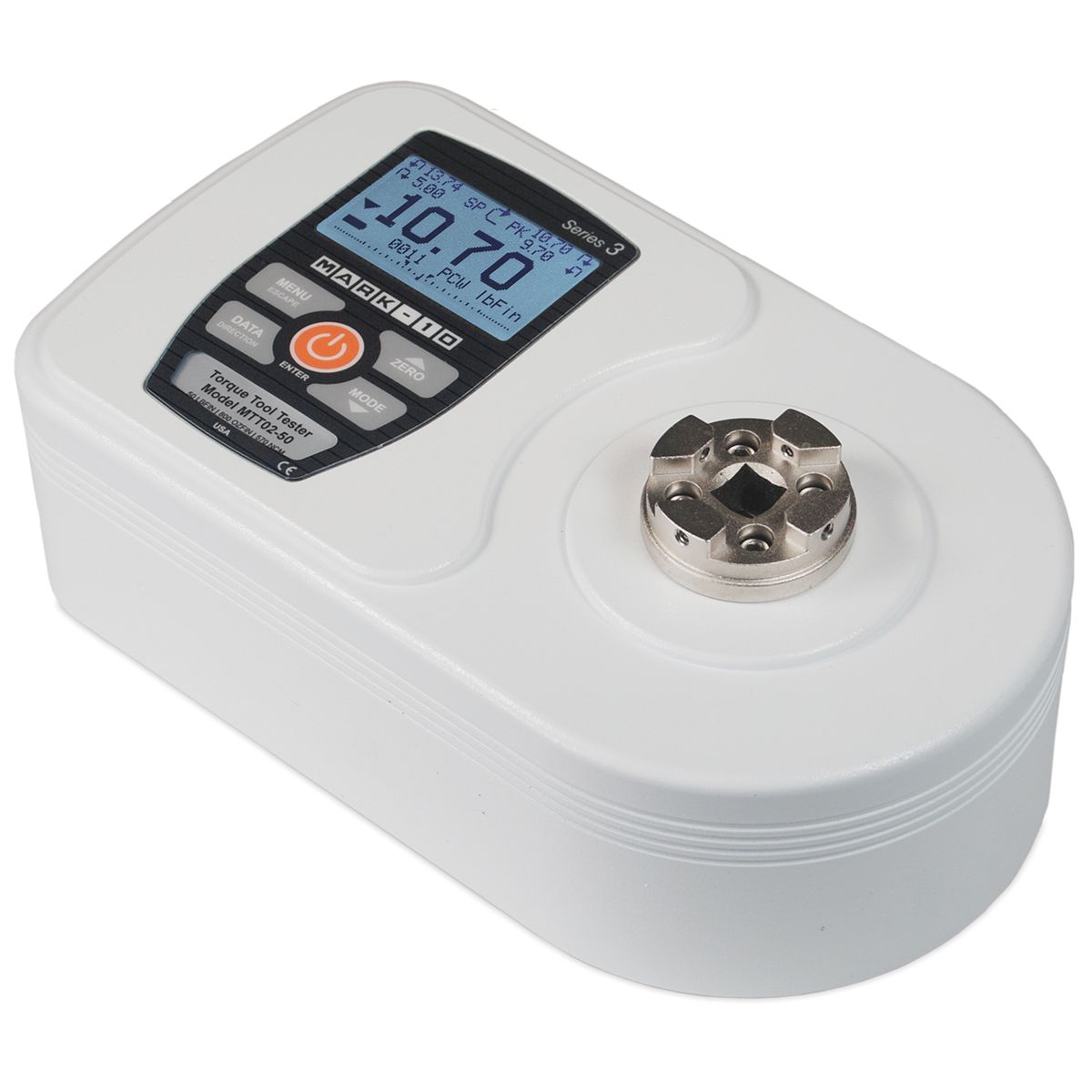

MTT02系列電動及手動工具類扭力測試機/扭力校正器

■ USB、RS-232、Mitutoyo、類比及設定點信號輸出。
■ 1,000 點數據儲存和統計。
■ 第一、第二扭矩峰值檢測。
■ +/- 0.3% 量測精度。
■ 測試容量 : 14 ~ 116 Kgf.cm / 1.35 ~ 11.5 N.m / 12 ~ 100 lbf.in

MTT02系列扭矩測試機為手動、電動、氣動等螺絲起子、扳手和其他工具提供了一種簡單而準確的扭力測試解決方案，堅固的機體結構適用於現場生產環境。 3/8 "扭力檢測軸相容於市售的鑽頭和客製化等附件件。TT02可針對點擊式工具於檢測過程中擷取兩個測量方向的扭矩峰值、及偵測第一 / 第二峰值的扭矩值等功能。

±0.3％的精度和 7,000 Hz 的快採樣速率，確保即使在快速應用中也能獲得可靠和一致的測試結果。MTT02內建一系列先進的提高效率的功能 : USB、RS-232、Mitutoyo ( Digimatic )、類比輸出、針對工具點擊時或角度滑移時的扭力峰值自動輸出 / 歸零讀值 / 資料儲存等功能、內建儲存器可暫存 1,000 筆資料、上下極限設定值判定合格與否，及提供密碼保護以防止對設置和校準進行未經授權的更改。

標準配備之一： MESUR Lite^® 數據採集軟體，以表格形式列出連續或單一點資料，並可匯出至 Excel 進行數據分析。

備註 : 不適用於衝擊類工具。

加入詢問車

應用範例

特色

規格

測試容量 x 解析度

數位顯示器

標準配備

選購配備

外觀尺寸

MESUR®Lite 簡易軟體

應用範例

左圖右文表格

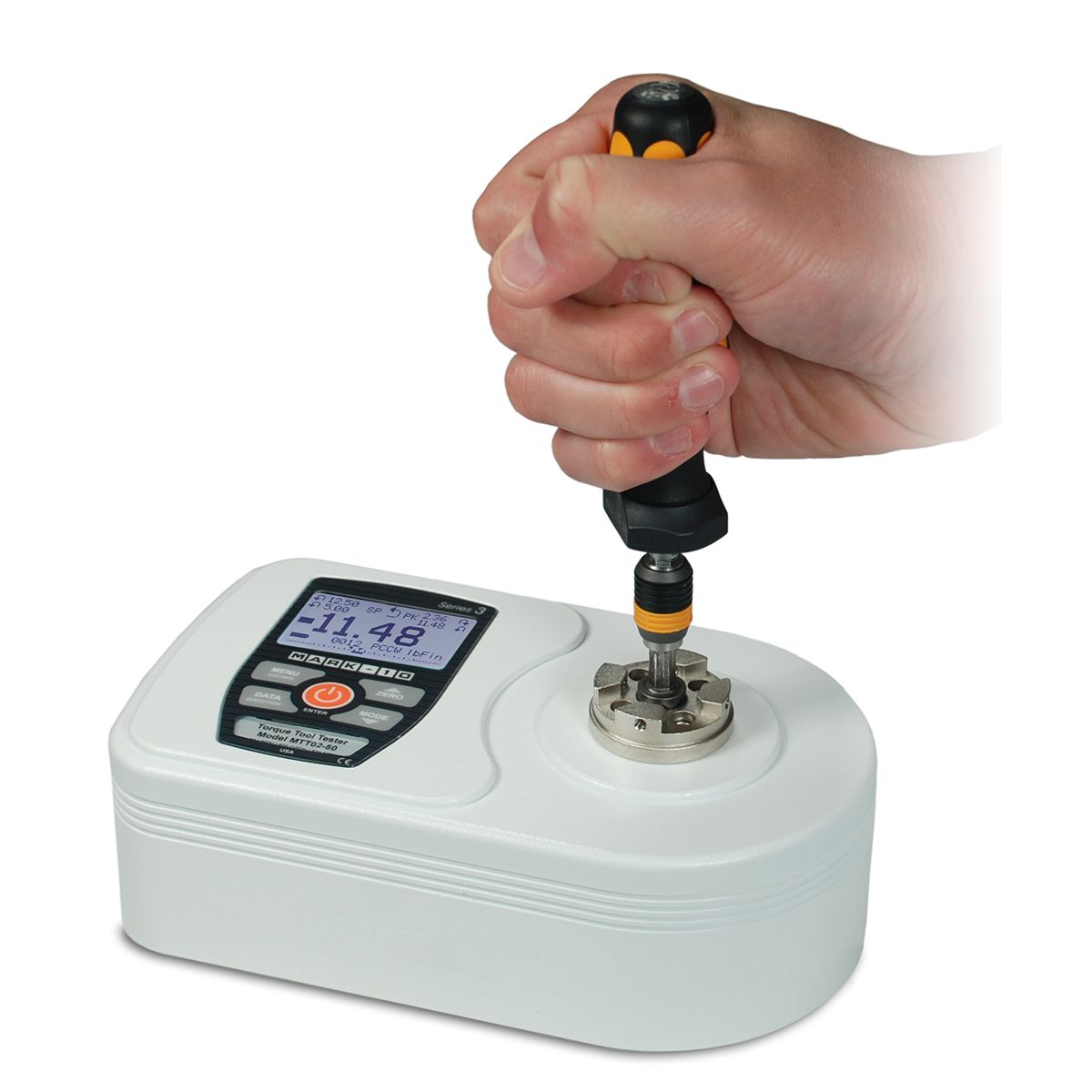

	1. 操作 MTT02系列扭矩測試機時，可簡單地將扭矩工具放入扭力檢測軸並扭轉。讀值將顯示順時針或逆時針方向的即時或峰值扭矩值，此圖例為手動工具之扭矩測試範例。

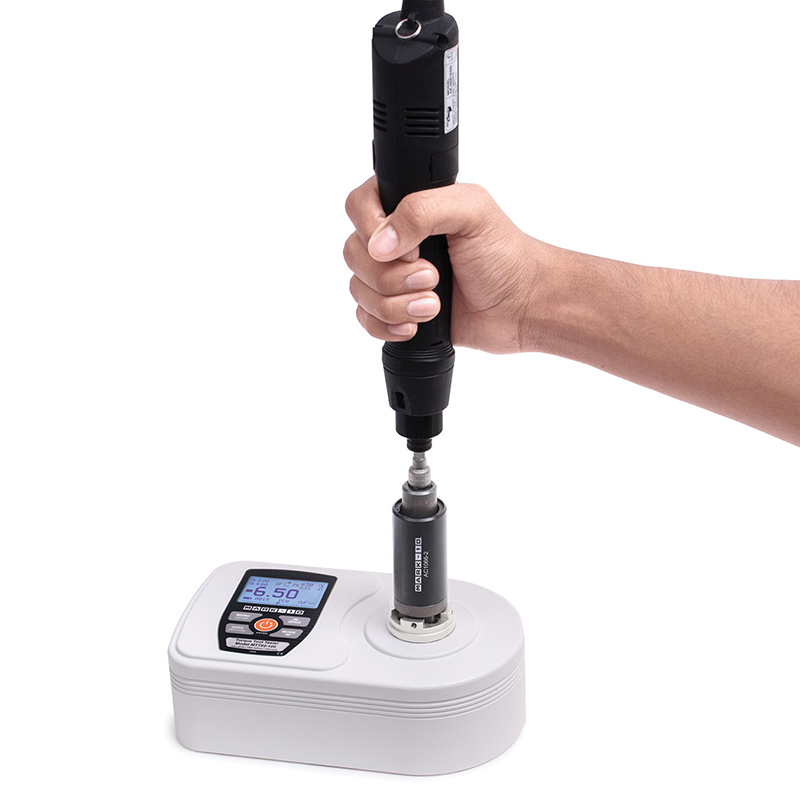

	2. 可選購 TT02系列扭力校正器的緩衝器配件，用於電動起子的扭力測試。
	3. 選購的 AC1066-1 和 AC1066-2/緩衝器配件，採集成式設計，並有兩種型號可用來模擬軟性轉接頭和剛性轉接頭的扭力測試應用。

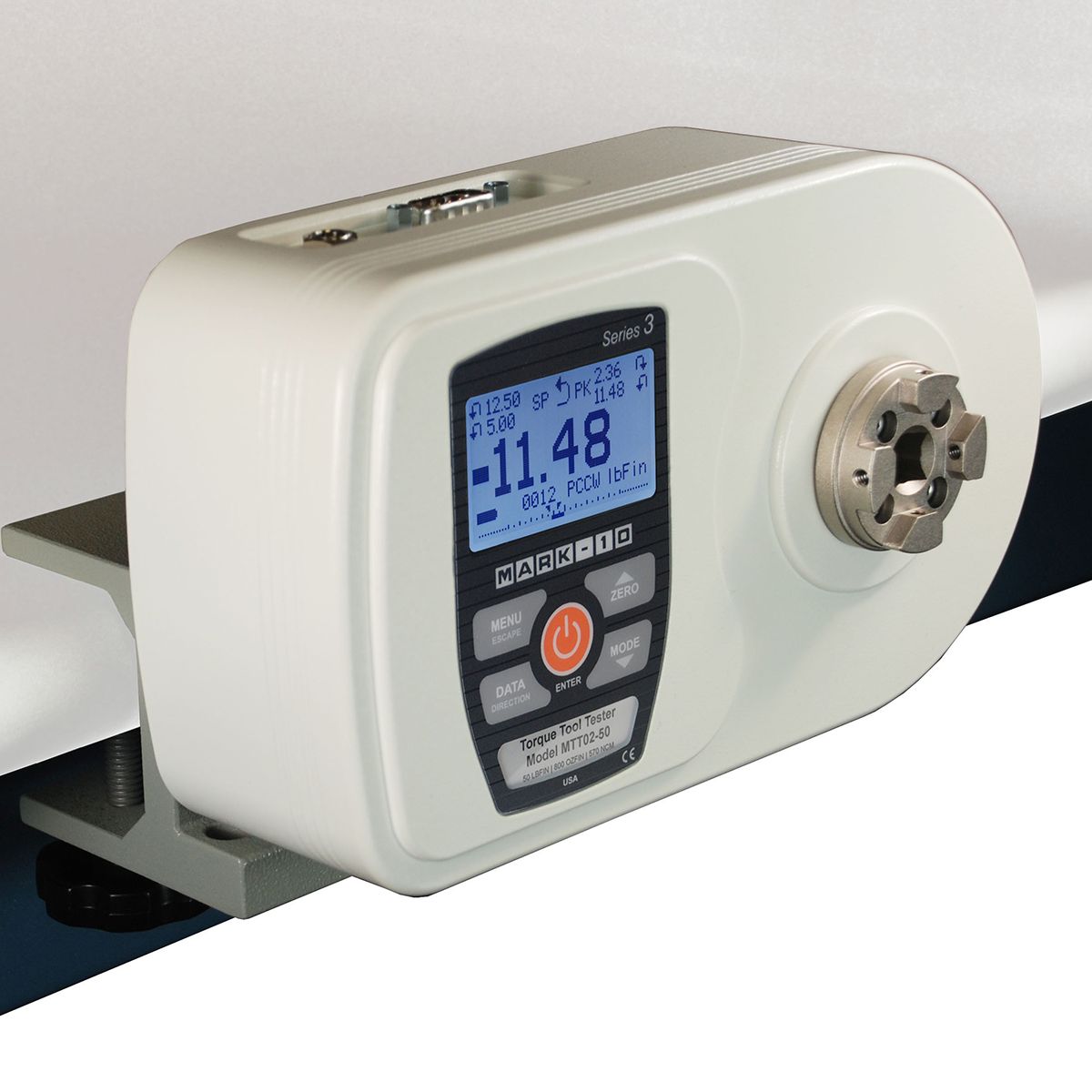

	4. 選購的安裝套件可將 MTT02系列扭矩測試機，固定在水平操作方向的工作台上。

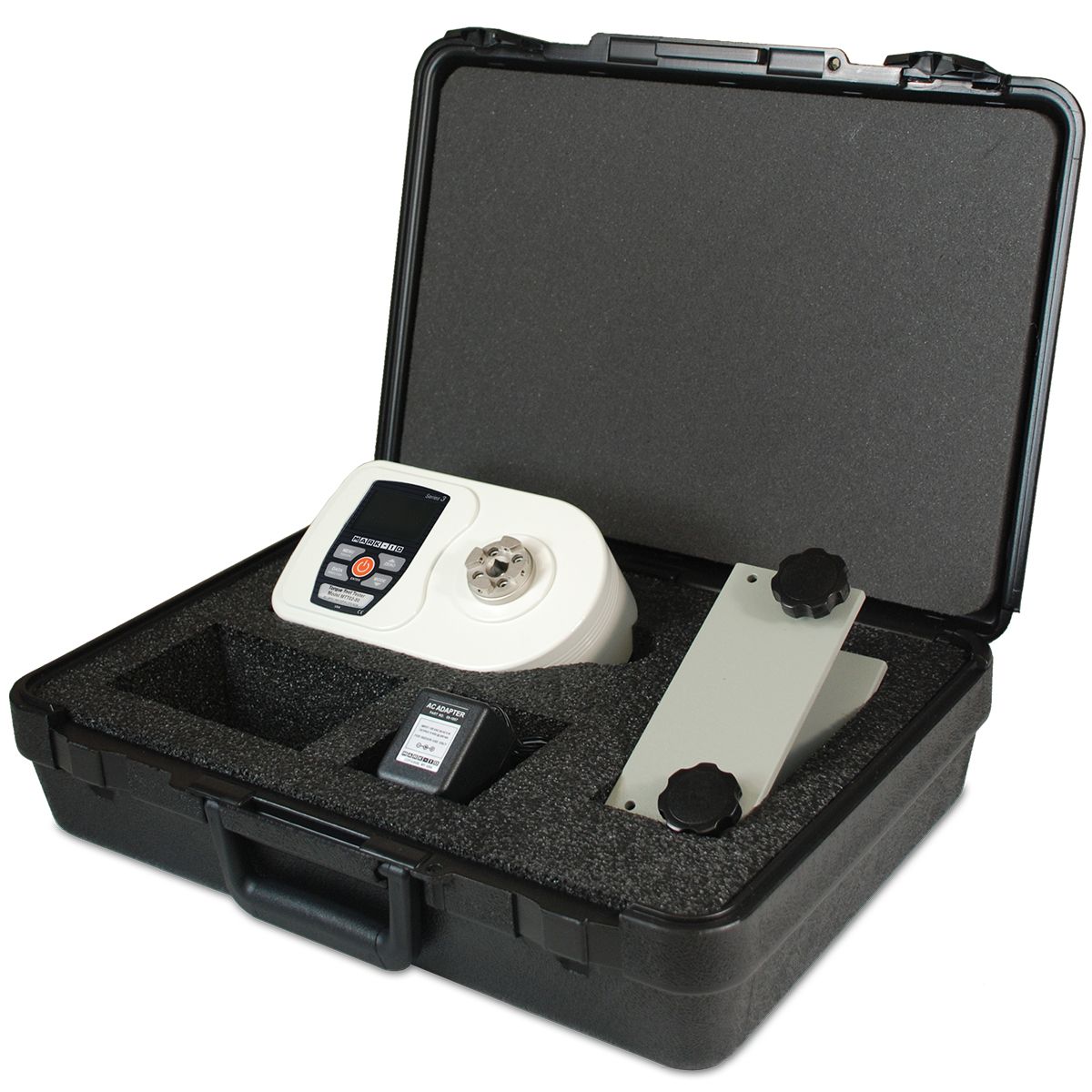

	5. 選購的攜帶盒為 MTT02系列扭力試驗機、緩衝器配件、工作台安裝套件、電源變壓器和附件提供了儲存空間。

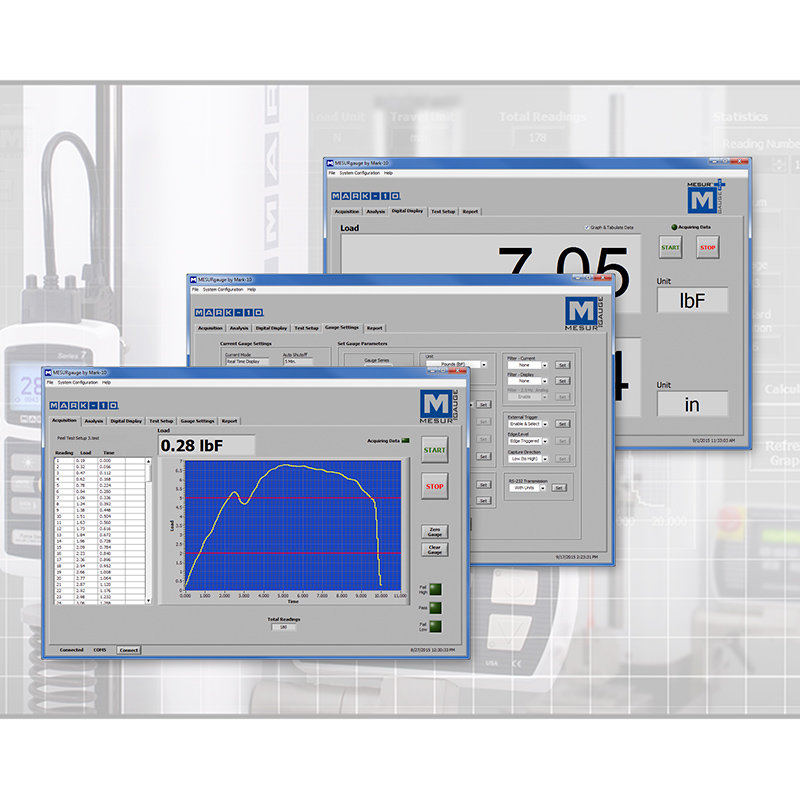

	6. MESUR^®gauge : Mark-10 儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。

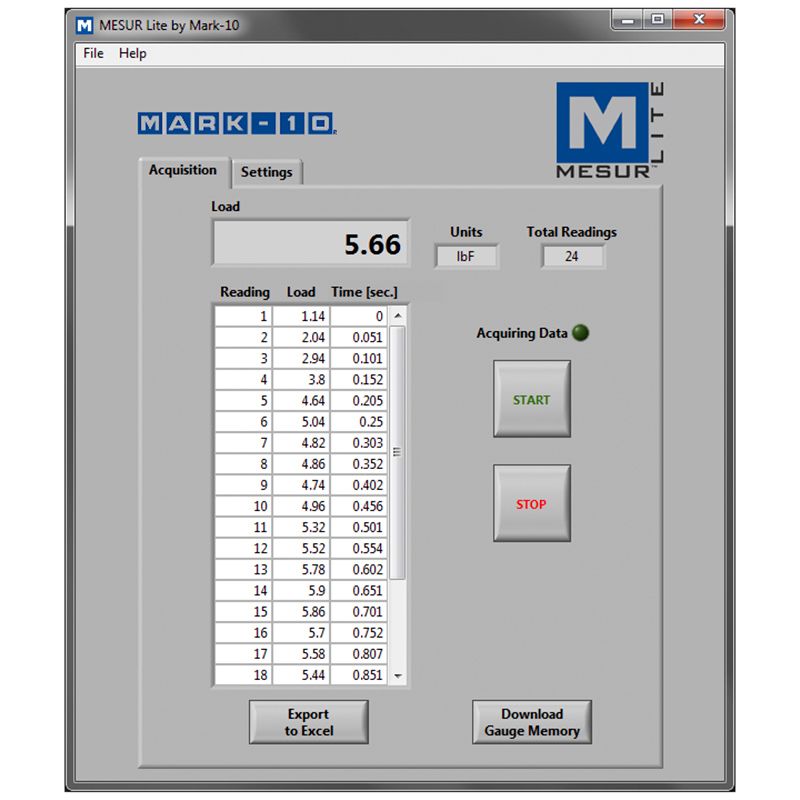

	7. MESUR^® Lite : 一個基本的數據蒐集軟體，將 Mark-10測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。

特色

■ 擷取順時針和逆時針方向的第一 / 第二峰值的扭矩值。

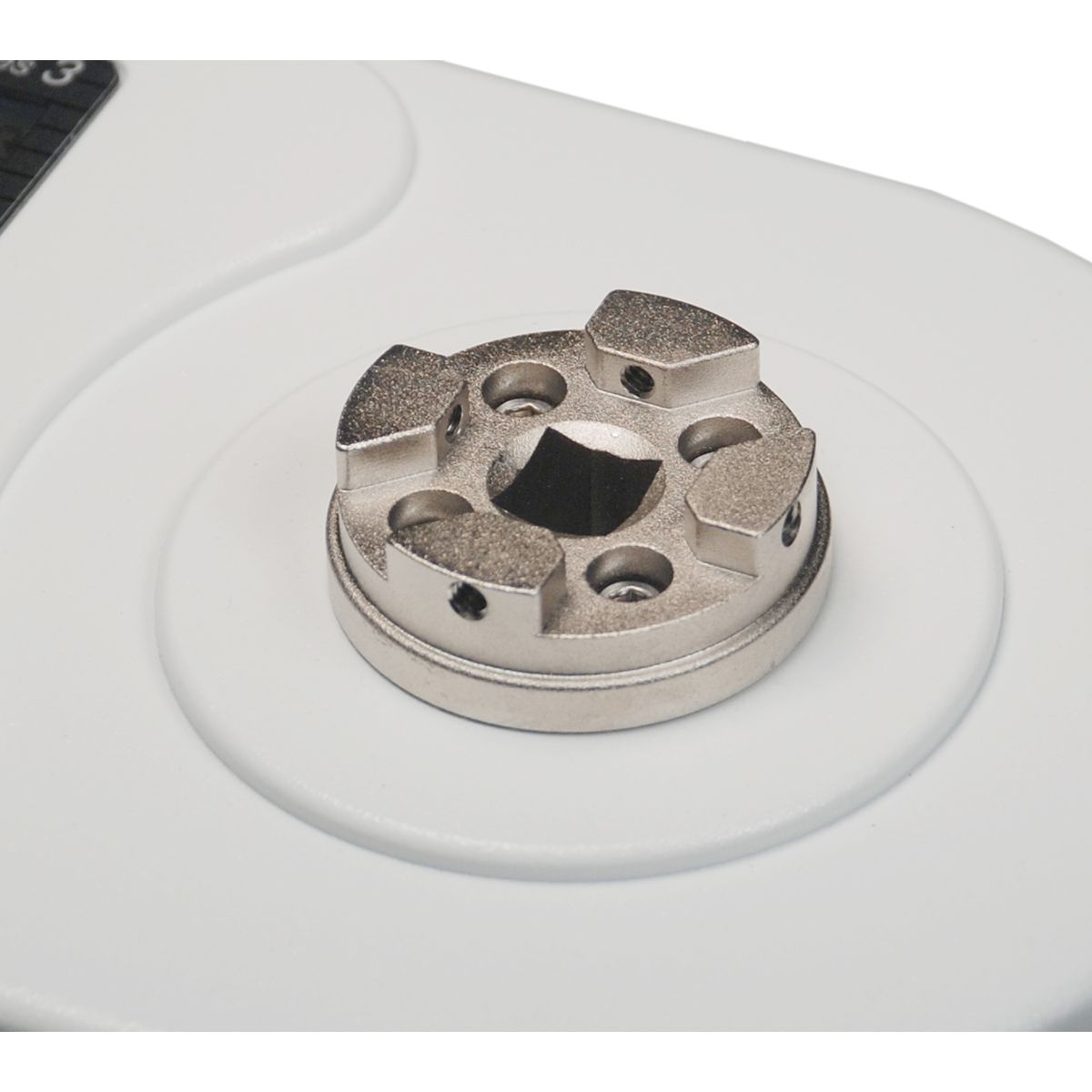

■ 3/8 "扭力檢測軸相容於市售的鑽頭和客製化等附件。

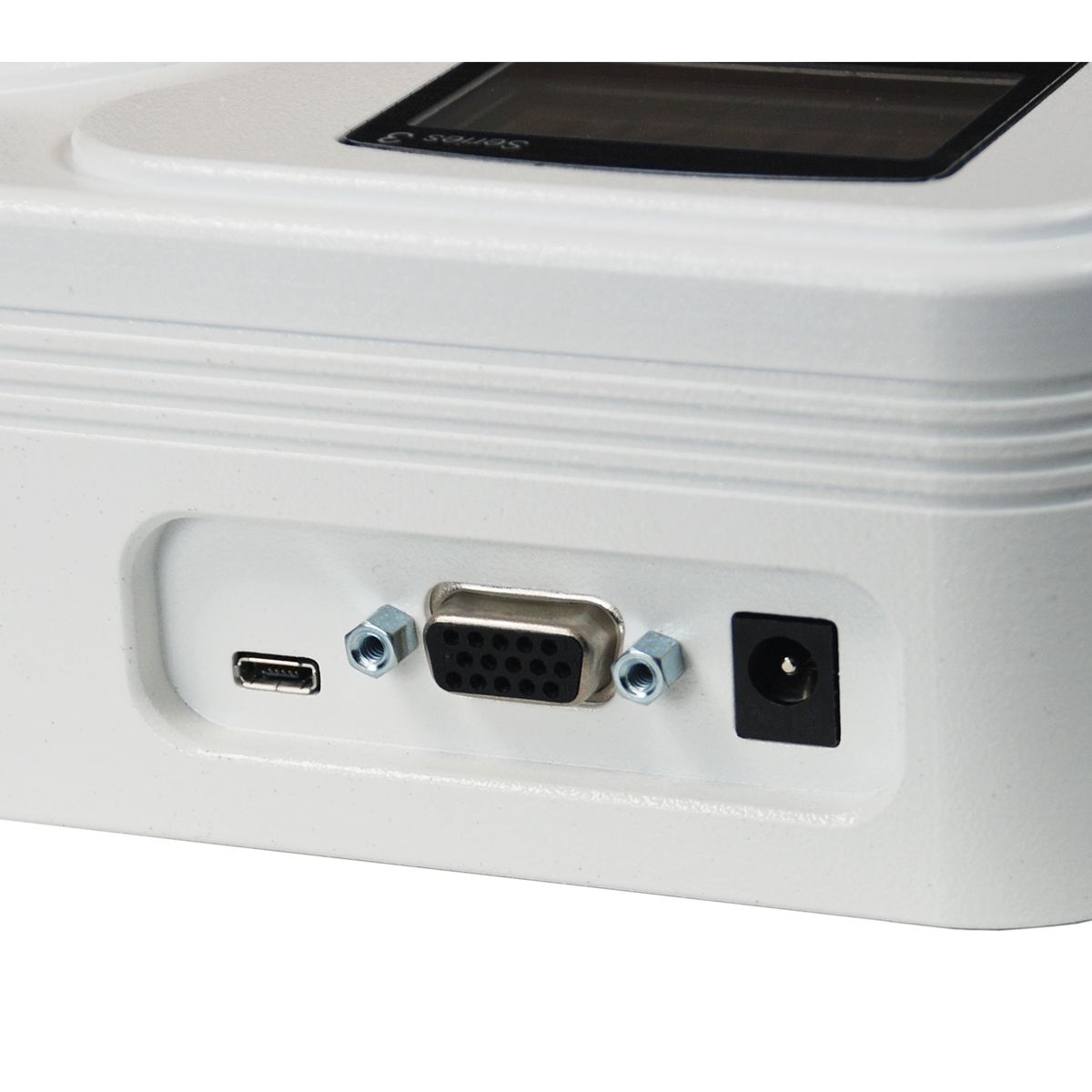

■ USB、RS-232、Mitutoyo 和類比信號輸出。
■ 7,000 Hz 的高速採樣率可準確捕獲扭矩的峰值。
■ 俱有統計和輸出的 1,000 點數據儲存功能。
■ 降伏點偵測 : 針對工具點擊時或角度滑移時的扭力峰值自動輸出 / 歸零讀值 / 資料儲存等功能，有助於測試過程的自動化。
■ 密碼保護防止未經授權的更改。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 可配置按鍵及警報提示聲響。
■ 五種量測單位別可供選擇。

規格

A 式表格

精確度	±0.3 % F.S ( 最大標稱值 )
取樣率	7,000 Hz
使用電源	交流電 / 可充電式電池，蓄電量指示，電量不足時自動關機。
操作時間	背光源開啟：7 小時。背光源關閉 : 可連續使用 24 小時。
量測單位	Kgf.cm / N.m / N.cm / lbf.in / ozf.in
輸出功能	USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO (DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。設定點 : 三條開汲極線。
可設定的配置	第一 / 第二峰值檢測、數字濾波器、輸出、自動 ( 輸出 / 資料儲存 / 歸零 )、自動關機、系統預設值、密碼、按鍵音、音訊警報、背光源、校準
過載保護	最大標稱值之150% ( 超過110%時 : 過載警告提示 )
重量	2.6 Kg
使用環境	温度：5 ~ 45℃、濕度：20 ~ 96 %RH

測試容量 x 解析度

B式表格

測試容量 x 解析度
型號	Kgf.cm	N.cm	N.m	lbf.in	ozf.in
MTT02-12	14 x 0.01	135 x 0.1	1.35 x 0.001	12 x 0.005	192 x 0.1
MTT02-25	28 x 0.02	290 x 0.2	2.9 x 0.002	25 x 0.01	400 x 0.2
MTT02-50	58 x 0.05	570 x 0.5	5.7 x 0.005	50 x 0.02	800 x 0.5
MTT02-100	116 x 0.1	1,150 x 0.5	11.5 x 0.005	100 x 0.05	1,600 x 1

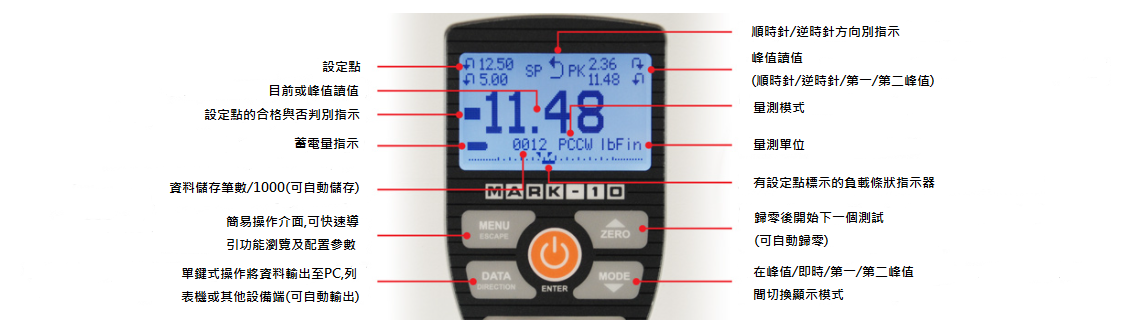

數位顯示器

標準配備

左圖右文表格

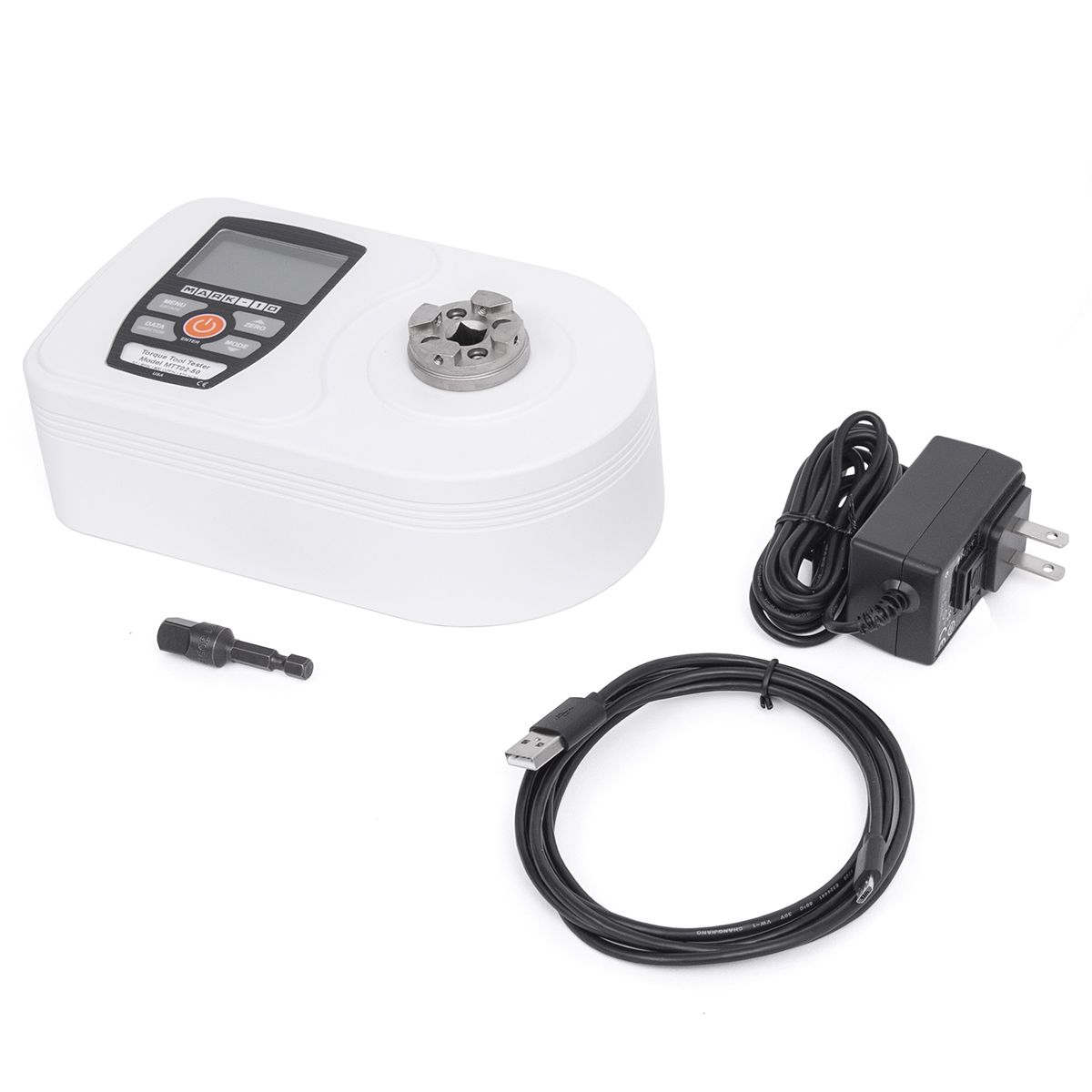

TT02 系列扭力測試機如圖所示運送，並包括以下配件 ~

（1）1/4 in 六角 → 3/8 in 方形轉接器
（1）USB訊號線
（1）電池
（1）專屬電源變壓器
（1）原廠精度保證書

選購配備

左圖右文表格

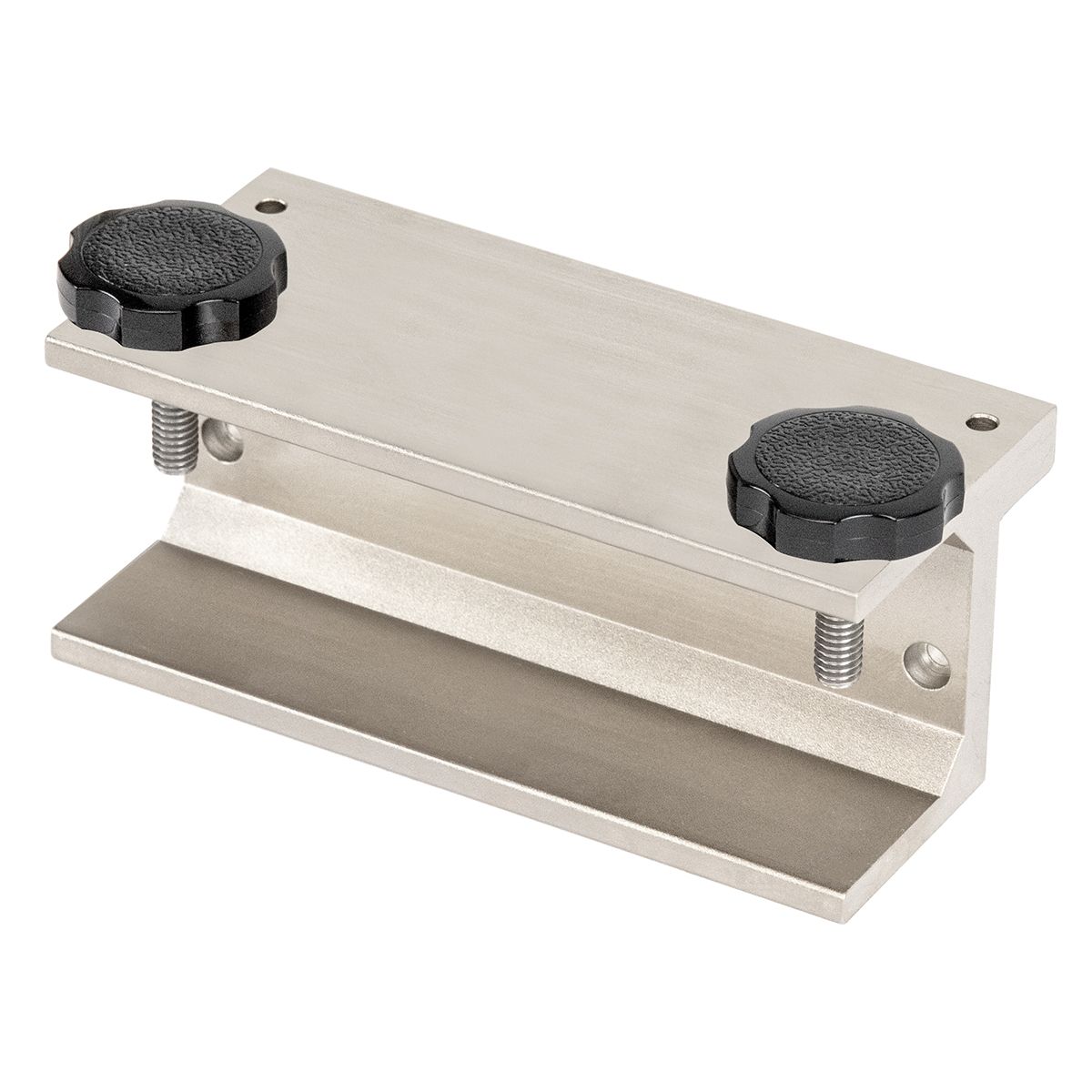

	1. 工作台用安裝支架（ST001）將 TT02扭力測試機安裝到水平或其他方向的工作台上。
	2. 硬塑料攜帶盒 ( ST002 ) 為 TT02扭力測試機、ST001工作台用安裝套件、電源變壓器及附件提供了置放空間。

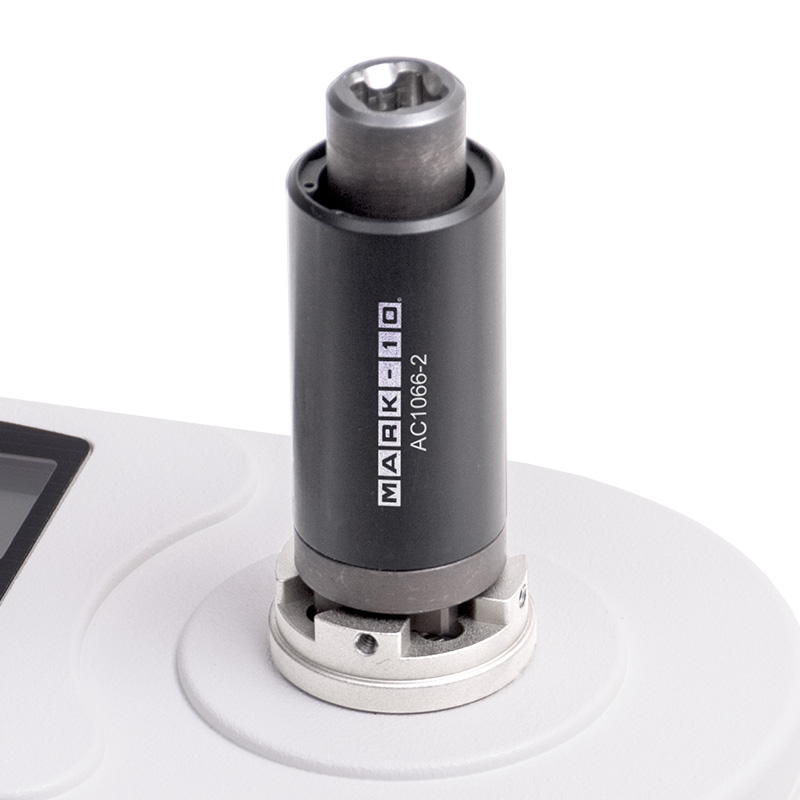

	3. 緩衝器配件 ( AC1066-1，AC1066-2 ) 為電動和氣動工具提供精確性和一致性的扭矩測量值。選擇 AC1066-1 : 模擬緩慢增加扭矩的軟性轉接頭，旋轉角度通常為 720度或更多。或使用 AC1066-2 : 模擬快速集結扭矩的剛性轉接頭，旋轉角度為 30度或更小。包括一個集成的 3/8”方形驅動器。
	4. MESUR gauge^® 分析軟體 ( 15-1004 ) 繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。

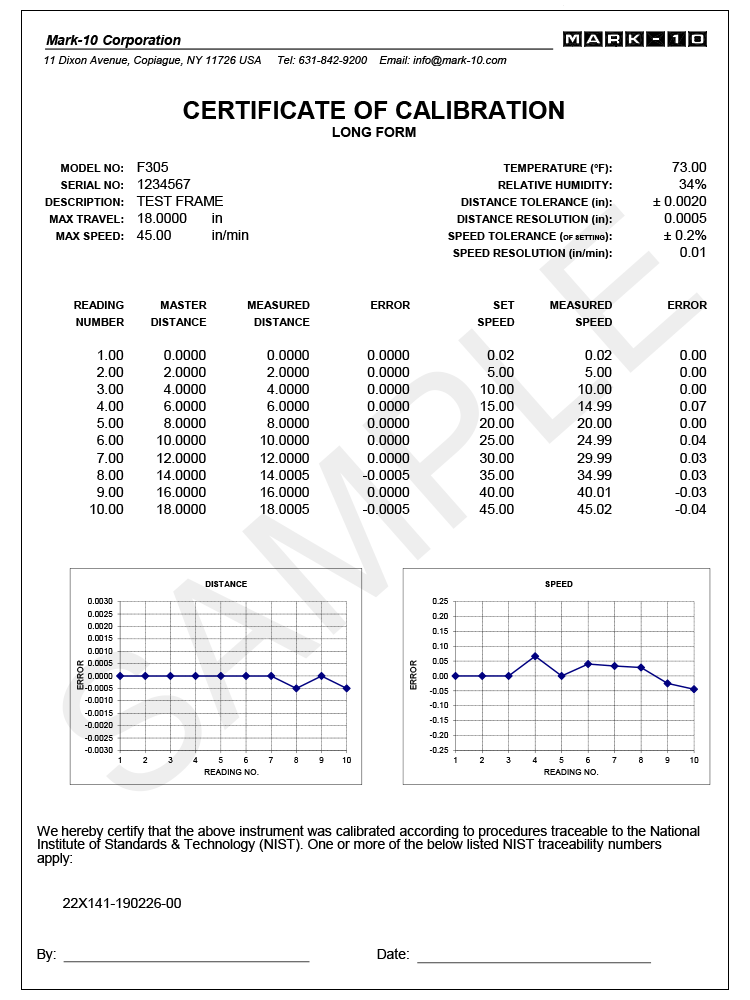

	5. 精度檢驗報告 ( CERT )

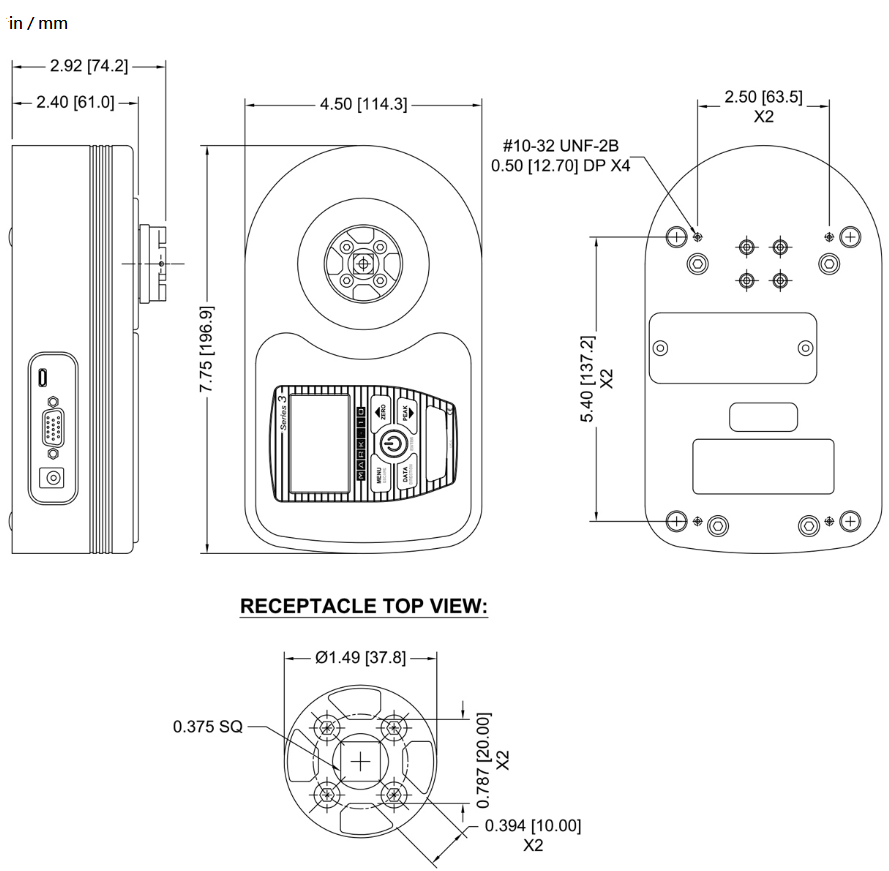

外觀尺寸

MESUR®Lite 簡易軟體

請點擊下載 ...

訂購資

訂購資訊

型號	測試容量
MTT02-12	工具類扭力測試機 : 測試容量 14 Kgf.cm / 135 N.cm / 1.35 N.m / 12 lbf.in / 192 ozf.in
MTT02-25	工具類扭力測試機 : 測試容量 28 Kgf.cm / 290 N.cm / 2.9 N.m / 25 lbf.in / 400 ozf.in
MTT02-50	工具類扭力測試機 : 測試容量 58 Kgf.cm / 570 N.cm / 5.7 N.m / 50 lbf.in / 800 ozf.in
MTT02-100	工具類扭力測試機 : 測試容量 116 Kgf.cm / 1,150 N.cm / 11.5 N.m / 100 lbf.in / 1,600 ozf.in
CERT	精度檢驗報告。
AC1066-1	緩衝器配件 / 軟性轉接頭 : TT02系列扭力測試機用配件。
AC1066-2	緩衝器配件 / 剛性轉接頭 : TT02系列扭力測試機用配件。
ST001	工作台用安裝支架 : 將 TT02扭力測試機安裝到水平或其他方向的工作台上。
ST002	硬塑料手提箱 : TT02系列扭力測試機用收納盒。
AC1109	序列訊號線 : 用於TT02系列測試機端 → RS232 DB9 端。
AC1111	USB訊號線 / 微小型 : B → A type。
15-1004	MESUR gauge^® 版軟體。
