Mark-10 M4 系列數位式推拉力計/測力計

左圖右文表格

Mark-10 M4 系列推拉力計為手持式數位力量量測儀器，適用拉力／壓力測試。螢幕即時顯示讀值與峰值（Peak），可用於現場快速判定與品保抽驗。搭配 MESUR™ Lite / MESUR™ Gauge 可記錄數據、顯示曲線並匯出 Excel，方便分析與追溯。

常見用途

• 按鍵／開關操作力

• 端子／接頭插拔力

• 彈簧壓縮／拉伸力

• 組裝拉拔／固定力

• 來料檢驗／製程抽測

• 產線巡檢／現場判定

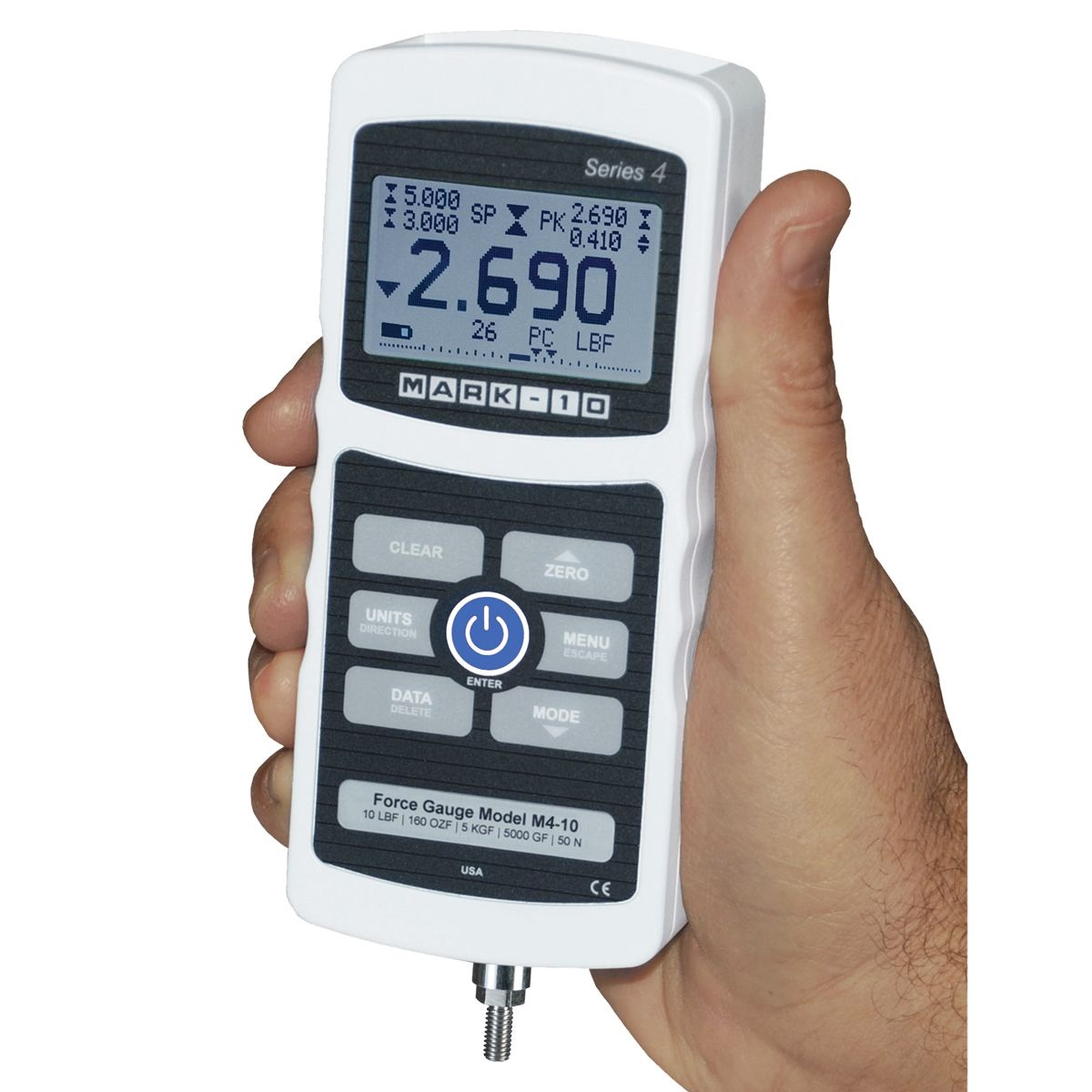

	1. Mark-10 M4 系列推拉力計：手持式數位推拉力計，適用拉力／壓力測試與現場快速檢測。

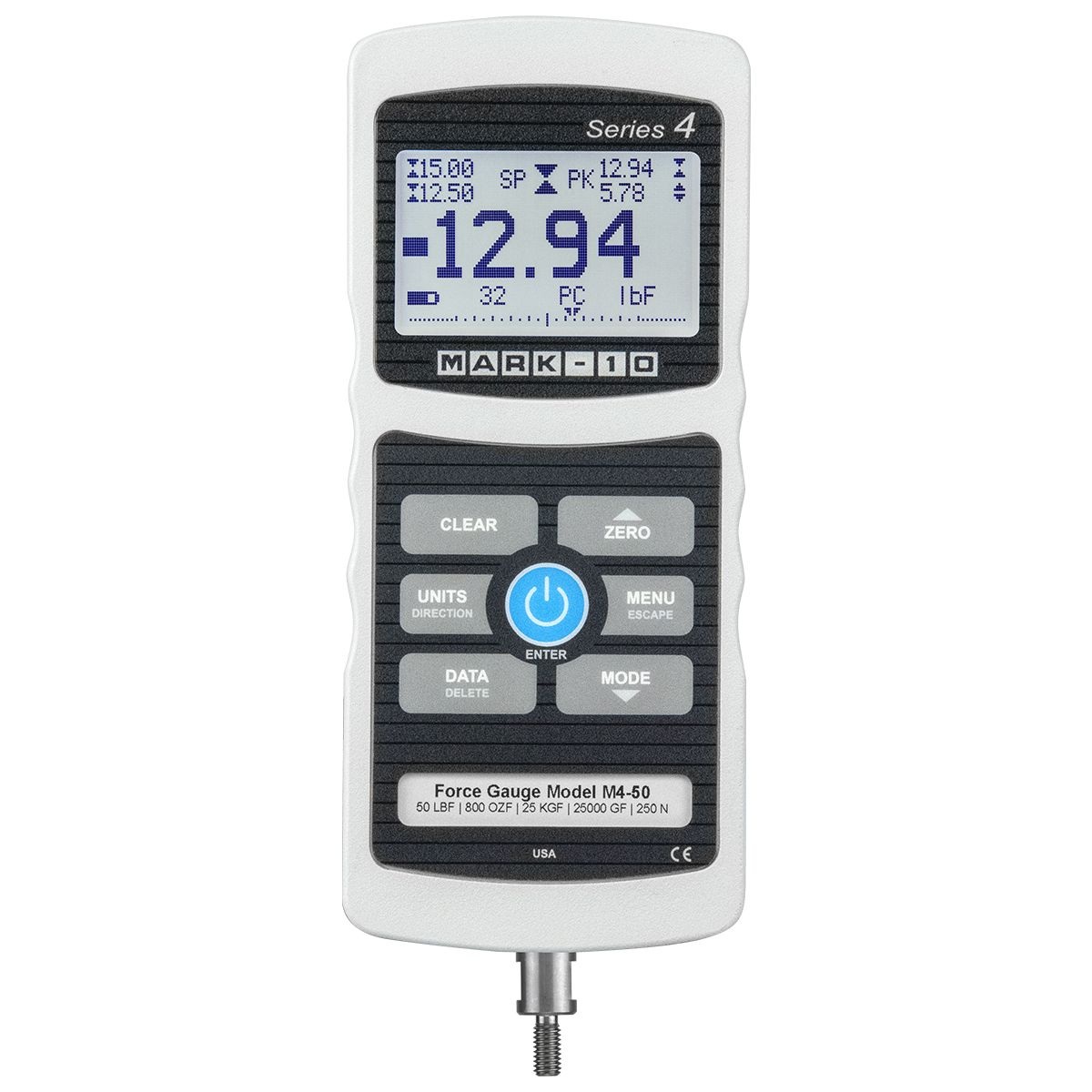

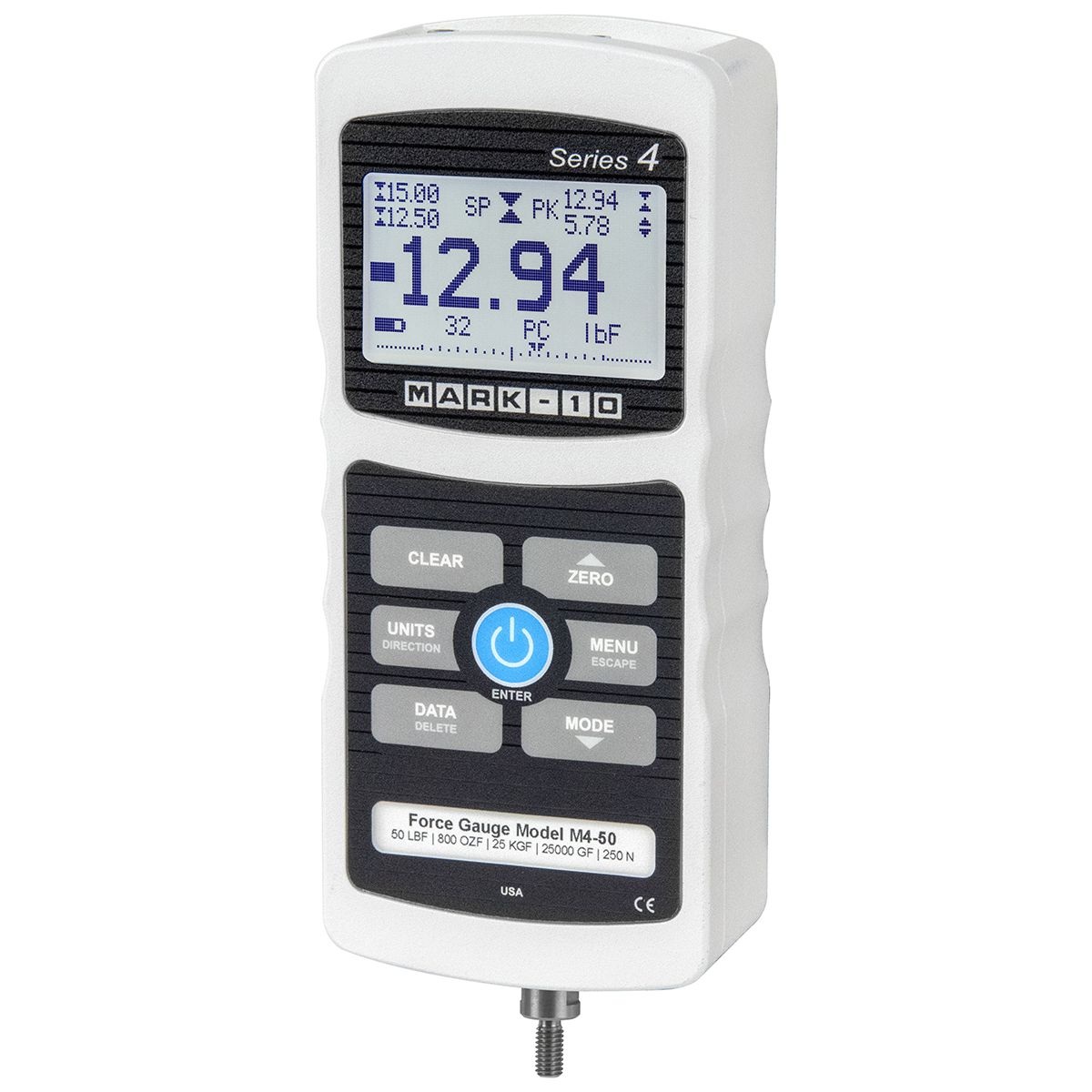

	2. Mark-10 M4 系列推拉力計：主機正面外觀，大尺寸螢幕清楚顯示量測讀值與峰值相關資訊。

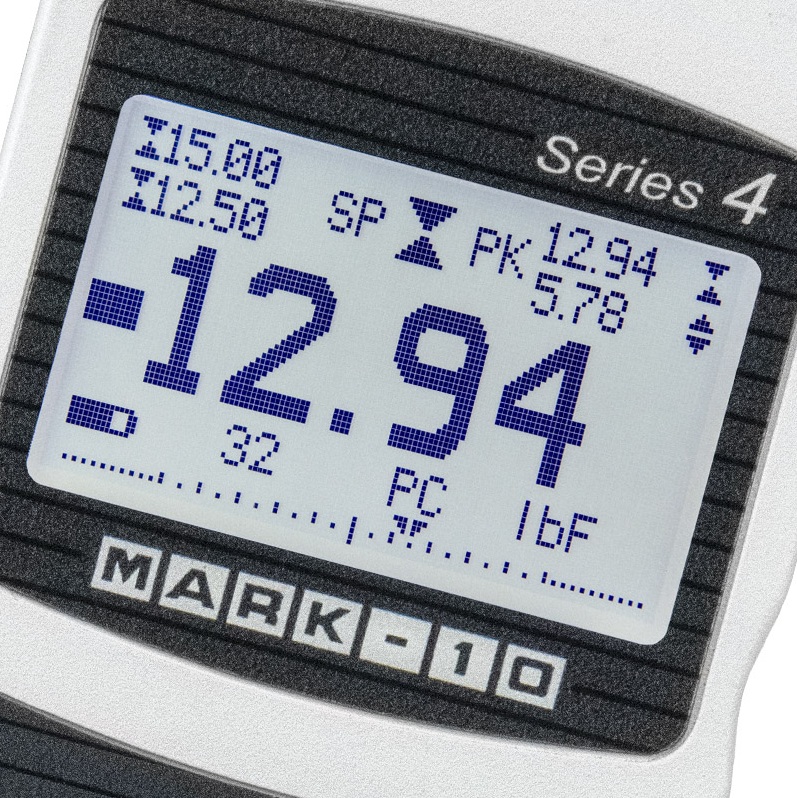

	3. MARK-10｜M4 系列測力計配備背光顯示器，數字大且清晰易讀，方便現場快速判讀。畫面可同時掌握峰值、判定狀態與負載變化，提升量測效率與一致性。 大字體背光顯示：讀值清楚、低光環境也好辨識 峰值（Peak）讀數：快速掌握最大拉力／壓力 設定點指示：支援上／下限（合格判定）提示 類比負載條狀圖：即時呈現負載變化趨勢

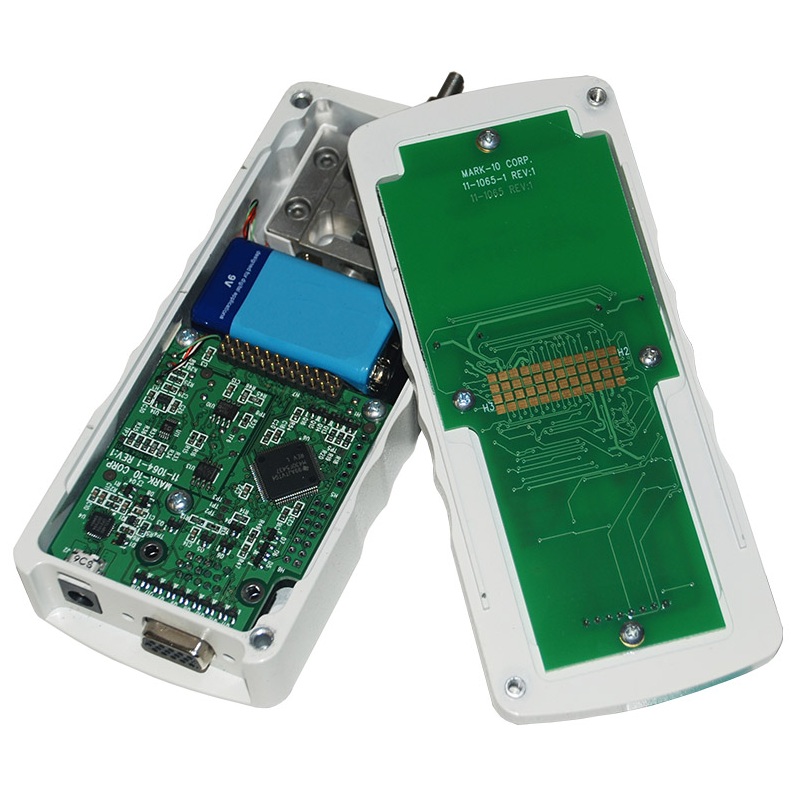

	4. Mark-10 M4 系列推拉力計：內部結構展示，可見電路板與元件配置，呈現儀器結構細節。

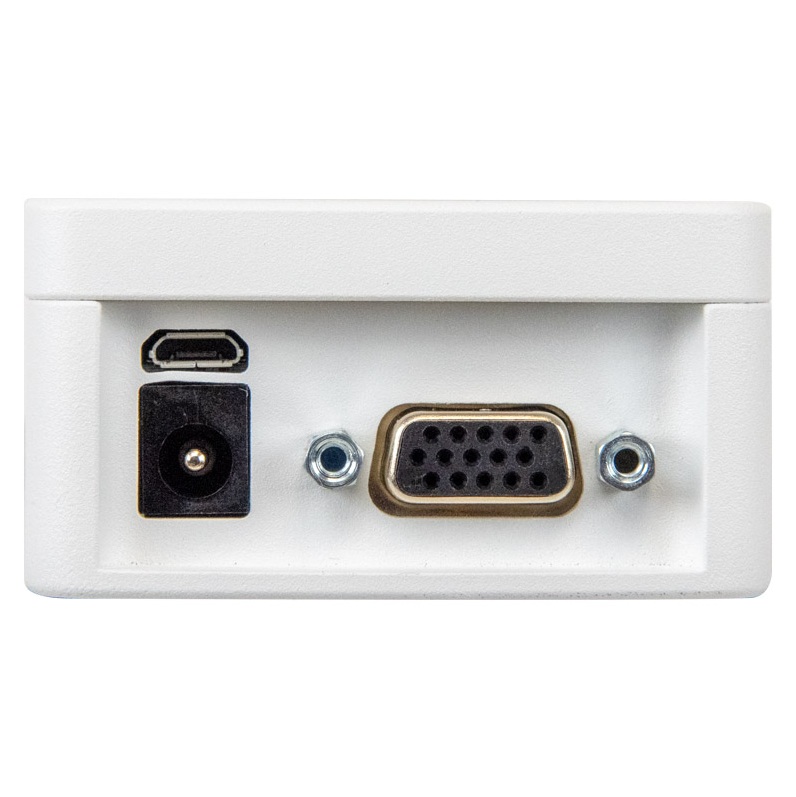

	5. Mark-10 M4 系列推拉力計：連接埠介面特寫，支援 USB／通訊輸出，便於資料擷取與外部連接。

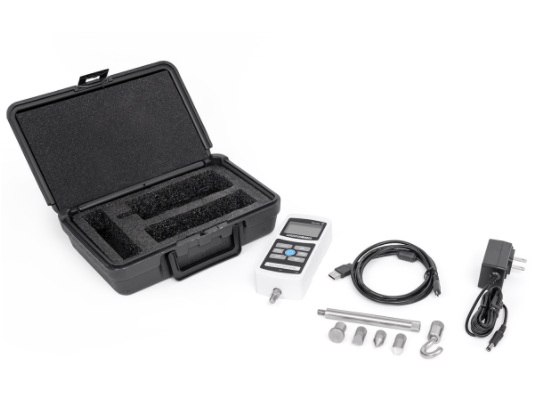

	6. Mark-10 M4 系列推拉力計：標準配備一覽，含收納箱、連接線、變壓器與常用測試附件。

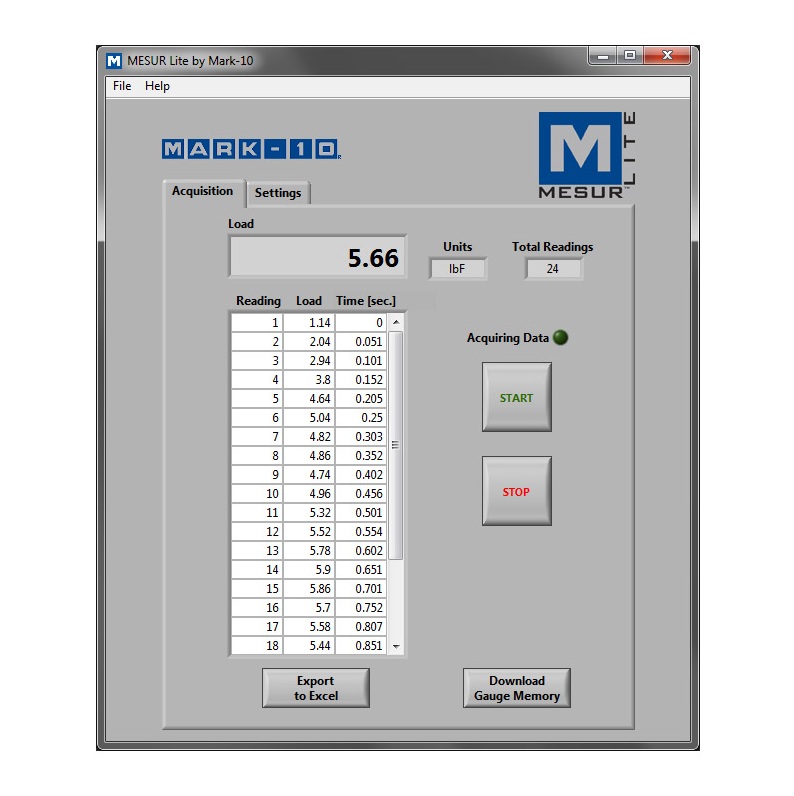

	7. Mark-10 M4 系列推拉力計：搭配 MESUR™ Lite 軟體，可連續擷取數據並匯出 Excel 進行整理。
	8. MESUR® Gauge Plus 軟體為 Mark-10 儀器與測試台的測試數據收集與分析介面。軟體可將數據列表並繪製力量－時間或力量－行程（位移）圖表，並提供多種精密測試所需的設定、分析與報告工具。

M4 系列主打 3,000 Hz 高速取樣、多元輸出與進階統計儲存，搭配大型背光圖形顯示與設定點判定，可有效提升檢測效率與數據可追溯性，特別適合品保與製程的日常大量檢測使用。

• ⚡3,000 Hz 高速取樣，適合峰值捕捉。
• 🔌多元輸出介面：USB / RS-232 / Mitutoyo / 類比輸出。
• 💡大型背光圖形顯示器，清楚易讀。
• 📊50 筆資料記憶（含統計、最大值、最小值、平均值、標準差）與輸出。
• 📶即時負載條狀圖，含設定點標記。
• ⚙️可編程設定點，支援警報與輸出控制。
• 📌 峰值（Peak）與設定點狀態顯示。
• 🔁五種量測單位可選，快速切換。
• 🔔按鍵回饋與警報提示，操作更直覺。
• 🔒功能配置 / 按鍵密碼保護，避免誤操作，維持產線一致性。

若您希望進一步提升量測一致性，建議搭配測試台與治具，使速度、角度與受力軸線更穩定。

本頁整理 M4 系列推拉力計的關鍵規格（量程、精度、取樣速率、顯示判定與輸出介面），便於快速比對需求並進行選型。

• 量程範圍：依型號而定（M4-012 ~ M4-500），最大 2,500 N / 500 lbf
• 量測精度：±0.2% F.S（以額定容量計）
• 取樣速率：3,000 Hz
• 顯示與判定：背光圖形顯示器、峰值（Peak）讀值、設定點指示、即時負載條狀圖
• 輸出介面：USB / RS-232 / Mitutoyo（Digimatic）/ 類比（±1 VDC）/ GPI/O / 設定點輸出
• 內建記憶／統計：50 點數據儲存，含最大值、最小值、平均值、標準差與輸出

提醒：建議讓實際最大力值落在量程的 10%～80% 區間，以兼顧解析度與測量精度；如需協助選型，歡迎提供預估力值與測試方式。

A 式表格

B式表格

M4 系列採用可翻轉式機殼與顯示器設計，無論手持量測或安裝於測試台，都能維持正向閱讀與直覺操作； 對於需要提升判讀效率、降低誤讀並強化量測一致性的檢測情境特別有幫助。

• 手持 / 測試台兩用：可依測試方式快速切換手持抽驗或固定量測，兼顧機動性與一致性。
• 可翻轉顯示方向：測軸朝上或朝下操作時，仍可正向顯示讀值，減少操作中斷與誤判。
• 受力軸線更容易一致：固定安裝並搭配治具，可讓受力方向、角度與施力路徑更一致，提升重複性。
• 適合建立作業標準：在固定速度或固定行程條件下，更容易建立可比對、可追溯的檢測數據。
• 堅固耐用結構：適合產線與實驗室環境，降低長期使用耗損風險。

建議：若您的測試需要「一致速度 / 一致角度 / 一致受力軸線」（如插拔力、端子拉拔、剝離、壓接等）， 建議搭配測試台與固定治具，可明顯降低人為差異並提升量測重複性。

左圖右文表格

左圖右文表格

4 系列測力計標準配備（盒內含） 出貨隨附收納盒與常用測頭配件，開箱即可完成基本拉 / 壓測試與資料連線。 •延長桿 •圓錐型測頭 •鑿型測頭 •V 型槽測頭 •圓盤式測頭 •掛鈎型測頭 •聯結器 •USB 訊號線 •電池 •專屬電源變壓器 •收納盒 • 精度檢查報告 ＊實際配件內容可能因測力計型號而略有差異，詳細資訊請參閱「附屬配件」。  「需搭配治具或測試台？歡迎洽詢誌成貿易協助選配。」

小圖數值

配件		M4-012 ~ M4-20	M4-50 ~ M4-100	M4-200 ~ M4-500
	延長桿	G1024	G1024	G1031
	錐型測頭	G1026	G1026	G1033
	鑿型測頭	G1025	G1025	G1032
	V型槽測頭	G1027	G1027	G1034
	平型測頭	G1029	G1029	G1036
	鈎型測頭	G1028	G1038	G1035
	連結器	-	G1039	G1037

M4 系列可手持快速量測，但若要降低人為差異、提升重複性與可追溯性， 建議搭配合適的夾具／治具，讓受力軸線、夾持位置與測試條件更一致，量測結果更具比較性。 同時，M4 具備 3,000 Hz 取樣與多元輸出介面，更適合用於峰值擷取與數據記錄/追溯。

✅ 常見夾具／治具應用（依測試方式選）

• 拉伸／拉拔（Tension）：端子拉拔、扣件拉力、線材拉力、彈簧拉力、材料破壞拉伸。
• 壓縮／按壓（Compression）：按鍵力、回彈力、壓接力、裝配壓入力、密封件壓縮。
• 插拔力（Insertion/Extraction）：連接器插拔、端子插拔、組裝插入力/拔出力。
• 剝離／撕裂（Peel/Tear）：膠帶/貼合材料剝離、薄膜撕裂、黏著強度比較。
• 摩擦／滑動（Friction）：滑動阻力、推動阻力、表面摩擦差異比較（需對應治具）。

✅ 治具選型重點（避免滑動、偏心與夾傷）

• 夾持方式：夾爪、鉤掛、壓頭、V 型槽、平面夾持…以「不滑動」為第一優先。
• 受力軸線：治具中心需對準推拉力計受力方向，避免偏心造成讀值誤差與損傷。
• 是否允許壓痕：若樣品不可壓傷，建議使用軟墊、專用夾持面或更大接觸面積的治具。
• 重複性需求：要做 SOP 或多人/多班別量測，建議搭配測試台與定位治具。
• 安全與過載：高力值或破壞測試，建議加強固定與防護，避免樣品飛出或過載。

📌 快速推薦治具前，請提供 5 項資訊

• 測試方式：拉/壓/插拔/剝離/滑動？是否為破壞測試？
• 樣品尺寸與材質：是否易滑、是否可壓傷、是否有定位基準面？
• 夾持位置：要夾哪裡？可夾長度/厚度多少？是否需要避免變形？
• 預估最大力值：大約落在哪個區間？（協助挑量程與治具強度）
• 一致性需求：是否要固定速度/行程？是否需要測試台？

工程評估建議：若您不確定治具夾持是否穩定、是否存在滑移/偏心受力或干涉風險， 歡迎提供樣品照片（含夾持位置）、尺寸與預估最大力值。 我們可協助評估受力軸線與夾持方式的可行性，並建議對應的治具、測試台與配置，提升量測重複性與可追溯性。

聯絡工程師／治具搭配建議

左圖右文表格

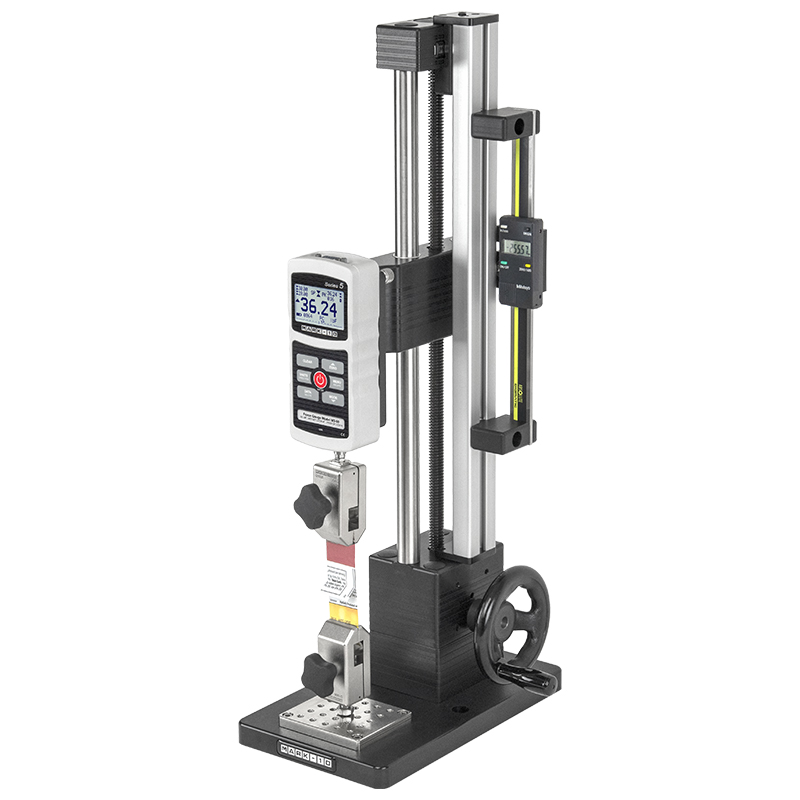

	1. 測試台與夾具 固定速度與受力軸線，降低人為差異並提升量測重複性。 查看測試台 查看夾具
	2. MESUR® Gauge Plus 分析軟體（15-1005） 支援力量-時間或力量-位移曲線，並可進行統計分析與報告整理。 可計算統計後匯出至 Excel，便於追溯與彙整。 查看軟體
	3. 輸出訊號線 將量測數據輸出至電腦或外部設備，方便記錄、分析與報告。 適用：PC / 印表機 / 數據蒐集器等。 查看訊號線
	4. 眼尾連接裝置 安裝於測試台，可快速裝卸夾具並有助於防止旋轉與偏心。 用於連接力量傳感器與測力計，提升測試效率與穩定性。 查看連接裝置
	5. 安裝背板 用於將 Mark-10 推拉力計固定於夾具或測試系統上（含安裝套件）。 備註：安裝背板包含在 Mark-10 測試台中。 查看安裝背板

加購配備的目的通常不是「把功能堆滿」，而是針對一致性、重複性、流程化與資料追溯做補強。 若您的測試需要固定速度/行程、降低人為差異、建立 SOP 或產線 OK/NG 流程，建議依需求加購下列模組。 M4 系列具備 3,000 Hz 高速取樣與多元輸出介面，更適合用於峰值擷取、數據記錄與追溯整合。

✅ 加購模組 1：測試台（固定速度／行程／受力軸線）

• 何時需要：插拔力、端子拉拔、剝離、壓接、裝配推力等，對速度/角度敏感的測試。
• 工程效益：控制速度與行程，受力軸線更容易對正，重複性明顯提升，利於 SOP 與稽核。

✅ 加購模組 2：治具／夾具（定位／夾持／避免滑移與偏心）

• 何時需要：樣品易滑動、易變形、夾持位置不固定、或量測者不同導致差異大。
• 工程效益：固定夾持位置與受力方向，避免滑移與偏心受力，提高可比性與可追溯性。

✅ 加購模組 3：資料擷取／軟體（記錄／匯出／統計／報表）

• 何時需要：需保存檢驗紀錄、匯出 Excel、做批次追溯或出貨報告；或需觀察力量-時間/力量-位移曲線。
• 工程效益：搭配 M4 的 USB / RS-232 / Mitutoyo / 類比輸出，可將數據匯入電腦進行曲線與統計分析，降低人工抄錄錯誤，建立可追溯資料鏈。

✅ 加購模組 4：流程化輸出（設定點／警報／OK/NG 判定）

• 何時需要：產線需快速判定合格/不合格、避免人工判讀、或需要聲光提示/外部控制。
• 工程效益：利用 M4 的可編程設定點、警報與 I/O 輸出，將上下限判定流程化，可降低判讀誤差，提高作業一致性與效率（依型號/配置）。

📌 工程評估建議（提供資訊可更快完成配置）

• 測試方式：拉/壓/插拔/剝離…是否為破壞測試？是否需要固定速度/行程？
• 樣品資訊：尺寸、材質、夾持位置、是否允許壓痕、是否易滑移。
• 預估最大力值：用於量程選擇與治具強度/安全裕度評估。
• 資料需求：是否需連續資料、是否需匯出 Excel、是否要報表/統計。
• 現場條件：測試頻率、站點空間、是否需多工位或多量程。

聯絡工程師／加購配置建議

選型與升級快速對照（M3 / M4 / M5 / M7）

這段用來快速比較 M3 / M4 / M5 / M7 的定位差異，協助你判斷「要不要升級」以及「該升到哪一級」。點選下方按鈕可直接前往各系列頁面與指定區塊查看完整內容。

Q1：我做峰值測試時，精度要怎麼理解？

A：精度多以 %FS 表示，換算實際誤差＝（精度%FS）×（量程）。若量程太大，峰值附近的有效精度會被稀釋。

Q2：為什麼做破壞/斷裂測試時，取樣率（Sampling Rate）特別重要？

A：峰值常在極短時間內出現，取樣率越高越能捕捉真正峰值，避免因取樣不足造成峰值低估。

Q3：破壞/斷裂測試峰值常偏低，是精度問題嗎？

A：多數不是精度本身，而是峰值出現時間很短，若取樣/峰值模式或測試條件不合適，就可能漏抓真正峰值。

Q4：要提升峰值可靠度，除了取樣率還要注意什麼？

A：建議搭配治具確保同軸、固定測試條件（必要時用測試台），並選擇接近最大負載的量程，整體峰值判讀才會穩定可信。

Q5：我用軟體記錄時，為什麼資料點看起來沒有那麼密？

A：因為「內部取樣」與「對外輸出/記錄」可能是不同速度。若需要更高密度資料，需搭配更適合的資料收集方式與設定。

Q6：要讓峰值更穩定，量程怎麼選？

A：建議量程接近最大峰值負載（約 1.2～2 倍），並搭配治具固定同軸；若要更高一致性，測試台會非常加分。

需要更完整流程化與多介面輸出可參閱 M5；破壞/斷裂等瞬間峰值建議參閱 M7。
想提升一致性與可追溯，請搭配 軟體與資料擷取 與 配件（夾具/治具）。

👉【延伸閱讀與搭配建議】

取樣率與輸出速率補充說明

取樣率是儀器每秒讀取與處理感測器訊號的次數（Hz）。在負載快速變化的測試（破壞、斷裂、瞬間峰值）中，取樣率越高越能降低漏抓真正峰值而造成低估的風險。需注意內部取樣與對外輸出速率不同；若要更完整曲線與峰值分析，建議搭配資料擷取與治具固定測試條件。

資料輸出與資料擷取

峰值變化快的測試若需要完整曲線與峰值分析，建議搭配資料擷取軟體與合適的資料收集設定，避免只看到稀疏資料點。

需要曲線/報表請參閱「軟體與資料擷取」；容量與取樣率怎麼選請參閱「選型建議」。

聯絡我們／索取選型建議

C式表格

MESUR™ Lite 簡易軟體下載

建議於 Windows 環境安裝使用；請依需求下載安裝檔與 USB 驅動程式。

⬇️ 下載 MESUR™ Lite 安裝檔    ⬇️ 下載 Mark-10 USB Driver（Windows）

若電腦無法辨識儀器或無法連線擷取資料，請先安裝 USB Driver，再重新插拔 USB。

✅ 下載前確認

• 作業系統：Windows 10 / 11（建議）。
• 連線方式：USB 連接推拉力計與電腦。
• 用途：資料擷取、表格記錄、匯出至 Excel，適合品保追溯。

🛠️ 安裝與使用（3 步驟）

1. 先下載並安裝 MESUR™ Lite（安裝檔）。
2. 若電腦未辨識儀器，請再安裝 Mark-10 USB Driver。
3. 以 USB 連接推拉力計，開啟軟體後開始擷取資料並可匯出 Excel。

提醒：MESUR™ Lite 軟體僅支援 Windows；若使用 Mac，需在 Windows 模式／虛擬環境下執行。

需要協助嗎？若不確定是否需安裝 Driver、或連線/資料擷取設定遇到問題，歡迎聯絡工程師協助。

聯絡工程師／技術諮詢
