MARK-10 🇺🇸

測力計用安裝板套件

■ AC1052、AC1058
■ 用於將 Mark-10的儀表安裝至測試設備中。
安裝板套件適用於所有Mark-10的測力計，這些安裝板包含定位梢，與Mark-10測力計外殼背部的盲孔配對。

加入詢問車

應用範例

規格

外觀尺寸

應用範例

左圖右文表格

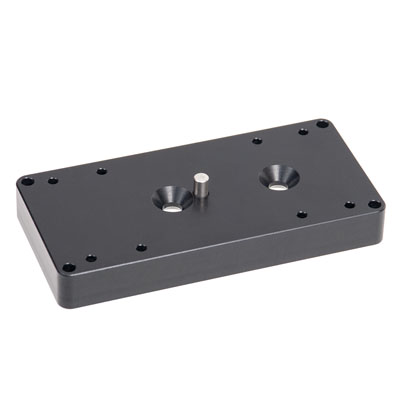

	1: AC1052/安裝板：可容納250 Kgf / 2,500 N / 500 lbf 以下的所有Mark-10測力計。

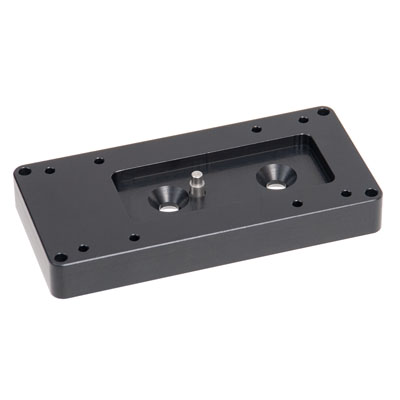

	2: AC1058/兩面可用型安裝板，使用此面可容納250 Kgf / 2.5 KN容量以下的所有 Mark-10測力計。

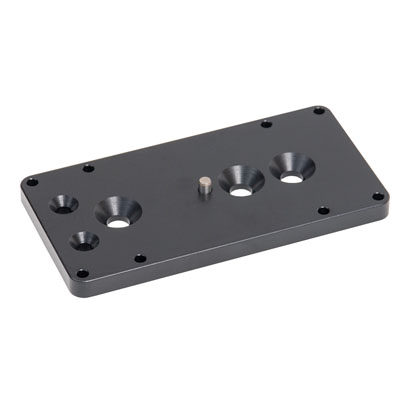

	3: AC1058為一款兩面可用型安裝板，使用此面可容納375 Kgf / 3.75 KN至1,000 Kgf / 10 KN容量的所有Mark-10測力計。

規格

C式表格

型號	附屬配件
AC1052	- 四個用於儀表安裝用的＃6-32指旋式螺絲（最大容量為250 Kgf）。 - 兩個5/16-18平頭式螺絲用於安裝板。
AC1058	- 四個用於儀表安裝用的＃6-32指旋式螺絲（最大容量為250 Kgf）。 - 四個用於儀表安裝用的＃10-32指旋式螺絲（容量為375 ~ 1,000 Kgf）。 - 兩個5/16-18平頭式螺絲用於安裝板。

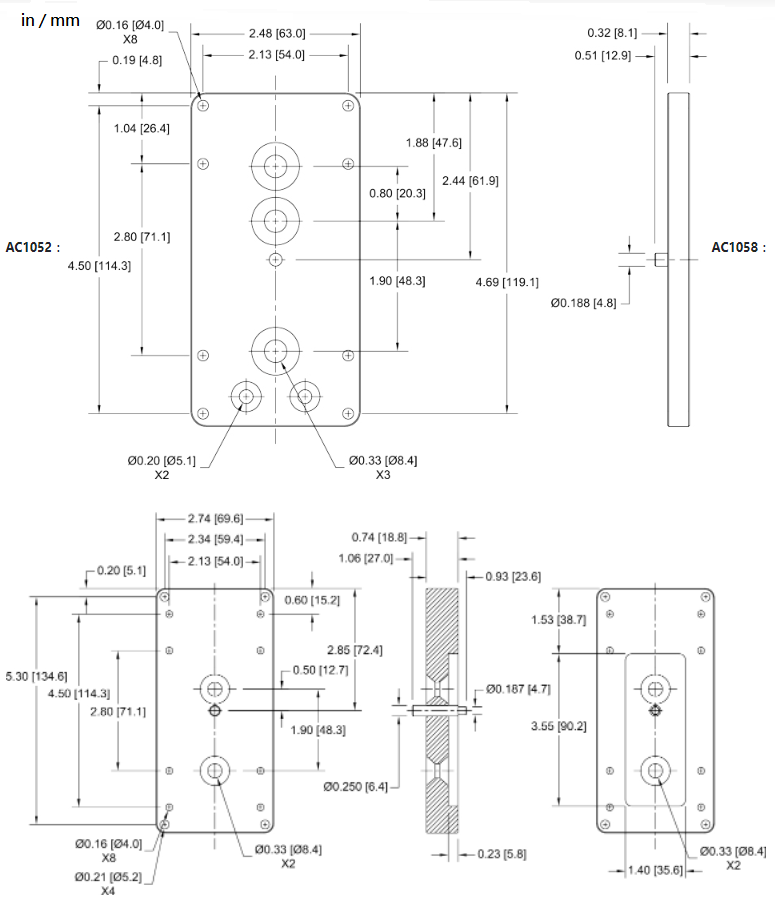

外觀尺寸

訂購資訊

型號	描述
AC1052	安裝板套件 : 適用於 50 gf~ 250 Kgf 容量之測力計。
AC1058	安裝板套件 : 適用於 50 gf~ 1,000 Kgf 容量之測力計。
