ZTA 系列提供 USB、序列通訊及類比輸出等多種資料接口，適用於電腦端資料管理及與各類設備的自動化連動。可用於控制外部設備，例如在負載達到設定值時自動停止機器，或在指定長度達成時自動結束作業，亦可建置與生產流程整合的檢測系統，以提升檢測效率與作業精準度。
■ 雙向測試：適用於拉力與壓力兩種方向的測試。
■ 資料儲存 : 1,000 組。
■ OLED 顯示器提供極佳的對比度與高可視性，可減少讀取測量結果時的錯誤。
■ 2,000 Hz 高取樣率：在測試過程中精確、快速擷取細微的力量變化與峰值數據。
■ 三層分拆式 LED 顯示器：使用者可依需求自訂顯示內容，提升操作便利性。
■ 多種輸出模式：透過 USB、或類比輸出傳輸資料，並可連接外部設備執行自動化測試。
■ 峰值保持、上下極限值判定、感度設定、過載警示、自動歸零功能。
■ 資料管理軟體：隨附 Force Logger / 資料讀取軟體，輕鬆進行數據管理；另可選購 Force Recorder Next Professional 版，記錄並繪製「力量 v.s 時間」或「力量 v.s 位移」測試圖表。
■ 堅固的壓鑄式鋁合金外殼機構，適用於多數工業環境的材料強度測試。
■ 可手持式操作或裝置於測試台，適用於各種測試應用。
 |

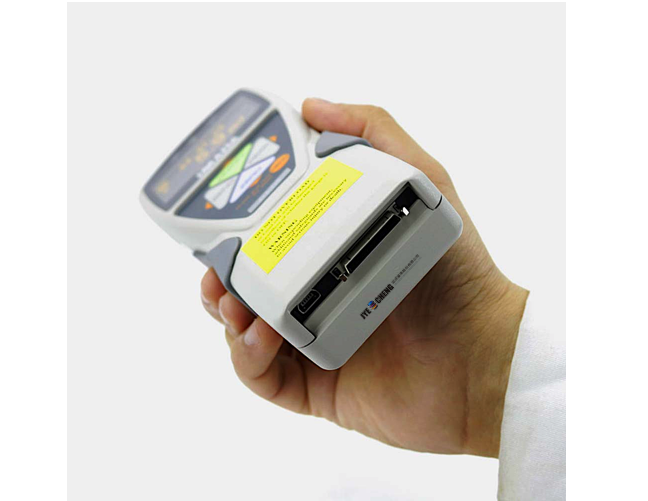

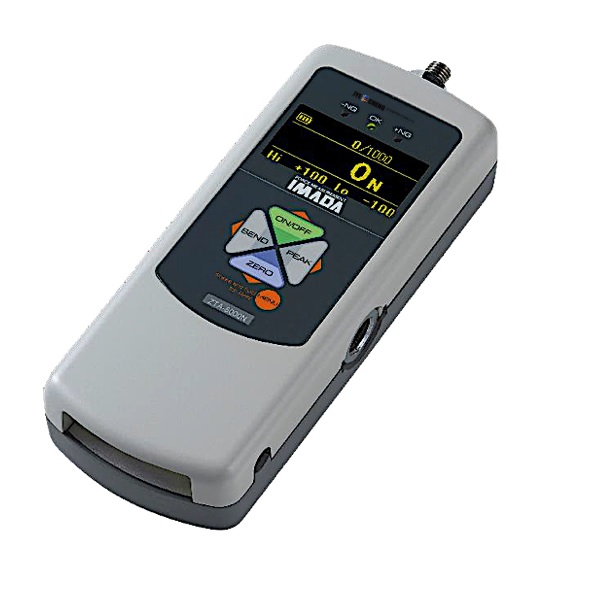

1. IMADA ZTA 高容量型數位式推拉力計，高取樣率設計，支援 USB 與 RS232C 資料輸出，適用大負載拉伸與壓縮力測試。 |
 |

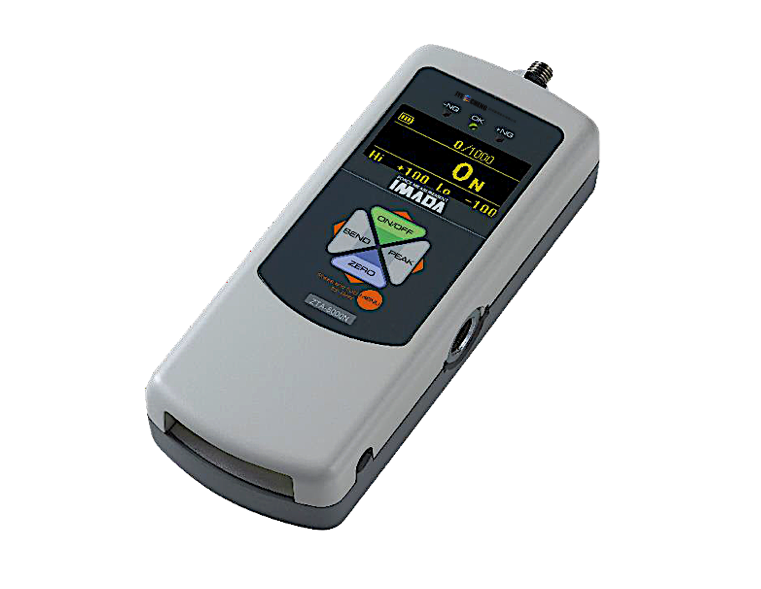

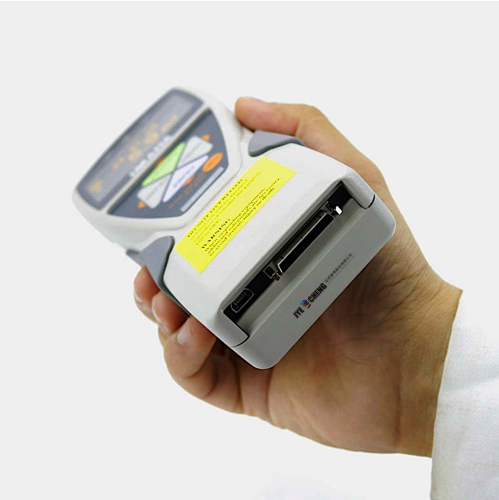

2. IMADA ZTA 系列高階測力計 / 推拉力計，測量拉伸與壓縮力，檢測第一 / 第二峰值，顯示位移量及距離值，支援 USB 資料儲存。 |
 |

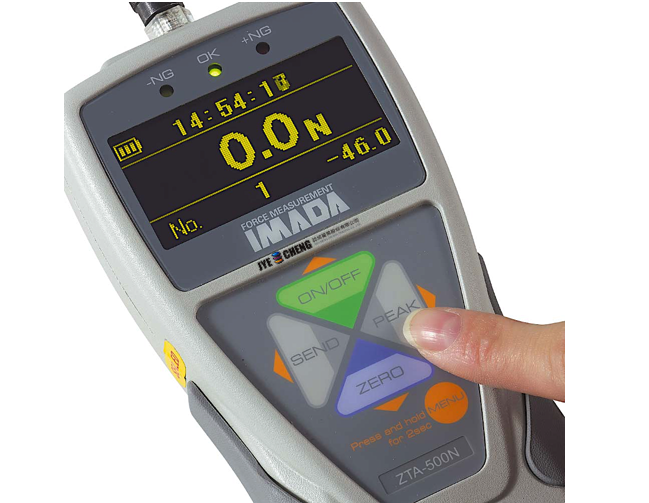

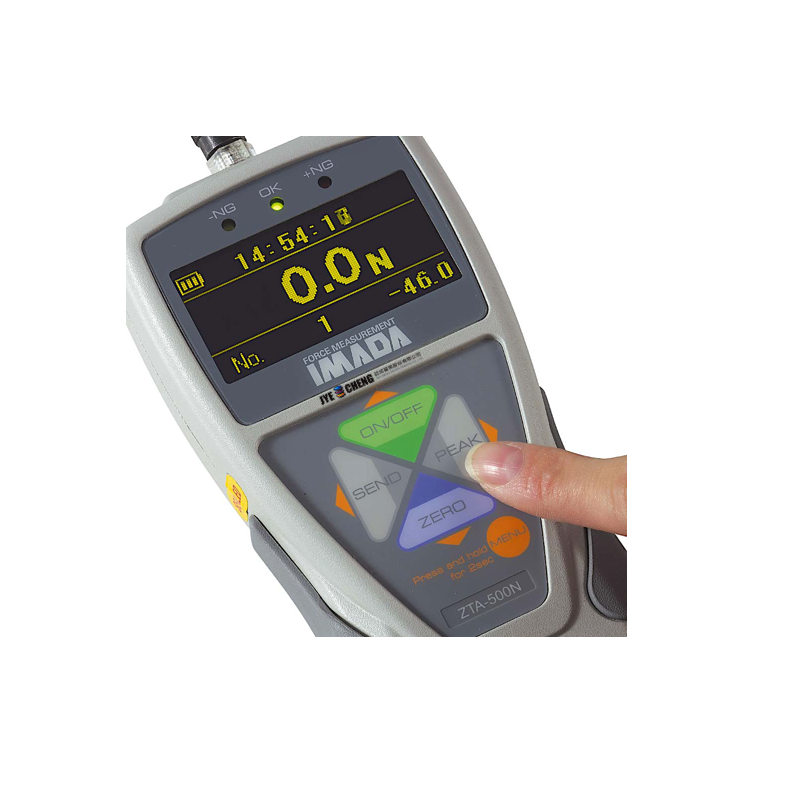

3. IMADA ZTA 系列電子式推拉力計，三層分拆式 LED 顯示器可自訂顯示內容。 |
 |

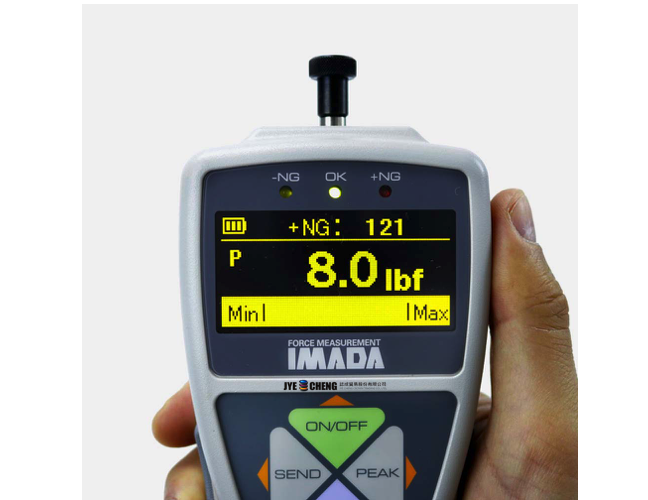

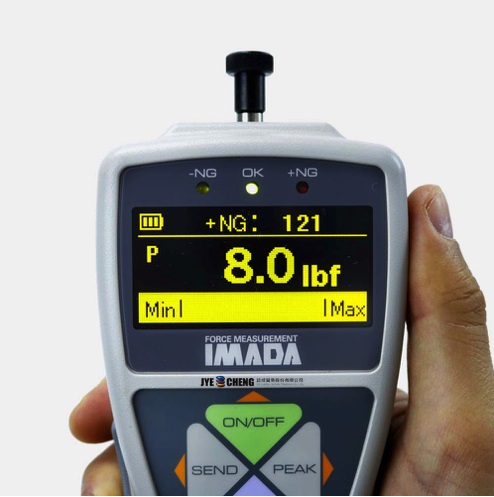

4. IMADA ZTA 數位式拉壓力計，具備 OK、+/-NG 三階段測試結果判定功能。 |
 |

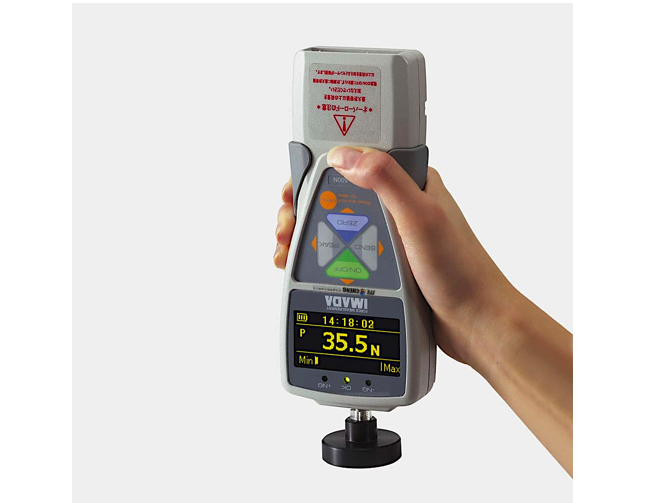

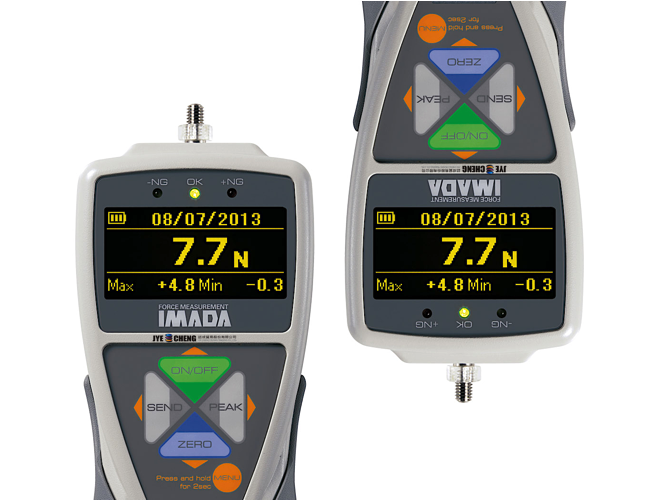

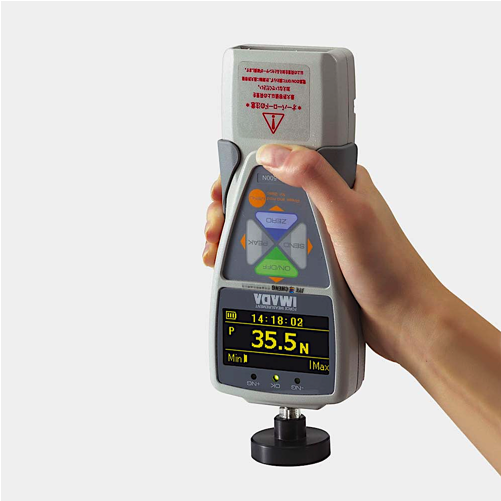

5. IMADA ZTA 數位式推拉力計具備可調式顯示器設計，可依據測試方向或安裝位置自由變換顯示角度，提升讀值便利性與測試效率。 |
 |

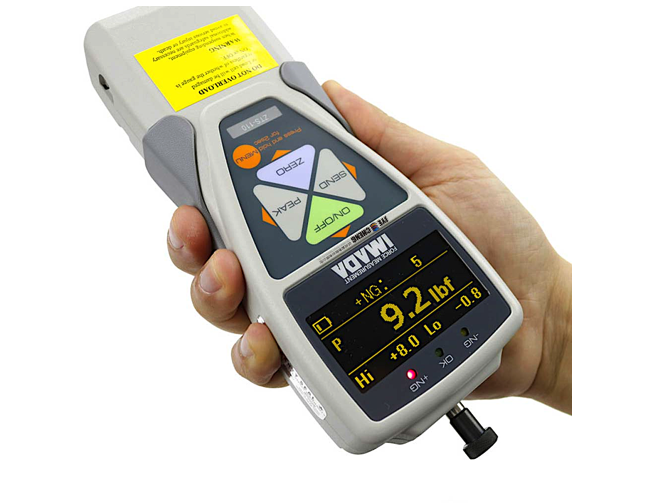

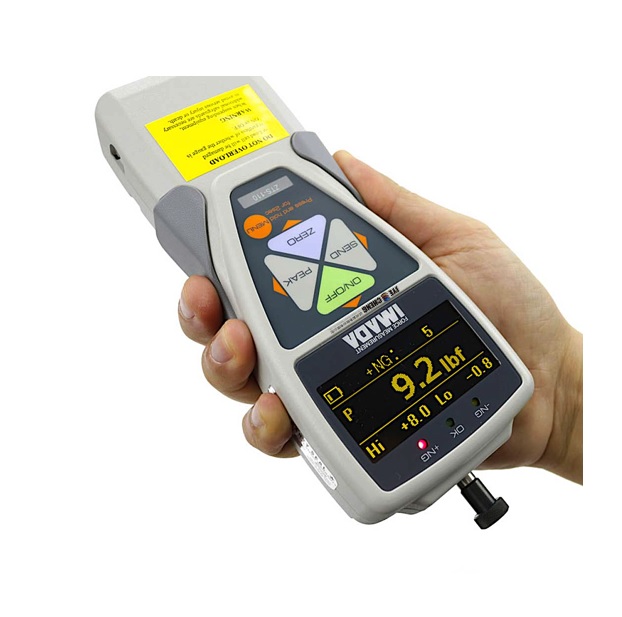

6. IMADA ZTA 數位式推拉力計採用符合人體工學的鋁質堅固機體結構，並配備防滑膠條設計，即使在手持操作條件下，仍能提供高精度、穩定可靠的拉伸與壓縮力測試數據。 |
 |
7. IMADA ZTA 數位式拉壓力計，高取樣率設計，支援 USB 與 RS232C 資料輸出，適用精密拉伸與壓縮力測試。 |
 |

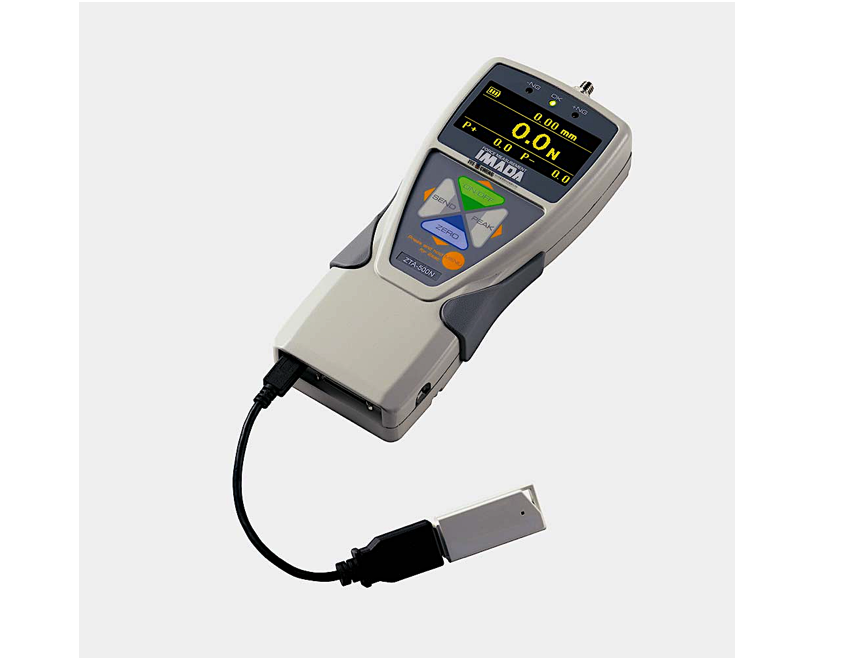

8. IMADA ZTA 電子式測力計可透過 USB、無線通訊或類比輸出模式，將測試數據傳輸至電腦，或連結外部設備以執行自動化測試。 |
 |
9. 依照取樣速度比較同一樣品的破壞試驗 : 由於以最高 2,000 次/秒的高速取樣更新測定值，因此遺漏情況極少，能夠準確讀取峰值。 |
C式表格
| 系列 | ZTA-高負載 |
|---|---|
| 精準度 | ± ( 0.2%F.S ± 1 digit ) |
| 量測單位 | N、kgf、lbf |
| 顯示速率 | 16 次 / 1 秒 |
| 取樣速率 | 最快 2,000 次 / 秒 |
| 操作時間 | 約 6.5 小時 / 2 小時充滿 |
| 過載保護 | 最大標稱值之 200% |
| 超載保護 | 範圍 110% 以上 : 超載警告 ( 警示音 / 訊息顯示 ) |
| 功能 | 自訂顯示 ( 頁首及頁尾 ) / 峰值保持 ( 拉力或推力 ) / 感度設定 ( 3 段式 ) / 自動歸零 上下極限值判定 ( OK / NG 判定 ) / +NG 警示 / 顯示器反轉 / 符號反轉 / 密碼保護 日期時間的設定 / 內部 1,000 筆資料記憶體 / 第一、第二峰值檢測 / 力量峰值時的位移檢測 / 於指定力量下時的位移歸零 |
| 輸出功能 | USB ( 2.0、3.0 ) / RS232C / 2 VDC 類比輸出 (D/A) / 比較器 3 階段判定 ( -NG / OK / +NG ) 超載警報 / 副比較器 2 階段 ( 最大 / 最小值判定輸出 ) / USB 資料儲存 / 位移量檢測 |
| 外部接點輸入 | 開機 / 關機 / 發送並保留 / 歸零 / 峰值、即時值切換 |
| 操作環境 | 溫度：0 ~ 40℃、濕度：20 ~ 80%RH |
| 機體重量 | 約 1,100 g |

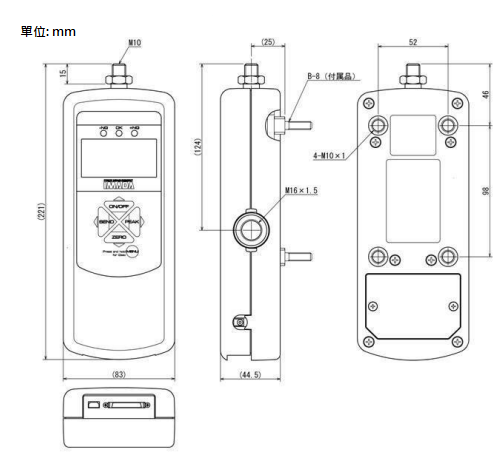

| 外觀形狀 | 參閱外觀尺寸圖 |

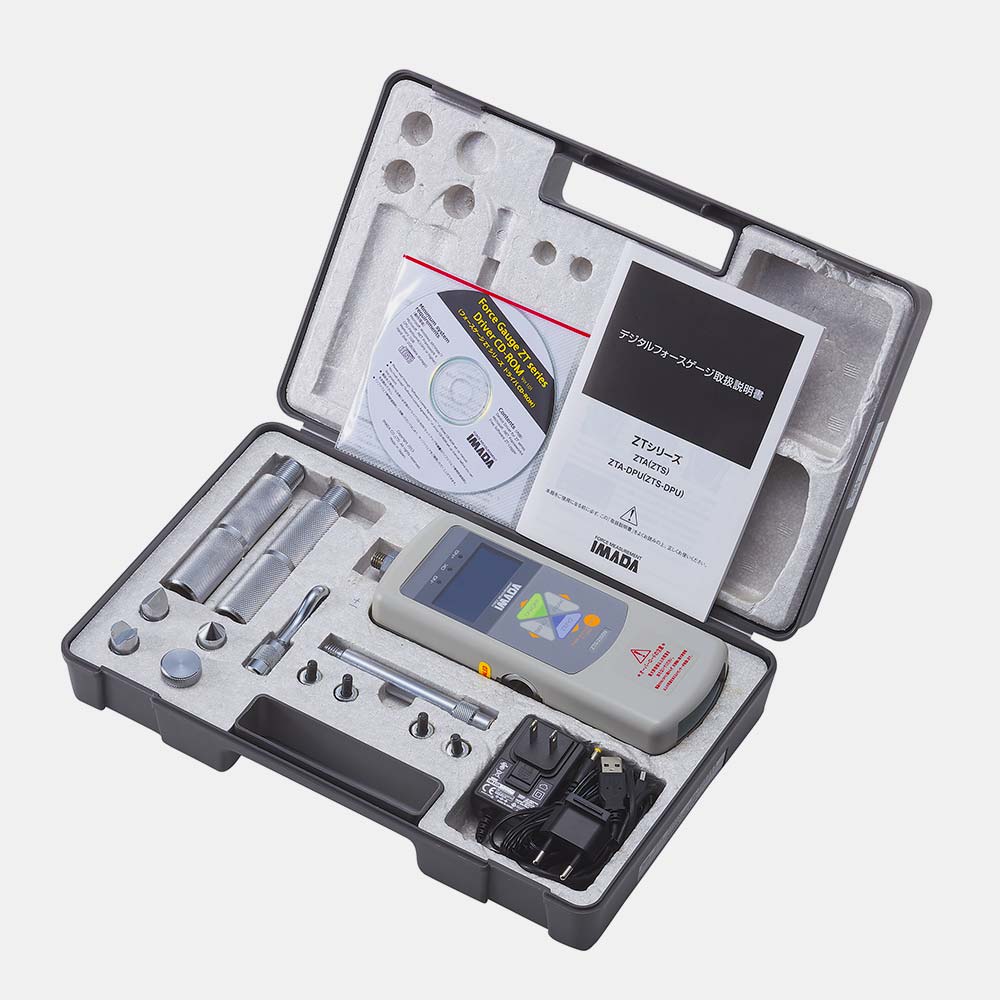

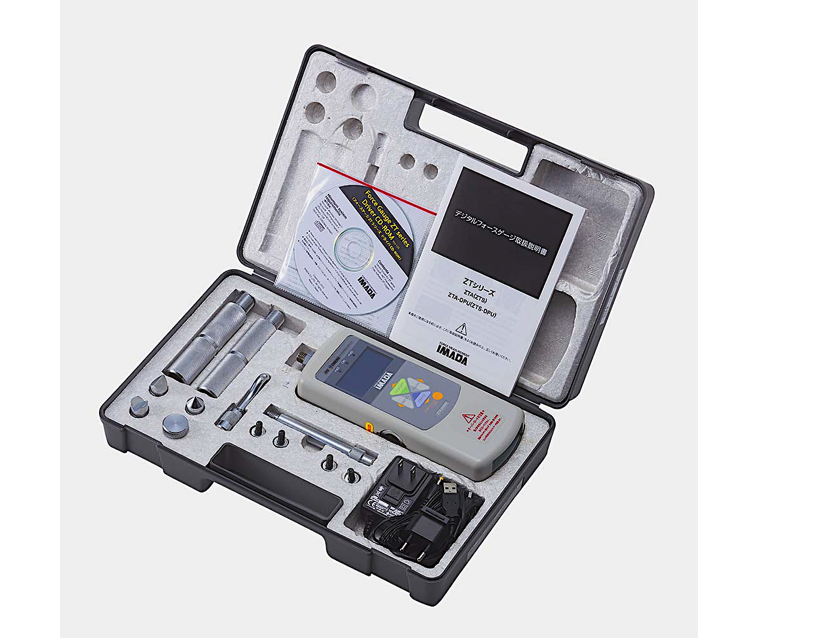

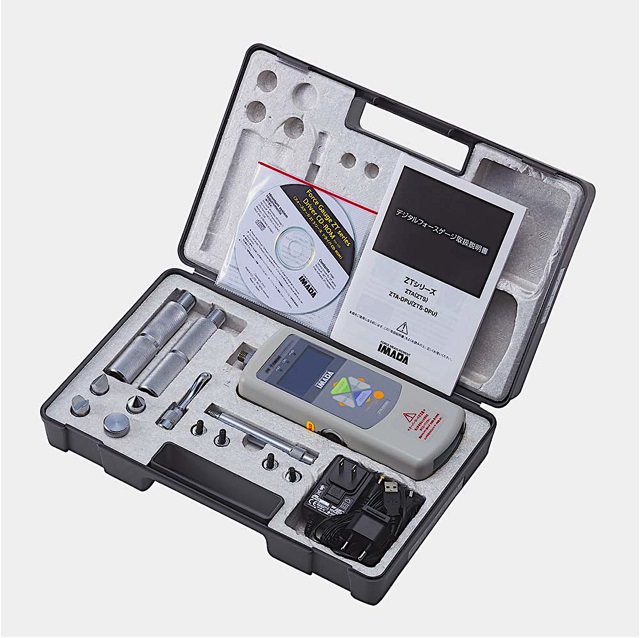

| 標準配備 | 驅動程式光碟 ( 含 Force logger / 資料讀取軟體 ) / USB 線 / AC 變壓器 / 操作說明書 附屬配件 ( 依測試容量不同有所差異 ) / 攜帶盒 / 原廠精度檢查報告 |
| 測試容量 x 解析度 | ||||
|---|---|---|---|---|
| 型號 | kgf | N | lbf | 附屬配備 |
| ZTA-2500N | 250 x 0.1 | 2,500 x 1 | 550 x 0.1 | B1 ~ B8 |
| ZTA-5000N | 500 x 0.1 | 5,000 x 1 | 1,100 x 1 | |
C式表格
| 8個配件 | |||
|---|---|---|---|
| 鈎型測頭/小型 B-1 |
平型測頭 B-2 |
錐型測頭 B-3 |
鑿型測頭 B-4 |
 |
 |
 |
 |
| V型槽測頭 B-5 |
延長桿 B-6 |
金屬專屬握把 B-7 |
安裝螺絲 B-8 |
 |
 |
 |
 |
C式表
C式表格
| 附屬軟體 / Force logger : 附 USB 訊號線，能簡單的將資料輸入電腦進行數據管理。 | |
|---|---|
 |
主要特色 • 讀取計測資料值。 • 顯示採集數據的最大值、最小值、平均值等統計數據。 • 可以 CSV 的型式儲存資料。 • 10 筆 / 秒取樣速率。 • 推拉力計 / 測力計功能設定。 |
| 作業環境 • OS：Windows 8.1 / 10 / 11。 • 硬體：建議 CPU Pentium 4 ( 1GHz 以上 )、記憶體 2GB、硬碟 10G 以上。 • 平台：.NET Framework 4.8 以上。 • 執行環境：Internet Explorer 6.0、Windows Installer 3.0 以上或更高版本。 • USB 1.1、USB 2.0 連接埠。 |
|
C表

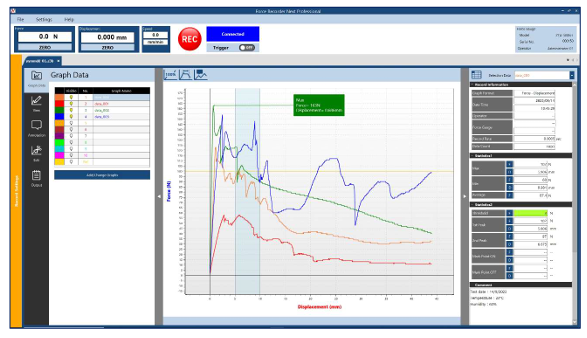

| 力量 V.S 時間 或 力量 V.S 位移 圖表製作軟體 / Force Recorder Next Professional : 專業版 | |
|---|---|
 |
簡介 • 繪製 「力量 v.s 時間」或「力量 v.s 位移」曲線圖，清楚呈現測試過程。 此外，測試結果可進行圖形堆疊與比較，實現視覺化彙整與分析，有效提升測試效率與結果判讀性。 |
| 無線式資料傳輸系統 : WL01 | |
 |
簡介 • 無線通信允許從遠端處接收數據。 • 接收檢測數據和防止干擾功能維持穩定的通信品質。 • 開放的通信格式，可匯入客戶的接收端設備。 |
式表
訂購資訊
| 型號 | 描述 |
|---|---|
| ZTA-2500N | 數位式推拉力計 : 250 kgf x 0.1 kgf / 2,500 N x 1 N / 550 lbf x 0.1 lbf |
| ZTA-5000N | 數位式推拉力計 : 500 kgf x 0.1 kgf / 5,000 N x 1 N / 1,100 lbf x 1 lbf |
