MARK-10 🇺🇸

G1058 瓶蓋式夾具/帽蓋式夾具

■ G1058
■ 使用可移動式夾柱固定瓶蓋，用於扭矩或拉力測試。
■ 夾持範圍 : Ø 5.1 ~ 89 mm / Ø 0.2 ~ 3.5 in
■ 測試容量 : 113 Kgf .cm / 11.3 N.m 或 25 Kgf / 250 N

此種獨特的抓握功能被設計為能有效地固定樣品以進行扭力和拉力測試運用。如瓶蓋的扭矩測試、拉拔力測試及其他類似需要虎鉗式夾具固定物品的拉力測試。矩陣式的螺紋孔位允許鋸齒型金屬柱放置在樣品測試時的特定位置，具有 Ø 5.1 ~ 89.0 mm / Ø 0.2 ~ 3.5 in 寬的直徑夾持範圍。

符合人體工程學的橡膠旋鈕可輕鬆接合和脫離測試樣品，精密的梯型螺絲可在反覆嚙合時提供耐用性和使用壽命。
此夾具可搭配 R50系列 / 扭力傳感器、或 MTT03 系列 / 扭力計手持式測試時使用，也可於 TSTM-DC系列在扭力測試台控制的應用中使用。

加入詢問車

應用範例

特色

規格

選購配備

外觀尺寸

應用範例

左圖右文表格

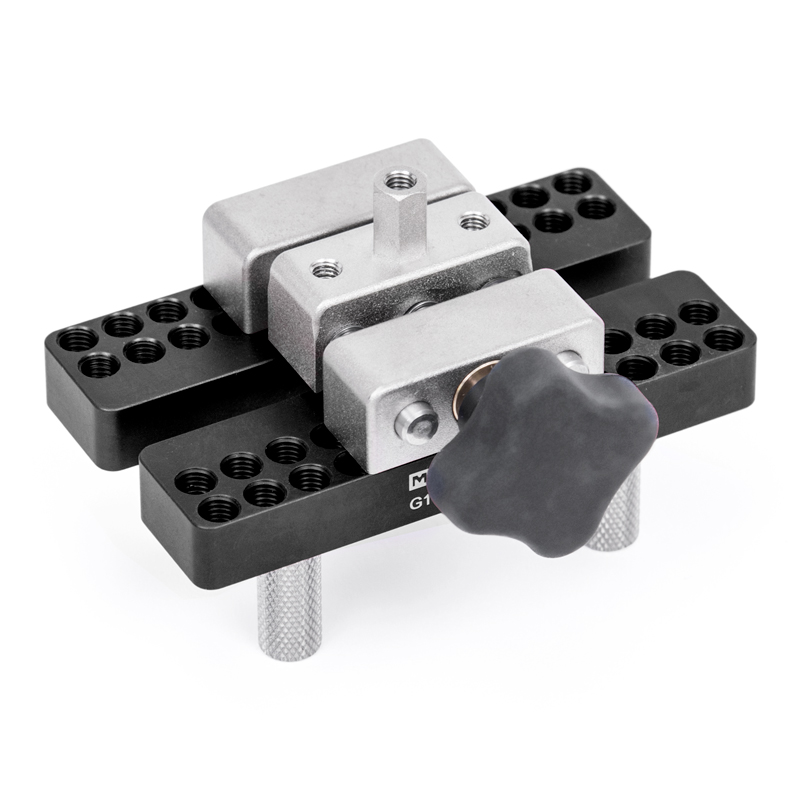

	1. G1058 瓶蓋式 / 帽蓋式夾具是拉拔力和扭矩測試應用的通用夾具，可調整鋸齒型金屬柱的夾持距離以適應各種形狀和尺寸的樣品。

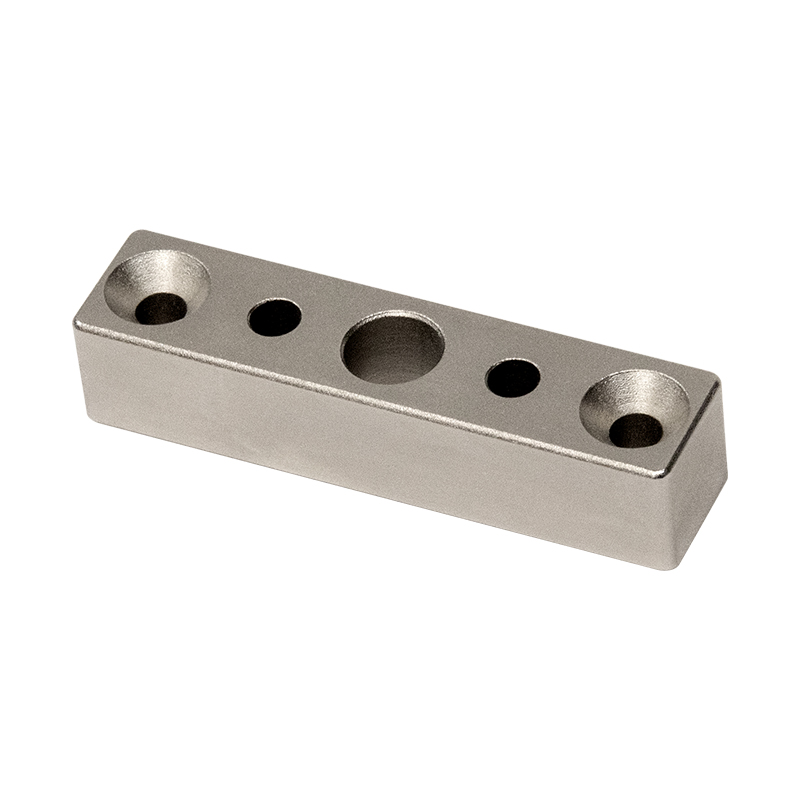

	2. G1055連接器 : 將 G1058 瓶蓋式 / 帽蓋式夾具安裝至測試台。

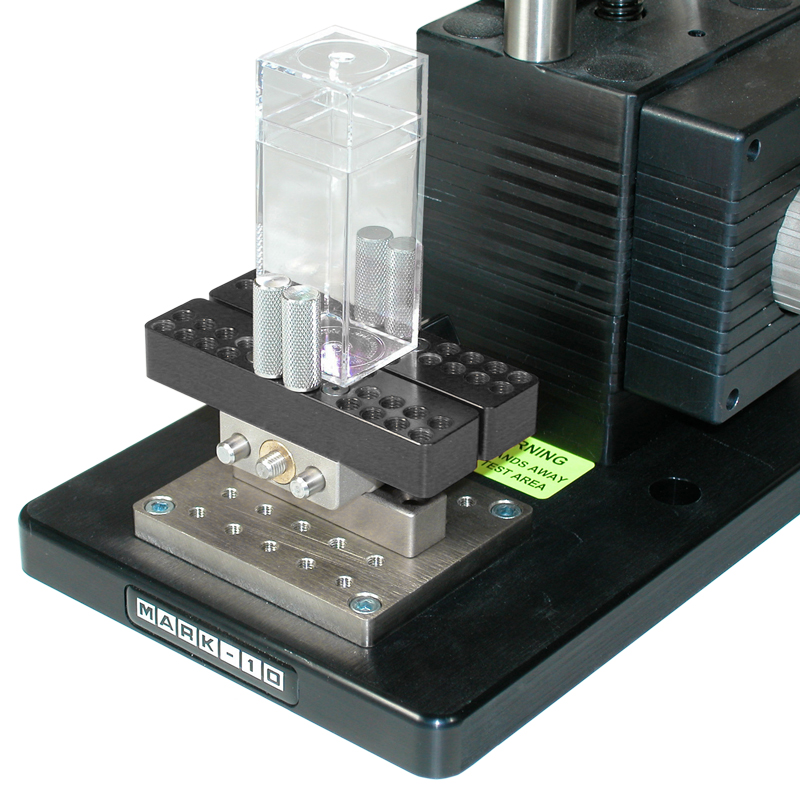

	3. G1058 經由 G1055/連接器，安裝於測試台固定矩形容器之使用範例。

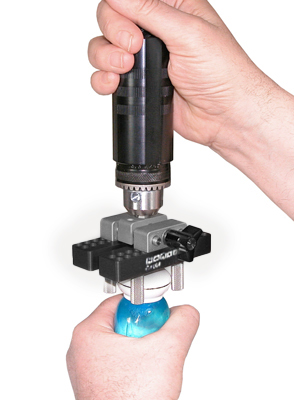

	4. G1058 瓶蓋式 / 帽蓋式夾具，被配置用於瓶蓋的手持式扭力測試。

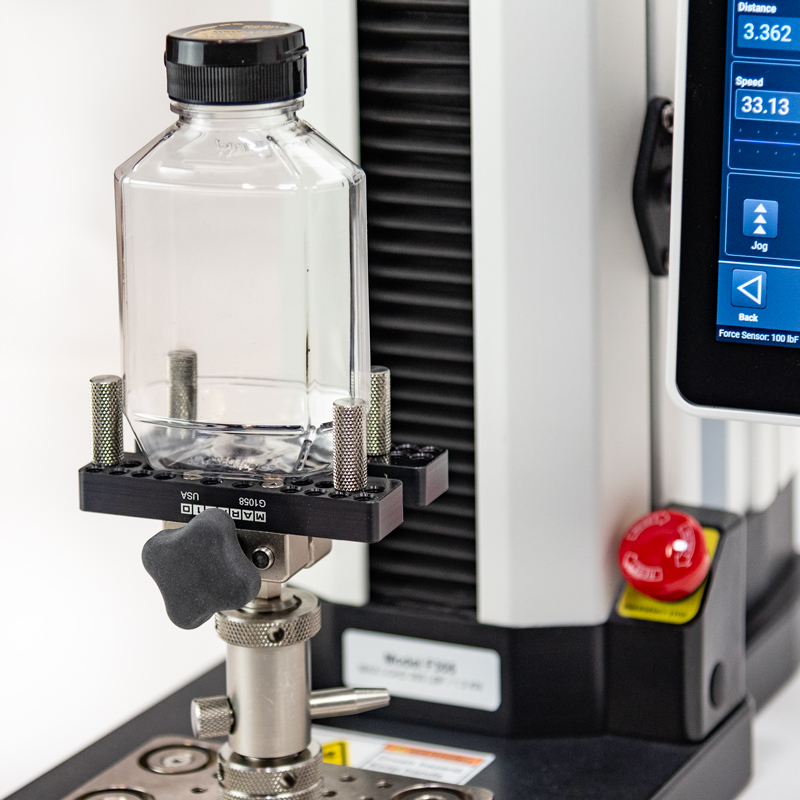

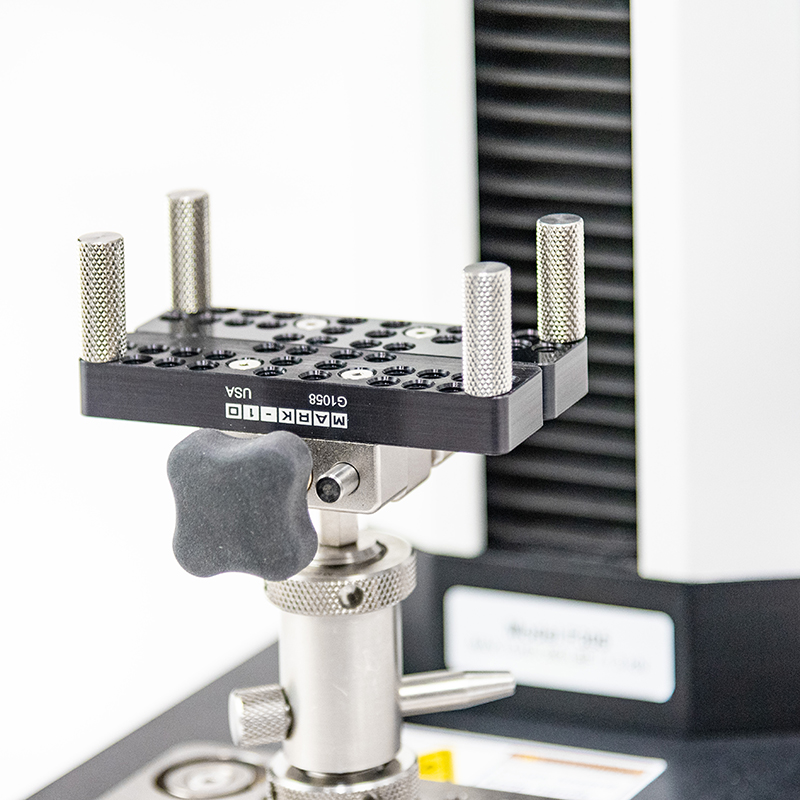

	5. G1058 瓶蓋式/帽蓋式夾具，安裝於電動測試台應用於瓶蓋的扭力測試。
	6. 眼尾連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。

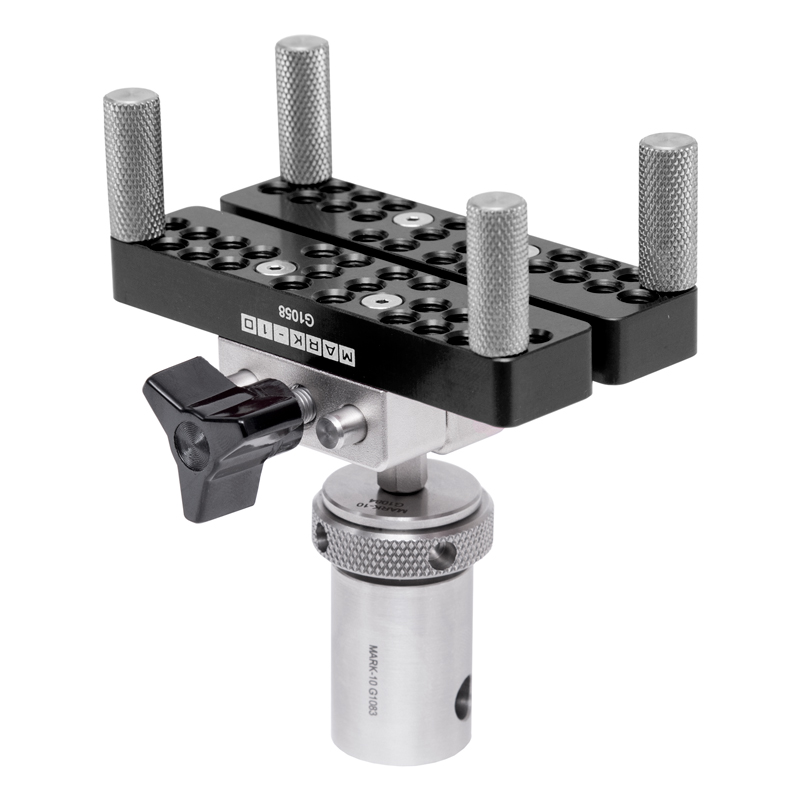

	7. 可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

特色

■ 可調整鋸齒型金屬柱的夾持距離以適應各種形狀和尺寸的樣品。
■ 可用於扭矩和力量的測試應用。

規格

■ 測試容量 / 扭力 : 115 Kgf.cm / 11.3 N.m / 100 lbf.in
■ 測試容量 / 力量 : 25 Kgf / 250 N / 50 lbf
■ 重量 : 0.29 Kg

選購配備

左圖右文表格

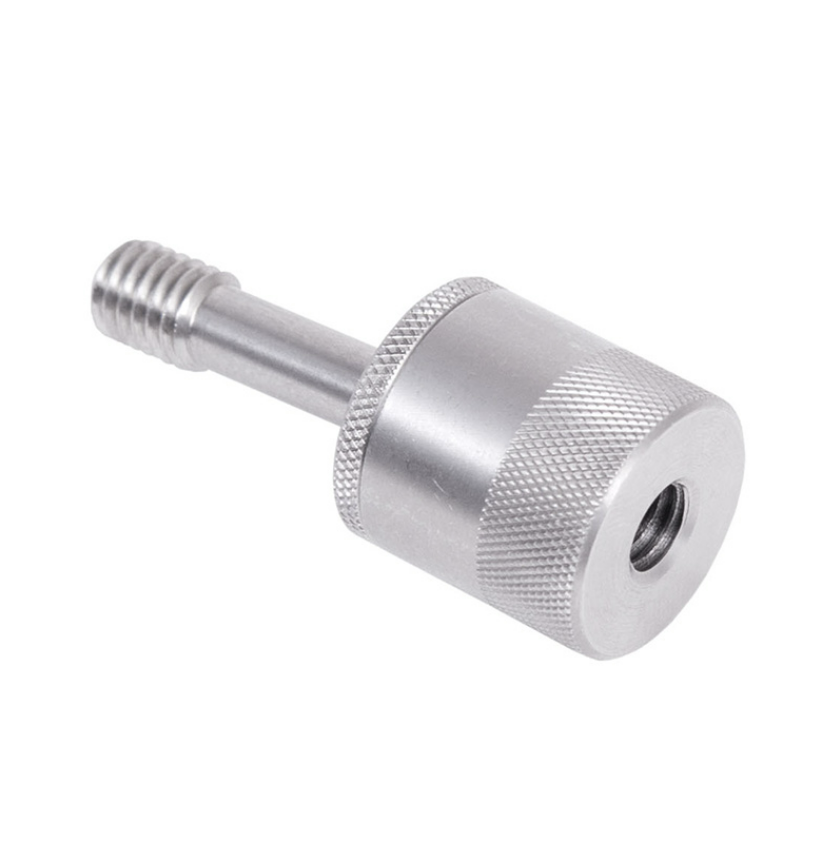

	旋轉型連接器適用於任何夾具和測力計之間，以提供旋轉及執行正確的樣品對準動作。
	眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。
	橡膠型夾持柱一組4支，提供 32 mm / 1.25 in、63 mm / 2.50 in 和 102 mm / 4.00 in，三種長度提供選配。

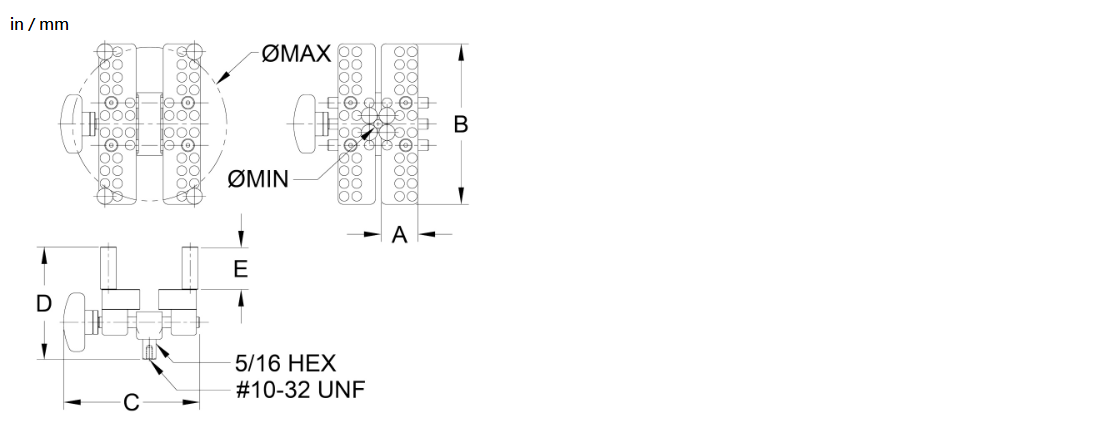

外觀尺寸

in / mm

C式表格

A	B	C	D	E	ØMIN ~ ØMAX
0.9 / 22.9	3.8 / 96.5	3.2 / 81.3	2.8 / 71.1	1.0 / 25.4	0.20 ~ 3.50 / 5.1 ~ 89.0

訂購資訊

訂購資訊

型號	描述
G1058	瓶蓋式 / 帽蓋式夾具，測試容量 / 扭力 : 115 Kgf.cm / 11.3 N.m / 100 lbf.in。測試容量 / 力量 : 25 Kgf / 250 N / 50 lbf。
G1055	連接器 : 將 G1058 瓶/帽蓋式夾具安裝到力量和扭矩型等測試台的底座。
G1018-1	旋轉型連接器 : #10-32。
CT004	橡膠型夾持柱 : 32 mm / 1.25 in，四支 / 一組。
CT005	橡膠型夾持柱 : 63 mm / 2.5 in，四支 / 一組。
CT006	橡膠型夾持柱 : 102 mm / 4 in，四支 / 一組。
