■ 相容於 Mark-10 的測力計、附件和夾具。

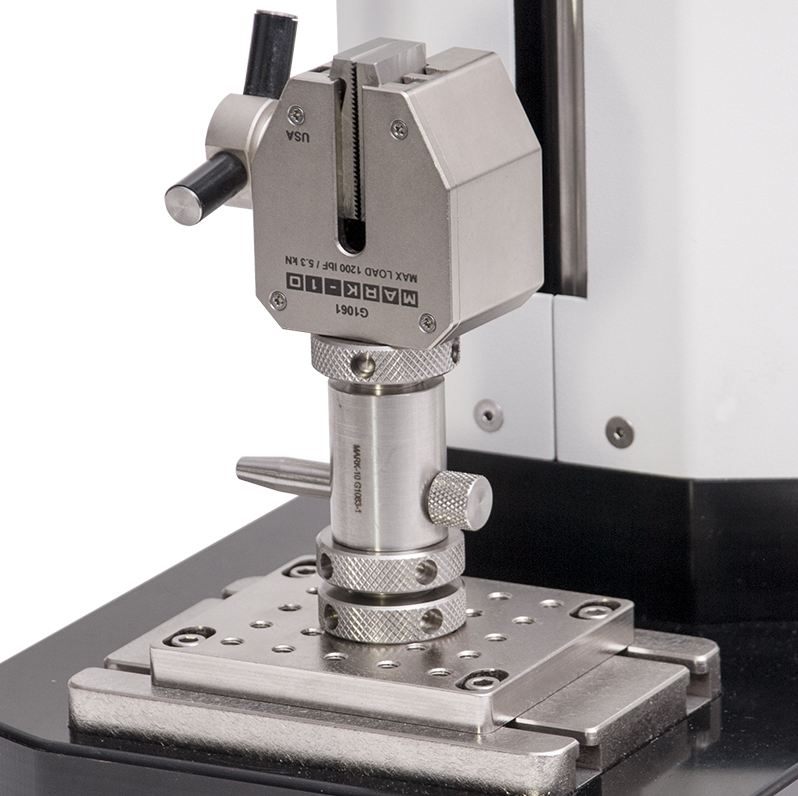

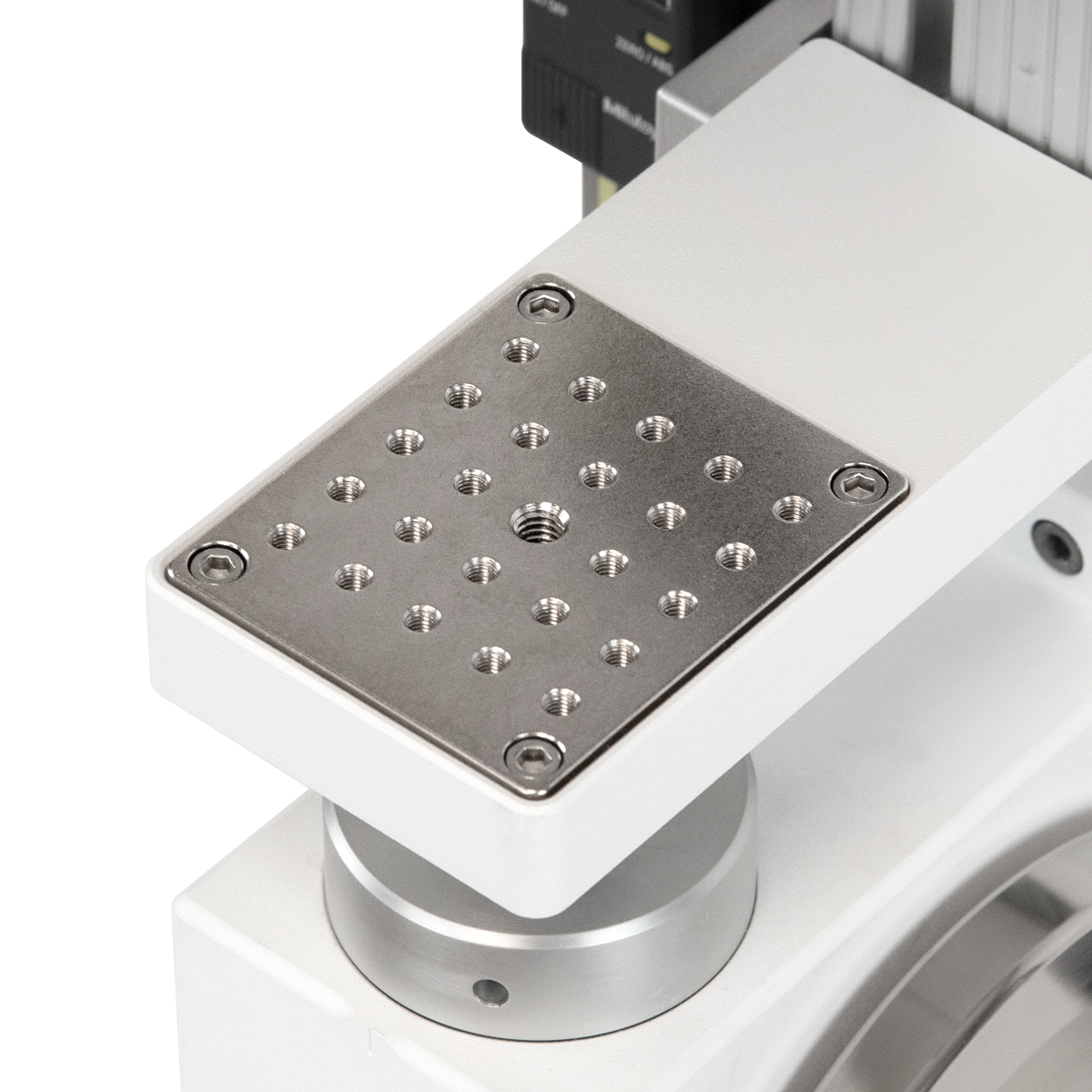

■ 金屬安裝底板，上附 25個 10-32 UNF 螺絲孔位，用於夾具安裝。
■ 平穩的手輪式操作。
■ 可加裝數位式行程顯示器。
A 式表格
| 型號 | TSF / 立式 | TSFH / 臥式 |
| 測試容量 | 500 Kgf / 5,000 N / 1,000 lbf | |
| 最大測試行程 | 102 mm / 4 in | |
| 操作模式 | 側置手輪轉動 | |
| 行程速率 | 0.34 mm | |
左圖右文表格
 |

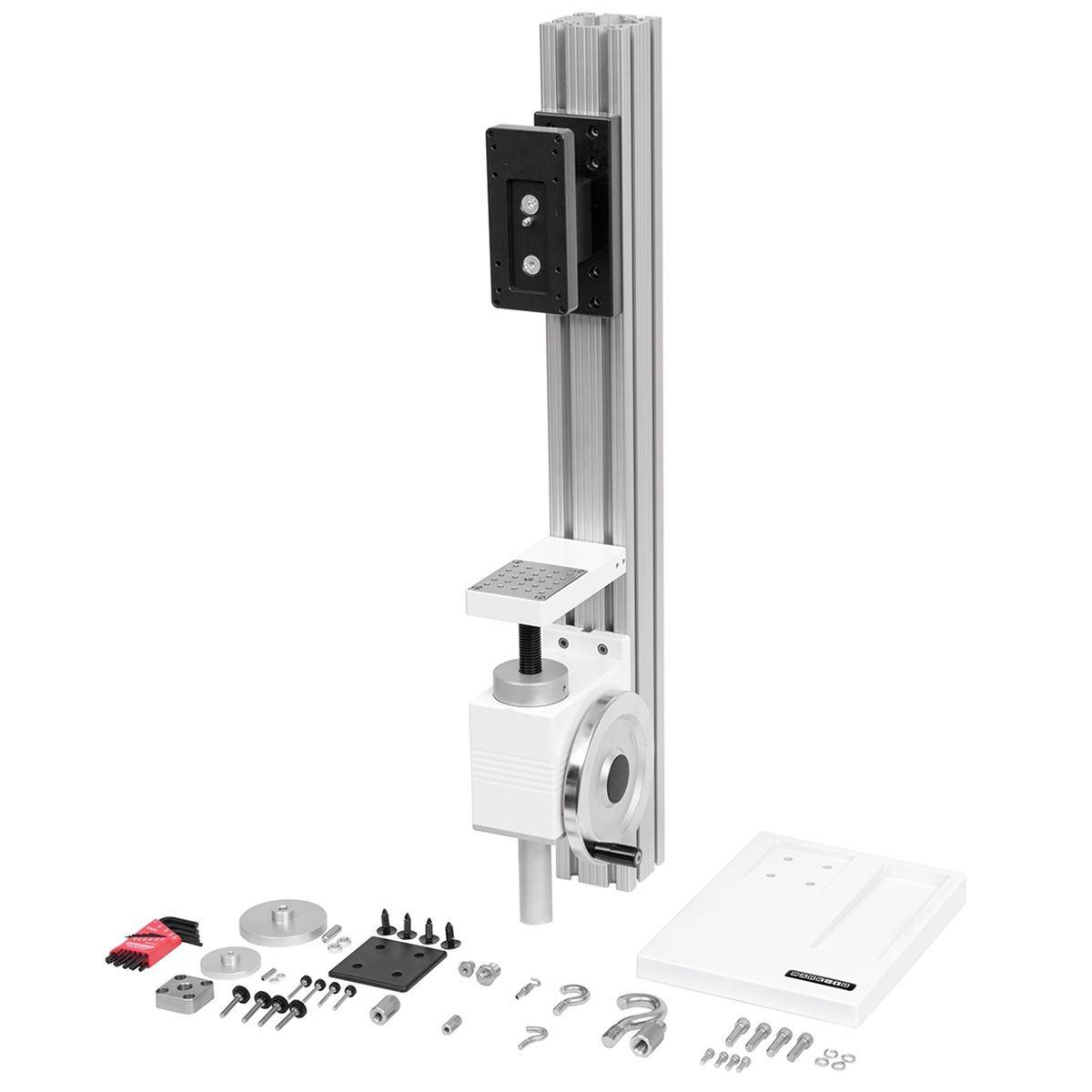

TSF 及 TSFH 測試台如圖所示運送，並包括以下配件 ~ (1) G1009 : Ø 2" / 圓板型測頭 |
左圖右文表格
 |
1. 使用範圍廣泛的 測力計系列 和 夾具。 |
 |

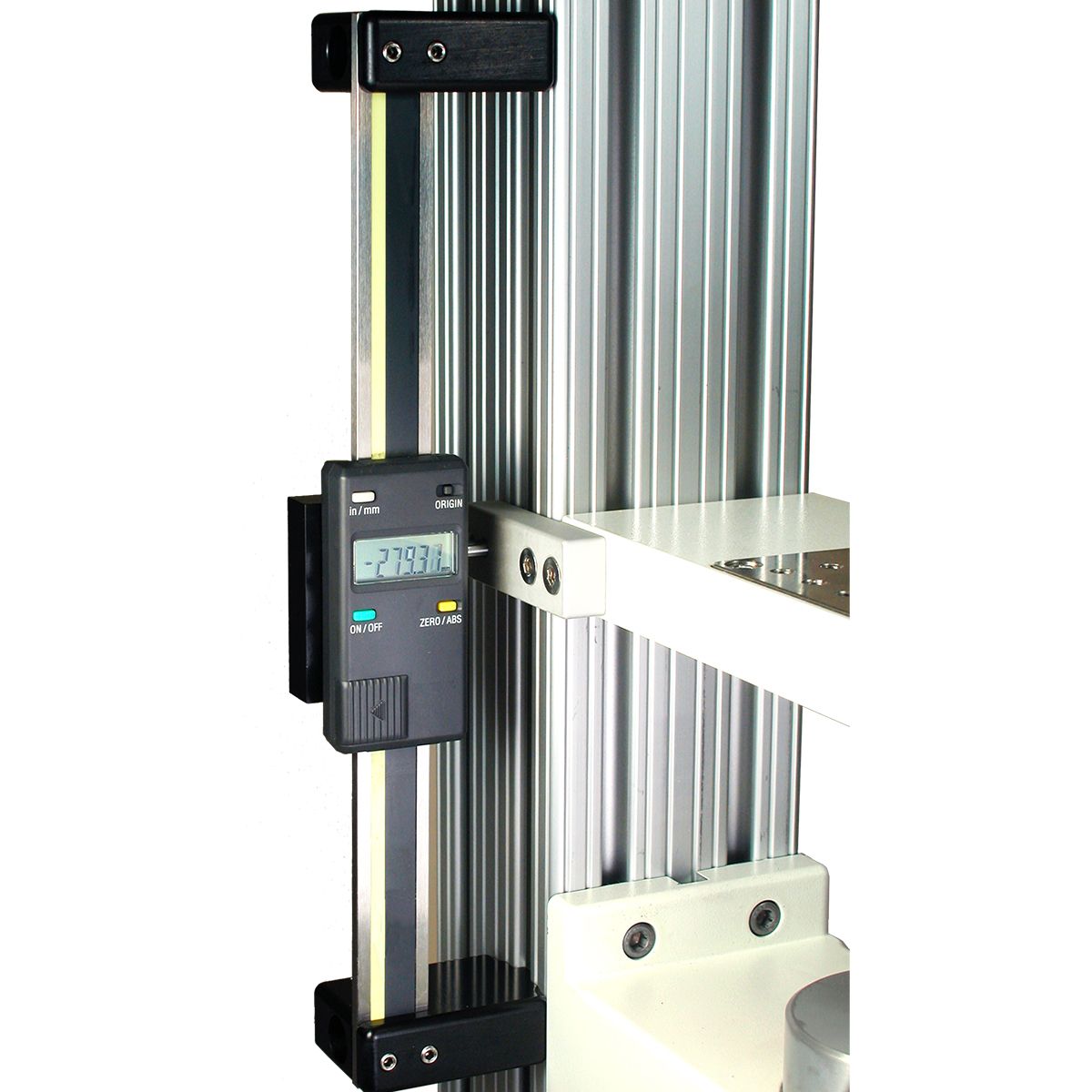

2. 數位式行程顯示器﹡ 行程 : 150 mm / 6 in，解析度 : 0.01 mm / 0.0005 in，SPC輸出可用於自動採集數據。要將行程數據輸出到PC，需要以下配備：MU100 / 通訊轉接器 和 AC1105 / 通信電纜。 |
 |
3. 臥式安裝套件 ( TSA002 ) 一對安裝腳架，可裝置於測試台的機柱，替代原有底座。 |
 |
4. 機柱延伸架 增加測試樣品的高度使用空間，有三種高度可供選購 : 305 mm / 12 in、610 mm / 24 in 及 1,065 mm / 42 in。 備註：機柱延伸架無法增加測試行程。 |
 |
5. 眼尾連接裝置 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |
* 由於力量感測器偏移和系統偏移同時存在且不能自動補償，因此本設備適用於需要至少 5 mm / 0.2 in 以上距離的測試應用。
訂購資訊
| 型號 | 描述 |
|---|---|

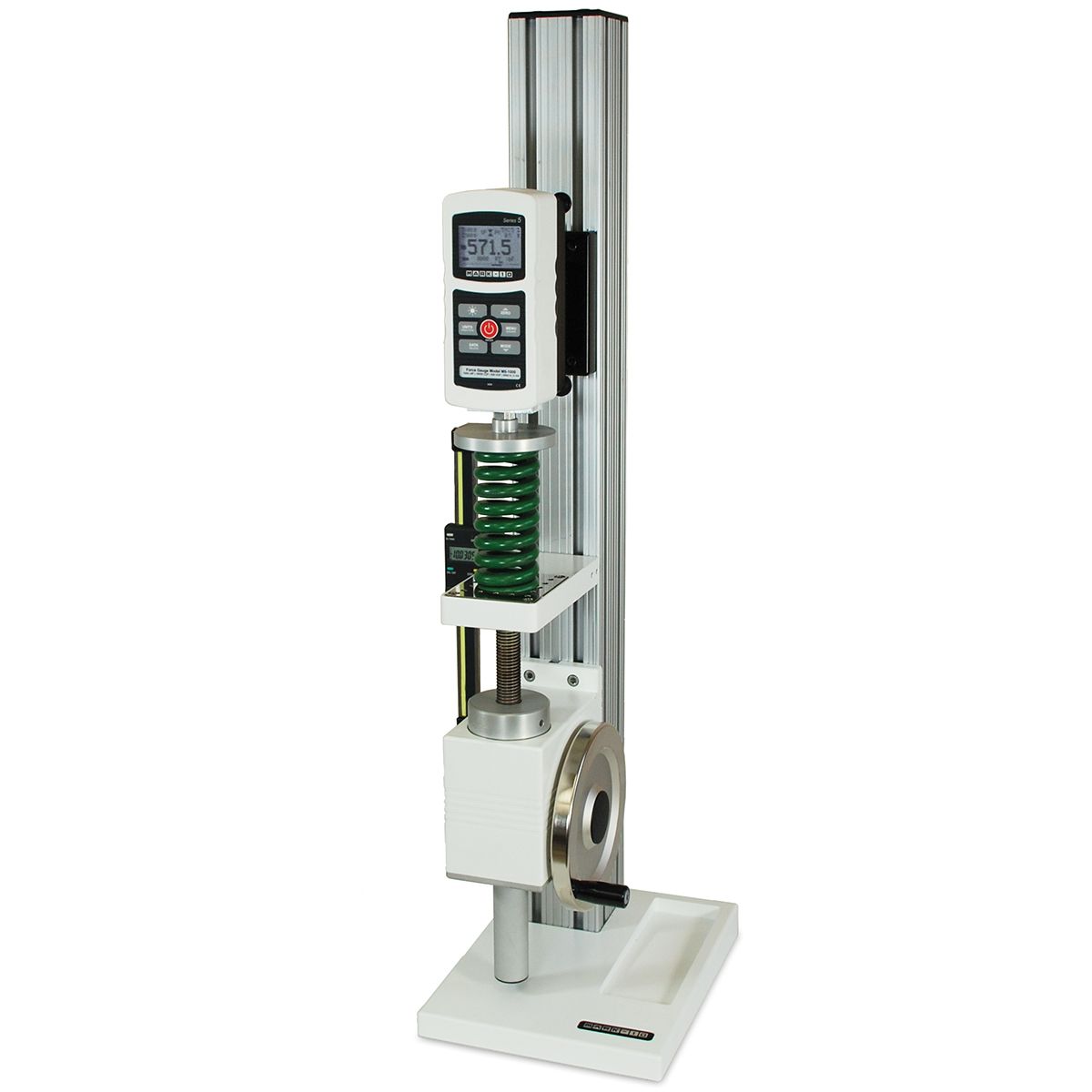

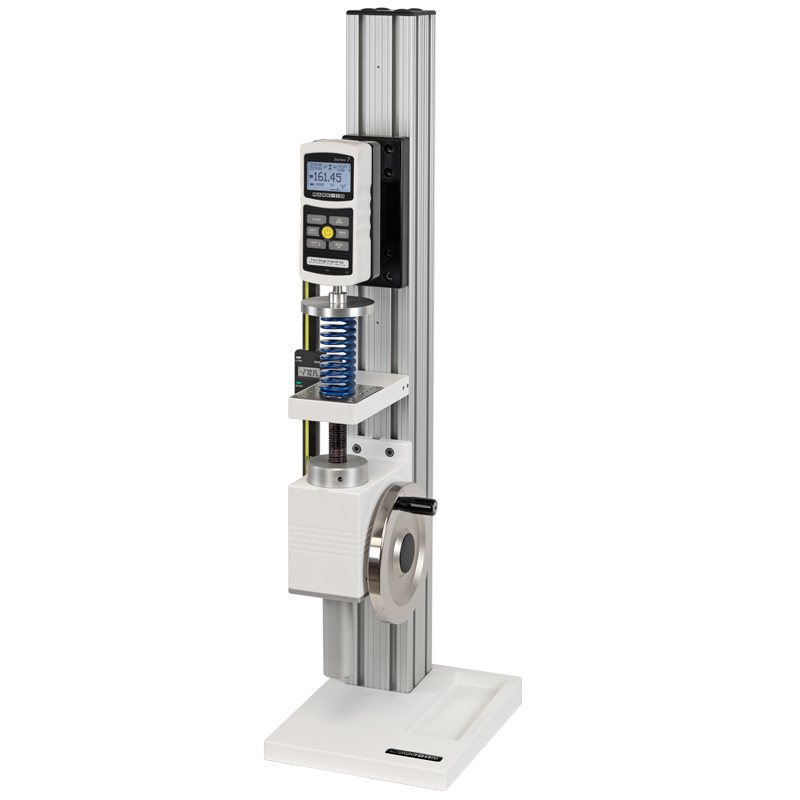

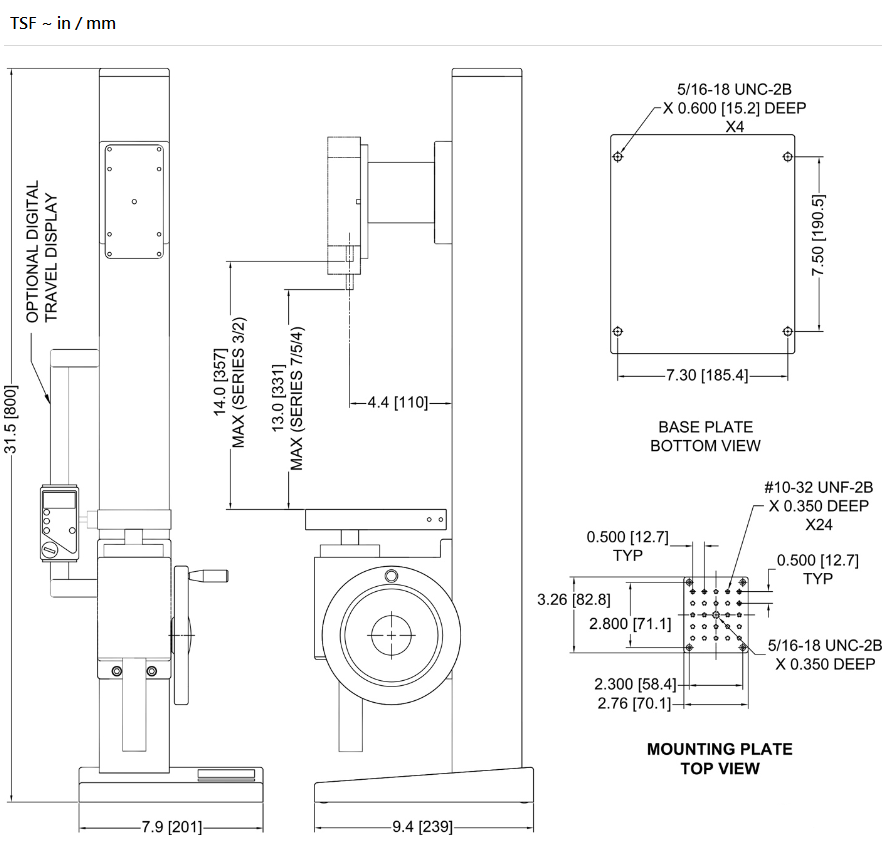

| TSF | 立式手動測試台 : 側置手輪操作，測試容量 500 Kgf / 5,000 N / 1,000 lbf 。 |

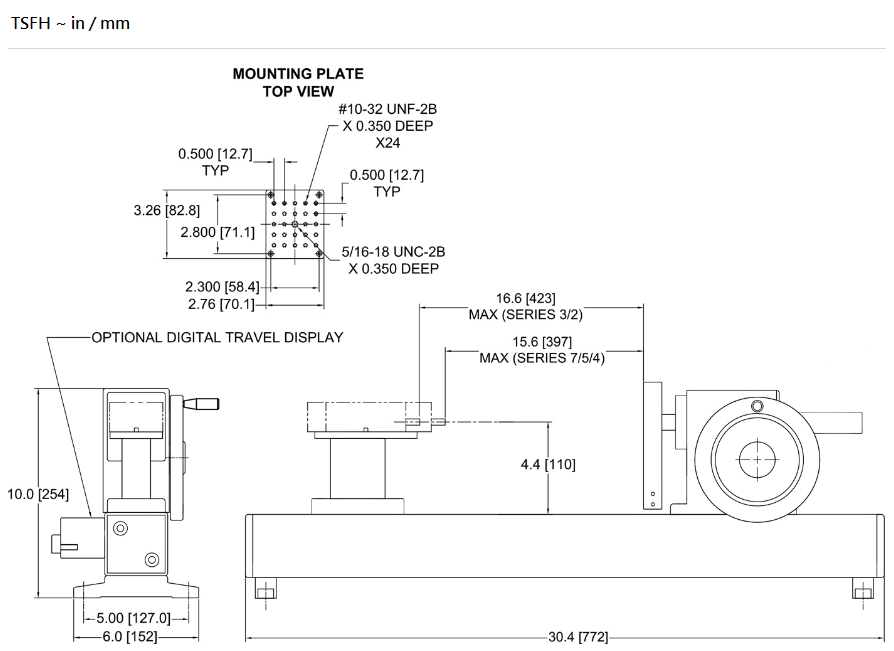

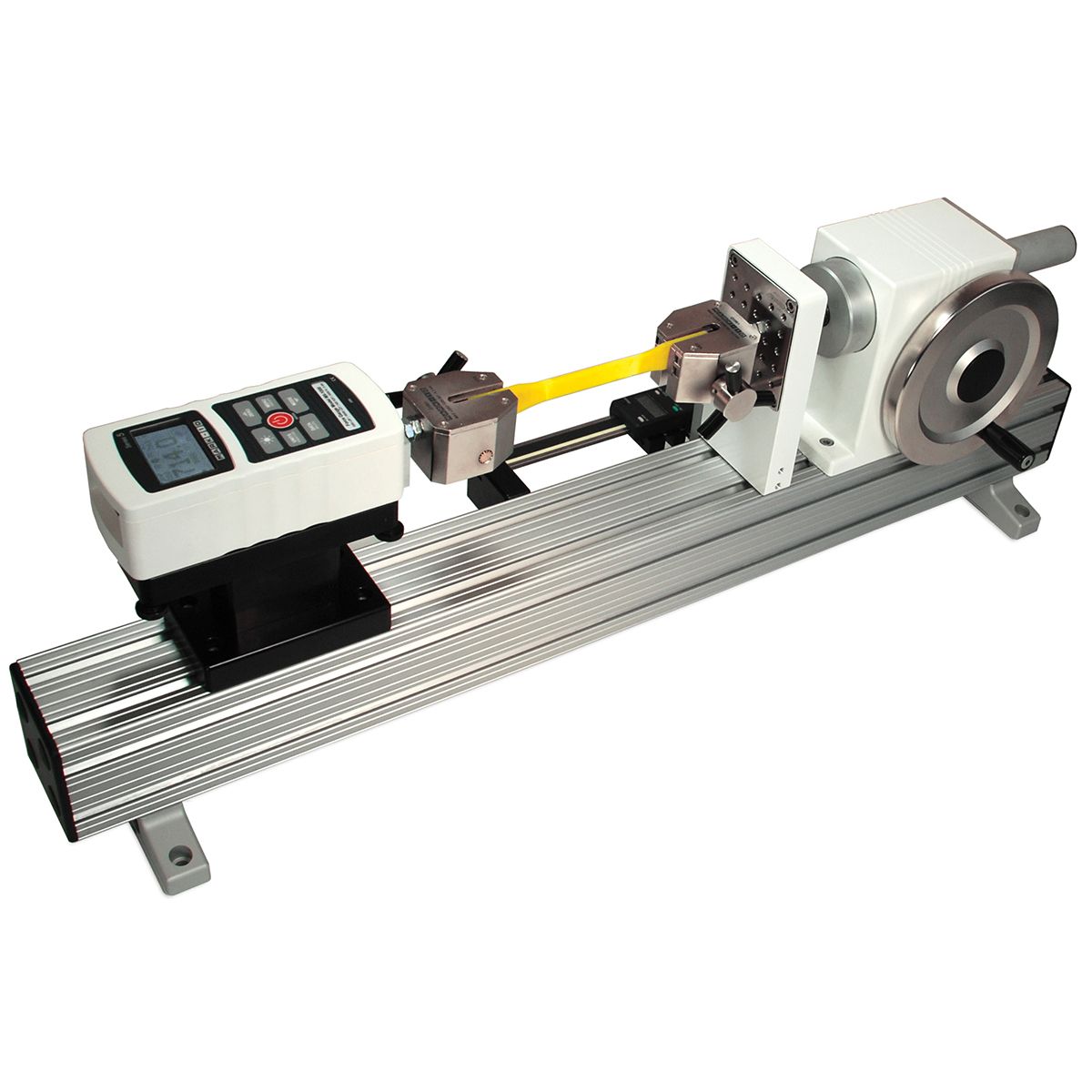

| TSFH | 臥式手動測試台 : 側置手輪操作，測試容量 500 Kgf / 5,000 N / 1,000 lbf 。 |
| TSF001 | 數位式行程顯示器 : 150 mm / 6 in、含安裝套件。 |
| TSF002 | 臥式安裝套件 : TSF 立式手動測試台專屬套件。 |
| SP-2735-12 | 機柱延伸架 : 305 mm / 12 in。 |
| SP-2735-24 | 機柱延伸架 : 610 mm / 24 in。 |
| SP-2735-42 | 機柱延伸架 : 1,065 mm / 42 in。 |
