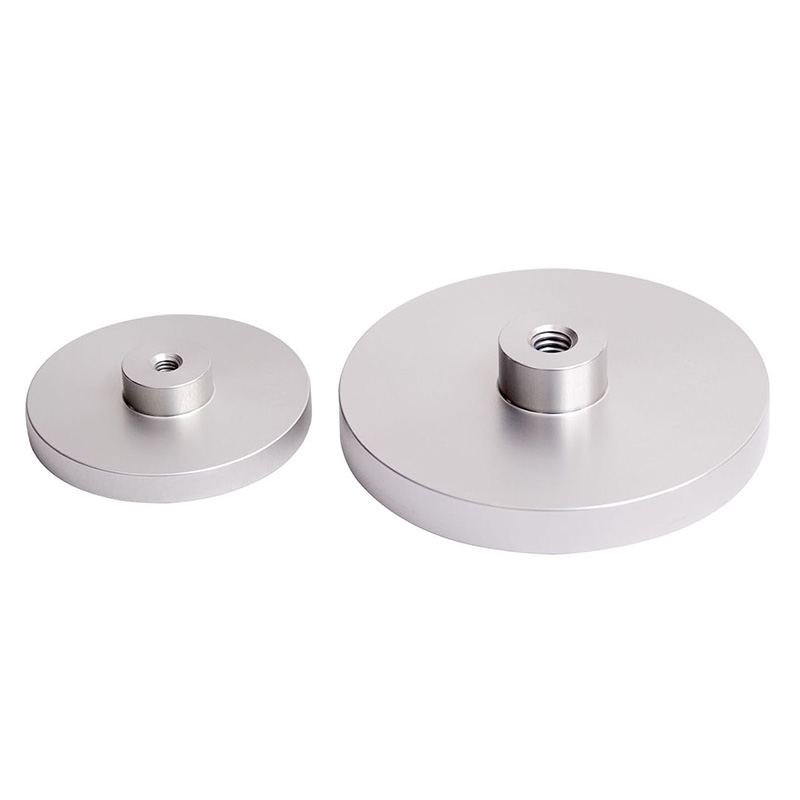

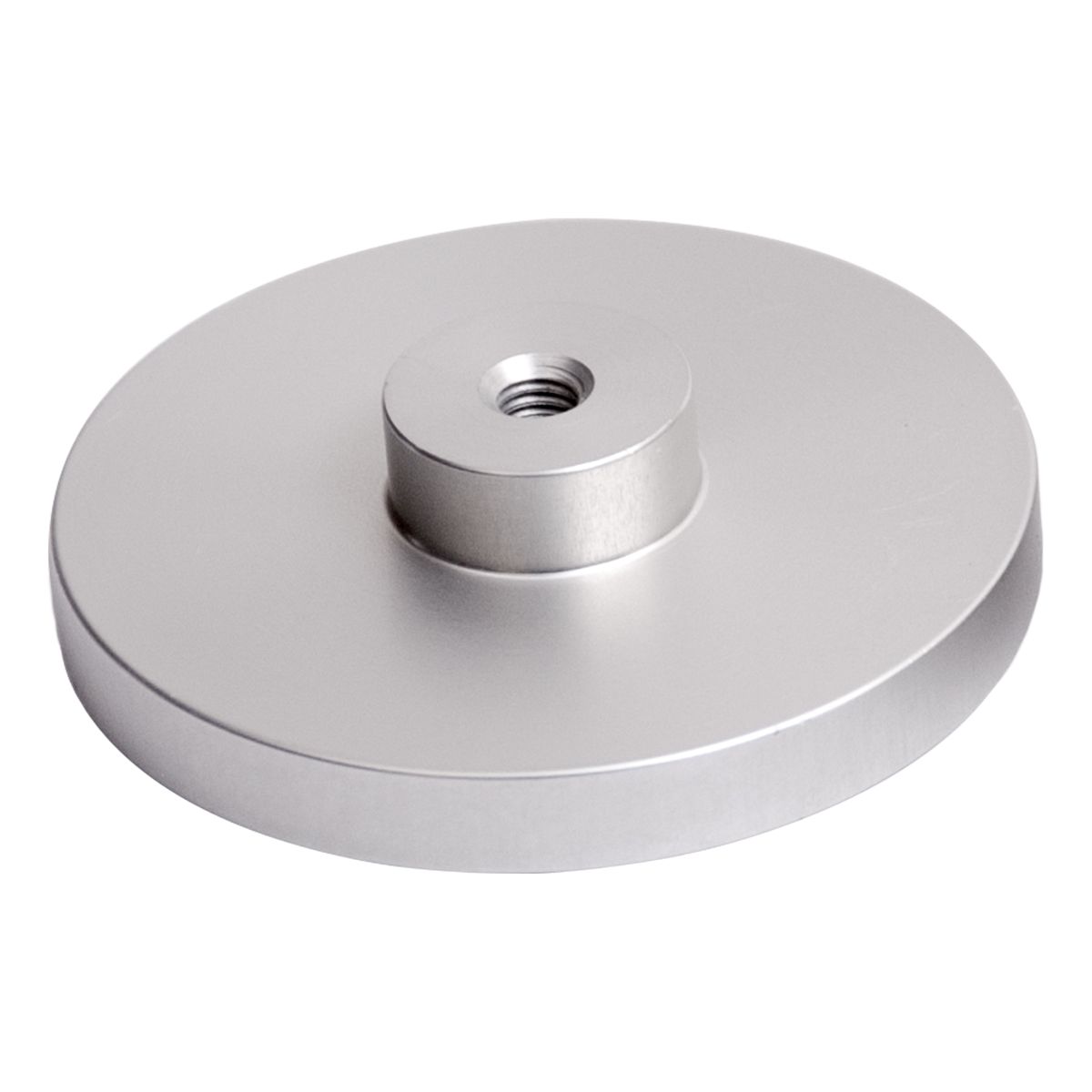

1. G1009 : Ø 50.8 mm / Ø 2 in 和 G1009-1 : Ø 176.2 mm / Ø 3 in 的壓縮板可用於各種壓縮測試應用。 |
 |

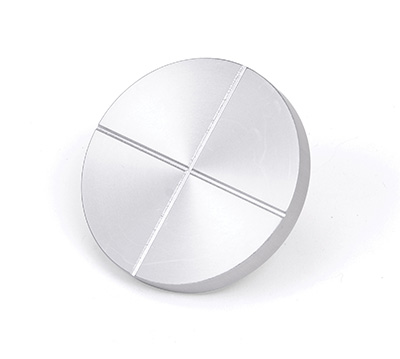

2. G1009-2 及 G1009-3 的壓縮板，其接觸面有排氣用溝槽。 |
 |

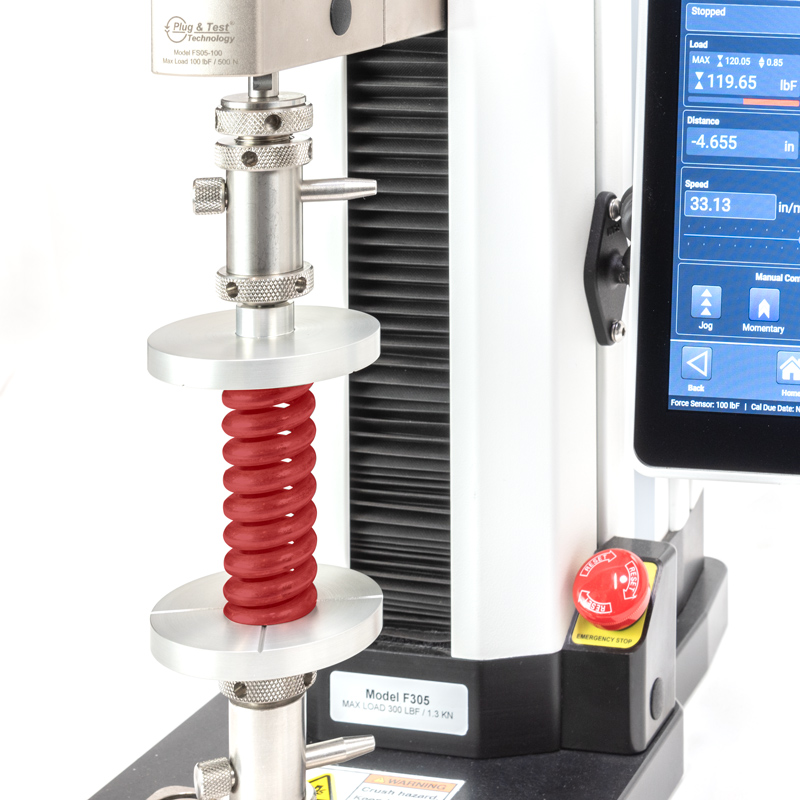

3. G1009-1/壓縮板 結合 F755S-EM 電動測試台，進行彈簧的壓縮變形量測試之使用範例。 |
 |
4. 眼尾連接器相容於某些Mark-10之產品和其他廠牌的測試台、力量感測器及測力計。 |
 |

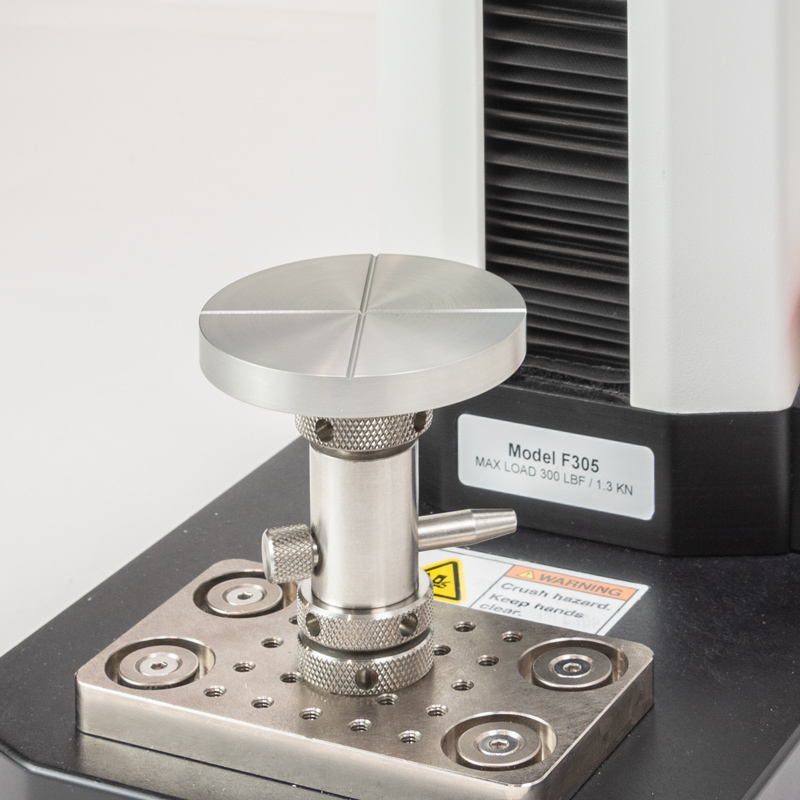

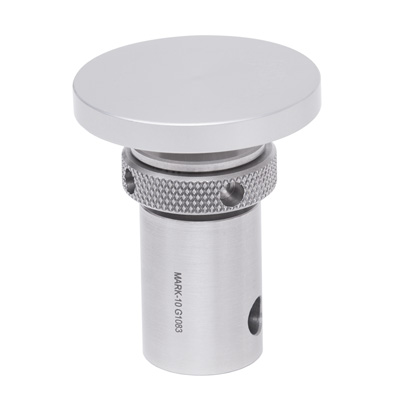

5. G1109壓縮板系列內建可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
■ 有兩種規格可供選擇 : 平滑面和接觸面有排氣用溝槽。
■ 螺紋規格適用於 Mark-10 測力計、傳感器和測試台。
C式表格
| 型號 | 測試容量 : Kgf / N / lbf | 重量 : Kg |
|---|---|---|
| G1009 | 100 / 1,000 / 200 | 0.04 |
| G1009-2 | ||
| G1009-1 | 250 / 2,500 / 500 | 0.12 |
| G1009-3 |
左圖右文表格
 |
眼尾連接裝置 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |
C式表格

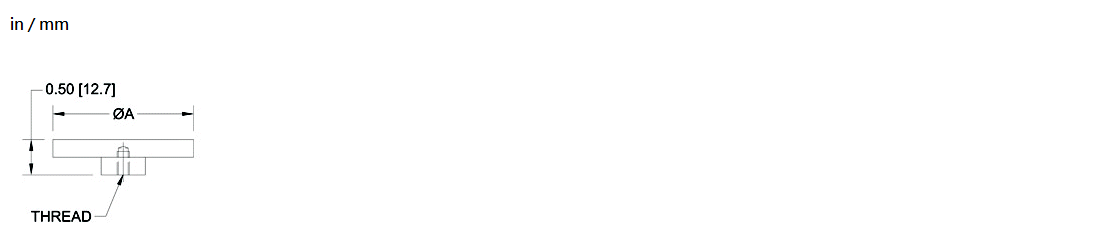

| 型號 | ØA | 螺紋 / THREAD |
|---|---|---|
| G1009 | 2.0 / ( 51.0 ) | #10-32F |
| G1009-2 | ||
| G1009-1 | 3.0 / ( 76.2 ) | 5/16-18F |
| G1009-3 |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1009 | 壓縮板，盤面直徑 Ø : 50.8 mm / 2 in。 |
| G1009-1 | 壓縮板，盤面直徑 Ø : 76.2 mm / 3 in。 |
| G1009-2 | 壓縮板，盤面直徑 Ø : 50.8 mm / 2 in、接觸面有排氣用溝槽。 |
| G1009-3 | 壓縮板，盤面直徑 Ø : 76.2 mm / 3 in、接觸面有排氣用溝槽。 |
