MARK-10 🇺🇸

TSA750 / TSA750H 手動式拉力/壓力測試台

■ 測試容量 : 375 kgf / 3,750 N / 750 lbf
■ 測試行程 : 150 mm / 6 in
■ 壓縮力 / 拉伸力測試

槓桿操作的測試台 TSA750、TSA750H 可用於快速拉拔測試，拉力或推力的測試容量可達 : 375 Kgf / 3,750 N / 750 lbf。由堅固的加工鋁製部件製成，適合於實驗室及生產現場環境的一款堅固設計。

測試台包括可調式行程限位器和摩擦力小的制動器，可應用於垂直和水平方向之測試需求。

加入詢問車

應用範例

特色

規格

標準配備

選購配備

外觀尺寸

應用範例

左圖右文表格

	1. TSA750立式手動測試台，搭配 5系列測力計及 G1008~薄膜/紙張用夾具，被配置用於膠帶、貼紙類的剝離強度測試之使用範例。

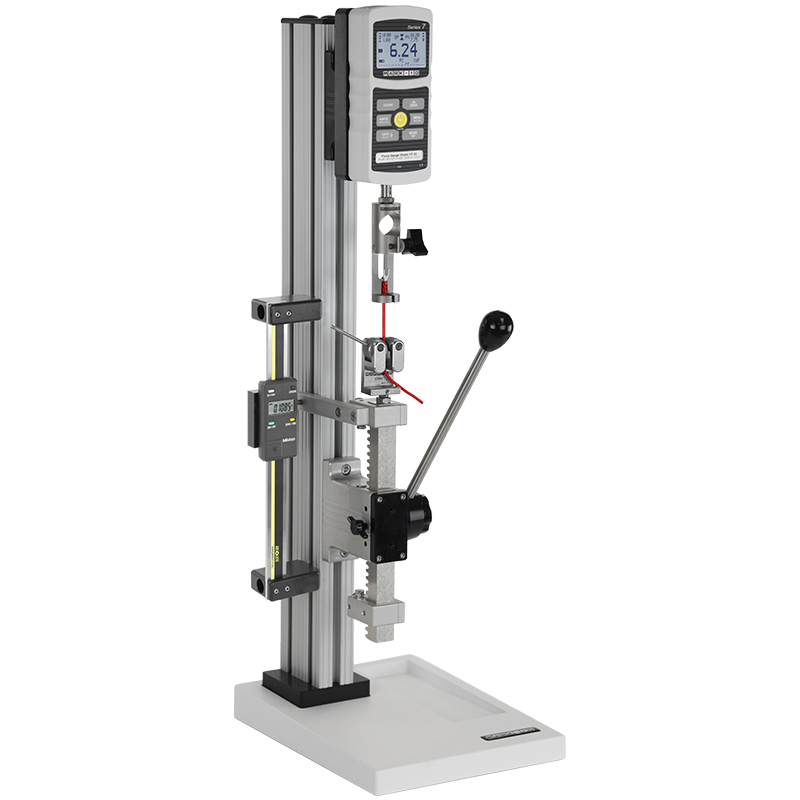

	2. TSA750立式手動測試台，可運用於快速拉伸和壓縮測試 : 搭配 7系列測力計、G1001/電線端子夾具及 G1002/雙凸輪式夾具，被配置用於線材類壓接端子的拉力強度測試之使用範例。

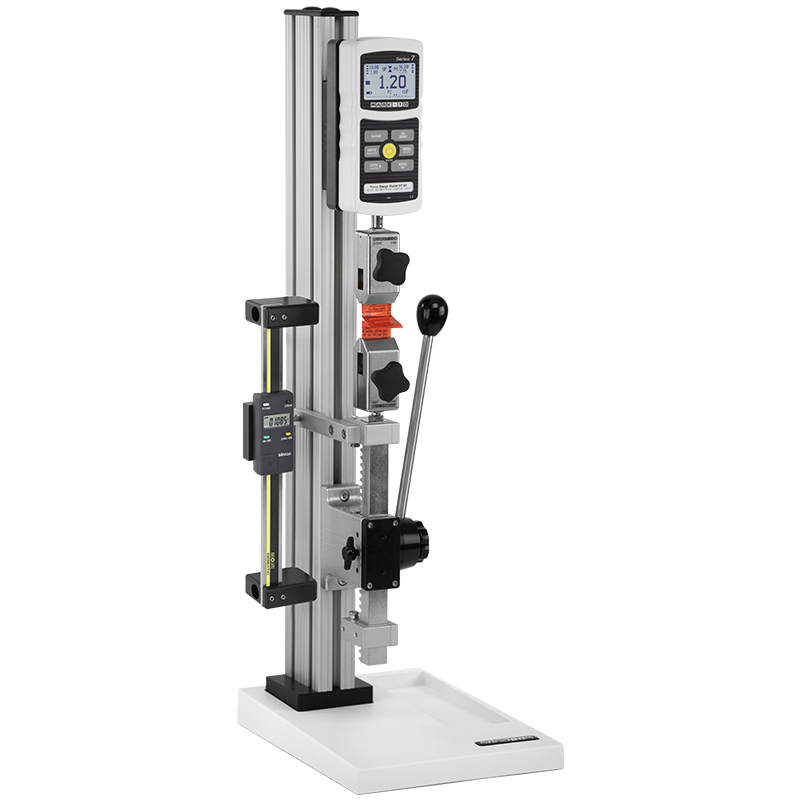

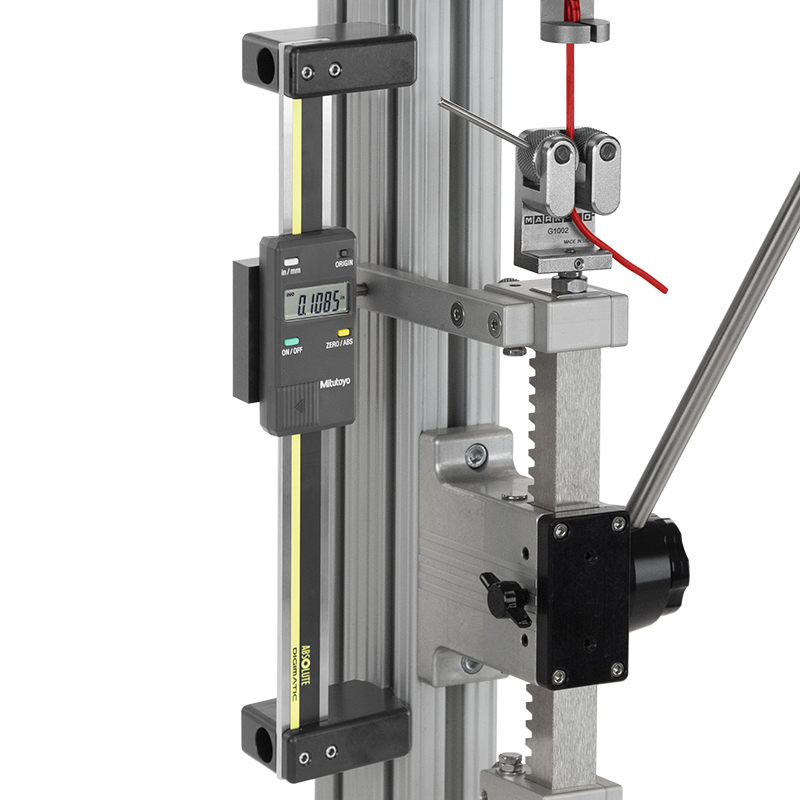

	3. TSA750立式手動測試台搭配行程顯示器 ( 選配 )，可用於拉伸試驗和彈簧拉伸/壓縮變形量等測試應用。

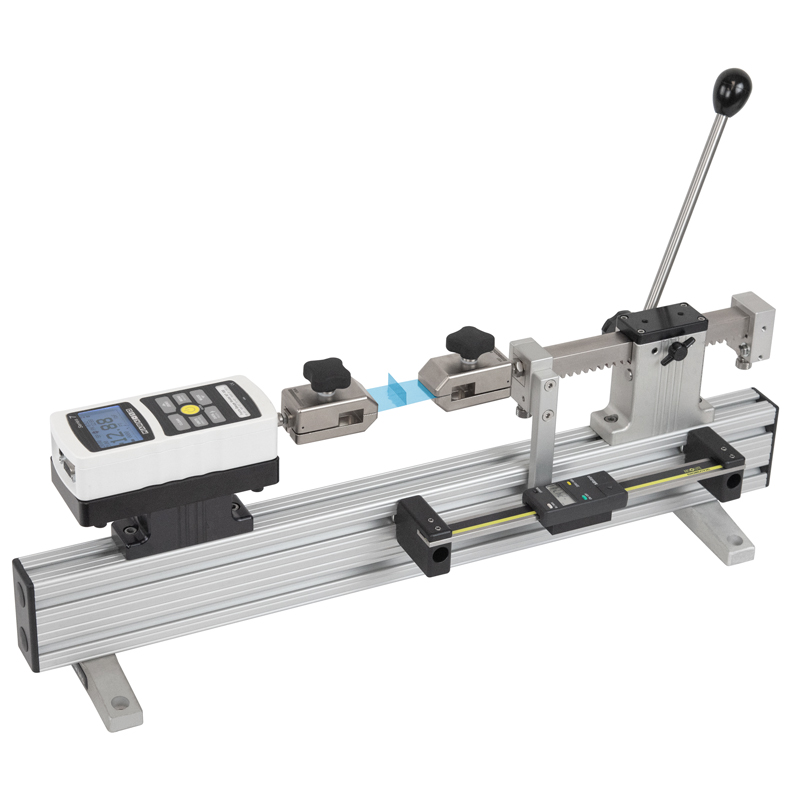

	4. TSA750H臥式手動測試台，搭配 5系列測力計及 G1008~薄膜/紙張用夾具，被配置用於膠帶、貼紙類的剝離強度測試之使用範例。

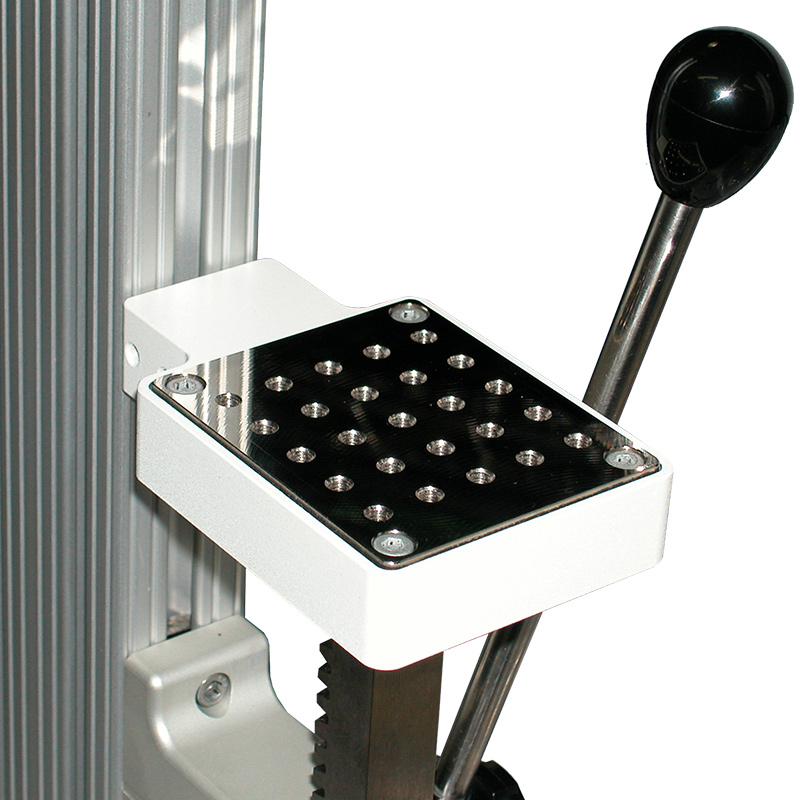

	5. TSA750系列手動測試台的安裝板附有固定夾具及附件用的矩陣式孔位。

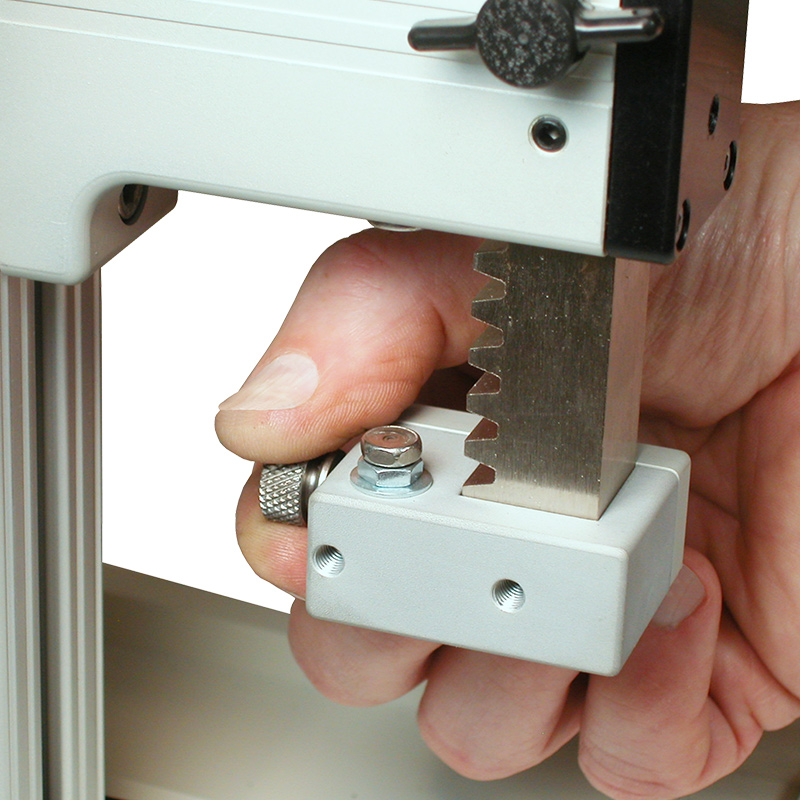

	6. TSA750立式手動測試台的可調整式上下行程用限位器 : 可以沿著機身的長度進行定位，執行重複性的精密測試。

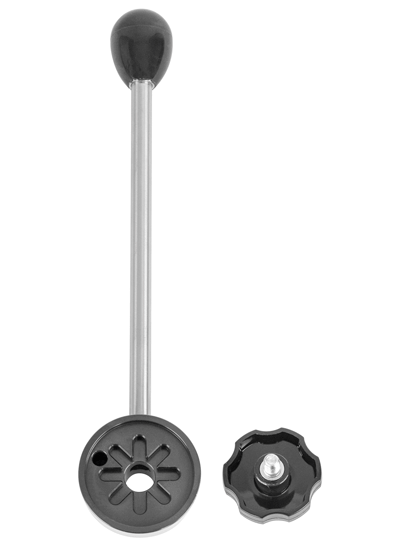

	7. TSA750立式手動測試台的操作桿可 30° 之增量予以定位，增加操作的靈活度。

特色

■ 相容於 Mark-10 的測力計、附件和夾具。
■ 操作桿可 30° 之增量予以定位，增加操作的靈活度。
■ 固定於工作台面的安裝孔位。
■ 可調式行程限位器。
■ 精密齒條齒輪傳動機構。
■ 可調式低摩擦制動器，可調整轉動拉桿所需的扭力。
■ 可加裝數位式行程顯示器。

規格

型號	TSA750 / 立式	TSA750H / 臥式
測試容量	375 Kgf / 3,750 N / 750 lbf
最大測試行程	使用行程限位器 : 95 mm / 3.75 in 無行程限位器 : 150 mm / 6 in
操作模式	拉桿式
行程速率	76.2 mm / 一圈

標準配備

左圖右文表格

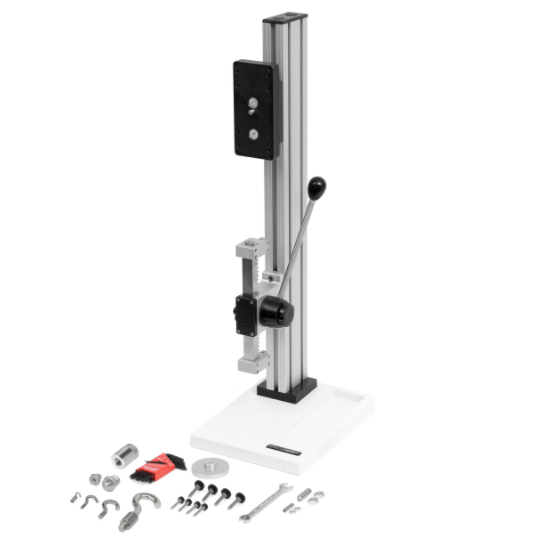

TSA750 及 TSA750H測試台如圖所示運送，並包括以下配件 ~

(1) G1009 : Ø 2" / 圓板型測頭
(1) G1028 : 鈎型測頭 / 小型
(1) G1030 : 螺牙轉接器 5/16-18M → 10-32F
(1) G1035 : 鈎型測頭 / 大型
(1) G1038 : 鈎型測頭 / 中型
(1) G1041 : 螺牙轉接器 5/16-18M → 1/2-20M
(1) G1042 : 鈎型測頭 / 特大型
(1) G1091 : 螺牙轉接器 1/2-20F/F
(1) 帶鎖緊螺母的螺柱 5/16-18
(1) 帶鎖緊螺母的螺柱 #10-32
(1) 扳手 5/16-3/8
(1) 底座 ( TSA750 )
(2) 腳架 ( TSA750H )
(4) 測力計安裝螺絲
(1) 內六角扳手組

選購配備

左圖右文表格

	1. 使用範圍廣泛的測力計系列和夾具。
	2. 數位式行程顯示器﹡ 行程 : 150 mm / 6 in，解析度 : 0.01 mm / 0.0005 in，SPC輸出可用於自動採集數據。要將行程數據輸出到PC，需要以下配備：MU100 / 通訊轉接器和 AC1105 / 通信電纜。備註： 1. 連續數據的輸出速率限制在 2 Hz。 2. 要將力量值和行程數據輸出到PC，需要兩個USB埠，一個用於測力計，另一個連接 MU100 / 通訊轉接器.
	3. 臥式安裝套件( TSA002 ) 一對安裝腳架，可裝置於測試台的機柱，替代原有底座。
	4. 機柱延伸架增加測試樣品的高度使用空間，有三種高度可供選購 : 305 mm / 12 in、610 mm / 24 in 及 1,065 mm / 42 in。備註：機柱延伸架無法增加測試行程。

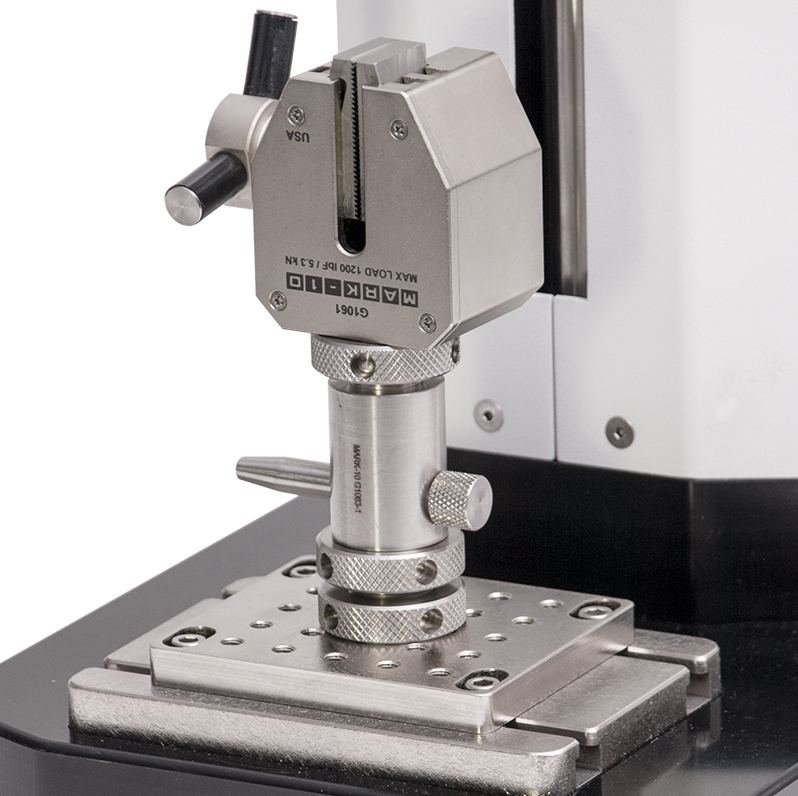

	5. 金屬安裝底板附有固定夾具及附件用的矩陣式孔位。
	6. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。

* 由於力量感測器偏移和系統偏移同時存在且不能自動補償，因此本設備適用於需要至少 5 mm / 0.2 in 以上距離的測試應用。

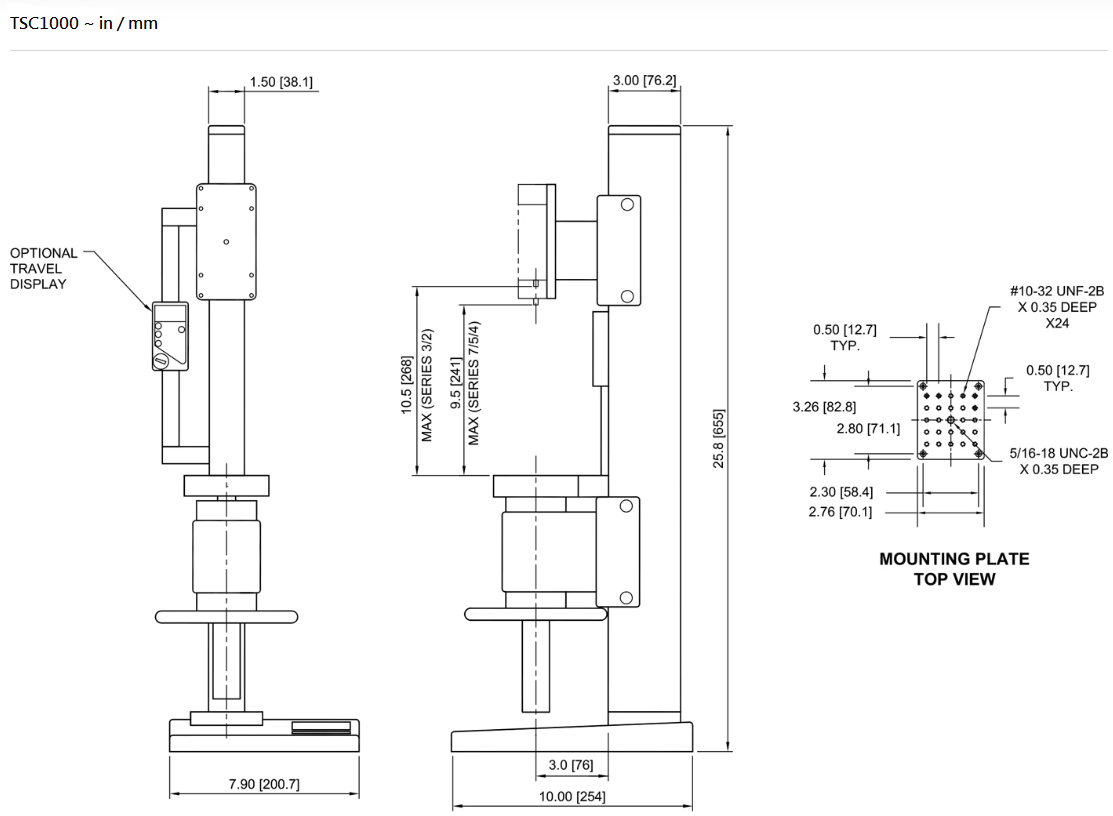

外觀尺寸

訂購資訊

訂購資訊

型號	描述
TSA750	立式手動測試台 : 拉桿式操作，測試容量 375 Kgf / 3,750 N / 750 lbf 。
TSA750H	臥式手動測試台 : 拉桿式操作，測試容量 375 Kgf / 3,750 N / 750 lbf。
TSA001	數位式行程顯示器 : 150 mm / 6 in、含安裝套件。
TSA002	臥式安裝套件 : TSA750 立式手動測試台專屬套件。
TSA003	金屬安裝底板 : TSA750 / TSA750H 專屬套件。
SP-2734-12	機柱延伸架 : 305 mm / 12 in。
SP-2734-24	機柱延伸架 : 610 mm / 24 in。
SP-2734-42	機柱延伸架 : 1,065 mm / 42 in。
