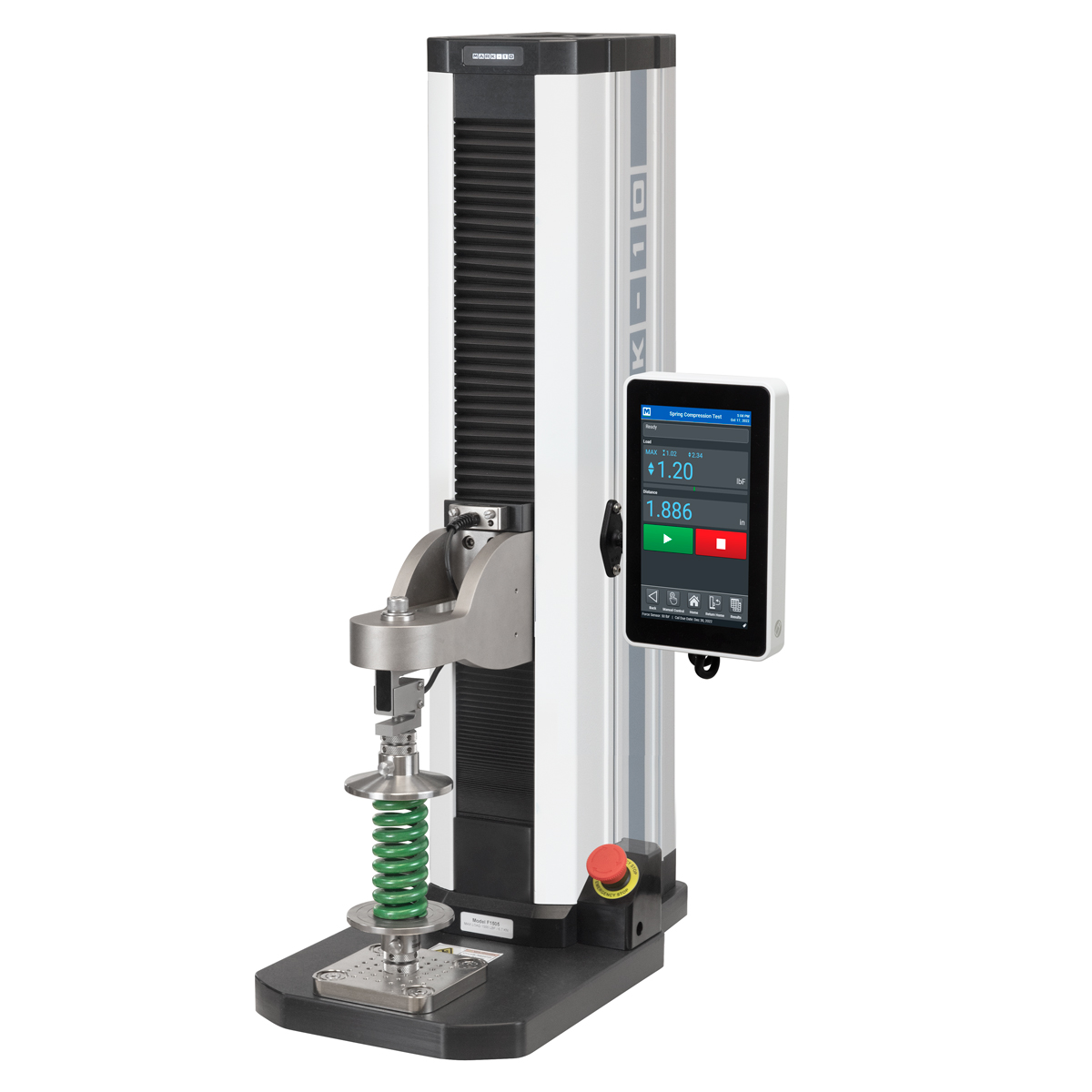

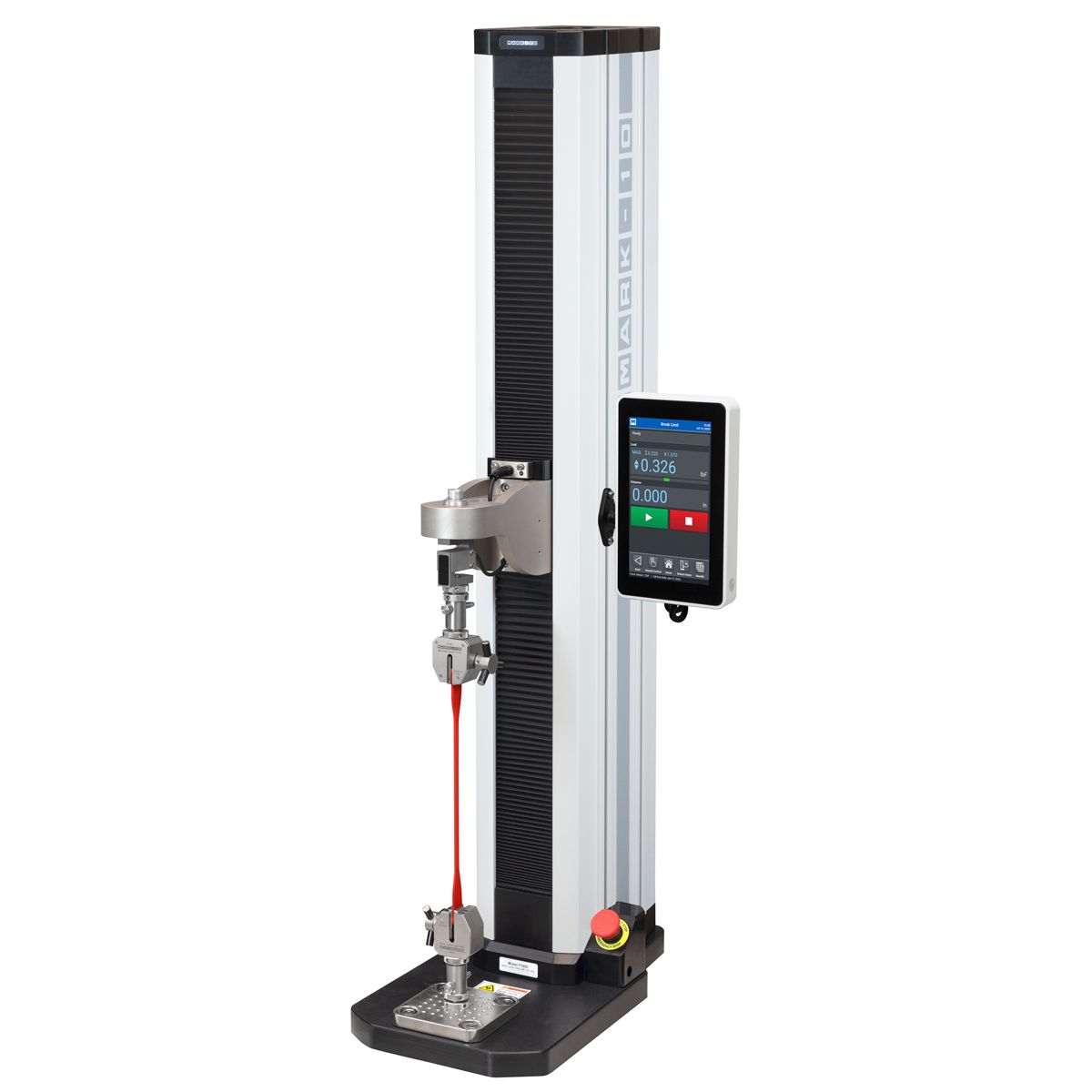

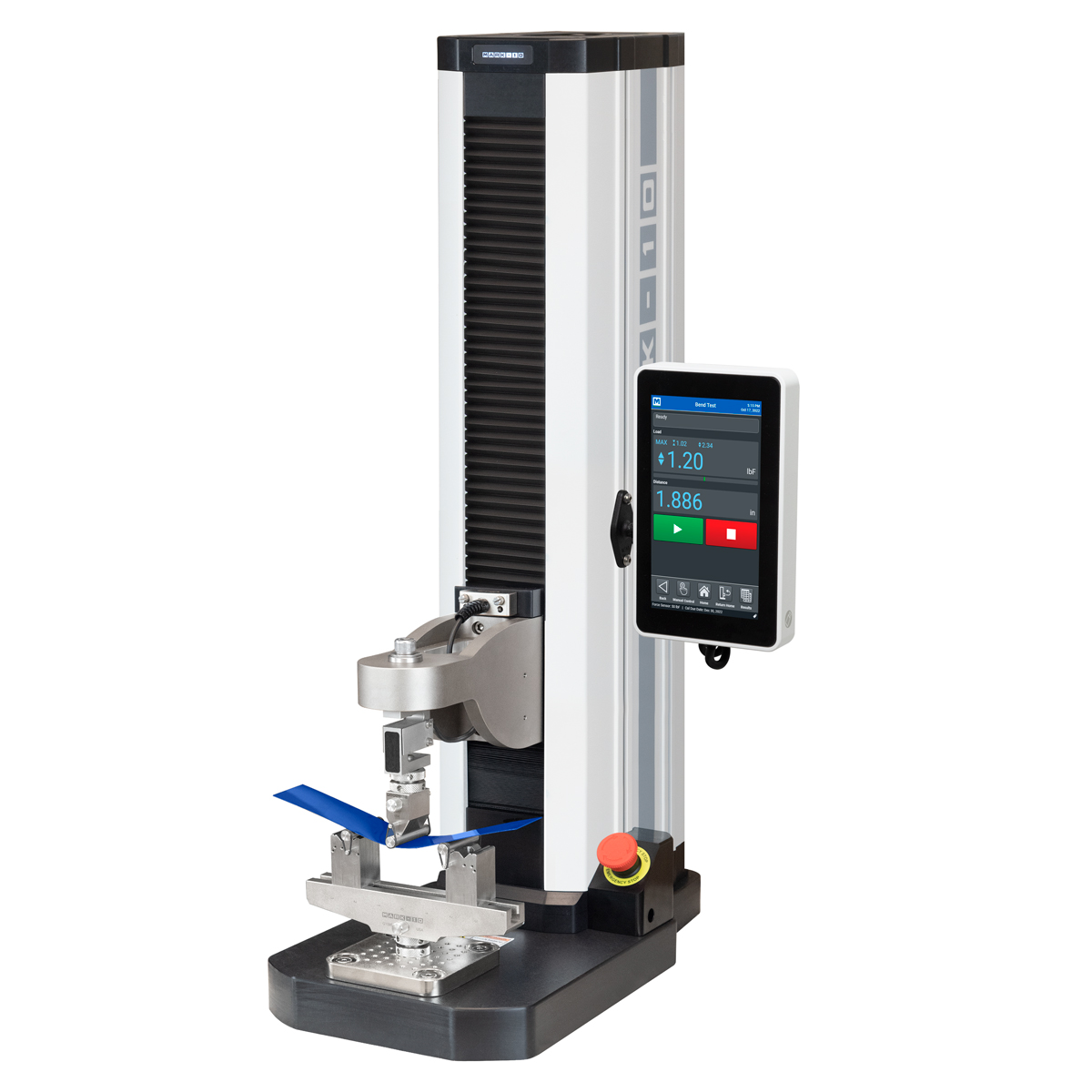

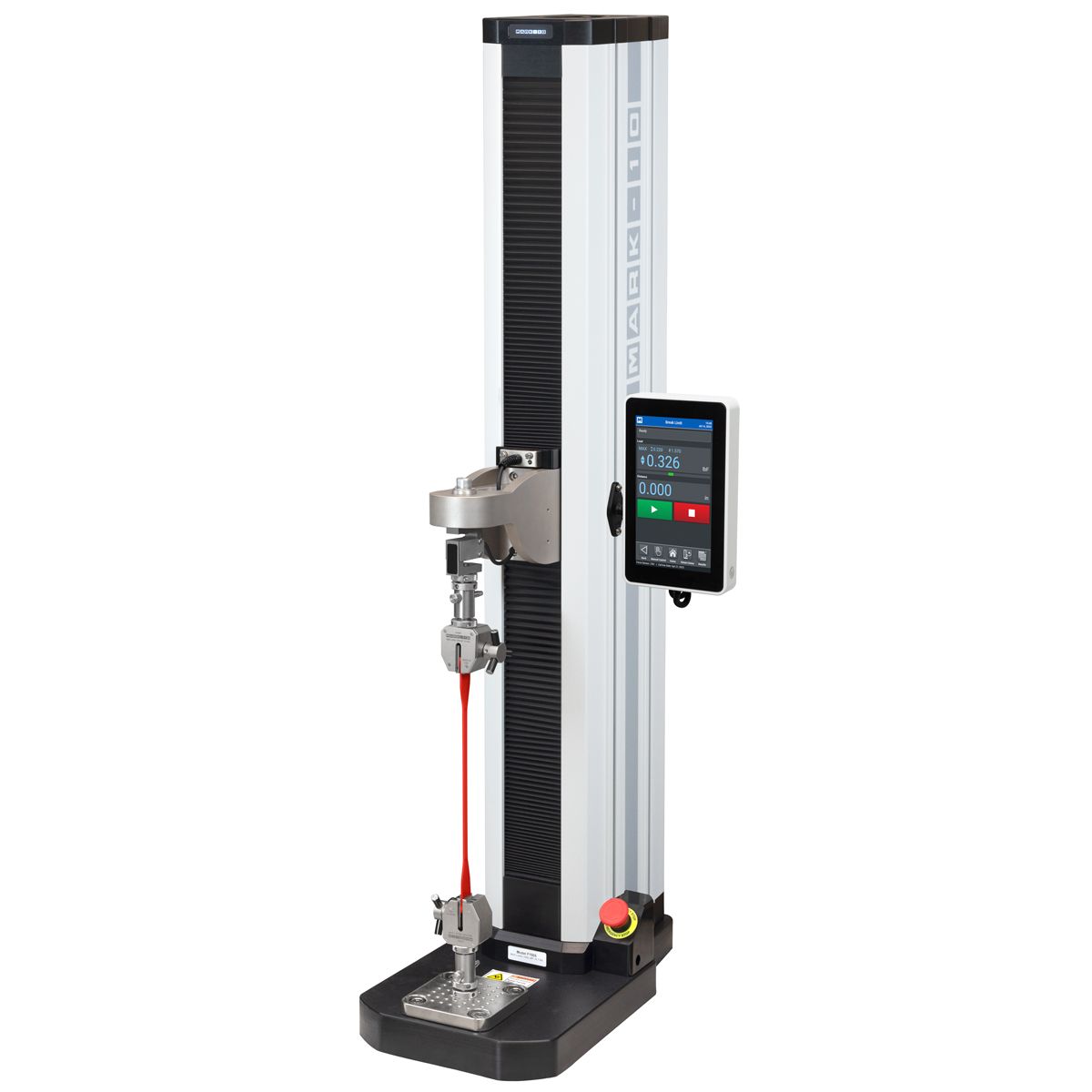

剛性和精確的設計
堅固的測試台俱有訂製化的擠壓機構，專為剛度而設計。測試台和力量傳感器的出廠補償值可確保於任何負載下的定位精度為 ± 0.15 mm / 0.006 in。
步進馬達、控制器驅動的滾珠螺桿及線性滑軌的傳動系統，平穩、安靜地運行，在負載下幾乎沒有速度上的變化。 |
|
|
模組化設計

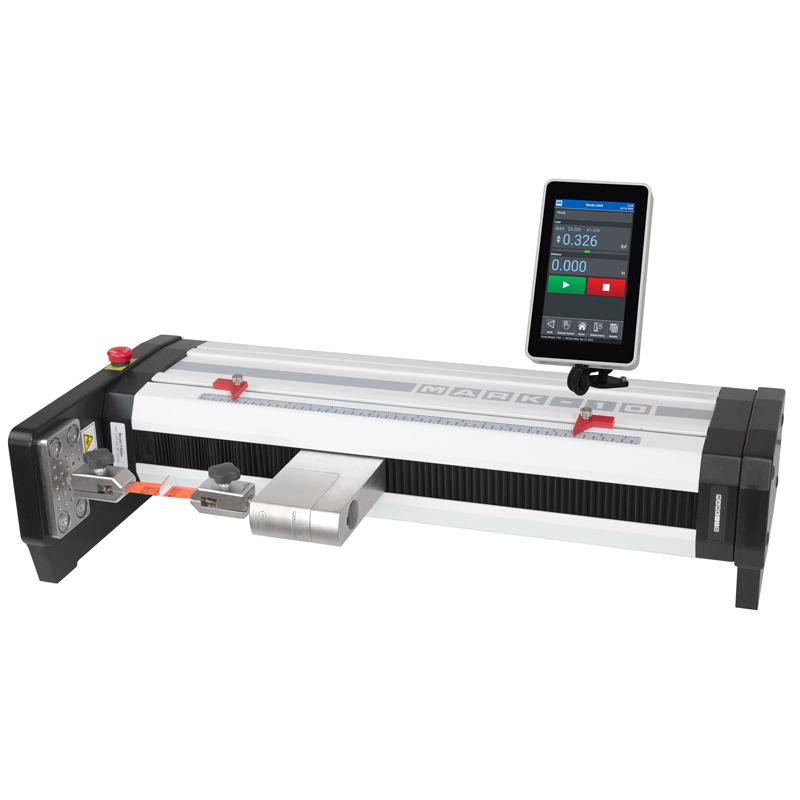

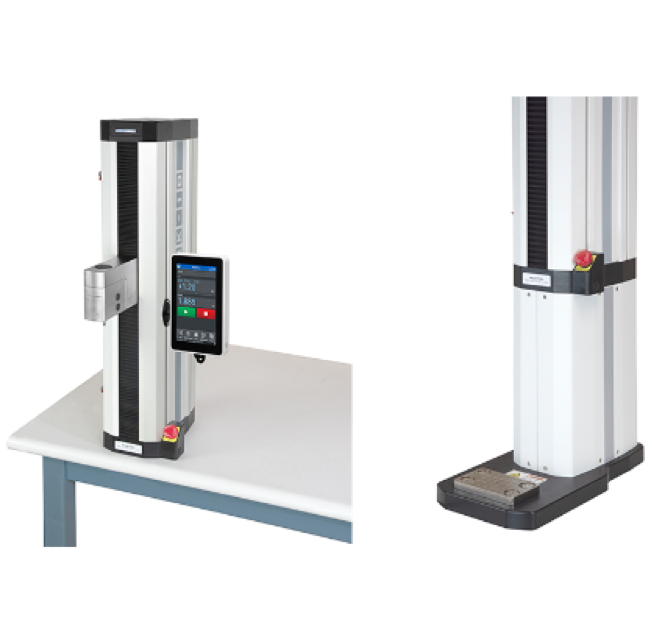

可以拆除測試機的基座後 : 安裝機柱延伸架或配置於工作桌等替代性的場所。大多數電子產品都存放在一個獨立的機殼中，便於取出並在需要時進行更換。機柱側邊的集成T型槽可容納附加組件。 |
|
|
外部限位開關

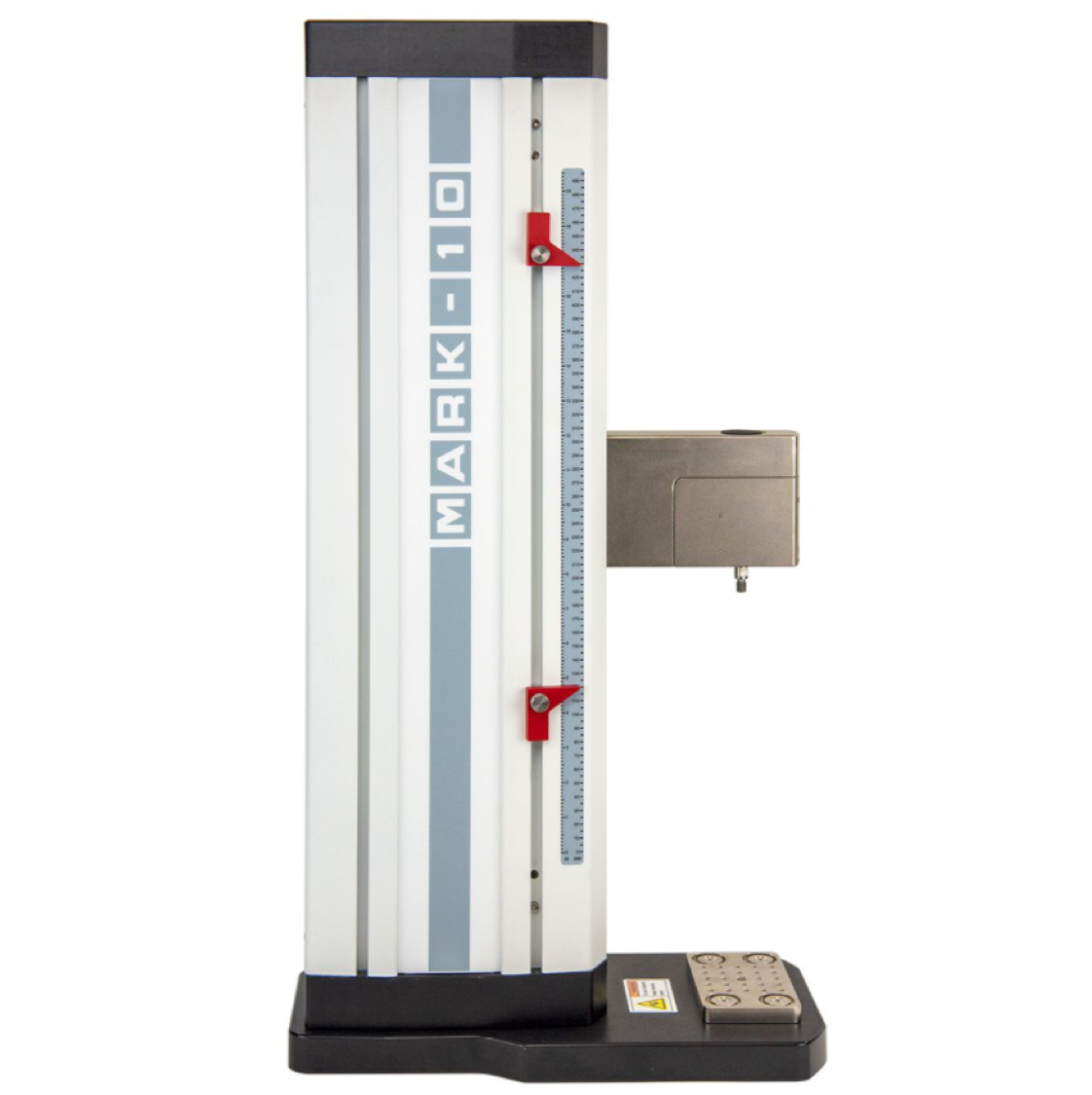

實體的上限和下限定位開關可等同於測試範圍或作為測試防錯裝置。雙刻度刻劃尺可協助置放極限開關時的定位參考。 |
|
|

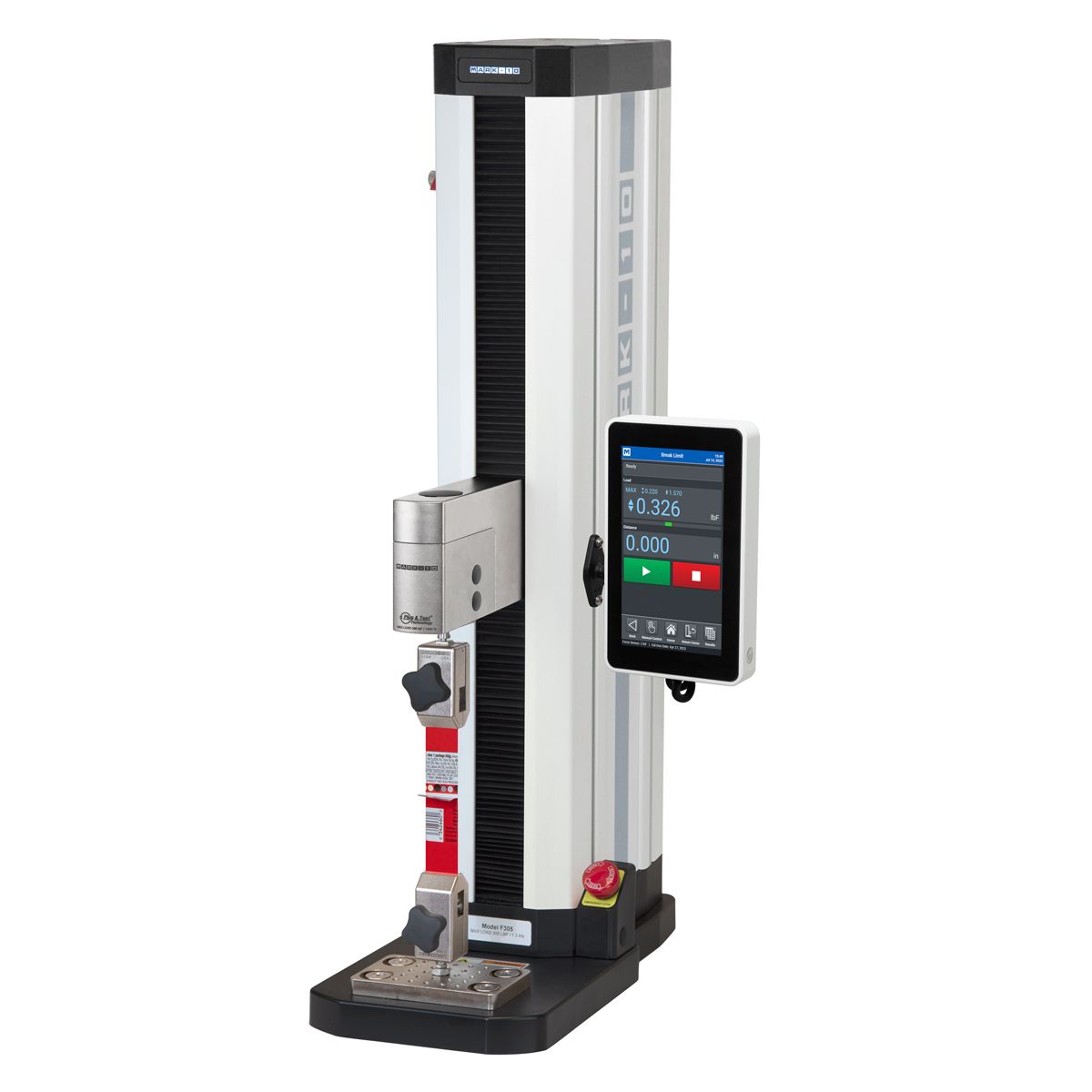

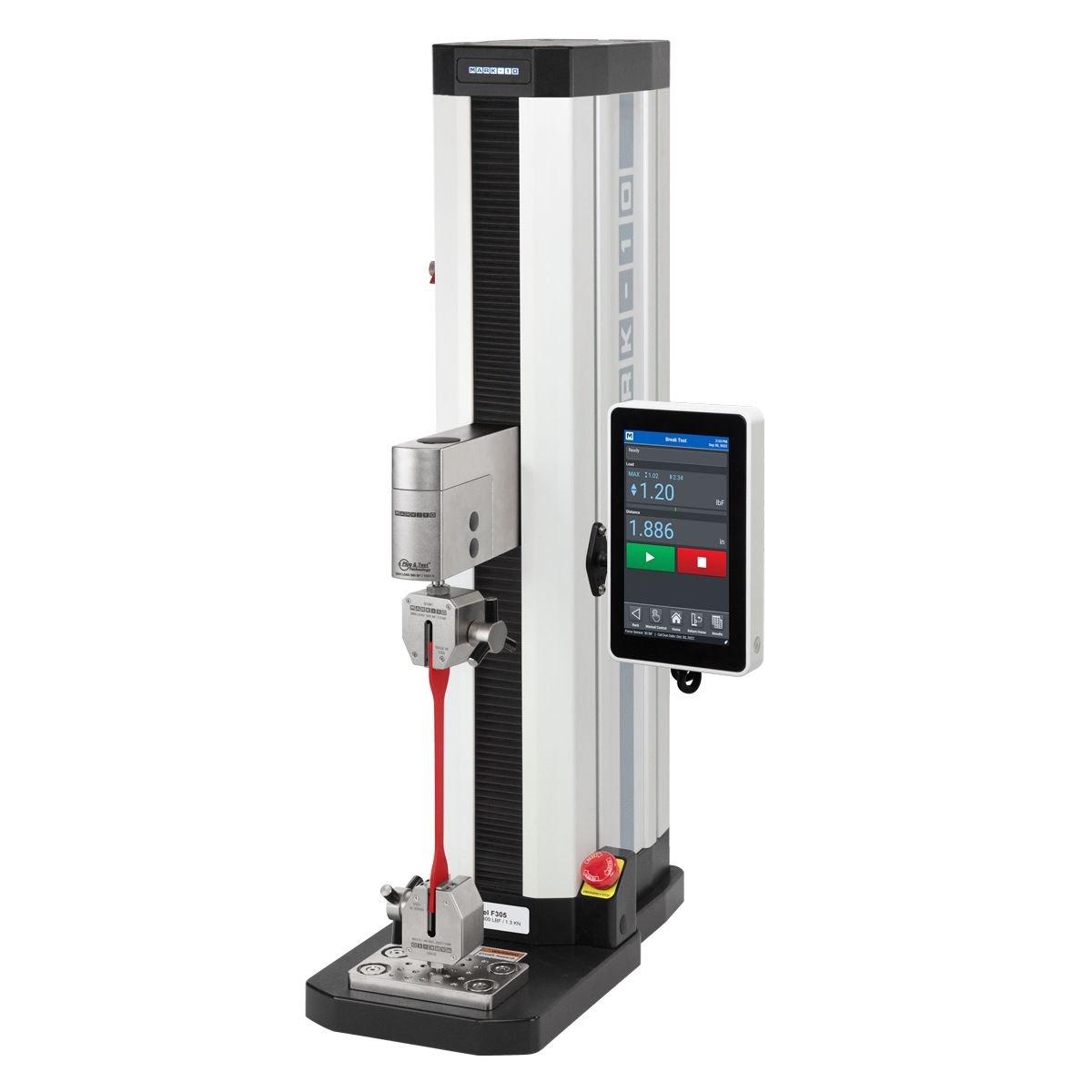

無縫式力量傳感器介面

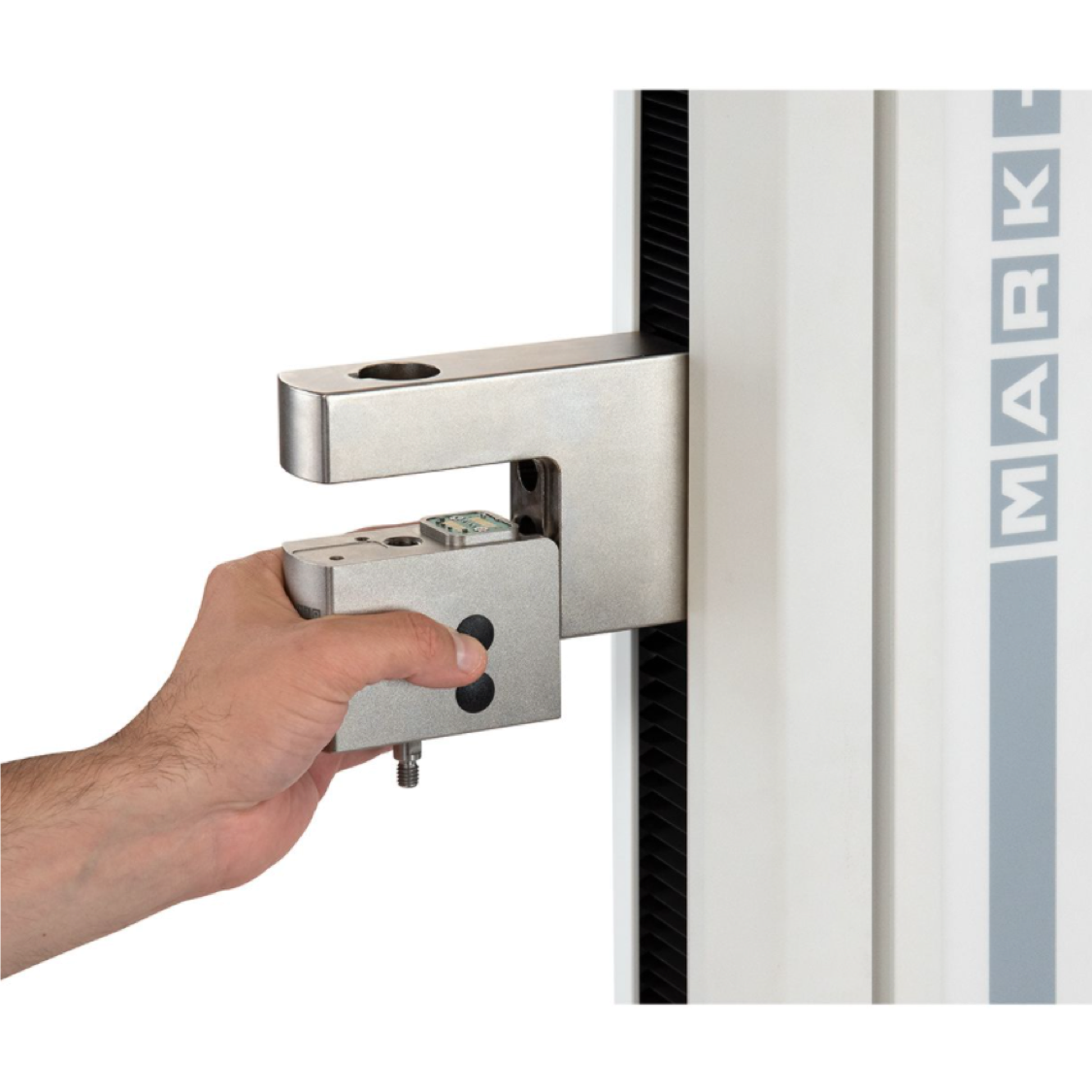

FS05系列 智能型力量傳感器 可直接安裝在 F105、F305、F505 和 F505H 型的聯桿器裝置上，無需任何連接電纜。測試容量範圍 : 50 gf ~ 250 Kgf / 0.5 N ~ 2,500 N / 0.12 lbf ~ 500 lbf，精確度為滿量程的±0.1％。 FS06系列 力量傳感器 可測量拉伸力和壓縮力。它們可安裝在 F105、F305、F505 和 F505H 型測試台的聯桿器裝置上，專為容納更大的夾具和固定裝置而設計，呈現精簡流線的整體外觀。測試容量範圍 : 25 kgf ~ 250 Kgf / 250 N ~ 2,500 N / 50 lbf ~ 500 lbf。 |
|
|
易於維修的電子裝置

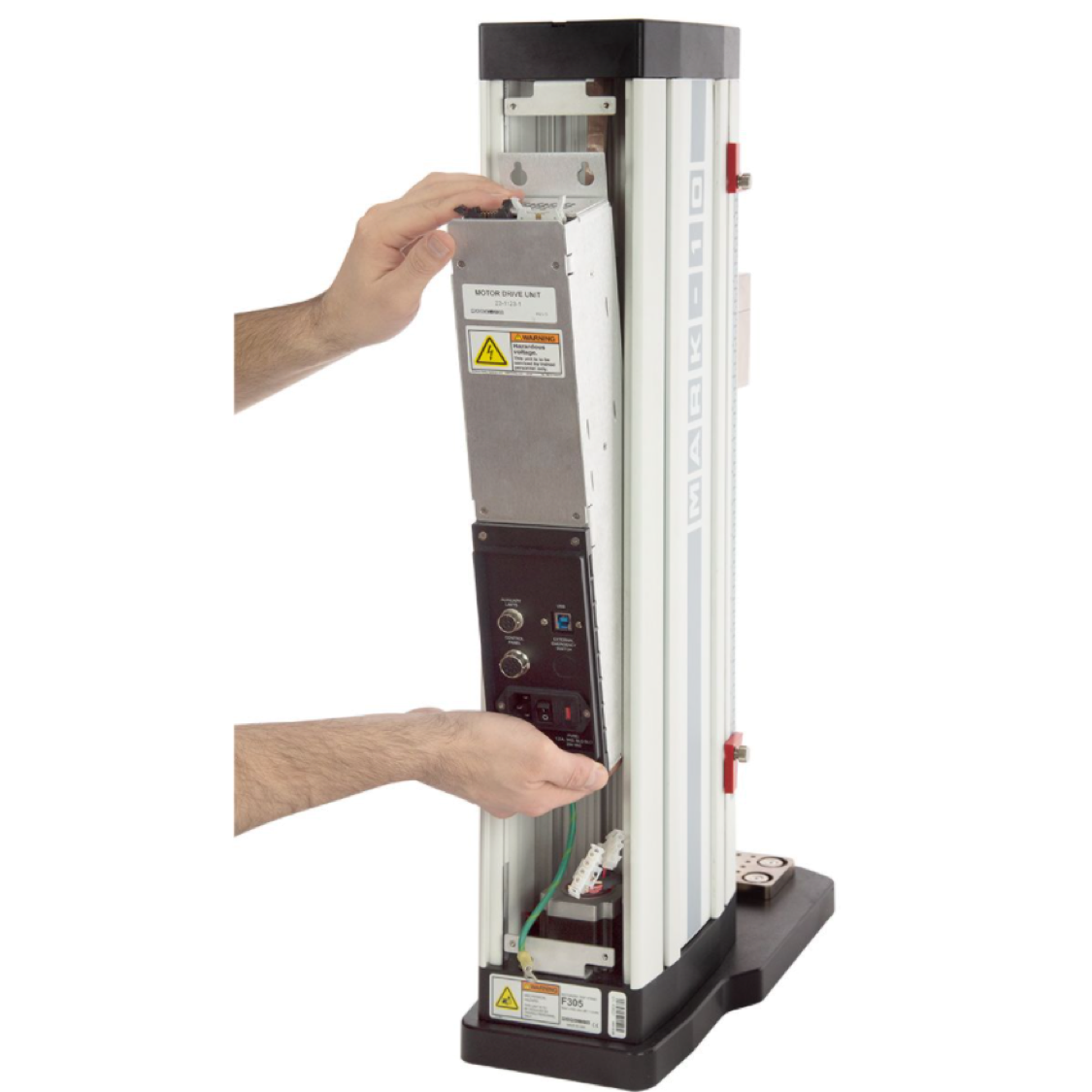

材料試驗機的大多數電子設備都安裝在一個集成模組中，無需特殊工具或工序即可輕鬆更換。 |
左圖右文表格
|
 |

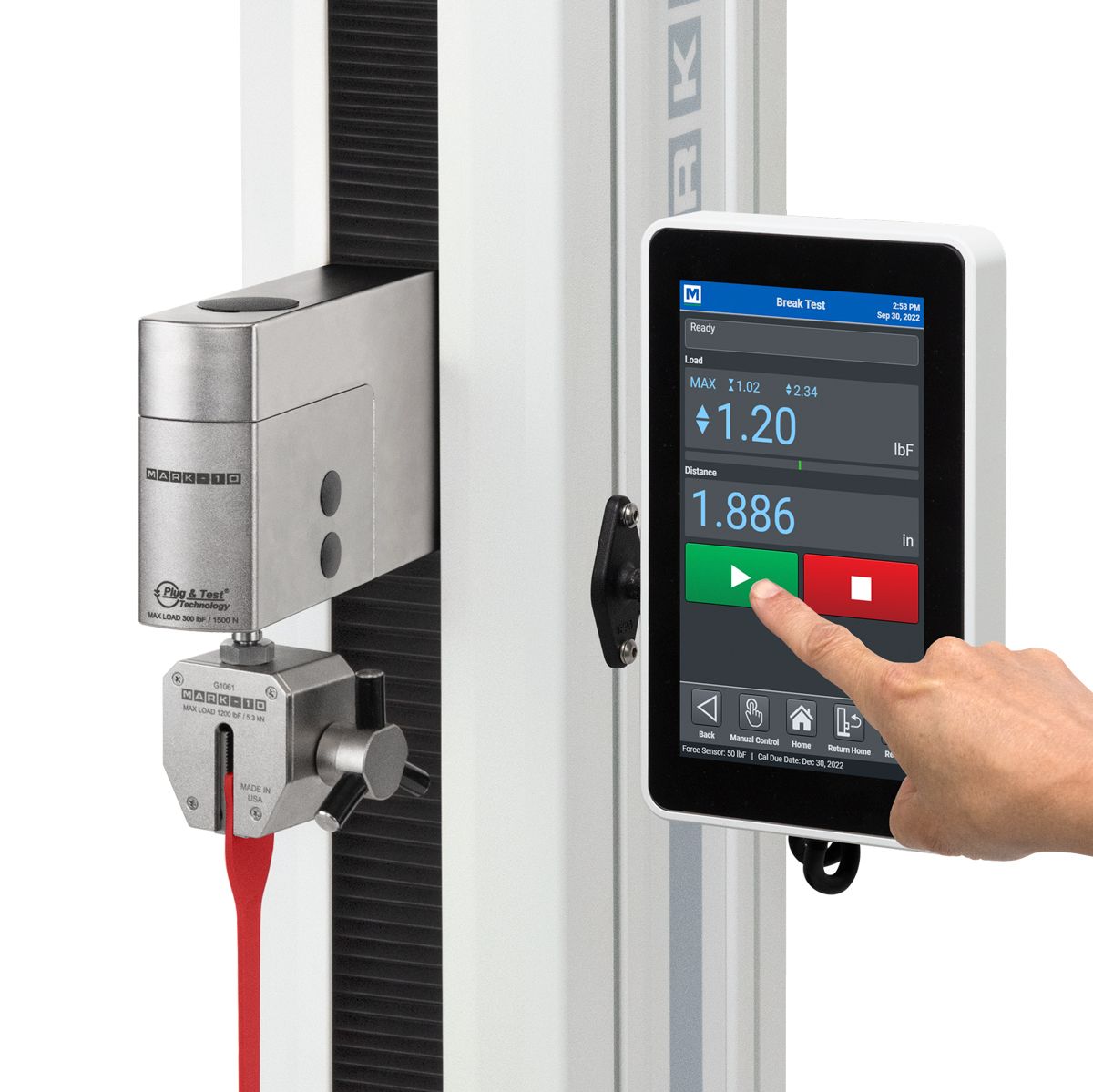

7"觸控式螢幕控制面板內建 EasyMESUR® 版軟體的操控介面，可設置測試參數及操控機台的作動，建構和執行各種測試步驟，包括以 : ■ 負載值
為測試條件的測試模式。
以圖形格式或結果表格查看測試數據，依據需求儲存、匯出數據或製成報表。或通過第三方應用程式（如 SPC 軟體）請求 / 傳送數據。
備註 : 某些測試模式需要另外選購功能選項，請參閱 功能選項的頁籤 ! |
您的觀點是什麼？
透過【標準】【圖形】或【結果】視窗檢視測試的執行狀態，並根據需要進行切換。通過/失敗指示器可輕鬆識別有問題的樣品，例如 : 如果樣品從夾具中鬆脫滑出或測試被中斷，則該單次測試可能為無效。
| 標準視窗 | 圖形視窗 | 結果視窗 |
|
 |
|
|
| 以格式化視窗查看負載和位移量，以及合格與否之判定。 | 繪製力與時間或力與位移的相對關係圖形，以及合格與否之判定。 | 顯示每次測試的結果，以及結果的相關統計資訊。 |
| ↑此視窗中顯示的選購功能 : 量測距離 | ↑此視窗中顯示的選購功能 : 量測距離、繪圖及報表 | ↑此視窗中顯示的選購功能 : 量測距離、繪圖及報表 |
左圖右文表圖右
左圖右
設置精簡 : 3個步驟
基本測試
選擇下述任一測試模式，EasyMESUR® 將指導您完成相關設置 :
 |
 |
 |
 |
 |
 |
 |
|
負載極限 |
距離極限 |
破裂偵測 |
負載保持 |
循環測試 |
平均負載 |
摩擦係數量測 |
| 步驟 1 : 測試前的設置 | 步驟 2 : 測試結果的設置 | 步驟 3 : 圖表的設置 |
| ■ 測試方向別 | ■ 選擇測試結果 | ■ 單點與連續的圖形繪製 |
| ■ 測試速度 | ■ 啟用和配置通過/失敗極限值判別功能 | ■ 設置 負載與時間 或與 距離 的相對關係 |
| ■ 特定的測試參數 | ■ 設置數據採樣率 | ■ 設置圖形繪製開始的閥值 |
| ■ 儲存測試檔案 | ■ 設置自動返回原點 | |
| ■ 資料收集和繪圖開始的閾值 | ||
 |
 |
 |
強大的數據採集和管理
極快
力量感測器的取樣率為 5,000 Hz，即使在快速或瞬間的持續事件中也能執行準確的峰值測量結果。
EasyMESUR®軟體 以高達 100 Hz 的速率收集負載和距離數據，每次運行最多可提供 100,000個 數據點。
|
|
標準報告 ■ 每次測試保存單一結果值，例如將最大負載值儲存到內部硬碟或 USB 儲存裝置。 報表範例 : PDF 格式 |
|
|
具有圖表和報告功能 ■ 查看並保存運作期間收集的所有數據點，包括讀值數量、負載、經過時間和距離（需要距離測量功能）。 輸出檔案 : CSV 格式 |
|
|

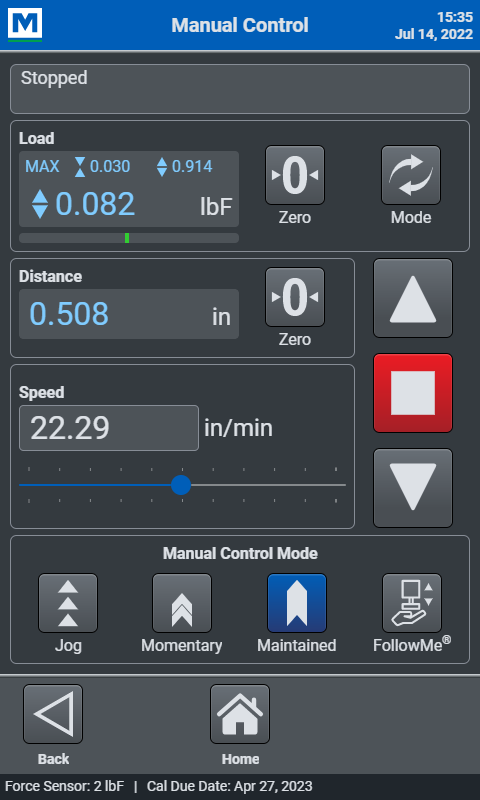

智能型手動控制 手動控制測試台可獲得快速的力和距離的測試結果，或在測試前手動定位聯桿器裝置。從多種驅動方法中進行選擇 : 包括瞬動（按住按鈕）、連動（釋放按鈕）、具有三個預設距離的微動模式以及基於力量大小的 FollowMe®/跟隨我 定位等模式。 |
|
|
用手 ( 推或拉 )力量傳感器以移動聯桿器裝置，施加更大的力可獲得更快的作動。 FollowMe®/跟隨我 功能響應迅速，可進行測試時啟始位置的快速和微調定位。 |
|
在測試台上或場外校準力量傳感器 以下列兩種方式之一校準力量傳感器： |
|
|
|
測試台 EasyMESUR®軟體 提供了一個集成的應用程式，一個直觀的步驟式嚮導。手動控制模式允許技術人員於測試台上進行拉伸力和壓縮力的精度校準。 |
|
|
場外 移除力量感測器，連接至 Mark-10 型號 Ｍ7i 或 M5i 顯示器（需要選配的 AC1083 適配器）可於場外/第三方實驗室進行精度校準。 |
|
|
權限級別的管控 通過密碼權限管控使用者存取：如校準力量傳感器和更改測試的設置。 |
以下任何的功能選項都可以在訂購時購買，或者可以在以後透過一個啟動碼來啟用任何原本未採購的功能，保留測試台韌體及測試軟體升級的彈性與自由度，充分滿足客戶使用需求或依階段性購置預算進行其他測試功能的擴充。測試台提供 160小時 的演示模式/Demo Mode，在此期間所有的功能可以暫時性的免費使用。同時，原廠基於永續經營及數位化之企業理念，可由線上更新 ( OTA ) 方式，持續為測試台的韌體及操控介面的軟體執行系統化的進化及更新。
C式表格
| 功能 | 部件型號 | 描述 | 此功能需搭配之共用選項 |
|---|---|---|---|
| 量測距離 / Distance Measurement |
EMF001-1 | 在顯示器中顯示測量距離/長度/位移量，依據使用需求可即時將讀值歸零。 |
- |
| 距離極限 / Distance Limits |
EMF002-1 | 測試台在可編程的上下行程距離極限之間停止或循環作動。 |
■ 量測距離 / EMF001-1 |
| 預載及預壓 / Preload |
EMF003-1 | 預載/Preload功能可在力量傳感器與測試樣品接觸的瞬間，將 負載值 和/或 位移量進行歸零，預載觸發點為用戶所定義的負載值。 預載階段的測試速度也可以獨立於測試速度的選項中另外進行設置。此功能適用於彈簧的拉伸及壓縮變形量、材料的彈性、伸長率及其他應用測試。 |
■ 量測距離 / EMF001-1 |
|
高速度延伸 / |
EMF004-1 | 將標準速度範圍提升至 1,100 mm/min ( 45 in/min ) |
- |
| 低速度延伸 / Low speed extension |
EMF005-1 | 將標準速度範圍降低至 0.5 mm/min ( 0.02 in/min )。 |
- |
|
循環次數及停留時間 / |
EMF006-1 | 編程可達 100,000 個迴圈，使用者可自行定義測試台位於上限和下限限位開關處的停留時間。 此功能可在限位開關、距離極限和負載極限的任意組合之間執行循環模式的測定。 |
在距離極限條件下執行循環模式的測定 : |
|
破(斷)裂點偵測 / Break detection |
EMF007-1 | 當力量值減少到一個指定峰值的百分比時，停止測試台的作動。 |
- |
| 負載保持 / Load holding |
EMF008-1 | 在使用者定義的負載極限處停止測試台的作動，並在指定的時間段內保持該負載值。 |
- |
| 跟隨我 / FollowMe® -以手施加傳感器力量之大小變更機台移動速度 |
EMF009-1 | 聯桿器裝置對於在力量傳感器的主軸 : 手動的推或拉之動作回饋移動方向的相對性回應。增加力道會產生較大的速度，可進行測試時啟始位置的快速和微調定位。 |
- |
| 繪圖及報表 / Graphing & Reporting |
EMF010-1 | 繪製負載與時間或距離的相對關係圖，查看統計數據並生成報告，包括圖形、結果、測試數據和其他信息。 |
繪製負載與距離的相對關係圖 : |
| 電腦控制 / PC Control |
EMF011-1 | 提供運動控制和數據收集的串行指令庫，通過您自己的應用程序控制測試台。啟動此項功能模式時，控制面板端的測試功能僅適用於基本測試模式中的手動控制。 |
用於測試台 → PC間通訊 : ■ AC1107 / 介面電纜 |
| 量測摩擦係數 / COF Measurement |
EMF012-1 | 透過使用者定義的砝碼重量，測量物體相對運動時所產生的負載並計算靜態和動態摩擦係數。 | ■ G1086 摩擦係數用測試裝置 ( 選配 ) |
| 彈簧彈性係數量測 / Spring Rate Measurement |
EMF013-1 | 經由使用者定義的啟動和停止測試參數，測量彈簧彈性係數的收集觸發器。 | ■ 量測距離 / EMF001-1 ■ 距離極限 / EMF002-1 ■ 預載及預壓 / EMF003-1 |
