IMADA 🇯🇵

IMADA WG系列-WG-250N/WG-1000N/WG-5000N金屬線材類夾具

金屬線材類夾具
▄ WG-250N、WG-1000N、WG-5000N
▄ 金屬線、繩索和紗線的拉伸強度測試。
▄ 測試範圍 : 25 ~ 500 Kgf / 250 ~ 5,000 N / 56 ~ 1,124 lbf
▄ 測試規範 : JIS L 1013、JIS L 1095、JIS L 2511
針對金屬線、繩索和紗線拉力強度測試應用而設計，透過纏繞滾輪及垂直於中心凹槽孔位而減少線材的磨損進行拉伸強度測試。
測試容量 : 25 ~ 500 Kgf / 250 ~ 5,000 N / 56 ~ 1,124 lbf

加入詢問車

圖庫

規格

圖庫

左圖右文表格

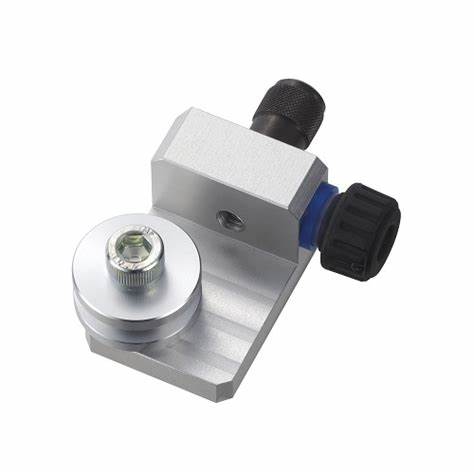

	1. WG-250N/金屬線材類夾具 : 適用於纖維、合成纖維、導線的拉力強度測試應用。

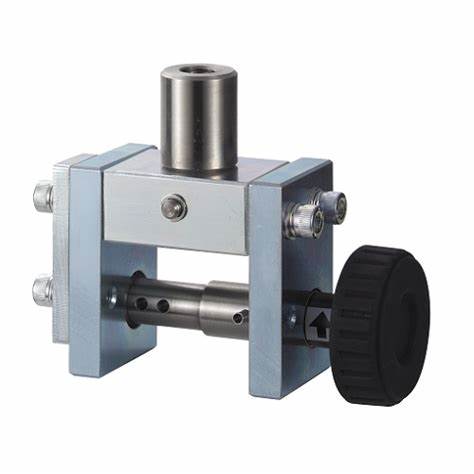

	2. WG-1000N/金屬線材類夾具 : 透過纏繞滾輪及垂直於中心凹槽孔位而減少線材的磨損進行拉伸強度測試。

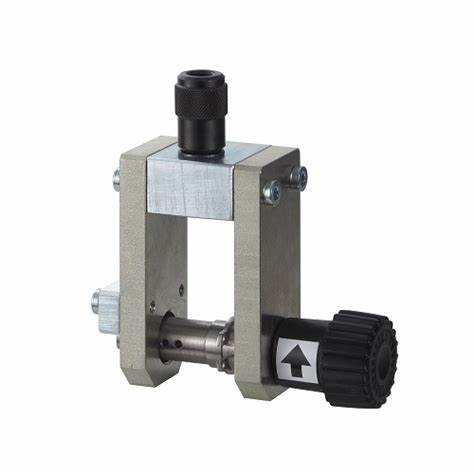

	3. WG-5000N/金屬線材類夾具 : 適用於纖維、合成纖維、金屬單絲、多股金屬線（電纜)、繩索的拉伸強度測試。

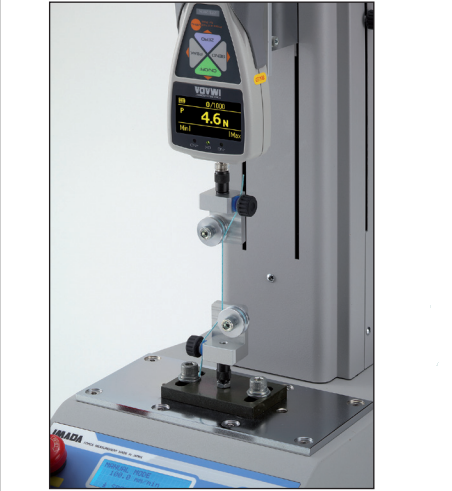

	4. WG-250N/金屬線材類夾具，搭配MX2系列測試台及測力計被配置於纖維拉伸強度的測試應用。

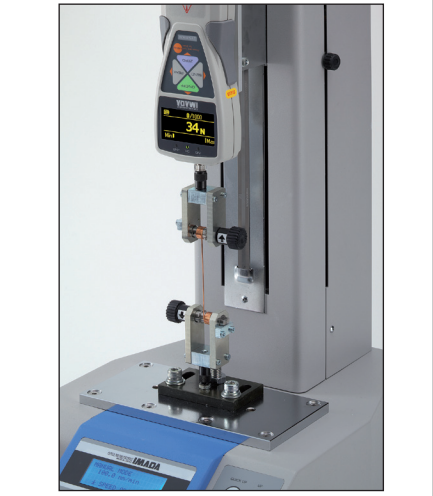

	5. WG-1000N/金屬線材類夾具，搭配EMX系列測試台及推拉力計被配置於銅線的抗拉強度測試應用。

規格

C式表格

型號	WG-250N	WG-1000N	WG-5000N
測試容量	25 Kgf / 250 N / 56 lbf	100 Kgf / 1,000 N / 224 lbf	500 Kgf / 5,000 N / 1,124 lbf
適用材質	纖維、合成纖維、導線	纖維、合成纖維、金屬單線、多股金屬線（電纜）、繩索	纖維、合成纖維、金屬單線、多股金屬線（電纜）、繩索
夾緊模式	透過手纏繞捲軸	通過旋轉捲軸纏繞樣品
捲軸直徑	Ø 17 mm	Ø 9 mm	Ø 12 mm
樣品適用直徑	Ø 1 mm	Ø 1.2 mm	Ø 3 mm
所需樣品長度	310 mm 以上	260 mm 以上	320 mm 以上
重量	約 60 g	約 180 g	約 610 g
