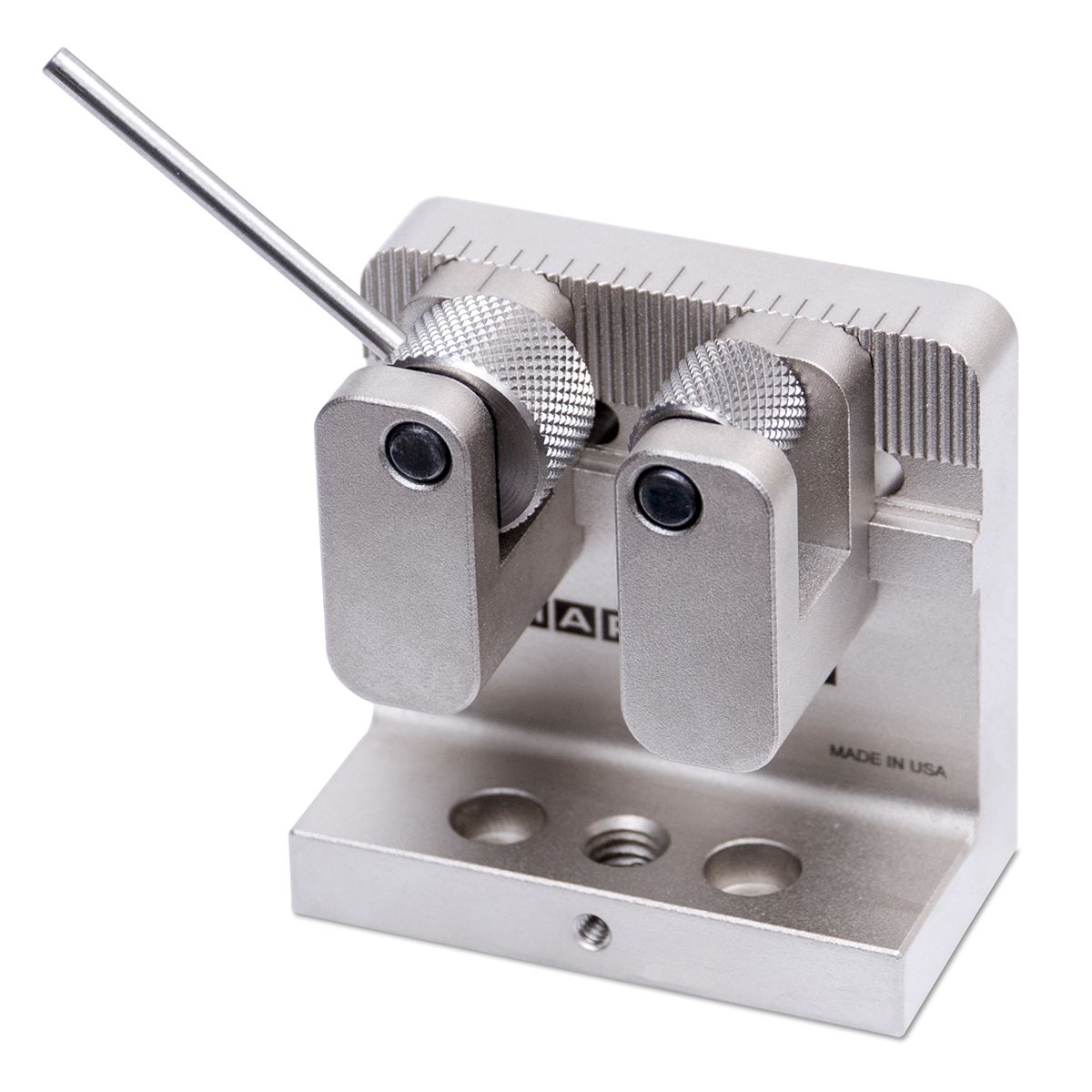

1. G1085/可調整型雙滾輪式夾具的前視圖 : 鋸齒狀滾輪可有效地抓握住寬廣範圍之形狀和尺寸的樣品。 |
 |

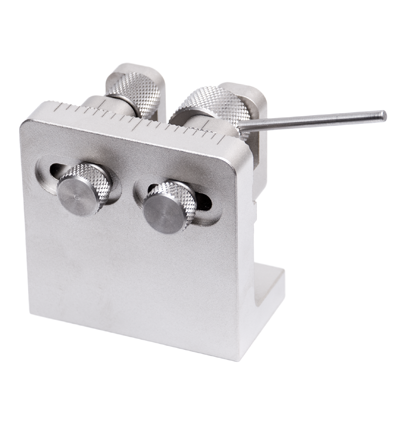

2. G1085/可調整型雙滾輪式夾具 : 鬆開機體後方的拇指型螺絲，往任一方向滑動，然後擰緊重新定位滾輪。殼體前半部的聯鎖齒型結構能確保滾輪定位在測試位置，並提供游標刻度便於確認其寬度。 |
 |

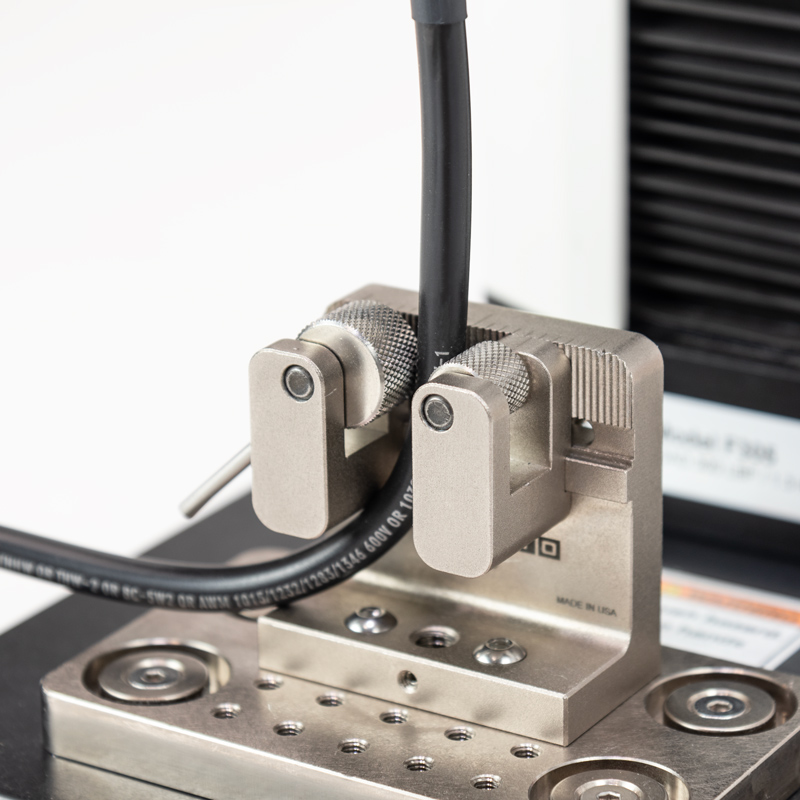

3. G1085/可調整型雙滾輪式夾具可固定管材、電纜和異形樣品的末端處以進行拉力測試，高效率的凸輪和便利的側邊溝槽設計，咬合及鬆開樣品時可快速和簡便崁入。 |
 |

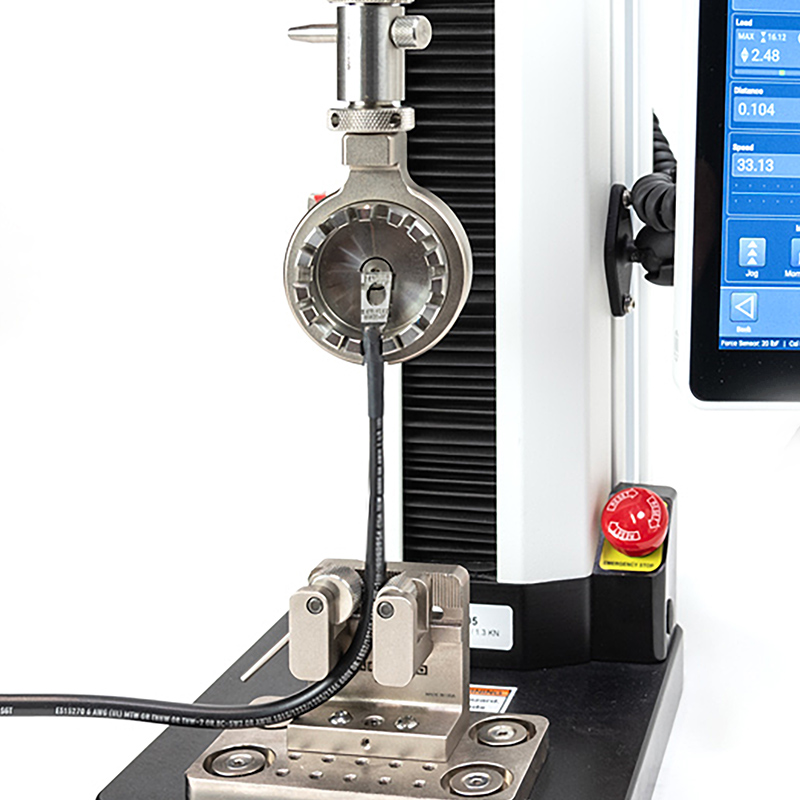

4. G1076/轉塔式線材壓接端子類拉力強度用夾具，搭配測試台及 G1085/可調式雙滾輪式夾具，夾持寬度可達 25.4 mm / 1 in，被配置用於導線端子拉力強度測試應用之使用範例。 |
 |

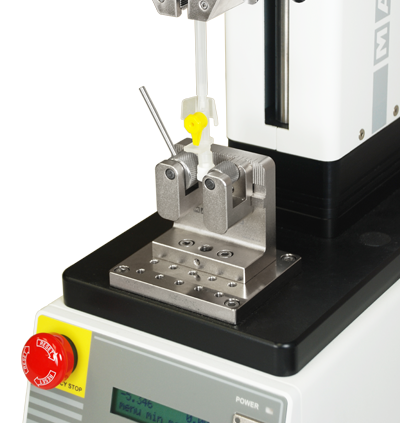

5. G1085/可調整型雙滾輪式夾具可固定管材、電纜和異形樣品的末端處以進行拉力測試，高效率的凸輪和便利的側邊溝槽設計，咬合及鬆開樣品時可快速和簡便崁入。 |
|
|
|
 |

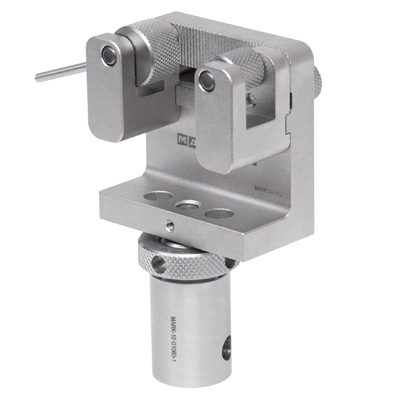

6. G1085/可調整型雙滾輪式夾具，搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。 |
■ 自緊式聯鎖齒型結構可有效地固定管材、電纜和異形樣品。
■ 可調整的滾輪間距適用於寬廣範圍之形狀和尺寸的樣品。
■ 測試容量 : 250 Kgf / 2,500 N / 500 lbf
■ 重量 : 0.23 Kg
左圖右文表格
 |
眼尾連接裝置 裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。 |

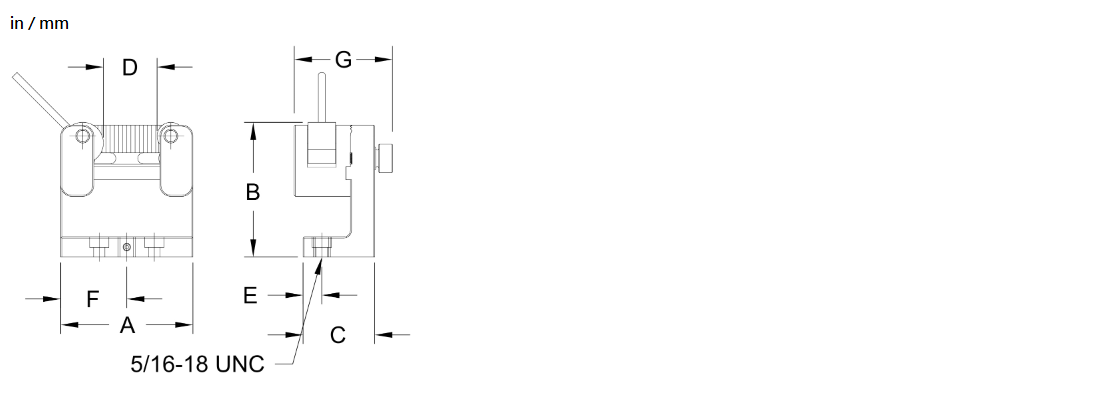

in ( mm )
B式表格
| A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|
| 2.40 ( 61.0 ) |
2.45 ( 62.2 ) |
1.30 ( 33.0 ) |
0 - 1.00 ( 0 - 25.4 ) |
0.34 ( 8.6 ) |
1.20 ( 30.5 ) |
1.78 ( 45.3 ) |
訂購資訊
| 型號 | 描述 |
|---|---|
| G1085 | 雙滾輪式夾具-可調整型。夾持寬度 : 0 ~ 25.4 mm / 0 ~ 1.00 in。 |
