G1071 瓦楞紙板抗彎強度測試治具

■ G1071
■ 瓦楞紙板摺疊成九十度時變化量的強度測試。
■ 符合 TAPPI T829 測試規範。
■ 測試容量 : 25 Kgf / 250 N / 50 lbf
■ 彎曲九十度的上、下模具。

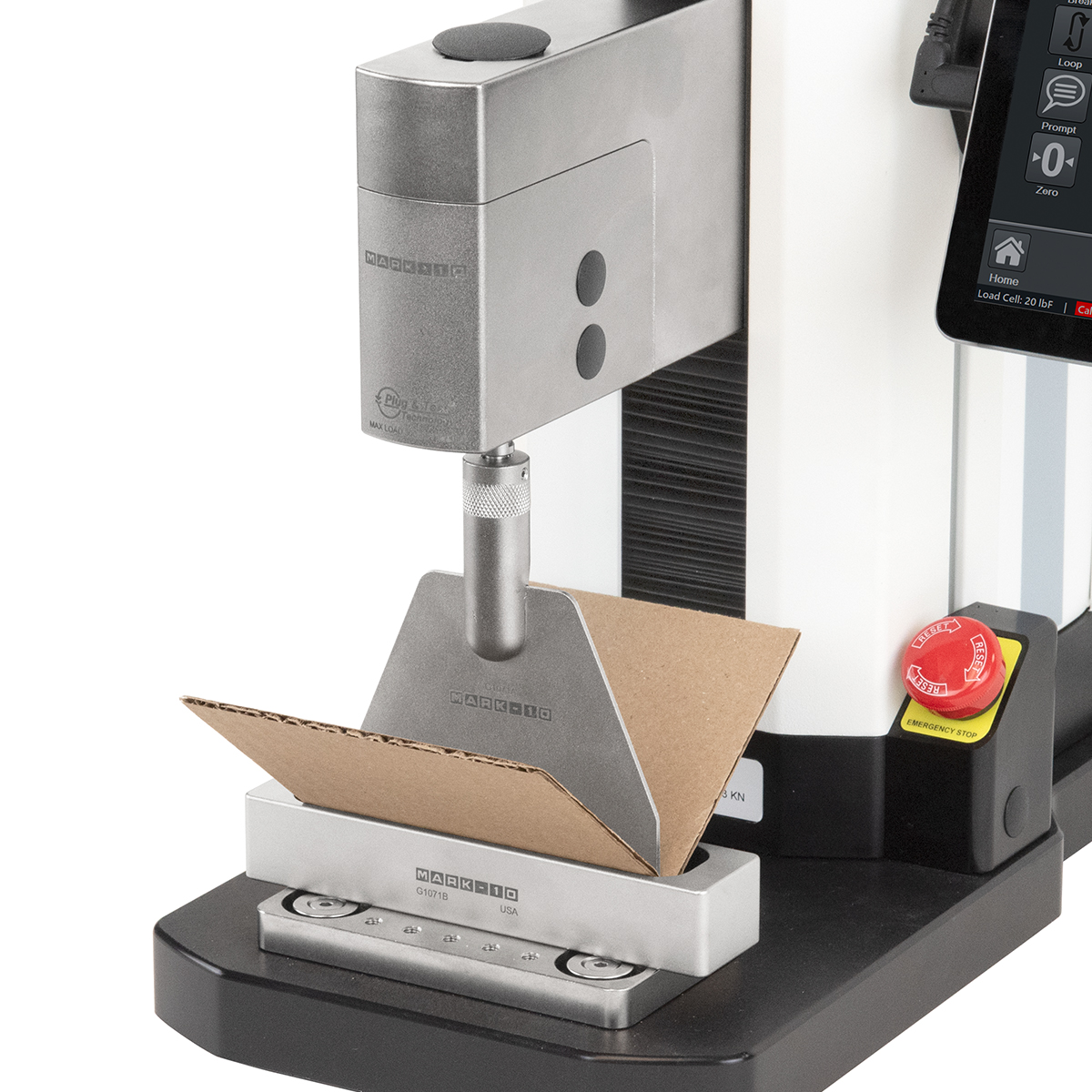

用於瓦楞紙板材質、纖維板材料和塑料使摺彎成90°時所需的彎曲強度測試，符合 TAPPI ( 美國紙漿與造紙技術協會測試標準 ) T829 之測試規範 : 針對瓦楞纸板箱的有效裝配和密封方面進行質量的評估。

上部和下部夾具可以輕鬆拆卸，使用此夾具可搭配測試台和測力計，以創建完整的折彎測試系統。

備註：這些夾具設計用於與 Mark-10 測力計和測試台。顯示在測力計上的結果值將是力量值。T829測試規範中要求的抽象得分比率將不會自動進行計算。

加入詢問車

應用範例

特色

規格

外觀尺寸

應用範例

左圖右文表格

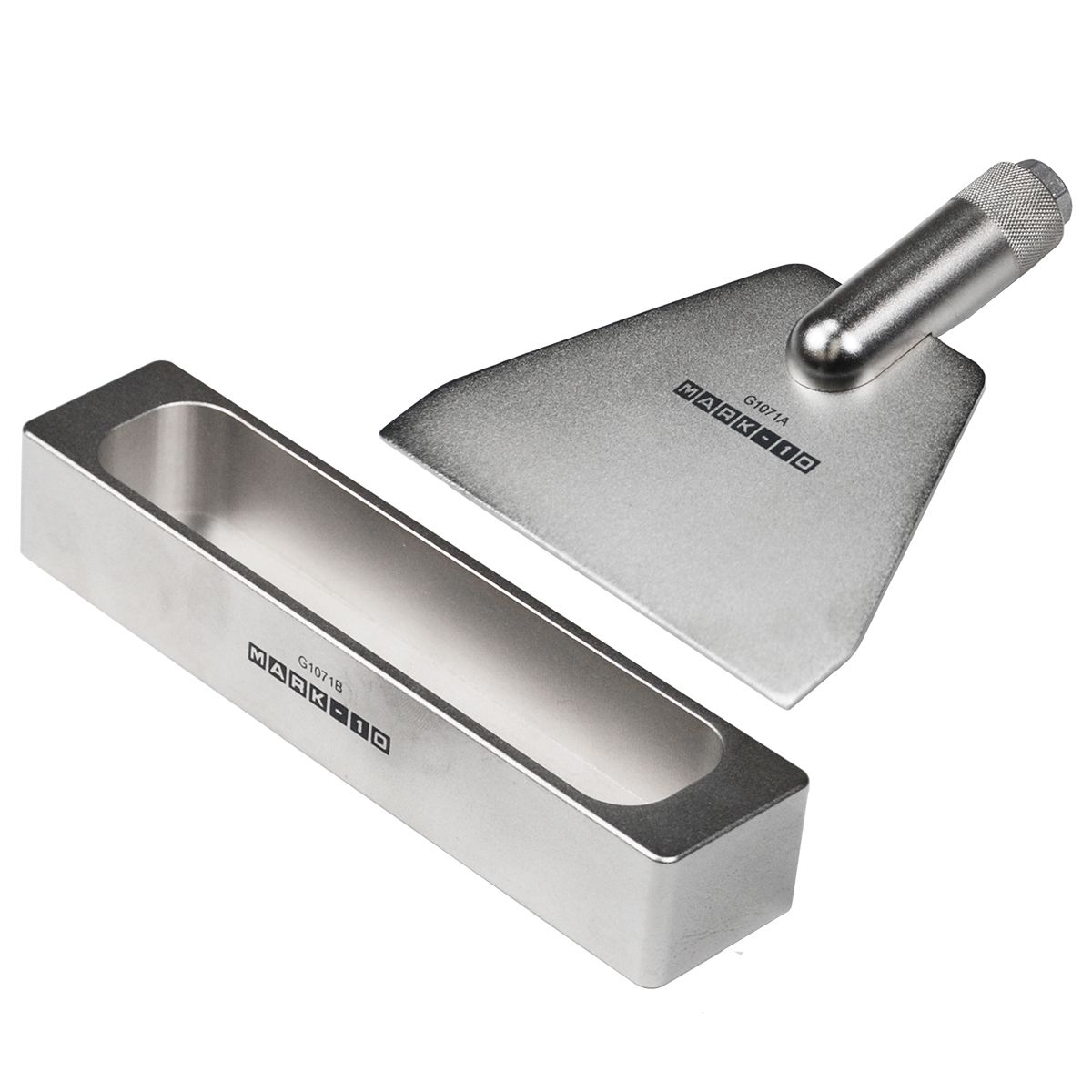

	1. G1071/紙板抗彎強度治具組由上下沖模所組成，尺寸符合 TAPPI T829 測試規範。

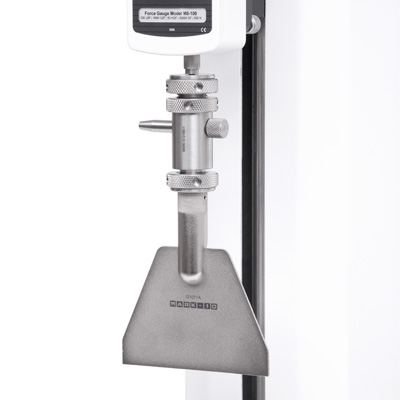

	2. 眼尾連接器相容於某些 Mark-10 之產品和其他廠牌的測試台、力量感測器及測力計。

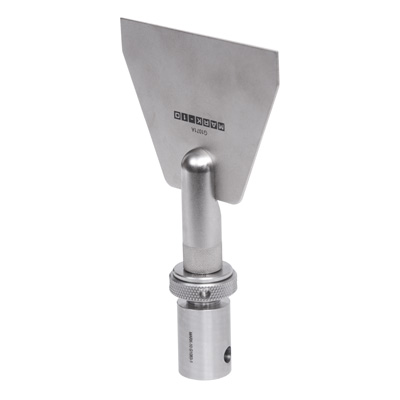

	3. G1071 瓦楞紙板抗彎強度測試治具搭配可快速更換的眼尾連接裝置，提供快速安裝和拆卸夾具，並防止旋轉。

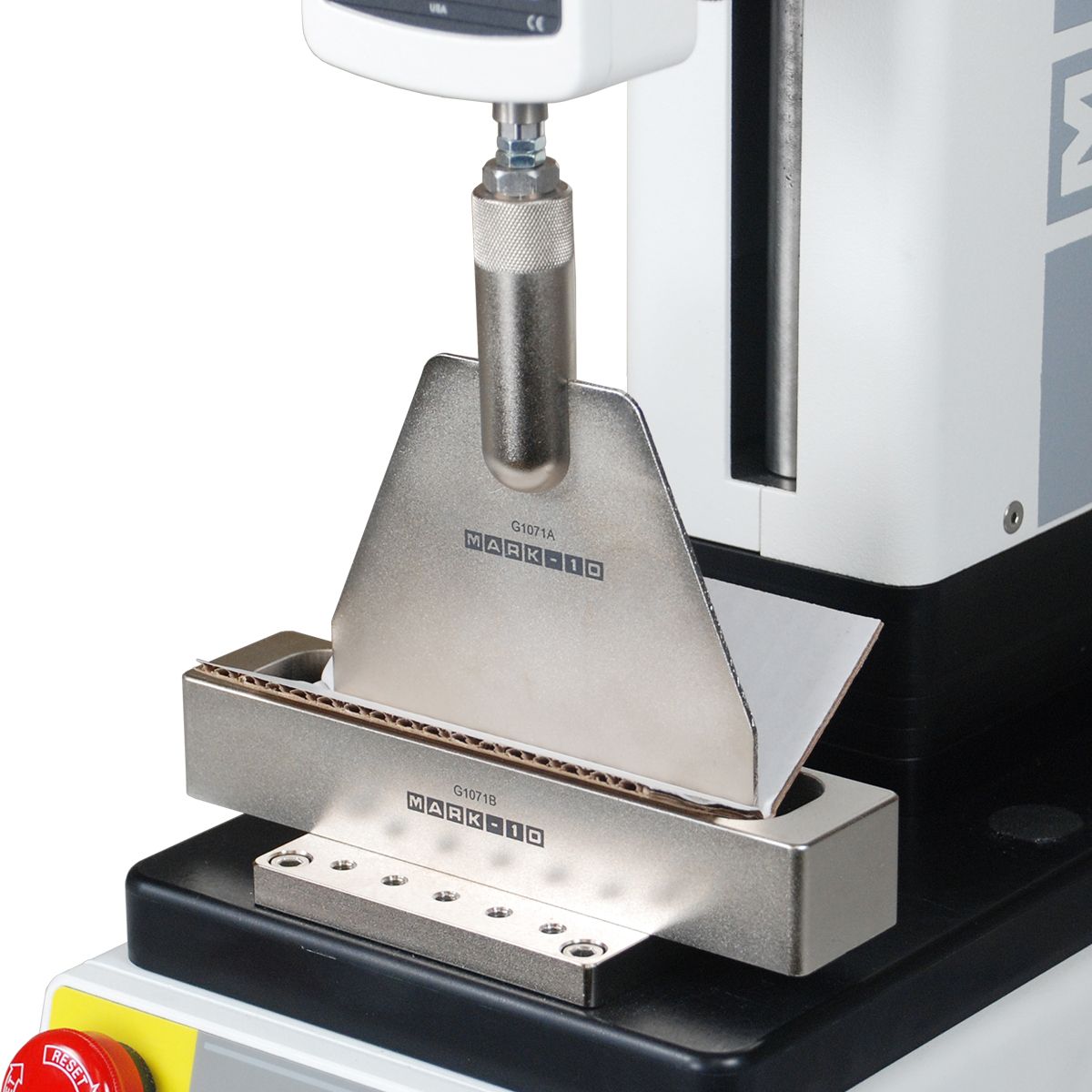

	4. G1071/紙板抗彎強度治具組結合數字型測力計搭配測試台之使用範例。

特色

■ 上下沖模組使瓦楞紙板和塑料板產生 90° 彎曲。
■ 符合 TAPPI T829 規範。
■ 上下沖模組容易拆卸。
■ 可直接安裝到以下測試台 ( 建議搭配電動測試台以滿足 TAPPI T829 的測試速度要求 ) :
F105 -EM、F305 -EM、F505-EM、F755-EM 和 F1505-EM 等機型。
ES30、TSC1000、TSF 等機型。
手動測試台 : ES10 / ES20（需選配 AC1060 / 金屬安裝底板 : 矩陣式孔位）。

規格

■ 測試容量 : 25 Kgf / 250 N / 50 lbf

■ 重量 :

上沖模 : 0.1 Kg

下沖模 : 0.1 Kg

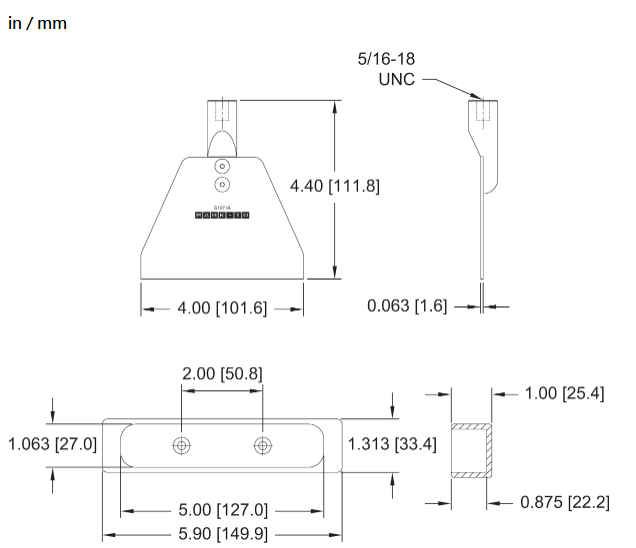

外觀尺寸

訂購資訊

訂購資訊

型號	描述
G1071	瓦楞紙板抗彎強度測試治具 : 測試容量 25 Kgf / 250 N / 50 lbf
