MARK-10 🇺🇸

ES30 手動式拉力/壓力測試台

■ 測試容量 : 100 kgf / 1,000 N / 200 lbf
■ 測試行程 : 330 mm / 13 in
■ 壓縮力 / 拉伸力測試

ES30 為一種多功能測試台，是許多壓縮和拉伸測試應用時的理想選擇，可相容各種樣品的形狀和尺寸外，同時由於模組化的設計允許配置在許多工作場所，測試容量可達 100 Kgf / 1,000 N / 200 lbf。

便利的側置手輪操作、搭配 Mark-10 測力計和固定裝置用配件，提供使用者輕鬆、準確地測試結果。

加入詢問車

應用範例

特色

規格

標準配備

選購配備

外觀尺寸

應用範例

左圖右文表格

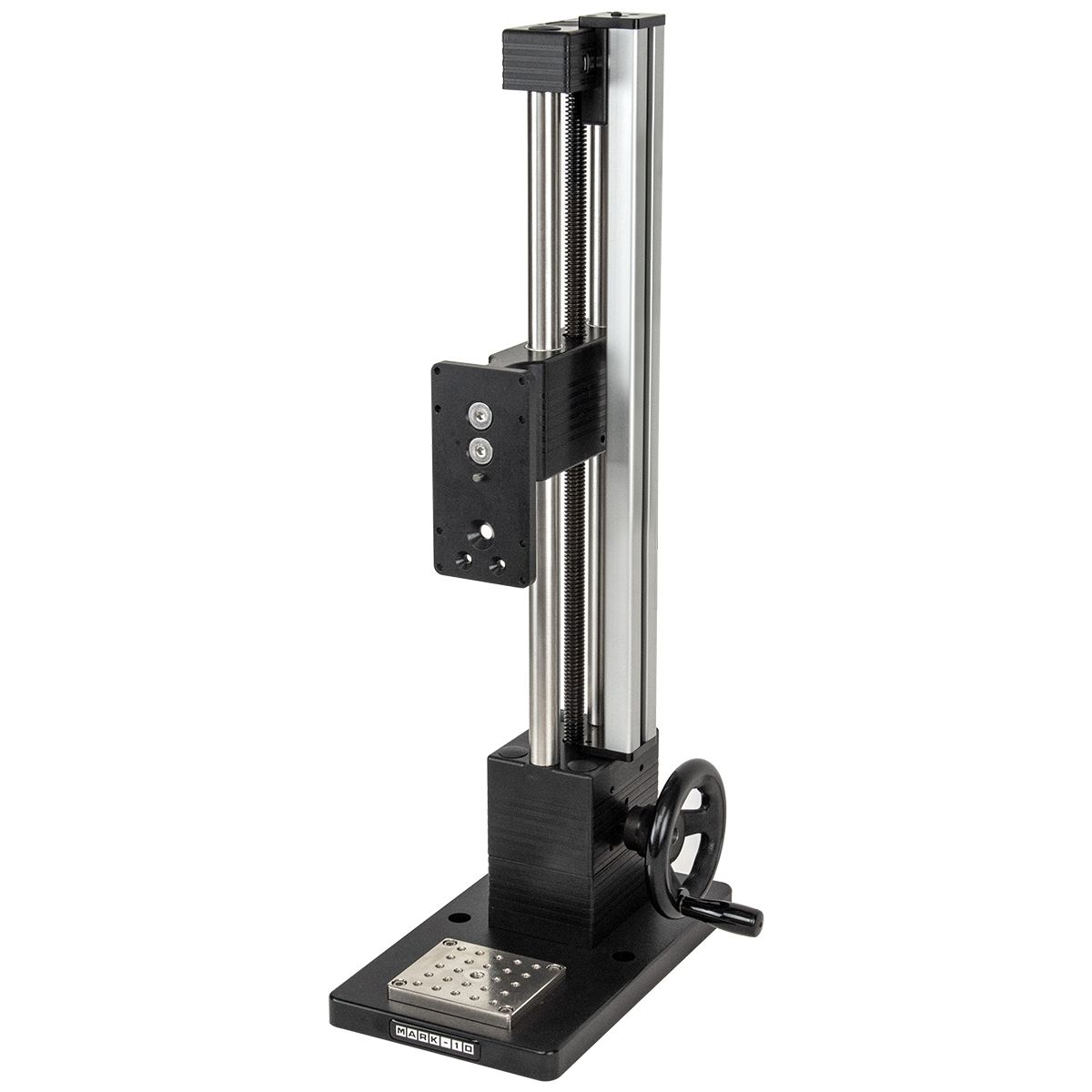

	1. ES30/手動測試台具有符合人體工程學的側置手輪和 100 Kgf / 1 KN / 200 lbf 的測試容量。

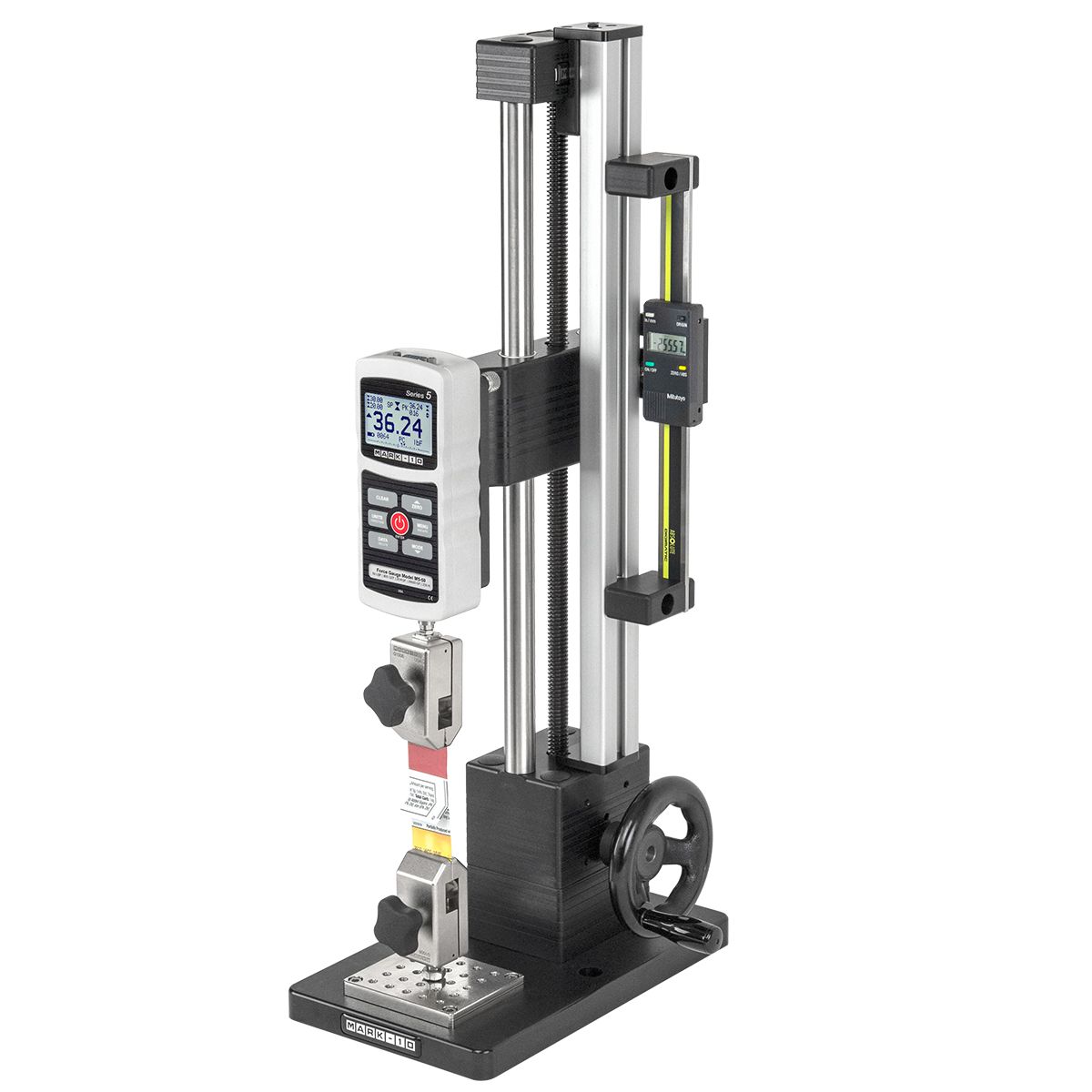

	2. ES30/手動測試台搭配 5系列測力計及 G1008~薄膜/紙張用夾具，被配置用於膠帶、貼紙類的剝離強度測試之使用範例。

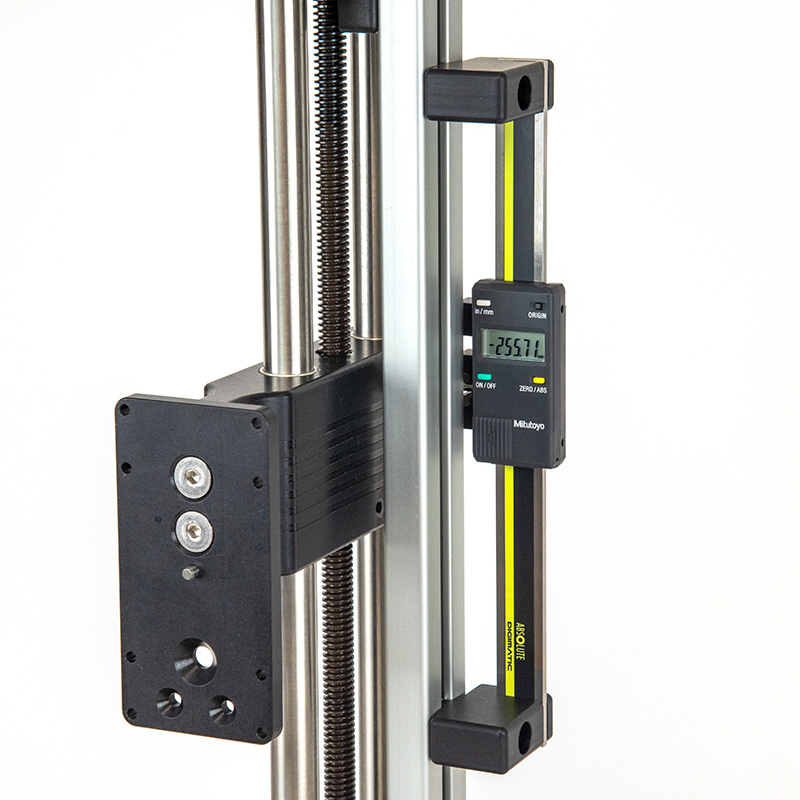

	3. ES30/手動測試台可加裝行程顯示器 ( 選配 ) : 用於拉伸試驗和彈簧拉伸/壓縮變形量等測試應用。

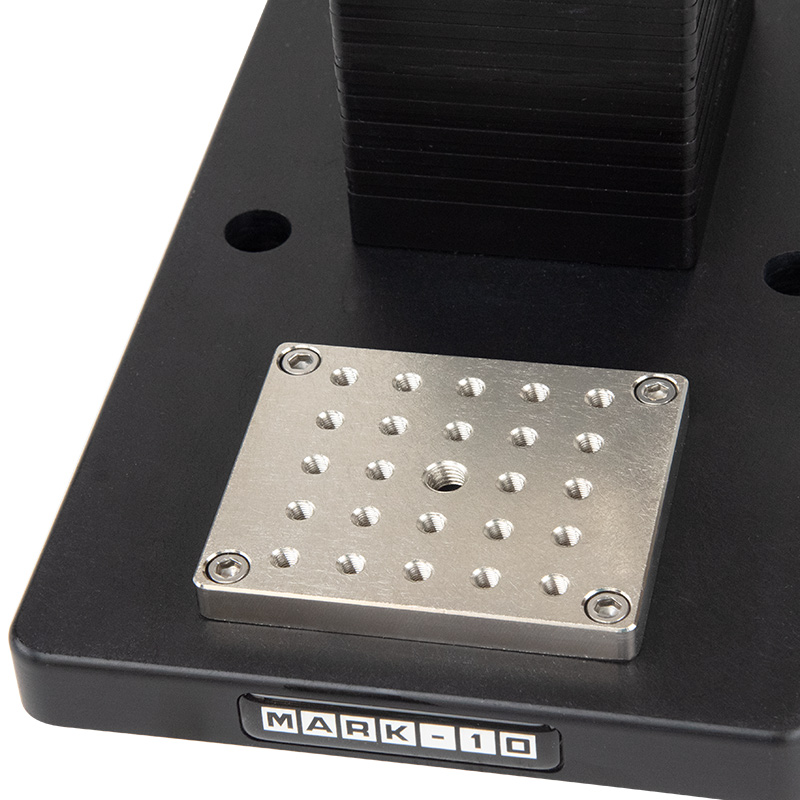

	4. ES30/手動測試台的安裝板附有固定夾具及附件用的矩陣式孔位。

特色

■ 相容於 Mark-10 的測力計、附件和夾具。
■ 底座採用安裝孔位模組化設計：可拆卸，同時提供了機柱延伸架，支架可支援較大測試空間的應用。
■ 金屬安裝底板，上附25個 10-32 UNF 螺絲孔位，用於夾具安裝。

規格

A 式表格

型號	ES30
測試容量	100 Kgf / 1,000 N / 200 lbf
最大測試行程	330 mm / 13 in
操作模式	側置手輪轉動
行程速率	1.27 mm / ㄧ圈

標準配備

左圖右文表格

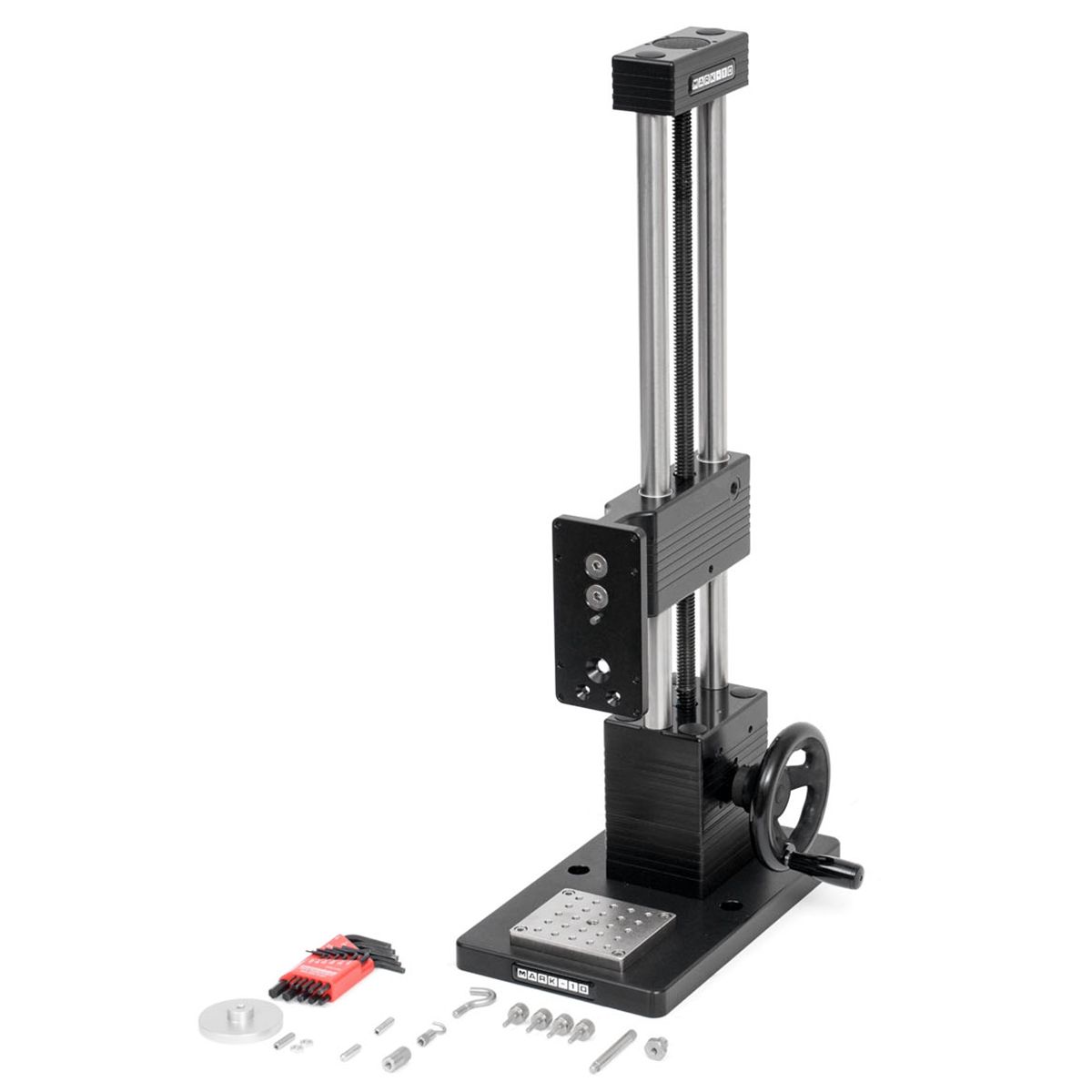

ES30測試台如圖所示運送，並包括以下配件 ~

(1) G1009： Ø 2＂／圓板型測頭
(1) G1024：延長桿/ 50 mm
(1) G1028：鈎型測頭/小型
(1) G1030：螺牙轉接器　5/16-18M → 10-32F
(1) G1038：鈎型測頭/中型
(1) G1039：#10-32F/F 聯結器
(4) 測力計安裝螺絲
(1) 內六角扳手組
(1) 手輪

選購配備

左圖右文表格

	1. 使用範圍廣泛的測力計系列和夾具。

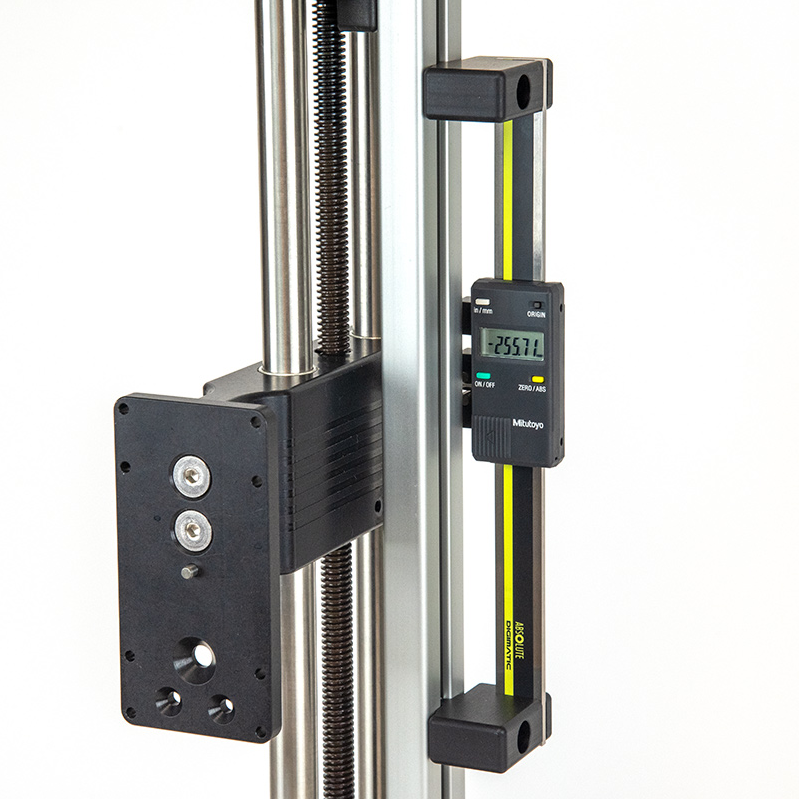

	2. 數位式行程顯示器﹡ 行程 : 150 mm / 6 in，解析度 : 0.01 mm / 0.0005 in，SPC輸出可用於自動採集數據。要將行程數據輸出到PC，需要以下配備：MU100 / 通訊轉接器和 AC1105 / 通信電纜。備註： 1. 連續數據的輸出速率限制在 2 Hz。 2. 要將力量值和行程數據輸出到PC，需要兩個USB埠，一個用於測力計，另一個連接 MU100 / 通訊轉接器.
	3. 眼尾連接裝置裝置到測試台連接力量傳感器和測力計，可快速安裝和拆卸夾具，並防止旋轉。
	4. 機柱延伸架增加測試樣品的高度使用空間，對於較長的樣品，可以堆疊多個加以擴展。有三種高度可供選購 : 150 mm / 6 in、300 mm / 12 in 及 600 mm / 24 in。備註：機柱延伸架無法增加測試行程。

* 由於力量感測器偏移和系統偏移同時存在且不能自動補償，因此本設備適用於需要至少 5 mm / 0.2 in 以上距離的測試應用。

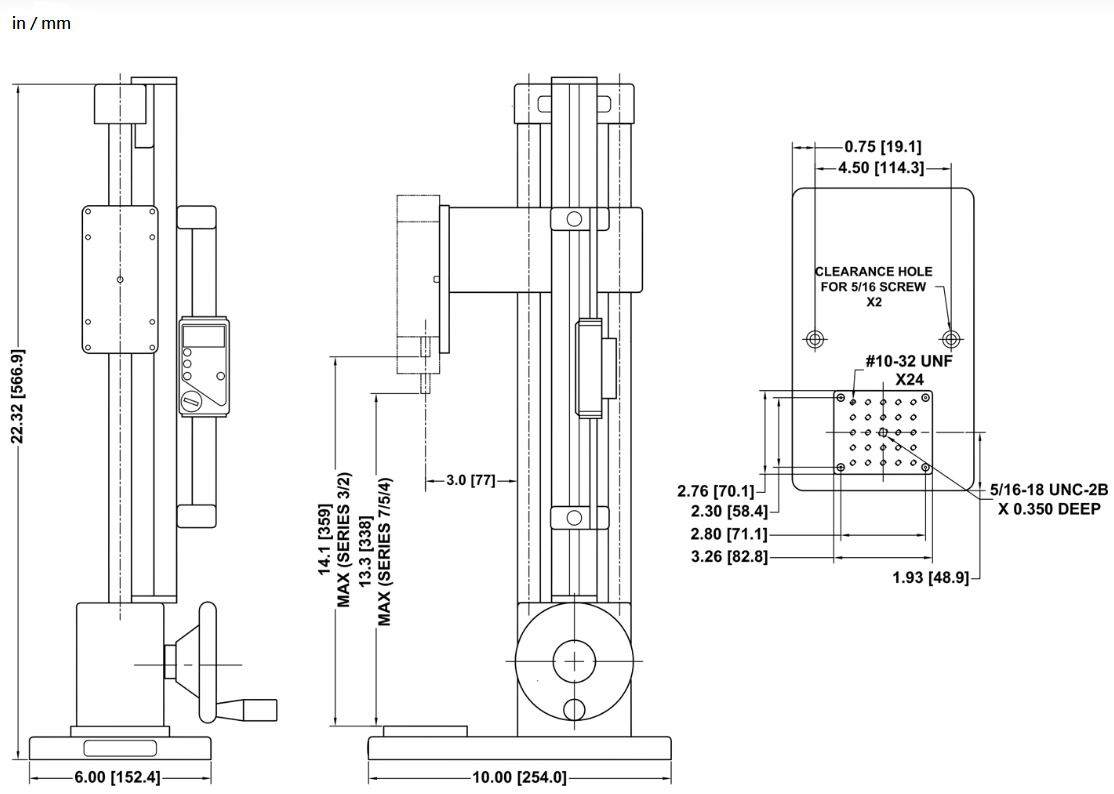

外觀尺寸

訂購資訊

訂購資訊

型號	描述
ES30	手動測試台 : 手輪式操作，測試容量 100 Kgf / 1,000 N / 200 lbf 。
ESM001	數位式行程顯示器 : 150 mm / 0.01 mm，6 in / 0.0005 in。
ESM004	數位式行程顯示器 : 300 mm / 0.01 mm，12 in / 0.0005 in。
ESM003-1	機柱延伸架 : 150 mm / 6 in。
ESM003-2	機柱延伸架 : 300 mm / 12 in。
ESM003-3	機柱延伸架 : 600 mm / 24 in。
