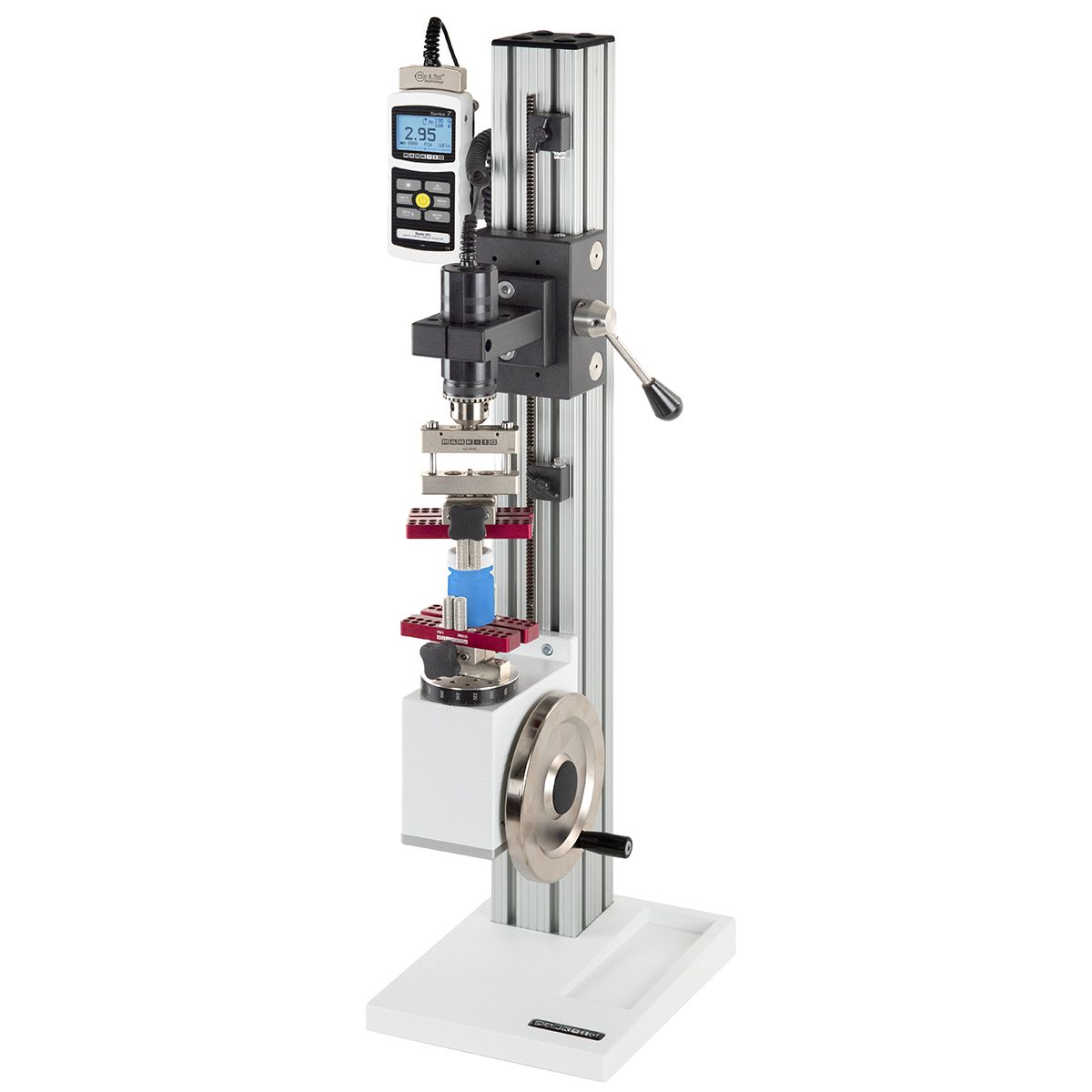

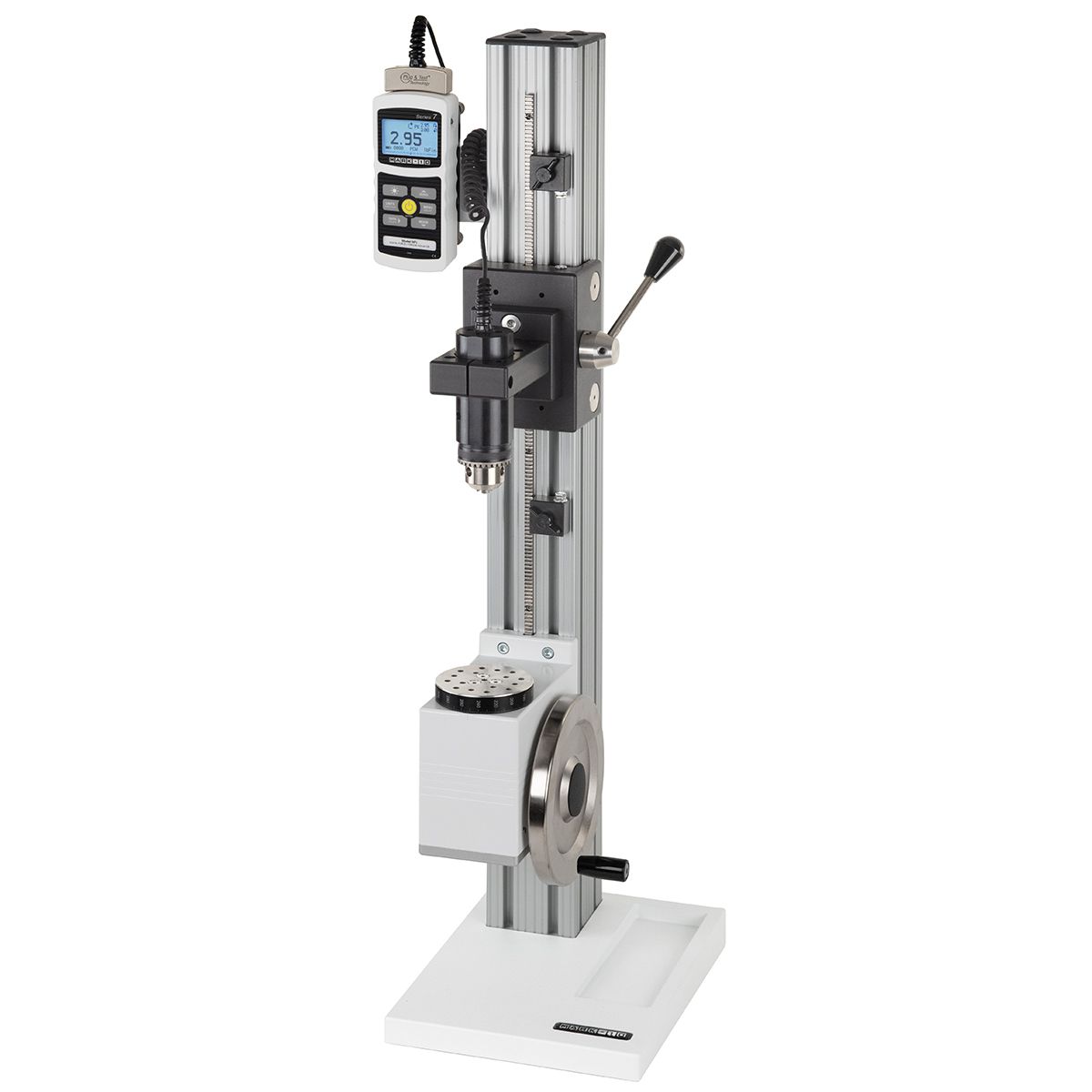

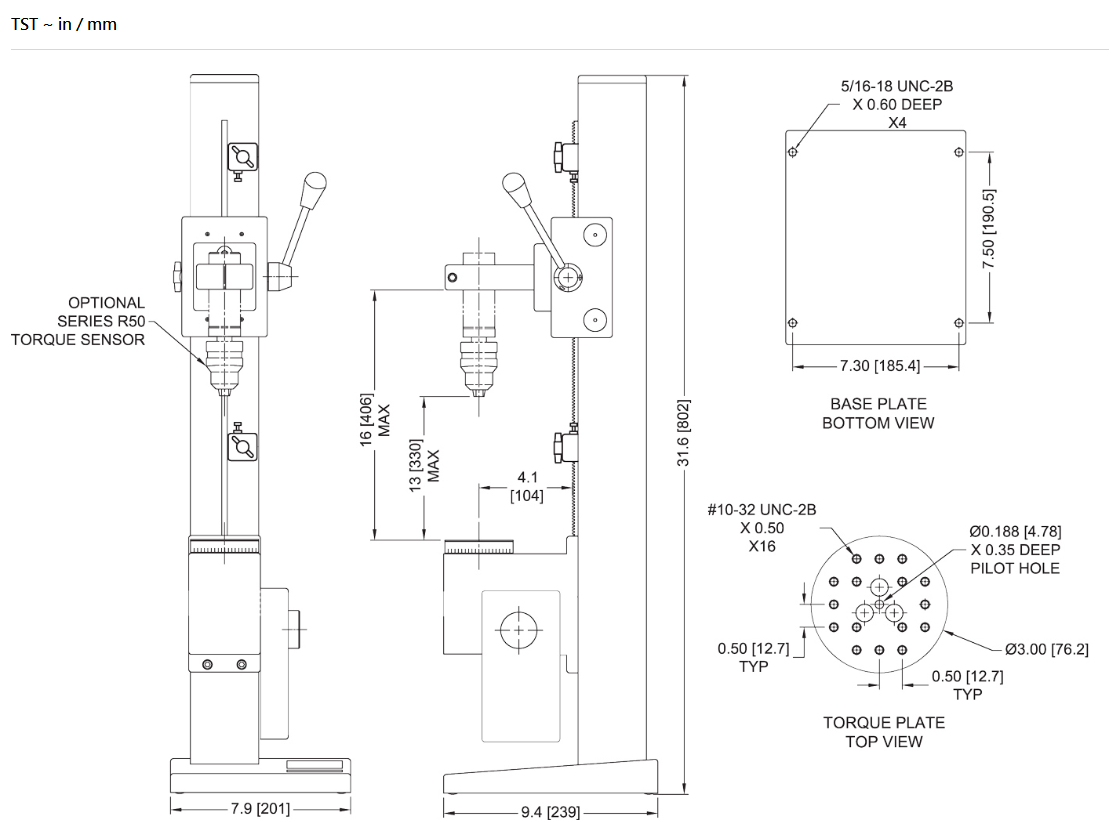

1. TST 立式手動扭力試驗機，配置 5i力量/扭矩顯示器、R50系列扭矩傳感器 和 夾具，應用於瓶蓋拴緊/鬆脫扭力之測試範例。 |
 |

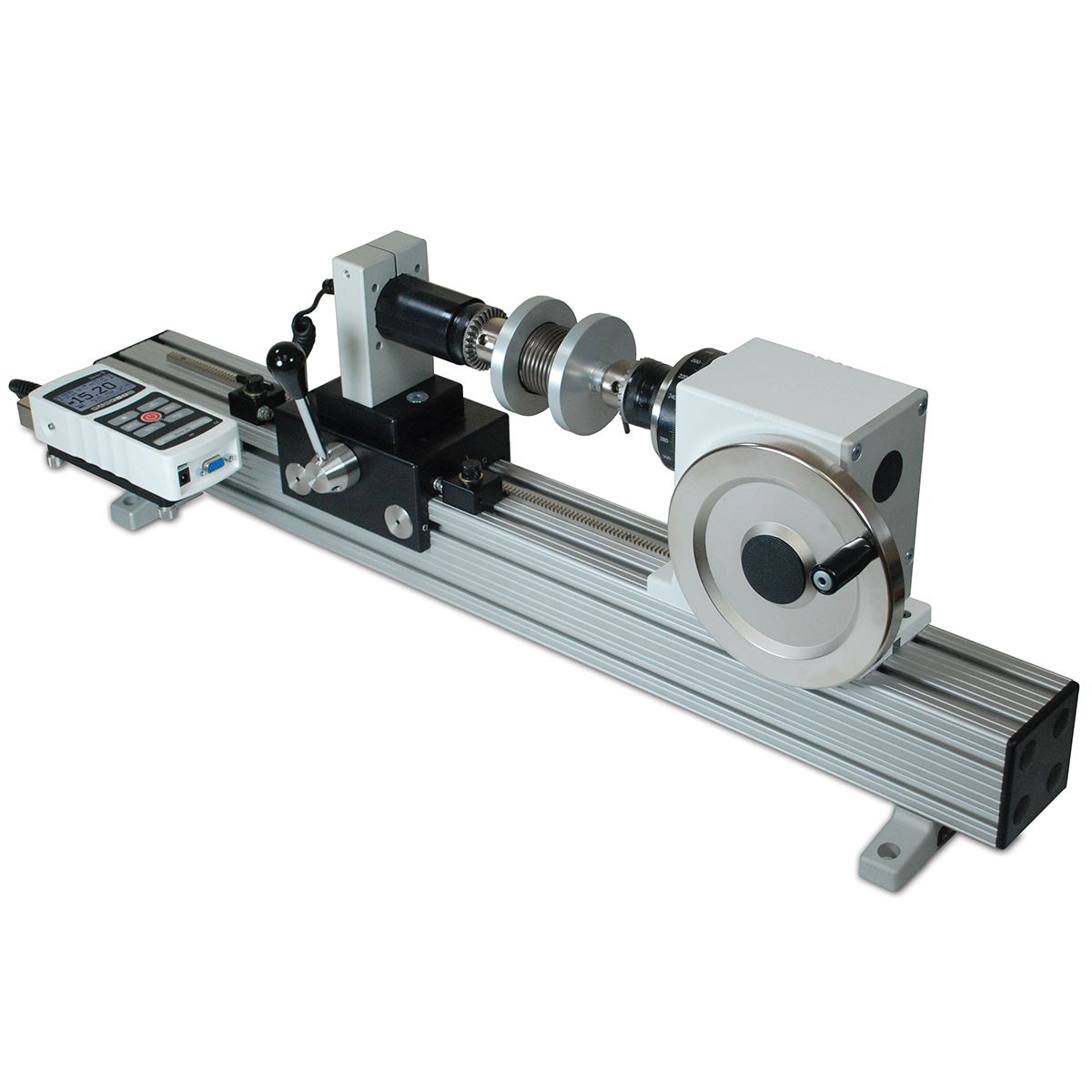

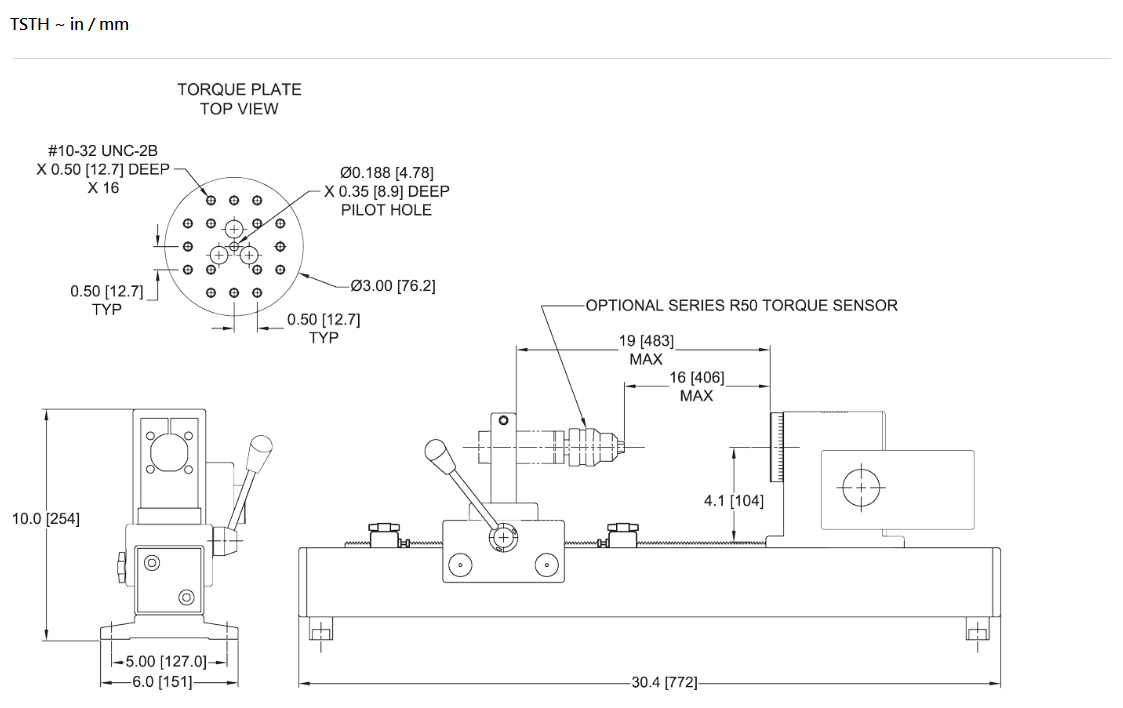

2. TSTH 臥式手動扭力測試機，配置 5i力量/扭矩顯示器、R50系列扭矩傳感器 和 夾具，應用於扭簧的扭力強度測試範例。
|
 |

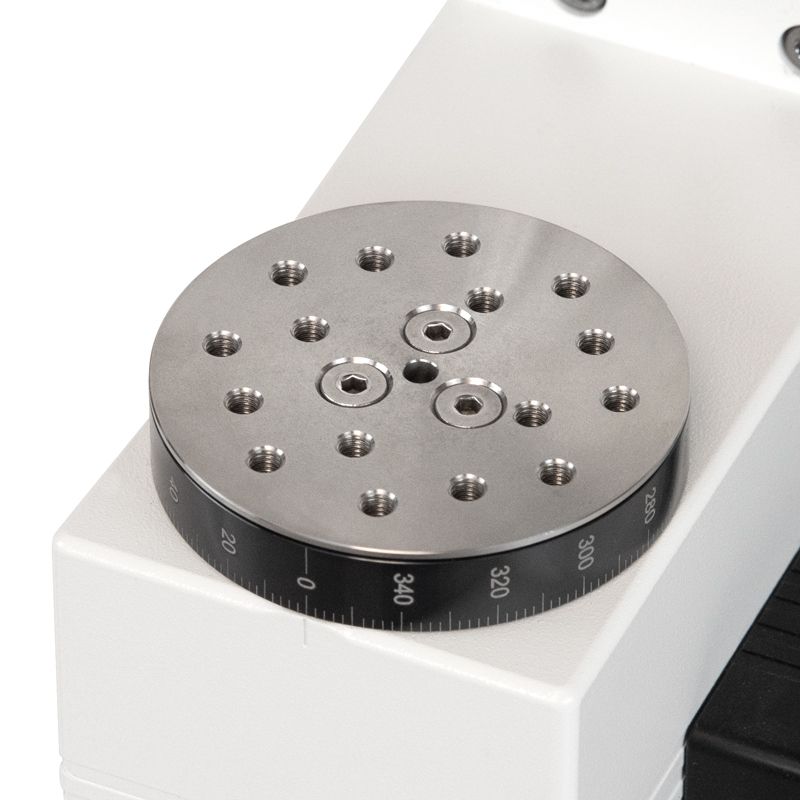

3. TST系列手動扭力試驗機的安裝底板，附有固定夾具及附件用的矩陣式孔位。 |
 |
4. TST系列手動扭力試驗機可配置數字角度顯示器 ( 選配 ) : 應用於扭簧測試、醫療器材測試和其他等應用。 |
 |
5. TST系列手動扭力試驗機可選配 軸向補償器：允許受測樣品在扭矩測試期間垂直作動。 |
■ 平順的手輪操作。
■ 安裝底板附有用於配件和夾具安裝的矩陣式螺紋孔位。
■ 拉桿式滑塊可快速地接合和鬆脫樣品。
■ 角度刻度盤之解析度 : 2° ( 數字角度顯示器之解析度 : 0.1°/ 選配 )。
C式表格
| 型號 | TST / 立式 | TSTH / 臥式 |
|---|---|---|
| 測試容量 | 115 Kgf.cm / 11.5 N.m / 100 lbf.in | |
| 最大角度行程 | 無限制 | |
| 測試台深度 | 104 mm / 4.1 in | |
| 角速度 | 12° / 每轉 | |
| 定位塊行程 | 394 mm / 15.5 in | |
| 滑動塊速率 | 26.6 mm / 1.047 in ( 拉桿旋轉一圈 ) | |
左圖右文表格
 |

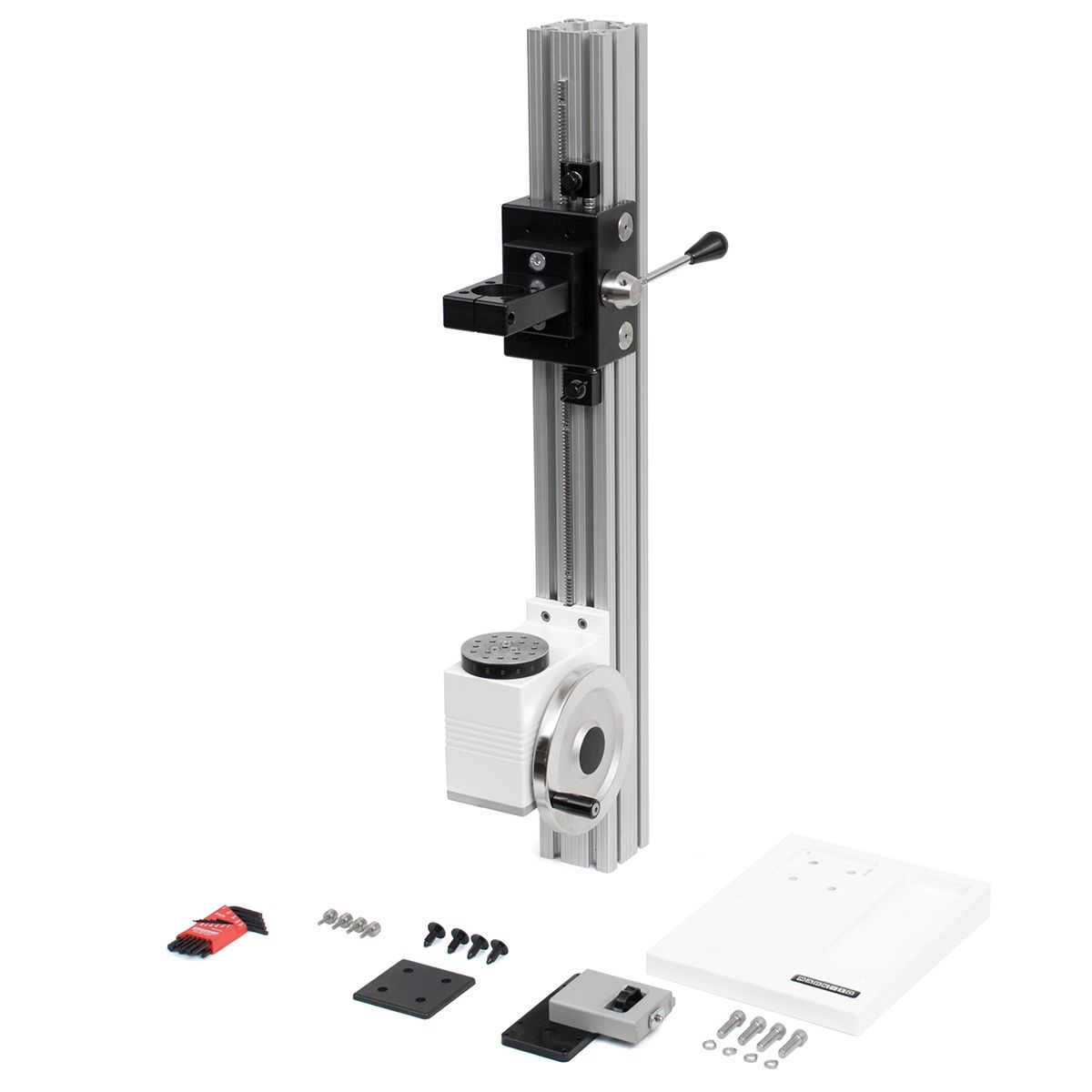

TST 及 TSTH 測試台如圖所示運送，並包括以下配件 ~ (4) 顯示器安裝螺絲 |
 |

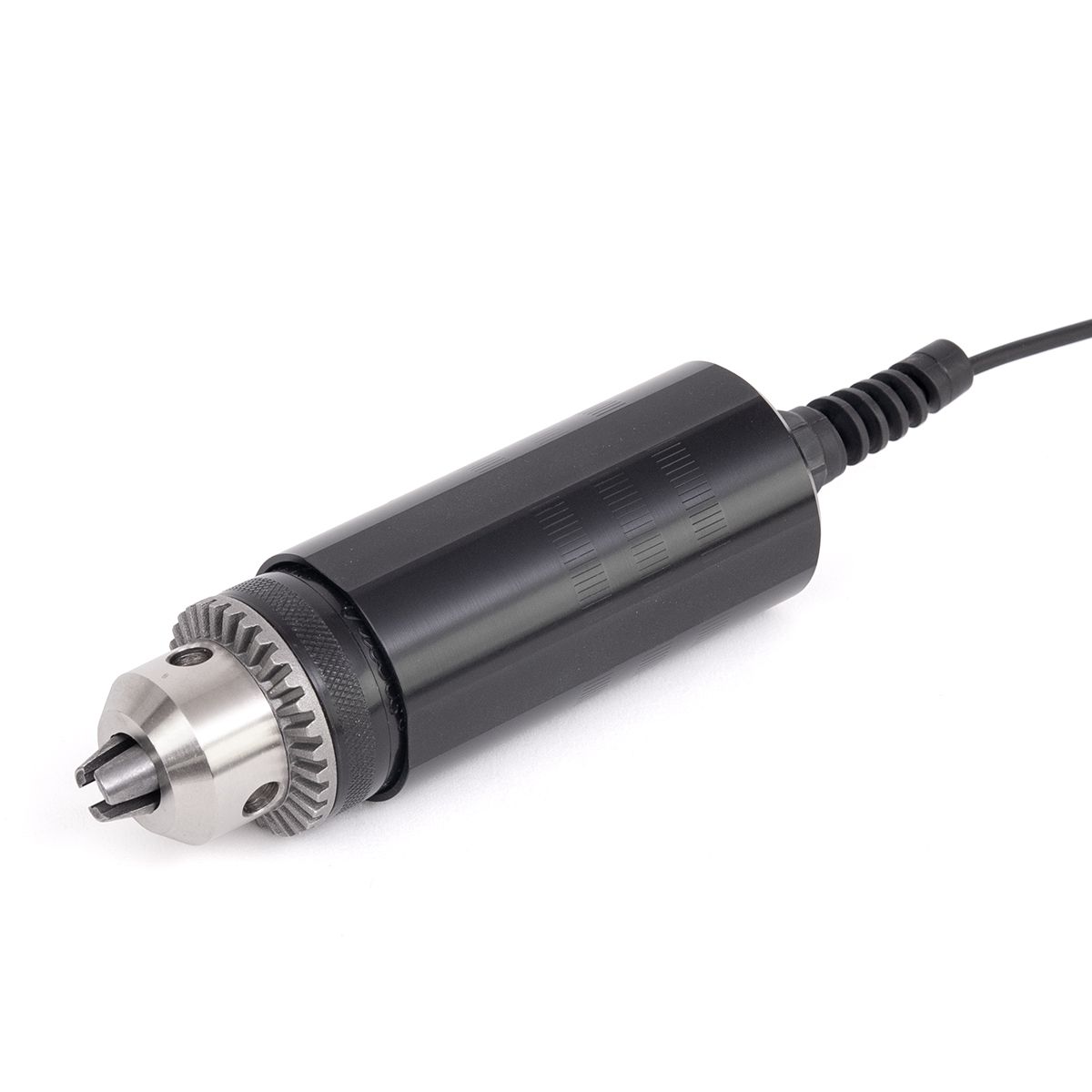

1. R50 系列扭矩傳感器 直接安裝於測試台上，6 個容量供選擇 : 7 ~ 1,150 N.cm / 10 ozf.in ~ 100 lbf.in。 |
 |

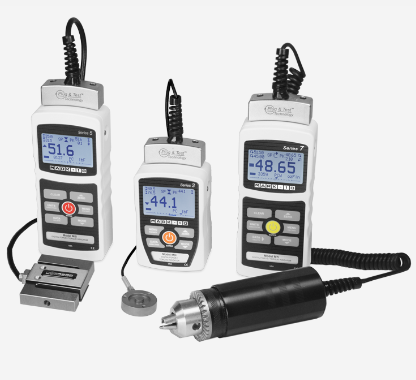

2. 力量/扭矩顯示器 顯示傳感器所測量之扭矩值， 從幾個型號中選擇適當的規格。 |
 |

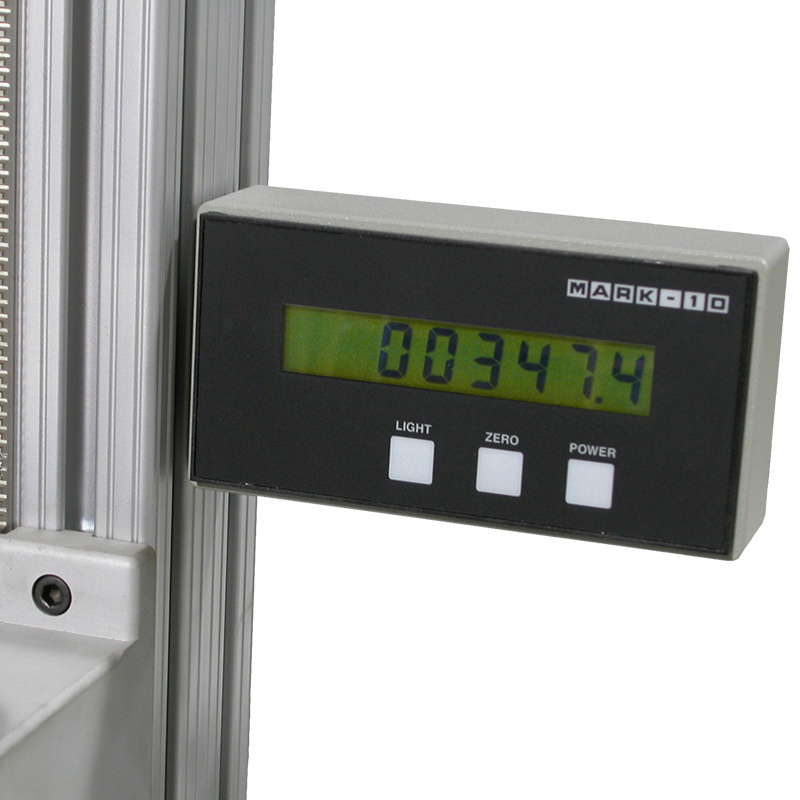

3. TSF001 / 數字角度顯示器 堅固的鋁質外殼，背光顯示 CW/正轉 或 CCW/逆轉 之角度值，解析度 : 0.1°、精確度 : ±0.7°。三組安裝孔位允許顯示器垂直或水平安裝於測試台之機身，也可以沿機柱重新定位。 |
 |
4. TSF002 / 臥式安裝套件 一對安裝腳架，可裝置於測試台的機柱，替代原有底座。 |
 |

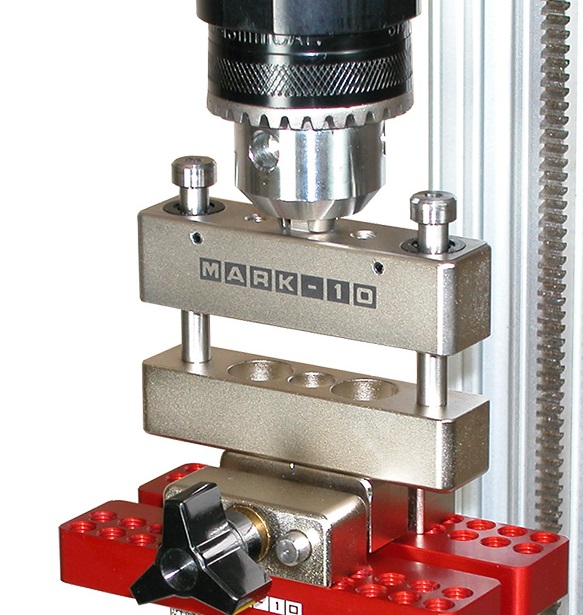

5. 軸向補償器 允許螺絲緊固件、瓶蓋類之受測樣品在扭力測試期間進行軸向移動。 |
 |
6. 機柱延伸架 增加測試樣品的高度使用空間，有三種高度可供選購 : 305 mm / 12 in、610 mm / 24 in 及 1,065 mm / 42 in。 備註：機柱延伸架無法增加測試行程。 |
訂購資訊
| 型號 | 描述 |
|---|---|
| TST | 立式手動測試台 : 側置手輪操作、測試容量 115 Kgf.cm / 11.5 N.m / 100 lbf.in。 |
| TSTH | 臥式手動測試台 : 側置手輪操作、測試容量 115 Kgf.cm / 11.5 N.m / 100 lbf.in。 |
| TST001* | 數字角度顯示器 : TST / TSTH 扭力測試台專屬套件。 |
| TSF002 | 臥式安裝套件。 |
| SP-2736-12 | 機柱延伸架 : 305 mm / 12 in。 |
| SP-2736-24 | 機柱延伸架 : 610 mm / 24 in。 |
| SP-2736-42 | 機柱延伸架 : 1,065 mm / 42 in。 |
